Книга: MAZDA PREMACY 2WD и 4WD бензин 1999-2005 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-27%
Книга: MAZDA PREMACY 2WD и 4WD (б) 1999-2005 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA PREMACY 2WD и 4WD (б) 1999-2005 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA PREMACY 2WD и 4WD (б) 1999-2005 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA PREMACY 2WD и 4WD (б) 1999-2005 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA PREMACY 2WD и 4WD (б) 1999-2005 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA PREMACY 2WD и 4WD (б) 1999-2005 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
70698
ISBN
5-88850-279-0
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
352
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.8; 2.0
Уже первое поколение этого компактвэна признано настоящей классикой в линейке автомобилей, созданных ведущим японским производителем Мазда. Вместительный и максимально безопасный, удобный и послушный желаниям своего владельца, он готов без остановки колесить по любым дорогам, будь то ухоженное гладкое шоссе или же пыльная безымянная дорога, ведущая на рыбалку. Поэтому неудивительно, что владельцы этой сильной и солидной машины не спешат расставаться с ней, ведь такая техника отличается особенной надежностью, которая ценится выше модных тенденций в мире моторов. Чтобы использование автомобиля длилось долгие годы без серьезных трудностей, а бюджет водителя не растрачивался на лишний ремонт, необходимо знать, как правильно использовать технику и производить техобслуживание, Каким образом действовать в случае поломки, что представляет собой электронная «начинка» компактвэна и так далее. Эти и многие другие сведения, актуальные и полезные как для водителей, так и для специалистов автомастерских, включает в себя полное руководство по ремонту MAZDA PREMACY 2WD и 4WD. В данном мануале представлены автомобили первого поколения (1999-2005 годы), оснащенные бензиновыми силовыми агрегатами FP-DE (рабочим объемом 1,8литра) и FS-ZE (рабочим объемом 2,0литра).

Издательство «Легион-Автодата» всегда выпускает качественные мануалы с подробными и наглядными сведениями об автотранспорте, при этом авторы книг являются профессиональными автомеханиками, которые хорошо знают, какие именно знания необходимы пользователю в первую очередь. Так и руководство по ремонту Мазда Примаси принесет существенную пользу читателю, заинтересованному в счастливой судьбе своей машины, которая способна на очень и очень многое при грамотном обращении с техникой.

Подробная инструкция по эксплуатации MAZDA PREMACY 2WD и 4WD с многочисленными рисунками и схемами предваряется главой, в которой указаны общие сведения по ремонту автомобиля и идентификация данной модели. Затем в отдельной главе авторы дают наглядные указания по осуществлению техобслуживания Мазды - всех необходимых проверок и регулировок, например, проверке свечей зажигания или регулировке тепловых зазоров в приводе клапанов. Те пользователи, которые желают самостоятельно чинить и налаживать электрооборудование компактвэна, а также мастера автосервисов непременно оценят, что в мануале есть все электросхемы Mazda Premacy. Остальная часть этого практического пособия содержит подробные сведения обо всех элементах Мазды и наглядные примеры их грамотного ремонта в случае непредвиденных неисправностей автомобиля. Указания по ремонту приведены в виде пошаговых иллюстраций с объяснениями, как и с помощью чего необходимо действовать в каждом конкретном случае.


Показать Оглавление
Скрыть Оглавление
Оглавление
Идентификация 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 3
Точки установки гаражного домкрата и лап подъемника 4

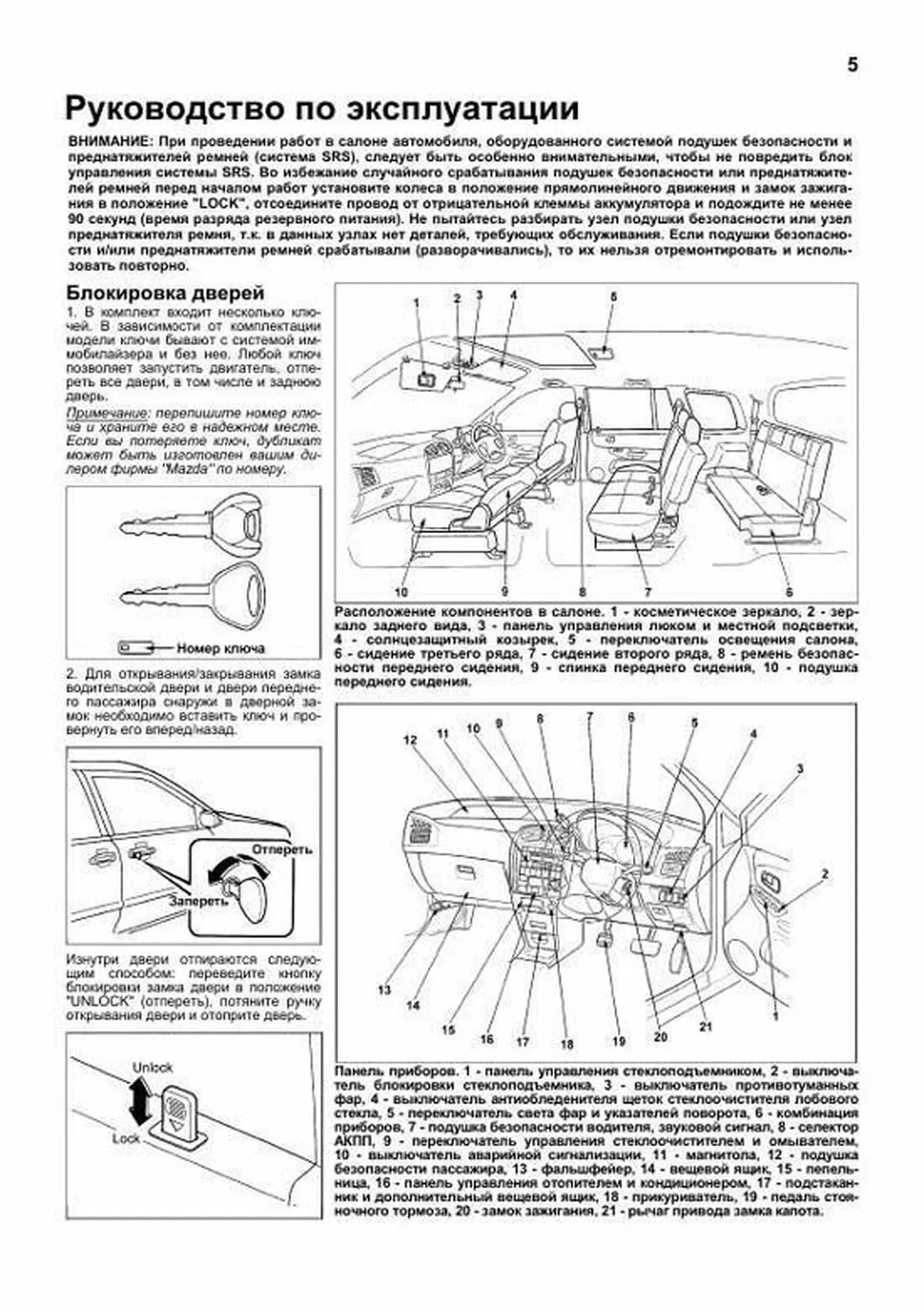

Руководство по эксплуатации 5
Блокировка дверей 5
Одометр и счетчик пробега 6
Тахометр 6
Указатель количества топлива 7
Указатель температуры охлаждающей жидкости 7
Индикаторы комбинации приборов 7
Часы 8
Стеклоподъемники 8
Световая сигнализация на автомобиле 9
Система коррекции положения фар 10
Капот и задняя дверь 10
Лючок топливозаливной горловины 11
Переключатель управления стеклоочистителем и омывателем 11
Регулировка положения рулевого колеса 11
Управление зеркалами 11
Сиденья 12
Регулировка положения передних сидений 12
Подлокотник переднего сиденья 12
Складывание спинки сиденья переднего пассажира 12
Откидной стол 13
Регулировка положения задних сидений 13
Сидения для детей 13
Крепление сидений для детей 13
Складывание сиденья второго ряда 14
Увеличение пространства багажного отделения 14
Ремни безопасности 15
Регулирование высоты точки крепления ремня безопасности (передние сиденья) 15
Детские сиденья 15
Младенцы и дети младшего возраста 15
Подростки 15
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 15
Люк 16
Розетки для подключения дополнительных устройств 16
Стояночный тормоз 17
Управление отопителем и кондиционером 17

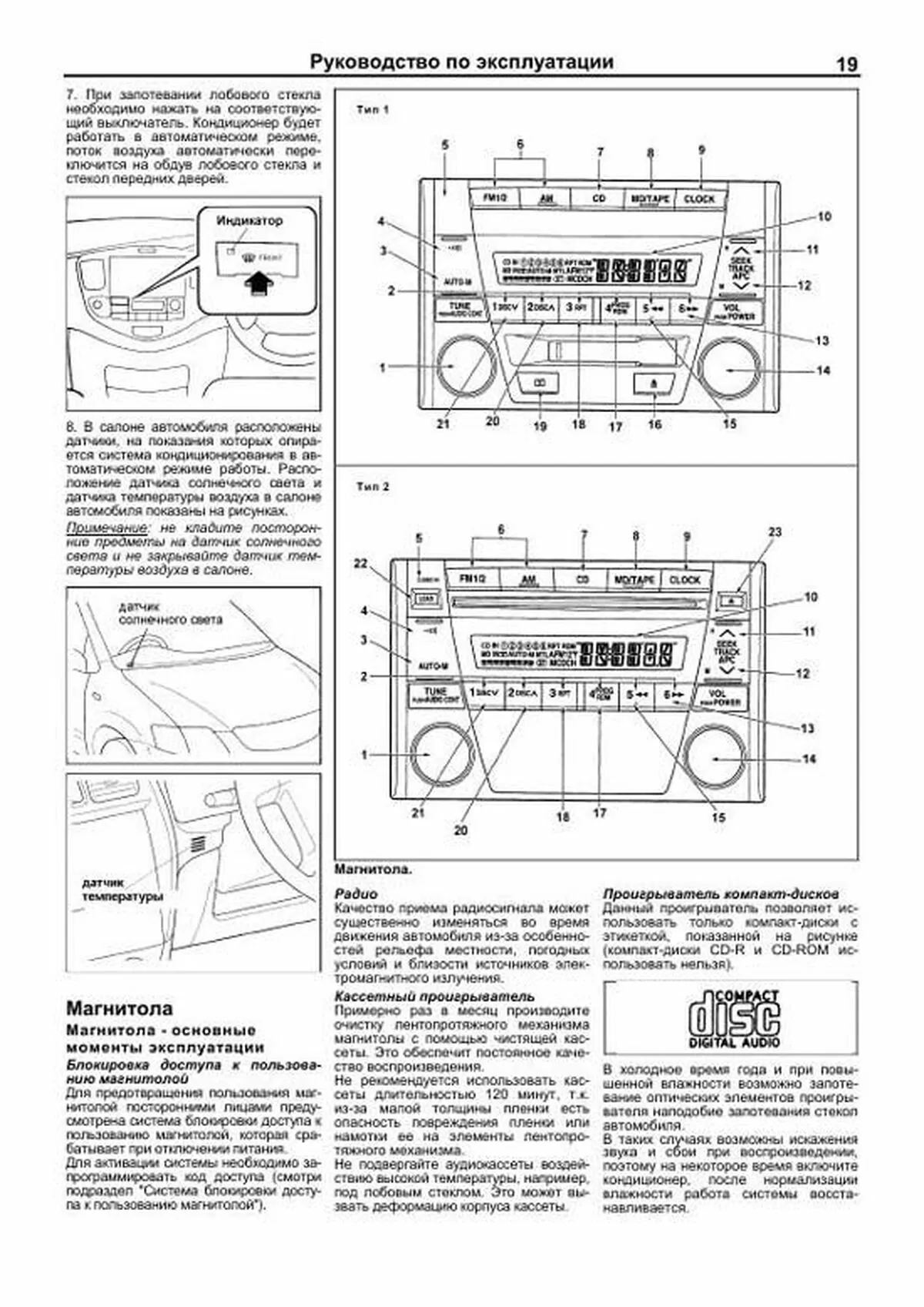

Магнитола 19
Магнитола - основные моменты эксплуатации 19
Система блокировки доступа к пользованию магнитолой 20
Настройка громкости, баланса и тембра звука 20
Настройка и прослушивание радиостанций 20
Управление кассетным проигрывателем 20
Управление проигрывателем мини-дисков (MD проигрывателем) 21
Управление проигрывателем компакт-дисков 21
Управление автомобилем с АКПП 21
Антиблокировочная тормозная система (ABS) 22
Противобуксовочная система (TCS) и система курсовой устойчивости (DSC) 22
Противобуксовочная система (TCS) 22
Система курсовой устойчивости (DSC) 23
Особенности трансмиссии моделей 4WD 23
Советы по вождению в различных условиях 23
Общие рекомендации 23
Советы по вождению в зимний период 23
Буксировка автомобиля 24
Запуск двигателя 25
Запуск двигателя 25
Если двигатель не запускается 25
Запуск двигателя (если свечи зажигания "залиты") 25
Запуск с помощью добавочной аккумуляторной батареи 25
Неисправности двигателя во время движения 26
Домкрат и инструменты 26
Запасное колесо 26
Поддомкрачивание автомобиля 27
Замена колеса 27
Рекомендации по выбору шин 28
Проверка давления и состояния шин 29
Замена шин 29
Особенности эксплуатации алюминиевых дисков 29
Замена дисков колес 29
Индикаторы износа накладок тормозных колодок 29
Каталитический нейтрализатор и система выпуска 30
Проверка и замена предохранителей 30
Замена ламп 31
Техническое обслуживание и общие проверки и регулировки 34
Интервалы обслуживания 34
Моторное масло и фильтр 34
Охлаждающая жидкость 35
Проверка и замена воздушного фильтра 36
Замена салонного фильтра 36
Ремни привода навесных агрегатов 36
Аккумуляторная батарея 37
Проверка свечей зажигания 37
Проверка давления конца такта сжатия 38
Снятие и установка топливного фильтра 38
Проверка угла опережения зажигания 38
Проверка и регулировка частоты вращения холостого хода 39
Проверка системы повышения частоты вращения холостого хода 39
Проверка СО и СН в отработавших газах 39
Проверка уровня и замена рабочей жидкости АКПП 39
Проверка уровня и замена масла в раздаточной коробке 40
Проверка уровня и замена масла в заднем редукторе 40
Проверка уровня рабочей жидкости усилителя рулевого управления 41
Прокачка системы усилителя рулевого управления 41
Проверка уровня рабочей жидкости сцепления и тормозной жидкости 41
Двигатель - механическая часть 42
Проверка тепловых зазоров в приводе клапанов 42
Регулировка тепловых зазоров в приводе клапанов 42
Ремень привода ГРМ 43
Головка блока цилиндров 45
Блок цилиндров 46
Передний сальник коленчатого вала 46
Задний сальник коленчатого вала 47
Силовой агрегат 47
Снятие и установка 47
Сборка и разборка силового агрегата 49
Двигатель - общие процедуры ремонта 50
Головка блока цилиндров 50
Блок цилиндров 53
Система охлаждения 58
Проверка уровня и замена охлаждающей жидкости 58
Проверка отсутствия утечек охлаждающей жидкости 58
Крышка радиатора 58
Радиатор 58
Термостат 58
Насос охлаждающей жидкости 59
Электродвигатель вентилятора системы охлаждения 59
Реле вентилятора 59
Система смазки 60
Меры предосторожности при работе с маслами 60
Моторное масло и фильтр 60
Проверка давления масла 60
Снятие и установка масляного поддона 60
Масляный насос 61
Система впрыска топлива 63
Меры предосторожности при работе с топливной системой 63
Топливный насос 64
Реле топливного насоса 65
Регулятор давления топлива 66
Демпфер пульсаций давления топлива 66
Форсунки 66
Проверка на автомобиле 66
Снятие и установка 66
Проверка производительности форсунок 67
Проверка форсунки на отсутствие утечек топлива 67
Педаль акселератора 67
Датчик положения дроссельной заслонки 68
Датчик массового расхода воздуха 69
Датчик температуры охлаждающей жидкости 69
Датчик температуры воздуха на впуске 70
Датчик положения коленчатого вала 70
Датчик положения распределительного вала 70
Датчик детонации 70
Система изменения геометрии впускного коллектора (VICS) 70
Проверка на двигателе 70
Снятие 70
Проверка исполнительного механизма 70
Проверка обратного клапана 71
Электропневмоклапан системы изменения геометрии впускного коллектора 71
Обратный клапан 71
Кислородный датчик 71
Датчик абсолютного давления во впускном коллекторе 71
Датчик давления рабочей жидкости усилителя рулевого управления 71
Главное реле 71
Топливный бак 72
Блок управления 74
Система диагностирования 74
Описание 74
Вывод диагностических кодов 74
Удаление диагностических кодов 74
Диагностические коды неисправностей системы управления 75
Выводы электронного блока управления 79
Проверка с помощью осциллографа 87
Система снижения токсичности 91
Система улавливания паров топлива 91
Система рециркуляции отработавших газов 91
Система впуска воздуха и выпуска ОГ 93
Система впуска воздуха 93
Система выпуска ОГ 93
Электрооборудование двигателя 95
Генератор 95
Катушки зажигания 95
Снятие и установка высоковольтных проводов 96
Стартер 96
Автоматическая коробка передач (FN4A-EL) 97
Общая информация 97
Диагностика 97
Считывание кодов неисправностей 97
Сброс кодов неисправностей 97
Проверка механических систем КПП 98
Тест на полностью заторможенном автомобиле (Stall test) 98
Проверка времени включения передачи 99
Проверка давления в основной магистрали 99
Дорожный тест 100
Проверка уровня рабочей жидкости АКПП 103
Замена рабочей жидкости АКПП 103
Элементы электрической части системы управления 103
Блок клапанов 107
Охладитель рабочей жидкости АКПП 108
Пластина привода гидротрансформатора 109
Механизм переключения передач 109
Селектор 111
Коробка передач 112
Автоматическая коробка передач (GF4AX-EL) 115
Общая информация 115
Диагностика 115
Считывание и стирание кодов неисправностей 115
Проверка механических систем КПП 116
Проверка давления в основной магистрали 116
Тест на полностью заторможенном автомобиле (Stall test) 117
Проверка времени включения передачи 117
Дорожный тест 118
Проверка уровня и замена рабочей жидкости АКПП 119
Проверка уровня и замена масла в раздаточной коробке 119
Проверка дифференциала повышенного трения 119
Элементы электрической части системы управления 120
Блок клапанов 122
Охладитель рабочей жидкости 123
Пластина привода гидротрансформатора 123
Механизм переключения передач 123
Селектор 125
Коробка передач 126
Карданный вал 128
Проверка на автомобиле 128
Снятие и установка 128
Разборка и сборка 128
Проверка 130
Задний редуктор 131
Проверка уровня и замена масла в заднем редукторе 131
Замена бокового сальника редуктора 131
Замена переднего сальника редуктора 131
Снятие и установка 131
Приводные валы 133
Передний промежуточный приводной вал 133
Передние приводные валы 134
Задние приводные валы 138

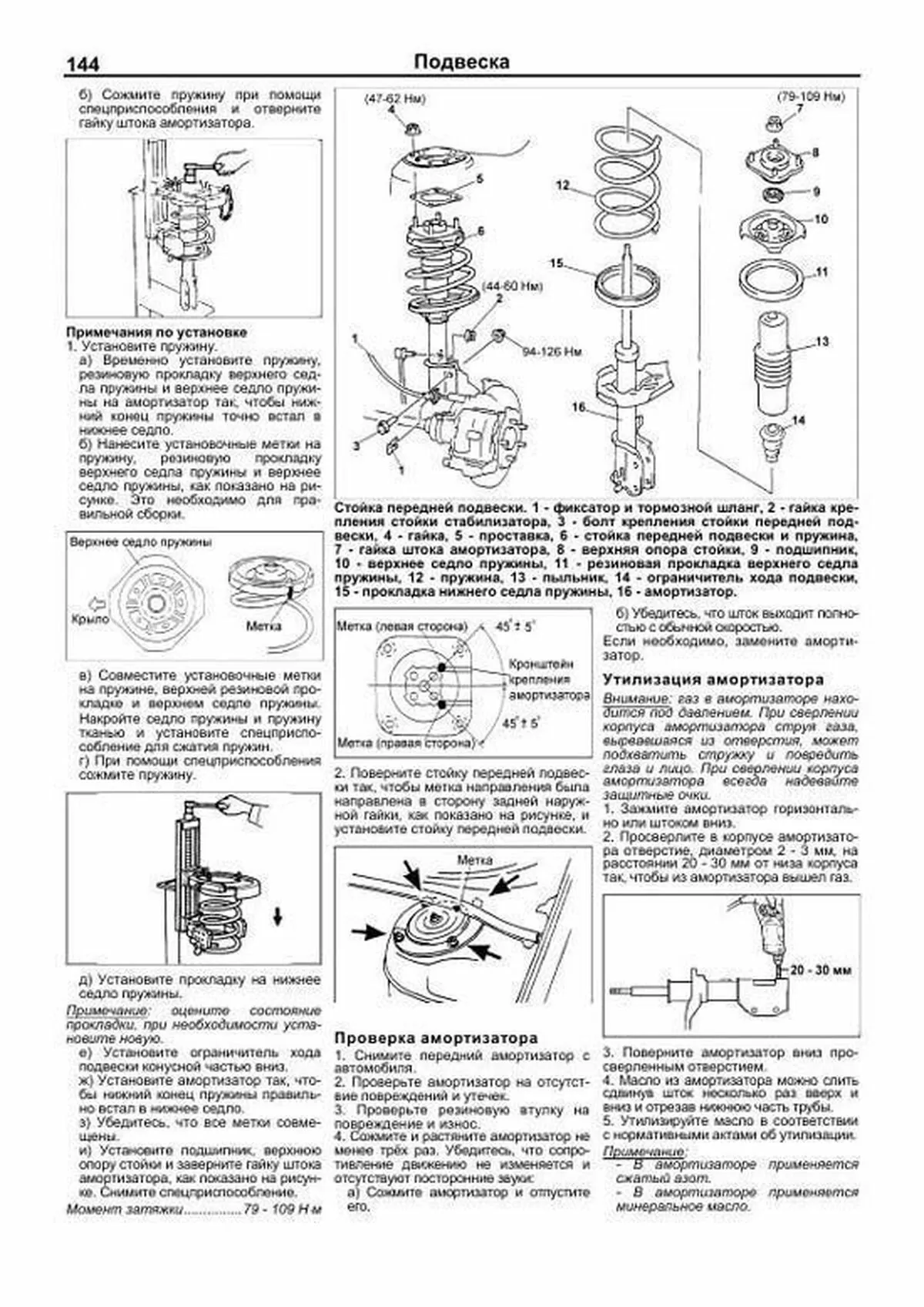

Подвеска 140
Предварительные проверки 140
Проверка и регулировка углов установки передних колёс 140
Проверка углов установки задних колёс 141
Ступица переднего колеса 142
Стойка передней подвески 143
Нижний рычаг передней подвески 145
Стабилизатор поперечной устойчивости передней подвески 145
Балка передней подвески 146
Ступица заднего колеса 146
Стойка задней подвески 148
Стабилизатор поперечной устойчивости задней подвески 149
Рычаги задней подвески 149
Балка задней подвески 150
Рулевое управление 151
Проверка уровня рабочей жидкости усилителя рулевого управления 151
Прокачка системы усилителя рулевого управления 151
Проверка отсутствия утечек рабочей жидкости 151
Проверка давления рабочей жидкости 151
Проверка на автомобиле 152
Рулевая колонка 152
Рулевой механизм 153
Насос усилителя рулевого управления 155

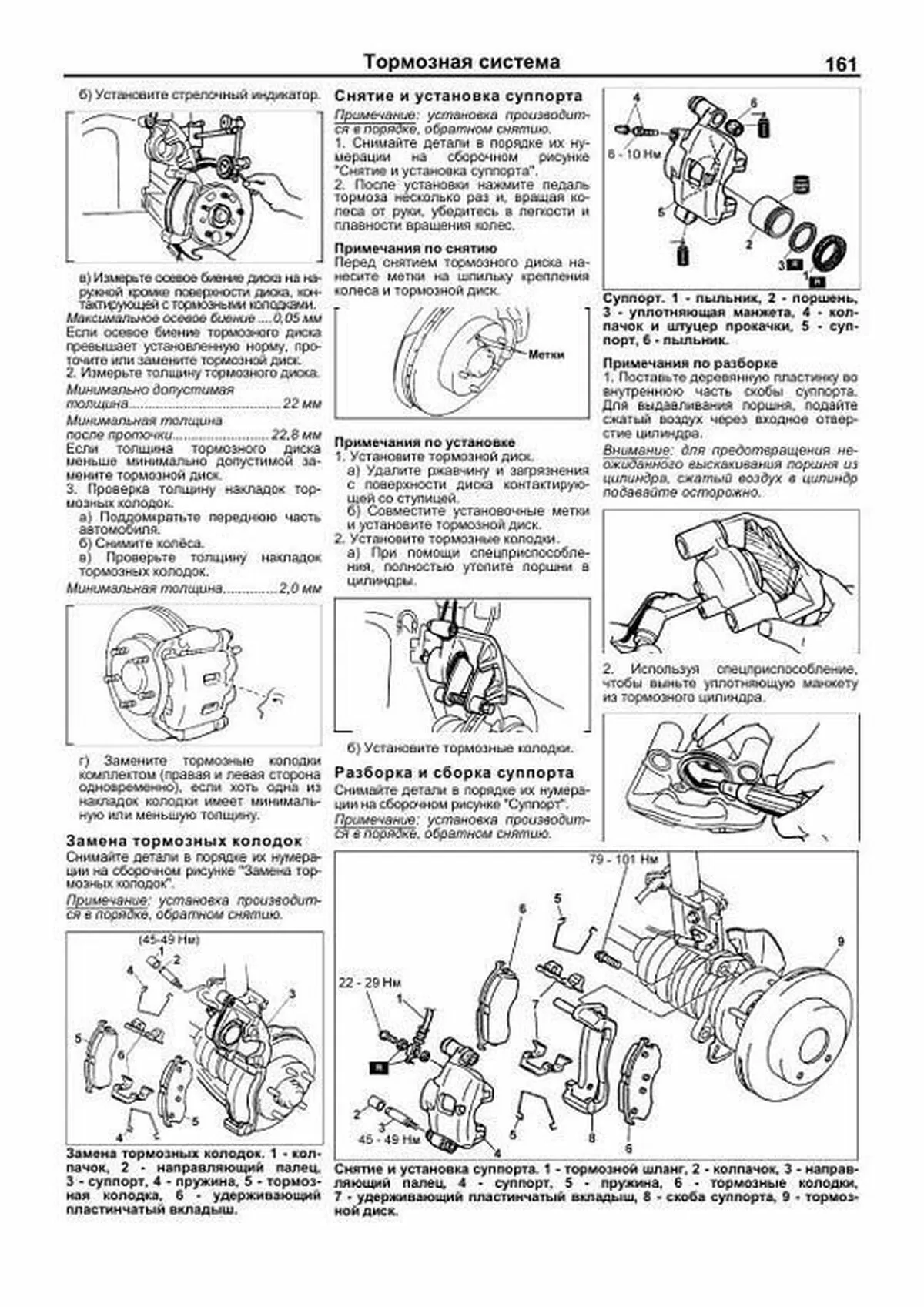

Тормозная система 157
Проверка уровня тормозной жидкости 157
Прокачка тормозной системы 157
Проверка вакуумного шланга 157
Педаль тормоза 157
Главный тормозной цилиндр 158
Вакуумный усилитель тормозов 159
Переходник 160
Передние тормозные механизмы 160
Проверка 160
Замена тормозных колодок 161
Снятие и установка суппорта 161
Разборка и сборка суппорта 161
Задние дисковые тормозные механизмы 162
Проверка 162
Замена тормозных колодок 162
Снятие и установка суппорта 162
Разборка и сборка суппорта 163
Задние барабанные тормозные механизмы 163
Проверка 163
Снятие и установка 163
Разборка и сборка рабочего тормозного цилиндра 163
Стояночный тормоз 164
Антиблокировочная система тормозов (ABS) 165
Описание системы диагностики 165
Общие проверки 165
Предварительные проверки 165
Считывание кодов неисправностей 165
Сброс кодов неисправностей 166
Модулятор давления и блок управления системы ABS 171
Модулятор давления и блок управления системы DSC (модели с системой DSC) 173
Датчики частоты вращения передних колес 181
Датчики частоты вращения задних колес 182
Датчик давления тормозной жидкости 182
Датчик боковых ускорений (модели с системой DSC) 182
Датчик отклонения от курса 183
Датчик угла поворота рулевого колеса (модели с системой DSC) 183
Датчик замедления (модели 4WD) 183
Выключатель системы TCS 183
Кузов 184
Передний бампер 184
Задний бампер 184
Вентиляционная решетка 184
Капот 185
Переднее крыло 185
Передняя дверь 186
Задняя боковая дверь 186
Задняя дверь 188
Лючок топливозаливной горловины 188
Боковое зеркало заднего вида 189
Лобовое стекло 189
Переднее неподвижное боковое стекло 190
Заднее неподвижное боковое стекло 191
Стекло задней двери 193
Люк 194
Панель приборов 194
Внутренняя отделка салона 196
Отделка крыши 198
Отделка пола 199
Ремни безопасности 199
Сидения 201
Кондиционер, отопление и вентиляция 204
Меры безопасности при работе с хладагентом 204
Вакуумирование зарядка и проверка системы 204
Линии охлаждения 206
Блок вентилятора отопителя 207
Блок кондиционера 207
Блок отопителя 209
Воздуховоды отопителя 211
Компрессор 211
Конденсатор 211
Ресивер 211
Электродвигатель вентилятора отопителя 212
Резистор вентилятора отопителя 212
Схема управления скоростью вращения вентилятора отопителя 212
Вентилятор конденсатора 212
Электромагнитная муфта компрессора 213
Привод переключения забора воздуха 213
Привод смешивания воздушных потоков 213
Привод изменения направления воздушных потоков 214
Реле кондиционера 214
Реле вентилятора конденсатора 214
Реле вентилятора отопителя 215
Выключатель по давлению 215
Тепловой предохранитель 215
Датчик температуры воздуха за испарителем 215
Датчик температуры наружного воздуха 216
Датчик температуры воздуха в салоне 216
Датчик температуры охлаждающей жидкости 216
Датчик солнечного света 216
Панель управления кондиционером и отопителем 217
Электронный блок управления кондиционером/ отопителем 218
Усилитель кондиционера 218
Диагностика системы кондиционирования 221
Проверки 221
Считывание кодов неисправностей 221
Стирание кодов неисправностей 221
Система пассивной безопасности (SRS) 224
Меры предосторожности при эксплуатации и проведении ремонтных работ 224
Подушки безопасности 224
Снятие и установка блока управления системой пассивной безопасности 227
Спиральный провод 227
Диагностика системы пассивной безопасности 228
Считывание кодов неисправностей 228
Стирание кодов неисправностей 228
Электрооборудование кузова 231
Предохранители 231
Замок зажигания 231
Прикуриватель 231
Разъем для подключения дополнительного оборудования 232
Система внешнего освещения 232
Комбинированный переключатель 235
Выключатель аварийной сигнализации 236
Выключатель противотуманных фар 236
Реле фар 237
Реле габаритов 237
Реле противотуманных фар 237
Реле-прерыватель указателей поворота 237
Система внутреннего освещения 239
Стеклоочистители и стеклоомыватели 241
Комбинация приборов 244
Электрические стеклоподъемники 247
Центральный замок 250
Электропривод люка 253
Система регулировки положения наружных зеркал 254
Обогреватель заднего стекла 256
Аудиосистема 257
Схемы электрооборудования 261
Обозначения, применяемые на схемах электрооборудования 261
Расположение разъемов 261
Расположение проводов 261
Коды цветов проводов 261
Общие разъемы 262
Схемы электрооборудования (модели выпуска до 062002 г) 267
Схемы электрооборудования (модели выпуска с 112001 г Field Break) 328
Схемы электрооборудования (модели выпуска с 062002 г) 334
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей 1 В комплект входит несколько ключей В зависимости от комплектации модели ключи бывают с системой иммобилайзера и без нее Любой ключ позволяет запустить двигатель, отпереть все двери, в том числе и заднюю дверь Примечание: перепишите номер ключа и храните его в надежном месте Если вы потеряете ключ, дубликат может быть изготовлен вашим дилером фирмы "Mazda" по номеру 2 Для открывания/закрывания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад Изнутри двери отпираются следующим способом: переведите кнопку блокировки замка двери в положение "UNLOCK" (отпереть), потяните ручку открывания двери и отоприте дверь ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно Руководство по эксплуатации Панель приборов 1 панель управления стеклоподъемником, 2 выключатель блокировки стеклоподъемника, 3 выключатель противотуманных фар, 4 выключатель антиобледенителя щеток стеклоочистителя лобового стекла, 5 переключатель света фар и указателей поворота, 6 комбинация приборов, 7 подушка безопасности водителя, звуковой сигнал, 8 селектор АКПП, 9 переключатель управления стеклоочистителем и омывателем, 10 выключатель аварийной сигнализации, 11 магнитола, 12 подушка безопасности пассажира, 13 фальшфейер, 14 вещевой ящик, 15 пепельница, 16 панель управления отопителем и кондиционером, 17 подстаканник и дополнительный вещевой ящик, 18 прикуриватель, 19 педаль стояночного тормоза, 20 замок зажигания, 21 рычаг привода замка капота Расположение компонентов в салоне 1 косметическое зеркало, 2 зеркало заднего вида, 3 панель управления люком и местной подсветки, 4 солнцезащитный козырек, 5 переключатель освещения салона, 6 сидение третьего ряда, 7 сидение второго ряда, 8 ремень безопасности переднего сидения, 9 спинка переднего сидения, 10 подушка переднего сидения Пример текста из раздела " Руководство по эксплуатации ":
7 При запотевании лобового стекла необходимо нажать на соответствующий выключатель Кондиционер будет работать в автоматическом режиме, поток воздуха автоматически переключится на обдув лобового стекла и стекол передних дверей 8 В салоне автомобиля расположены датчики, на показания которых опирается система кондиционирования в автоматическом режиме работы Расположение датчика солнечного света и датчика температуры воздуха в салоне автомобиля показаны на рисунках Примечание: не кладите посторонние предметы на датчик солнечного света и не закрывайте датчик температуры воздуха в салоне Магнитола Магнитола основные моменты эксплуатации Блокировка доступа к пользованию магнитолой Для предотвращения пользования магнитолой посторонними лицами предусмотрена система блокировки доступа к пользованию магнитолой, которая срабатывает при отключении питания Для активации системы необходимо запрограммировать код доступа (смотри подраздел "Система блокировки доступа к пользованию магнитолой") Радио Качество приема радиосигнала может существенно изменяться во время движения автомобиля из-за особенностей рельефа местности, погодных условий и близости источников электромагнитного излучения Кассетный проигрыватель Примерно раз в месяц производите очистку лентопротяжного механизма магнитолы с помощью чистящей кассеты Это обеспечит постоянное качество воспроизведения Не рекомендуется использовать кассеты длительностью 120 минут, тк из-за малой толщины пленки есть опасность повреждения пленки или намотки ее на элементы лентопротяжного механизма Не подвергайте аудиокассеты воздействию высокой температуры, например, под лобовым стеклом Это может вызвать деформацию корпуса кассеты Проигрыватель компакт-дисков Данный проигрыватель позволяет использовать только компакт-диски с этикеткой, показанной на рисунке (компакт-диски CD-R и CD-ROM использовать нельзя) В холодное время года и при повышенной влажности возможно запотевание оптических элементов проигрывателя наподобие запотевания стекол автомобиля В таких случаях возможны искажения звука и сбои при воспроизведении, поэтому на некоторое время включите кондиционер, после нормализации влажности работа системы восстанавливается Тип 1 Тип 2 Магнитола Пример текста из раздела " Подвеска ":
б) Сожмите пружину при помощи спецприспособления и отверните гайку штока амортизатора Примечания по установке 1 Установите пружину а) Временно установите пружину, резиновую прокладку верхнего седла пружины и верхнее седло пружины на амортизатор так, чтобы нижний конец пружины точно встал в нижнее седло б) Нанесите установочные метки на пружину, резиновую прокладку верхнего седла пружины и верхнее седло пружины, как показано на рисунке Это необходимо для правильной сборки в) Совместите установочные метки на пружине, верхней резиновой прокладке и верхнем седле пружины Накройте седло пружины и пружину тканью и установите спецприспособление для сжатия пружин г) При помощи спецприспособления сожмите пружину д) Установите прокладку на нижнее седло пружины Примечание: оцените состояние прокладки, при необходимости установите новую е) Установите ограничитель хода подвески конусной частью вниз ж) Установите амортизатор так, чтобы нижний конец пружины правильно встал в нижнее седло з) Убедитесь, что все метки совмещены и) Установите подшипник, верхнюю опору стойки и заверните гайку штока амортизатора, как показано на рисунке Снимите спецприспособление Момент затяжки79 109 Н?м 2 Поверните стойку передней подвески так, чтобы метка направления была направлена в сторону задней наружной гайки, как показано на рисунке, и установите стойку передней подвески Проверка амортизатора 1 Снимите передний амортизатор с автомобиля 2 Проверьте амортизатор на отсутствие повреждений и утечек 3 Проверьте резиновую втулку на повреждение и износ 4 Сожмите и растяните амортизатор не менее трёх раз Убедитесь, что сопротивление движению не изменяется и отсутствуют посторонние звуки: а) Сожмите амортизатор и отпустите его б) Убедитесь, что шток выходит полностью с обычной скоростью Если необходимо, замените амортизатор Утилизация амортизатора Внимание: газ в амортизаторе находится под давлением При сверлении корпуса амортизатора струя газа, вырвавшаяся из отверстия, может подхватить стружку и повредить глаза и лицо При сверлении корпуса амортизатора всегда надевайте защитные очки 1 Зажмите амортизатор горизонтально или штоком вниз 2 Просверлите в корпусе амортизатора отверстие, диаметром 2 3 мм, на расстоянии 20 30 мм от низа корпуса так, чтобы из амортизатора вышел газ 3 Поверните амортизатор вниз просверленным отверстием 4 Масло из амортизатора можно слить сдвинув шток несколько раз вверх и вниз и отрезав нижнюю часть трубы 5 Утилизируйте масло в соответствии с нормативными актами об утилизации Примечание: В амортизаторе применяется сжатый азот В амортизаторе применяется минеральное масло Стойка передней подвески 1 фиксатор и тормозной шланг, 2 гайка крепления стойки стабилизатора, 3 болт крепления стойки передней подвески, 4 гайка, 5 проставка, 6 стойка передней подвески и пружина, 7 гайка штока амортизатора, 8 верхняя опора стойки, 9 подшипник, 10 верхнее седло пружины, 11 резиновая прокладка верхнего седла пружины, 12 пружина, 13 пыльник, 14 ограничитель хода подвески, 15 прокладка нижнего седла пружины, 16 амортизатор Пример текста из раздела " Тормозная система ":
б) Установите стрелочный индикатор в) Измерьте осевое биение диска на наружной кромке поверхности диска, контактирующей с тормозными колодками Максимальное осевое биение0,05 мм Если осевое биение тормозного диска превышает установленную норму, проточите или замените тормозной диск 2 Измерьте толщину тормозного диска Минимально допустимая толщина22 мм Минимальная толщина после проточки22,8 мм Если толщина тормозного диска меньше минимально допустимой замените тормозной диск 3 Проверка толщину накладок тормозных колодок а) Поддомкратьте переднюю часть автомобиля б) Снимите колёса в) Проверьте толщину накладок тормозных колодок Минимальная толщина2,0 мм г) Замените тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину Замена тормозных колодок Снимайте детали в порядке их нумерации на сборочном рисунке "Замена тормозных колодок" Примечание: установка производится в порядке, обратном снятию Замена тормозных колодок 1 колпачок, 2 направляющий палец, 3 суппорт, 4 пружина, 5 тормозная колодка, 6 удерживающий пластинчатый вкладыш Снятие и установка суппорта Примечание: установка производится в порядке, обратном снятию 1 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка суппорта" 2 После установки нажмите педаль тормоза несколько раз и, вращая колеса от руки, убедитесь в легкости и плавности вращения колес Примечания по снятию Перед снятием тормозного диска нанесите метки на шпильку крепления колеса и тормозной диск Примечания по установке 1 Установите тормозной диск а) Удалите ржавчину и загрязнения с поверхности диска контактирующей со ступицей б) Совместите установочные метки и установите тормозной диск 2 Установите тормозные колодки а) При помощи спецприспособления, полностью утопите поршни в цилиндры б) Установите тормозные колодки Разборка и сборка суппорта Снимайте детали в порядке их нумерации на сборочном рисунке "Суппорт" Примечание: установка производится в порядке, обратном снятию Суппорт 1 пыльник, 2 поршень, 3 уплотняющая манжета, 4 колпачок и штуцер прокачки, 5 суппорт, 6 пыльник Примечания по разборке 1 Поставьте деревянную пластинку во внутреннюю часть скобы суппорта Для выдавливания поршня, подайте сжатый воздух через входное отверстие цилиндра Внимание: для предотвращения неожиданного выскакивания поршня из цилиндра, сжатый воздух в цилиндр подавайте осторожно 2 Используя спецприспособление, чтобы выньте уплотняющую манжету из тормозного цилиндра Снятие и установка суппорта 1 тормозной шланг, 2 колпачок, 3 направляющий палец, 4 суппорт, 5 пружина, 6 тормозные колодки, 7 удерживающий пластинчатый вкладыш, 8 скоба суппорта, 9 тормозной диск Пример текста из раздела " Кузов ":
Передний бампер Снятие и установка 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Снимите решетку радиатора а) Снимите пистоны и отверните винты б) Потяните решетку вперед, затем отсоедините фиксаторы, зажимы и снимите решетку радиатора 3 Снимите передние указатели поворота 4 Отогните подкрылок 5 Снимите бочок омывателя лобового стекла 6 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Снятие проводите в последовательности, указанной на рисунке Моменты затяжки болтов и винтов крепления деталей указаны на рисунке 7 Установка производится в порядке, обратном снятию Разборка и сборка 1 Снимите решетку 2 (Модели без противотуманных фар) Снимите заглушку отверстия под противотуманную фару 3 (Модели с противотуманными фарами) Снимите противотуманную фару 4 Сборка производится в порядке, обратном разборке 1 решетка, 2 заглушка отверстия под противотуманную фару (модели без противотуманных фар), противотуманная фара (модели с противотуманными фарами), 3 передний бампер Задний бампер Снятие и установка 1 Снимите задние вставки 2 Снимите брызговики 3 При снятии заднего бампера руководствуйтесь сборочным рисунком "Задний бампер" Снятие проводите в последовательности, указанной на рисунке Моменты затяжки болтов и винтов крепления деталей указаны на рисунке 4 Установка производится в порядке, обратном снятию Разборка и сборка 1 Снимите отделку заднего бампера 2 Сборку проводите в порядке, обратном разборке Вентиляционная решетка Снятие и установка 1 Снимите стеклоочистители лобового стекла (см главу "Электрооборудование кузова") 2 При помощи специнструмента отсоедините фиксаторы от вентиляционной решетки, затем снимите вентиляционную решетку 1 крышка, 2, 4 уплотнитель, 3 вентиляционная решетка 3 Установка производится в порядке, обратном снятию
