Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE бензин 1996-2003 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Легион-Aвтодата
-23%
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI GALANT / LEGNUM / ASPIRE (б) 1996-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
70731
ISBN
978-5-88850-213-6
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
560
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.8;2.0;2.4;2.5
Название этой модели – GALANT – тесно связано со словом «галантный», «рыцарский». Действительно, это японский автомобиль, первое поколение которого появилось в 1969 году, отличается мягким «характером», он уверенно сражается с плохими дорогами и неприятными погодными условиями, одерживая одну победу за другой. Неудивительно, что в мире реализовано более пяти миллионов этих моделей и, можно уверенно сказать, что это еще далеко не предел, ведь и на вторичном рынке «галантные» «японцы» продаются очень активно. Любимый автомобиль просто обязан радовать своего владельца и выполнять все деловые или развлекательные задачи, которые на него возложены. Чтобы машина всегда вела себя подобающе, важно соблюдать ряд правил ТО и эксплуатации, знать основные принципы ремонта, иметь представление об электрооборудовании авто. Новое руководство по ремонту MITSUBISHI GALANT / LEGNUM / ASPIRE раскроет читателю все эти вопросы и приятно удивит дополнительной, но не менее важной информацией. В книге рассматриваются модели восьмого и девятого поколения данных машин, имеющих бензиновые силовые агрегаты GDI 4G93 (1,8 литра), 4G94 (2,0 литра), 4G64 (2,4 литра), а также моторы MPI 4G63 (2,0 литра), 4G64 (2,4 литра), 6А12 (V6 2,0 литра) и 6А13 (V6 2,5 литра). Рулевое управление может быть как левосторонним, так и правосторонним.

Новая книга выпущена в большом и весьма «плодовитом» издательстве «Легион-Автодата» в рамках серии «Профессионал». Но данное руководство по ремонту Мицубиси Галант / Легнум / Эспайр сможет читать и с пользой применять в своей прикладной деятельности не только специалист автосервиса, но и любой автолюбитель, желающий узнать вою машину и грамотно обращаться с техникой. Мануал получился толстым (560 страниц), он снабжен рисунками, схемами таблицами, без которых не обходится ни один разворот книги. Как известно, мануалы представленного издательства очень информативны. Так и на этот раз – в книге есть всё о мерах предосторожности при работе с авто, приведены справочные материалы, указаны особенности устройства (внешнего и внутреннего), указаны конструктивные вариации, которые отразились на составляющих Мицубиси в процессе производства. Есть большая инструкция по эксплуатации MITSUBISHI GALANT / LEGNUM / ASPIRE, а за ней - глава по техническому обслуживанию этих машин с графиком проведения работ.

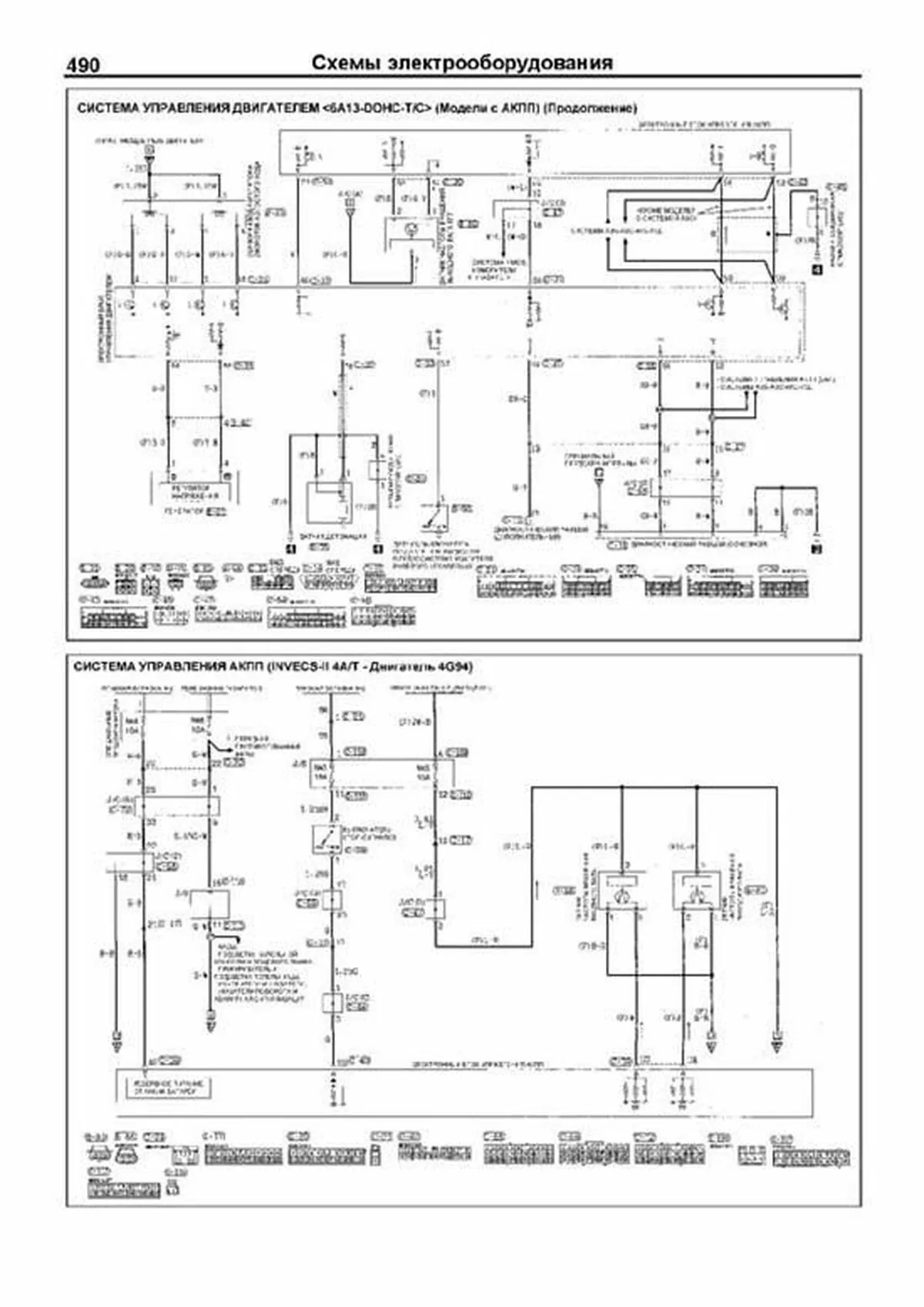

Не лишними окажутся и электросхемы Mitsubishi Galant / Legnum / Aspire, которые вынесены в отдельную часть данного пособия. Конечно, много внимания авторы книги уделяют диагностике возможных неисправностей и их пошаговому, наиболее простому способу устранения. В мануале наглядно рассматриваются различные случаи поломок, включая и нечастые эпизоды с тем, чтобы пользователь получил поддержку и при желании смог самостоятельно отремонтировать автомобиль, совершить замену запчастей, регулировку и прочие работы.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

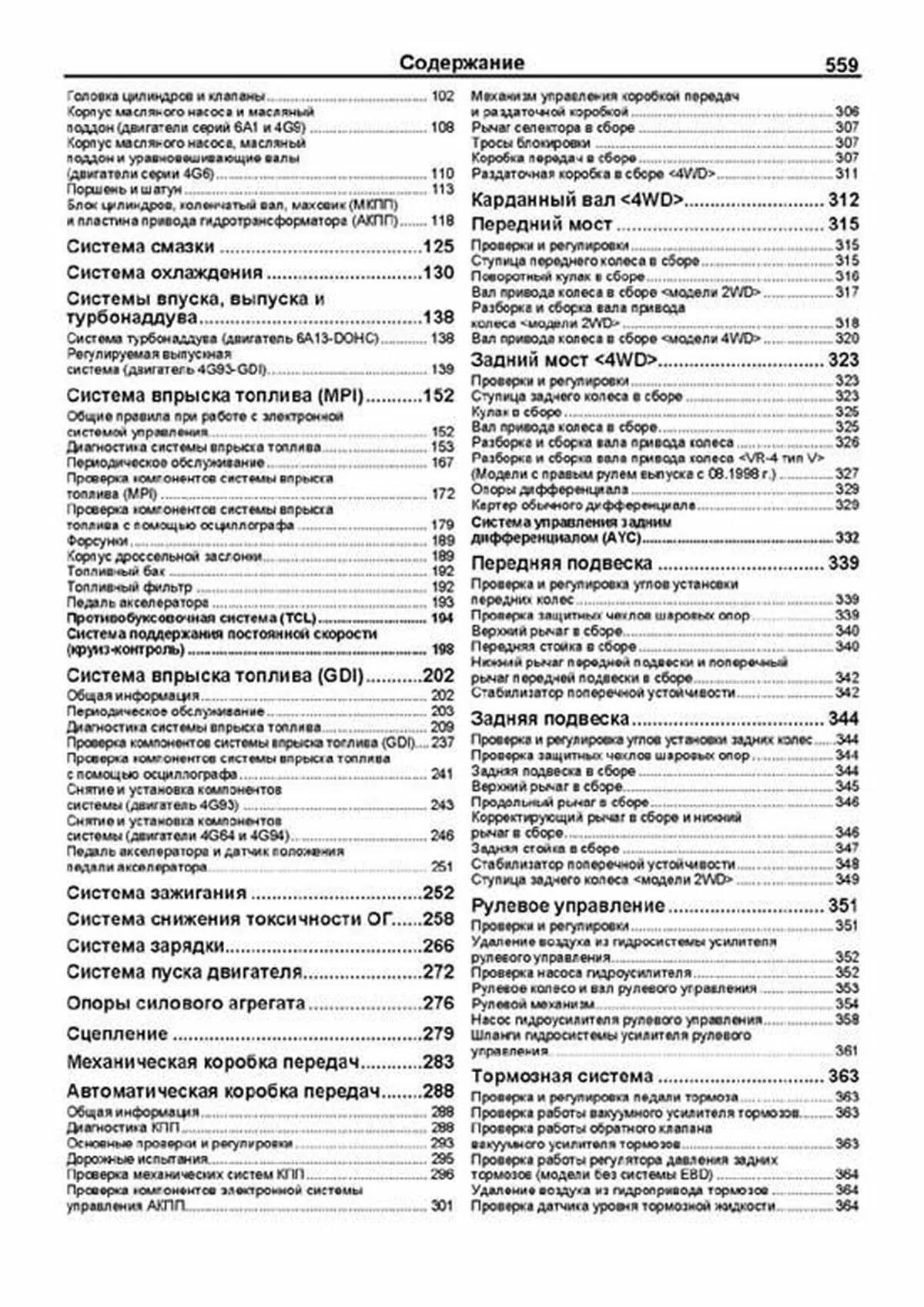

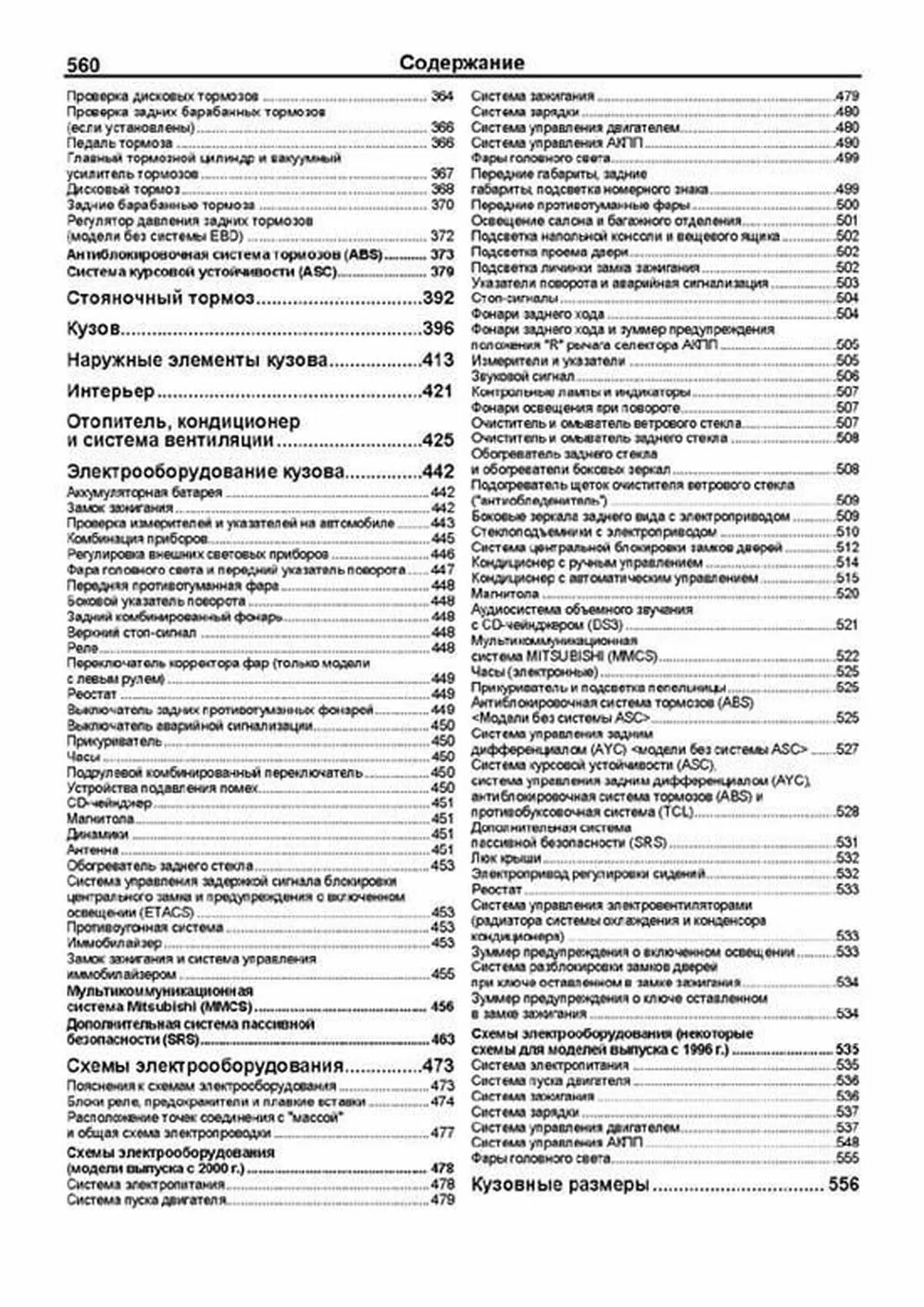

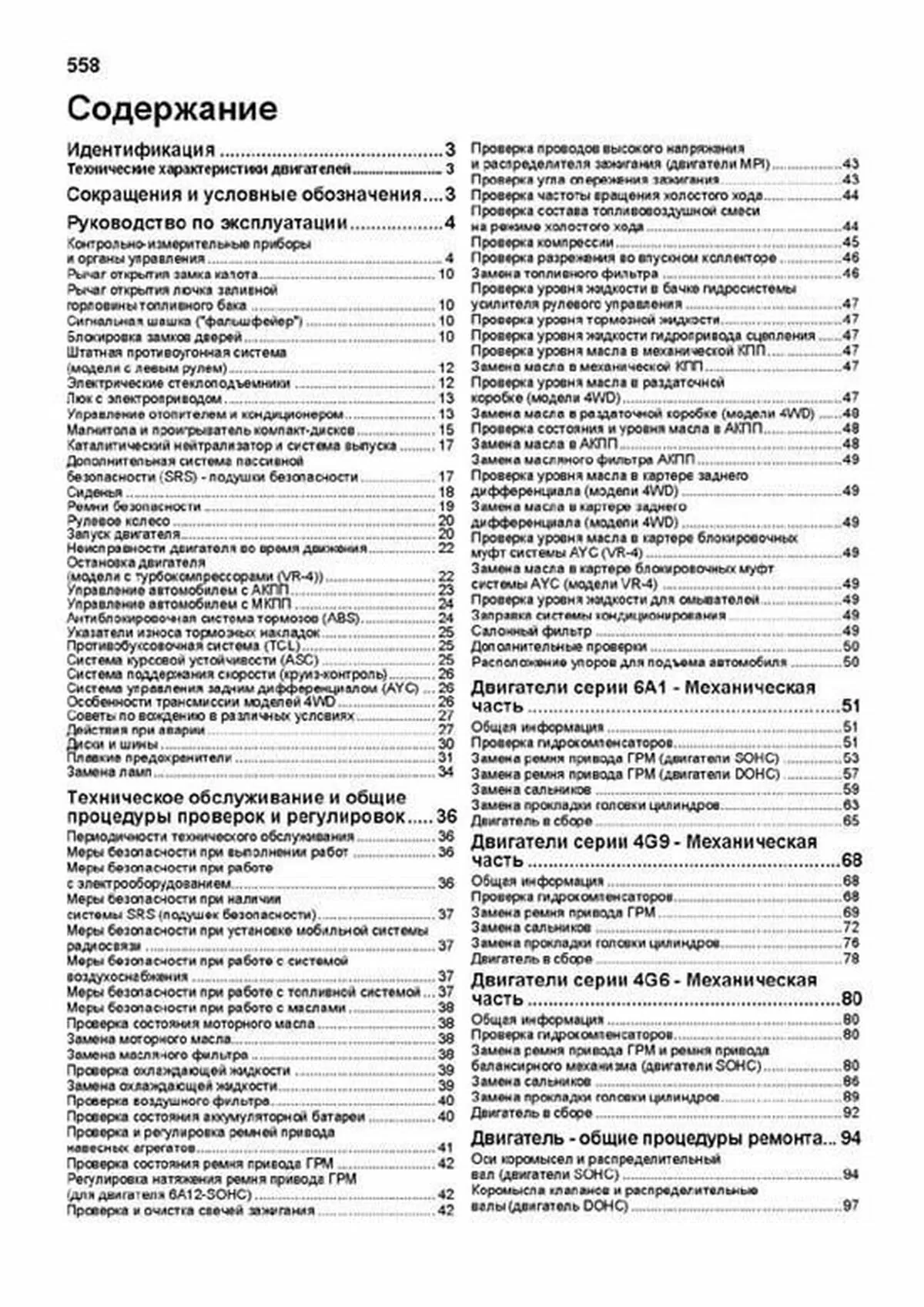

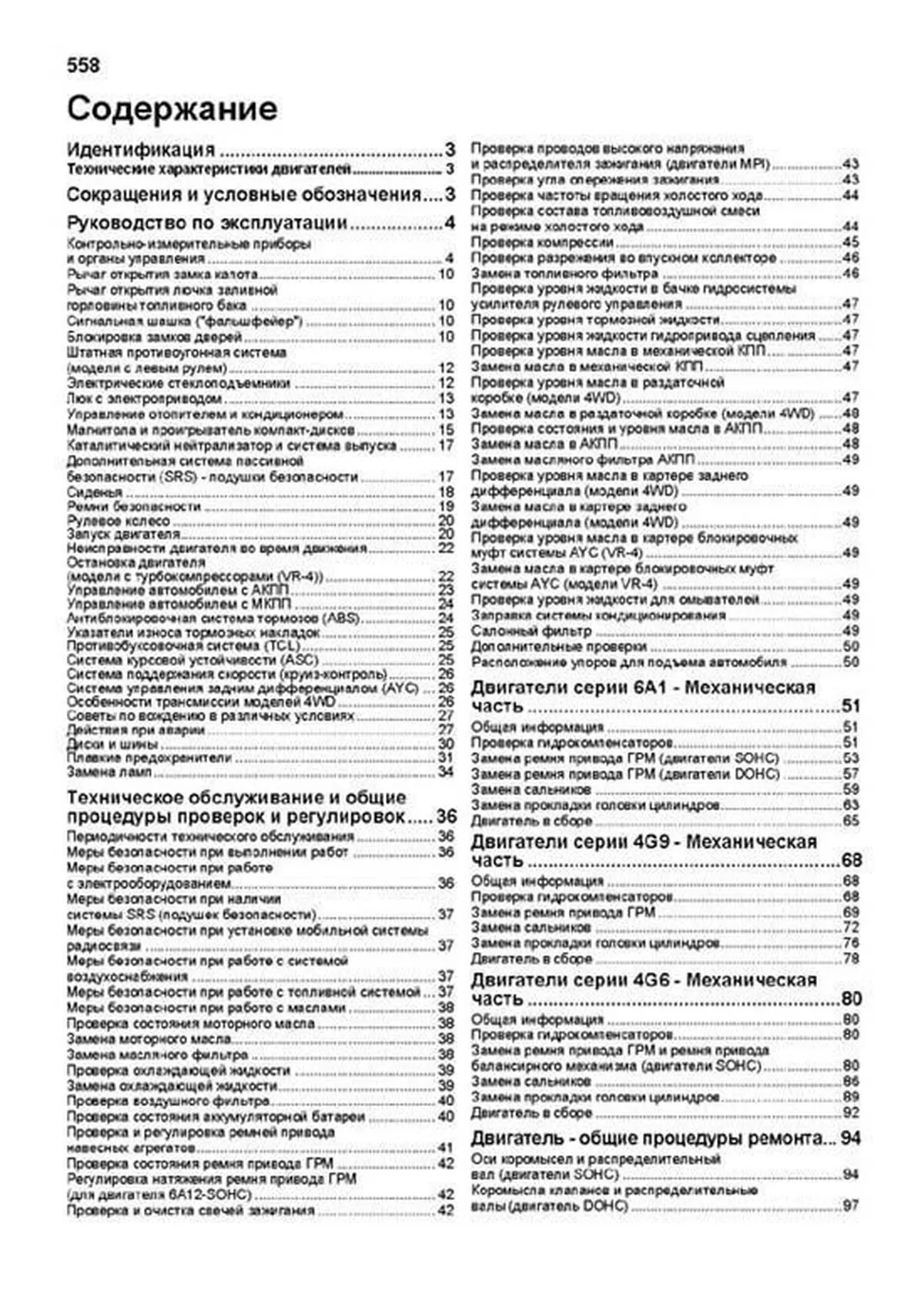

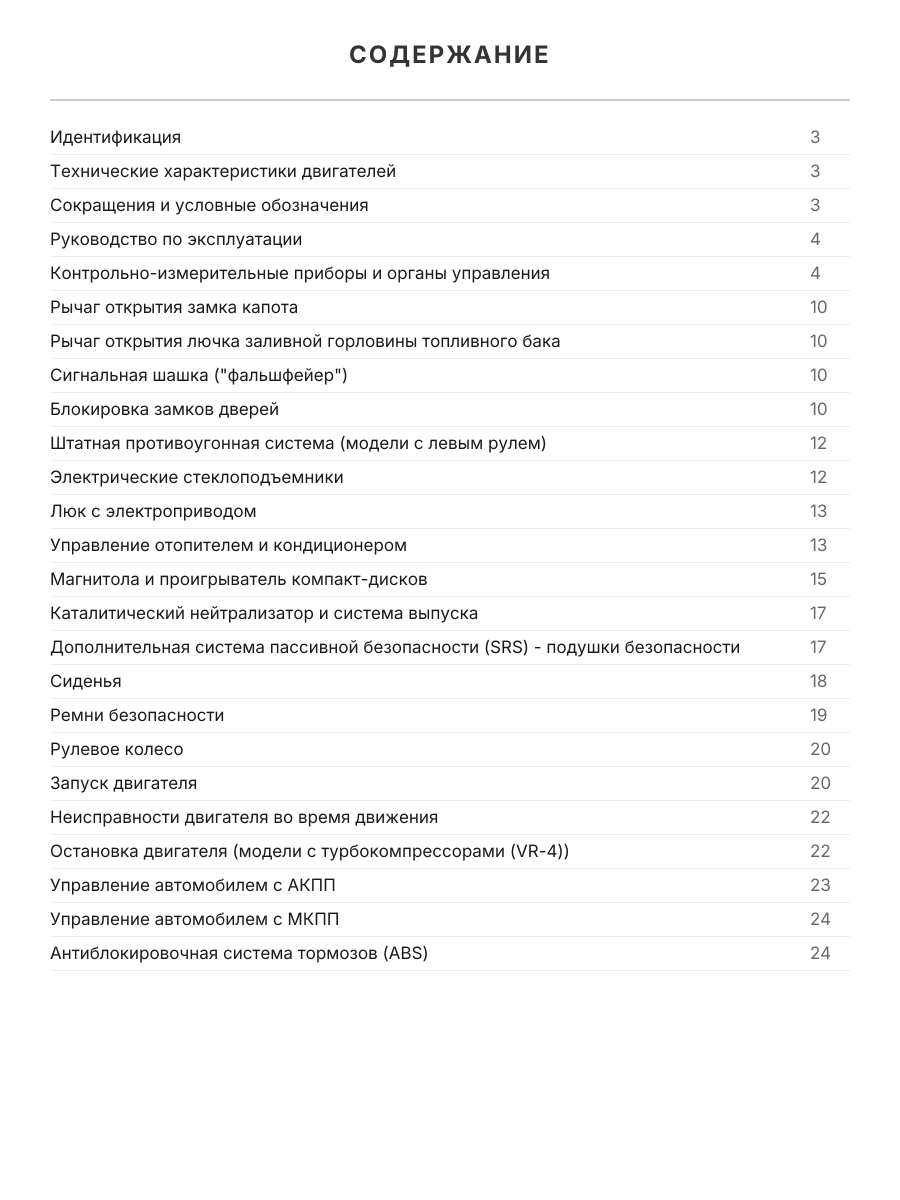

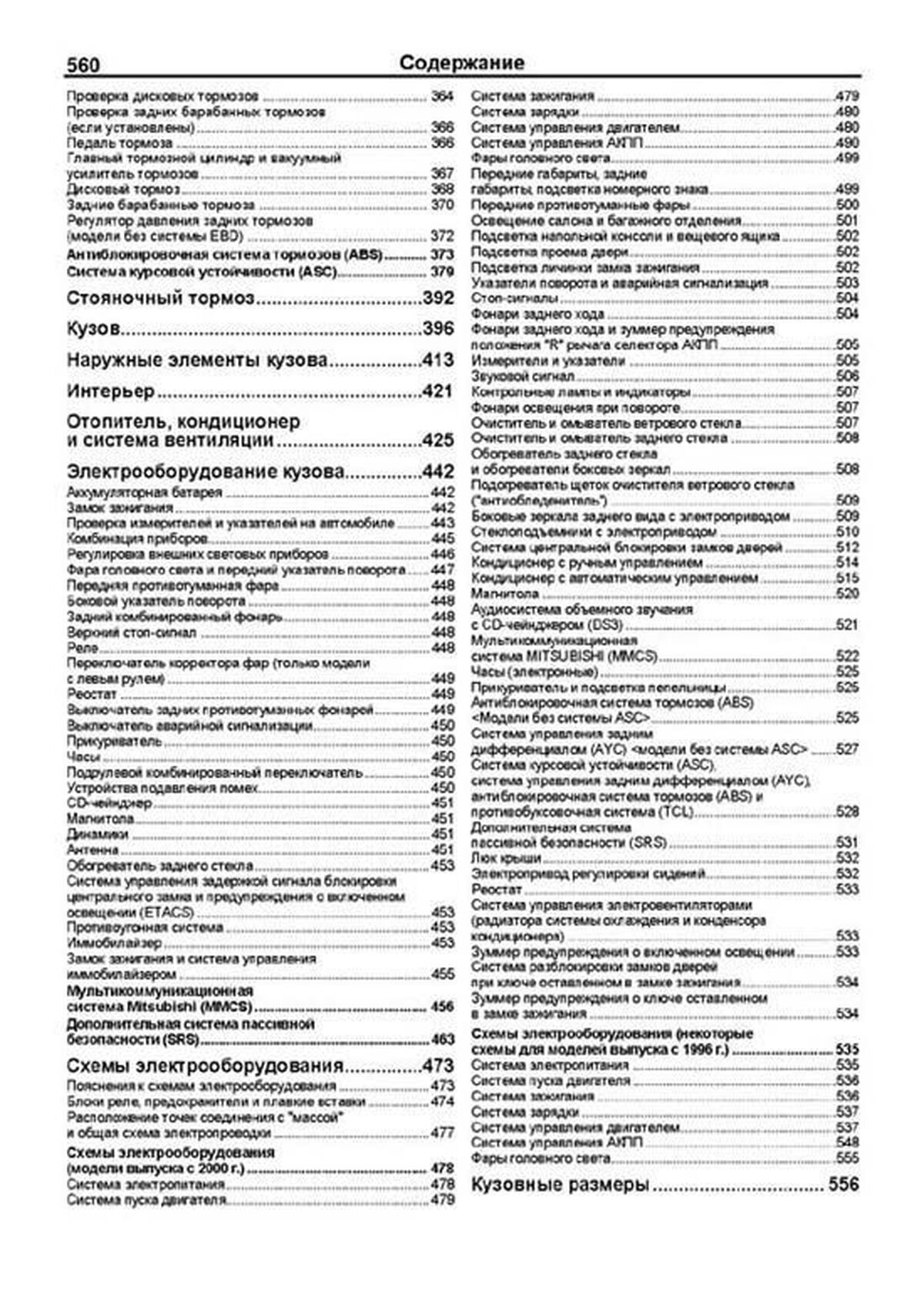

Что внутри?
Скрыть оглавление
Идентификация 3
Технические характеристики двигателей 3
Сокращения и условные обозначения 3

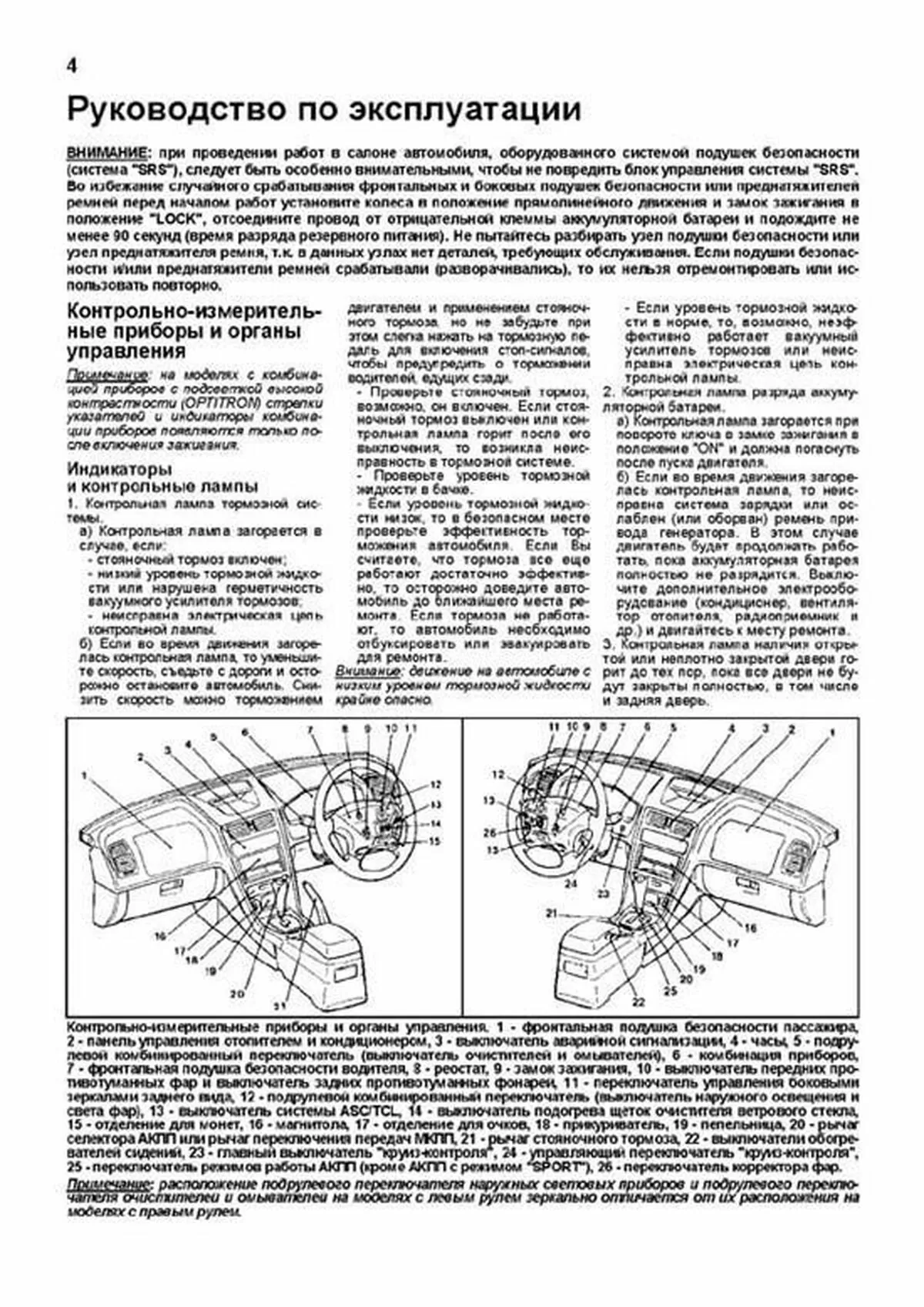

Руководство по эксплуатации 4
Контрольно-измерительные приборы и органы управления 4
Рычаг открытия замка капота 10
Рычаг открытия лючка заливной горловины топливного бака 10
Сигнальная шашка ("фальшфейер") 10
Блокировка замков дверей 10
Штатная противоугонная система (модели с левым рулем) 12
Электрические стеклоподъемники 12
Люк с электроприводом 13
Управление отопителем и кондиционером 13
Магнитола и проигрыватель компакт-дисков 15
Каталитический нейтрализатор и система выпуска 17
Дополнительная система пассивной безопасности (SRS) - подушки безопасности 17
Сиденья 18
Ремни безопасности 19
Рулевое колесо 20
Запуск двигателя 20
Неисправности двигателя во время движения 22
Остановка двигателя (модели с турбокомпрессорами (VR-4)) 22
Управление автомобилем с АКПП 23
Управление автомобилем с МКПП 24
Антиблокировочная система тормозов (ABS) 24
Указатели износа тормозных накладок 25
Противобуксовочная система (TCL) 25
Система курсовой устойчивости (ASC) 25
Система поддержания скорости (круиз-контроль) 26
Система управления задним дифференциалом (AYC) 26
Особенности трансмиссии моделей 4WD 26
Советы по вождению в различных условиях 27
Действия при аварии 27
Диски и шины 30
Плавкие предохранители 31
Замена ламп 34
Техническое обслуживание и общие процедуры проверок и регулировок 36
Периодичности технического обслуживания 36
Меры безопасности при выполнении работ 36
Меры безопасности при работе с электрооборудованием 36
Меры безопасности при наличии системы SRS (подушек безопасности) 37
Меры безопасности при установке мобильной системы радиосвязи 37
Меры безопасности при работе с системой воздухоснабжения 37
Меры безопасности при работе с топливной системой 37
Меры безопасности при работе с маслами 38
Проверка состояния моторного масла 38
Замена моторного масла 38
Замена масляного фильтра 38
Проверка охлаждающей жидкости 39
Замена охлаждающей жидкости 39
Проверка воздушного фильтра 40
Проверка состояния аккумуляторной батареи 40
Проверка и регулировка ремней привода навесных агрегатов 41
Проверка состояния ремня привода ГРМ 42
Регулировка натяжения ремня привода ГРМ (для двигателя 6A12-SOHC) 42
Проверка и очистка свечей зажигания 42
Проверка проводов высокого напряжения и распределителя зажигания (двигатели MPI) 43
Проверка угла опережения зажигания 43
Проверка частоты вращения холостого хода 44
Проверка состава топливовоздушной смеси на режиме холостого хода 44
Проверка компрессии 45
Проверка разрежения во впускном коллекторе 46
Замена топливного фильтра 46
Проверка уровня жидкости в бачке гидросистемы усилителя рулевого управления 47
Проверка уровня тормозной жидкости 47
Проверка уровня жидкости гидропривода сцепления 47
Проверка уровня масла в механической КПП 47
Замена масла в механической КПП 47
Проверка уровня масла в раздаточной коробке (модели 4WD) 47
Замена масла в раздаточной коробке (модели 4WD) 48
Проверка состояния и уровня масла в АКПП 48
Замена масла в АКПП 48
Замена масляного фильтра АКПП 49
Проверка уровня масла в картере заднего дифференциала (модели 4WD) 49
Замена масла в картере заднего дифференциала (модели 4WD) 49
Проверка уровня масла в картере блокировочных муфт системы AYC (VR-4) 49
Замена масла в картере блокировочных муфт системы AYC (модели VR-4) 49
Проверка уровня жидкости для омывателей 49
Заправка системы кондиционирования 49
Салонный фильтр 49
Дополнительные проверки 50
Расположение упоров для подъема автомобиля 50
Двигатели серии 6A1 - Механическая часть 51
Общая информация 51
Проверка гидрокомпенсаторов 51
Замена ремня привода ГРМ (двигатели SOHC) 53
Замена ремня привода ГРМ (двигатели DOHC) 57
Замена сальников 59
Замена прокладки головки цилиндров 63
Двигатель в сборе 65
Двигатели серии 4G9 - Механическая часть 68
Общая информация 68
Проверка гидрокомпенсаторов 68

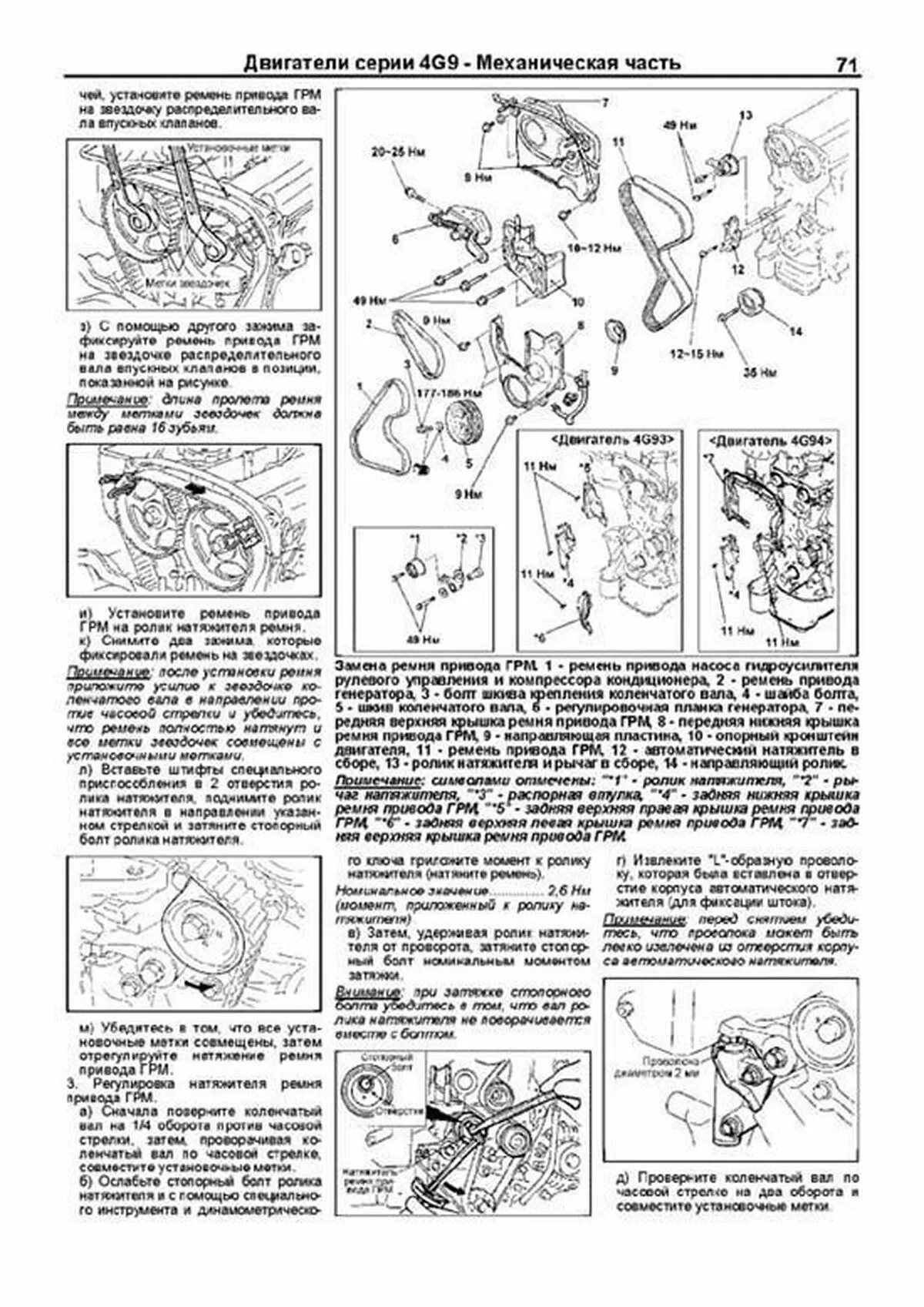

Замена ремня привода ГРМ 69
Замена сальников 72
Замена прокладки головки цилиндров 76
Двигатель в сборе 78
Двигатели серии 4G6 - Механическая часть 80
Общая информация 80
Проверка гидрокомпенсаторов 80
Замена ремня привода ГРМ и ремня привода балансирного механизма (двигатели SOHC) 80
Замена сальников 86
Замена прокладки головки цилиндров 89
Двигатель в сборе 92
Двигатель - общие процедуры ремонта 94
Оси коромысел и распределительный вал (двигатели SOHC) 94
Коромысла клапанов и распределительные валы (двигатель DOHC) 97
Головка цилиндров и клапаны 102
Корпус масляного насоса и масляный поддон (двигатели серий 6A1 и 4G9) 108
Корпус масляного насоса, масляный поддон и уравновешивающие валы (двигатели серии 4G6) 110
Поршень и шатун 113
Блок цилиндров, коленчатый вал, маховик (МКПП) и пластина привода гидротрансформатора (АКПП) 118
Система смазки 125
Система охлаждения 130
Системы впуска, выпуска и турбонаддува 138
Система турбонаддува (двигатель 6A13-DOHC) 138
Регулируемая выпускная система (двигатель 4G93-GDI) 139

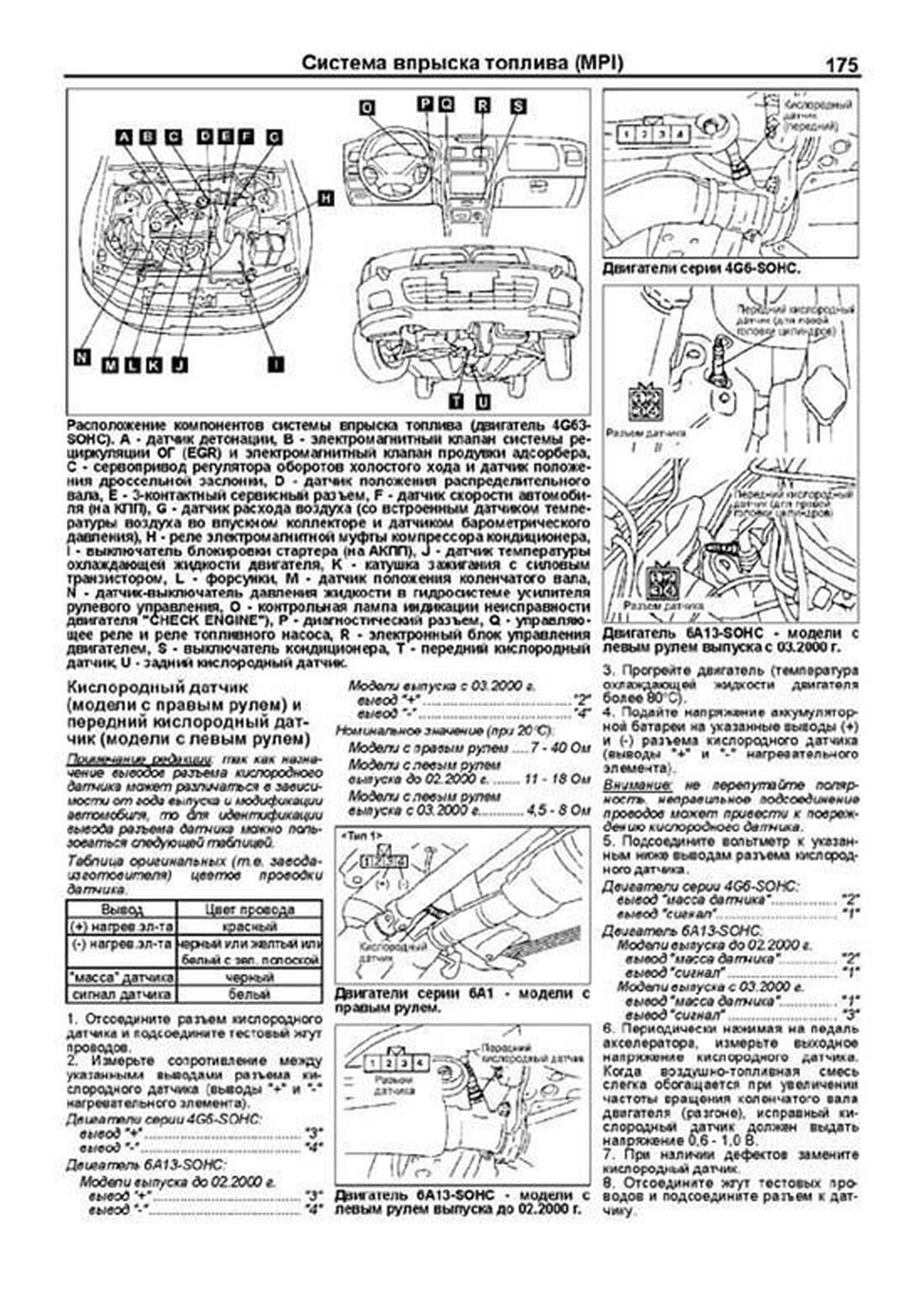

Система впрыска топлива (MPI) 152
Общие правила при работе с электронной системой управления 152
Диагностика системы впрыска топлива 153
Периодическое обслуживание 167

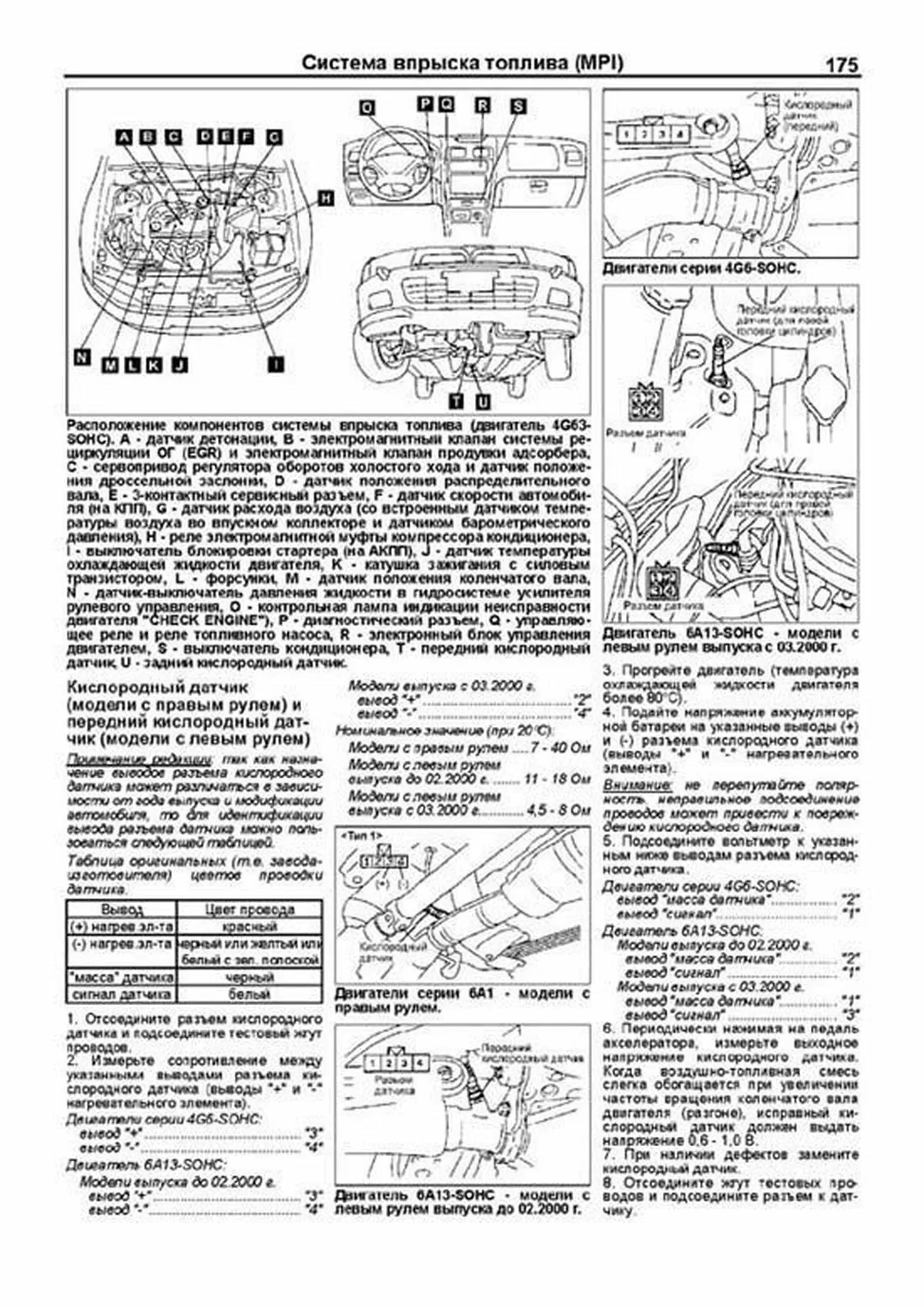

Проверка компонентов системы впрыска топлива (MPI) 172
Проверка компонентов системы впрыска топлива с помощью осциллографа 179
Форсунки 189
Корпус дроссельной заслонки 189
Топливный бак 192
Топливный фильтр 192
Педаль акселератора 193
Противобуксовочная система (TCL) 194
Система поддержания постоянной скорости (круиз-контроль) 198
Система впрыска топлива (GDI) 202
Общая информация 202
Периодическое обслуживание 203
Диагностика системы впрыска топлива 209
Проверка компонентов системы впрыска топлива (GDI) 237
Проверка компонентов системы впрыска топлива с помощью осциллографа 241
Снятие и установка компонентов системы (двигатель 4G93) 243
Снятие и установка компонентов системы (двигатели 4G64 и 4G94) 246
Педаль акселератора и датчик положения педали акселератора 251
Система зажигания 252
Система снижения токсичности ОГ 258
Система зарядки 266
Система пуска двигателя 272
Опоры силового агрегата 276

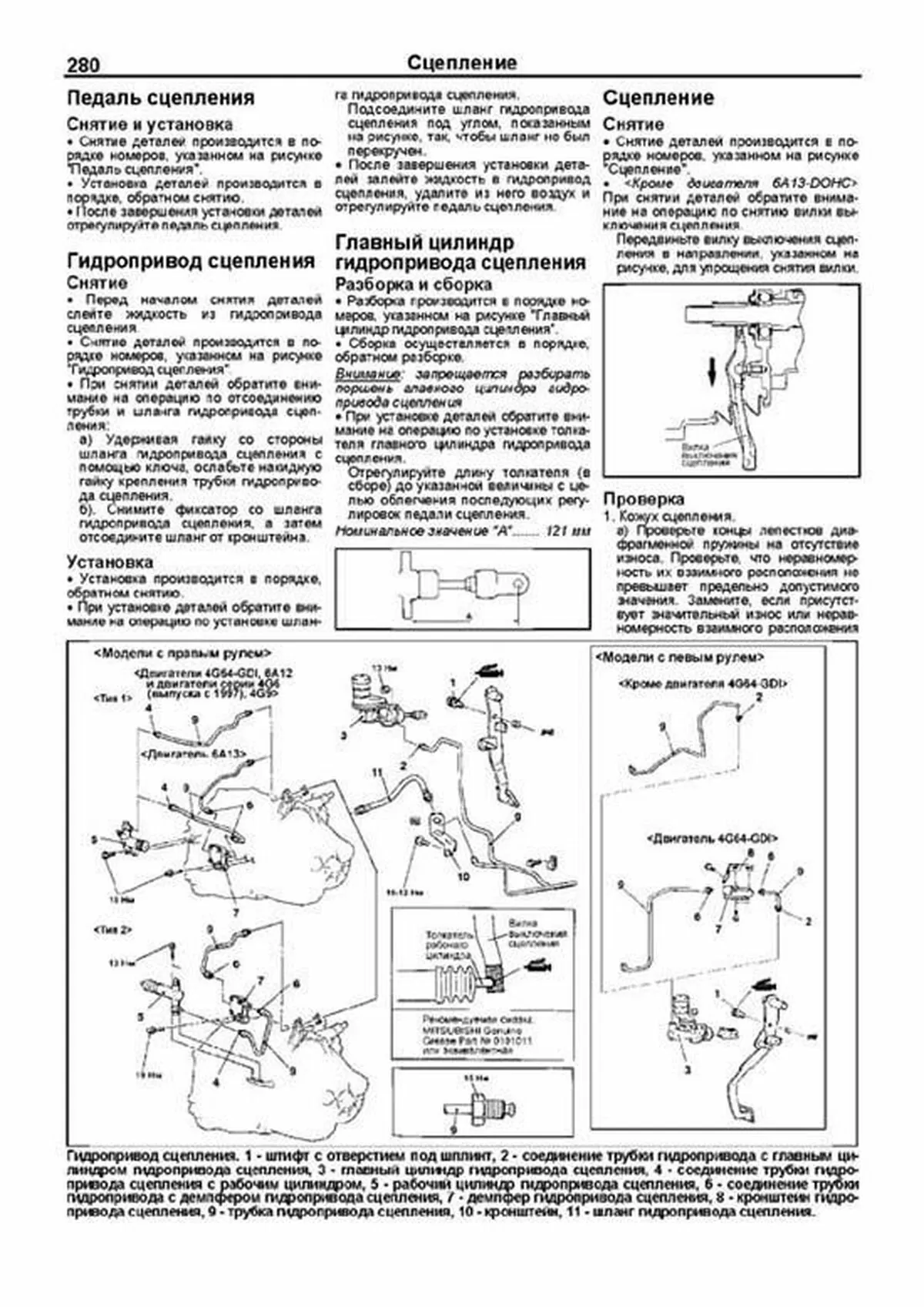

Сцепление 279
Механическая коробка передач 283
Автоматическая коробка передач 288
Общая информация 288
Диагностика КПП 288
Основные проверки и регулировки 293
Дорожные испытания 295
Проверка механических систем КПП 296
Проверка компонентов электронной системы управления АКПП 301
Механизм управления коробкой передач и раздаточной коробкой 306
Рычаг селектора в сборе 307
Тросы блокировки 307
Коробка передач в сборе 307
Раздаточная коробка в сборе 311
Карданный вал 312
Передний мост 315
Проверки и регулировки 315
Ступица переднего колеса в сборе 315
Поворотный кулак в сборе 316
Вал привода колеса в сборе 317
Разборка и сборка вала привода колеса 318
Вал привода колеса в сборе 320
Задний мост 323
Проверки и регулировки 323
Ступица заднего колеса в сборе 323
Кулак в сборе 325
Вал привода колеса в сборе 325
Разборка и сборка вала привода колеса 326
Разборка и сборка вала привода колеса (Модели с правым рулем выпуска с 081998 г) 327
Опоры дифференциала 329
Картер обычного дифференциала 329
Система управления задним дифференциалом (AYC) 332

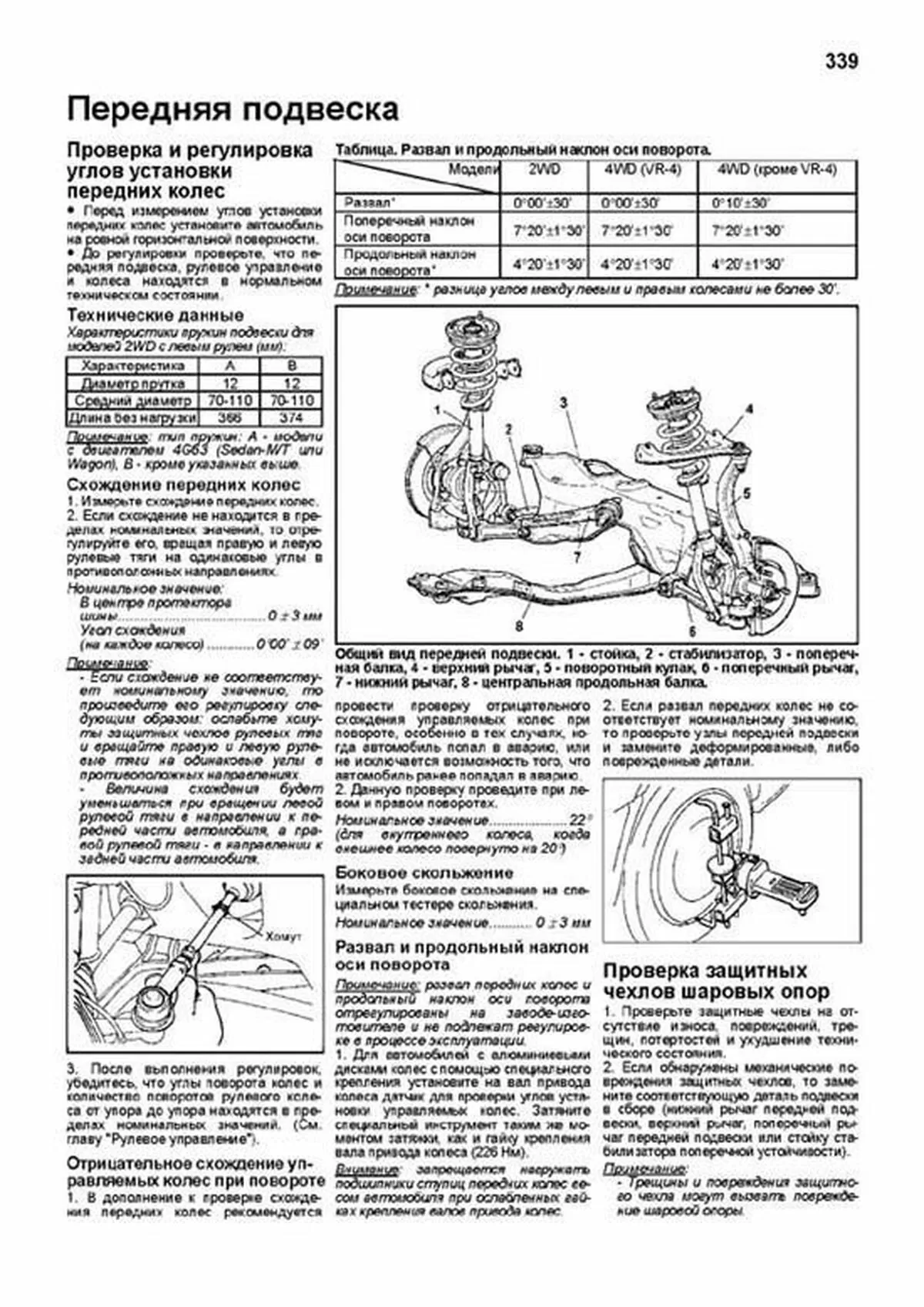

Передняя подвеска 339
Проверка и регулировка углов установки передних колес 339
Проверка защитных чехлов шаровых опор 339
Верхний рычаг в сборе 340
Передняя стойка в сборе 340
Нижний рычаг передней подвески и поперечный рычаг передней подвески в сборе 342
Стабилизатор поперечной устойчивости 342
Задняя подвеска 344
Проверка и регулировка углов установки задних колес 344
Проверка защитных чехлов шаровых опор 344
Задняя подвеска в сборе 344
Верхний рычаг в сборе 345
Продольный рычаг в сборе 346
Корректирующий рычаг в сборе и нижний рычаг в сборе 346
Задняя стойка в сборе 347
Стабилизатор поперечной устойчивости 348
Ступица заднего колеса 349
Рулевое управление 351
Проверки и регулировки 351
Удаление воздуха из гидросистемы усилителя рулевого управления 352
Проверка насоса гидроусилителя 352
Рулевое колесо и вал рулевого управления 353
Рулевой механизм 354
Насос гидроусилителя рулевого управления 358
Шланги гидросистемы усилителя рулевого управления 361
Тормозная система 363
Проверка и регулировка педали тормоза 363
Проверка работы вакуумного усилителя тормозов 363
Проверка работы обратного клапана вакуумного усилителя тормозов 363
Проверка работы регулятора давления задних тормозов (модели без системы EBD) 364
Удаление воздуха из гидропривода тормозов 364
Проверка датчика уровня тормозной жидкости 364
Проверка дисковых тормозов 364
Проверка задних барабанных тормозов (если установлены) 366
Педаль тормоза 366
Главный тормозной цилиндр и вакуумный усилитель тормозов 367
Дисковый тормоз 368
Задние барабанные тормоза 370
Регулятор давления задних тормозов (модели без системы EBD) 372
Антиблокировочная система тормозов (ABS) 373

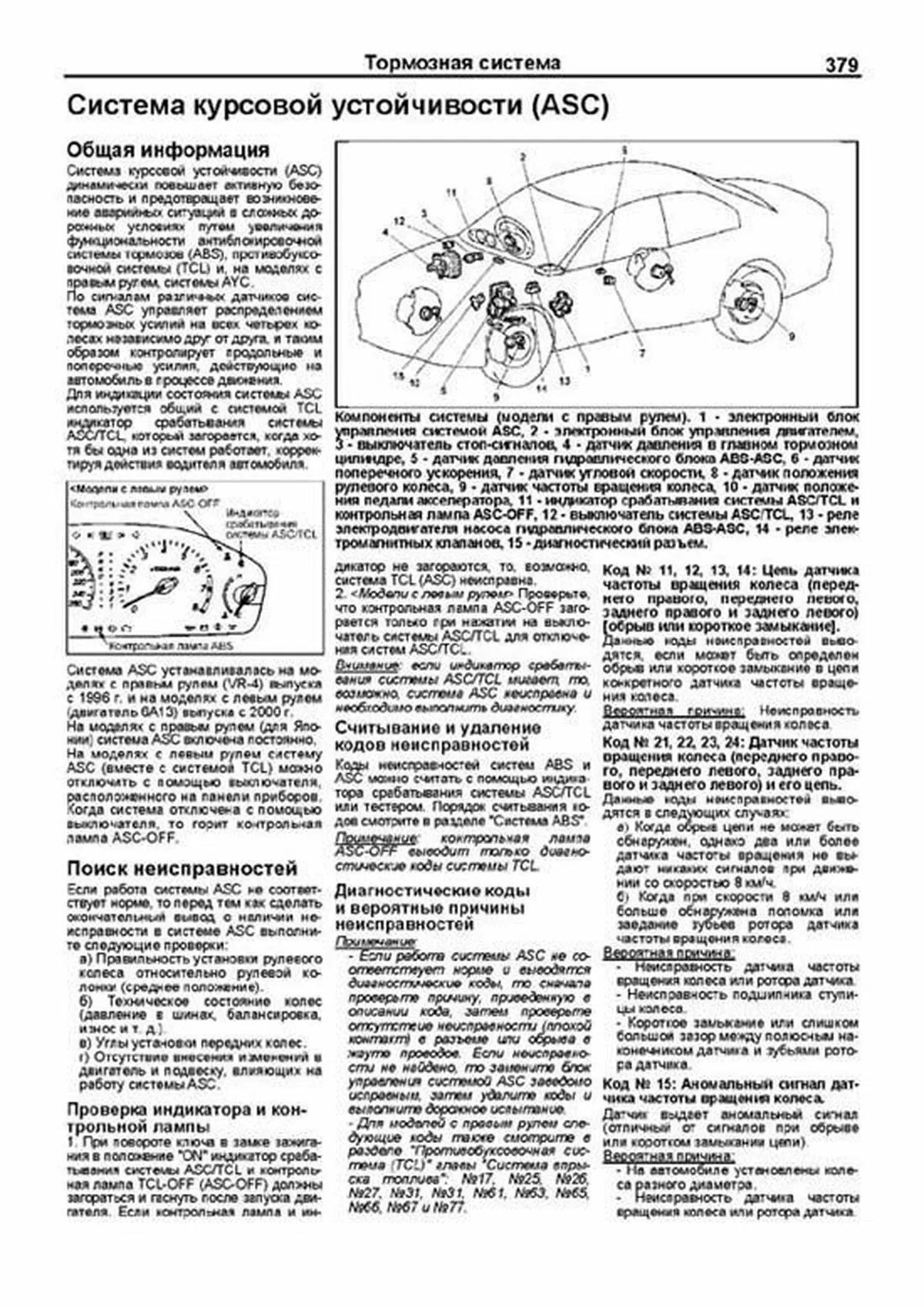

Система курсовой устойчивости (ASC) 379
Стояночный тормоз 392

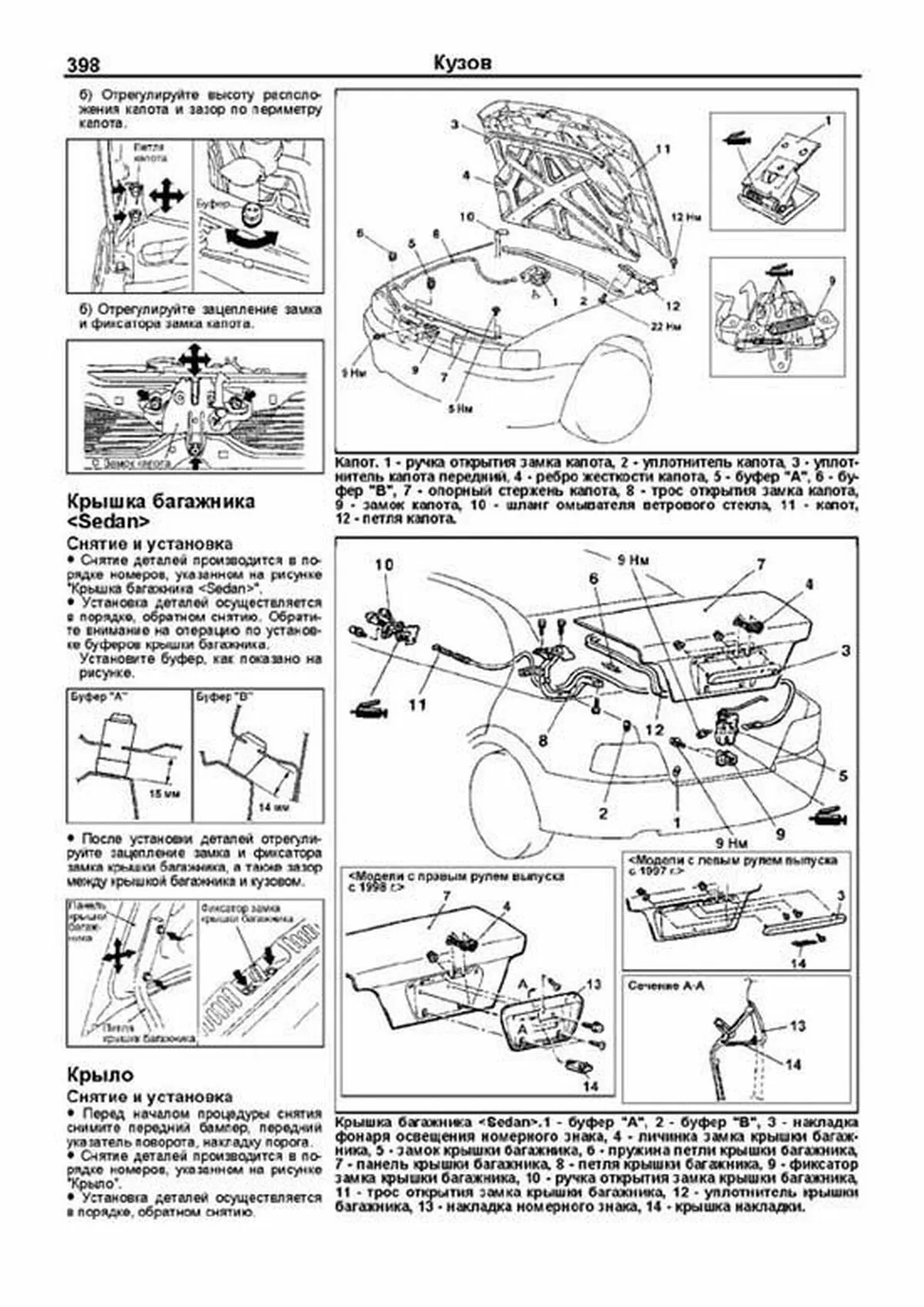

Кузов 396
Наружные элементы кузова 413
Интерьер 421
Отопитель, кондиционер и система вентиляции 425
Электрооборудование кузова 442
Аккумуляторная батарея 442
Замок зажигания 442
Проверка измерителей и указателей на автомобиле 443
Комбинация приборов 445
Регулировка внешних световых приборов 446
Фара головного света и передний указатель поворота 447
Передняя противотуманная фара 448
Боковой указатель поворота 448
Задний комбинированный фонарь 448
Верхний стоп-сигнал 448
Реле 448
Переключатель корректора фар (только модели с левым рулем) 449
Реостат 449
Выключатель задних противотуманных фонарей 449
Выключатель аварийной сигнализации 450
Прикуриватель 450
Часы 450
Подрулевой комбинированный переключатель 450
Устройства подавления помех 450
CD-чейнджер 451
Магнитола 451
Динамики 451
Антенна 451
Обогреватель заднего стекла 453
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS) 453
Противоугонная система 453
Иммобилайзер 453
Замок зажигания и система управления иммобилайзером 455
Мультикоммуникационная система Mitsubishi (MMCS) 456
Дополнительная система пассивной безопасности (SRS) 463
Схемы электрооборудования 473
Пояснения к схемам электрооборудования 473
Блоки реле, предохранители и плавкие вставки 474
Расположение точек соединения с "массой" и общая схема электропроводки 477
Схемы электрооборудования (модели выпуска с 2000 г) 478
Система электропитания 478
Система пуска двигателя 479
Система зажигания 479
Система зарядки 480
Система управления двигателем 480
Система управления АКПП 490
Фары головного света 499
Передние габариты, задние габариты, подсветка номерного знака 499
Передние противотуманные фары 500
Освещение салона и багажного отделения 501
Подсветка напольной консоли и вещевого ящика 502
Подсветка проема двери 502
Подсветка личинки замка зажигания 502
Указатели поворота и аварийная сигнализация 503
Стоп-сигналы 504
Фонари заднего хода 504
Фонари заднего хода и зуммер предупреждения положения "R" рычага селектора АКПП 505
Измерители и указатели 505
Звуковой сигнал 506
Контрольные лампы и индикаторы 507
Фонари освещения при повороте 507
Очиститель и омыватель ветрового стекла 507
Очиститель и омыватель заднего стекла 508
Обогреватель заднего стекла и обогреватели боковых зеркал 508
Подогреватель щеток очистителя ветрового стекла ("антиобледенитель") 509
Боковые зеркала заднего вида с электроприводом 509
Стеклоподъемники с электроприводом 510
Система центральной блокировки замков дверей 512
Кондиционер с ручным управлением 514
Кондиционер с автоматическим управлением 515
Магнитола 520
Аудиосистема объемного звучания с CD-чейнджером (DS3) 521
Мультикоммуникационная система MITSUBISHI (MMCS) 522
Часы (электронные) 525
Прикуриватель и подсветка пепельницы 525
Антиблокировочная система тормозов (ABS) 525
Система управления задним дифференциалом (AYC) 527
Система курсовой устойчивости (ASC), система управления задним дифференциалом (AYC), антиблокировочная система тормозов (ABS) и противобуксовочная система (TCL) 528
Дополнительная система пассивной безопасности (SRS) 531
Люк крыши 532
Электропривод регулировки сидений 532
Реостат 533
Система управления электровентиляторами (радиатора системы охлаждения и конденсора кондиционера) 533
Зуммер предупреждения о включенном освещении 533
Система разблокировки замков дверей при ключе оставленном в замке зажигания 534
Зуммер предупреждения о ключе оставленном в замке зажигания 534
Схемы электрооборудования (некоторые схемы для моделей выпуска с 1996 г) 535
Система электропитания 535
Система пуска двигателя 536
Система зажигания 536
Система зарядки 537
Система управления двигателем 537
Система управления АКПП 548
Фары головного света 555

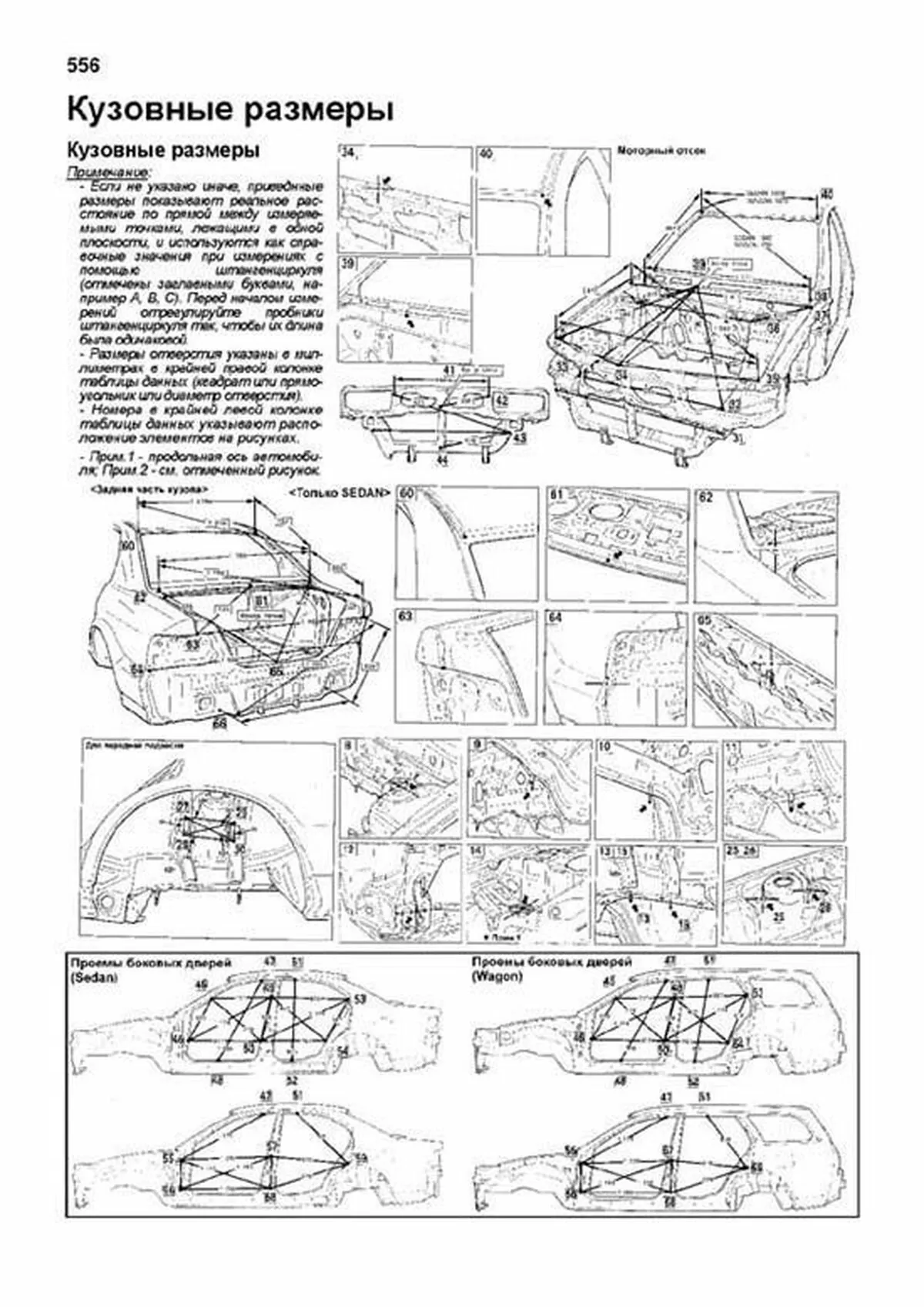

Кузовные размеры 556
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ":
Проверка и регулировка ремней привода навесных агрегатов Проверка натяжения ремней привода навесных агрегатов 1 Проверьте ремень привода на отсутствие повреждения и чрезмерного износа и убедитесь в его правильной установке в канавках шкивов Если ремень "визжит" или проскальзывает, то проверьте состояние контактных поверхностей шкива и натяжение ремня При обнаружении дефектов замените ремень привода Примечание: не допускается отслоение резины от корда на внутренней (со стороны гребней) и внешней поверхностях ремня, оголение или повреждение корда, отслоение гребней от резинового основания, наличие трещин, отслоение или износ на боковых поверхностях ремня и гребней ремня 2 Проверьте, что ремень не соскальзывает с ролика натяжителя В случае необходимости замените натяжитель 3 Проверьте прогиб ремня, нажимая в центре пролета ремня между шкивами с усилием 100 Н, как показано на рисунке Отрегулируйте прогиб ремня, если он не соответствует номинальному значению, приведенному в таблице Примечание: Термин "бывший в эксплуатации ремень" относится к ремню, проработавшему более 5 мин После установки ремня запустите двигатель и дайте ему проработать в течение 5 мин, а затем снова проверьте натяжение ремня Двигатели 6A12, 6A13 Двигатели 4G63, 4G64 Двигатели 4G93, 4G94 Двигатели 4G63, 4G64, 4G93, 4G94 Регулировка натяжения ремня привода генератора (двигатели 6A12, 6A13 1 Ослабьте стопорную гайку или стопорный болт ролика натяжителя Двигатели 6A12, 6A13 2 Вращая регулировочный болт на кронштейне натяжителя, отрегулируйте прогиб ремня так, чтобы он соответствовал номинальному значению 3 Затяните стопорную гайку или стопорный болт ролика натяжителя Момент затяжки 45 50 Н ?м 4 Проверните коленчатый вал двигателя на один оборот или больше в нормальном направлении вращения (по часовой стрелке), затем проверьте прогиб приводного ремня Регулировка натяжения ремня привода генератора (двигатели 4G63, 4G64, 4G93, 4G94) 1 Ослабьте гайку болта шарнирного крепления генератора 2 Ослабьте стопорный болт на кронштейне-регуляторе 3 Вращая регулировочный болт, отрегулируйте натяжение и прогиб ремня до номинальных значений 4 Затяните стопорный болт Момент затяжки 22 Н·м 5 Затяните гайку болта шарнирного крепления генератора Момент затяжки: Двигатель 4G64-GDI 49 Н·м Кроме двигателя 4G64-GDI 44 Н·м 6 Затяните регулировочный болт Момент затяжки: Двигатель 4G64-GDI 5 Н·м Кроме двигателя 4G64-GDI 10 Н·м Регулировка натяжения ремня привода насоса гидроусилителя рулевого управления 1 Ослабьте стопорную гайку и/или стопорный болт "A" ролика натяжителя 2 Вращая регулировочный болт "B" на кронштейне натяжителя, отрегулируйте прогиб ремня так, чтобы он соответствовал номинальному значению 3 Затяните стопорную гайку и/или стопорный болт "A" ролика натяжителя Момент затяжки: 6A12, 6A13 45 50 Н ?м 4G63, 4G64, 4G93, 4G94 25 Н ?м Двигатели 6A12, 6A13 Двигатели 4G63, 4G64, 4G93, 4G94 Таблица для проверки и регулировки ремней привода навесных агрегатов Двига Навесной агрегат, Прогиб ремня, мм тель приводимый ремнем При При регулировке проверке бывшего в эксплуатации нового 6A12, Генератор 9 13 10 12 6 8 6A13 Насос гидроусилителя рулупр 11 15 12 14 8 12 и компрессор кондиционера 4G63, Генератор (4G63-SOHC) 7,7 12,3 8,4 10,6 5,9 7,7 4G64 Генератор (4G64-SOHC) 6,7 9,0 7,2 8,4 4,4 5,3 Генератор (4G64-GDI) 6,7 9,0 7,2 8,4 5,0 6,4 Насос гидроусилителя рулупр 11,7 15,3 12,5 14,3 8,8 11 и компрессор кондиционера 4G93, Генератор 8 10,5 8,5 10 7 8 4G94 Насос гидроусилителя рулупр 10 12 10 11 7 9 и компрессор кондиционера Пример текста из раздела " Двигатели серии 6A1 Механическая часть ":
4 (Двигатель 6A12-SOHC) Снятие ремня привода ГРМ а) Проверните коленчатый вал по часовой стрелке (направо) до совмещения всех установочных меток и установите поршень цилиндра №1 в ВМТ такта сжатия Внимание: всегда проворачивайте коленчатый вал только по часовой стрелке б) Ослабьте стопорный болт ролика натяжителя ремня привода ГРМ Переместите ролик натяжителя ремня привода ГРМ до конца прорези в направлении, указанном стрелкой на рисунке (поворачивая против часовой стрелки), и в этом положении временно затяните стопорный болт ролика натяжителя Примечание: если натяжитель будет снят, то отверните болт крепления пружины натяжителя на 1 оборот С помощью плоскогубцев отцепите конец пружины со стороны блока цилиндров и освободите пружину Далее для снятия ремня ослабьте болт ролика натяжителя и переместите ролик в направлении к пружине в) Снимите ремень привода ГРМ с двигателя Внимание: В случае повторного использования ремня привода ГРМ необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (правое) Если ремень привода ГРМ будет использоваться повторно, то при снятии ремня не повредите его зубчатую поверхность об угол звездочки распределительного вала 5 (Двигатель 6A13-SOHC) Снятие ремня привода ГРМ а) Проверните коленчатый вал по часовой стрелке (направо) до совмещения всех установочных меток и установки поршня цилиндра №1 в ВМТ такта сжатия Внимание: всегда проворачивайте коленчатый вал только по часовой стрелке Снятие ремня привода ГРМ и звездочек (двигатели серии 6A1-SOHC) 1 передняя верхняя правая крышка ремня привода ГРМ, 2 передняя верхняя левая крышка ремня привода ГРМ, 3 передняя нижняя крышка ремня привода ГРМ, 4 кронштейн крепления двигателя (к опоре), 5 датчик положения коленчатого вала, 6 ремень привода ГРМ, 7 ролик натяжителя ремня привода ГРМ*, 8 кронштейн натяжителя ремня привода ГРМ*, 9 ось кронштейна натяжителя*, 10 автоматический натяжитель*, 11 ось пружины натяжителя**, 12 пружина натяжителя**, 13 ролик натяжителя ремня привода ГРМ в сборе**, 14 звездочка коленчатого вала, 15 ротор датчика частоты вращения коленчатого вала, 16 проставка звездочки коленчатого вала, 17 звездочка распределительного вала, 18 направляющий шкив, 19 задняя центральная крышка ремня привода ГРМ Примечание: A ремень привода генератора; B генератор; C направляющая трубка масляного щупа; D ролик натяжителя ремня привода генератора; E кронштейн крепления двигателя; F кронштейн "A" натяжителя; G стопорный болт; H регулировочный болт; I кронштейн "B" натяжителя; J шкив коленчатого вала; K направляющая пластина; "*" детали для 6A13; "**" детали для 6A12 Пример текста из раздела " Двигатели серии 4G9 Механическая часть ":
4 С помощью специального инструмента надавите на клапан, как показано на рисунке, и затем установите коромысло клапана на место Примечание: при установке коромысла клапана (с роликом), сначала установите коромысло на гидрокомпенсатор, а затем, надавив на клапан, установите другую часть коромысла на торец стержня клапана ? После замены гидрокомпенсаторов выполните следующие заключительные операции а) Установите крышку головки цилиндров (см раздел "Замена прокладки головки цилиндров") б) Установите впускной коллектор в) Залейте охлаждающую жидкость Замена ремня привода ГРМ Снятие ? Перед началом снятия деталей на автомобиле выполните следующие операции: а) Снимите нижний защитный кожух двигателя (защиту двигателя) б) Снимите кронштейн опоры двигателя ? Снятие деталей производится в порядке номеров, указанном на соответствующем рисунке ? При снятии деталей обратите внимание на следующие операции 1 Снятие шкива коленчатого вала С помощью специального инструмента зафиксируйте шкив коленчатого вала от проворота и отверните болт крепления шкива коленчатого вала Внимание: надежно закрепите специальный инструмент, чтобы он не перемещался 2 Снятие ремня привода ГРМ а) Проверните коленчатый вал по часовой стрелке до совмещения установочных меток на звездочках распределительных валов и звездочке коленчатого вала с соответствующими установочными метками и установите поршень цилиндра №1 в ВМТ такта сжатия Внимание: всегда проворачивайте коленчатый вал только по часовой стрелке б) Если автоматический натяжитель необходимо не снимать или снять с зафиксированным штоком, то: Вверните специальный стержень в отверстие около опоры двигателя так, чтобы оно упиралось в канавку на рычаге натяжителя Медленно вворачивайте специальный стержень, чтобы совместить отверстие "B" на корпусе автоматического натяжителя с отверстием "A" на штоке натяжителя Внимание: когда стержень упрется в рычаг натяжителя, отверните его на 30° в течение 1 секунды, затем снова продолжайте заворачивать Если стержень заворачивается с трудом, то будьте осторожны, не допускайте изгибания штока натяжителя Вставьте жесткую "L"-образную проволоку диаметром 2 мм в отверстие корпуса автоматического натяжителя в) При необходимости проверните коленчатый вал и расположите метку звездочки коленчатого вала на 3 зуба до соответствующей установочной метки на блоке цилиндров Внимание: если все установочные метки не совмещены, то клапаны могут "встретиться" с поршнем при повороте звездочки распределительного вала, когда поршень находится в ВМТ г) Ослабьте регулировочный болт ролика натяжителя и снимите ремень привода ГРМ Внимание: в случае повторного использования ремня привода ГРМ необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (по часовой стрелке) Проверка автоматического натяжителя 1 Проверьте натяжитель на отсутствие утечек масла При наличии утечек замените автоматический натяжитель 2 Проверьте шток на отсутствие износа и повреждения, при необходимости замените автоматический натяжитель 3 Измерьте величину выступания штока Если эта величина не соответствует номинальному значению, то замените автоматический натяжитель Номинальное значение "А"11 мм 4 Возьмите автоматический натяжитель в руки Надавите на шток натяжителя, например, уперев его в блок цилиндров, приложив усилие 98-196 Н, и затем измерьте ход штока "B" Если ход штока выходит за пределы номинального значения, то замените автоматический натяжитель Номинальное значение "B"1 мм или меньше Примечание: данную проверку можно выполнить с помощью тисков При установке корпуса натяжителя в тиски убедитесь, что корпус не перекошен по отношению к губкам тисков Если шток легко утапливается, то замените натяжитель Если натяжитель исправен, то утапливание штока требует значительных усилий Пример текста из раздела " Тормозная система ":
Проверка 1 Проверка деталей а) Проверьте втулки на отсутствие износа б) Проверьте педаль тормоза на отсутствие деформации в) Проверьте возвратную пружину педали тормоза на отсутствие повреждений 2 Проверка выключателя стоп-сигналов а) Подсоедините мультиметр к выводам выключателя стоп-сигналов и проверьте состояние цепей между выводами выключателя при нажатом и отпущенном толкателе выключателя б) Выключатель стоп-сигналов исправен, если цепь разомкнута, когда толкатель нажат так, что длина выступающей части толкателя от торца резьбовой части корпуса выключателя не более 4 мм, и если цепь замкнута, когда толкатель отпущен Главный тормозной цилиндр и вакуумный усилитель тормозов Снятие и установка ? Перед началом снятия деталей слейте тормозную жидкость ? Снятие деталей производится в порядке номеров, указанном на рисунке "Главный тормозной цилиндр и вакуумный усилитель тормозов" ? Установка деталей осуществляется в порядке, обратном снятию При установке деталей обратите внимание на следующие операции 1 Установка вакуумного шланга Наденьте вакуумный шланг до упора в шестигранник штуцера на двигателе и закрепите шланг хомутом 2 Перед установкой главного тормозного цилиндра отрегулируйте зазор между толкателем вакуумного усилителя тормозов и первичным поршнем а) Измерьте зазор "А", как показано на рисунке Номинальное значение: (Кроме модели с АКПП) 9,65 9,90 мм (Для модели с АКПП) 0,95 1,20 мм б) Если величина зазора "А" не соответствует номинальному значеПедаль тормоза (модели с МКПП) 1 разъем выключателя стопсигналов, 2 выключатель стоп-сигналов, 3 шплинт, 4 штифт с отверстием под шплинт, 5 болт-ось педали тормоза, 6 педаль тормоза, 7 накладка педали тормоза, 8 возвратная пружина педали тормоза, 9 втулка, 10 гильза, 11 кронштейн крепления педали Главный тормозной цилиндр и вакуумный усилитель тормозов (модели с системой ASC) 1 тормозная трубка, 2 разъем датчика уровня тормозной жидкости, 3 датчик давления в главном тормозном цилиндре, 4 главный тормозной цилиндр в сборе, 5 вакуумный шланг, 6 штуцер, 7 шплинт, 8 штифт с отверстием под шплинт, 9 вилка, 10 вакуумный усилитель тормозов, 11 прокладка Пример текста из раздела " Кузов ":
б) Отрегулируйте высоту расположения капота и зазор по периметру капота б) Отрегулируйте зацепление замка и фиксатора замка капота Крышка багажника Снятие и установка ? Снятие деталей производится в порядке номеров, указанном на рисунке "Крышка багажника " ? Установка деталей осуществляется в порядке, обратном снятию Обратите внимание на операцию по установке буферов крышки багажника Установите буфер, как показано на рисунке ? После установки деталей отрегулируйте зацепление замка и фиксатора замка крышки багажника, а также зазор между крышкой багажника и кузовом Крыло Снятие и установка ? Перед началом процедуры снятия снимите передний бампер, передний указатель поворота, накладку порога ? Снятие деталей производится в порядке номеров, указанном на рисунке "Крыло" ? Установка деталей осуществляется в порядке, обратном снятию Капот 1 ручка открытия замка капота, 2 уплотнитель капота, 3 уплотнитель капота передний, 4 ребро жесткости капота, 5 буфер "А", 6 буфер "В", 7 опорный стержень капота, 8 трос открытия замка капота, 9 замок капота, 10 шланг омывателя ветрового стекла, 11 капот, 12 петля капота Крышка багажника 1 буфер "А", 2 буфер "В", 3 накладка фонаря освещения номерного знака, 4 личинка замка крышки багажника, 5 замок крышки багажника, 6 пружина петли крышки багажника, 7 панель крышки багажника, 8 петля крышки багажника, 9 фиксатор замка крышки багажника, 10 ручка открытия замка крышки багажника, 11 трос открытия замка крышки багажника, 12 уплотнитель крышки багажника, 13 накладка номерного знака, 14 крышка накладки
