Книга: MITSUBISHI WAGON / CHARIOT / GRANDIS / RVR / SPACE RUNNER бензин 1997-2003 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Легион-Aвтодата
-21%
Книга: MITSUBISHI WAGON / CHARIOT / GRANDIS / RVR / SPACE RUNNER (б) 1997-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI WAGON / CHARIOT / GRANDIS / RVR / SPACE RUNNER (б) 1997-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI WAGON / CHARIOT / GRANDIS / RVR / SPACE RUNNER (б) 1997-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI WAGON / CHARIOT / GRANDIS / RVR / SPACE RUNNER (б) 1997-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI WAGON / CHARIOT / GRANDIS / RVR / SPACE RUNNER (б) 1997-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI WAGON / CHARIOT / GRANDIS / RVR / SPACE RUNNER (б) 1997-2003 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
7013312
ISBN
978-5-88850-438-3
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
512
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Бензиновые двигатели
1.8, 2.0, 2.4
Руководство по ремонту, устройству, техническому обслуживанию и эксплуатации автомобилей  Mitsubishi Wagon / Chariot / Grandis / RVR / Space Wagon 1997-2003 годы выпуска, с бензиновыми двигателями  4G93 (1,8л), 4G93 (1,8л GDI), 4G63 (2,0л), 4G64 (2,4л), 4G64 (2,4л GDI)
Издание содержит подробные сведения по диагностике, ремонту и регулировке элементов системы управления бензиновыми двигателями(впрыска топлива и зажигания), ТНВД, инструкции по использованию системы самодиагностики, в т. ч. АКПП и ABS, и рекомендации по регулировке механических и автоматических коробок передач, регулировке и ремонту элементов тормозной системы (включая ABS), рулевого управления, подвески.

Представлены подробные электрические схемы.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Книга предназначена для владельцев автомобилей Мицубиси Вагон / Чариот / Грандис / РВР / Спейс Вагон, специалистов СТО и автосервисов.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Что внутри?
Скрыть оглавление
Идентификация 3
Номер двигателя 3
Номер шасси 3
Идентификационная табличка модели 3
Технические характеристики двигателей 4
Сокращения и условные обозначения 4
Общие инструкции по ремонту 5
Основные параметры автомобиля 6
Точки установки гаражного домкрата и лап подъемника 8

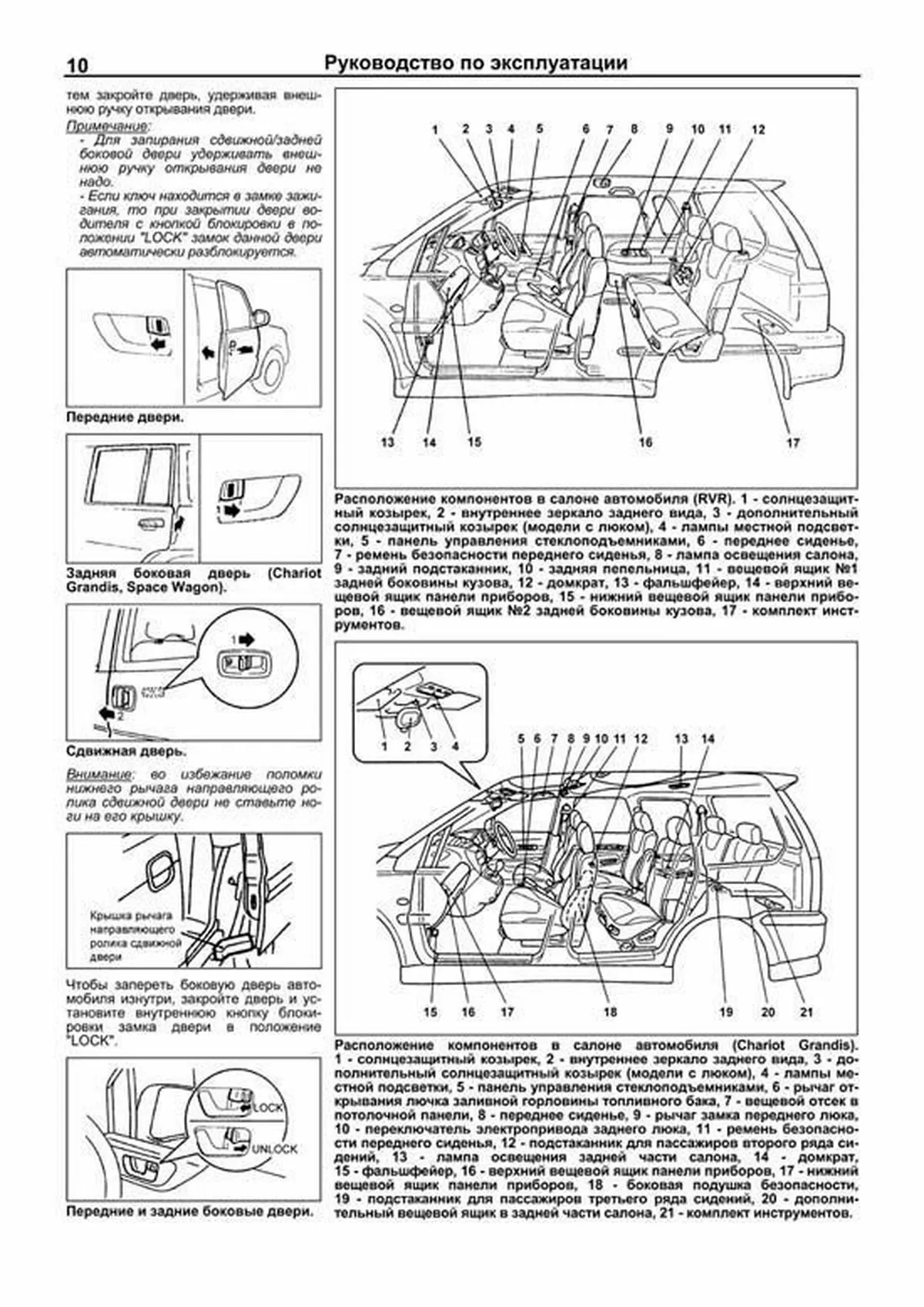

Руководство по эксплуатации 9
Блокировка дверей 9
Противоугонная система (Chariot Grandis) 11
Одометр и счетчики пробега 12
Тахометр 12
Указатель уровня топлива 12
Указатель температуры охлаждающей жидкости 12
Индикаторы комбинации приборов 12
Часы 14
Стеклоподъемники 14
Световая сигнализация на автомобиле 15
Система коррекции положения фар (модификации) 16
Фальшфейер 16
Капот 16
Задняя дверь 16
Лючок заливной горловины топливного бака 17
Управление стеклоочистителями и омывателями 17
Рулевое колесо 18
Управление зеркалами 18
Обогреватель стекла задней двери 19
Антиобледенитель щеток стеклоочистителя лобового стекла 19
Сиденья 19
Ремни безопасности 22
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 23
Люки (модификации) 24
Система поддержания скорости (Chariot Grandis) 25
Система парковки (Chariot Grandis) 26
Управление отопителем и кондиционером 27
Панель управления отопителем и кондиционером с ручным управлением 27
Панель управления отопителем и кондиционером с автоматическим управлением 28
Панель управления задним кондиционером (Chariot Grandis) 28
Многофункциональный дисплей 28
Разъем для подключения дополнительного оборудования 31
Прикуриватель 32
Антиблокировочная система тормозов (ABS) 32
Управление автомобилем с АКПП 32
Система полного привода Full Time 4WD 33
Советы по вождению в различных условиях 34
Буксировка автомобиля 34
Запуск двигателя 35
Неисправности двигателя во время движения 37
Домкрат и инструменты 37
Запасное колесо 38
Поддомкрачивание автомобиля 38
Замена колеса 39
Рекомендации по выбору шин 40
Проверка давления и состояния шин 41
Замена шин 41
Особенности эксплуатации алюминиевых дисков 41
Замена дисков колес 41
Индикаторы износа накладок тормозных колодок 42
Каталитический нейтрализатор и система выпуска 42
Проверка и замена предохранителей 42
Замена ламп 44
Техническое обслуживание и общие процедуры проверки и регулировки 45
Интервалы обслуживания 46
Правила выполнения работ в моторном отсеке 46
Моторное масло и фильтр 48
Проверка уровня моторного масла 48
Замена моторного масла 48
Замена масляного фильтра 48
Проверка воздушного фильтра 49
Охлаждающая жидкость 49
Проверка 49
Замена охлаждающей жидкости 50
Замена топливного фильтра 50
Проверка состояния аккумуляторной батареи 51
Свечи зажигания и высоковольтные провода 52
Проверка и очистка 52
Проверка проводов высокого напряжения (двигатель 4G63T) 53
Проверка угла опережения зажигания 54
Проверка частоты вращения холостого хода 54
Проверка повышенной частоты вращения холостого хода при включении кондиционера 55
Проверка состава отработавших газов на режиме холостого хода 55
Проверка компрессии 55
Проверка разрежения во впускном коллекторе 56
Проверка и регулировка ремней привода навесных агрегатов 57
Проверка приводных ремней 57
Проверка работы натяжителя ремня привода навесных агрегатов (двигатель 4G63T) 58
Регулировка натяжения ремня привода генератора (кроме двигателя 4G63T) 58
Регулировка натяжения ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера (кроме двигателя 4G63T) 58
Проверка состояния ремня привода ГРМ 58
Проверка уровня тормозной жидкости 59
Проверка уровня жидкости гидропривода выключения сцепления (Space Wagon) 59
Проверка уровня жидкости в бачке системы гидроусилителя рулевого управления 59
Масло в МКПП (Space Wagon) 60
Проверка масла 60
Замена масла 60
Рабочая жидкость АКПП 60
Проверка состояния и уровня рабочей жидкости 60
Замена рабочей жидкости 60
Замена фильтра рабочей жидкости АКПП 61
Очистка трубопроводов охладителя рабочей жидкости 61
Масло раздаточной коробки 62
Проверка уровня масла 62
Замена масла 62
Редуктор заднего моста (модели 4WD) 62
Проверка уровня масла в картере редуктора 62
Замена масла в картере редуктора 62
Проверка толщины накладок тормозных колодок 62
Проверка эффективности стояночного тормоза 62
Проверка уровня жидкости в бачке омывателя 63
Заправка системы кондиционирования 63
Замена салонного фильтра 63
Дополнительные проверки 63

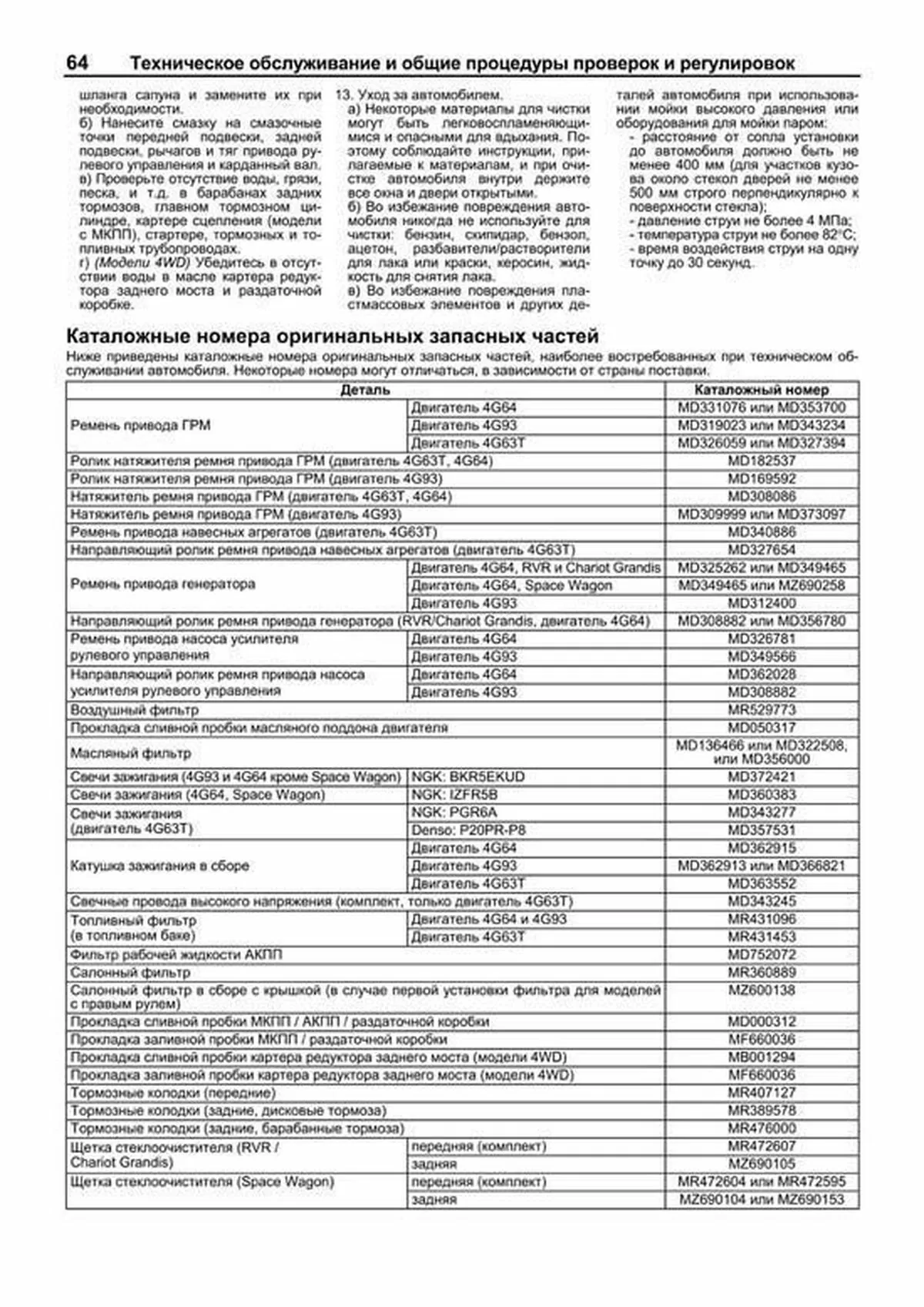

Каталожные номера оригинальных запасных частей 64
Двигатели серии 4G6 - механическая часть 65
Общая информация 65
Проверка гидрокомпенсаторов 66
Диагностика на двигателе 66
Удаление воздуха из гидрокомпенсаторов без снятия их с двигателя 68
Замена ремня привода ГРМ и ремня привода балансирного механизма 69
Распределительные валы и сальники 75
Замена сальников коленчатого вала 80
Головка блока цилиндров (замена прокладки) 81
Двигатель в сборе 83
Двигатель 4G93 - механическая часть 87
Общая информация 87
Проверка гидрокомпенсаторов 87
Диагностика двигателя 87
Удаление воздуха из гидрокомпенсаторов без снятия их с двигателя 88
Замена ремня привода ГРМ 88
Распределительные валы и сальники 92
Замена сальников коленчатого вала 95
Головка блока цилиндров (замена прокладки) 96
Двигатель в сборе 97
Двигатель - общие процедуры ремонта 100

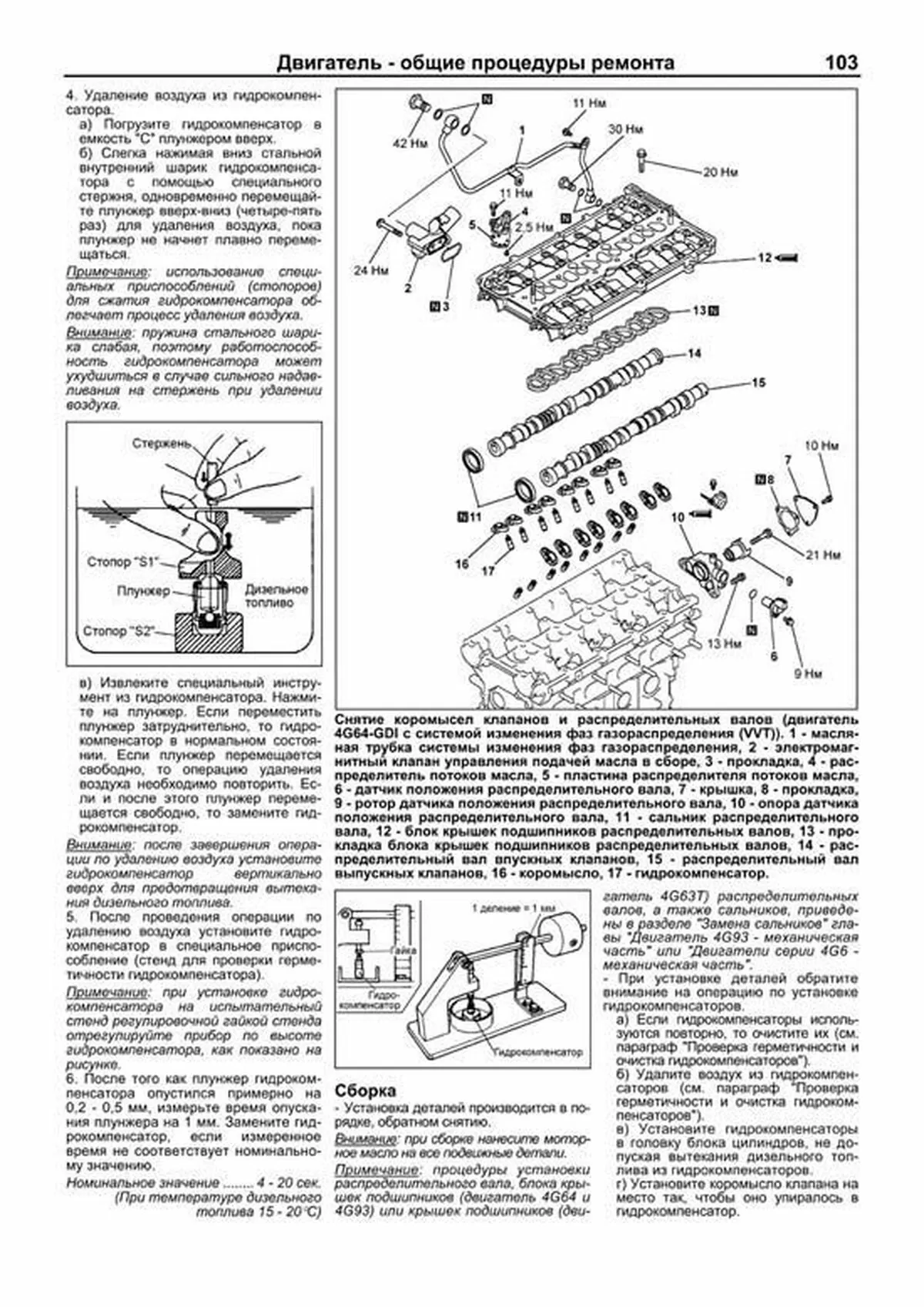

Коромысла клапанов и распределительные валы 100
Головка блока цилиндров и клапаны 104
Поршень и шатун 108
Блок цилиндров, коленчатый вал, маховик (МКПП) и пластина привода гидротрансформатора (АКПП) 112
Опоры силового агрегата 118
Опора двигателя 118
Опора коробки передач 118
Опоры силового агрегата 119
Поперечная балка передней подвески 119
Система охлаждения 121
Общая информация 121
Проверки и регулировки на автомобиле 121
Термостат 121
Насос охлаждающей жидкости 122
Шланги и трубки системы охлаждения 123
Радиатор и электровентилятор системы охлаждения 126
Система смазки 128
Общая информация 128
Датчики и клапаны 128
Проверка давления моторного масла 129
Масляный поддон 129
Корпус масляного насоса (двигатель 4G93) 132
Корпус масляного насоса и уравновешивающие валы (двигатель 4G64 и 4G63T) 133
Система впрыска топлива (MPI) 137
Общие правила при работе с электронной системой управления 137
Диагностика системы впрыска топлива 139
Общая информация 139
Считывание кодов неисправностей без тестера (тип STD) 140
Считывание диагностических кодов неисправностей с помощью тестера 140
Диагностика автомобиля с системой OBD-II (EOBD) 141
Рекомендации к поиску неисправностей по кодам 141
Поиск неисправностей при дорожных испытаниях 141
Пояснения по работе системы в аварийном режиме (замены некорректных сигналов) 142
Периодическое обслуживание 146
Проверка компонентов системы впрыска топлива 149
Проверка компонентов системы впрыска топлива с помощью осциллографа 153
Форсунки 159
Корпус дроссельной заслонки 159
Топливный бак 159
Снятие и установка 159
Замена узла топливного насоса и дополнительного датчика уровня топлива 160
Педаль акселератора 160
Система впрыска топлива (GDI) 162
Общая информация 162
Периодическое обслуживание 163
Диагностика системы впрыска топлива 171
Общая информация 171
Считывание диагностических кодов неисправностей 172
Стирание диагностических кодов неисправностей без тестера 172
Проверки на разъеме электронного блока управления двигателем 172
Проверка компонентов системы впрыска топлива 200
Проверка компонентов системы впрыска топлива с помощью осциллографа 206
Снятие и установка компонентов системы впрыска топлива 209
Топливный бак 218
Педаль акселератора 218
Датчик положения педали акселератора 218
Система снижения токсичности ОГ 220
Общая информация 220
Система принудительной вентиляции картера 220
Система улавливания паров топлива 221
Система рециркуляции отработавших газов 223
Каталитический нейтрализатор 225
Системы впуска, выпуска и турбонаддува 226
Система турбонаддува (двигатель 4G63Т) 226
Промежуточный охладитель наддувочного воздуха (двигатель 4G63T) 227
Впускной коллектор 227
Выпускной коллектор 231
Турбокомпрессор 233
Трубы системы выпуска, глушитель и каталитический нейтрализатор 235
Система зажигания 236
Общая информация 236
Проверки и регулировки 236
Свечи и катушки зажигания 238
Датчики 238
Система запуска 241
Общая информация 241
Проверки и регулировки 241
Стартер 242
Система зарядки 245
Общая информация 245
Меры предосторожности при обслуживании 245
Проверка падения выходного напряжения генератора 245
Проверка тока отдачи генератора 245
Проверка регулируемого напряжения 246
Генератор 247
Снятие и установка 247
Разборка 248
Проверка деталей генератора 248
Сборка 250
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 250
Сцепление (Space Wagon) 251
Проверка уровня рабочей жидкости сцепления 251
Прокачка гидропривода выключения сцепления 251
Педаль сцепления 251
Проверка и регулировка расположения педали 251
Снятие и установка 252
Гидропривод выключения сцепления 252
Главный цилиндр гидропривода выключения сцепления 252
Рабочий цилиндр гидропривода выключения сцепления 252
Механическая коробка передач (Space Wagon) 253
Общая информация 253
Проверка датчика температуры масла в коробке передач 253
Механизм выбора и переключения передач 253
Рычаг переключения передач 254
Коробка передач в сборе 254
Раздаточная коробка 256
Автоматическая коробка передач 257
Общая информация 257
Диагностика КПП 257
Считывание кодов неисправностей 257
Удаление кодов неисправностей 258
Пояснения по работе системы самодиагностики 258
Проверка электрической части системы управления АКПП 258
Проверка механических систем АКПП 262
Дорожные испытания 262
Проверка гидротрансформатора на полностью заторможенном автомобиле (stall test) 266
Проверка давления в гидросистеме управления 267
Основные проверки и регулировки 269
Система блокировки замка зажигания и селектора АКПП 270
Селектор и трос управления АКПП 271
Коробка передач в сборе 272
Раздаточная коробка 274
Основные технические данные АКПП 274
Карданный вал 275
Задний редуктор 277
Предварительные проверки 277
Опора и кронштейн редуктора 278
Редуктор в сборе 278
Приводные валы 280
Передние приводные валы 280
Задние приводные валы (модели 4WD) 285
Подвеска 288
Передняя подвеска 288
Проверка и регулировка углов установки передних колес 288
Ступица переднего колеса 289
Поворотный кулак 290
Стойка передней подвески 290
Нижний рычаг передней подвески 291
Снятие и установка 291
Замена защитного чехла шаровой опоры нижнего рычага 292
Замена задней втулки нижнего рычага 293
Стабилизатор поперечной устойчивости 293
Основные технические данные передней подвески 294
Задняя подвеска 295
Проверка и регулировка углов установки задних колес 295
Ступица заднего колеса (модели 2WD) 295
Задний амортизатор 296
Пружина задней подвески 297
Рычаг задней подвески 297
Снятие 297
Установка 298
Проверка момента страгивания подшипника ступицы (модели 4WD) 299
Поперечная балка задней подвески 299
Стабилизатор поперечной устойчивости 301
Основные технические данные задней подвески 301
Рулевое управление 302
Проверки и регулировки 302
Рулевая колонка 304
Рулевой механизм 305
Насос гидроусилителя рулевого управления 313
Трубки и шланги системы гидроусилителя рулевого управления 315
Основные технические данные рулевого управления 316
Тормозная система 317
Прокачка тормозной системы 317
Проверка тормозных колодок 317
Проверка датчика уровня тормозной жидкости 318
Педаль тормоза 318
Главный тормозной цилиндр и вакуумный усилитель тормозов 319
Проверка работы вакуумного усилителя тормозов 319
Поверка работы обратного клапана 320
Клапан перераспределения тормозных усилий в зависимости от ускорения торможения (RVR, Chariot Grandis) 321
Клапан перераспределения тормозных усилий в зависимости от нагрузки на заднюю ось (Space Wagon) 321
Дисковые тормоза 322
Барабанные тормоза (RVR, Chariot Grandis) 325
Стояночный тормоз 327
Рычаг стояночного тормоза 327
Трос привода стояночного тормоза 328
Механизм стояночного тормоза (барабанные тормоза) 328
Механизм стояночного тормоза (дисковые тормоза) 328
Антиблокировочная система тормозов (ABS) 330
Общая информация 330
Диагностика системы ABS 330
Проверка системы ABS при помощи тестера 331
Проверка системы ABS при помощи тестера 333
Проверка реле индикатора ABS 333
Блок управления ABS/модулятор давления 334
Датчики частоты вращения колес 335
Датчик замедления (модели 4WD) 336
Кузов 337
Проверки и регулировки 337
Капот 339
Крыло 339
Лючок заливной горловины топливного бака 340
Лобовое стекло 340
Боковое стекло багажного отделения 342
Боковое стекло (RVR) 343
Стекло сдвижной двери (RVR) 343
Стекло задней двери 343
Боковая дверь в сборе 344
Стекло боковой двери и стеклоподъемник 344
Замок и ручка боковой двери 347
Направляющая стекла двери и уплотнители боковой двери 347
Сдвижная дверь в сборе (RVR) 347
Замок и ручка сдвижной двери (RVR) 348
Уплотнитель сдвижной двери (RVR) 348
Задняя дверь 349
Замок и ручка задней двери 349
Люк (RVR, Space Wagon) 349
Передний люк (Chariot Grandis c 0299 г) 350
Задний люк (Chariot Grandis c 0299 г) 351
Наружные элементы кузова 352
Передний бампер 352
Задний бампер 352
Держатель запасного колеса (RVR Sport Gear) 352
Решетка радиатора 352
Дополнительные наружные элементы 357
Накладки и молдинги 357
Стеклоочиститель и омыватель лобового стекла 357
Стеклоочиститель и омыватель стекла задней двери 362
Омыватель фар (Space Wagon) 362
Боковое зеркало заднего вида 362
Интерьер 364
Панель приборов 364
Отделка салона 365
Внутреннее зеркало заднего вида 365
Отделочная панель боковой двери и водонепроницаемая пленка 372
Отделочная панель сдвижной двери и водонепроницаемая пленка (RVR) 372
Отделка задней двери и водонепроницаемая пленка 372
Переднее сиденье 372
Заднее сиденье (RVR) или сиденье второго ряда (Space Wagon, Chariot Grandis) 374
Ремень безопасности переднего сиденья 374
Ремни безопасности заднего сиденья (RVR) 374
Ремни безопасности сидений второго и третьего рядов (Space Wagon, Chariot Grandis) 375
Отопитель, кондиционер и система вентиляции 376
Меры техники безопасности при техническом обслуживании и ремонте 376
Основные проверки 376
Работы с системой кондиционирования 378
Заправка системы кондиционирования 378
Дозаправка системы кондиционирования от баллона в случае низкого уровня хладагента 379
Заливка компрессорного масла в систему кондиционирования 379
Откачка хладагента из системы кондиционирования 379
Испытание эффективности работы кондиционера 379
Устранение утечек 380
Устранение шумов от компрессора 380
Кондиционер с ручным управлением 381
Панель управления кондиционером и отопителем в сборе 382
Блок кондиционера и отопителя и блок электровентилятора отопителя 383
Электродвигатель вентилятора отопителя, электронный блок управления кондиционером и сервопривод заслонки забора воздуха 385
Компрессор и ремень привода навесных агрегатов 386
Конденсатор и электродвигатель вентилятора конденсатора 387
Блок заднего кондиционера (Chariot Grandis) 388
Трубопроводы системы кондиционирования 389
Воздуховоды системы вентиляции 389
Снятие и установка заднего воздуховода системы вентиляции 389
Отличия для кондиционера с автоматическим управлением (RVR, Chariot Grandis) 390
Панель управления кондиционером (блок управления кондиционером) 391
Сервоприводы заслонок и электродвигатель вентилятора отопителя 391
Компрессор и ремень привода навесных агрегатов 392
Датчики системы кондиционирования и отопления 395
Система безопасности (SRS) 397
Общая информация 397
Меры безопасности при техническом обслуживании 398
Поиск неисправностей 399
Техническое обслуживание системы SRS 399
Электронный блок управления SRS 407
Модули фронтальных подушек безопасности и спиральный провод 407
Модуль боковой подушки безопасности 409
Датчики бокового удара 409
Ремень безопасности с преднатяжителем (Space Wagon) 410
Электрооборудование кузова 411
Общая информация 411
Замок зажигания 411
Аккумуляторная батарея 412
Центральный замок 412
Система дистанционного управления центральным замком 413
Комбинация приборов 414
Фары и освещение 415
Стеклоочистители и стеклоомыватели 419
Антиобледенитель щеток (RVR) 421
Обогреватель заднего стекла 421
Стеклоподъемники с электроприводом 422
Электропривод боковых зеркал заднего вида 424
Электропривод люка крыши 424
Звуковой сигнал 426
Прикуриватель 426
Аудиосистема 426
Иммобилайзер (Space Wagon) 430
Схемы электрооборудования 434
Пояснения к схемам электрооборудования 434
Монтажные блоки 435
Расположение компонентов 435
Монтажный блок в салоне 437
Блок реле в моторном отсеке 438
Схемы электрооборудования 440
Система электропитания 440
Система запуска 441
Система зажигания (GDI) 441
Система зажигания (4G63-T/C) 442
Система зарядки 442
Система управления электровентиляторами 442
Система управления двигателем 4G93-GDI 443
Система управления двигателем 4G64-GDI 447
Дополнительный разъем для подключения системы дистанционного запуска двигателя 452
Система управления двигателем 4G63-T/C (модели с МКПП) 452
Система управления двигателем 4G63-T/C (модели с АКПП) 454
Система управления АКПП (INVECS-II 4AT) (GDI) 456
Система управления АКПП (INVECS-II 4AT) (4G63-T/C) 460
Фары (4G93-GDI) 462
Фары (4G64-GDI) 463
Фары (4G63-T/C с ксеноновыми фарами) 464
Корректор фар 465
Передние габариты, задние габариты и подсветка номерного знака 466
Противотуманные фары 467
Лампа освещения салона; лампа освещения багажного отделения 467
Подсветка вещевого ящика 468
Подсветка проемов дверей 468
Подсветка замка зажигания 469
Указатели поворота и аварийная сигнализация 469
Стоп-сигналы 470
Фонари заднего хода (модели с МКПП) 470
Фонари заднего хода и зуммер системы предупреждения положения "R" рычага селектора АКПП 471
Измерители и указатели 471
Индикаторы комбинации приборов 472
Стеклоподъемники с электроприводом 472
Центральный замок (модели без системы дистанционного управления замками дверей) 474
Центральный замок (модели с системой дистанционного управления замками дверей) 474
Звуковой сигнал 476
Двойная блокировка замка сдвижной двери 476
Кондиционер с ручным управлением 477
Кондиционер с автоматическим управлением 478
Очистители и омыватели лобового стекла 479
Очиститель и омыватель заднего стекла 480
Обогреватель заднего стекла и обогреватели боковых зеркал заднего вида (модели с кондиционером с ручным управлением) 481
Обогреватель заднего стекла и обогреватели боковых зеркал заднего вида (модели с кондиционером с автоматическим управлением) 481
Подогреватель щеток очистителей лобового стекла 482
Боковые зеркала заднего вида с электроприводом (модели без системы складывания зеркал) 482
Боковые зеркала заднего вида с электроприводом (модели с системой складывания зеркал) 483
Мультикоммуникационная система Mitsubishi (MMCS) (модели с маленьким дисплеем) 484
Мультикоммуникационная система Mitsubishi (MMCS) (модели с большим дисплеем) 485
Аудиосистема (RVR с 011999 г) 487
Часы (модели без системы MMCS) 487
Прикуриватель и подсветка пепельницы 487
Зуммер предупреждения о включенном освещении 488
Зуммер предупреждения о ключе оставленном в замке зажигания 488
Антиблокировочная система тормозов (ABS) 489
Разъем для подключения дополнительного оборудования 490
Система пассивной безопасности (SRS) (модели без боковых подушек безопасности) 491
Система пассивной безопасности (SRS) (модели с боковыми подушками безопасности) 491
Люк крыши с электроприводом 492
Система поддержания постоянной скорости (RVR с 101999 г) 492
Система иммобилайзера (Space Wagon, GDI) 494
Разъемы 495
Расположение разъемов 495
Общая схема электропроводки (RVR) 495
Жгут проводов в моторном отсеке (RVR, 4G93) 496
Жгут проводов в моторном отсеке (RVR, 4G64) 497
Жгут проводов в моторном отсеке (RVR, 4G63) 498
Жгут проводов в моторном отсеке (Space Wagon, 4G64) 499
500
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Примечание: Для запирания сдвижной/задней боковой двери удерживать внешнюю ручку открывания двери не надо Если ключ находится в замке зажигания, то при закрытии двери водителя с кнопкой блокировки в положении "LOCK" замок данной двери автоматически разблокируется Передние двери Задняя боковая дверь (Chariot Grandis, Space Wagon) Сдвижная дверь Внимание: во избежание поломки нижнего рычага направляющего ролика сдвижной двери не ставьте ноги на его крышку Чтобы запереть боковую дверь автомобиля изнутри, закройте дверь и установите внутреннюю кнопку блокировки замка двери в положение "LOCK" Передние и задние боковые двери Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ":
б) Нанесите смазку на смазочные точки передней подвески, задней подвески, рычагов и тяг привода рулевого управления и карданный вал в) Проверьте отсутствие воды, грязи, песка, и тд в барабанах задних тормозов, главном тормозном цилиндре, картере сцепления (модели с МКПП), стартере, тормозных и топливных трубопроводах г) (Модели 4WD) Убедитесь в отсутствии воды в масле картера редуктора заднего моста и раздаточной коробке 13 Уход за автомобилем а) Некоторые материалы для чистки могут быть легковоспламеняющимися и опасными для вдыхания Поэтому соблюдайте инструкции, прилагаемые к материалам, и при очистке автомобиля внутри держите все окна и двери открытыми б) Во избежание повреждения автомобиля никогда не используйте для чистки: бензин, скипидар, бензол, ацетон, разбавители/растворители для лака или краски, керосин, жидкость для снятия лака в) Во избежание повреждения пластмассовых элементов и других деталей автомобиля при использовании мойки высокого давления или оборудования для мойки паром: расстояние от сопла установки до автомобиля должно быть не менее 400 мм (для участков кузова около стекол дверей не менее 500 мм строго перпендикулярно к поверхности стекла); давление струи не более 4 МПа; температура струи не более 82?С; время воздействия струи на одну точку до 30 секунд Каталожные номера оригинальных запасных частей Ниже приведены каталожные номера оригинальных запасных частей, наиболее востребованных при техническом обслуживании автомобиля Некоторые номера могут отличаться, в зависимости от страны поставки Деталь Каталожный номер Двигатель 4G64 MD331076 или MD353700 Ремень привода ГРМ Двигатель 4G93 MD319023 или MD343234 Двигатель 4G63T MD326059 или MD327394 Ролик натяжителя ремня привода ГРМ (двигатель 4G63T, 4G64) MD182537 Ролик натяжителя ремня привода ГРМ (двигатель 4G93) MD169592 Натяжитель ремня привода ГРМ (двигатель 4G63T, 4G64) MD308086 Натяжитель ремня привода ГРМ (двигатель 4G93) MD309999 или MD373097 Ремень привода навесных агрегатов (двигатель 4G63T) MD340886 Направляющий ролик ремня привода навесных агрегатов (двигатель 4G63T) MD327654 Двигатель 4G64, RVR и Chariot Grandis MD325262 или MD349465 Ремень привода генератора Двигатель 4G64, Space Wagon MD349465 или MZ690258 Двигатель 4G93 MD312400 Направляющий ролик ремня привода генератора (RVR/Chariot Grandis, двигатель 4G64) MD308882 или MD356780 Ремень привода насоса усилителя Двигатель 4G64 MD326781 рулевого управления Двигатель 4G93 MD349566 Направляющий ролик ремня привода насоса Двигатель 4G64 MD362028 усилителя рулевого управления Двигатель 4G93 MD308882 Воздушный фильтр MR529773 Прокладка сливной пробки масляного поддона двигателя MD050317 Масляный фильтр MD136466 или MD322508, или MD356000 Свечи зажигания (4G93 и 4G64 кроме Space Wagon) NGK: BKR5EKUD MD372421 Свечи зажигания (4G64, Space Wagon) NGK: IZFR5B MD360383 Свечи зажигания NGK: PGR6A MD343277 (двигатель 4G63T) Denso: P20PR-P8 MD357531 Двигатель 4G64 MD362915 Катушка зажигания в сборе Двигатель 4G93 MD362913 или MD366821 Двигатель 4G63T MD363552 Свечные провода высокого напряжения (комплект, только двигатель 4G63T) MD343245 Топливный фильтр Двигатель 4G64 и 4G93 MR431096 (в топливном баке) Двигатель 4G63T MR431453 Фильтр рабочей жидкости АКПП MD752072 Салонный фильтр MR360889 Салонный фильтр в сборе с крышкой (в случае первой установки фильтра для моделей с правым рулем) MZ600138 Прокладка сливной пробки МКПП / АКПП / раздаточной коробки MD000312 Прокладка заливной пробки МКПП / раздаточной коробки MF660036 Прокладка сливной пробки картера редуктора заднего моста (модели 4WD) MB001294 Прокладка заливной пробки картера редуктора заднего моста (модели 4WD) MF660036 Тормозные колодки (передние) MR407127 Тормозные колодки (задние, дисковые тормоза) MR389578 Тормозные колодки (задние, барабанные тормоза) MR476000 Щетка стеклоочистителя (RVR / передняя (комплект) MR472607 Chariot Grandis) задняя MZ690105 Щетка стеклоочистителя (Space Wagon) передняя (комплект) MR472604 или MR472595 задняя MZ690104 или MZ690153 Пример текста из раздела " Двигатель общие процедуры ремонта ":
4 Удаление воздуха из гидрокомпенсатора а) Погрузите гидрокомпенсатор в емкость "C" плунжером вверх б) Слегка нажимая вниз стальной внутренний шарик гидрокомпенсатора с помощью специального стержня, одновременно перемещайте плунжер вверх-вниз (четыре-пять раз) для удаления воздуха, пока плунжер не начнет плавно перемещаться Примечание: использование специальных приспособлений (стопоров) для сжатия гидрокомпенсатора облегчает процесс удаления воздуха Внимание: пружина стального шарика слабая, поэтому работоспособность гидрокомпенсатора может ухудшиться в случае сильного надавливания на стержень при удалении воздуха в) Извлеките специальный инструмент из гидрокомпенсатора Нажмите на плунжер Если переместить плунжер затруднительно, то гидрокомпенсатор в нормальном состоянии Если плунжер перемещается свободно, то операцию удаления воздуха необходимо повторить Если и после этого плунжер перемещается свободно, то замените гидрокомпенсатор Внимание: после завершения операции по удалению воздуха установите гидрокомпенсатор вертикально вверх для предотвращения вытекания дизельного топлива 5 После проведения операции по удалению воздуха установите гидрокомпенсатор в специальное приспособление (стенд для проверки герметичности гидрокомпенсатора) Примечание: при установке гидрокомпенсатора на испытательный стенд регулировочной гайкой стенда отрегулируйте прибор по высоте гидрокомпенсатора, как показано на рисунке 6 После того как плунжер гидрокомпенсатора опустился примерно на 0,2 0,5 мм, измерьте время опускания плунжера на 1 мм Замените гидрокомпенсатор, если измеренное время не соответствует номинальному значению Номинальное значение 4 20 сек (При температуре дизельного топлива 15 20 ?С) Сборка Установка деталей производится в порядке, обратном снятию Внимание: при сборке нанесите моторное масло на все подвижные детали Примечание: процедуры установки распределительного вала, блока крышек подшипников (двигатель 4G64 и 4G93) или крышек подшипников (двигатель 4G63Т) распределительных валов, а также сальников, приведены в разделе "Замена сальников" главы "Двигатель 4G93 механическая часть" или "Двигатели серии 4G6 механическая часть" При установке деталей обратите внимание на операцию по установке гидрокомпенсаторов а) Если гидрокомпенсаторы используются повторно, то очистите их (см параграф "Проверка герметичности и очистка гидрокомпенсаторов") б) Удалите воздух из гидрокомпенсаторов (см параграф "Проверка герметичности и очистка гидрокомпенсаторов") в) Установите гидрокомпенсаторы в головку блока цилиндров, не допуская вытекания дизельного топлива из гидрокомпенсаторов г) Установите коромысло клапана на место так, чтобы оно упиралось в гидрокомпенсатор Снятие коромысел клапанов и распределительных валов (двигатель 4G64-GDI с системой изменения фаз газораспределения (VVT)) 1 масляная трубка системы изменения фаз газораспределения, 2 электромагнитный клапан управления подачей масла в сборе, 3 прокладка, 4 распределитель потоков масла, 5 пластина распределителя потоков масла, 6 датчик положения распределительного вала, 7 крышка, 8 прокладка, 9 ротор датчика положения распределительного вала, 10 опора датчика положения распределительного вала, 11 сальник распределительного вала, 12 блок крышек подшипников распределительных валов, 13 прокладка блока крышек подшипников распределительных валов, 14 распределительный вал впускных клапанов, 15 распределительный вал выпускных клапанов, 16 коромысло, 17 гидрокомпенсатор Пример текста из раздела " Передняя подвеска ":

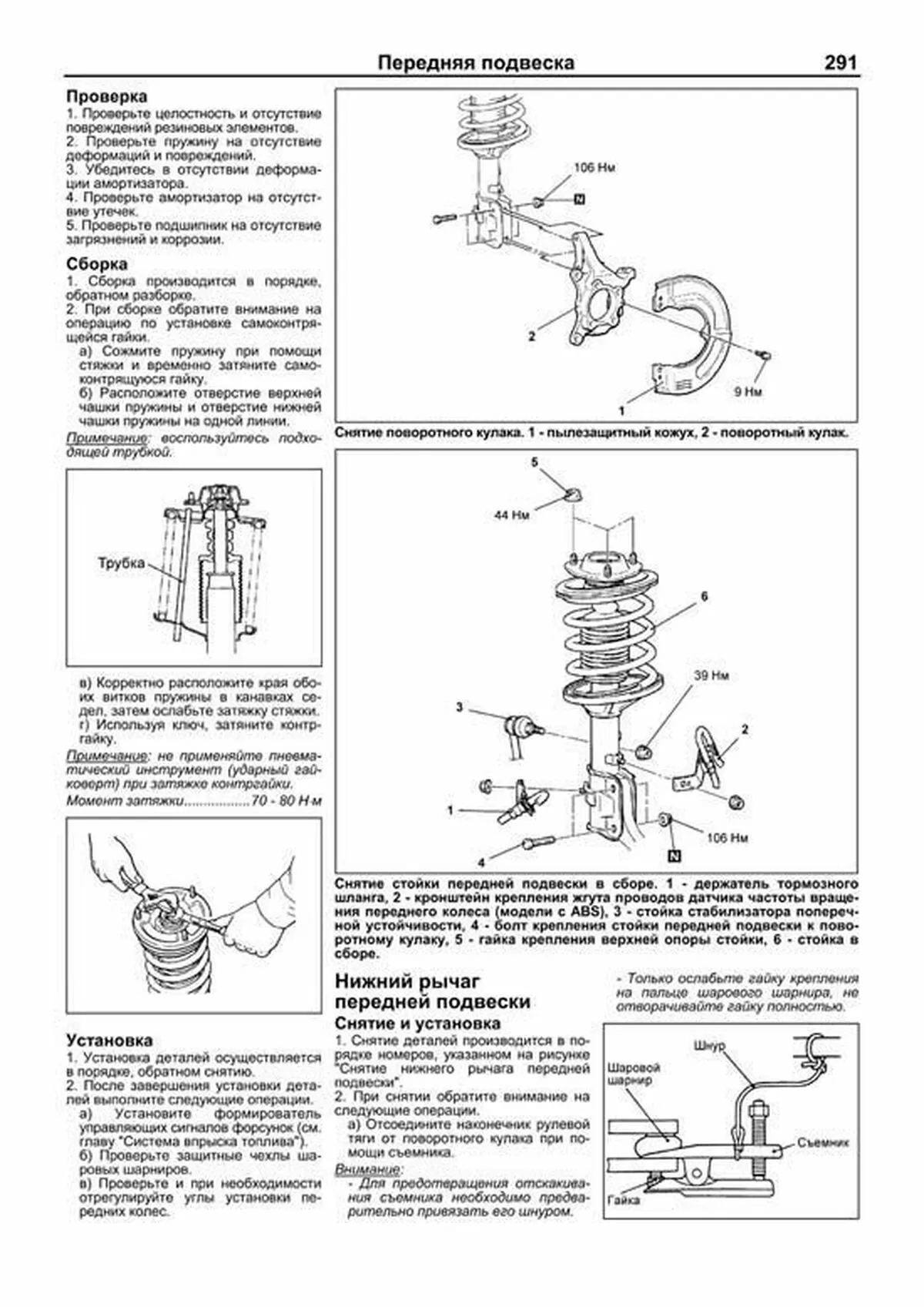

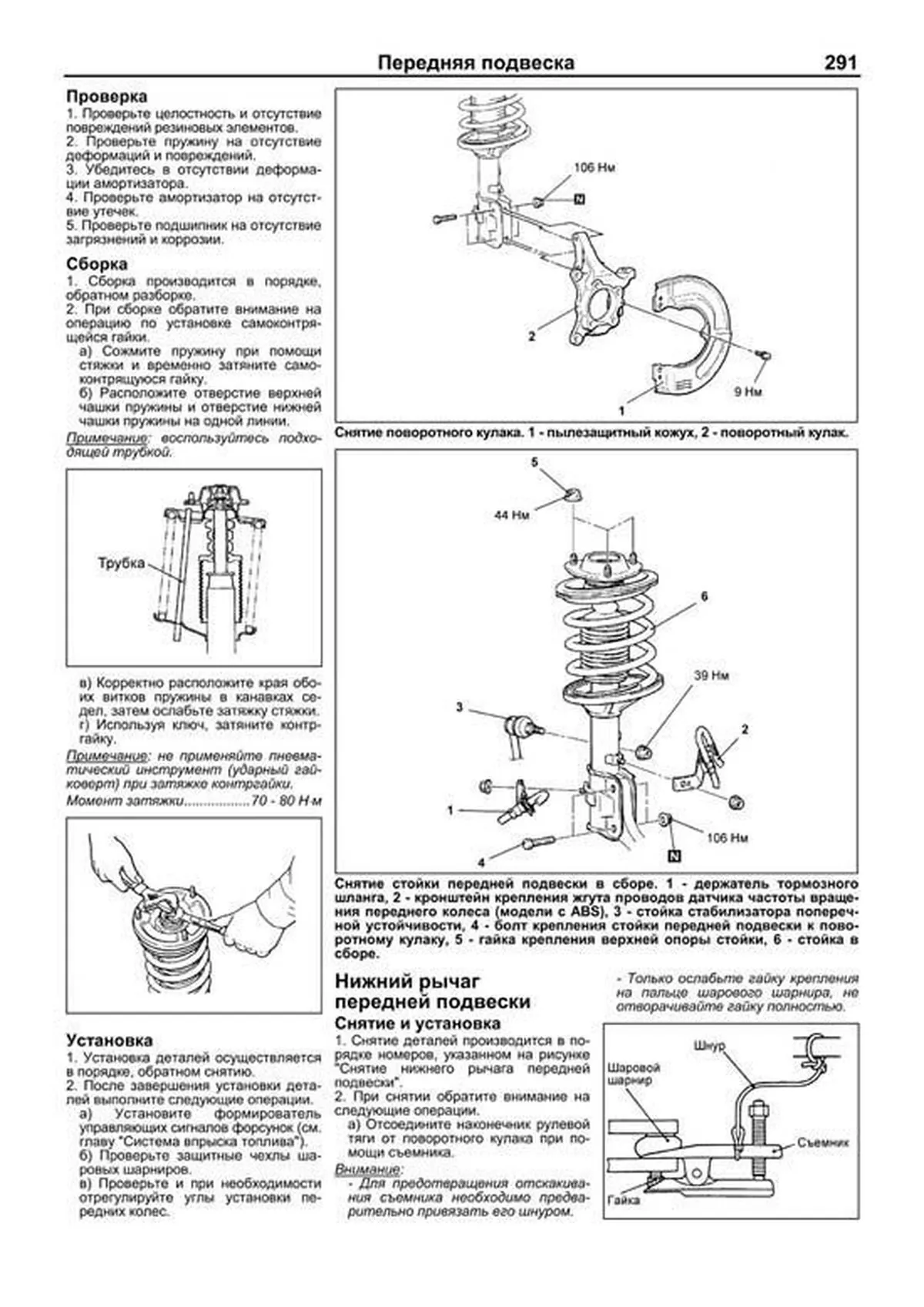

Проверка 1 Проверьте целостность и отсутствие повреждений резиновых элементов 2 Проверьте пружину на отсутствие деформаций и повреждений 3 Убедитесь в отсутствии деформации амортизатора 4 Проверьте амортизатор на отсутствие утечек 5 Проверьте подшипник на отсутствие загрязнений и коррозии Сборка 1 Сборка производится в порядке, обратном разборке 2 При сборке обратите внимание на операцию по установке самоконтрящейся гайки а) Сожмите пружину при помощи стяжки и временно затяните самоконтрящуюся гайку б) Расположите отверстие верхней чашки пружины и отверстие нижней чашки пружины на одной линии Примечание: воспользуйтесь подходящей трубкой в) Корректно расположите края обоих витков пружины в канавках седел, затем ослабьте затяжку стяжки г) Используя ключ, затяните контргайку Примечание: не применяйте пневматический инструмент (ударный гайковерт) при затяжке контргайки Момент затяжки70 80 Н ?м Установка 1 Установка деталей осуществляется в порядке, обратном снятию 2 После завершения установки деталей выполните следующие операции а) Установите формирователь управляющих сигналов форсунок (см главу "Система впрыска топлива") б) Проверьте защитные чехлы шаровых шарниров в) Проверьте и при необходимости отрегулируйте углы установки передних колес Нижний рычаг передней подвески Снятие и установка 1 Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие нижнего рычага передней подвески" 2 При снятии обратите внимание на следующие операции а) Отсоедините наконечник рулевой тяги от поворотного кулака при помощи съемника Внимание: Для предотвращения отскакивания съемника необходимо предварительно привязать его шнуром Только ослабьте гайку крепления на пальце шарового шарнира, не отворачивайте гайку полностью Снятие поворотного кулака 1 пылезащитный кожух, 2 поворотный кулак Снятие стойки передней подвески в сборе 1 держатель тормозного шланга, 2 кронштейн крепления жгута проводов датчика частоты вращения переднего колеса (модели с ABS), 3 стойка стабилизатора поперечной устойчивости, 4 болт крепления стойки передней подвески к поворотному кулаку, 5 гайка крепления верхней опоры стойки, 6 стойка в сборе Пример текста из раздела " Стояночный тормоз ":

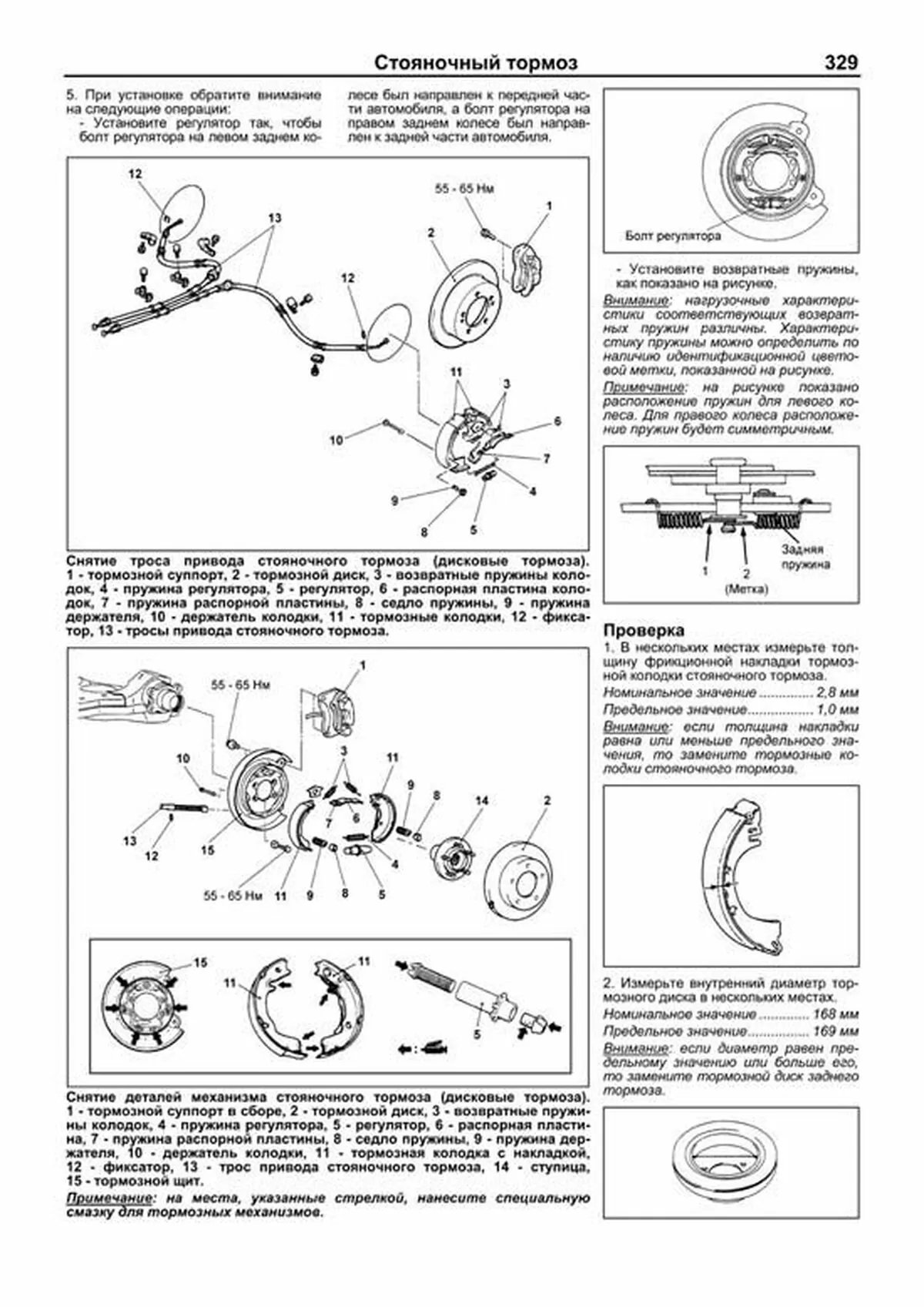

5 При установке обратите внимание на следующие операции: Установите регулятор так, чтобы болт регулятора на левом заднем колесе был направлен к передней части автомобиля, а болт регулятора на правом заднем колесе был направлен к задней части автомобиля Установите возвратные пружины, как показано на рисунке Внимание: нагрузочные характеристики соответствующих возвратных пружин различны Характеристику пружины можно определить по наличию идентификационной цветовой метки, показанной на рисунке Примечание: на рисунке показано расположение пружин для левого колеса Для правого колеса расположение пружин будет симметричным Проверка 1 В нескольких местах измерьте толщину фрикционной накладки тормозной колодки стояночного тормоза Номинальное значение 2,8 мм Предельное значение 1,0 мм Внимание: если толщина накладки равна или меньше предельного значения, то замените тормозные колодки стояночного тормоза 2 Измерьте внутренний диаметр тормозного диска в нескольких местах Номинальное значение 168 мм Предельное значение 169
