Книга: MITSUBISHI GRANDIS бензин с 2004 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-30%
Книга: MITSUBISHI GRANDIS (б) с 2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI GRANDIS (б) с 2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI GRANDIS (б) с 2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI GRANDIS (б) с 2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI GRANDIS (б) с 2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI GRANDIS (б) с 2004 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
703089
ISBN
978-588850-429-1
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
472
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
2.4
В наличии
1 071 ₽
1 530 ₽
Добавить в корзину
В корзину
Предсказание форс-мажора на дороге – вещь, как известно, практически невозможная, а учитывая среднее качество наших дорог, да и услуг станций техобслуживания, несмотря на все возрастающее количество транспорта, многие автовладельцы предпочитают не ждать аварии или поломки и запасаются качественной литературой по ремонту и обслуживанию своего автомобиля.

Именно таким качественным изданием является представляемый вам иллюстрированный информационный справочник, который расскажет все об устройстве, руководстве по эксплуатации и техническому обслуживанию автомобилей марки Mitsubishi Grandis с 2004 года выпуска, с бензиновыми двигателями 4G69 (2,4 л).

Имея его при себе, вы не только лучше изучите внутреннее устройство вашего автомобиля, но и приобретете необходимые знания по устранению неполадок и поломок даже вдали от ближайшей станции техобслуживания. Кроме этого, даже при плановом или разовом посещении ТО будет отнюдь не лишним иметь при себе это полезное издание, ведь опытные автолюбители знают, что часто автомеханики спрашивают у клиентов наличие справочной литературы по устройству их автомобиля. Часто это помогает избежать недоразумений и лишних неисправностей в автомобиле.

Есть у таких книг как руководство по ремонту Mitsubishi Grandis и совсем иное применение. Их можно использовать как полноценные наглядные и обучающие пособия, способствующие изучению внутреннего устройства автомобиля, его особенностей, обучению правильному обращению с ним и грамотной эксплуатации. В книге приводятся не только пошаговые инструкции и описания устройства автомобиля, но приведены и подробные иллюстрации, фотографии и схемы работы различных элементов.

В издание вошли основные данные по техобслуживанию и устранению неисправностей в представленной модели автомобиля, приводятся подробные инструкции по эксплуатации системы самодиагностики двигателя, электросистемы распределения усилий тормоза, системы курсовой устойчивости, системы мультиплексной связи, систем кондиционирования и поддержания скорости.

Представленное пособие издается в мягком переплете и на все время использования  станет верным помощником и грамотным советчиком, способным оказать квалифицированную помощь для всех без исключения владельцев автомобилей марки Mitsubishi Grandis, сотрудников автоцентров, работников дорожных СТО, автомехаников в мастерских и различных автосервисах.



Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Может стать замечательным подарком по любому случаю вашим родным и близким, коллегам или друзьям.
Заказать прямо сейчас
Показать Оглавление
Скрыть Оглавление

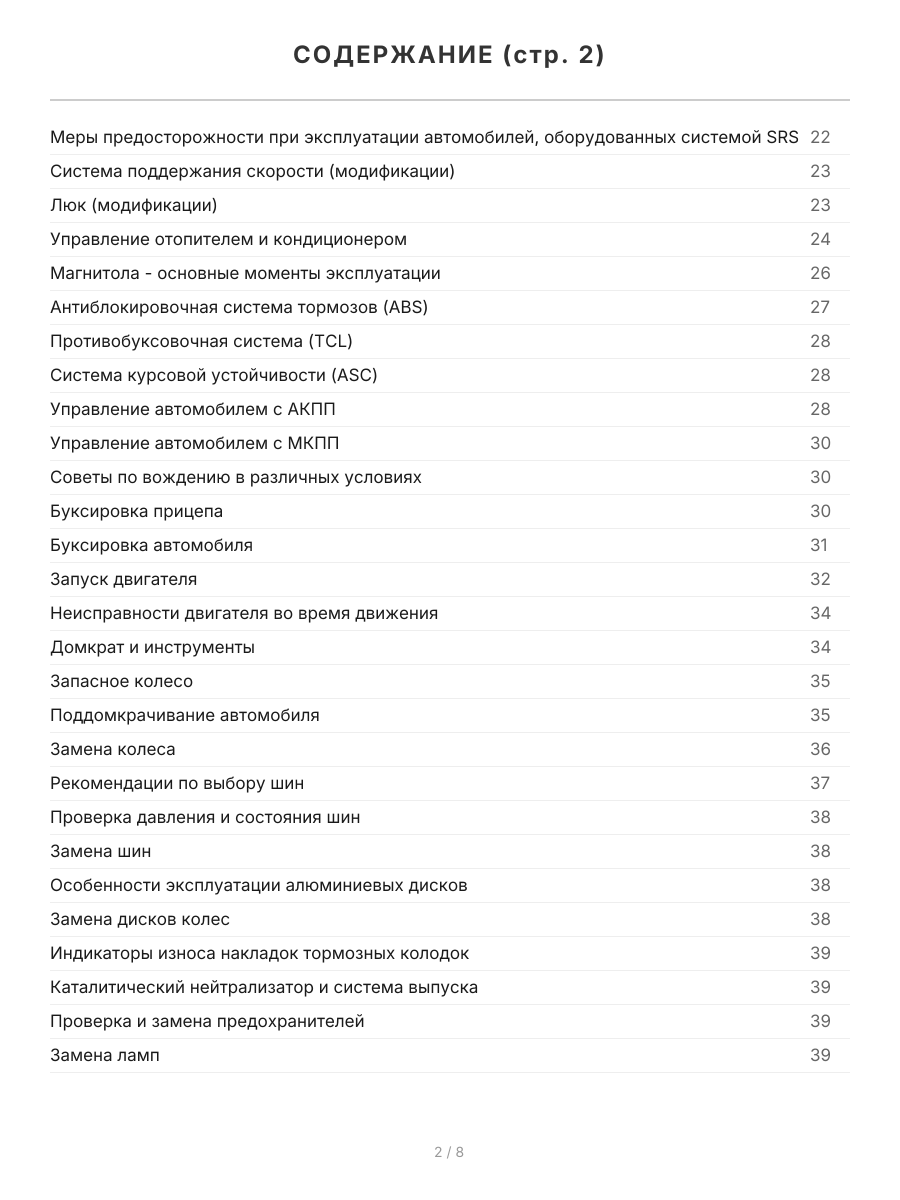

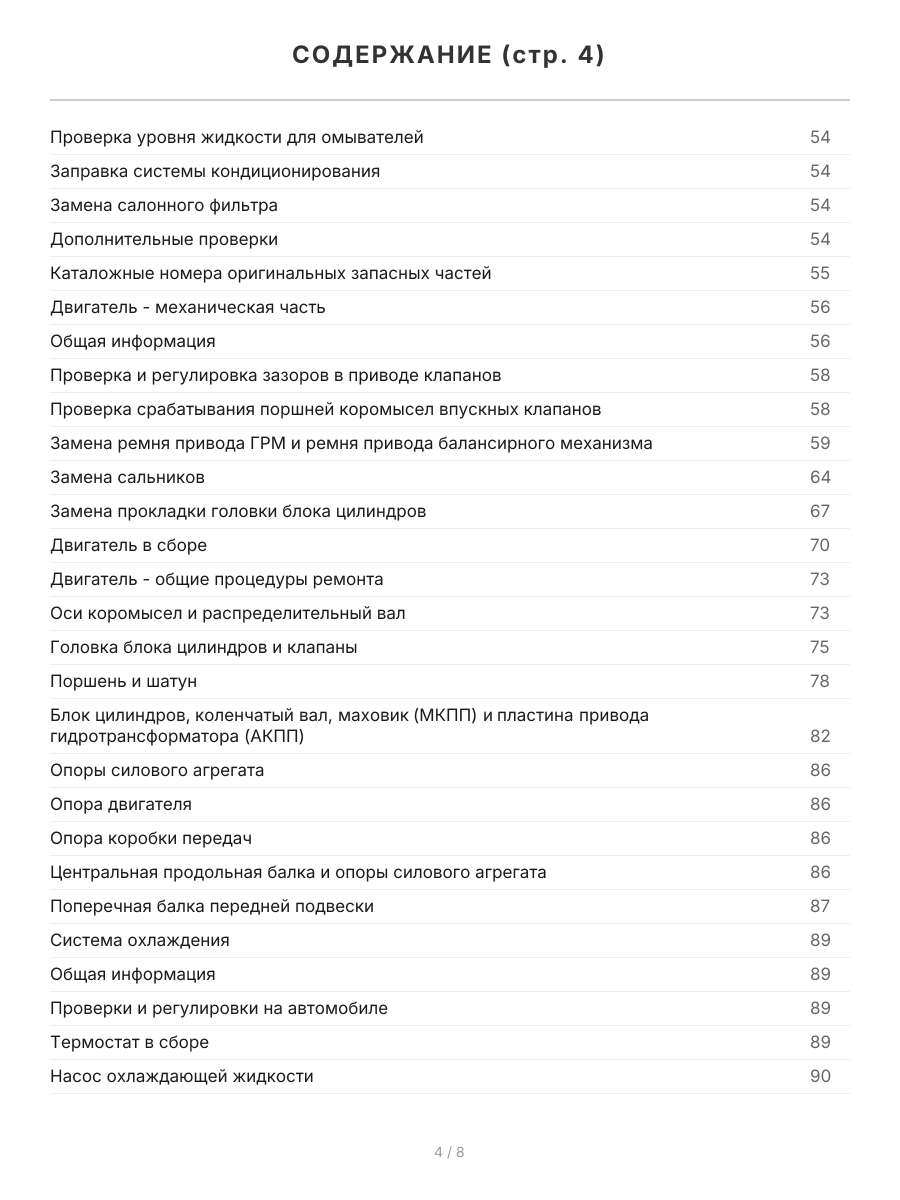

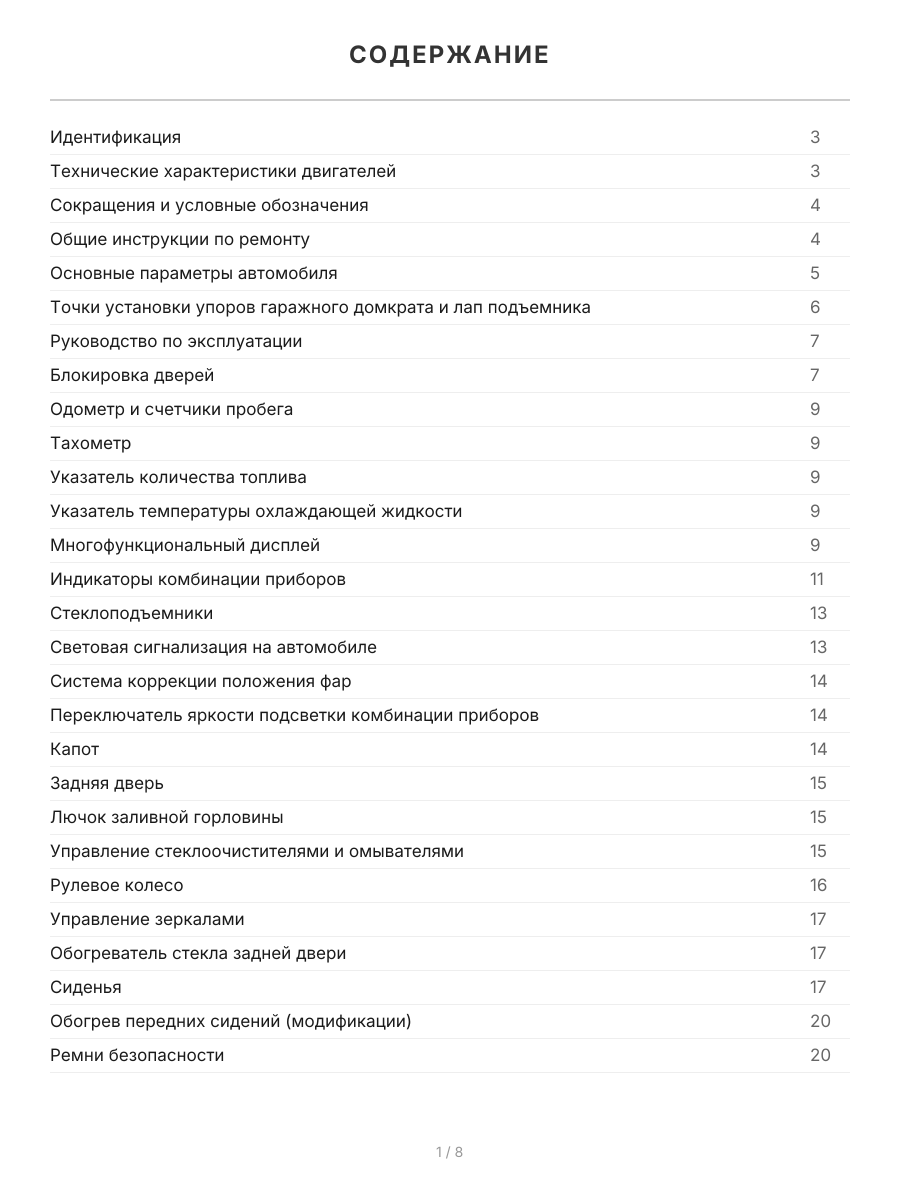

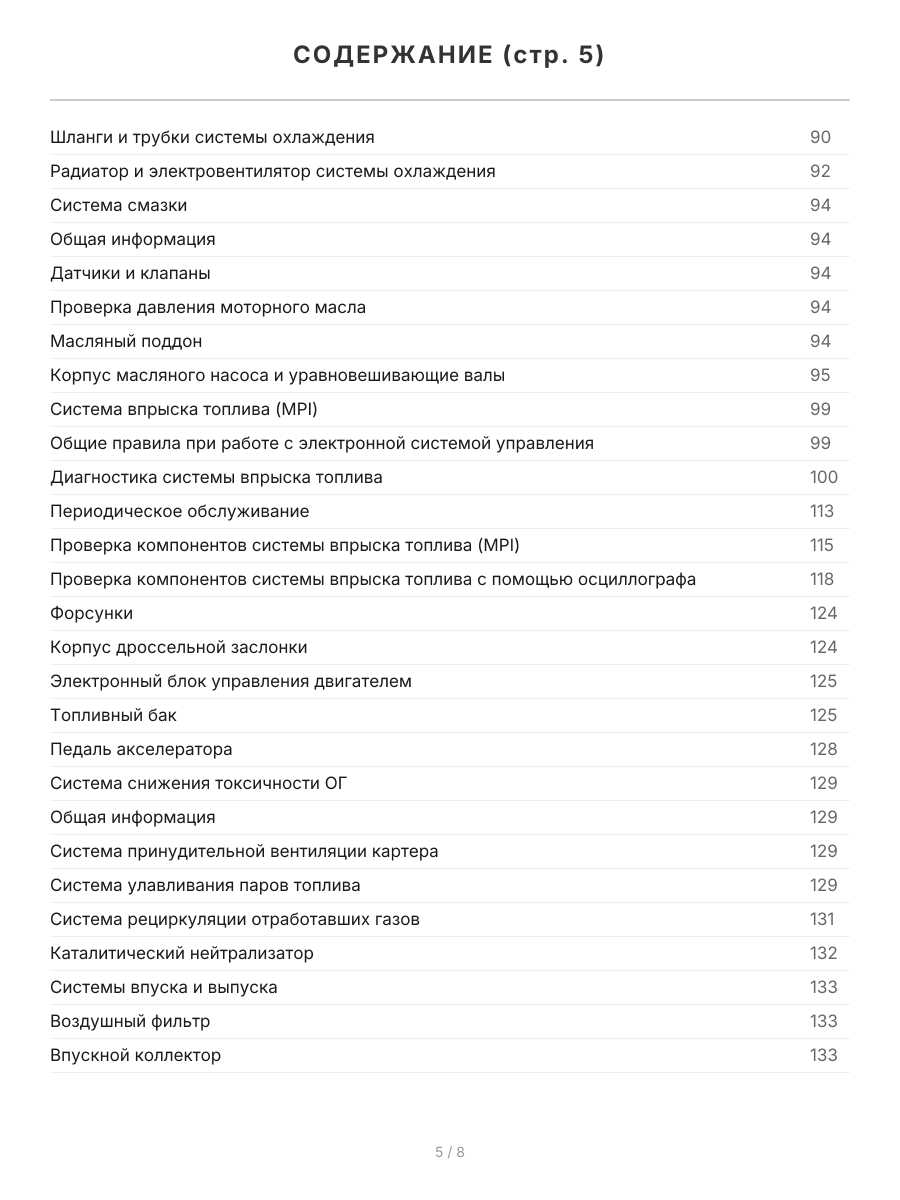

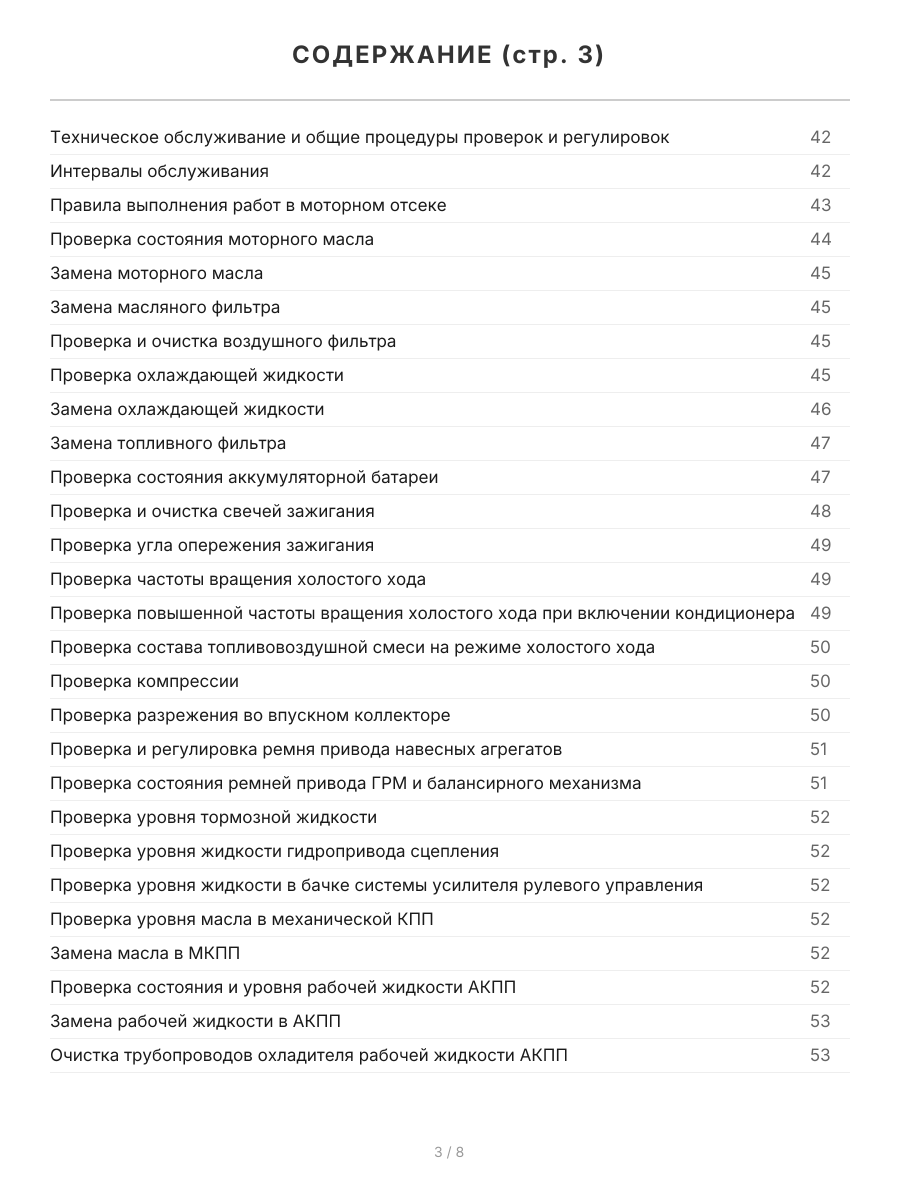

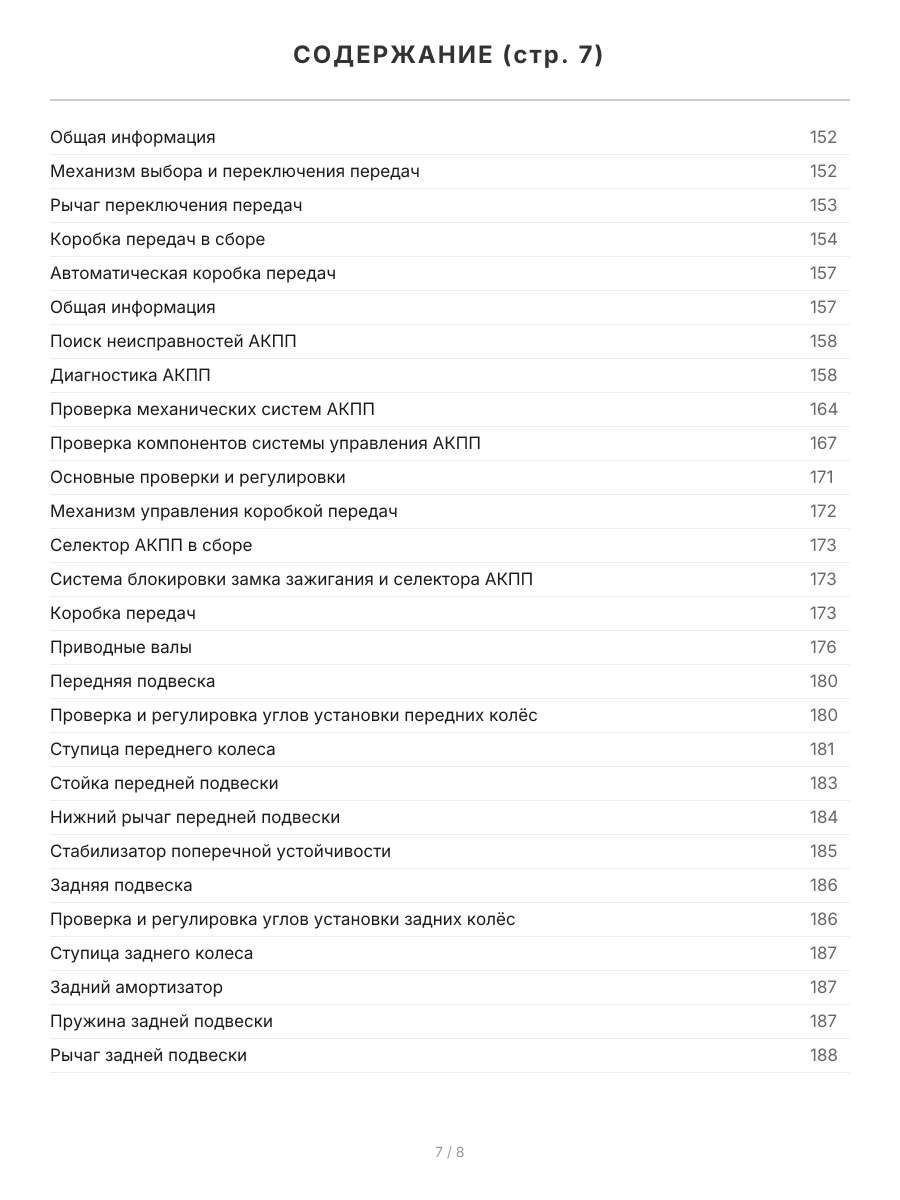

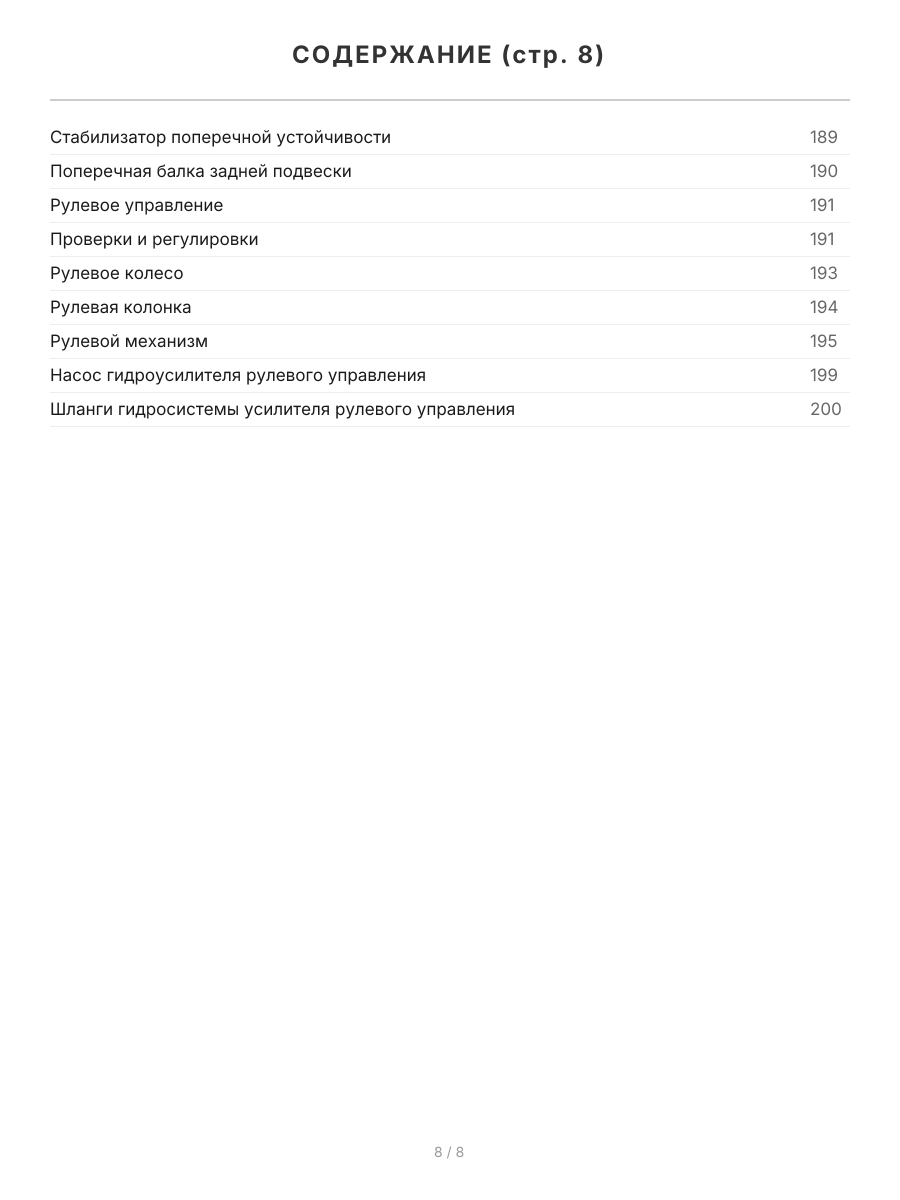

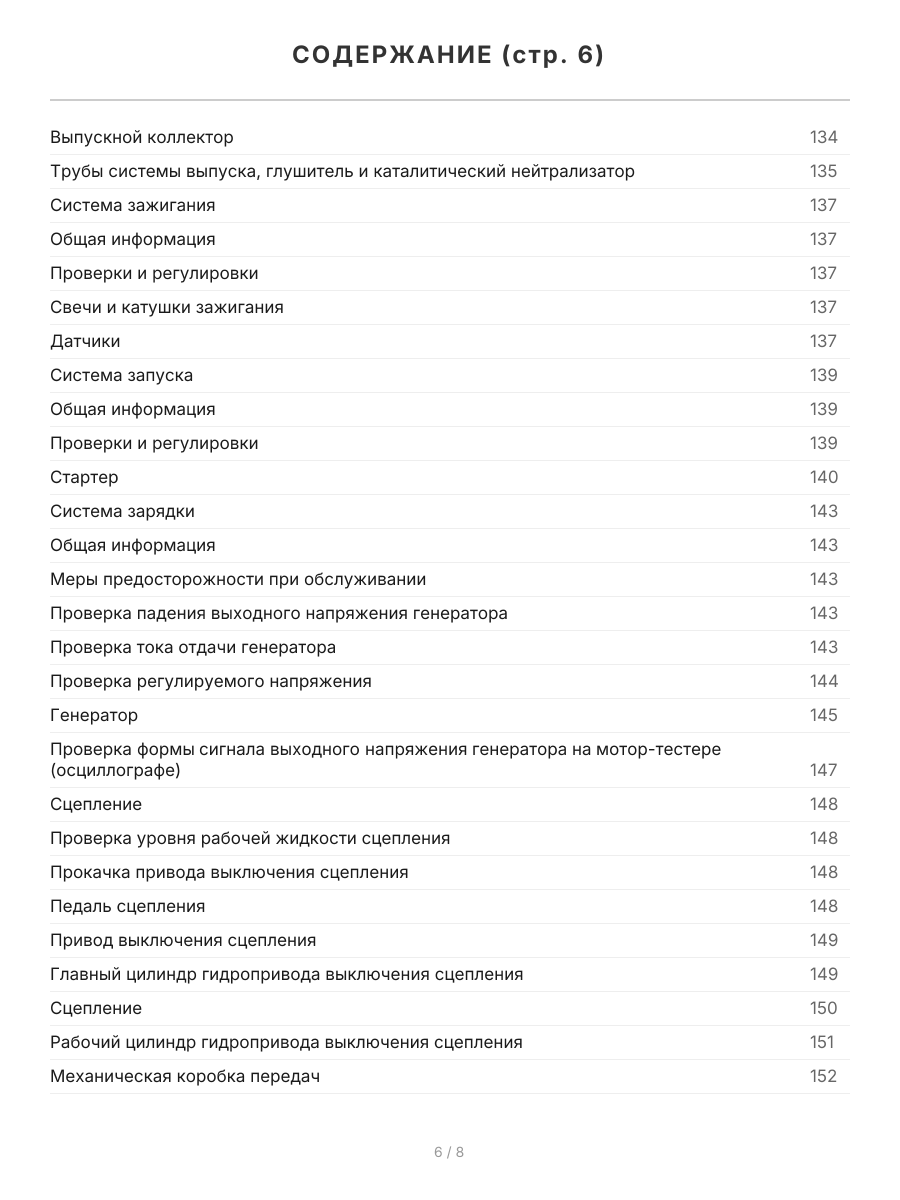

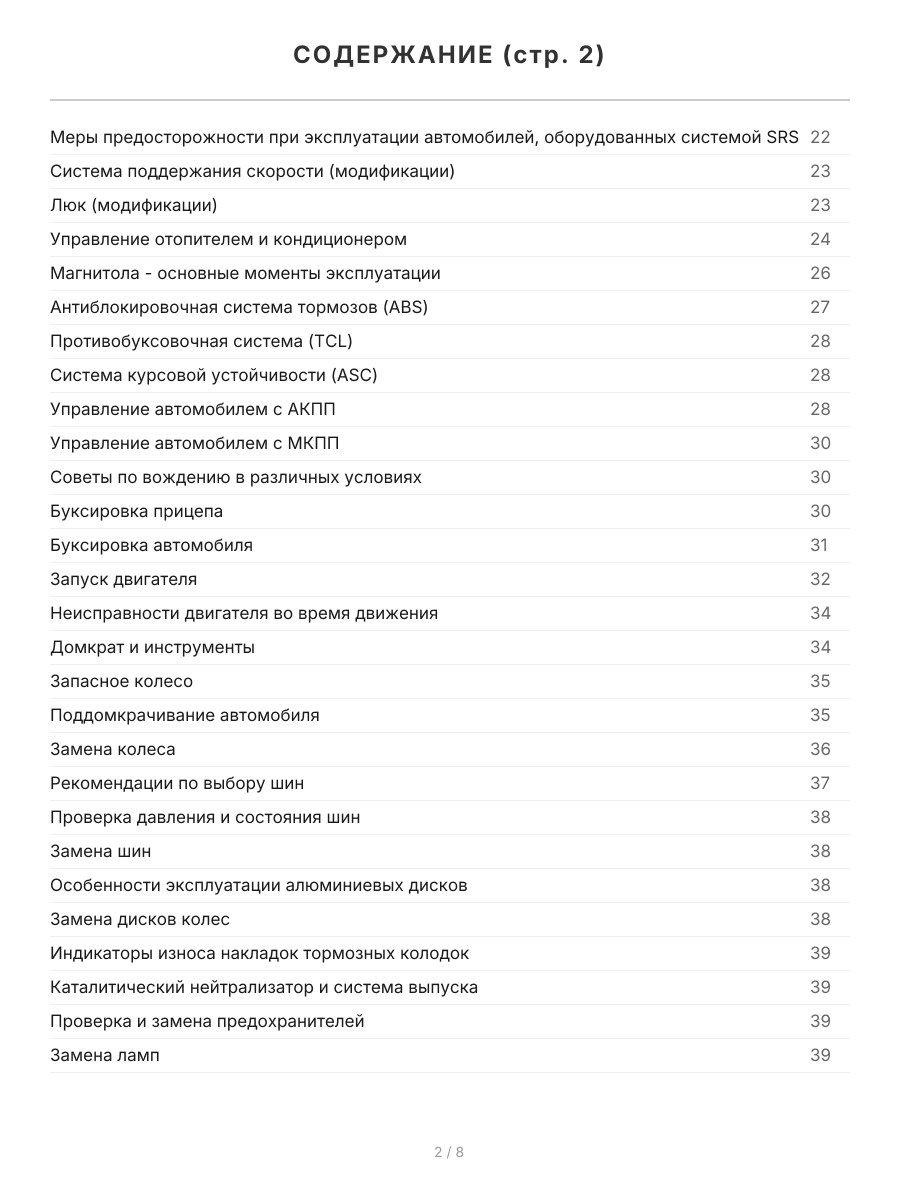

Оглавление
Идентификация 3
Технические характеристики двигателей 3
Сокращения и условные обозначения 4
Общие инструкции по ремонту 4
Основные параметры автомобиля 5
Точки установки упоров гаражного домкрата и лап подъемника 6

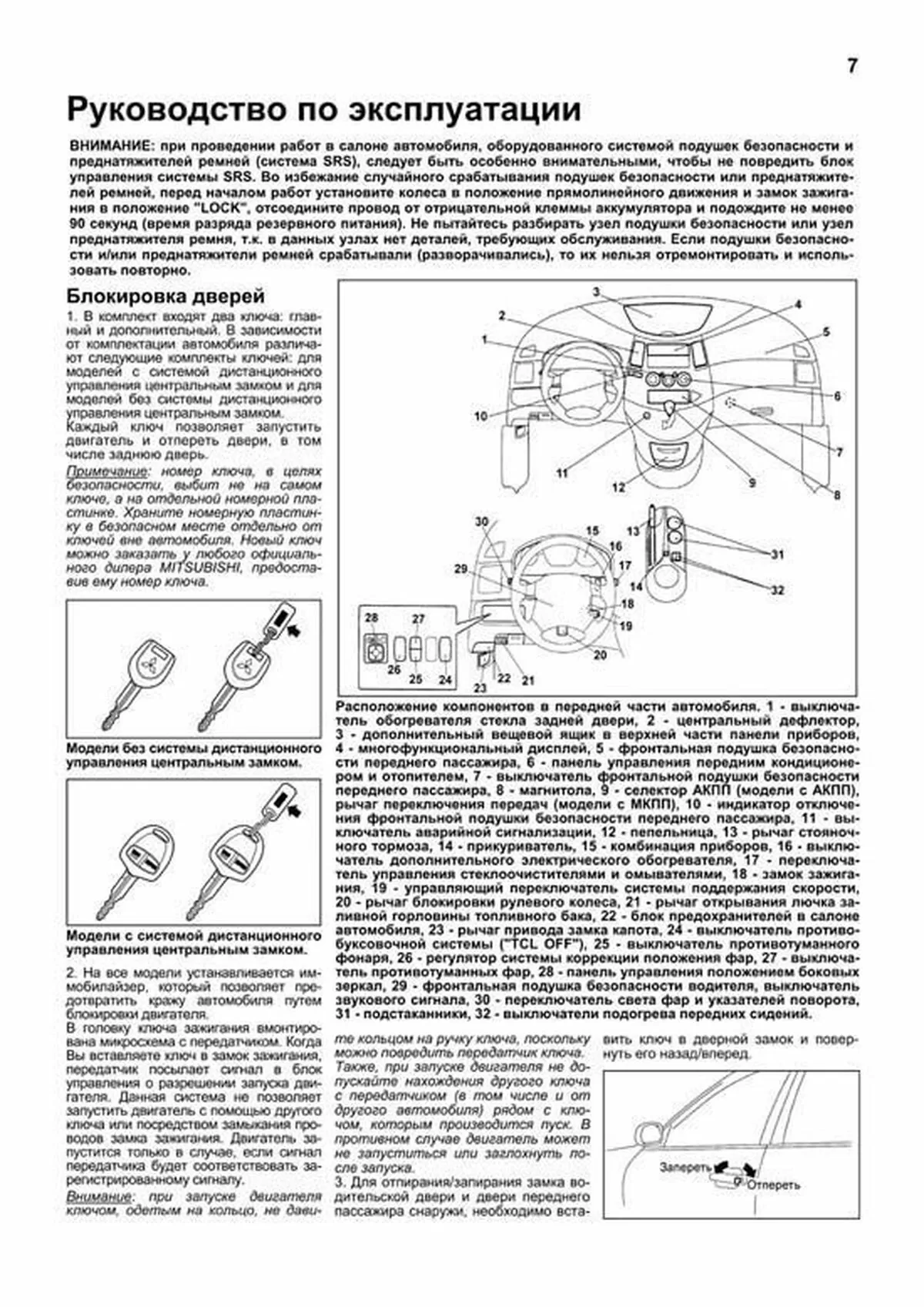

Руководство по эксплуатации 7
Блокировка дверей 7
Одометр и счетчики пробега 9
Тахометр 9
Указатель количества топлива 9
Указатель температуры охлаждающей жидкости 9
Многофункциональный дисплей 9
Индикаторы комбинации приборов 11
Стеклоподъемники 13
Световая сигнализация на автомобиле 13
Система коррекции положения фар 14
Переключатель яркости подсветки комбинации приборов 14
Капот 14
Задняя дверь 15
Лючок заливной горловины 15
Управление стеклоочистителями и омывателями 15
Рулевое колесо 16
Управление зеркалами 17
Обогреватель стекла задней двери 17
Сиденья 17
Обогрев передних сидений (модификации) 20
Ремни безопасности 20
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 22
Система поддержания скорости (модификации) 23
Люк (модификации) 23
Управление отопителем и кондиционером 24
Магнитола - основные моменты эксплуатации 26
Антиблокировочная система тормозов (ABS) 27
Противобуксовочная система (TCL) 28
Система курсовой устойчивости (ASC) 28
Управление автомобилем с АКПП 28
Управление автомобилем с МКПП 30
Советы по вождению в различных условиях 30
Буксировка прицепа 30
Буксировка автомобиля 31
Запуск двигателя 32
Неисправности двигателя во время движения 34
Домкрат и инструменты 34
Запасное колесо 35
Поддомкрачивание автомобиля 35
Замена колеса 36
Рекомендации по выбору шин 37
Проверка давления и состояния шин 38
Замена шин 38
Особенности эксплуатации алюминиевых дисков 38
Замена дисков колес 38
Индикаторы износа накладок тормозных колодок 39
Каталитический нейтрализатор и система выпуска 39
Проверка и замена предохранителей 39
Замена ламп 39
Техническое обслуживание и общие процедуры проверок и регулировок 42
Интервалы обслуживания 42

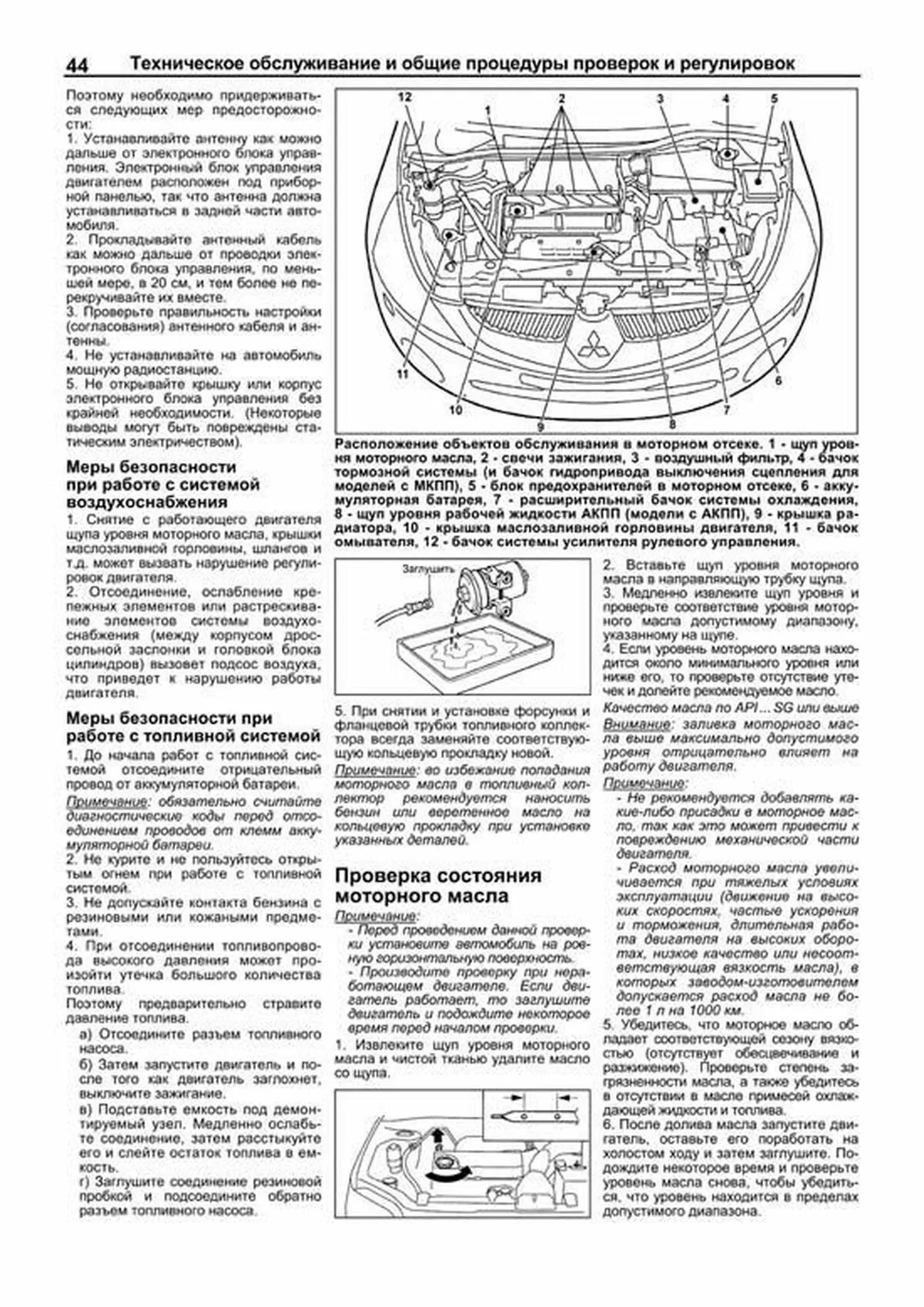

Правила выполнения работ в моторном отсеке 43
Проверка состояния моторного масла 44
Замена моторного масла 45
Замена масляного фильтра 45
Проверка и очистка воздушного фильтра 45
Проверка охлаждающей жидкости 45
Замена охлаждающей жидкости 46
Замена топливного фильтра 47
Проверка состояния аккумуляторной батареи 47
Проверка и очистка свечей зажигания 48
Проверка угла опережения зажигания 49
Проверка частоты вращения холостого хода 49
Проверка повышенной частоты вращения холостого хода при включении кондиционера 49
Проверка состава топливовоздушной смеси на режиме холостого хода 50
Проверка компрессии 50
Проверка разрежения во впускном коллекторе 50
Проверка и регулировка ремня привода навесных агрегатов 51
Проверка состояния ремней привода ГРМ и балансирного механизма 51
Проверка уровня тормозной жидкости 52
Проверка уровня жидкости гидропривода сцепления 52
Проверка уровня жидкости в бачке системы усилителя рулевого управления 52
Проверка уровня масла в механической КПП 52
Замена масла в МКПП 52
Проверка состояния и уровня рабочей жидкости АКПП 52
Замена рабочей жидкости в АКПП 53
Очистка трубопроводов охладителя рабочей жидкости АКПП 53
Проверка уровня жидкости для омывателей 54
Заправка системы кондиционирования 54
Замена салонного фильтра 54
Дополнительные проверки 54
Каталожные номера оригинальных запасных частей 55
Двигатель - механическая часть 56
Общая информация 56
Проверка и регулировка зазоров в приводе клапанов 58
Проверка срабатывания поршней коромысел впускных клапанов 58
Замена ремня привода ГРМ и ремня привода балансирного механизма 59
Замена сальников 64
Замена прокладки головки блока цилиндров 67
Двигатель в сборе 70
Двигатель - общие процедуры ремонта 73
Оси коромысел и распределительный вал 73
Головка блока цилиндров и клапаны 75
Поршень и шатун 78
Блок цилиндров, коленчатый вал, маховик (МКПП) и пластина привода гидротрансформатора (АКПП) 82
Опоры силового агрегата 86
Опора двигателя 86
Опора коробки передач 86
Центральная продольная балка и опоры силового агрегата 86
Поперечная балка передней подвески 87
Система охлаждения 89
Общая информация 89
Проверки и регулировки на автомобиле 89
Термостат в сборе 89
Насос охлаждающей жидкости 90
Шланги и трубки системы охлаждения 90
Радиатор и электровентилятор системы охлаждения 92
Система смазки 94
Общая информация 94
Датчики и клапаны 94
Проверка давления моторного масла 94
Масляный поддон 94
Корпус масляного насоса и уравновешивающие валы 95
Система впрыска топлива (MPI) 99
Общие правила при работе с электронной системой управления 99

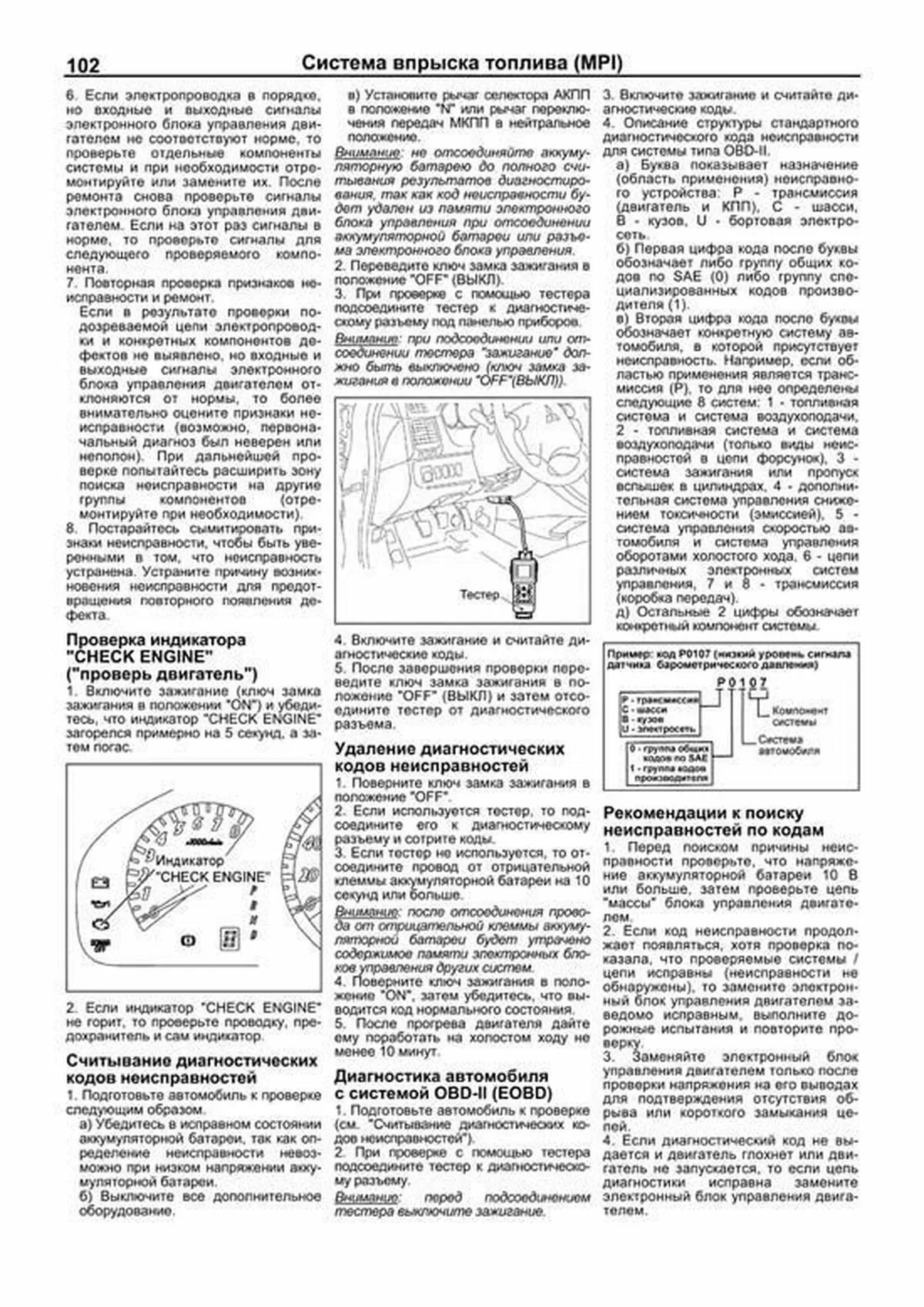

Диагностика системы впрыска топлива 100
Периодическое обслуживание 113
Проверка компонентов системы впрыска топлива (MPI) 115
Проверка компонентов системы впрыска топлива с помощью осциллографа 118
Форсунки 124
Корпус дроссельной заслонки 124
Электронный блок управления двигателем 125
Топливный бак 125
Педаль акселератора 128
Система снижения токсичности ОГ 129
Общая информация 129
Система принудительной вентиляции картера 129
Система улавливания паров топлива 129
Система рециркуляции отработавших газов 131
Каталитический нейтрализатор 132
Системы впуска и выпуска 133
Воздушный фильтр 133
Впускной коллектор 133
Выпускной коллектор 134
Трубы системы выпуска, глушитель и каталитический нейтрализатор 135
Система зажигания 137
Общая информация 137
Проверки и регулировки 137
Свечи и катушки зажигания 137
Датчики 137
Система запуска 139
Общая информация 139
Проверки и регулировки 139
Стартер 140
Система зарядки 143
Общая информация 143
Меры предосторожности при обслуживании 143
Проверка падения выходного напряжения генератора 143
Проверка тока отдачи генератора 143
Проверка регулируемого напряжения 144
Генератор 145
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 147
Сцепление 148
Проверка уровня рабочей жидкости сцепления 148
Прокачка привода выключения сцепления 148
Педаль сцепления 148
Привод выключения сцепления 149
Главный цилиндр гидропривода выключения сцепления 149
Сцепление 150
Рабочий цилиндр гидропривода выключения сцепления 151
Механическая коробка передач 152
Общая информация 152
Механизм выбора и переключения передач 152
Рычаг переключения передач 153
Коробка передач в сборе 154
Автоматическая коробка передач 157
Общая информация 157
Поиск неисправностей АКПП 158
Диагностика АКПП 158
Проверка механических систем АКПП 164
Проверка компонентов системы управления АКПП 167
Основные проверки и регулировки 171
Механизм управления коробкой передач 172
Селектор АКПП в сборе 173
Система блокировки замка зажигания и селектора АКПП 173
Коробка передач 173
Приводные валы 176
Передняя подвеска 180
Проверка и регулировка углов установки передних колёс 180
Ступица переднего колеса 181
Стойка передней подвески 183
Нижний рычаг передней подвески 184
Стабилизатор поперечной устойчивости 185
Задняя подвеска 186
Проверка и регулировка углов установки задних колёс 186
Ступица заднего колеса 187
Задний амортизатор 187
Пружина задней подвески 187
Рычаг задней подвески 188
Стабилизатор поперечной устойчивости 189
Поперечная балка задней подвески 190
Рулевое управление 191
Проверки и регулировки 191
Рулевое колесо 193
Рулевая колонка 194
Рулевой механизм 195
Насос гидроусилителя рулевого управления 199
Шланги гидросистемы усилителя рулевого управления 200
Тормозная система 202
Проверка и регулировка положения педали тормоза 202
Проверка работы вакуумного усилителя тормозов 203
Проверка работы обратного клапана вакуумного усилителя тормозов 203
Прокачка тормозной системы 203
Проверка датчика уровня тормозной жидкости 203
Проверка дисковых тормозов 204
Педаль тормоза 205
Главный тормозной цилиндр и вакуумный усилитель тормозов 206
Передние тормоза 208
Задние тормоза 210
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD) 212
Общая информация 212
Диагностика системы ABS 212
Блок управления ABS в сборе 217
Датчик частоты вращения колеса 218
Противобуксовочная система (TCL) и система курсовой устойчивости (ASC) 219
Общая информация 219
Диагностика систем TCL/ASC 219
Блок управления TCL/ASC в сборе 227
Датчики частоты вращения колёс 227
Выключатель системы TCL 227
Датчик поперечного ускорения и угловой скорости 228
Датчик положения рулевого колеса 228
Стояночный тормоз 229
Проверки и регулировки 229
Рычаг стояночного тормоза 229
Трос привода стояночного тормоза 230
Стояночный тормозной механизм 230

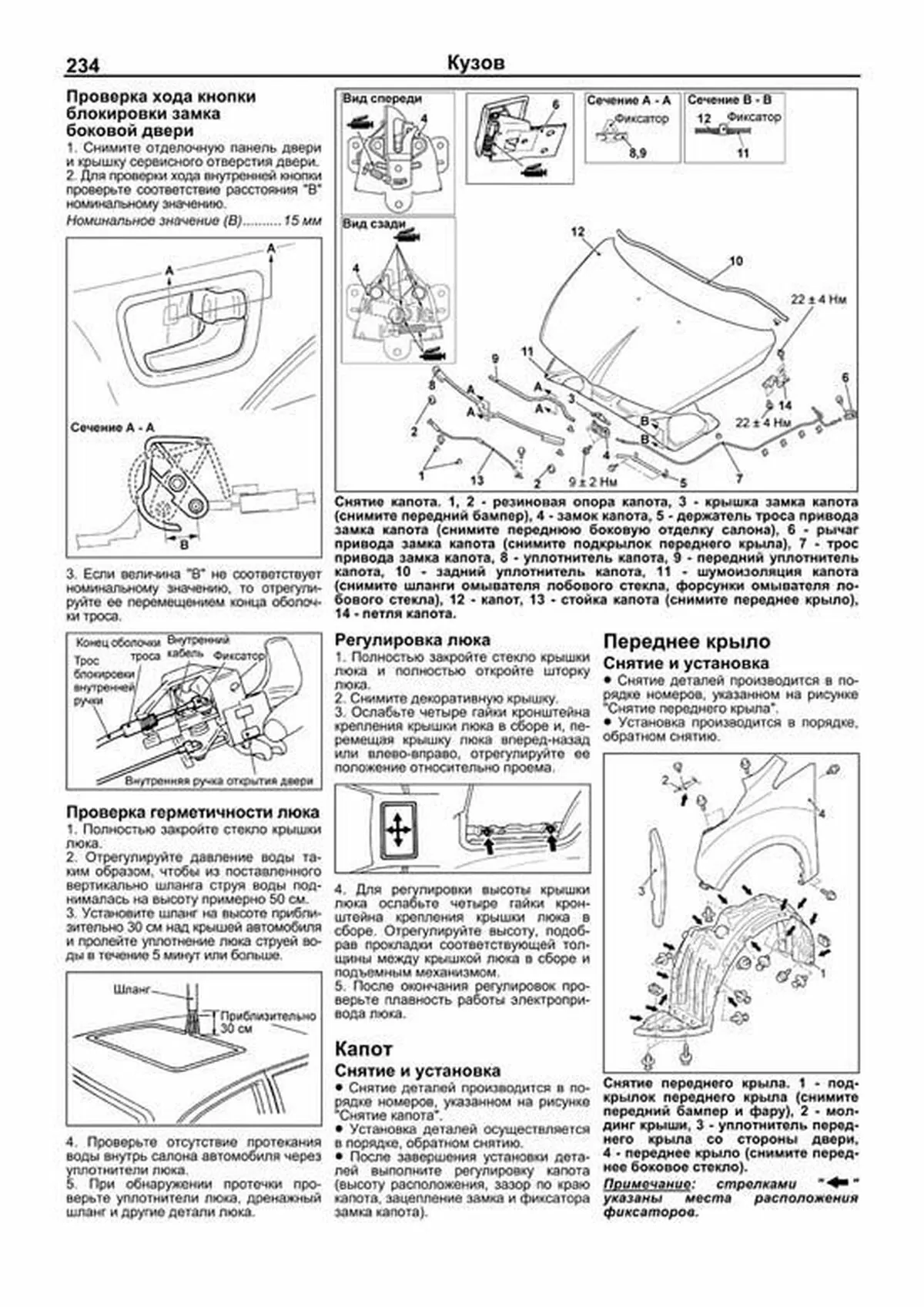

Кузов 232
Проверки и регулировки 232
Капот 234
Переднее крыло 234
Лючок заливной горловины топливного бака 235
Лобовое стекло 235
Переднее боковое стекло 236
Боковое стекло багажного отделения 237
Стекло задней двери 238
Боковая дверь 239
Стекло боковой двери и механизм стеклоподъемника 239
Замок и наружная ручка открывания боковой двери 240
Уплотнители боковой двери и направляющая стекла двери 241
Задняя дверь в сборе 242
Замок и ручка задней двери 243
Передний люк 244
Задний люк 245
Наружные элементы кузова 246
Передний бампер 246
Задний бампер 246
Дополнительные наружные элементы 246
Молдинги и накладки 247
Стеклоочиститель лобового стекла 249
Омыватель лобового стекла 249
Стеклоочиститель и омыватель стекла задней двери 250
Омыватель фар 252
Боковое зеркало заднего вида 252
Интерьер 253
Панель приборов 253
Центральная консоль 254
Отделка салона 255
Отделочная панель боковой двери 255
Отделка задней двери 257
Отделка крыши 257
Внутреннее зеркало заднего вида 258
Переднее сиденье 259
Заднее сиденье второго ряда 260
Заднее сиденье третьего ряда 260
Ремень безопасности переднего сиденья с преднатяжителем 260
Ремни безопасности второго и третьего ряда сидений 260
Кузовные размеры 261
Отопитель, кондиционер и система вентиляции 265
Меры техники безопасности при техническом обслуживании и ремонте 265
Основные проверки 265
Работы с системой кондиционирования 267
Панель управления передним кондиционером и отопителем 270
Выключатель дополнительного электрического обогревателя 271
Блок переднего отопителя и блок электровентилятора переднего отопителя в сборе 271
Электродвигатель вентилятора переднего отопителя, сервопривод заслонки выбора режима забора воздуха, сервопривод заслонки смешивания потоков воздуха, сервопривод заслонки направления потока воздуха и силовой транзистор переднего отопителя 273
Датчики системы кондиционирования и отопления 275
Панель управления задним кондиционером и отопителем 275
Блок заднего кондиционера и отопителя 276
Электродвигатель вентилятора заднего отопителя и силовой транзистор заднего отопителя 277
Компрессор 277
Конденсатор и электровентилятор конденсатора 279
Трубопроводы системы кондиционирования 279
Диагностика системы кондиционирования 280
Система пассивной безопасности (SRS) 285
Общая информация 285
Меры безопасности при техническом обслуживании 285
Поиск неисправностей 287
Техническое обслуживание системы SRS 293
Датчики лобового удара 296
Электронный блок управления SRS 296
Модули фронтальных подушек безопасности и спиральный провод 296
Модули боковых подушек безопасности и шторок безопасности 298
Датчик бокового удара 299
Ремень безопасности с преднатяжителем 299
Датчик положения сиденья водителя 300
Выключатель принудительного отключения подушки безопасности пассажира 301
Электрооборудование кузова 302
Аккумуляторная батарея 302
Замок зажигания 302
Иммобилайзер 302
Центральный замок 303
Система дистанционного управления центральным замком 304
Проверка измерителей и указателей на автомобиле 305
Комбинация приборов 307
Наружное освещение 312
Освещение салона 316
Подрулевой комбинированный переключатель 316
Стеклоочистители и стеклоомыватели 317
Электродвигатель омывателя фар 318
Электропривод стеклоподъемников 318
Электропривод люка крыши 319
Электропривод боковых зеркал заднего вида 320
Звуковой сигнал 321
Прикуриватель 321
Аудиосистема 321
Многофункциональный дисплей 323
Обогреватель стекла 323
Передние сиденья с обогревателями 325
Система поддержания постоянной скорости 325
Система мультиплексной связи Mitsubishi (SWS) 330
Шина передачи данных CAN 336
Схемы электрооборудования 337
Пояснения к схемам электрооборудования 337
Монтажные блоки 338
Схемы электрооборудования 342
Система электропитания 342
Система запуска двигателя 345
Система зажигания 346
Система зарядки 347
Система управления двигателем 348
Система управления двигателем 353
Система управления электровентиляторами (радиатора системы охлаждения и конденсатора кондиционера) 358
Система управления АКПП (INVECS-II 4A/T) 359
Фары 363
Передние габариты, задние габариты, подсветка номерного знака и зуммер предупреждения о включенном освещении 366
Противотуманные фары 369
Противотуманный фонарь 371
Освещение салона и подсветка замка зажигания 373
Освещение салона и подсветка замка зажигания 377
Освещение багажного отделения и подсветка дверей 381
Система коррекции положения света фар 383
Указатели поворота и аварийная сигнализация 384
Измерители и указатели 387
Индикаторы комбинации приборов (низкого уровня топлива, состояния стояночной тормозной системы и низкого уровня тормозной жидкости, низкого давления аварийного масла и низкого уровня моторного масла) 388
Стоп-сигналы 389
Стеклоподъемники с электроприводом 390
Фонари заднего хода 393
Центральный замок 394
Центральный замок 396
Прикуриватель и подсветка пепельницы 401
Дополнительный электрический отопитель 402
Подсветка дамского зеркала 403
Кондиционер с автоматическим управлением 404
Подсветка вещевого ящика 410
Двойной кондиционер с автоматическим управлением 411
Звуковой сигнал 417
Очиститель и омыватель лобового стекла 418
Очиститель и омыватель стекла задней двери 421
Обогреватель стекла задней двери 423
Обогреватели боковых зеркал заднего вида 424
Боковые зеркала заднего вида с электроприводом 425
Омыватель фар 427
Аудиосистема 429
Многофункциональный дисплей 431
Электронная система распределения тормозных усилий (EDD) и антиблокировочная система тормозов (ABS) 435
Электронная система распределения тормозных усилий (EDD), антиблокировочная система тормозов (ABS) и система курсовой устойчивости (ASC) 437
Система пассивной безопасности (SRS) 440
Система иммобилайзера 443
Система поддержания постоянной скорости 444
Система поддержания постоянной скорости 448
Люк крыши с электроприводом 452
Обогреватели передних сидений 454
Зуммер предупреждения о незакрытой двери 456
Зуммер предупреждения о непристегнутом ремне безопасности 458
Шина передачи данных CAN 459
Расположение разъемов в моторном отсеке 462
464
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей 1 В комплект входят два ключа: главный и дополнительный В зависимости от комплектации автомобиля различают следующие комплекты ключей: для моделей с системой дистанционного управления центральным замком и для моделей без системы дистанционного управления центральным замком Каждый ключ позволяет запустить двигатель и отпереть двери, в том числе заднюю дверь Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера MITSUBISHI, предоставив ему номер ключа Модели без системы дистанционного управления центральным замком Модели с системой дистанционного управления центральным замком 2 На все модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля путем блокировки двигателя В головку ключа зажигания вмонтирована микросхема с передатчиком Когда Вы вставляете ключ в замок зажигания, передатчик посылает сигнал в блок управления о разрешении запуска двигателя Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания Двигатель запустится только в случае, если сигнал передатчика будет соответствовать зарегистрированному сигналу Внимание: при запуске двигателя ключом, одетым на кольцо, не давите кольцом на ручку ключа, поскольку можно повредить передатчик ключа Также, при запуске двигателя не допускайте нахождения другого ключа с передатчиком (в том числе и от другого автомобиля) рядом с ключом, которым производится пуск В противном случае двигатель может не запуститься или заглохнуть после запуска 3 Для отпирания/запирания замка водительской двери и двери переднего пассажира снаружи, необходимо вставить ключ в дверной замок и повернуть его назад/вперед ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно 7 Расположение компонентов в передней части автомобиля 1 выключатель обогревателя стекла задней двери, 2 центральный дефлектор, 3 дополнительный вещевой ящик в верхней части панели приборов, 4 многофункциональный дисплей, 5 фронтальная подушка безопасности переднего пассажира, 6 панель управления передним кондиционером и отопителем, 7 выключатель фронтальной подушки безопасности переднего пассажира, 8 магнитола, 9 селектор АКПП (модели с АКПП), рычаг переключения передач (модели с МКПП), 10 индикатор отключения фронтальной подушки безопасности переднего пассажира, 11 выключатель аварийной сигнализации, 12 пепельница, 13 рычаг стояночного тормоза, 14 прикуриватель, 15 комбинация приборов, 16 выключатель дополнительного электрического обогревателя, 17 переключатель управления стеклоочистителями и омывателями, 18 замок зажигания, 19 управляющий переключатель системы поддержания скорости, 20 рычаг блокировки рулевого колеса, 21 рычаг открывания лючка заливной горловины топливного бака, 22 блок предохранителей в салоне автомобиля, 23 рычаг привода замка капота, 24 выключатель противобуксовочной системы ("TCL OFF"), 25 выключатель противотуманного фонаря, 26 регулятор системы коррекции положения фар, 27 выключатель противотуманных фар, 28 панель управления положением боковых зеркал, 29 фронтальная подушка безопасности водителя, выключатель звукового сигнала, 30 переключатель света фар и указателей поворота, 31 подстаканники, 32 выключатели подогрева передних сидений Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ":
Поэтому необходимо придерживаться следующих мер предосторожности: 1 Устанавливайте антенну как можно дальше от электронного блока управления Электронный блок управления двигателем расположен под приборной панелью, так что антенна должна устанавливаться в задней части автомобиля 2 Прокладывайте антенный кабель как можно дальше от проводки электронного блока управления, по меньшей мере, в 20 см, и тем более не перекручивайте их вместе 3 Проверьте правильность настройки (согласования) антенного кабеля и антенны 4 Не устанавливайте на автомобиль мощную радиостанцию 5 Не открывайте крышку или корпус электронного блока управления без крайней необходимости (Некоторые выводы могут быть повреждены статическим электричеством) Меры безопасности при работе с системой воздухоснабжения 1 Снятие с работающего двигателя щупа уровня моторного масла, крышки маслозаливной горловины, шлангов и тд может вызвать нарушение регулировок двигателя 2 Отсоединение, ослабление крепежных элементов или растрескивание элементов системы воздухоснабжения (между корпусом дроссельной заслонки и головкой блока цилиндров) вызовет подсос воздуха, что приведет к нарушению работы двигателя Меры безопасности при работе с топливной системой 1 До начала работ с топливной системой отсоедините отрицательный провод от аккумуляторной батареи Примечание: обязательно считайте диагностические коды перед отсоединением проводов от клемм аккумуляторной батареи 2 Не курите и не пользуйтесь открытым огнем при работе с топливной системой 3 Не допускайте контакта бензина с резиновыми или кожаными предметами 4 При отсоединении топливопровода высокого давления может произойти утечка большого количества топлива Поэтому предварительно стравите давление топлива а) Отсоедините разъем топливного насоса б) Затем запустите двигатель и после того как двигатель заглохнет, выключите зажигание в) Подставьте емкость под демонтируемый узел Медленно ослабьте соединение, затем расстыкуйте его и слейте остаток топлива в емкость г) Заглушите соединение резиновой пробкой и подсоедините обратно разъем топливного насоса 5 При снятии и установке форсунки и фланцевой трубки топливного коллектора всегда заменяйте соответствующую кольцевую прокладку новой Примечание: во избежание попадания моторного масла в топливный коллектор рекомендуется наносить бензин или веретенное масло на кольцевую прокладку при установке указанных деталей Проверка состояния моторного масла Примечание: Перед проведением данной проверки установите автомобиль на ровную горизонтальную поверхность Производите проверку при неработающем двигателе Если двигатель работает, то заглушите двигатель и подождите некоторое время перед началом проверки 1 Извлеките щуп уровня моторного масла и чистой тканью удалите масло со щупа 2 Вставьте щуп уровня моторного масла в направляющую трубку щупа 3 Медленно извлеките щуп уровня и проверьте соответствие уровня моторного масла допустимому диапазону, указанному на щупе 4 Если уровень моторного масла находится около минимального уровня или ниже его, то проверьте отсутствие утечек и долейте рекомендуемое масло Качество масла по API SG или выше Внимание: заливка моторного масла выше максимально допустимого уровня отрицательно влияет на работу двигателя Примечание: Не рекомендуется добавлять какие-либо присадки в моторное масло, так как это может привести к повреждению механической части двигателя Расход моторного масла увеличивается при тяжелых условиях эксплуатации (движение на высоких скоростях, частые ускорения и торможения, длительная работа двигателя на высоких оборотах, низкое качество или несоответствующая вязкость масла), в которых заводом-изготовителем допускается расход масла не более 1 л на 1000 км 5 Убедитесь, что моторное масло обладает соответствующей сезону вязкостью (отсутствует обесцвечивание и разжижение) Проверьте степень загрязненности масла, а также убедитесь в отсутствии в масле примесей охлаждающей жидкости и топлива 6 После долива масла запустите двигатель, оставьте его поработать на холостом ходу и затем заглушите Подождите некоторое время и проверьте уровень масла снова, чтобы убедиться, что уровень находится в пределах допустимого диапазона Расположение объектов обслуживания в моторном отсеке 1 щуп уровня моторного масла, 2 свечи зажигания, 3 воздушный фильтр, 4 бачок тормозной системы (и бачок гидропривода выключения сцепления для моделей с МКПП), 5 блок предохранителей в моторном отсеке, 6 аккумуляторная батарея, 7 расширительный бачок системы охлаждения, 8 щуп уровня рабочей жидкости АКПП (модели с АКПП), 9 крышка радиатора, 10 крышка маслозаливной горловины двигателя, 11 бачок омывателя, 12 бачок системы усилителя рулевого управления Пример текста из раздела " Система впрыска топлива (MPI) ":
6 Если электропроводка в порядке, но входные и выходные сигналы электронного блока управления двигателем не соответствуют норме, то проверьте отдельные компоненты системы и при необходимости отремонтируйте или замените их После ремонта снова проверьте сигналы электронного блока управления двигателем Если на этот раз сигналы в норме, то проверьте сигналы для следующего проверяемого компонента 7 Повторная проверка признаков неисправности и ремонт Если в результате проверки подозреваемой цепи электропроводки и конкретных компонентов дефектов не выявлено, но входные и выходные сигналы электронного блока управления двигателем отклоняются от нормы, то более внимательно оцените признаки неисправности (возможно, первоначальный диагноз был неверен или неполон) При дальнейшей проверке попытайтесь расширить зону поиска неисправности на другие группы компонентов (отремонтируйте при необходимости) 8 Постарайтесь сымитировать признаки неисправности, чтобы быть уверенными в том, что неисправность устранена Устраните причину возникновения неисправности для предотвращения повторного появления дефекта Проверка индикатора "CHECK ENGINE" ("проверь двигатель") 1 Включите зажигание (ключ замка зажигания в положении "ON") и убедитесь, что индикатор "CHECK ENGINE" загорелся примерно на 5 секунд, а затем погас 2 Если индикатор "CHECK ENGINE" не горит, то проверьте проводку, предохранитель и сам индикатор Считывание диагностических кодов неисправностей 1 Подготовьте автомобиль к проверке следующим образом а) Убедитесь в исправном состоянии аккумуляторной батареи, так как определение неисправности невозможно при низком напряжении аккумуляторной батареи б) Выключите все дополнительное оборудование в) Установите рычаг селектора АКПП в положение "N" или рычаг переключения передач МКПП в нейтральное положение Внимание: не отсоединяйте аккумуляторную батарею до полного считывания результатов диагностирования, так как код неисправности будет удален из памяти электронного блока управления при отсоединении аккумуляторной батареи или разъема электронного блока управления 2 Переведите ключ замка зажигания в положение "OFF" (ВЫКЛ) 3 При проверке с помощью тестера подсоедините тестер к диагностическому разъему под панелью приборов Внимание: при подсоединении или отсоединении тестера "зажигание" должно быть выключено (ключ замка зажигания в положении "OFF"(ВЫКЛ)) 4 Включите зажигание и считайте диагностические коды 5 После завершения проверки переведите ключ замка зажигания в положение "OFF" (ВЫКЛ) и затем отсоедините тестер от диагностического разъема Удаление диагностических кодов неисправностей 1 Поверните ключ замка зажигания в положение "OFF" 2 Если используется тестер, то подсоедините его к диагностическому разъему и сотрите коды 3 Если тестер не используется, то отсоедините провод от отрицательной клеммы аккумуляторной батареи на 10 секунд или больше Внимание: после отсоединения провода от отрицательной клеммы аккумуляторной батареи будет утрачено содержимое памяти электронных блоков управления других систем 4 Поверните ключ зажигания в положение "ON", затем убедитесь, что выводится код нормального состояния 5 После прогрева двигателя дайте ему поработать на холостом ходу не менее 10 минут Диагностика автомобиля с системой OBD-II (EOBD) 1 Подготовьте автомобиль к проверке (см "Считывание диагностических кодов неисправностей") 2 При проверке с помощью тестера подсоедините тестер к диагностическому разъему Внимание: перед подсоединением тестера выключите зажигание 3 Включите зажигание и считайте диагностические коды 4 Описание структуры стандартного диагностического кода неисправности для системы типа OBD-II а) Буква показывает назначение (область применения) неисправного устройства: P трансмиссия (двигатель и КПП), C шасси, B кузов, U бортовая электросеть б) Первая цифра кода после буквы обозначает либо группу общих кодов по SAE (0) либо группу специализированных кодов производителя (1) в) Вторая цифра кода после буквы обозначает конкретную систему автомобиля, в которой присутствует неисправность Например, если областью применения является трансмиссия (P), то для нее определены следующие 8 систем: 1 топливная система и система воздухоподачи, 2 топливная система и система воздухоподачи (только виды неисправностей в цепи форсунок), 3 система зажигания или пропуск вспышек в цилиндрах, 4 дополнительная система управления снижением токсичности (эмиссией), 5 система управления скоростью автомобиля и система управления оборотами холостого хода, 6 цепи различных электронных систем управления, 7 и 8 трансмиссия (коробка передач) д) Остальные 2 цифры обозначает конкретный компонент системы Рекомендации к поиску неисправностей по кодам 1 Перед поиском причины неисправности проверьте, что напряжение аккумуляторной батареи 10 В или больше, затем проверьте цепь "массы" блока управления двигателем 2 Если код неисправности продолжает появляться, хотя проверка показала, что проверяемые системы / цепи исправны (неисправности не обнаружены), то замените электронный блок управления двигателем заведомо исправным, выполните дорожные испытания и повторите проверку 3 Заменяйте электронный блок управления двигателем только после проверки напряжения на его выводах для подтверждения отсутствия обрыва или короткого замыкания цепей 4 Если диагностический код не выдается и двигатель глохнет или двигатель не запускается, то если цепь диагностики исправна замените электронный блок управления двигателем Пример текста из раздела " Кузов ":
Проверка хода кнопки блокировки замка боковой двери 1 Снимите отделочную панель двери и крышку сервисного отверстия двери 2 Для проверки хода внутренней кнопки проверьте соответствие расстояния "В" номинальному значению Номинальное значение (В)15 мм 3 Если величина "В" не соответствует номинальному значению, то отрегулируйте ее перемещением конца оболочки троса Проверка герметичности люка 1 Полностью закройте стекло крышки люка 2 Отрегулируйте давление воды таким образом, чтобы из поставленного вертикально шланга струя воды поднималась на высоту примерно 50 см 3 Установите шланг на высоте приблизительно 30 см над крышей автомобиля и пролейте уплотнение люка струей воды в течение 5 минут или больше 4 Проверьте отсутствие протекания воды внутрь салона автомобиля через уплотнители люка 5 При обнаружении протечки проверьте уплотнители люка, дренажный шланг и другие детали люка Регулировка люка 1 Полностью закройте стекло крышки люка и полностью откройте шторку люка 2 Снимите декоративную крышку 3 Ослабьте четыре гайки кронштейна крепления крышки люка в сборе и, перемещая крышку люка вперед-назад или влево-вправо, отрегулируйте ее положение относительно проема 4 Для регулировки высоты крышки люка ослабьте четыре гайки кронштейна крепления крышки люка в сборе Отрегулируйте высоту, подобрав прокладки соответствующей толщины между крышкой люка в сборе и подъемным механизмом 5 После окончания регулировок проверьте плавность работы электропривода люка Капот Снятие и установка ? Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие капота" ? Установка деталей осуществляется в порядке, обратном снятию ? После завершения установки деталей выполните регулировку капота (высоту расположения, зазор по краю капота, зацепление замка и фиксатора замка капота) Переднее крыло Снятие и установка ? Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие переднего крыла" ? Установка производится в порядке, обратном снятию Снятие переднего крыла 1 подкрылок переднего крыла (снимите передний бампер и фару), 2 молдинг крыши, 3 уплотнитель переднего крыла со стороны двери, 4 переднее крыло (снимите переднее боковое стекло) Примечание: стрелками " " указаны места расположения фиксаторов Снятие капота 1, 2 резиновая опора капота, 3 крышка замка капота (снимите передний бампер), 4 замок капота, 5 держатель троса привода замка капота (снимите переднюю боковую отделку салона), 6 рычаг привода замка капота (снимите подкрылок переднего крыла), 7 трос привода замка капота, 8 уплотнитель капота, 9 передний уплотнитель капота, 10 задний уплотнитель капота, 11 шумоизоляция капота (снимите шланги омывателя лобового стекла, форсунки омывателя лобового стекла), 12 капот, 13 стойка капота (снимите переднее крыло), 14 петля капота Пример текста из раздела " Система пассивной безопасности (SRS) ":

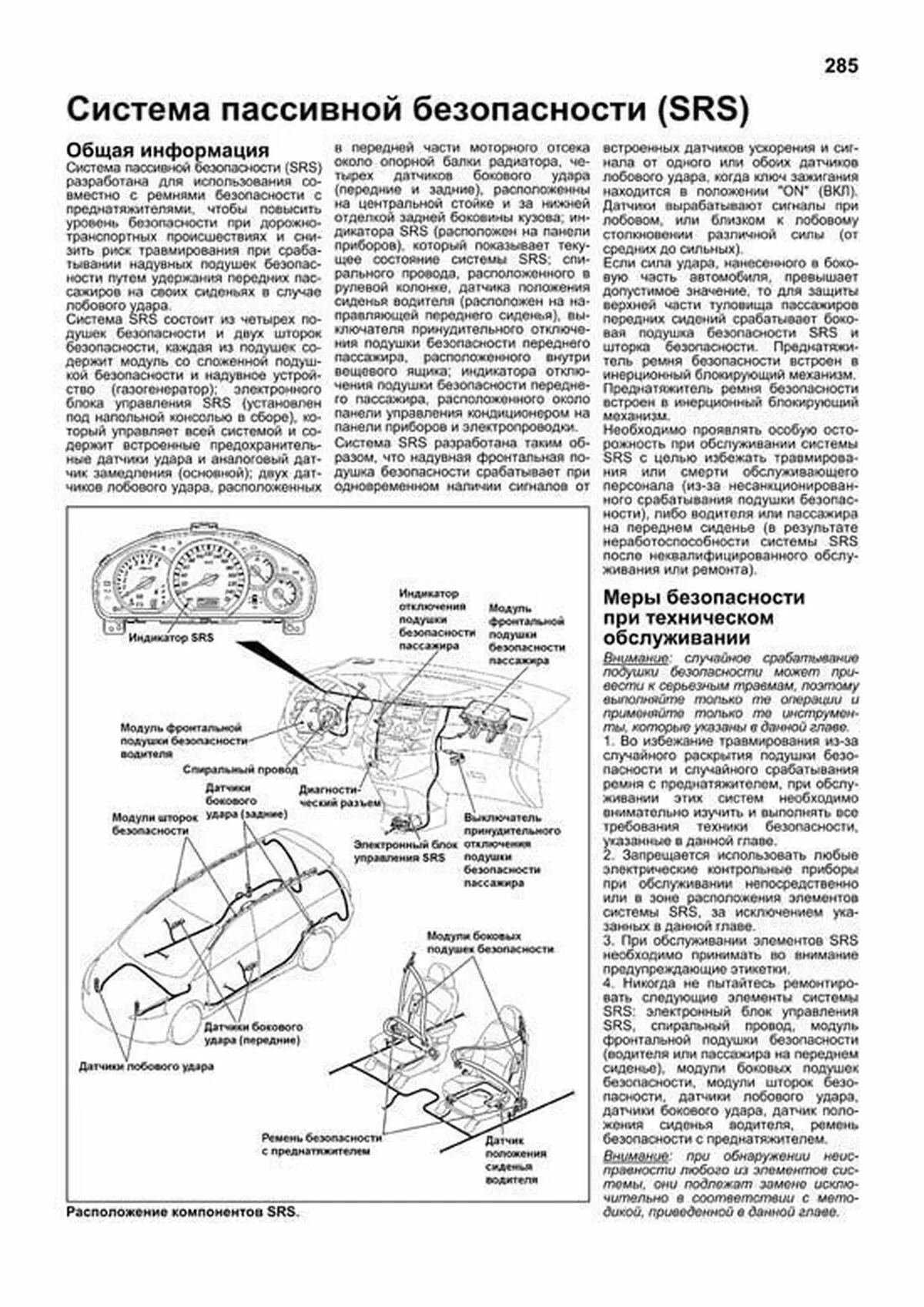

Общая информация Система пассивной безопасности (SRS) разработана для использования совместно с ремнями безопасности с преднатяжителями, чтобы повысить уровень безопасности при дорожнотранспортных происшествиях и снизить риск травмирования при срабатывании надувных подушек безопасности путем удержания передних пассажиров на своих сиденьях в случае лобового удара Система SRS состоит из четырех подушек безопасности и двух шторок безопасности, каждая из подушек содержит модуль со сложенной подушкой безопасности и надувное устройство (газогенератор); электронного блока управления SRS (установлен под напольной консолью в сборе), который управляет всей системой и содержит встроенные предохранительные датчики удара и аналоговый датчик замедления (основной); двух датчиков лобового удара, расположенных в передней части моторного отсека около опорной балки радиатора, четырех датчиков бокового удара (передние и задние), расположенны на центральной стойке и за нижней отделкой задней боковины кузова; индикатора SRS (расположен на панели приборов), который показывает текущее состояние системы SRS; спирального провода, расположенного в рулевой колонке, датчика положения сиденья водителя (расположен на направляющей переднего сиденья), выключателя принудительного отключения подушки безопасности переднего пассажира, расположенного внутри вещевого ящика; индикатора отключения подушки безопасности переднего пассажира, расположенного около панели управления кондиционером на панели приборов и электропроводки Система SRS разработана таким образом, что надувная фронтальная подушка безопасности срабатывает при одновременном наличии сигналов от встроенных датчиков ускорения и сигнала от одного или обоих датчиков лобового удара, когда ключ зажигания находится в положении "ON" (ВКЛ) Датчики вырабатывают сигналы при лобовом, или близком к лобовому столкновении различной силы (от средних до сильных) Если сила удара, нанесенного в боковую часть автомобиля, превышает допустимое значение, то для защиты верхней части туловища пассажиров передних сидений срабатывает боковая подушка безопасности SRS и шторка безопасности Преднатяжитель ремня безопасности встроен в инерционный блокирующий механизм Преднатяжитель ремня безопасности встроен в инерционный блокирующий механизм Необходимо проявлять особую осторожность при обслуживании системы SRS с целью избежать травмирования или смерти обслуживающего персонала (из-за несанкционированного срабатывания подушки безопасности), либо водителя или пассажира на переднем сиденье (в результате неработоспособности системы SRS после неквалифицированного обслуживания или ремонта) Меры безопасности при техническом обслуживании Внимание: случайное срабатывание подушки безопасности может привести к серьезным травмам, поэтому выполняйте только те операции и применяйте только те инструменты, которые указаны в данной главе 1 Во избежание травмирования из-за случайного раскрытия подушки безопасности и случайного срабатывания ремня с преднатяжителем, при обслуживании этих систем необходимо внимательно изучить и выполнять все требования техники безопасности, указанные в данной главе 2 Запрещается использовать любые электрические контрольные приборы при обслуживании непосредственно или в зоне расположения элементов системы SRS, за исключением указанных в данной главе 3 При обслуживании элементов SRS необходимо принимать во внимание предупреждающие этикетки 4 Никогда не пытайтесь ремонтировать следующие элементы системы SRS: электронный блок управления SRS, спиральный провод, модуль фронтальной подушки безопасности (водителя или пассажира на переднем сиденье), модули боковых подушек безопасности, модули шторок безопасности, датчики лобового удара, датчики бокового удара, датчик положения сиденья водителя, ремень безопасности с преднатяжителем Внимание: при обнаружении неисправности любого из элементов системы, они подлежат замене исключительно в соответствии с методикой, приведенной в данной главе Система пассивной безопасности (SRS) 285 Расположение компонентов SRS
