Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 дизель с 1994 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Легион-Aвтодата
-20%
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI DELICA / SPACE GEAR / CARGO / L400 (д) с 1994 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
701833
ISBN
5-88850-256-1
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
504
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Дизельные двигатели
2.5; 2.8
MITSUBISHI DELICA — компактный минивэн, производимый японской корпорацией Mitsubishi Motors. Первое поколение появилось в 1968 году. Delica- (это слово происходит от английского Delivery car, т.е. машина для доставки), доступна в многочисленных конфигурациях, включая кузовы минивэн, миниавтобус и пикап. Данная модель разработана на базе пикапа, представленного годом ранее. Автомобиль Delica известен под разными именами: L400 в Европе и Новой Зеландии, а пассажирская версия Delica Star Wagon, выпускавшаяся с 1979 по 1994. известна как Delica Space Gear- в Европе и на японском рынке. Четвертое поколение новой Delica, выпущенная в мае 1994 г. получила более аэродинамический стиль кузова. Грузовая модель этого поколения называлась Delica Cargo. Автомобили MITSUBISHI DELICA/ SPACE GEAR/ CARGO/ L400 с полным приводом комплектуются раздаточной коробкой Super select c межосевым дифференциалом, позволяющим пользоваться полным приводом на любых скоростях и покрытиях, в отличие от предшествующего поколения. Теперь у рычага раздаточной коробки четыре положения, а также блокировка дифференциала LSD. Мощные двигатели позволяют более уверенно двигаться в разных условиях. На автомобили ставятся турбированные дизельные двигатели 4D56, объёмом 2,5 л. и 4M40, объёмом 2,8 л., причем 2,5 и 2,8- литровые моторы доступны в вариантах с полным приводом, а в вариантах с задним приводом, только 2.5- литровые. В 1997 году был произведён рестайлинг автомобиля, изменены формы капота, передних крыльев и оптики. Для более близкого и подробного ознакомления с устройством, работой и ремонтом автомобилей MITSUBISHI DELICA/ SPACE GEAR/ CARGO/ L400 с левосторонним и правосторонним рулевым управлением, авторами издательства "Легион Автодата" представляется Вашему вниманию профессионально составленное руководство.

Дата основания издательства "Легион-Автодата" – 1994 год, специализирующееся на информационном обеспечении автосервисов. Штат издательства состоит из специалистов с высшим автомобильным образованием, кандидатов технических наук, студентов и преподавателей автомобильных ВУЗов Москвы, которые готовят высококлассных специалистов в области автомеханики. В этой книге, из серии "Профессионал" Вы найдете не только исчерпывающие сведения, касающиеся устройства, эксплуатации, технического обслуживания, ремонта МИЦУБИШИ ДЕЛИКА/ СПЕЙС ГИР/ КАРГО/ L400, но и множество различных рекомендаций, инструкций по нескольким возможным способам диагностики и безусловно, мер предосторожности. В руководстве описаны конструктивные изменения, которым подвергались узлы и агрегаты автомобилей в процессе производства. В издании авторы ознакомят Вас также и с подробными сведениями по необходимой регулировке двигателя, ТНВД, системе электронного управления (EFI-diesel), систем запуска, зарядки и турбонаддува, инструкциями по использованию системы самодиагностики АКПП, ABS, системы подушек безопасности (SRS), системы управления режимами работы амортизаторов (ECS), рекомендациями по регулировке и ремонту механических и автоматических коробок передач, системы управления полным приводом (SUPER SELECT и PART TIME), элементов тормозной системы (включая ABS), рулевого управления и подвески.

Особое внимание авторы- специалисты высокого класса обращают Ваше внимание на мануал издания, в котором очень подробно описаны 123 кода неисправностей и возможные причины их возникновения, и конечно же их ремонт. На страницах издания также представлены 135 подробных электросхем, 40 систем для различных вариантов автомобилей MITSUBISHI DELICA/ SPACE GEAR/ CARGO/ L400 с описанием проверок большинства элементов электрооборудования. В руководстве приведены возможные неисправности запасных частей автомобилей и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости. Такое полезное пособие может быть полезно и в гараже. Приобретая столь уникальное автомобильное руководство, как от издательства "Легион-Автодата", Вы приобретаете не только уверенность на дорогах, но безопасность свою и Ваших близких! Руководство предназначено для автовладельцев MITSUBISHI DELICA/ SPACE GEAR/ CARGO/ L400, механиков, персонала СТО и ремонтных мастерских.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Что внутри?
Скрыть оглавление
Идентификация 3
Технические характеристики двигателей 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки упоров гаражного домкрата и лап подъемника 4

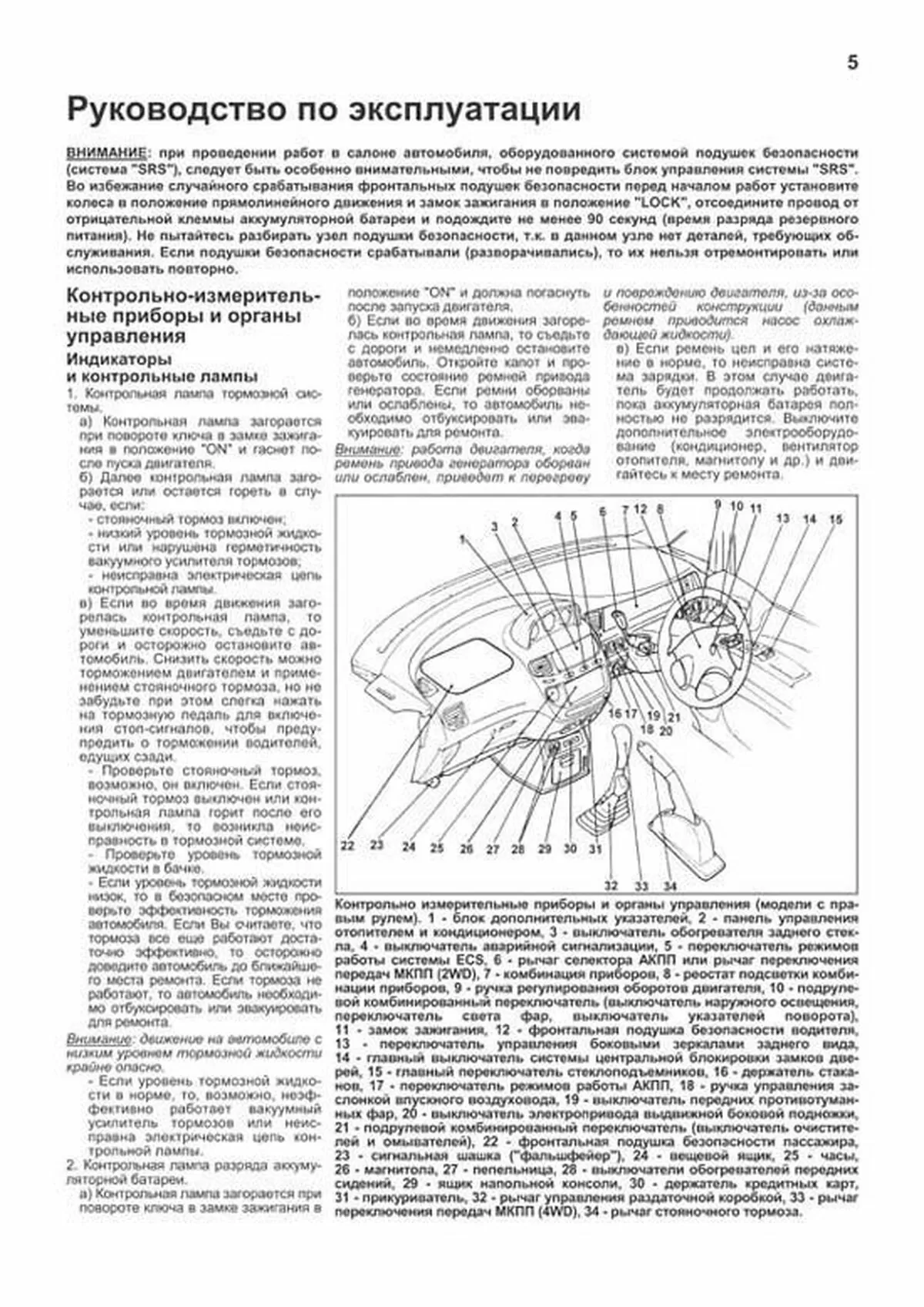

Руководство по эксплуатации 5
Контрольно-измерительные приборы и органы управления 5
Блок дополнительных указателей панели приборов (модели 4WD) 13
Рычаг открытия замка капота 15
Рычаг открытия лючка заливной горловины топливного бака 15
Сигнальная шашка ("фальшфейер") 15
Блокировка замков дверей 15
Выдвижная боковая подножка 17
Электрические стеклоподъемники 17
Люк с электроприводом 18
Шторки с электроприводом 19
Управление отопителем и кондиционером 19
Магнитола и проигрыватель компакт-дисков 24
Розетка для подключения дополнительного оборудования 26
Переносной фонарь 27
Дополнительная система пассивной безопасности (SRS) - подушки безопасности 27
Сиденья 27
Ремни безопасности 30
Рулевое колесо 31
Запуск двигателя 31
Неисправности двигателя во время движения 33
Остановка двигателя по завершении поездки 33
Управление автомобилем с АКПП 33
Управление автомобилем с МКПП 35
Система полного привода SUPER SELECT 35
Система полного привода PART TIME 36
Антиблокировочная система тормозов (ABS) 37
Система управления режимами работы амортизаторов (ECS) 37
Указатели износа тормозных накладок 38
Советы по вождению в различных условиях 38
Действия при аварии 39
Диски и шины 43
Плавкие предохранители 45
Замена ламп 46
Техническое обслуживание и общие процедуры проверок и регулировок 49
Интервалы обслуживания 49
Правила выполнения работ в моторном отсеке 49
Проверка состояния моторного масла 51
Замена моторного масла 51
Замена масляного фильтра 51
Проверка воздушного фильтра 52
Проверка охлаждающей жидкости 52
Замена охлаждающей жидкости 52
Замена топливного фильтра 53
Удаление воды из топливного фильтра 53
Удаление воздуха из топливопроводов 54
Проверка состояния аккумуляторной батареи 54
Проверка и регулировка ремней привода навесных агрегатов 55
Проверка и регулировка частоты вращения холостого хода 56
Проверка и регулировка системы повышения частоты вращения холостого хода (модели без системы EFI) 56
Проверка и регулировка угла опережения впрыска топлива (модели без системы EFI) 57
Проверка компрессии 59
Проверка состояния ремней привода ГРМ и балансирного механизма (двигатель 4D56) 60
Регулировка натяжения ремня привода ГРМ (двигатель 4D56) 60
Регулировка натяжения ремня привода балансирного механизма (двигатель 4D56) 61
Проверка уровня тормозной жидкости 61
Проверка уровня жидкости гидропривода сцепления 61
Проверка уровня жидкости в бачке гидросистемы усилителя рулевого управления 61
Проверка уровня масла в механической КПП и раздаточной коробке 62
Замена масла в МКПП и раздаточной коробке 62
Проверка состояния и уровня масла в АКПП 62
Замена масла в АКПП 63
Проверка уровня масла в картерах переднего и заднего дифференциалов 63
Проверка уровня жидкости для омывателей 64
Заправка системы кондиционирования 64
Дополнительные проверки 64
Двигатель 4D56 - Механическая часть 66
Общая информация 66
Проверка и регулировка зазоров в приводе клапанов 66

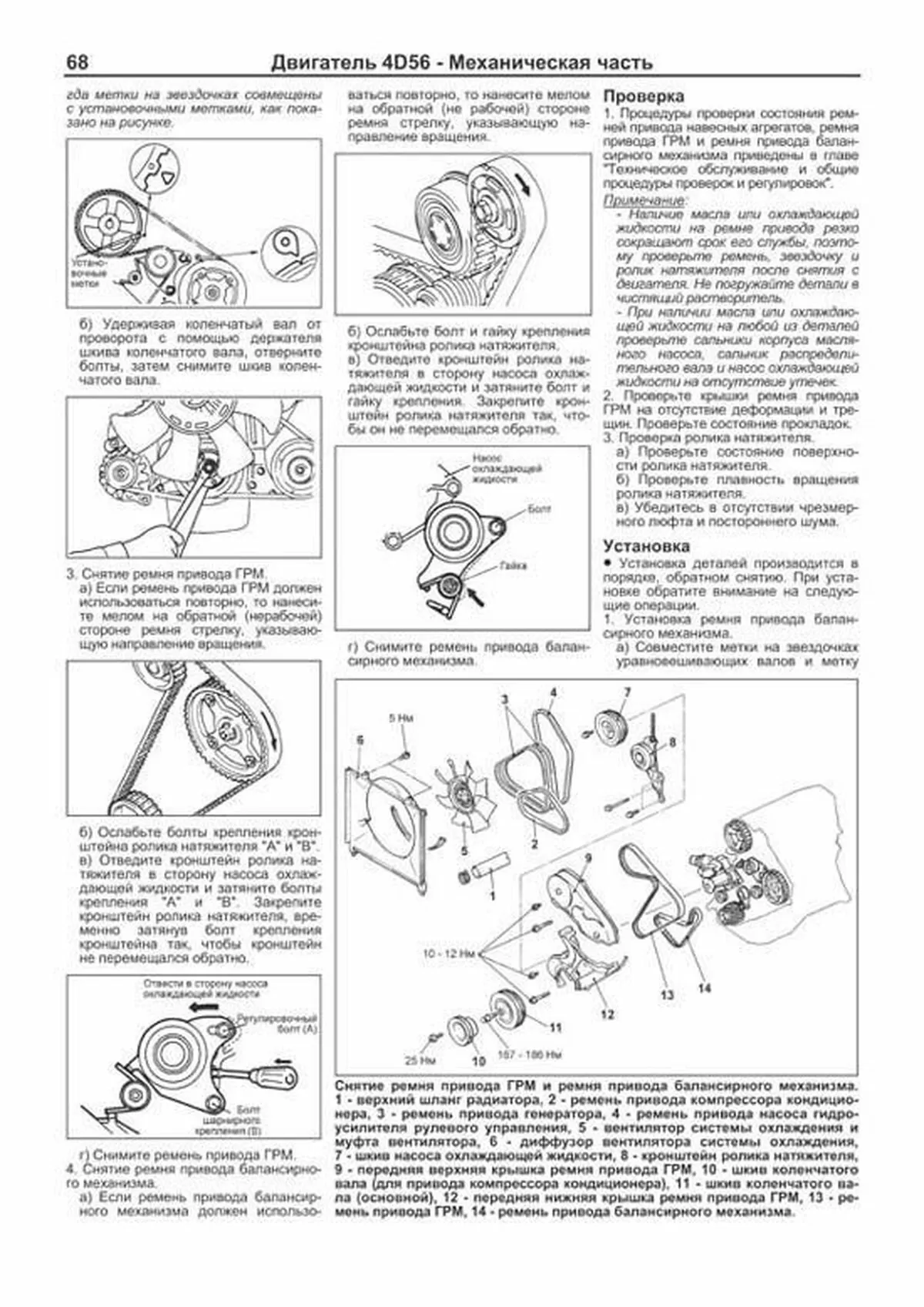

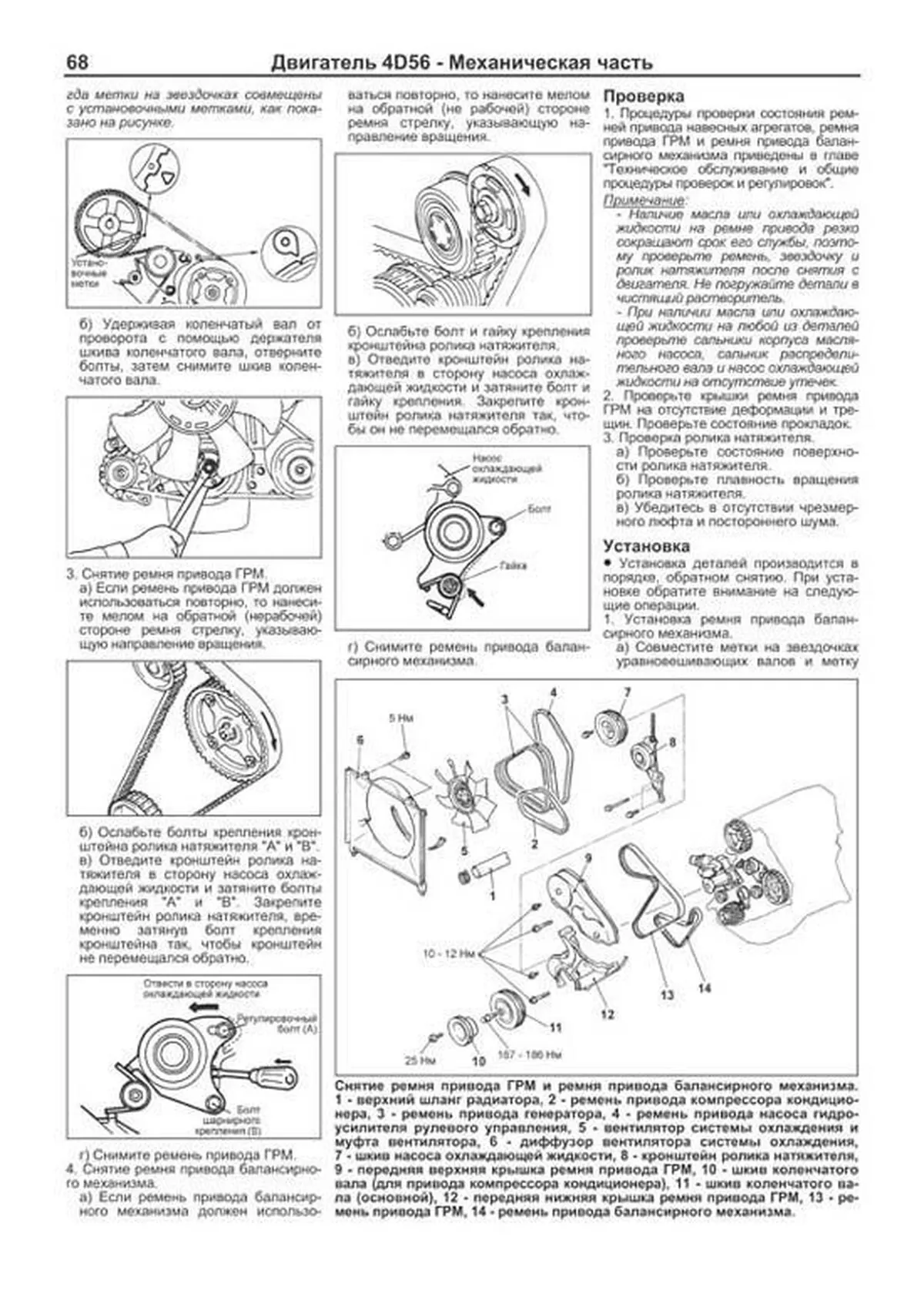

Замена ремня привода ГРМ и ремня привода балансирного механизма 67
Замена сальников 70
Замена прокладки головки цилиндров 72
Двигатель в сборе 73
Звездочки привода ГРМ и балансирного механизма 75
Ось коромысел и распределительный вал 76
Головка цилиндров и клапаны 79
Корпус масляного насоса, балансирный механизм и масляный поддон 82
Поршень и шатун 85
Коленчатый вал, маховик (механическая КПП) и пластина привода гидротрансформатора (автоматическая КПП) 87
Блок цилиндров 90
Двигатель 4М40 - Механическая часть 93
Общая информация 93
Проверка и регулировка зазоров в приводе клапанов 93
Замена сальников коленчатого вала 95
Замена прокладки головки цилиндров 96
Двигатель в сборе 99

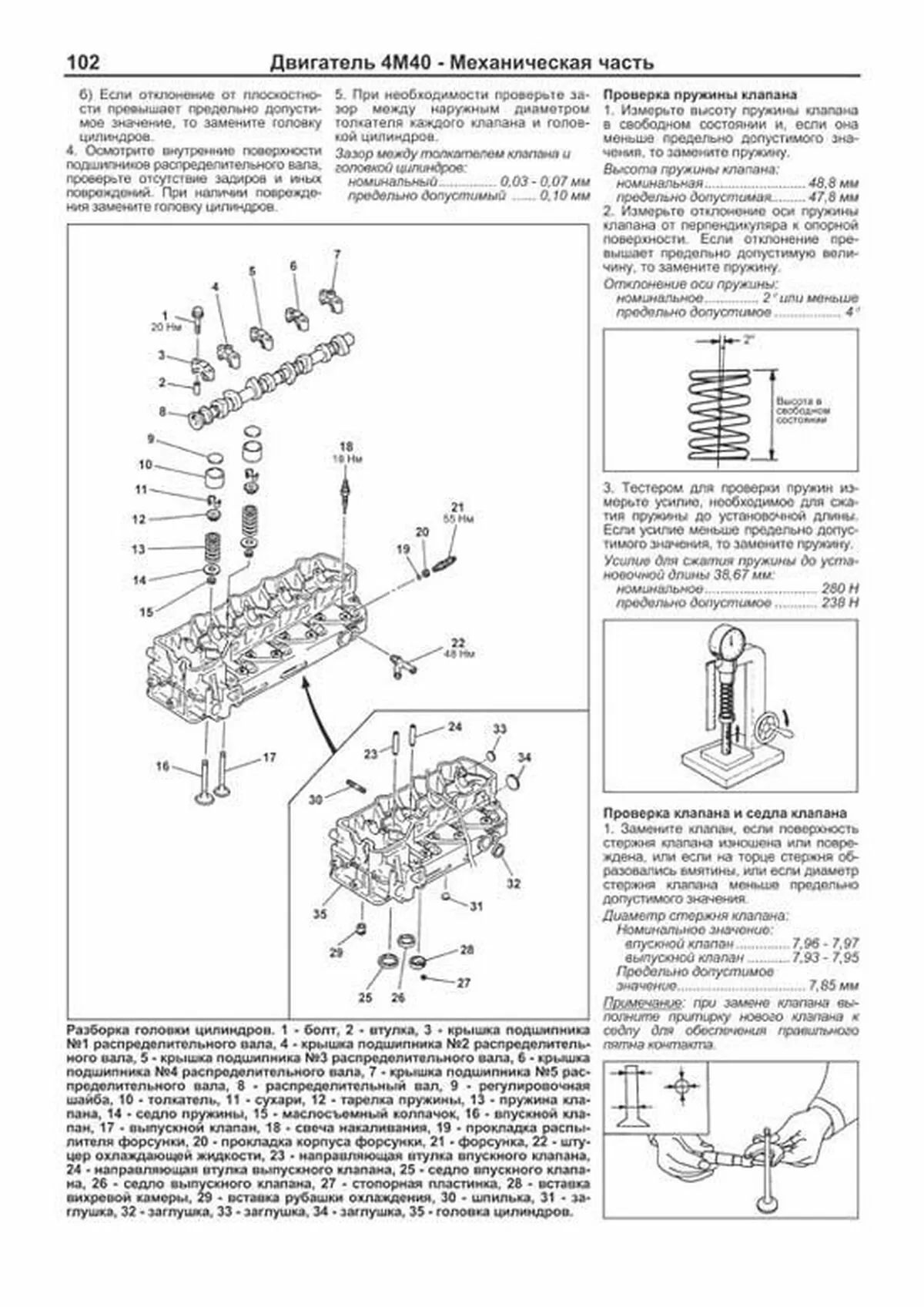

Головка цилиндров, распределительный вал и клапаны 99
Вакуумный насос 106
Крышка распределительных шестерен 106
Распределительные шестерни и уравновешивающие валы 107
Масляный насос и правый уравновешивающий вал 112
Поршень и шатун 113
Шатунно-поршневая группа 116
Маховик (автомобили с механической КПП) 118
Пластина привода гидротрансформатора (автомобили с автоматической КПП) 119
Коленчатый вал и блок цилиндров 120
Опоры силового агрегата 125
Опоры двигателя 125
Опора коробки передач 125
Опора переднего дифференциала 125
Поперечная балка передней подвески 126
Система охлаждения 128
Общая информация 128
Проверки и регулировки на автомобиле 128
Термостат 128
Насос охлаждающей жидкости 129
Шланги и трубки системы охлаждения, датчики и выключатели по температуре охлаждающей жидкости 130
Вентилятор системы охлаждения 132
Радиатор 133
Система смазки 135
Общая информация 135
Датчики и клапаны 136
Маслоохладитель двигателя 4M40 137
Маслоохладитель двигателя 4D56 138
Масляный поддон и маслозаборник 138
Системы турбонаддува, впуска и выпуска 140
Общая информация и меры предосторожности 140
Проверки на автомобиле 140
Воздушный фильтр 141
Промежуточный охладитель наддувочного воздуха (WAGON) 141
Впускной и выпускной коллекторы (модели без системы EFI) 142
Впускной коллектор и корпус дроссельной заслонки (двигатель 4M40 с системой EFI) 144
Турбокомпрессор 144
Трубы системы выпуска и глушитель 146
Топливная система 147
Проверка и регулировка тросов управления (кроме моделей с двигателем 4M40 выпуска с 061997 г) 147
Проверка работы ТНВД (модели без системы EFI) 147
Проверка и регулировка форсунок 148
Проверка системы повышения частоты вращения холостого хода (модели без системы EFI) 149
Топливные форсунки 150
Топливный насос высокого давления двигателя 4D56 152
Топливный насос высокого давления двигателя 4M40 153
Разборка, проверка, сборка и регулировка ТНВД (модели без системы EFI) 154
Разборка ТНВД 154
Топливный бак 169
Топливный фильтр 169
Педаль акселератора 170
Система электронного управления двигателем 4M40 (EFI) 171
Общие правила при работе с электронной системой управления 171
Общая информация 172
Диагностика системы управления двигателем 173
Периодическое обслуживание 176

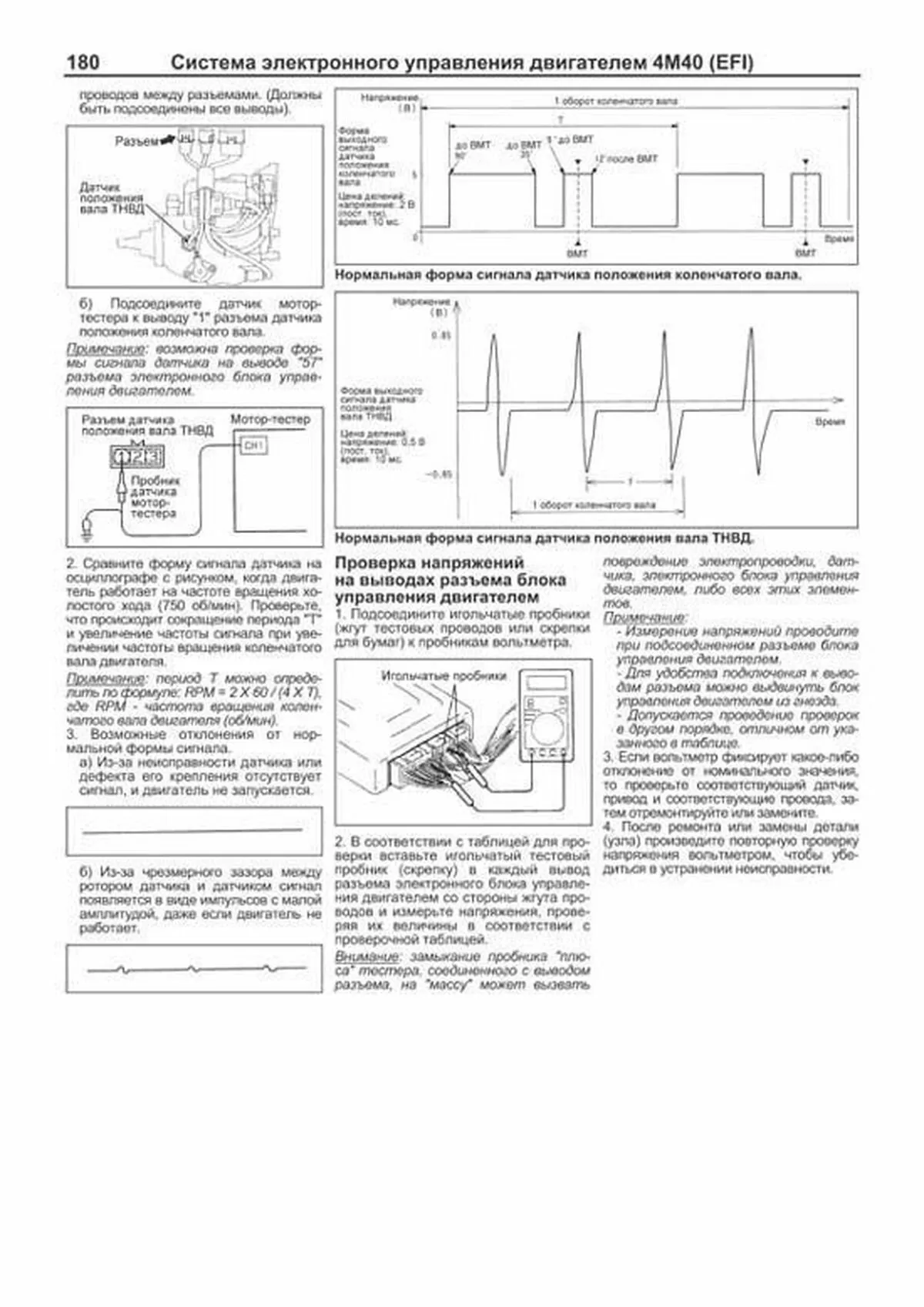

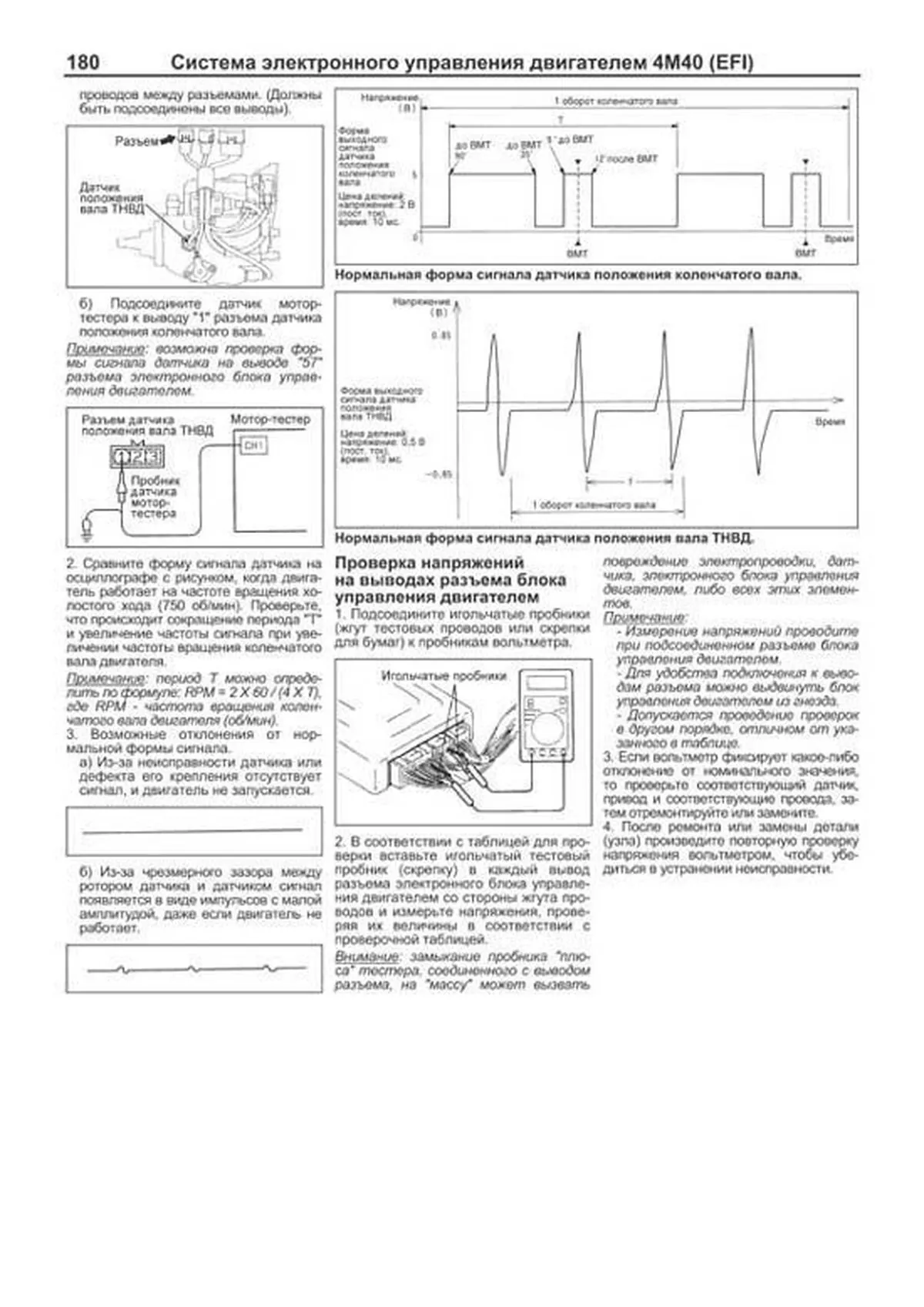

Проверка компонентов системы управления двигателем 177
Система снижения токсичности ОГ 184
Общая информация 184
Клапаны и датчики системы рециркуляции ОГ 184
Блок управления системой облегчения пуска и рециркуляцией ОГ (модели без системы EFI) 185
Система зарядки 187
Общая информация 187
Меры предосторожности при обслуживании 187
Проверка падения выходного напряжения генератора 187
Проверка тока отдачи генератора 187
Проверка регулируемого напряжения 188
Генератор в сборе 189
Разборка и сборка генератора и вакуумного насоса (двигатель 4D56) 189
Разборка и сборка генератора (двигатель 4М40) 191
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 193
Система пуска двигателя 194
Общая информация 194
Проверки и регулировки стартера (двигатель 4D56) 194
Стартер 195
Система облегчения пуска "Self-Regulating Glow" 199
Свечи накаливания 201
Сцепление 202
Проверки и регулировки 202
Педаль сцепления 202
Гидропривод сцепления 202
Главный цилиндр гидропривода сцепления 203
Сцепление 203
Рабочий цилиндр гидропривода сцепления 205

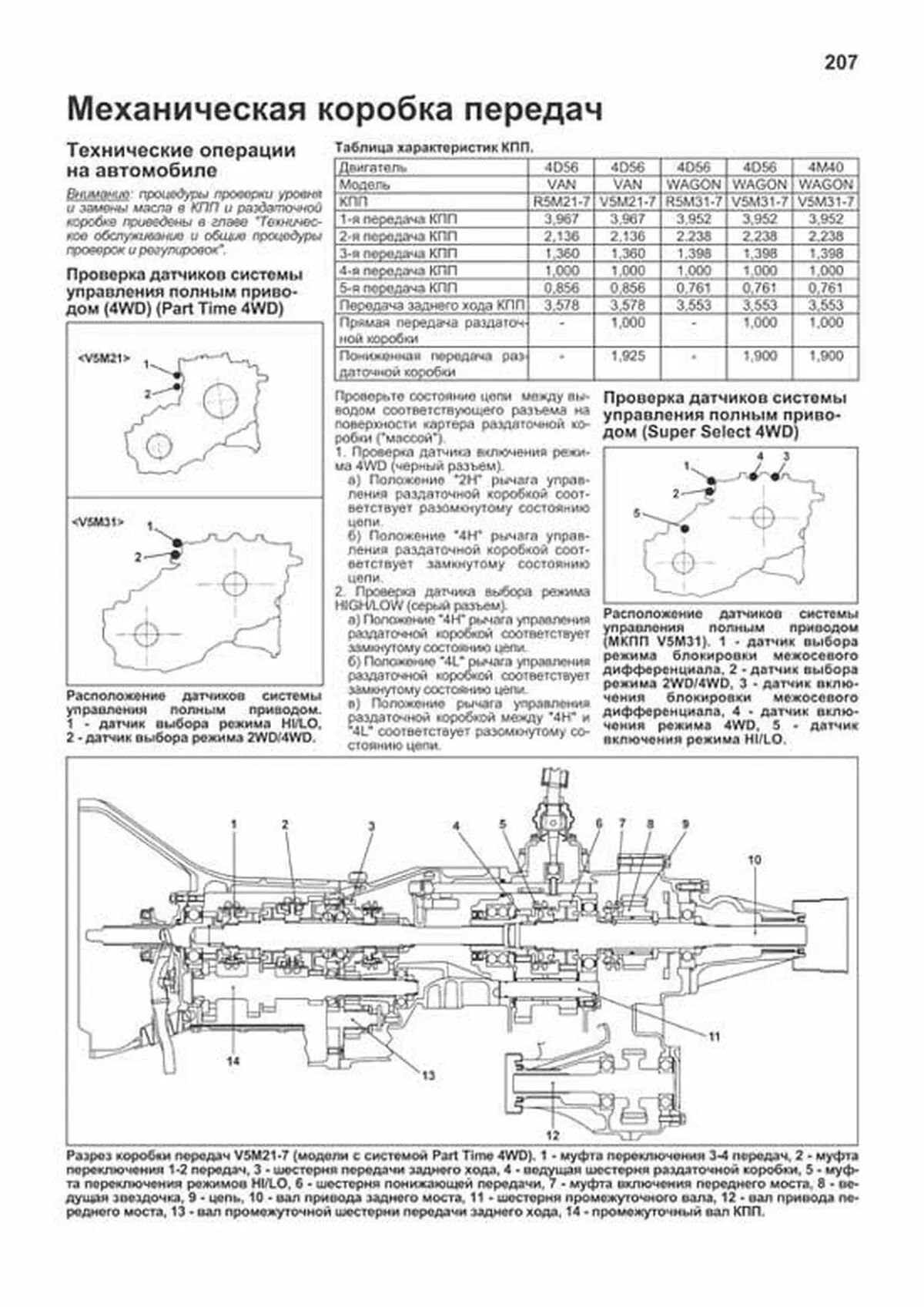

Механическая коробка передач 207
Технические операции на автомобиле 207
Механизм переключения передач на рулевой колонке (модели 2WD) 208
Напольный механизм переключения передач (модели 2WD) 209
Напольный механизм переключения передач и управления раздаточной коробкой (модели 4WD) 209
Коробка передач в сборе (модели 2WD) 210
Коробка передач и раздаточная коробка в сборе (модели 4WD) 210
Электронный блок управления полным приводом (модели 4WD) 211
Автоматическая коробка передач 213
Общая информация 213
Диагностика КПП 215
Проверка механических систем АКПП 226
Проверка системы управления АКПП 232
Основные проверки и регулировки 239
Механизм управления коробкой передач и раздаточной коробкой 240
Селектор 241
Система блокировки замка зажигания и система блокировки рычага селектора АКПП 241
Маслоохладитель АКПП 242
Электронный блок управления полным приводом (модели 4WD) 242
Коробка передач в сборе (модели 2WD) 243
Коробка передач и раздаточная коробка в сборе (модели 4WD) 243
Карданный вал 246
Передний мост 250
Проверки и регулировки 250
Замена полуосевого сальника картера дифференциала 250
Ступица переднего колеса в сборе (модели 2WD) 251
Разборка и сборка ступицы переднего колеса (модели 2WD) 252
Ступица переднего колеса в сборе (модели 4WD) 253
Разборка и сборка ступицы переднего колеса (модели 4WD) 254
Поворотный кулак в сборе (модели 2WD) 254
Поворотный кулак в сборе (модели 4WD) 255
Разборка и сборка поворотного кулака (модели 4WD) 256
Вал привода колеса в сборе (модели 4WD) 257
Разборка и сборка вала привода колеса (модели 4WD) 258
Внутренний приводной вал в сборе (модели 4WD) 259
Разборка и сборка внутреннего приводного вала (модели 4WD) 260
Система подключения переднего моста (модели 4WD) 260
Картер дифференциала в сборе (модели 4WD) 263
Разборка и сборка картера дифференциала (модели 4WD) 263
Задний мост 266
Проверки и регулировки 266
Задний мост в сборе 267
Полуось в сборе 268
Разборка и сборка полуоси 269
Картер дифференциала в сборе 272
Разборка и сборка картера дифференциала 273
Передняя подвеска 275
Проверка и регулировка углов установки колес 275

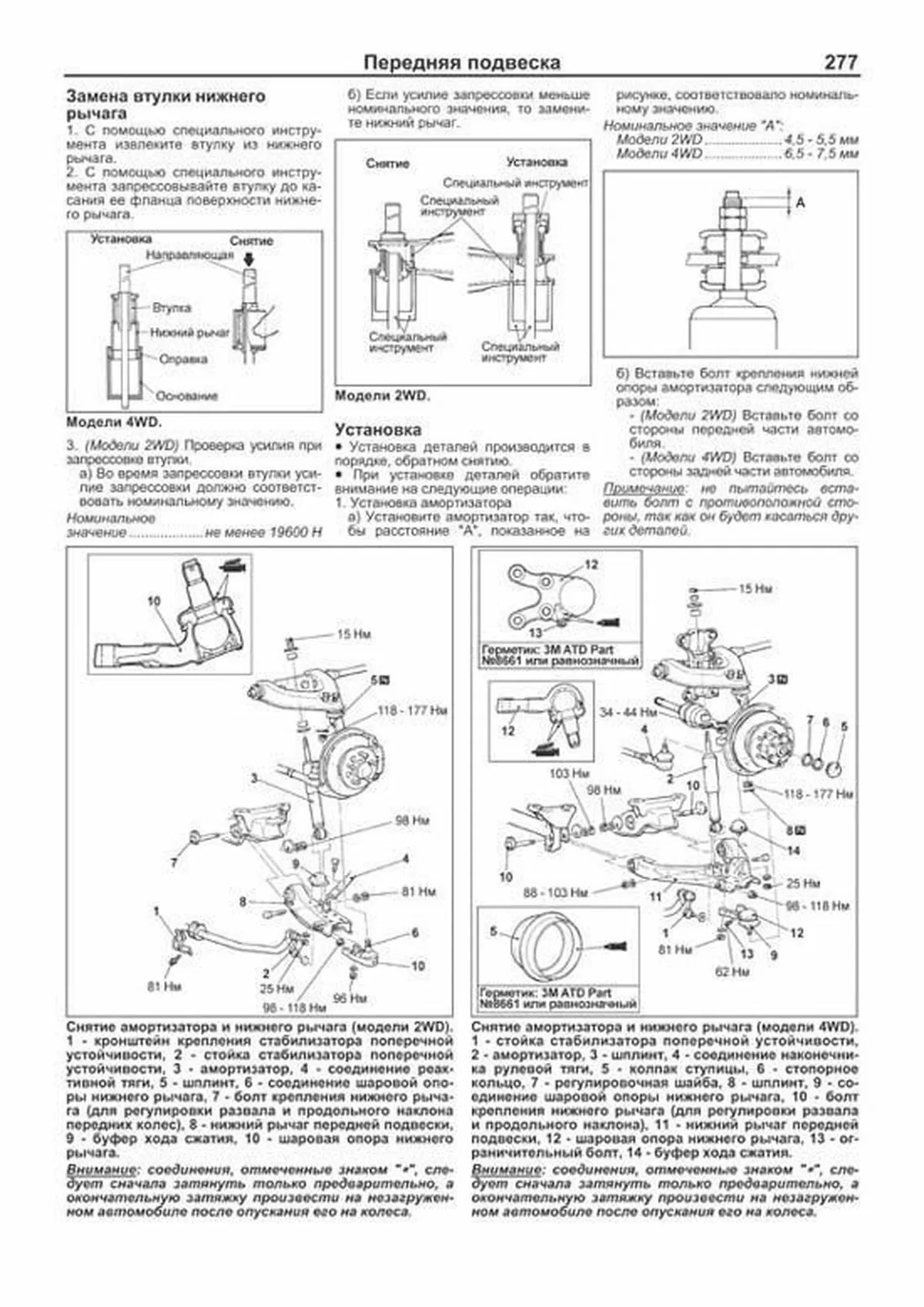

Амортизатор и нижний рычаг 276
Верхний рычаг 278
Торсион 279
Реактивная тяга (модели 2WD) 280
Стабилизатор поперечной устойчивости 280
Система управления режимами работы амортизаторов (ECS) 282
Проверка контрольной лампы ECS (контрольная лампа включения режима "SPORT" системы ECS) 282
Считывание кодов неисправностей без тестера 282
Удаление кодов неисправностей без тестера 282
Поиск неисправностей по диагностическим кодам 282
Проверки на разъеме электронного блока управления системой ECS 282
Проверка работы системы ECS 282
Проверка сервопривода изменения жесткости амортизатора 284
Проверка переключателя режимов работы системы ECS 284
Снятие и установка переднего амортизатора 284
Снятие и установка заднего амортизатора 284
Снятие и установка электронного блока управления системой ECS 284
Снятие и установка переключателя режимов работы системы ECS 285
Снятие и установка датчика продольного ускорения 285
Снятие и установка датчиков системы ECS 285
Задняя подвеска 286
Проверка углов установки задних колес 286
Задняя подвеска в сборе (рессорная подвеска) 286
Задняя подвеска в сборе (пружинная подвеска) 286
Стабилизатор поперечной устойчивости (пружинная подвеска) 287
Рулевое управление 289
Проверки и регулировки 289
Рулевое колесо и вал рулевого управления 291
Разборка и сборка рулевой колонки 292
Рулевой механизм в сборе 293
Рулевой механизм - разборка и сборка 294
Насос гидроусилителя рулевого управления 296
Шланги гидросистемы усилителя рулевого управления 296
Тормозная система 299
Проверка и регулировка педали тормоза 299
Проверка выключателя стоп-сигналов 300
Проверка работы вакуумного усилителя тормозов 300
Проверка работы обратного клапана вакуумного усилителя тормозов 300
Проверка датчика разрежения вакуумного усилителя тормозов 300
Проверка регулятора давления задних тормозов 300
Удаление воздуха из гидропривода тормозов 301
Проверка дисковых тормозов 301
Проверка задних барабанных тормозов 303
Проверка барабанного стояночного тормоза 304
Педаль тормоза 304
Главный тормозной цилиндр и вакуумный усилитель тормозов 304
Разборка и сборка главного тормозного цилиндра 306
Регулятор давления задних тормозов 307

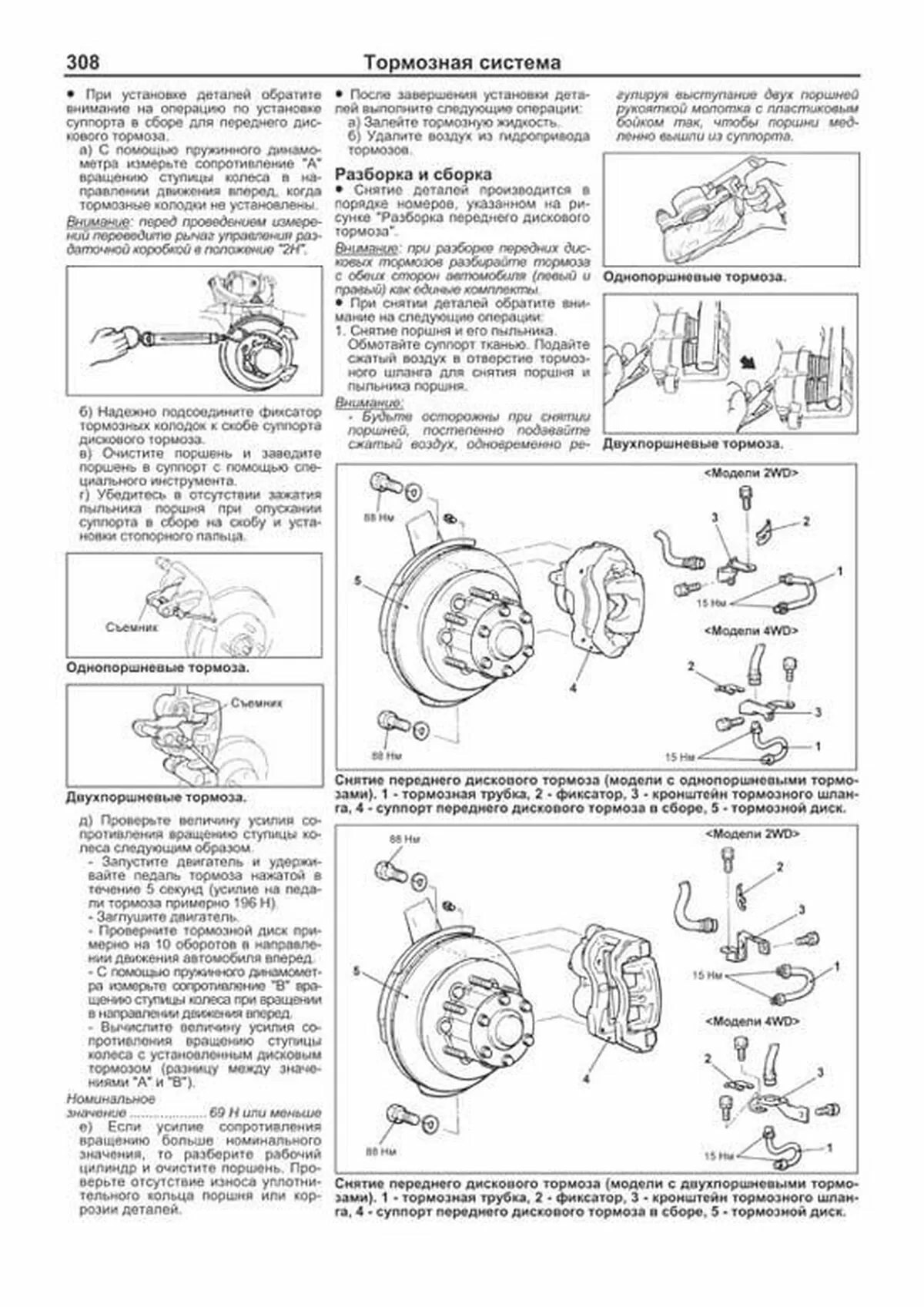

Передние дисковые тормоза 307
Задние дисковые тормоза 311
Задние барабанные тормоза 313
Проверка рабочего тормозного цилиндра (после разборки) 313
Антиблокировочная система тормозов (ABS) 315
Общая информация 315
Поиск неисправностей 315
Проверка работы системы ABS 320
Гидравлический блок ABS в сборе 321
Датчик частоты вращения колеса 321
Датчик ускорения (модели 4WD) 322
Датчик положения рулевого колеса 323
Электронный блок управления ABS 323
Стояночный тормоз 324
Проверки и регулировки 324
Рычаг стояночного тормоза 324
Трос привода стояночного тормоза 325
Стояночный тормоз (модели с задними дисковыми тормозами с барабанным стояночным тормозом) 325
Кузов 327
Проверки и регулировки 327
Капот 330
Лючок заливной горловины топливного бака 331
Крыло 331
Ветровое стекло 331
Переднее боковое стекло 333
Заднее боковое стекло 333
Стекло окна задней боковины кузова 334
Стекло задней двери 334
Стекло крыши (модели с прозрачной крышей) 335
Передняя боковая дверь в сборе 335
Облицовка передней боковой двери и водонепроницаемая пленка 336
Стекло передней боковой двери и стеклоподъемник 336
Замок и ручка передней боковой двери 337
Направляющий желобок стекла двери и уплотнитель боковой двери 338
Боковая сдвижная дверь в сборе 339
Облицовка боковой сдвижной двери и водонепроницаемая пленка 340
Замок и ручка боковой сдвижной двери 340
Уплотнитель боковой сдвижной двери 341
Задняя дверь в сборе 341
Облицовка задней двери и водонепроницаемая пленка 342
Замок и ручка задней двери 342
Передний люк крыши 343
Задний люк крыши 345
Шторки прозрачной крыши 346
Защита картеров силового агрегата и трансмиссии 347

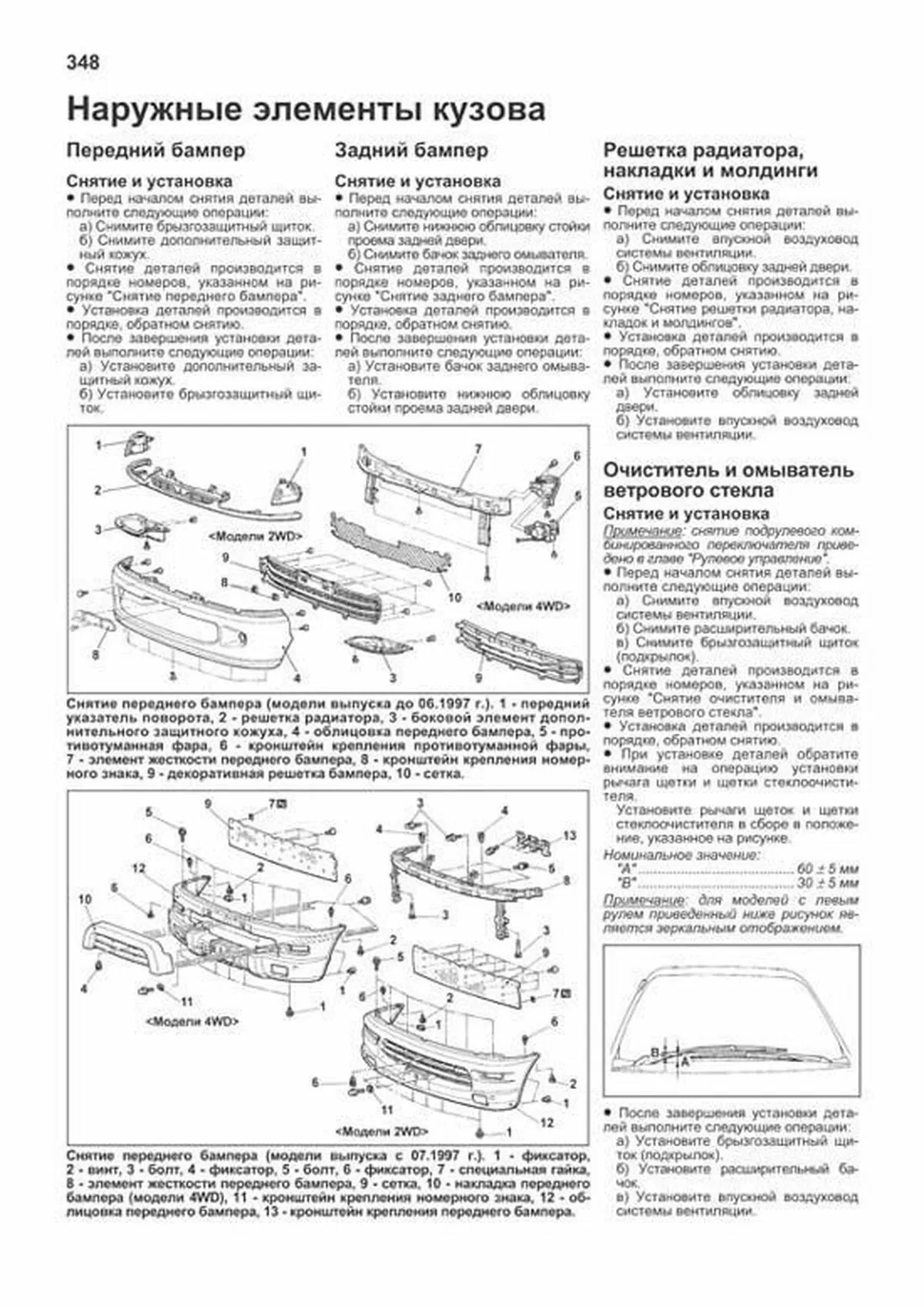

Наружные элементы кузова 348
Передний бампер 348
Задний бампер 348
Решетка радиатора, накладки и молдинги 348
Очиститель и омыватель ветрового стекла 348
Очиститель и омыватель заднего стекла 350
Омыватель фар головного света 351
Подогреватель щеток очистителя ветрового стекла 352
Боковое зеркало заднего вида 352
Дополнительные наружные элементы 353
Выдвижная боковая подножка с электроприводом 354
Интерьер 356
Панель приборов 356
Облицовка 357
Облицовка потолка (наборного типа) 359
Облицовка потолка (рельефного типа) 359
Напольная консоль 360
Переднее сиденье 360
Система ослабления натяжения ремней безопасности 362
Электропривод шторок (боковых и задней двери) 362
Отопитель, кондиционер и система вентиляции 364
Меры техники безопасности при техническом обслуживании и ремонте 364
Основные проверки 364
Работы с системой кондиционирования 366
Панель управления кондиционером в сборе 369
Отопитель и радиатор отопителя 371
Электровентилятор переднего отопителя в сборе и резистор 372
Сервоприводы заслонок (кроме панели управления с вращающими ручками) 373
Передний испаритель и электронный блок управления кондиционером 374
Панель управления задним кондиционером в сборе (кондиционер со встроенным блоком) 376
Задний испаритель в сборе (кондиционер со встроенным блоком) 377
Задний испаритель в сборе (кондиционер с потолочным блоком) 378
Электровентилятор и радиатор заднего отопителя (отопитель со встроенным блоком) 378
Задний отопитель в сборе (отопитель с блоком под сиденьем) 380
Электровентилятор и радиатор заднего отопителя (отопитель с блоком под сиденьем) 380
Шланги отопителя 381
Компрессор и ролик натяжителя ремня привода компрессора 382
Передний конденсор и электровентилятор конденсора 384
Боковой конденсор и электровентилятор конденсора (модели с двойным кондиционером) 384
Трубопроводы системы кондиционирования 385
Воздуховоды системы вентиляции 387
Отличия для кондиционера с автоматическим управлением 388
Электрооборудование кузова 394
Замок зажигания 394
Аккумуляторная батарея 395
Проверка измерителей и указателей на автомобиле 395
Комбинация приборов 396
Блок дополнительных указателей 397
Датчики температуры наружного воздуха и воздуха в салоне 398
Наружное освещение 398
Внутреннее освещение 403
Звуковой сигнал 404
Прикуриватель 404
Розетка для подключения дополнительного оборудования 405
Электронные часы 405
Аудиосистема 405
Обогреватель заднего стекла 407
Система парковки 409
Система ETACS 409
Дополнительная система пассивной безопасности (SRS) 410
Общая информация 410
Меры безопасности при техническом обслуживании 410
Поиск неисправностей 411
Предупреждающие этикетки 413
Техническое обслуживание системы SRS 413
Датчики лобового удара 415
Электронный блок управления SRS 415
Модули подушек безопасности и спиральный провод 416
Схемы электрооборудования 418
Пояснения к схемам электрооборудования 418
Блоки реле, предохранители и плавкие вставки 419
Расположение точек соединения с "массой" и общая схема электропроводки 422
Схемы электрооборудования (модели выпуска с 1998 г) 423
Система электропитания 423
Система пуска двигателя 424
Система облегчения пуска двигателя 424
Система зарядки 425
Вентилятор промежуточного охладителя наддувочного воздуха 425

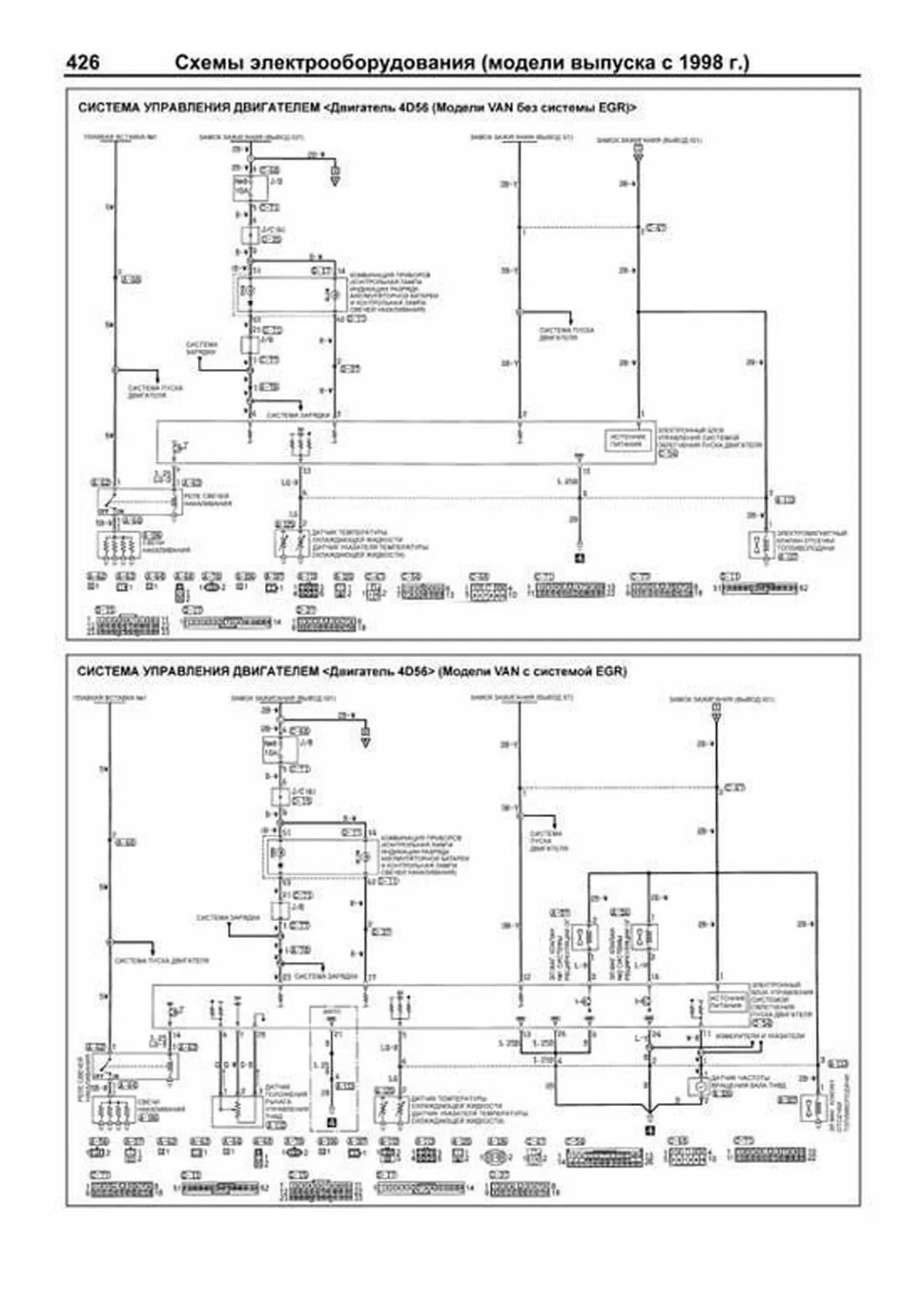

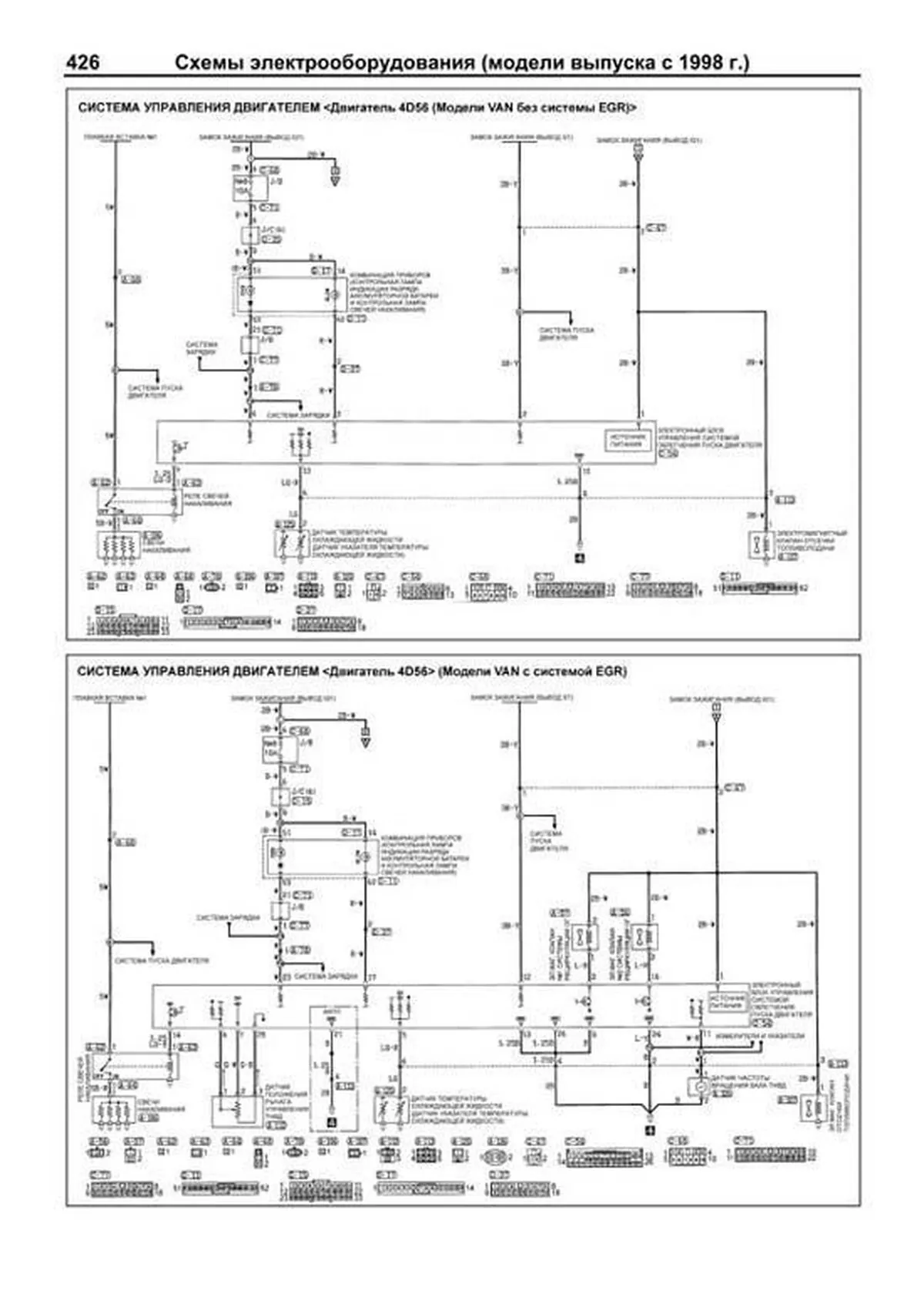

Система управления двигателем 426
Система управления повышающей передачей АКПП 431
Система управления АКПП 432
Освещение салона 434
Лампы подсветки 437
Подсветка личинки замка зажигания 437
Реостат 438
Фары головного света 438
Передние габариты, задние габариты и подсветка номерного знака 440
Передние противотуманные фары 441
Фонари освещения при повороте 443
Указатели поворота и аварийная сигнализация 443
Стоп-сигналы 444
Фонари заднего хода 444
Блок дополнительных указателей 445
Звуковой сигнал 445
Измерители и указатели 446
Контрольные лампы 447
Стеклоподъемники с электроприводом 448
Боковые зеркала заднего вида с электроприводом 449
Электропривод регулировки сидений 450
Система центральной блокировки замков дверей 450
Система дистанционного управления замками дверей 454
Передний люк крыши 456
Задний люк крыши 457
Кондиционер 457
Подогреватель щеток очистителя ветрового стекла 466
Обогреватель заднего стекла 466
Обогреватели передних сидений 468
Очиститель и омыватель ветрового стекла 469
Омыватель фар головного света 470
Магнитола 470
Мультикоммуникационная система Mitsubishi 471
Зуммер предупреждения о ключе, оставленном в замке зажигания 473
Зуммер предупреждения о включенном освещении 474
Часы 475
Прикуриватель 475
Антиблокировочная система тормозов 475
Система полного привода Part Time 4WD 479
Система полного привода Super Select 479
Электропривод выдвижной боковой подножки 480
Электропривод доводчика сдвижной двери 480
Система парковки 481
Шторки прозрачной крыши 481
Электропривод шторок 482
Дополнительные разъемы кондиционера 483
Дополнительный разъем передних противотуманных фар 483
Розетка для подключения дополнительного оборудования 483
Система ослабления натяжения ремней безопасности 483
Дополнительная система пассивной безопасности 484
Система управления режимами работы амортизаторов 484

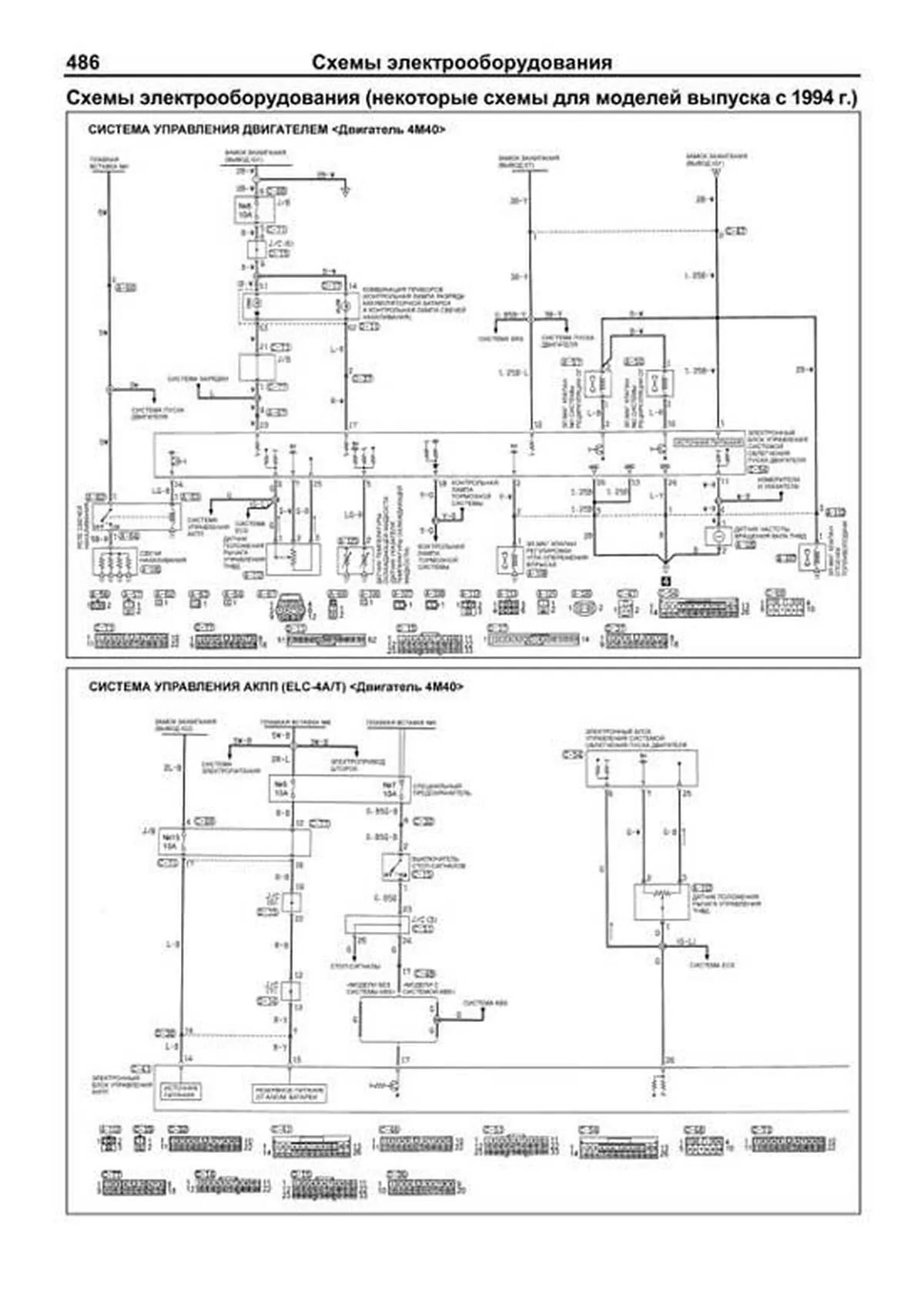

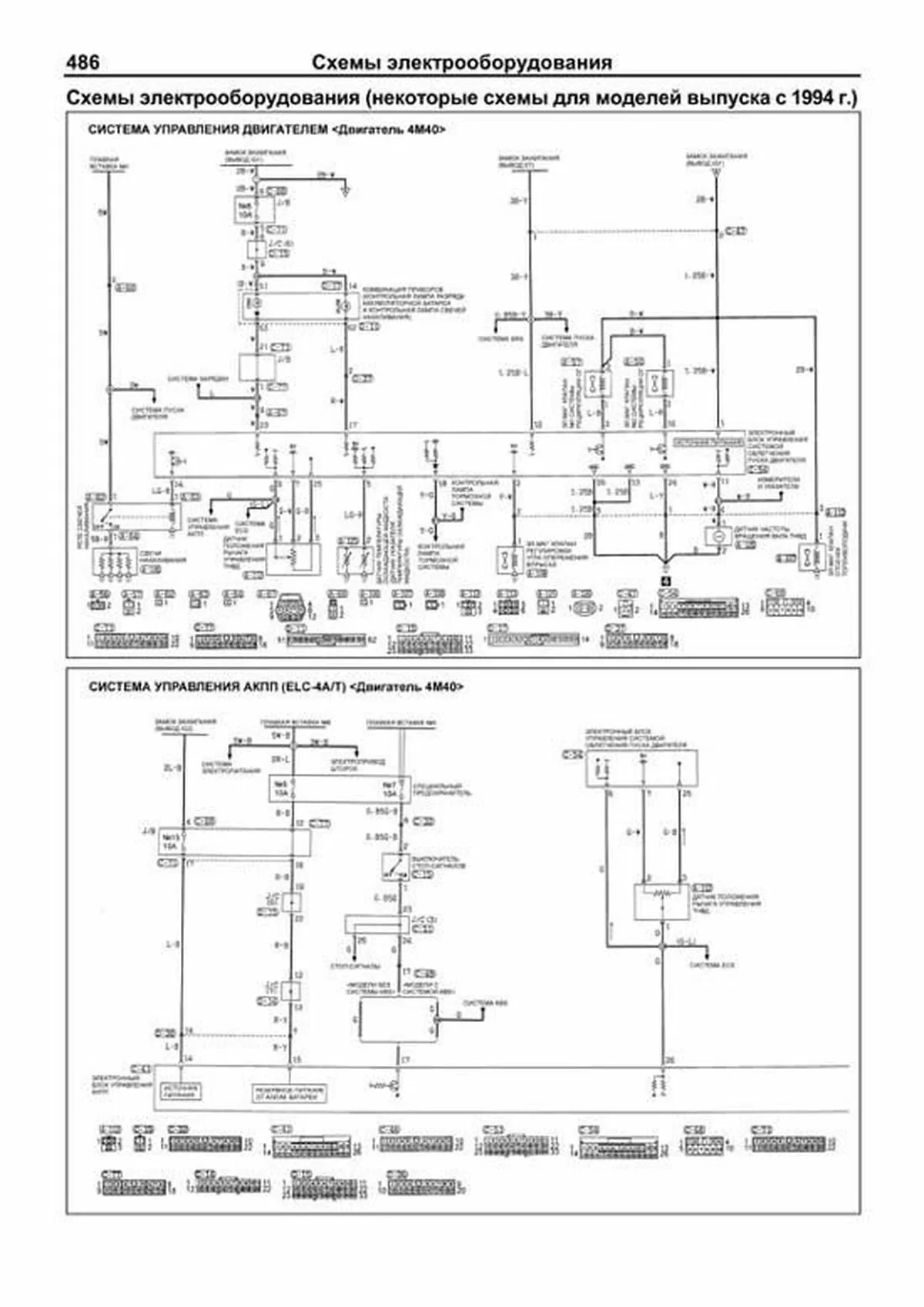

Схемы электрооборудования (некоторые схемы для моделей выпуска с 1994 г) 486
Система управления двигателем 486
Система управления АКПП 486
Фары головного света 488

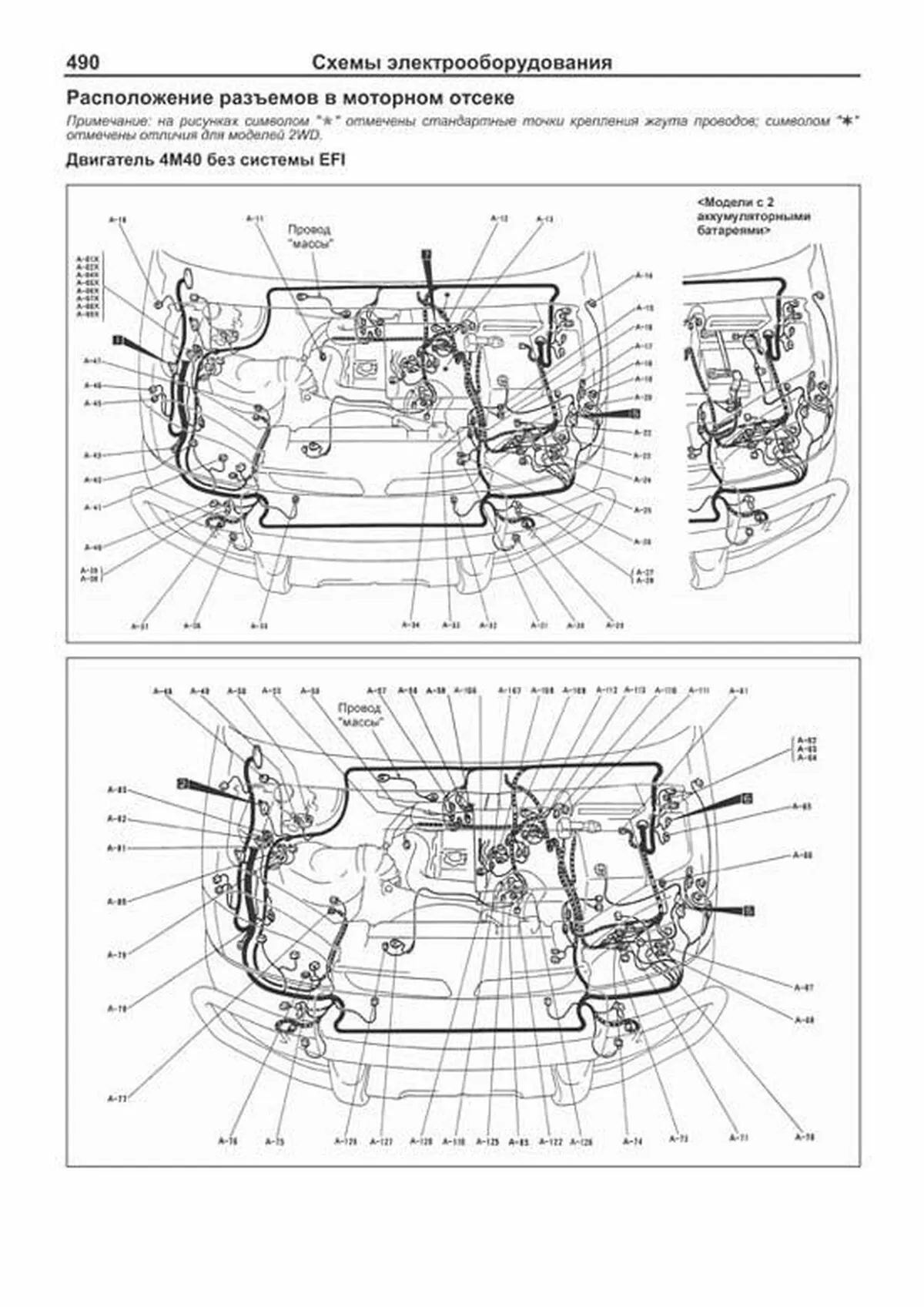

Расположение разъемов в моторном отсеке 490
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
7 Для изменения режима распределения потоков воздуха, подаваемого в салон, предназначен переключатель [8] Выбор режима осуществляется последовательным нажатием на переключатель и отображается соответствующими значками на ЖК дисплее Примечание: толщина стрелки указывает на мощность потока воздуха, выходящего из дефлектора а) Поток воздуха направлен в область головы б) Поток воздуха направлен в область головы и ног одновременно в) Поток воздуха направлен почти полностью в область ног г) Поток воздуха направлен на ветровое стекло и в область ног д) Поток воздуха направлен на ветровое стекло и используется в случае запотевания ветрового стекла 8 Выключатель [6] подачи холодного воздуха в заднюю часть салона предназначен для подачи холодного воздуха в район головы задних пассажиров 9 Выключатель [5] служит для перехода в режим управления задним кондиционером (когда работает задний кондиционер индикатор на выключателе горит) Для возвращения в нормальный режим нажмите выключатель еще раз Примечание: если задний кондиционер выключен, то данный выключатель не работает 10 Выключатель [9] предназначен для включения заднего кондиционера (когда индикатор на выключателе горит задний кондиционер работает) 11 Выключатель [4] (OFF) предназначен для выключения кондиционера и отопителя Панель управления передним отопителем и кондиционером с вращающимися ручками Примечание: описание переключателей приведено в подразделе "Панель управления отопителем и кондиционером (модели без жидкокристаллического дисплея)" Панель управления передним отопителем и кондиционером кнопочного типа Примечание: описание переключателей приведено в подразделе "Панель управления отопителем и кондиционером (модели без жидкокристаллического дисплея)" Панель управления передним отопителем и кондиционером с ЖК дисплеем (LCD) Примечание: описание переключателей приведено в подразделе "Панель управления отопителем и кондиционером (модели с жидкокристаллическим дисплеем (LCD))" Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ":

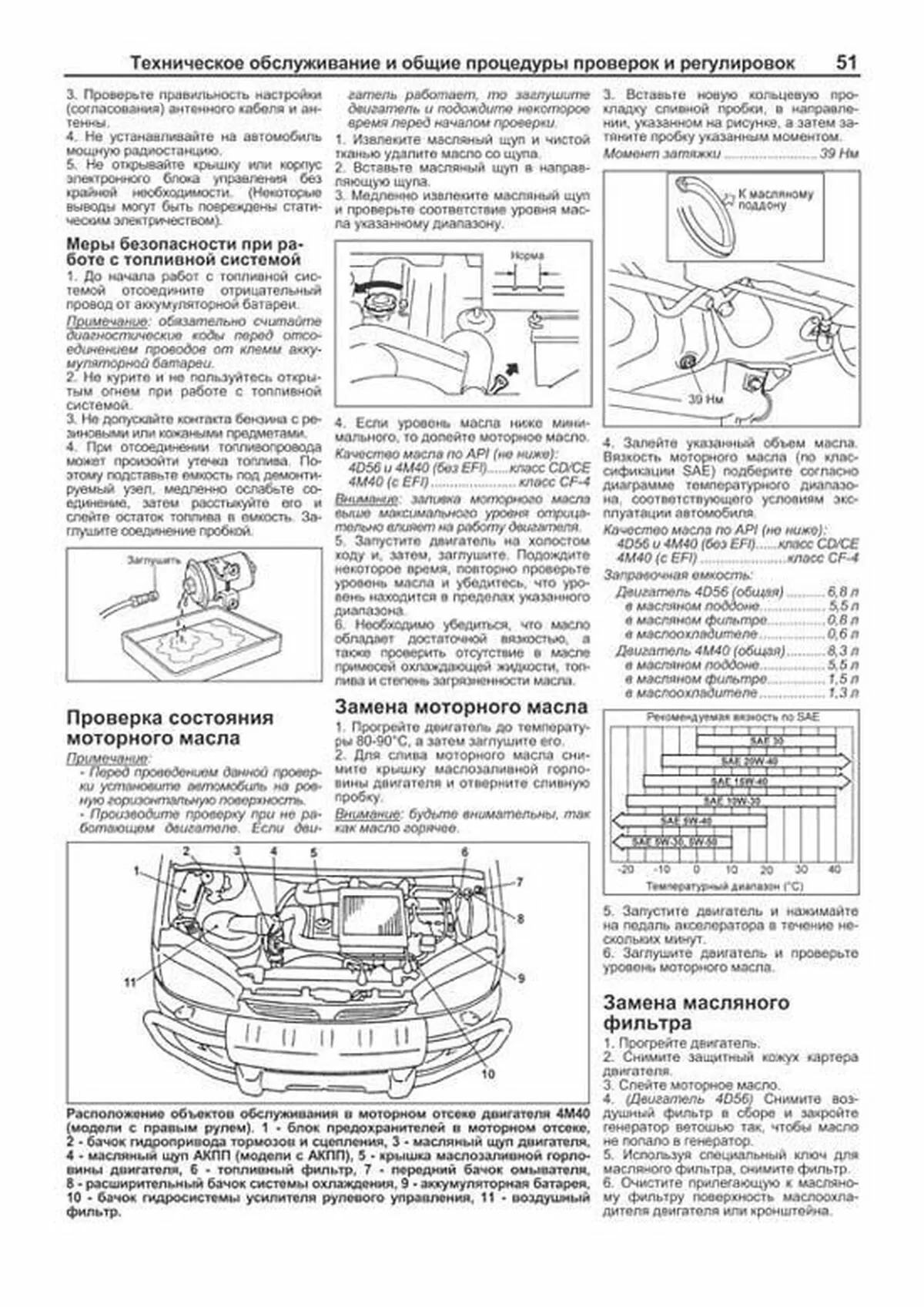

3 Проверьте правильность настройки (согласования) антенного кабеля и антенны 4 Не устанавливайте на автомобиль мощную радиостанцию 5 Не открывайте крышку или корпус электронного блока управления без крайней необходимости (Некоторые выводы могут быть повреждены статическим электричеством) Меры безопасности при работе с топливной системой 1 До начала работ с топливной системой отсоедините отрицательный провод от аккумуляторной батареи Примечание: обязательно считайте диагностические коды перед отсоединением проводов от клемм аккумуляторной батареи 2 Не курите и не пользуйтесь открытым огнем при работе с топливной системой 3 Не допускайте контакта бензина с резиновыми или кожаными предметами 4 При отсоединении топливопровода может произойти утечка топлива Поэтому подставьте емкость под демонтируемый узел, медленно ослабьте соединение, затем расстыкуйте его и слейте остаток топлива в емкость Заглушите соединение пробкой Проверка состояния моторного масла Примечание: Перед проведением данной проверки установите автомобиль на ровную горизонтальную поверхность Производите проверку при не работающем двигателе Если двигатель работает, то заглушите двигатель и подождите некоторое время перед началом проверки 1 Извлеките масляный щуп и чистой тканью удалите масло со щупа 2 Вставьте масляный щуп в направляющую щупа 3 Медленно извлеките масляный щуп и проверьте соответствие уровня масла указанному диапазону 4 Если уровень масла ниже минимального, то долейте моторное масло Качество масла по API (не ниже): 4D56 и 4M40 (без EFI)класс CD/CE 4M40 (c EFI) класс CF-4 Внимание: заливка моторного масла выше максимального уровня отрицательно влияет на работу двигателя 5 Запустите двигатель на холостом ходу и, затем, заглушите Подождите некоторое время, повторно проверьте уровень масла и убедитесь, что уровень находится в пределах указанного диапазона 6 Необходимо убедиться, что масло обладает достаточной вязкостью, а также проверить отсутствие в масле примесей охлаждающей жидкости, топлива и степень загрязненности масла Замена моторного масла 1 Прогрейте двигатель до температуры 80-90°C, а затем заглушите его 2 Для слива моторного масла снимите крышку маслозаливной горловины двигателя и отверните сливную пробку Внимание: будьте внимательны, так как масло горячее 3 Вставьте новую кольцевую прокладку сливной пробки, в направлении, указанном на рисунке, а затем затяните пробку указанным моментом Момент затяжки 39 Нм 4 Залейте указанный объем масла Вязкость моторного масла (по классификации SAE) подберите согласно диаграмме температурного диапазона, соответствующего условиям эксплуатации автомобиля Качество масла по API (не ниже): 4D56 и 4M40 (без EFI)класс CD/CE 4M40 (c EFI) класс CF-4 Заправочная емкость: Двигатель 4D56 (общая) 6,8 л в масляном поддоне 5,5 л в масляном фильтре 0,8 л в маслоохладителе 0,6 л Двигатель 4M40 (общая)8,3 л в масляном поддоне 5,5 л в масляном фильтре 1,5 л в маслоохладителе 1,3 л 5 Запустите двигатель и нажимайте на педаль акселератора в течение нескольких минут 6 Заглушите двигатель и проверьте уровень моторного масла Замена масляного фильтра 1 Прогрейте двигатель 2 Снимите защитный кожух картера двигателя 3 Слейте моторное масло 4 (Двигатель 4D56) Снимите воздушный фильтр в сборе и закройте генератор ветошью так, чтобы масло не попало в генератор 5 Используя специальный ключ для масляного фильтра, снимите фильтр 6 Очистите прилегающую к масляному фильтру поверхность маслоохладителя двигателя или кронштейна Расположение объектов обслуживания в моторном отсеке двигателя 4M40 (модели с правым рулем) 1 блок предохранителей в моторном отсеке, 2 бачок гидропривода тормозов и сцепления, 3 масляный щуп двигателя, 4 масляный щуп АКПП (модели с АКПП), 5 крышка маслозаливной горловины двигателя, 6 топливный фильтр, 7 передний бачок омывателя, 8 расширительный бачок системы охлаждения, 9 аккумуляторная батарея, 10 бачок гидросистемы усилителя рулевого управления, 11 воздушный фильтр Пример текста из раздела " Двигатель 4D56 Механическая часть ":
Ремонт Замена зубчатого венца маховика (модели выпуска до 1996 г) 1 Если зубья зубчатого венца маховика изношены, повреждены или выломаны, то замените зубчатый венец При разрушении зубьев зубчатого венца проверьте также шестерню стартера Установку нового зубчатого венца производите в следующей последовательности: а) Сбейте старый зубчатый венец с маховика б) Постепенно нагрейте новый зубчатый венец до температуры 260 280°C и затем быстро установите его на маховик 2 После установки маховика проверьте опорный подшипник первичного вала коробки передач на легкость вращения и отсутствие постороннего шума Установка ? Установка производится в порядке, обратном снятию При установке деталей обратите внимание на следующие операции Примечание: перед сборкой и установкой нанесите моторное масло на все движущиеся и скользящие детали 1 (Модели выпуска с 091994 г) Подбор вкладышей коренных подшипников коленчатого вала Примечание: если вкладыш нуждается в замене, то выберите и установите вкладыш требуемого размера а) Если коленчатый вал поставляется в качестве запасной детали, то определите цветовые или символьные метки коренных шеек коленчатого вала Если идентификация коленчатого вала по меткам невозможна (метки отсутствуют), то измерьте диаметр каждой коренной шейки коленчатого вала Внимание: метки коренных шеек коленчатого вала наносятся заводомизготовителем только на деталь, поставляемую как запасная часть Модели выпуска до 122000 г б) Определите символьные идентификационные метки на блоке цилиндров (размерные группы диаметров отверстий под коренные подшипники), которые выштампованы в месте, показанном на рисунке, в направлении от передней к задней части блока Метка для шейки №1 расположена со стороны передней части двигателя (со стороны ремня привода ГРМ) в) Вкладыши коренного подшипника коленчатого вала идентифицируются по цветовой (или символьной) метке, которая расположена, как показано на рисунке г) В соответствии с определенными в пп (а)-(в) метками на коленчатом валу (или результатами измерений коренных шеек вала) и идентификационными метками на блоке цилиндров подберите правильные вкладыши коренных подшипников по приведенной таблице 2 Установка вкладышей коренных подшипников коленчатого вала а) Установите верхний вкладыш коренного подшипника коленчатого вала в блок цилиндров В верхнем вкладыше коренного подшипника коленчатого вала имеется канавка для подвода смазки Верхний и нижний вкладыши центрального подшипника Коленчатый вал, маховик (МКПП) и пластина привода гидротрансформатора АКПП) 1 маховик в сборе (для механической КПП), 2 переходная пластина (для автоматической КПП), 3 пластина привода гидротрансформатора (для автоматической КПП), 4 переходная пластина (для автоматической КПП), 5 задняя плита, 6 защитный кожух картера КПП, 7 корпус сальника, 8 прокладка, 9 маслоотделитель, 10 задний сальник коленчатого вала, 11 крышка коренного подшипника коленчатого вала, 12 нижний вкладыш коренного подшипника коленчатого вала, 13 коленчатый вал, 14 верхний вкладыш коренного подшипника коленчатого вала Пример текста из раздела " Топливная система ":
симальных оборотов сопротивление должно плавно уменьшаться Примечание: процедура регулировки датчика приведена в соответствующем разделе 29 Снимите ТНВД со сборочного стенда 30 Установите шпонку на носок вала ТНВД Регулировка ТНВД 1 Предварительная проверка и подготовка к испытаниям (см тест-план испытаний ТНВД марки ZEXEL) а) Подготовьте стендовые форсунки б) Допустимая погрешность тахометра стенда: ±40 об/мин в) Установите ноль лимба стенда г) Установите ТНВД на стенд Примечание: нанесите метку на соединительную муфту напротив шпонки вала насоса д) Подготовьте топливные трубки высокого давления Минимальный радиус изгиба трубок 25 мм е) Подсоедините стендовые трубки подвода и отвода топлива При необходимости установите переходники ж) Снимите правую крышку автомата опережения впрыска з) Установите специальные приспособления для измерения хода плунжера NIPPON DENSO № 95095-10220 и 95095-10231 и) Подайте напряжение 12 В на клапан отсечки топливоподачи (от системы стенда или аккумуляторной батареи) к) Закрепите рычаг управления ТНВД в положении максимальных оборотов л) Проверьте правильность ориентации кулачковой шайбы (правильность сборки): Снимите нагнетательный клапан штуцера "С" Совместите метку положения шпонки на муфте со штуцером "С" Включите топливоподкачивающий насос стенда Если топливо не вытекает из штуцера "C", то разберите насос и измените положение кулачковой шайбы на 180° м) Выведите насос на 5 минут на режим 2000 об/мин Проверьте отсутствие утечек топлива и постороннего шума 2 Предварительная настройка цикловой подачи при полной нагрузке а) Установите рычаг управления ТНВД в положение максимальной нагрузки Подайте на корректор по наддуву давление 75 85 кПа б) Измерьте объем поданного топлива (cм соответствующую таблицу главе "Технические данные") в) Удалите кольцевую пломбу винта максимальной подачи (пломба приварена точечной сваркой) или отрежьте проволоку обычной пломбы ТНВД для 4M40 Винт регулировки максимальной подачи д) Отрегулируйте цикловую подачу вращением винта максимальной подачи Примечание: цикловая подача будет увеличиваться примерно на 3 см3/200 циклов при каждом повороте винта на 1/2 оборота 3 Выполните предварительную настройку регулятора опережения впрыска по нагрузке Установите выход вала регулятора Выход вала 0,5 2,0 мм Тест-план испытаний ТНВД марки ZEXEL Параметр стенда Характеристика для двигателя 4M40 для двигателя 4D56 Стандарт проведения испытаний ISO 4113 (SAE J9667D) нд Температура топлива (не более 50°C) 45°C 40 45?С Эталонная форсунка 105780-2150 NP-DN12SD12 Эталонный распылитель Bosch (NIPPON DENSO) NP-DNOSD1510 (105780-0060) нд Давление открытия форсунки 13 МПа 14,5 15,5 МПа Размеры эталонных трубопроводов (Внутр X Наруж диаметр X Длина) 2 x 6 x 450 (мм) 2 x 6 x 840 (мм) Давление подкачки стенда 20 кПа 20 кПа Направление вращения Правое нд Пример текста из раздела " Автоматическая коробка передач ":

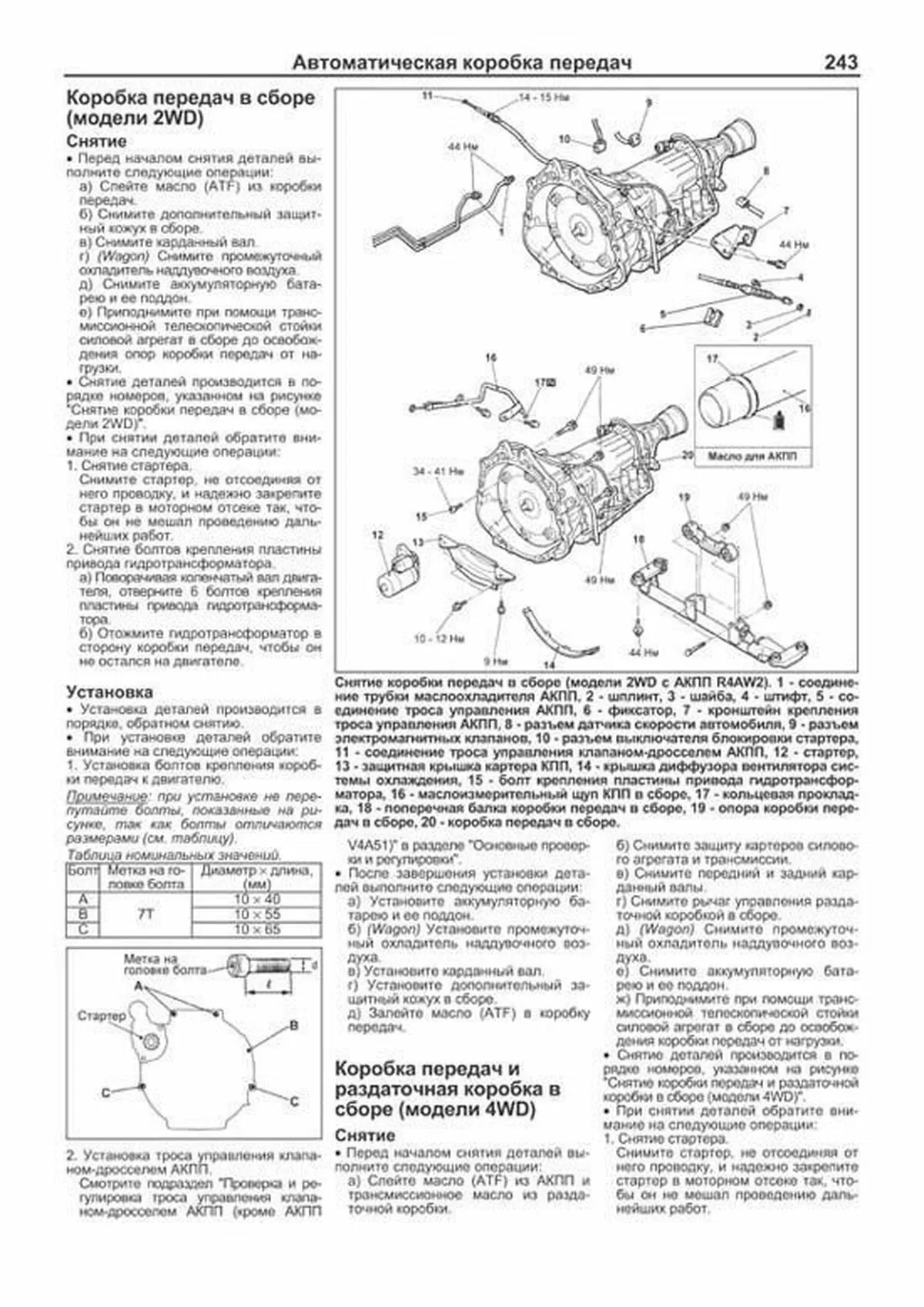

Коробка передач в сборе (модели 2WD) Снятие ? Перед началом снятия деталей выполните следующие операции: а) Слейте масло (ATF) из коробки передач б) Снимите дополнительный защитный кожух в сборе в) Снимите карданный вал г) (Wagon) Снимите промежуточный охладитель наддувочного воздуха д) Снимите аккумуляторную батарею и ее поддон е) Приподнимите при помощи трансмиссионной телескопической стойки силовой агрегат в сборе до освобождения опор коробки передач от нагрузки ? Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие коробки передач в сборе (модели 2WD)" ? При снятии деталей обратите внимание на следующие операции: 1 Снятие стартера Снимите стартер, не отсоединяя от него проводку, и надежно закрепите стартер в моторном отсеке так, чтобы он не мешал проведению дальнейших работ 2 Снятие болтов крепления пластины привода гидротрансформатора а) Поворачивая коленчатый вал двигателя, отверните 6 болтов крепления пластины привода гидротрансформатора б) Отожмите гидротрансформатор в сторону коробки передач, чтобы он не остался на двигателе Установка ? Установка деталей производится в порядке, обратном снятию ? При установке деталей обратите внимание на следующие операции: 1 Установка болтов крепления коробки передач к двигателю Примечание: при установке не перепутайте болты, показанные на рисунке, так как болты отличаются размерами (см таблицу) Таблица номинальных значений Болт Метка на головке болта Диаметр ? длина, (мм) А 10 ? 40 В 7T 10 ? 55 C 10 ? 65 2 Установка троса управления клапаном-дросселем АКПП Смотрите подраздел "Проверка и регулировка троса управления клапаном-дросселем АКПП (кроме АКПП V4A51)" в разделе "Основные проверки и регулировки" ? После завершения установки деталей выполните следующие операции: а) Установите аккумуляторную батарею и ее поддон б) (Wagon) Установите промежуточный охладитель наддувочного воздуха в) Установите карданный вал г) Установите дополнительный защитный кожух в сборе д) Залейте масло (ATF) в коробку передач Коробка передач и раздаточная коробка в сборе (модели 4WD) Снятие ? Перед началом снятия деталей выполните следующие операции: а) Слейте масло (ATF) из АКПП и трансмиссионное масло из раздаточной коробки б) Снимите защиту картеров силового агрегата и трансмиссии в) Снимите передний и задний карданный валы г) Снимите рычаг управления раздаточной коробкой в сборе д) (Wagon) Снимите промежуточный охладитель наддувочного воздуха е) Снимите аккумуляторную батарею и ее поддон ж) Приподнимите при помощи трансмиссионной телескопической стойки силовой агрегат в сборе до освобождения коробки передач от нагрузки ? Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие коробки передач и раздаточной коробки в сборе (модели 4WD)" ? При снятии деталей обратите внимание на следующие операции: 1 Снятие стартера Снимите стартер, не отсоединяя от него проводку, и надежно закрепите стартер в моторном отсеке так, чтобы он не мешал проведению дальнейших работ Снятие коробки передач в сборе (модели 2WD с АКПП R4AW2) 1 соединение трубки маслоохладителя АКПП, 2 шплинт, 3 шайба, 4 штифт, 5 соединени
