Книга: MITSUBISHI PAJERO MINI / PAJERO JUNIOR бензин 1994-1998 г.в., / c 1998 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-26%
Книга: MITSUBISHI PAJERO MINI / PAJERO JUNIOR (б) 1994-1998 г.в. / c 1998 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI PAJERO MINI / PAJERO JUNIOR (б) 1994-1998 г.в. / c 1998 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI PAJERO MINI / PAJERO JUNIOR (б) 1994-1998 г.в. / c 1998 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI PAJERO MINI / PAJERO JUNIOR (б) 1994-1998 г.в. / c 1998 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI PAJERO MINI / PAJERO JUNIOR (б) 1994-1998 г.в. / c 1998 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI PAJERO MINI / PAJERO JUNIOR (б) 1994-1998 г.в. / c 1998 г.в. рем., экспл., то | Легион-Aвтодата
Артикул
7019718
ISBN
978-588850-508-3
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
392
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
0.7; 1.1
Знаменитая автомобильная компания Мицубиси ведет свою историю с конца 19 века и ежегодно выпускает на рынок большой объем электроники и автомобильной техники. Также с 2010 года началось ее сотрудничество с предприятием КАМАЗ по выпуску малотоннажных грузовиков. За долгие годы группа компаний Мицубиси приобрела всемирную известность, а машины, выпущенные под ее логотипом, отличаются высокой технологичностью, современным дизайном, удобством в управлении. Конечно, чтобы автомобиль прослужил как можно дольше своему хозяину и не подвел его в самый неожиданный момент, необходимо соблюдать правила эксплуатации, не пренебрегать периодичностью ТО и во время делать ремонт при необходимости.

Представленное руководство по ремонту Mitsubishi Pajero Mini / Pajero Junior обязательно поможет в этом водителям и специалистам СТО и автосервисов, так как в пособии есть также исчерпывающие сведения касательно эксплуатации и технического обслуживания данных автомобилей. Рассмотрены машины 1994-1998 года выпуска / с 1998 года выпуска, с бензиновыми двигателями 4A30 (0,7 л), 4A30 (0,7 л Turbo), 4A31 (1,1 л). Данное руководство по ремонту Мицубиси Паджеро Мини / Паджеро Джуниор содержит большое количество четких рисунков, благодаря которым все указания по диагностике и ремонту становятся легко выполнимыми для водителя любого уровня подготовки. В целом текст книги не нуждается в дополнительных пояснениях, поскольку профессиональный подход у авторов сочетается с доступностью изложения материала. Логичное разбиение мануала на главы и параграфы облегчает поиск любой необходимой информации, еще легче ориентироваться с помощью подробного алфавитного указателя.  Вступительная часть мануала содержит информацию общего характера, разбираться в которой необходимо любому автомобилисту. Это полная инструкция по эксплуатации Mitsubishi Pajero Mini / Pajero Junior, а также схема конструкции автомобиля снаружи и изнутри с описанием всех основных составляющих авто, их местоположения и технических характеристик. Рассказано о конструктивных изменениях, которым подвергались узлы и агрегаты автомобилей в процессе производства.

Отдельно описаны все процедуры по техническому обслуживанию, указан характер и график этих работ. Конечно, любой водитель ждет от своей машины долгой и безотказной работы. Но, как известно, во время путешествия могут возникнуть непредвиденные поломки. Так что второй раздел мануала отведен решению самых распространенных диагностических и ремонтных задач. При этом предполагается, что справиться с этими автомобильными неприятностями водителю под силу и самому, без посторонней помощи. Ведь не всегда есть возможность найти поблизости хороший автосервис, а денег на дорогостоящий ремонт у водителя может и не оказаться. В этом случае данный мануал может стать незаменимым советчиком по самостоятельному выполнению диагностических и ремонтных действий. Все указания по ремонту описаны в пособии предельно доступно, четко и последовательно от простого к сложному, так что нельзя ошибиться в алгоритме действий. Для успешного выполнения работ автолюбителю потребуется стандартный инструментарий, терпение и некоторый практический опыт.

Работу с электрооборудованием помогут осуществить подробные электросхемы Mitsubishi Pajero Mini / Pajero Junior для всех модификаций авто. В руководстве подробно представлены все действия по выявлению причин возникшей поломки и ремонту, а также сборке-разборке, смазке, замене, регулировке всех основных агрегатов, узлов, систем автомобиля. Так, водитель сможет самостоятельно настроить или починить двигатель, элементы систем управления двигателями, систему самодиагностики двигателя, а также починить систему кондиционирования, рулевое управление, коробку передач, систему управления полным приводом, подвеску и все остальное.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

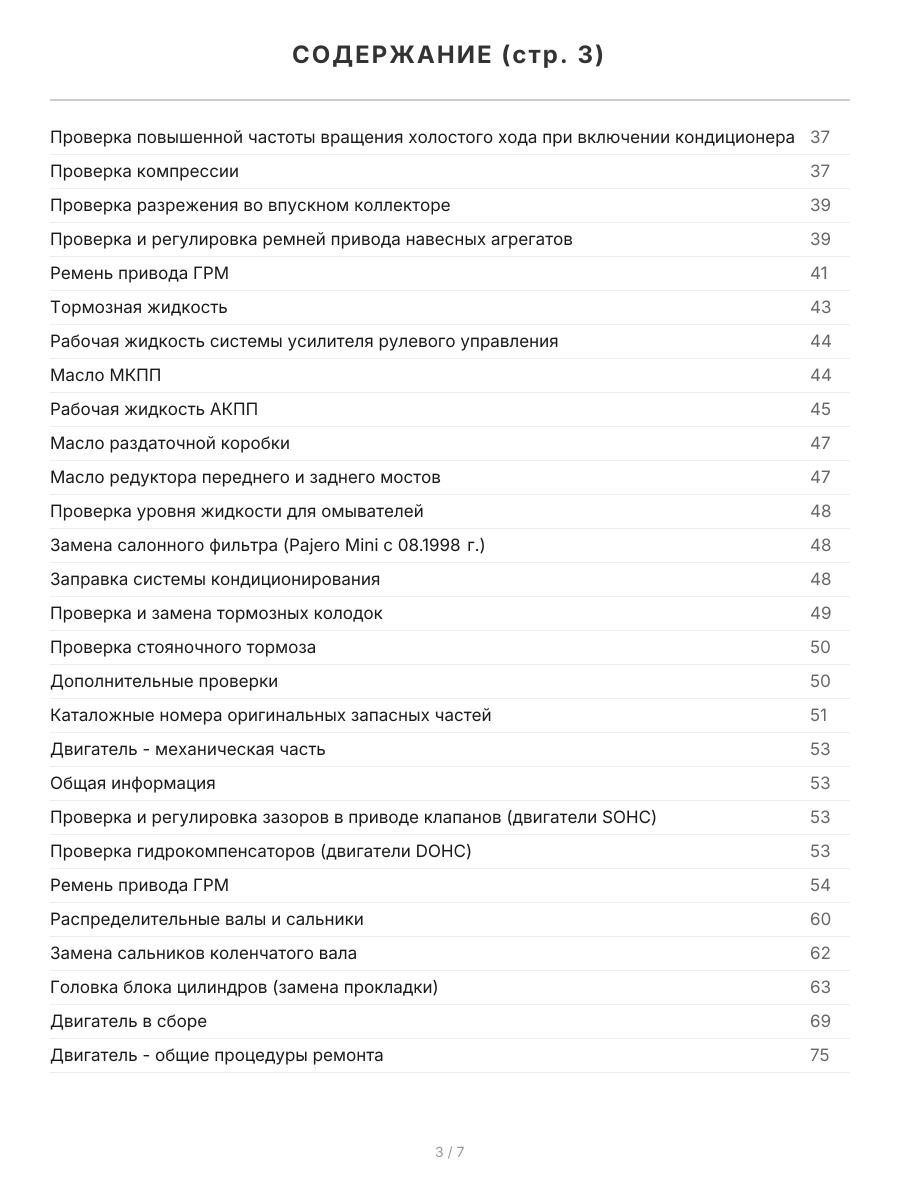

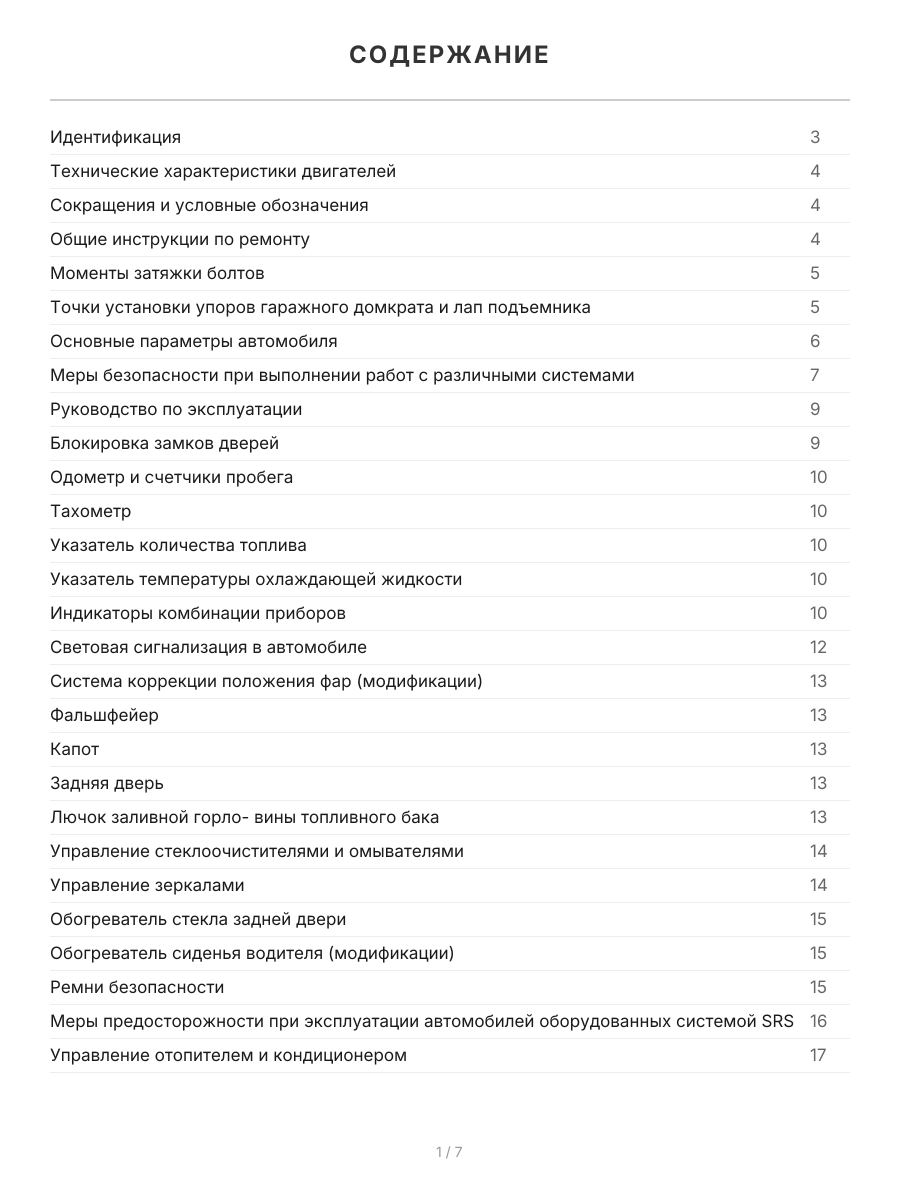

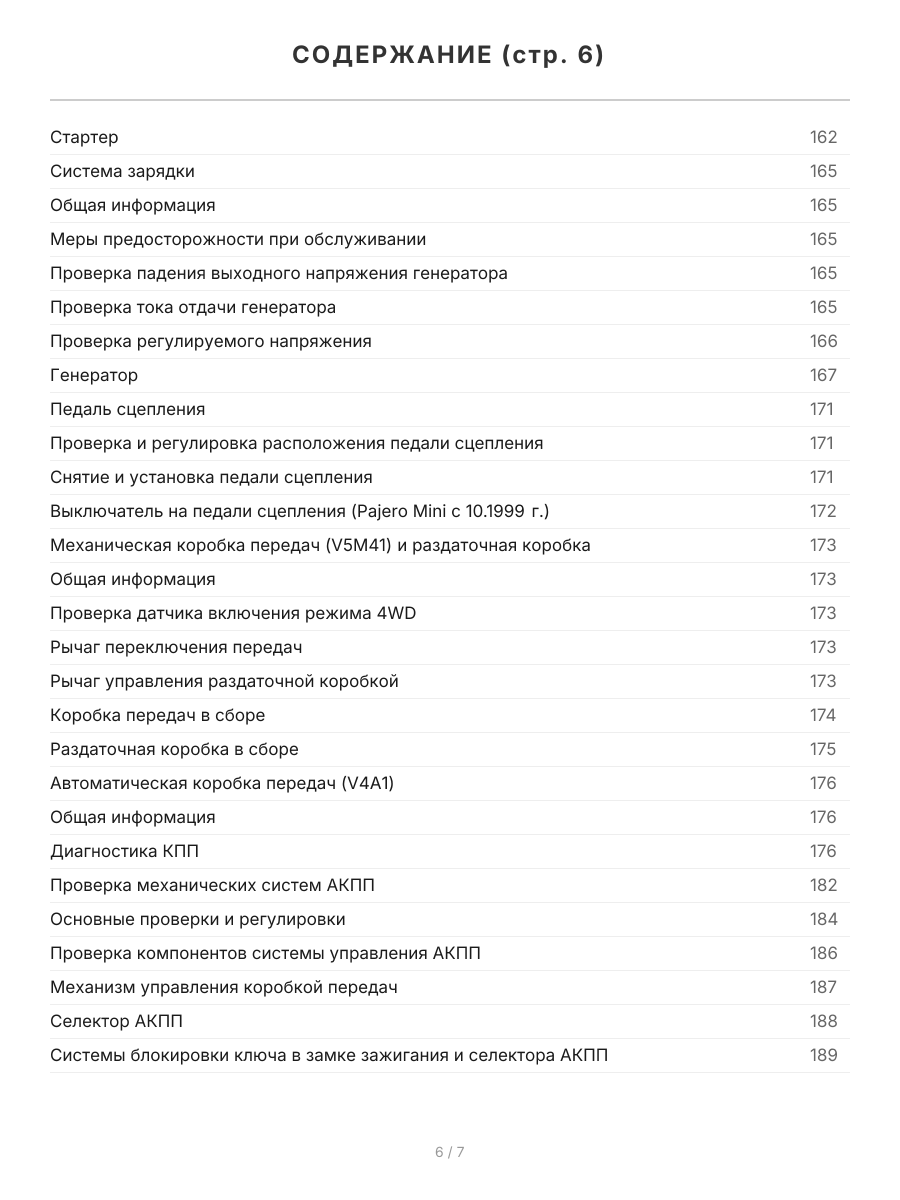

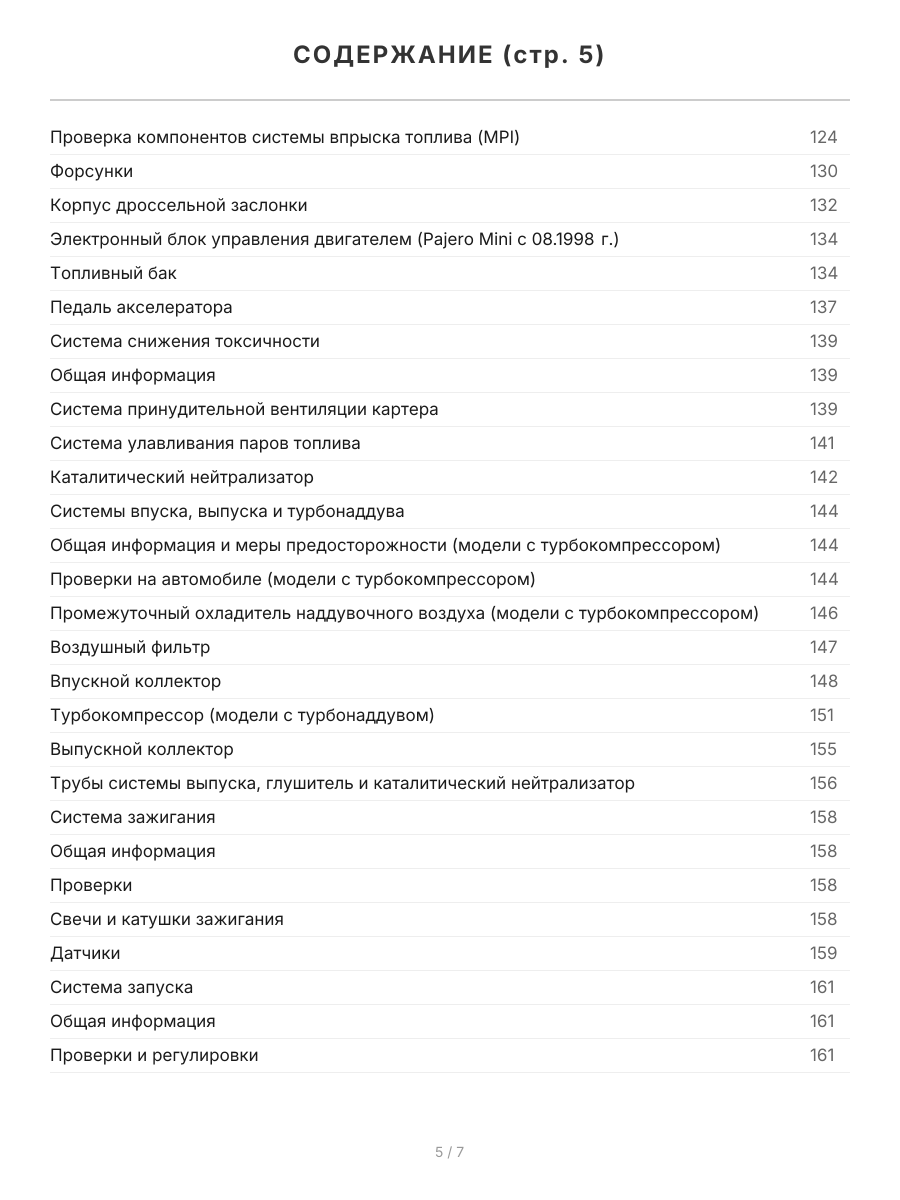

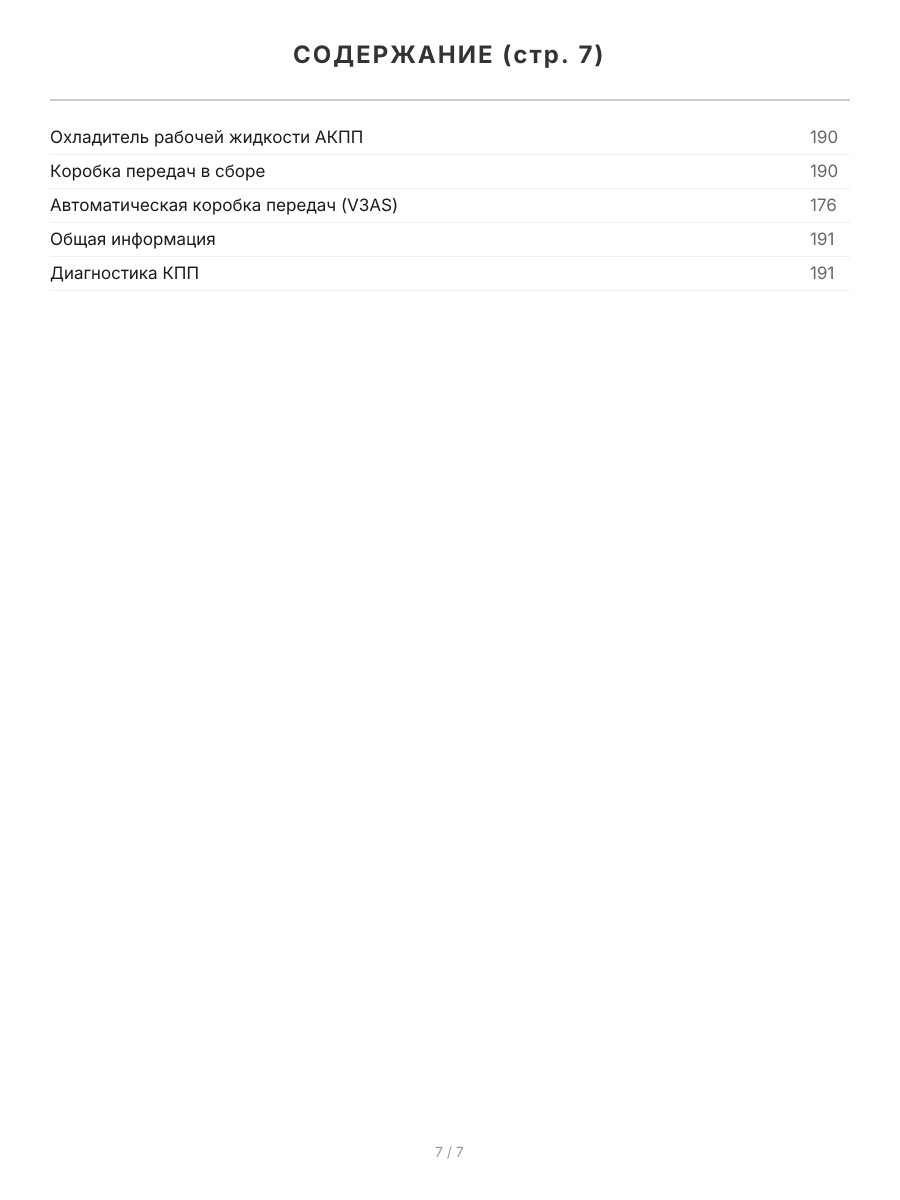

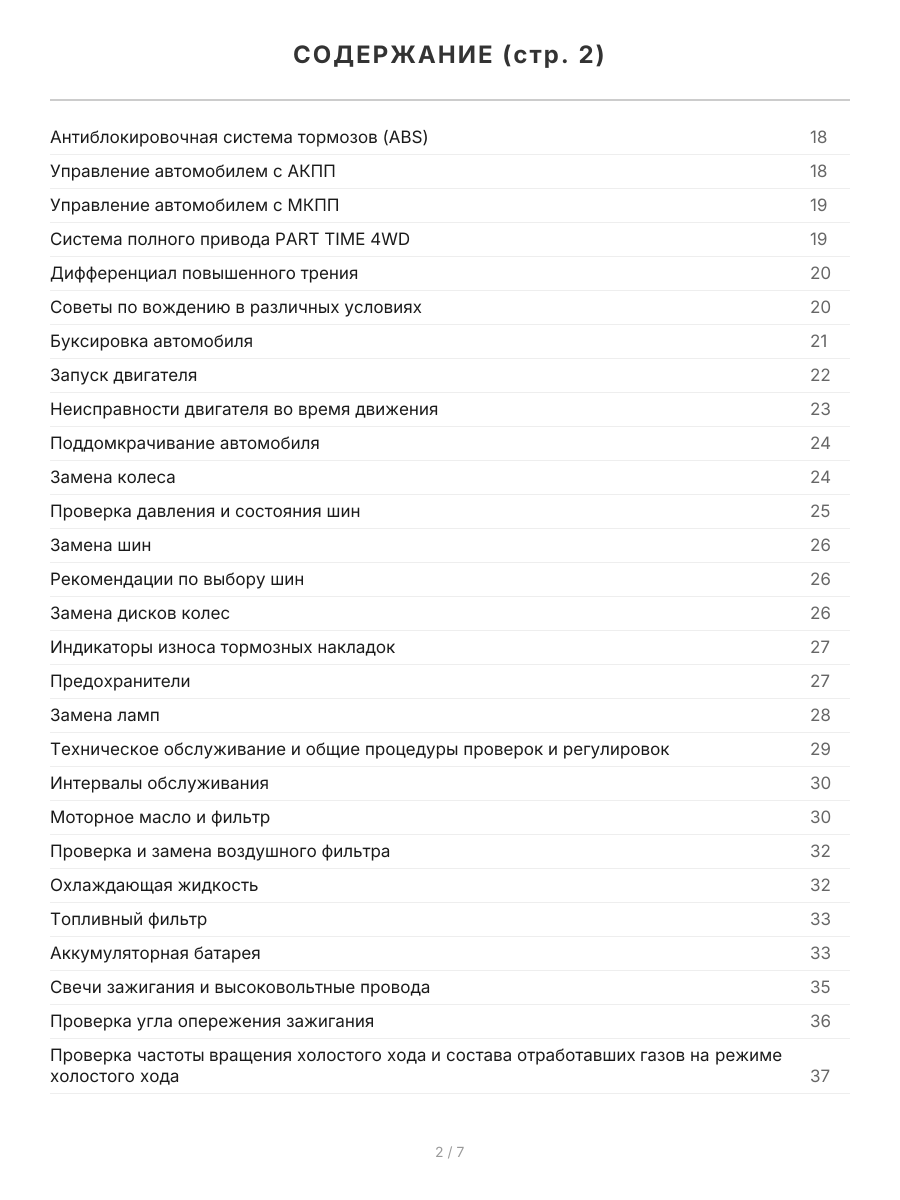

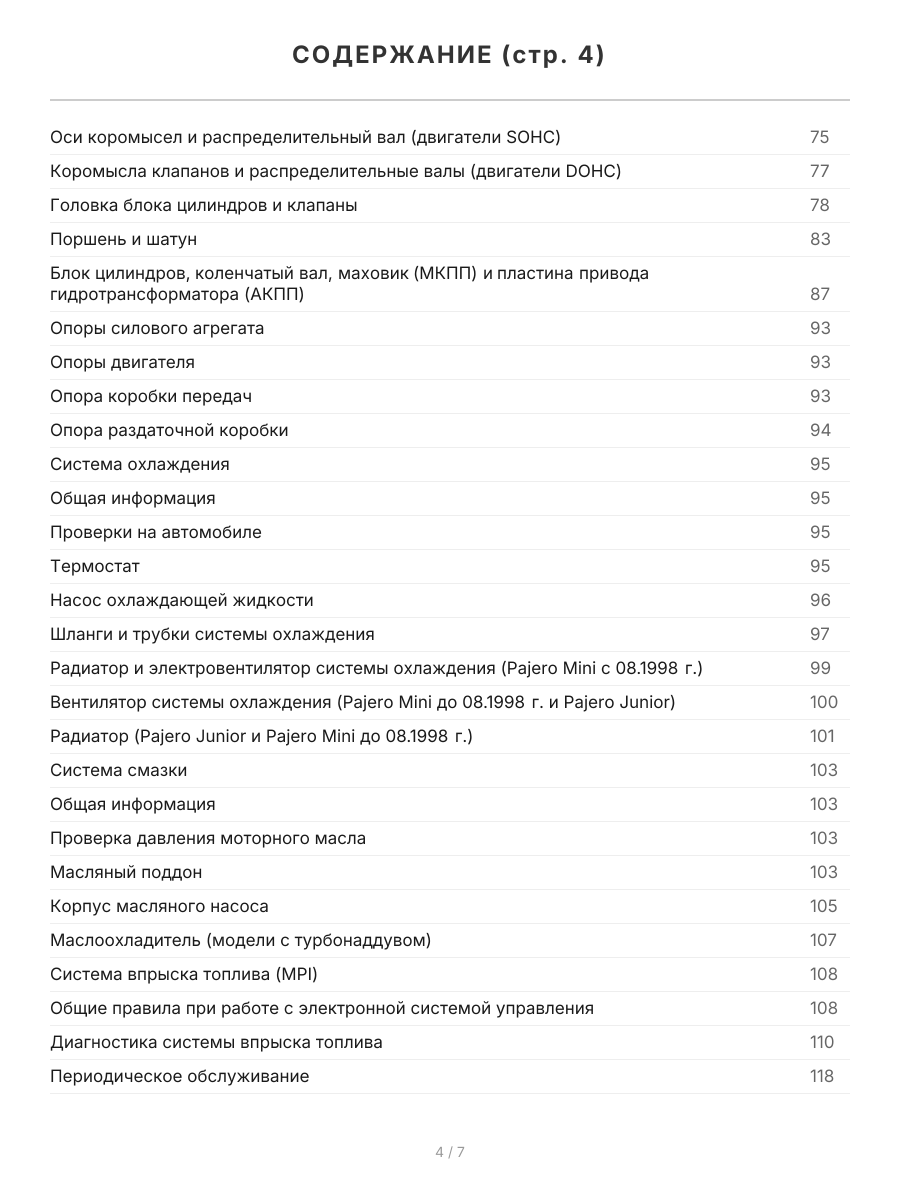

Оглавление
