Книга: RENAULT KANGOO бензин / дизель с 1997 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Машсервис
-20%
Книга: RENAULT KANGOO (б , д) с 1997 г.в., рем., экспл., то | Машсервис
Книга: RENAULT KANGOO (б , д) с 1997 г.в., рем., экспл., то | Машсервис
Книга: RENAULT KANGOO (б , д) с 1997 г.в., рем., экспл., то | Машсервис
Книга: RENAULT KANGOO (б , д) с 1997 г.в., рем., экспл., то | Машсервис
Книга: RENAULT KANGOO (б , д) с 1997 г.в., рем., экспл., то | Машсервис
Книга: RENAULT KANGOO (б , д) с 1997 г.в., рем., экспл., то | Машсервис
Артикул
702860
ISBN
978-5-91092-010-3
Издательство
Машсервис
Кол-во страниц
376
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Руководство по ремонту и эксплуатации автомобилей Renault Kangoo с 1997 года выпуска с бензиновыми 1.4 л. (E7J), 1.4 л. (K7J), 1.6 л. (K4M), а так же дизель 1,5 л. (K9K), 1,9 л. (F8Q), 1,9 л. (F9Q).

Руководство содержит полную информацию по эксплуатации, обслуживанию и ремонту узлов, систем и агрегатов автомобилей Renault Kangoo второго поколения.

Руководство предназначено для специалистов по ремонту автомобилей данных марок, квалифицированных авторемонтников широкого профиля и работников профильных СТО; может быть полезно владельцам вышеуказанных автомобилей при отсутствии возможности получения квалифицированной помощи по тем или иным причинам; также может быть рекомендовано в качестве учебного пособия для студентов профильных средне-специальных и высших учебных учреждений.

Настоящая книга предназначена для владельцев автомобилей Рено Кангу, специалистов СТО и ремонтных мастерских.
Показать Оглавление
Скрыть Оглавление
Оглавление

Введение    10

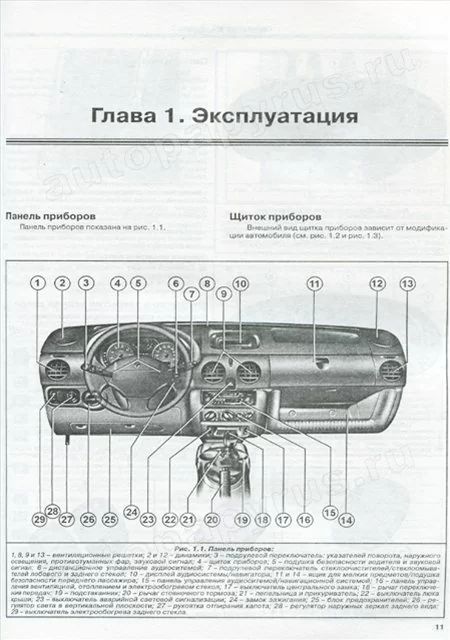

Глава 1. Эксплуатация    11
Панель приборов    11
Щиток приборов    11
Сигнальные лампы    12
Таблица 1.1. Пиктограммы основных сигнальных
и контрольных ламп и их назначение     13
Ключи/брелок дистанционного управления    12
Замена элемента питания    12
Открытие и закрытие задней двери    12
Блокировка дверей    13
Электрический привод замков дверей     13
Автоматическое запирание дверей при движении  14
Звуковой сигнал напоминания
о невыключенном освещении    15
Система электронной блокировки
запуска двигателя     15
Сигнальная лампа системы
электронной блокировки запуска двигателя    15
Подголовники     16
Люк крыши     16
Поперечина    16
Модульная перегородка    17
Часы     17
Установка времени    17
Зеркала заднего вида     18
Внутреннее зеркало заднего вида    18
Наружное зеркало заднего вида    18
Электрообогрев/обдув стекол     18
Электрообогреватель заднего стекла    18
Обдув лобового стекла и боковых стекол    18
Звуковая и световая сигнализация     18
Звуковой сигнал    18
Сигнализация дальним светом фар    19
Аварийная сигнализация    19
Указатели поворотов    19
Электрическая регулировка света фар
в вертикальной плоскости    19
Наружное освещение    19
Габаритные фонари    19
Фары ближнего света    19
Фары дальнего света    19
Выключение наружного освещения    19
Таблица 1.2. Значения положений
регулятора света фар     19
Передние противотуманные фары    20
Задние противотуманные фонари    20
Стеклоочистители и стеклоомыватели    20
Заправка топливом    21
Запуск двигателя     21
Замок зажигания    21
Переключение передач    22
Рычаг переключения передач
механической коробки    22
Рычаг селектора автоматической трансмиссии    22
Положения селектора    22
Неисправности селектора    23
Стояночный тормоз    23
Антипробуксовочная система (ASR)     23
Принцип действия    23
Отключение системы    23
Антиблокировочная система (ABS)     23
Принцип действия    25
Вентиляция и отопление     25
Стеклоподъемники     25
Стеклоподъемник двери водителя    25
Стеклоподъемник двери пассажира    25
Люк крыши с электроприводом      25
Открытие/Закрытие    25
Складывание заднего сиденья    25
Складывание спинки    25
Перевозка крупногабаритных грузов     26
Полка багажного отделения    26
Капот     26
Открытие/Закрытие    26
Уровень моторного масла     26
Проверка    26
Контроль уровня масла с помощью
маслоизмерительного щупа    26
Заправка/долив масла    27
Таблица 1.3. Заправочный объем двигателя    27
Уровни эксплуатационных жидкостей     27
Тормозная жидкость    27
Охлаждающая жидкость    27
Трансмиссионное масло    28
Жидкость гидроусилителя рулевого управления    28
Жидкость омывателя лобового стекла    28
Аккумуляторная батарея     28
Буксировка автомобиля     28
Поднятие автомобиля домкратом      28
Рекомендации по выбору шин     29
Проверка давления и состояния шин    29
Таблица 1.4. Давление воздуха в шинах, бар    29
Замена ламп    30
Блок-фары    30
Фары дальнего/ближнего света    30
Передние габаритные огни    30
Указатель поворота    30
Противотуманные фары    30
Регулировка света фар    31
Задние блок-фары    31
Задние фонари    31
Габаритный фонарь и фонарь стоп-сигнала    31
Указатели поворотов    31
Фонарь заднего хода(правый)и
противотуманная фара (левая)    31
Третий фонарь стоп-сигнала    31
Фонарь освещения номерного знака    31
Боковые повторители указателей поворотов    31
Фонари освещения салона    31
Плафон салона    31
Фонарь направленного освещения    31
Плафон салона    31
Фонарь направленного освещения    32
Фонарь освещения багажного отделения    32
Проверка и замена предохранителей    32
Таблица 1.5. Обозначение предохранителей    32
Автоматическое устройство
прекращения подачи топлива    34
Восстановление работоспособности
системы подачи топлива    34
Габариты автомобиля     34
Идентификационные данные автомобиля    34
Периодичность технического обслуживания    35
Диагностика простейших неисправностей    37
Глава 2. Двигатели    38
Техника безопасности    38
Рекомендации по ремонту двигателя    38
Таблица 2.1. Основные технические
характеристики двигателей    38

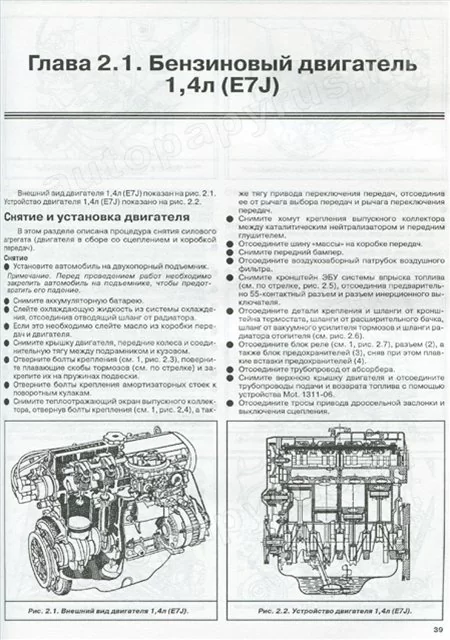

Глава 2.1. Бензиновый двигатель 1,4л (Е7J) 39
Снятие и установка двигателя    39
Опоры двигателя    41
Масляный поддон картера    41
Снятие/Установка    42
Ремни привода    42
Измерение величины натяжения ремней    42
Ремень привода вспомогательного оборудования 43
Ремень привода генератора    43
Ремень привода насоса гидроусилителя
улевого управления    44
Ремень привода газораспределительного
механизма    44
Снятие/Установка    45
Головка блока цилиндров    45
Снятие    45
Очистка    46
Проверка посадочной поверхности    47
Установка    47
Затяжка болтов крепления головки блока цилиндров 47
Таблица 2.1. Основные размеры клапанов     48
Таблица 2.2. Размеры седел клапанов    48
Таблица 2.3. Параметры клапанных пружин    48
Ремонт головки блока и блока цилиндров    48
Клапаны    48
Седла клапанов    48
Пружины клапанов    48
Проверка зазоров в механизме привода клапанов 48
Поршни    48
Поршневые пальцы    48
Поршневые кольца    48
Шатуны    49
Гильзы цилиндров    49
Коленчатый вал    49
Таблица 2.4. Подбор поршней к гильзам цилиндров 49
Таблица 2.5. Размеры шатунных и коренных шеек 49
Таблица 2.6. Размеры гильз цилиндров    49
Глава 2.2. Бензиновый двигатель 1,4л (K7J) 50
Снятие и установка двигателя    50
Опоры двигателя     53
Масляный поддон картера    53
Снятие    53
Установка    54
Ремень привода вспомогательного оборудования  54
Снятие/Установка    54
Ремень привода
газораспределительного механизма     55
Снятие    55
Установка фаз газораспределения    55
Установка    56
Головка блока цилиндров    57
Снятие    57
Проверка посадочной поверхности    58
Установка    58
Затяжка болтов крепления головки блока цилиндров 58
Ремонт головки блока цилиндров и блока цилиндров 59
Основные параметры деталей двигателя    59
Таблица 2.9. Размеры направляющих втулок    60
Таблица 2.7. Основные размеры клапанов    60
Таблица 2.8. Размеры седел клапанов     60
Таблица 2.10. Параметры клапанных пружин    62
Таблица 2.11. Параметры
распределительного вала     62
Таблица 2.12. Фазы механизма газораспределения 62
Таблица 2.13. Размерные группы
по диаметру поршней    62
Глава 2.3. Бензиновый двигатель 1,6л (К4М) 64
Снятие и установка двигателя    64
Опоры двигателя    67
Масляный поддон картера    67
Снятие    67
Установка    68
Ремень привода вспомогательного оборудования  68
Снятие    68
Установка    69
Ремень привода газораспределительного
механизма    69
Снятие    69
Установка    71
Регулировка натяжения ремня привода
газораспределительного механизма    72
Проверка установки фаз газораспределения    73
Головка блока цилиндров    73
Снятие    73
Установка    74
Установка сальников распределительных валов    76
Ремонт головки блока цилиндров    77
Фазорегулятор распределительного вала    77
Разборка головки блока    78
Толкатель выпускных клапанов    79
Проверка посадочной поверхности
и высоты головки блока цилиндров    80
Проверка герметичности головки блока    80
Болты крепления головки    80
Толщина прокладки головки блока    81
Гидравлический толкатель    81
Клапаны    81
Седла клапанов    81
Направляющие втулки клапанов    81
Таблица 2.14. Основные размеры клапанов    81
Таблица 2.15. Размеры седел клапанов    82
Таблица 2.16. Параметры клапанных пружин  82
Маслосъемные колпачки    82
Пружины клапанов    83
Проверка зазора клапана в направляющей втулке83
Проверка высоты кулачков распределительного вала 84
Проверка распределительных валов    84
Таблица 2.17. Размеры распределительных валов 84
Идентификация распределительных валов    85
Распределительный вал впускных клапанов
двигателей с фазорегулятором    86
Маркировка на кулачках распределительных валов 86
Маркировка маховика и блока цилиндров    87
Маркировка коленчатого вала    87
Фазы газораспределения    87
Сборка головки блока    87
Ремонт блока цилиндров     87
Таблица 2.18. Диаграмма фаз газораспределения 87
Разборка блока цилиндров    88
Снятие форсунок охлаждения поршней    89
Очистка нижней части двигателя    89
Проверка блока цилиндров    90
Маркировка поршней    90
Проверка посадочной поверхности    90
Определение диаметра цилиндров    90
Диаметры опор коренных подшипников    90
Таблица 2.19. Диаметры цилиндров    90
Таблица 2.20. Диаметры отверстий опор
оренных подшипников в блоке цилиндров    90
Таблица 2.21. Размеры вкладышей
коренных подшипников    90
Коленчатый вал    90
Маркировка коленчатого вала    90
Проверка диаметра коренных и шатунных шеек    90
Таблица 2.22. Размерные группы
о диаметру коренных шеек    91
Таблица 2.23. Размерные группы
по диаметру шатунных шеек    91
Таблица 2.24. Размерные группы
по диаметру поршней    91
Разборка поршня с шатуном    91
Измерение диаметров поршней    92
Поршневой палец    92
Поршневые кольца    92
Проверка зазоров в замке поршневых колец    92
Проверка зазора поршневых колец в канавках поршня 92
Таблица 2.25. Размеры поршневого пальца    93
Таблица 2.26. Размеры поршневых колец    93
Сборка блока цилиндров    93
Установка форсунок охлаждения поршней    93
Вкладыши подшипников коленчатого вала    93
Подбор коренных вкладышей    93
Проверка зазора в коренных подшипниках    93
Проверка осевого зазора коленчатого вала    94
Установка вкладышей шатунных подшипников,    94
Таблица 2.27. Размеры шатунов     94
Сборка шатунов с поршнями    95
Установка поршневых колец    96
Установка поршней с шатунами    96
Вкладыши шатунных подшипников    96
Таблица 2.28. Моменты затяжки     98
Глава 2.4. Дизельный двигатель 1,5л (К9К) 99
Снятие и установка двигателя    99
Опоры двигателя    101
Масляный поддон картера    101
Снятие/Установка    101
Ремень привода вспомогательного оборудования 102
Снятие/Установка    102
Ремень привода газораспределительного механизма 103
Снятие/Установка    103
Установка фаз газораспределения    103
Головка блока цилиндров    105
Снятие    105
Проверка посадочной поверхности    107
Установка        107
Затяжка болтов крепления головки блока цилиндров  107
Ремонт головки блока цилиндров и блока цилиндров 107
Основные параметры деталей двигателя    107
Таблица 2.29. Размеры клапанов    108
Таблица 2.30. Порядок проверки зазоров
в механизме приводов клапанов    108
Таблица 2.31. Размеры седел клапанов    109
Таблица 2.32. Размеры направляющих втулок    109
Таблица 2.33. Параметры клапанных пружин    110
Таблица 2.34. Диаметры шеек
распределительного вала и опор на блоке    110
Таблица 2.35. Диаграмма фаз газораспределения 110

Таблица 2.36. Классы поршней
и высот поршневых пальцев    111
Глава 2.5. Дизельный двигатель 1,9л (F8Q) 112
Снятие и установка двигателя    112
Опоры двигателя    114
Масляный поддон картера    114
Снятие    114
Установка    114
Ремень привода вспомогательного оборудования 115
Снятие/Установка    115
Ремень привода
газораспределительного механизма    116
Снятие    116
Установка фаз газораспределения    116
Установка    117
Головка блока цилиндров    118
Снятие    118
Проверка посадочной поверхности    119
Определение толщины прокладки    119
Установка    119
Затяжка болтов крепления головки блока    119
Ремонт головки блока цилиндров
и блока цилиндров    120
Таблица 2.37. Размеры прокладки
головки блока цилиндров    120
Таблица 2.38. Моменты затяжки
при установке регулировочных шайб    120
Определение толщины прокладки    121
Регулировка зазоров клапанов    121
Проверка зазоров в механизме привода клапанов 121
Замена регулировочных шайб    121
Таблица 2.39. Параметры клапанных пружин    121
Основные параметры деталей двигателя     122
Таблица 2.40. Подбор поршней
к гильзам цилиндров    123
Таблица 2.41. Размеры шатунных и коренных шеек 123
Глава 2.6. Дизельный двигатель 1,9л (F9Q) 124
Снятие и установка двигателя    124
Опоры двигателя    126
Масляный поддон картера    126
Снятие/Установка    126
Ремень привода вспомогательного оборудования 127
Снятие/Установка    127
Ремень привода
газораспределительного механизма    127
Снятие/Установка    127
Установка фаз газораспределения    127
Головка блока цилиндров    129
Снятие/Установка    129
Проверка посадочной поверхности    130
Затяжка болтов крепления головки блока цилиндров 130
Ремонт головки блока цилиндров и головки блока 131
Определение толщины прокладки    131
Основные параметры деталей двигателя    131
Таблица 2.42. Размеры прокладки
головки блока цилиндров двигателя    132
Таблица 2.43. Параметры клапанных пружин    133
Таблица 2.44. Классы поршней
и высот поршневых пальцев    133
Глава 3. Система смазки двигателя  135
Основные технические характеристики    135
Моторное масло    135
Таблица 3.1. Примерная заправочная
емкость системы смазки    135
Таблица 3.2. Варианты использования
приспособления Mot 836-05    135
Таблица 3.3. Номинальное давление масла    136
Расход масла    136
Причины повышенного расхода масла    136
Сорт масла    136
Проверка уровня и заправка    136
Масляный насос    136
Снятие/Установка    136
Глава 4. Система охлаждения двигателя 137
Замена охлаждающей жидкости    137
Заправочная емкость системы охлаждения    139
Проверка герметичности системы    139
Проверка клапана расширительного бачка    139
Основные неисправности системы    139
Причины перегрева двигателя    139
Шланги системы охлаждения    139
Замена шланга    139
Таблица 4.1. Заправочная емкость
истемы охлаждения    139
Замена радиатора    140
Замена насоса системы охлаждения    142
Термостат    144
Неисправности термостата    144
Снятие/Установка    144
Корпус погружных подогревателей    145
Снятие/Установка    145
Глава 5. Система питания
бензинового двигателя    146
Подготовка рабочей смеси    146
Воздушный фильтр    147
Снятие/Установка    147
Таблица 5.1. Параметры работы двигателей
на холостом ходу    147
Корпус воздушного фильтра    148
Впускная труба    148
Выпускной коллектор    150
Блок дроссельной заслонки    151
Подключение блока дроссельной заслонки    152
Топливный фильтр    152
Топливный фильтр в топливном баке    152
Топливный фильтр перед топливным баком    153
Замена    153
Выключатель подачи топлива    153
Приведение выключателя в рабочее состояние    153
Таблица 52 Назначение контактов
дроссельной заслонки двигателя 1,6л (K4M)    153
Подкладка корпусов инжекторов    154
Снятие/Установка    154
Топливораспределительная рампа и инжекторы  154
Проверка регулятора давления топлива    156
Бензонасос    156
Проверка производительности насоса    156
Проверка давления подачи топлива    156
Проверка бензонасоса    157
Система предотвращения перегрева двигателя    157
Система подачи топлива    157
Назначение клапанов    158
Наливная горловина (3)    158
Слив топлива из бака    159
Модификация с возвратом топлива в бак    159
Таблица 5.3. Перечень элементов
системы подачи топлива    159
Замена топливного бака    160
Горловина наливного отверстия    162
Узел топливный насос/датчик
уровня топлива/топливный фильтр    162
Проверка датчика уровня топлива    163
Система рециркуляции паров топлива    163
Принцип работы    163
Продувка абсорбера    164
Замена абсорбера    164
Таблица 5.4. Проверка датчика уровня топлива 164
Глава 6. Система впрыска бензина    165
Техника безопасности    165
Расположение элементов системы впрыска топлива    165
Таблица 6.1. Назначение контактов
датчика положения педали акселератора    166
Таблица 6.2. Сопротивление
датчика положения педали акселератора    166
Датчик положения педали акселератора    167
Снятие/Установка    1    167
Датчики температуры воздуха
и охлаждающей жидкости    167
Технические характеристики    167
Таблица 6.3. Параметры датчиков
температуры воздуха и охлаждающей
жидкости -двигатель 1,4л (E7J)    168
Таблица 6.4. Параметры датчиков
температуры воздуха и охлаждающей
жидкости - двигатели 1,4л (K7J) и 1,6л (К4М)    168
Система впрыска топлива Siemens «Sirius 32»    168
Особенности многоточечного впрыска    168
Замена ЭБУ системы впрыска    168
Таблица 6.5. Технические характеристики
системы впрыска бензинового двигателя    169
Проверки ЭБУ системы впрыска    170
Включение компрессора кондиционера    171
Коррекция оборотов холостого хода    171
Связь датчика давления в системе гидроусилителя
рулевого управления и ЭБУ системы впрыска    171
Коррекция оборотов холостого хода    171
Адаптивная коррекция оборотов холостого хода 171
Регулирование состава топливовоздушной смеси 171
Подогрев датчика    171
Сигнал лямба-зонда    171
Коррекция состава топливной смеси    171
Начало регулирования состава
топливо-воздушной смеси    171
Размыкание цепи регулирования    171
Таблица 6.6. Назначение контактов ЭБУ
системы впрыска бензинового двигателя    172
Резервный режим при отказе лямбда-зонда    172
Адаптивная коррекция состава топливной смеси 172
Таблица 6.7. Диагностика ЭБУ    173
ЭБУ системы впрыска    176
Диагностика    176
Таблица 6.8. Вид сигнала    177
Глава 7. Система зажигания     178
Техника безопасности    178
Устройство системы - двигатели 1,4л    178
Катушки зажигания    178
Снятие/Установка    179
Свечи зажигания    179
Устройство системы - двигатель 1,6л (K4M)    179
Установка угла опережения зажигания    179
Катушки зажигания    179
Снятие/Установка    179
Свечи зажигания    179
Таблица 7.1. Назначение контактов разъема
катушек зажигания - двигатели 1,4л    179
Таблица 7.2. Проверка катушек
зажигания - двигатели 1,4л    179
Глава 8. Системы подачи воздуха
и топлива в дизельный двигатель    180
Техника безопасности    180
Впускной тракт двигателя    181
Воздушный фильтр    181
Замена фильтрующего элемента    181
Замена корпуса воздушного фильтра    182
Впускная труба    183
Выпускной коллектор    184
Топливный фильтр    185
Топливный бак    185
Назначение клапанов    186
Слив топлива из бака    186
Система рециркуляции паров топлива    186
Электромагнитный клапан    186
Узел рециркуляции паров топлива    188
Турбокомпрессор    189
Охладитель воздуха    192
Регулировка давления топлива    192
Глава 9. Система питания дизельного
двигателя    193
Техника безопасности    193
Расположение элементов системы питания    193
Принцип действия системы    194
Таблица 9.1. Частота вращения коленчатого вала  196
Таблица 9.2. Технические характеристики
системы впрыска дизельного двигателя    196
Режимы работы двигателя    196
Технические характеристики    196
ЭБУ системы питания    199
Снятие/Установка    199
Таблица 9.3. Назначение контактов ЭБУ системы
впрыска дизельного двигателя 1,5л (К9К)    200
Таблица 9.4. Назначение контактов ЭБУ системы
впрыска дизельного двигателя 1,9л (F8Q)     201
Подключение ЭБУ системы впрыска    200
Таблица 9.5. Назначение контактов ЭБУ системы
впрыска дизельного двигателя 1,9л (F9Q)    203
Глава 10. Система выпуска
отработавших газов    204
Крепление выпускного трубопровода к кузову    204
Ремонт выпускного трубопровода    204
Глушители        205
Основной глушитель    205
Снятие/Установка    205
Дополнительный глушитель    205
Снятие/Установка    205
Каталитический нейтрализатор    205
Снятие/Установка    206
Глава 11. Сцепление    208
Основные технические характеристики    208
Нажимной и ведомый диски    209
Снятие/Установка    209
Подшипник выключения сцепления    210
Снятие/Установка    210
Педаль сцепления    210
Снятие/Установка    210
Гидропривод сцепления - полноприводные модели  211
Снятие/Установка    211
Главный цилиндр привода сцепления    211
Снятие/Установка    211
Удаление воздуха из гидропривода сцепления    212
Маховик    212
Снятие/Установка    213
Глава 12. Механическая трансмиссия 214
Идентификационные данные    214
Передаточные отношения >    214
Проверка уровня масла    214
Сальник первичного вала    215
Коробки передач JB1 и JB3    215
Снятие    215
Таблица 12.1. Технические характеристики
механической коробки передач JB1     215
Таблица 12.2. Технические характеристики
механической коробки передач JB3    215
Таблица 12.3. Технические характеристики
механической коробки передач JC5 и JC7    215
Установка    216
Коробка передач JC5    216
Снятие/Установка    216
Коробка передач JC7    217
Снятие/Установка    217
Крышка картера дифференциала    217
Снятие/Установка    217
Сальник фланца дифференциала    217
Снятие/Установка    218
Коробка передач - обычные модели
и модели повышенной проходимости    218
Снятие/Установка    220
Коробка передач - полноприводные модели    220
Снятие/Установка    221
Глава 13. Автоматическая трансмиссия 222
Буксировка автомобиля    222
Технические характеристики    222
Смазочные материалы    222
Замена масла    222
Таблица 13.1. Технические характеристики
автоматической коробки передач DP0    222
Проверка уровня трансмиссионного масла    223
Проверка блокировки гидротрансформатора    223
Штуцер контроля давления масла    223
Гидрораспределитель    224
Снятие/Установка    224
Регулировка рычага пластинчатой пружины    224
Снятие/установка коробки передач    225
Ведущий диск    226
Снятие/Установка    226
Сальник фланца дифференциала    226
Снятие/Установка    226
Сальник гидротрансформатора    227
Снятие/Установка    227
Многофункциональный переключатель    227
Снятие/Установка    227
Регулировка переключателя режимов    227
Электронный блок управления
автоматической коробкой передач    228
Снятие/Установка    228
Замена    228
Датчики трансмиссии    228
Датчик частоты вращения турбины
гидротрансформатора    229
Датчик скорости движения    229
Электромагнитный клапан регулирования подачи масла в охладитель    229
Снятие/Установка    229
Электромагнитные клапаны    229
Разъем коробки передач    230
Снятие/Установка    230
Глава 14. Полуоси    231
Привод передних колес    231
Полуось левого переднего колеса    231
Снятие/Установка    231
Таблица 14.1. Типы шарниров равных
угловых скоростей - переднеприводные модели 231
Таблица 14.2. Типы шарниров равных
угловых скоростей - полноприводные модели 231
Таблица 14.3. Применяемые материалы    232
Полуось правого переднего колеса    232
Снятие/Установка    232
Полноприводные модели    232
Полуось задних колес    232
Снятие/Установка    233
Карданный вал    233
Снятие/Установка    233
Замена защитных чехлов полуосей    233
Чехол наружного шарнира    233
Снятие/Установка    233
Обжатие хомутов    233
Чехол внутреннего шарнира полуоси
правого переднего колеса    233
Коробки передач DPO, JB1,JB3 и JC5    233
Снятие/Установка    234
Чехол внутреннего шарнира полуоси
левого переднего колеса    234
Коробки передач JB1, JB3, JC5 и JC7    234
Снятие/Установка    234
Коробка передач DPO    235
Снятие/Установка    235
Глава 15. Рулевое управление    236
Замена рулевого механизма
без усилителя рулевого управления    236
Снятие/Установка    236
Замена рулевого механизма
с усилителем рулевого управления    236
Снятие/Установка    236
Внутренний шарнир рулевой тяги    237
Снятие/Установка    237
Проверка    237
Рулевая колонка    237
Снятие/Установка    237
Чехол рулевого механизма    240
Установка    240
Насос гидроусилителя рулевого управления    240
Снятие/Установка    240
Шкив насоса гидроусилителя рулевого управления  241
Снятие/Установка    241
Ступица насоса гидроусилителя
рулевого управления    241
Снятие/Установка    241
Узел электронасоса усилителя
рулевого управления    242
Снятие/Установка    242
Глава 16. Подвеска передних колес  243
Проверка состояния подвески    243
Углы установки колес    243
Схождение передних колес    243
Развал колес    243
Таблица 16.1. Высота контрольных точек
нижней части кузова    244
Таблица 16.2. Значения заданной высоты кузова244
Таблица 16.3. Значения углов установки колес 244
Угол продольного наклона оси поворота переднего колеса    244
Угол поперечного наклона оси поворота переднего колеса    244
Подшипник ступицы    244
Снятие/Установка    245
Амортизаторы    246
Снятие/Установка    247
Рычаги передней подвески    247
Снятие/Установка    247
Таблица 16.4. Технические характеристики стабилизатора поперечной устойчивости
переднеприводных моделей    248
Шаровая опора рычага подвески    248
Снятие/Установка    248
Сайлент-блок нижнего рычага    249
Снятие/Установка    249
Стабилизатор поперечной устойчивости    249
Снятие/Установка    249
Подрамник    250
Снятие/Установка    250
Глава 17. Подвеска задних колес    252
Подшипники ступицы задних колес    252
Проверка/Снятие/Установка    252
Пружина    252
Снятие/Установка    252
Амортизаторы    253
Снятие/Установка    253
Стабилизатор поперечной устойчивости    253
Снятие/Установка    253
Таблица 17.1. Технические характеристики
стабилизатора поперечной устойчивости
задней подвески переднеприводных моделей  253
Задняя подвеска в сборе    254
Снятие/Установка    254
Сайлент-блоки полноприводных моделей    256
Снятие/Установка    256
Рычаг балки задней подвески -
переднеприводные модели    256
Снятие/Установка    256
Торсионы задней подвески    256
Снятие/Установка    257
Таблица 17.2. Технические характеристики
торсионов задней подвески    257
Опора заднего моста    258
Снятие/Установка    258
Сальник балки заднего моста    258
Снятие/Установка    258
Глава 18. Тормозная система    260
Техника безопасности    260
Техническое обслуживание    260
Проверка уровня тормозной жидкости    260
Замена тормозной жидкости    260
Прокачка тормозной системы    260
Таблица 18.1. Параметры тормозной системы 261
Проверка тормозов    262
Проверка тормозной системы на герметичность 262
Тормозные колодки     262
Проверка тормозных колодок    262
Замена тормозных колодок на передних колесах 262
Замена тормозных колодок на задних колесах -
переднеприводные модели    262
Регулировка тормозных колодок    263
Замена тормозных колодок на задних колесах -
полноприводные модели    263
Тормозные шланги    263
Снятие/Установка    263
Скобы тормозных механизмов    263
Тормозные механизмы передних колес    263
Снятие/Установка/Ремонт    264
Тормозные механизмы задних колес    264
Снятие/Установка/Ремонт    264
Тормозной диск    264
Тормозные механизмы передних колес    264
Снятие/Установка    264
Тормозные механизмы задних колес    265
Снятие/Проверка/Установка    265
Тормозной цилиндр    265
Тормозные механизмы задних колес    265
Снятие/Установка    265
Тормозные барабаны    265
Снятие/Установка    265
Глава 19. Антиблокировочная система
(ABS)    266
Гидравлический блок    266
На переднеприводных моделях    266
Снятие/Установка    266
На полноприводных моделях    266
Снятие/Установка    266
Таблица 19.1. Назначение клапанов
гидравлического блока ABS    266
Подключение ЭБУАВЭ    267
Датчик скорости вращения колеса    267
Снятие/Установка    267
Таблица 19.2. Назначение контактов ЭБУ ABS -
переднеприводные модели    267
Таблица 19.3. Назначение контактов ЭБУ ABS -
полноприводные модели    268
Глава 20. Электрооборудование
автомобиля    269
Генератор    269
Проверки    269
Поиск неисправностей    269
Проверка цепи зарядки    269
Таблица 20.1. Технические характеристики
генераторов    269
Таблица 20.2. Проверка генератора    269
Таблица 20.3. Технические характеристики
стартеров    269
Замена генератора    270
Стартер    270
Проверка/Замена    270
Снятие/Установка    270
Аккумуляторная батарея    271
Блок-фары и указатели поворотов    272
Снятие/Установка/Регулировка    272
Исполнительный механизм корректора света фар    272
Снятие/Установка    272
Блок управления на панели приборов    273
Плафон    273
Снятие/Установка    273
Система блокировки запуска двигателя «Ключ»    273
Приемное кольцо и декодер    273
Снятие/Установка    274
Таблица 20.4. Назначение контактов декодера 274
Панель приборов    275
Снятие/Установка    275
Щиток приборов    276
Особенности установки    276
Разводка контактов разъемов    277
Блок дроссельной заслонки    277
Катушки зажигания    277
ЭБУ системы впрыска    277
ЭБУАБС    277
Датчики    277
Датчик уровня топлива    277
Таблица 20.5. Назначение контактов
щитка приборов    277
Таблица 20.6. Назначение контактов
датчика уровня топлива    278
Датчик уровня масла    278
Датчик температуры охлаждающей жидкости    278
Датчик положения педали акселератора    278
Подрулевые переключатели    278
Переключатель стеклоочистителей    278
Снятие/Установка    278
Переключатель управления
осветительными приборами    278
Снятие/Установка    278
Контактное кольцо под рулевым колесом    279
Снятие/Установка    279
Таблица 20.7. Назначение контактов
переключателя стеклоочистителей    279
Таблица 20.8. Назначение контактов переключателя
управления осветительными приборами    280
Замок зажигания    280
Стеклоочистители    280
Передние стеклоочистители    280
Замена механизма с электродвигателем    280
Замена электродвигателя    280
Задний стеклоочиститель    281
Замена электродвигателя    281
Электрический насос стеклоомывателей    281
Снятие/Установка    281
Панель реле    281
Обогреватель заднего стекла    282
Таблица 20.9. Варианты подключения насоса    282
Дистанционное запирание дверей    283
Передатчик    283
Замена или добавление пульта дистанционного управления при наличии системы блокировки
запуска без замены декодера    283
Таблица 20.10. Назначение контактов панели реле 283
Способ простой ресинхронизации    284
Декодер    285
Предохранители и реле    285
Блок предохранителей в салоне (260)    285
Блок реле в салоне (299)    285
Таблица 20.11. Назначение предохранителей 285
Таблица 20.13. Назначение реле - модели с ЦЭКБС кроме автомобилей с
двигателями 1,4л (K7J 701) и 1,9л (F8Q 632)    286
Таблица 2012 Назначение реле - с ЦЭКБС, кроме автомобилей с
двигателями 1,4л (K7J 701) и 1,9л (F8Q 632)    286
Таблица 2014 Назначение реле - модели без ЦЭКБС и с двигателями 1,4л (K7J 701) и
1,9л (F8Q 632)    286
Таблица 20.15. Назначение контактов блока предохранителей (777) двигателя 1,4л (K7J700/701)286
Блок предохранителей в моторном отсеке (777) 286 Блок предохранителей в моторном отсеке (597) 287
Таблица 20.16. Назначение контактов блока предохранителей (777) двигателя 1,6л (К4М750/752) 287
Таблица 20.17. Назначение гнезд блока предохранителей (777) моделей с
двигателем 1,9л (F8Q632)    287
Таблица 20.18. Назначение контактов блока предохранителей (777) моделей с
двигателем 1,5л (К9К 702/704/710)    287
Таблица 20.19. Назначение гнезд блока предохранителей (777) моделей с
двигателем 1,9л (F9Q)    288
Таблица 20.20. Назначение гнезд сдвоенных
предохранителей моделей с двигателем 1,9л (F9Q)    288
Таблица 20.21. Назначение гнезд блока предохранителей (597) моделей с
двигателем 1,4л (К7J 700/701)    288
Таблица 20.22. Назначение гнезд блока предохранителей (597) моделей с
двигателем 1,9л (F8Q632)    288
Таблица 20.23. Назначение гнезд блока предохранителей (597) моделей с
двигателем 1,5л (К9К 702/704/710)    288
Таблица 20.24. Назначение гнезд блока предохранителей (597) моделей с двигателем 1,9л
(F9Q) и полноприводной трансмиссией    288
ЦЭКБС (645)    288
Таблица 20.25. Назначение гнезд блока предохранителей (597) моделей с двигателем
1,9л (F9Q) и полноприводной трансмиссией    289
Таблица 20.26. Назначение контактов ЦЭКБС    290
Глава 21. Принципиальные электрические
схемы и схемы расположения агрегатов
электрооборудования    291
21.1.    Схемы прокладки жгутов проводов и
расположения агрегатов электрооборудования 291
Перечень схем расположения    291
21.2.    Принципиальные электрические схемы    299
Перечень схем электрооборудования    299
Таблица 21.2. Коды агрегатов    363
Таблица 21.3. Коды соединений с «массой»    369
Таблица 21.4. Коды разъемов    370
Таблица 21.5. Коды электрических цепей    371
