Книга: RENAULT LOGAN бензин с 2005 г.в.,, рестайлинг 2010 г. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Мир Автокниг
-25%
Книга: RENAULT LOGAN (б) с 2005 г.в. + рест. 2010 г., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Книга: RENAULT LOGAN (б) с 2005 г.в. + рест. 2010 г., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Книга: RENAULT LOGAN (б) с 2005 г.в. + рест. 2010 г., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Книга: RENAULT LOGAN (б) с 2005 г.в. + рест. 2010 г., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Книга: RENAULT LOGAN (б) с 2005 г.в. + рест. 2010 г., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Книга: RENAULT LOGAN (б) с 2005 г.в. + рест. 2010 г., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Артикул
705440
ISBN
978-5-91685-016-1
Издательство
Мир Автокниг
Серия
Я ремонтирую сам
Кол-во страниц
336
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
В цветных фотографиях
Бензиновые двигатели
1.4; 1.6
Эта элегантная машина, произведенная на заводе французской автомобильной корпорации, была задумана как демократичный по цене, компактный семейный автотранспорт, способный удовлетворить при этом запросы даже самых взыскательных водителей. И действительно, за шесть лет своего существования этот Рено заслужено собрал массу восторженных отзывов. Как известно, бесперебойная работа автомобиля во многом зависит от того, насколько грамотно обращается с ним его владелец, ведь многие проблемы возникают именно в тех случаях, когда машина неправильно эксплуатируется.  Для того, чтобы помочь водителям досконально изучить своего четырехколесного партнера и правильно выполнять уход за ним, а мастерам автосервисов и СТО – повысить уровень своей теоретической и практической подготовки, известное издательство «Мир Автокниг» выпустило цветное руководство по ремонту Renault Logan, эксплуатации и техническому обслуживанию данный автомобилей, выпущенных с 2005 года (включая модификации 2010 года). В пособии рассмотрены модели, работающие на бензиновых двигателях рабочим объемом 1,4 л, 1,6 литра. Данный мануал вобрал в себя все лучшие признаки качественной автолитературы, так что книгу можно назвать образцовой. Во-первых, в сравнительно небольшой объем мануала поместилась вся самая востребованная и наиболее точная информация, собранная авторами, многолетний опыт которых в области автомеханики позволили им удачно соединить легкий язык и доступный уровень изложения новых сведений, и сугубо профессиональный подход к теме. Так что книга будет интересна и полезна как новичку, так и опытному специалисту. Во-вторых, данное руководство по ремонту Рено Логан является целиком наглядным – множество цветных фотографий и рисунков помогают изучить книгу и грамотно применять в жизни новые знания. В-третьих, в книге есть подробный предметный указатель для быстрого описка нужной информации, а приложение содержит много дополнительного справочного материала, необходимого любому неравнодушному автомобилисту.

В начальном разделе мануала представлена базовая информация, которая необходима для того, чтобы правильно и уверенно пользоваться машиной. Например, подробно рассмотрено устройство автотранспорта снаружи и изнутри, указаны все его агрегаты, узлы и системы, а также их местоположение, правила применения, технические характеристики. Все сведения о том, какие и с какой периодичностью текущие и профилактические проверки авто должен выполнять водитель, для поддержания машины в рабочем состоянии, вынесены в отдельную главу. Там же дан обзор необходимых для этих работ материалов и инструментов. Подробная инструкция по эксплуатации Renault Logan станет своеобразным проводником в автомобильный мир и поможет водителю досконально узнать свою машину. В последующих главах приведены алгоритмы различных работ по диагностике и ремонту автомобиля, так что данное руководство носит, в первую очередь, прикладное значение. Как известно, ремонт своими силами значительно экономит время и бюджет водителя. Особенно важно иметь такие навыки работы в том случае, если машина вышла из строя во время путешествия вдали от дома и обратиться в автосервис – затруднительно.

Благодаря полностью понятным и наглядным рекомендациям, изложенным в строгой последовательности по принципу от простого к сложному, даже начинающий автолюбитель сможет по всем правилам заниматься сборкой-разборкой, смазкой, заменой, регулировкой и собственно ремонтом всех основных компонентов машины. В мануале также содержатся цветные электросхемы Renault Logan с пояснениями, благодаря чему работа с электрооборудованием машины станет эффективнее и быстрее. При этом все диагностические и ремонтные работы в руководстве структурно разделены по агрегатам и системам, на которых они осуществляются (двигатель, ходовая часть, рулевое управление, тормозная система, подвеска, трансмиссия, коробка передач и все остальное). В приложении собраны данные о свечах зажигания, уровне давления в шинах, моментах затяжки резьбовых креплений, даны советы по выбору эксплуатационных жидкостей и т.д.


Оглавление
Скрыть оглавление

Глава 1 Общие сведения
об автомобиле    11
История модели    11
Особенности конструкции    11
Габаритные размеры автомобиля    12
Технические характеристики    13
Идентификационные номера
автомобиля и агрегатов    14
Идентификационный
номер автомобиля    14
Номер двигателя    14
Глава 2 Эксплуатация и управление
автомобилем    15
Ключи кавтомобилю    15

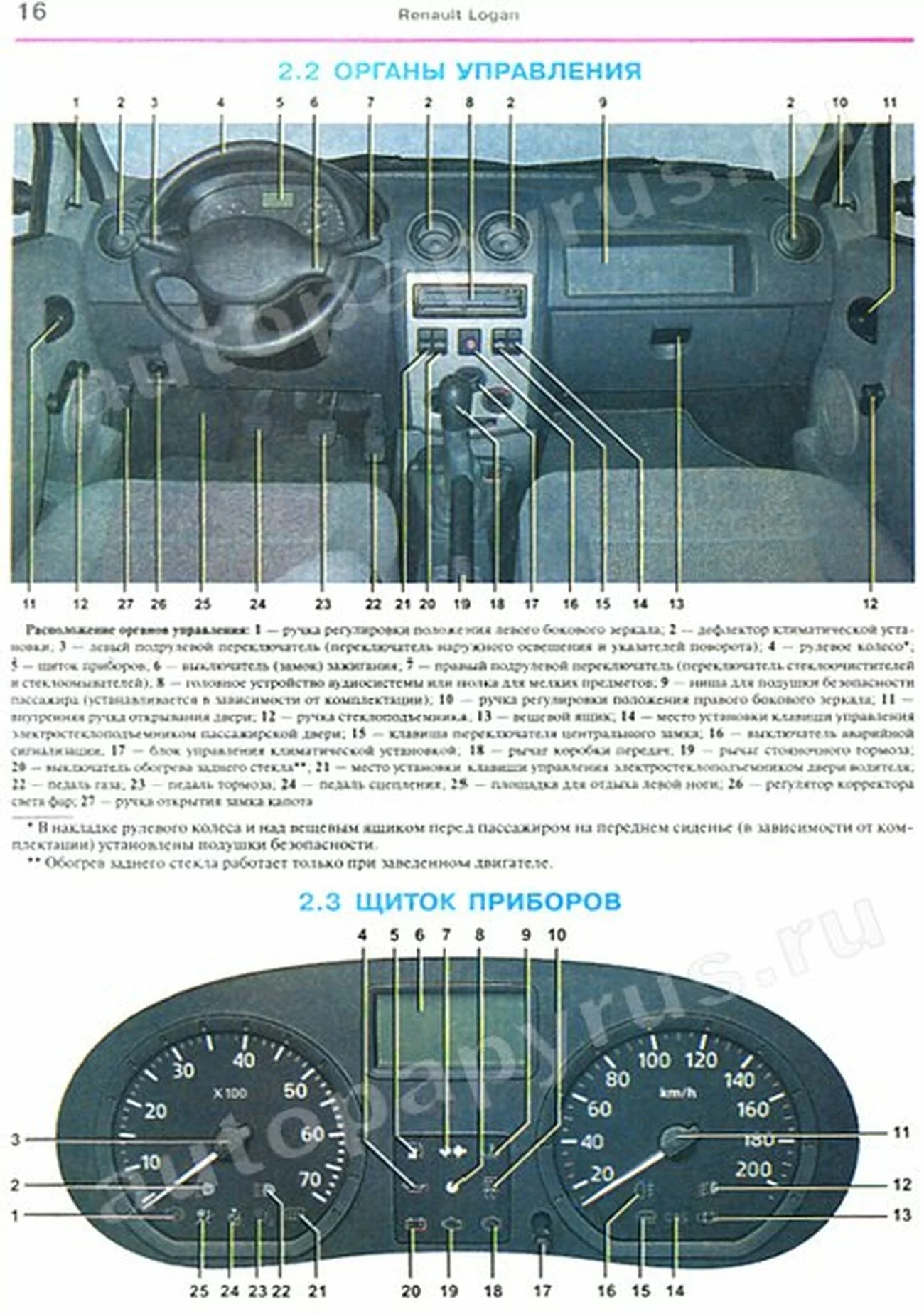

Органы управления    16
Щиток приборов    16
Информационный дисплей    18
Выключатель (замок) зажигания    18
Иммобилайзер    19
Подрулевые переключатели    19
Блок управления климатической
установкой    20
Рычаг переключения передач    21
Рычаг стояночного тормоза    21
Регулировка положения сиденья
и рулевого колеса    22
Регулировка зеркал заднего вида    23
Использование ремней безопасности    24
Плафон освещения    24
Вещевой ящик    25
Открывание капота    25
Проверка уровней технических
жидкостей    26
Справочные данные    26
Проверка уровня масла
в двигателе    27
Проверка уровня охлаждающей
жидкости    28
Проверка уровня тормозной
жидкости    28
Проверка уровня рабочей
жидкости гидроусилителя
рулевого управления    29
Проверка уровня масла
в коробке передач    29
Заливка стеклоомывающей жидкости    29
Заправка автомобиля топливом    30
Проверка давления в шинах колёс    31

Открывание багажного отделения    32
Установка багажника на крышу
автомобиля    32
Извлечение запасного колеса
и комплекта инструментов    32
Колесо — замена    34
Перевозка детей в автомобиле    35
Перевозка домашних животных    36
Запуск двигателя от дополнительных
источников тока    38
Буксировка автомобиля    39
Буксировка прицепа    40
Эксплуатация автомобиля
в зимний период    40
Действия при возникновении
непредвиденных обстоятельств    41
Поездки на дальние расстояния    42
Глава 3 Ваш автомобиль    43
Уход за автомобилем    43
Очистка и мойка кузова    43
Уход за стеклами    44
Уход за колесами    45
Уход за элементами интерьера    45
Полировка кузова    47
Уход за приборами наружного освещения и световой
сигнализации    47
Хранение автомобиля    48
Аксессуары    49
Тюнинг    53
Выбор запасных частей
и расходных материалов    54
Что необходимо знать о самостоятельном обслуживании и ремонте
автомобиля    55
Мелкий текущий ремонт    55
Щетки стеклоочистителя — замена    55
Освещение и световая
сигнализация — замена ламп    56
Кузов — ремонт мелких
повреждений лакокрасочного
покрытия    56
Ветровое стекло — ремонт
мелких повреждений    56
Глава 4 Меры безопасности
при обслуживании и ремонте
автомобиля    60
Глава 5 Инструменты, приспособления
и эксплуатационные материалы    63
Универсальные инструменты    63
Специальные инструменты
и приспособления    65
Эксплуатационные и ремонтные
материалы    70
Глава 6 Подготовка автомобиля
к техническому обслуживанию
и ремонту    73
Глава 7 Периодическое техническое
обслуживание    76
Справочные данные    76
Общие положения    77
План технического обслуживания    77
Расположение основных узлов
и агрегатов автомобиля    78
Визуальная проверка автомобиля    79
Очистка двигателя и подкапотного
пространства    80
Воздушный фильтр —
очистка и замена фильтрующего
элемента    81
Система смазки двигателя —
замена масла и масляного фильтра    82
Свечи зажигания — проверка
и замена    84
Система охлаждения — проверка
технического состояния    85
Охлаждающая жидкость —
проверка плотности и замена    86
Система выпуска отработавших
газов — проверка    88
Топливный трубопровод — проверка    89
Диски и шины — проверка
технического состояния    90
Передняя подвеска — проверка
технического состояния    91
Задняя подвеска — проверка
технического состояния    92
Рулевое управление — проверка
технического состояния    93
Тормозная система — проверка
технического состояния    95
Привод рабочей тормозной
системы    95
Передний тормозной механизм    95
Задний тормозной механизм    97
Стояночный тормоз    97
Тормозная жидкость — замена    98
Блок-фары — регулировка    98
Аккумуляторная батарея —
обслуживание    99

Кузов — проверка технического
состояния и обслуживание    100
Проверка технического
состояния    100
Смазка петель и замков    101
Обработка дверных
уплотнителей    102
Очистка дренажных отверстий
кузова    102
Глава 8 Возможные неисправности
автомобиля и их причины    103
Глава 9 Двигатель и его системы    108
91    Двигатель    108
Справочные данные    108
Описание конструкции    109
Двигатель — проверка
технического состояния    110
Проверка по внешним
признакам    110
Проверка компрессии    111
Проверка давления масла    112
Брызговик двигателя — снятие
и установка    112
Крышка головки блока цилиндров —
снятие, замена прокладки
и установка    112
Зазор в приводе клапанов —
проверка и регулировка    114

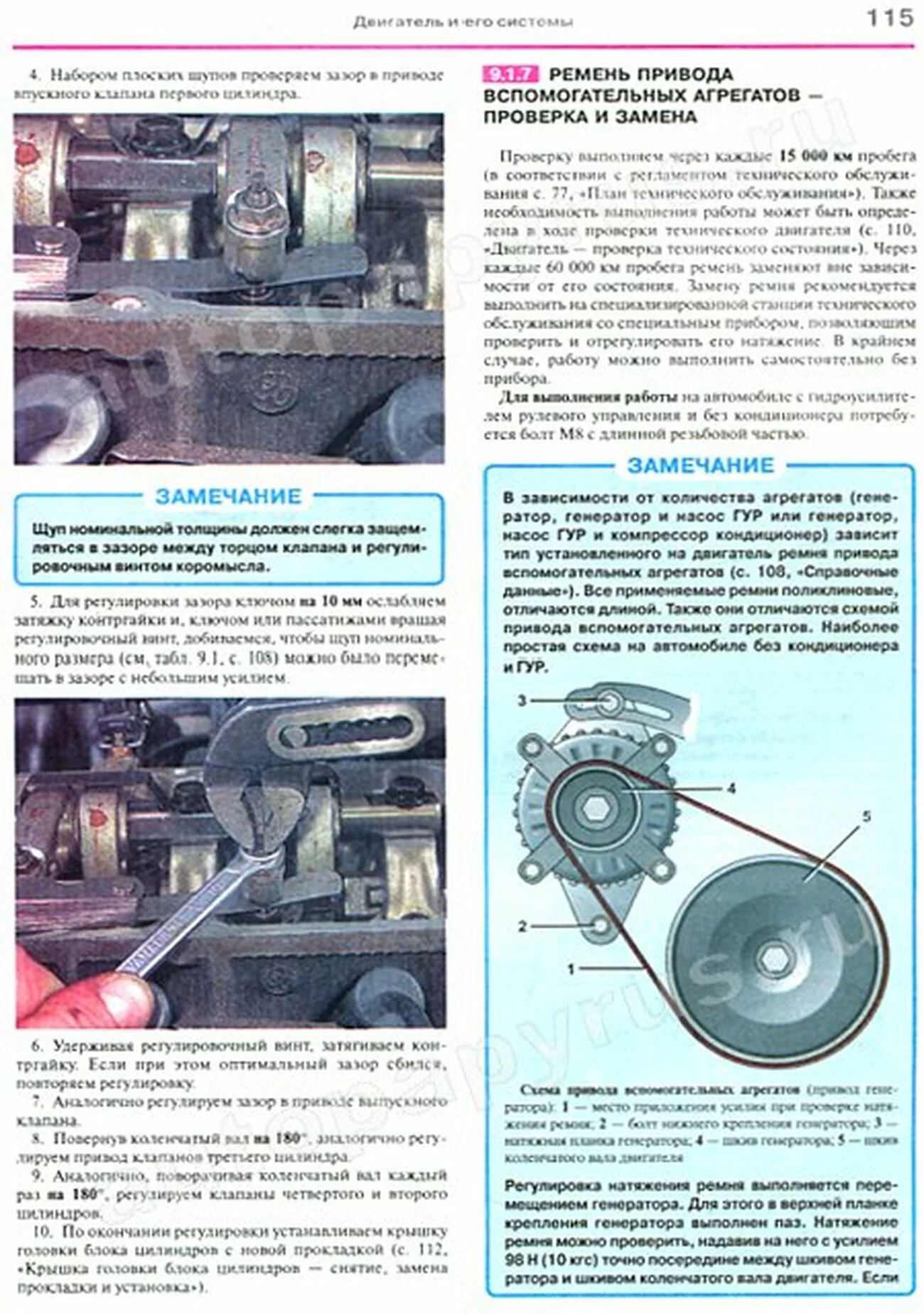

Ремень привода вспомогательных
агрегатов — проверка и замена    115
Ремень привода ГРМ — проверка
и замена    117
Сальник распределительного
вала —замена    120
Передний сальник коленчатого
вала —замена    121
Задний сальник коленчатого
вала —замена    121
Выпускной коллектор —
замена прокладки    122
Впускной трубопровод — замена уплотнений    123
Поддон картера двигателя — замена прокладки    124
Правая опора силового агрегата — замена    125
Левая опора силового агрегата — замена    126
Задняя опора силового агрегата — замена    127
92    Система управления
двигателем    128
Справочные данные    128
Описание конструкции    129
Меры безопасности
при обслуживании и ремонте
системы управления
двигателем    133
Система управления двигателем —
проверка технического
состояния и диагностика
неисправностей    134
Диагностика неисправностей    134
Удаление кодов неисправности    135
Проверка системы питания    135
Датчик положения коленчатого
вала — проверка и замена    135
Датчик положения дроссельной
заслонки — проверка и замена    136
Датчик температуры охлаждающей
жидкости — проверка и замена    137
Датчик температуры воздуха
во впускном трубопроводе —
проверка и замена    137
Датчик абсолютного давления
во впускном трубопроводе —
проверка и замена    139
Датчик детонации — проверка
и замена    139
Датчик концентрации кислорода —
замена    140
Датчик скорости автомобиля —
проверка и замена    142
Воздушный фильтр — снятие
иустановка    143
Регулятор холостого хода —
проверка и замена    144
Дроссельный узел — снятие,
очистка, замена уплотнительного
,   кольца и установка    145
Топливопровод — сброс давления    146
Топливопровод — проверка
рабочего давления    146
Форсунки — проверка
и замена    147
Топливный насос — замена    149
Высоковольтные провода —
проверка и замена    149
Катушка зажигания — проверка
и замена    151
Клапан продувки адсорбера —
проверка и замена    152
Адсорбер — проверка и замена    153
93 Система охлаждения    155
Справочные данные    155
Описание конструкции    155

Система охлаждения — диагностика
неисправности    156
Двигатель перегревается    156
Увеличение времени прогрева
двигателя    157
Постоянное понижение уровня
охлаждающей жидкости    157
Термостат — проверка и замена    157
Насос системы охлаждения
двигателя — замена    158
Электровентилятор системы
охлаждения — проверка
и замена    160
Радиатор системы охлаждения
двигателя — замена     161
94 Система выпуска
отработавших газов    163
Справочные данные    163
Описание конструкции    163
Подушки подвески элементов
системы выпуска — замена    163
Уплотнительное кольцо — замена    164
Глушитель — замена    166
Каталитический нейтрализатор —
замена    167
Глава 10 Трансмиссия    168
101    Сцепление    168
Справочные данные    168
Описание конструкции    168
Сцепление — проверка
технического состояния    168
Привод выключения сцепления —
регулировка    169

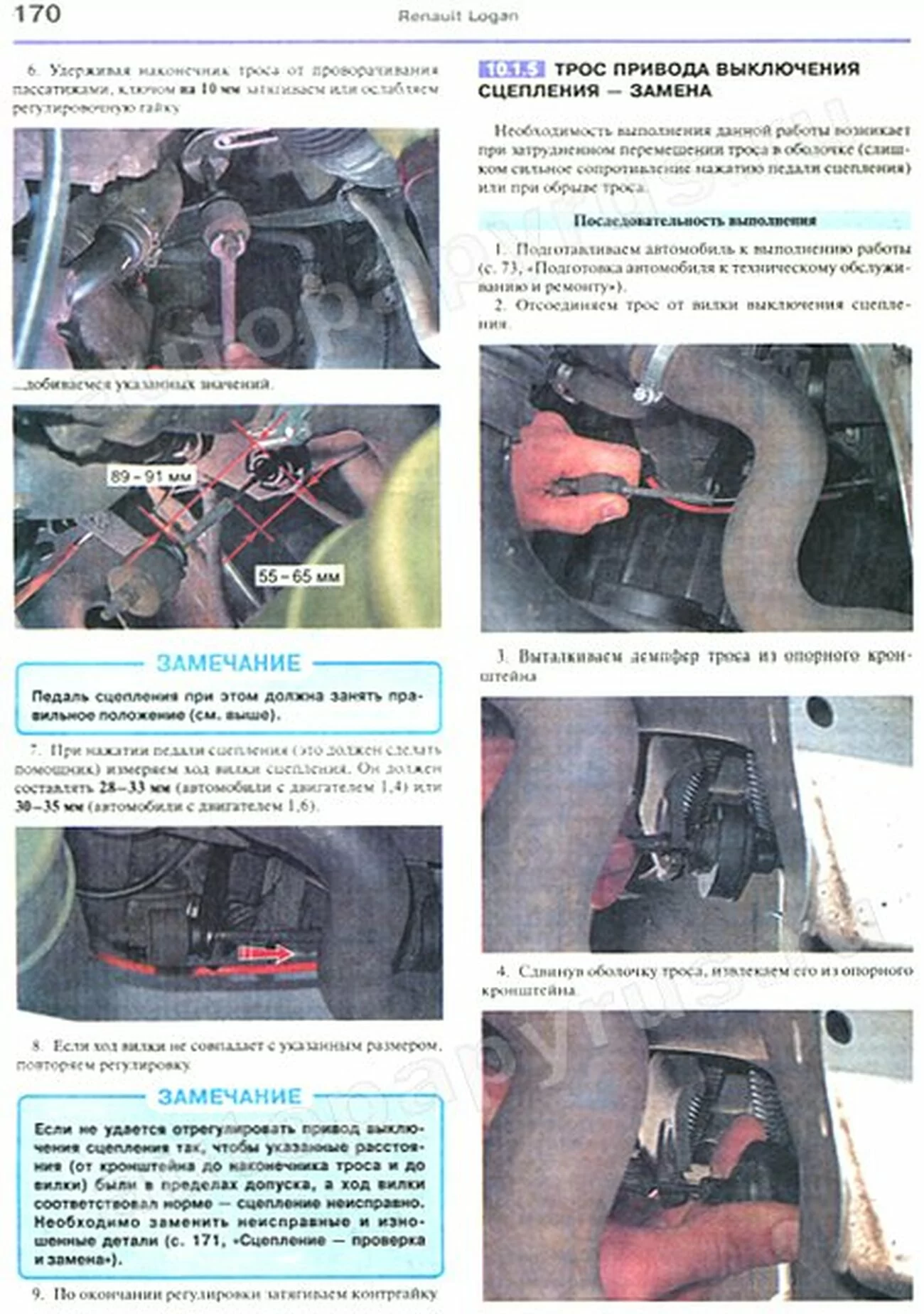

Трос привода выключения
сцепления — замена    170
Сцепление — проверка и замена    171
102    Коробка передач    174
Справочные данные    174
Коробка передач — проверка
технического состояния    174
Коробка передач — проверка уровня
и замена масла    175
Привод механизма переключения
передач — регулировка    175
Привод механизма переключения
передач — замена втулок    176
Рычаг привода механизма
переключения передач — замена    177
Сальники приводов
передних колес — замена    178
Коробка передач — снятие
иустановка    178
103 Приводы передних колёс    182
Справочные данные    182
Описание конструкции    182
Приводы передних колес —
проверка технического состояния    182
Приводы передних колес —
снятие иустановка    183
Защитные чехлы
шарниров привода — замена    184
Глава 11 Ходовая часть    187
111    Диски, шины и ступицы    187
Справочные данные    187
Описание конструкции    188
Виды износа шин    190
Углы установки колёс    191
Подшипник ступицы переднего
колеса — замена    192
Подшипник ступицы
заднего колеса — замена    193
112    Передняя подвеска    194
Справочные данные    194
Описание конструкции    194
Стабилизатор поперечной
устойчивости передней
подвески — замена стоек    195
Стабилизатор поперечной
устойчивости передней
подвески — замена подушек    196
Рычаг передней подвески — замена    196
Стойка передней подвески —
снятие и установка    199
Стойка передней подвески — ремонт    200
113    Задняя подвеска    202
Справочные данные    202
Описание конструкции    202
Амортизаторы задней подвески —
замена    202
Пружины задней подвески — замена    204
Балка задней подвески — снятие
иустановка    205
Глава 12 Рулевое управление    207
Справочные данные    207
Описание конструкции    207
Система гидроусилителя рулевого
управления — прокачка    207
Рулевое колесо — снятие
иустановка    208
Наконечник рулевой тяги — замена    209
Защитный чехол рулевой тяги —
замена    210
Насос гидроусилителя рулевого
управления — замена    211

Глава 13 Тормозная система    213
131    Справочные данные    213
132    Описание конструкции    214
133    Привод рабочей тормозной
системы    214
Гидравлический привод тормозов —
прокачка    214
Главный тормозной цилиндр —
замена    215
Вакуумный усилитель тормозов —
замена    216
Регулятор давления жидкости
в задних тормозных механизмах —
регулировка и замена    218
Тормозные шланги — замена    219
134    Передний тормозной
механизм    219
Передние тормозные колодки —
замена    219
Суппорт переднего тормозного
механизма — снятие, ремонт
иустановка    222
Передние тормозные диски —
замена    225
135    Задний тормозной механизм    227
Тормозные барабаны — замена    227
Задние тормозные колодки —
замена    228
Рабочий тормозной цилиндр —
замена    230
136    Стояночная тормозная
система    231
Стояночный тормоз — регулировка    231
Тросы привода стояночного
тормоза — замена    231
Глава 14 Электрооборудование    233
141    Справочные данные    233
142    Описание конструкции    233
143    Электрооборудование — проверка технического
состояния    234
Проверка и ремонт электрических
цепей    235
Проверка целостности цепи    235
Поиск короткого замыкания    235
Соединение проводов
с помощью муфты    235
Соединение проводов скруткой    236
Проверка реле    236
Проверка электропотребителей    236
144    Аккумуляторная батарея    237
Справочные данные    237
Аккумуляторная батарея — снятие
иустановка    237
Аккумуляторная батарея — зарядка    238
145    Генератор    239
Справочные данные    239
Описание конструкции    239
Генератор — диагностика
неисправностей    240
Генератор — ремонт    240
Генератор — снятие иустановка    242
146    Блоки предохранителей и реле    243
Замена предохранителей и реле    244
147    Выключатель (замок)
зажигания    246
Описание конструкции    246
Выключатель (замок) зажигания —
проверка и замена контактной
группы    246
148    Стартер    248
Справочные данные    248
Описание конструкции    248
Стартер — диагностика
неисправностей    248
Стартер — снятие и установка    248
Стартер — ремонт    249
149    Выключатели
и переключатели    254
Подрулевые переключатели —
проверка и замена    254
Выключатель аварийный
сигнализации — проверка
и замена    257
Выключатель обогрева заднего
стекла — проверка и замена    257
Переключатель центрального
замка — проверка и замена    258
Выключатель сигнала торможения —
проверка, замена и регулировка    259
Выключатель фонарей заднего хода —
проверка и замена    260
Датчик открытой двери —
проверка и замена    261
1410    Освещение, световая
и звуковая сигнализация    263
Справочные данные    263
Описание конструкции    264
Приборы наружного освещения
и световой сигнализации —
проверка технического
состояния    264

Блок-фара — замена ламп    265
Лампа ближнего/дальнего света    265
Лампа переднего указателя
поворота    266
Лампа габаритного света    266
Блок-фара — снятие и установка    266
Боковой указатель поворота —
замена лампы    267
Корректор фар — замена    268
Задний фонарь — снятие,
замена ламп    269
Дополнительный фонарь сигнала
торможения — замена лампы    270
Фонарь освещения номерного знака —
снятие, замена лампы иустановка    271
Плафоны освещения салона —
снятие, замена ламп иустановка    272
Плафон освещения багажного
отделения — снятие, замена
лампы иустановка    273
Выключатели — замена ламп    273
Выключатель аварийной
сигнализации    273
Переключатель центрального
замка    274
Выключатель обогрева
заднего стекла    274
Звуковые сигналы — проверка
и замена    274
1411    Контрольно-измерительные
приборы и датчики    275
Справочные данные    275
Описание конструкции    275
Щиток приборов — снятие
иустановка    275
Датчик недостаточного уровня
тормозной жидкости —
проверка и замена    276
Датчик аварийного давления
масла —замена    277
1412    Стеклоочиститель
и стеклоомыватель    278
Справочные данные    278
Описание конструкции    278
Стеклоочиститель — диагностика
неисправностей    278
Стеклоочиститель — замена    279
Стеклоомыватель — диагностика
неисправностей    282
Форсунки стеклоомывателя —
регулировка и замена    282
Электронасос стеклоомывателя —
замена    283
1413 Дополнительное
оборудование    285
Подключение дополнительного
оборудования    285
Динамики аудиосистемы —
установка    286
Парковочный радар — установка    287
Обогревательный элемент заднего
стекла — ремонт    289
Прикуриватель — снятие, замена
лампы подсветки и установка    290
Глава 15 Кузов    292
151    Справочные данные    292
152    Съемные элементы
передней части кузова    292
Замок капота — регулировка    292
Передний бампер — снятие
и установка    292
Ветровое стекло — замена    293
153    Съёмные элементы задней
части кузова    296
Крышка люка горловины топливного
бака — снятие и установка    296
, Задний бампер — снятие
иустановка    296
Пружины крышки багажного
отделения — регулировка
и замена    , 297
Выключатель (личинка) замка
крышки багажного отделения —
замена    298
Замок крышки багажного отделения —
замена и регулировка    299
154    Боковые двери    300
Боковое зеркало заднего вида —
замена    300
Замена зеркального элемента    300
Замена зеркала в сборе    300
Обивка передней двери — снятие
иустановка    301
Внутренняя ручка открывания
передней двери — замена    302
Выключатель (личинка) замка
передней двери — замена    302

Наружная ручка передней двери —
замена    303
Замок передней двери — замена
и регулировка    304
Ограничитель открывания двери —
замена    305
Стекло передней двери — замена    306
Стеклоподъемник передней двери —
снятие и установка    307
Обивка задней двери — снятие
иустановка    307
Внутренняя ручка открывания
задней двери — замена    307
Наружная ручка задней двери —
замена    307
Замок задней двери — замена
и регулировка    307
Стекло задней двери — замена    309
Стеклоподъемник задней
двери — снятие иустановка    309
Глава 16 Климатическая установка    310
Справочные данные    310
Описание конструкции    310
Климатическая установка —
проверка технического
состояния    310
Климатическая установка —
техническое обслуживание    312
Блок управления климатической
установкой — замена    313
Глава 17 Модификации
и варианты исполнения    315
171    Общая информация    315
172    Особенности конструкции двигателя 1,6 16V(K4M)    318
173    Справочные данные    319
Технические характеристики
автомобиля с двигателем
1,6 16V(K4M)    319
Основные данные для контроля,
регулировки и обслуживания
двигателя 1,6 16V(K4M)    320
Схемы электрооборудования    322
Предметный указатель    333
