Книга: TAGAZ TAGER / SSANG YONG KORANDO бензин / дизель с 1996 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-20%
Книга: TAGAZ TAGER / SSANG YONG KORANDO (б , д) с 1996 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TAGAZ TAGER / SSANG YONG KORANDO (б , д) с 1996 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TAGAZ TAGER / SSANG YONG KORANDO (б , д) с 1996 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TAGAZ TAGER / SSANG YONG KORANDO (б , д) с 1996 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TAGAZ TAGER / SSANG YONG KORANDO (б , д) с 1996 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TAGAZ TAGER / SSANG YONG KORANDO (б , д) с 1996 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TAGAZ TAGER / SSANG YONG KORANDO (б , д) с 1996 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
703209
ISBN
978-5-88850-414-7
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
384
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
2.3; 3.2
Дизельные двигатели
2.3; 2.9
Руководство  по эксплуатации, ремонту и техническому обслуживанию заднеприводных и полноприводных автомобилей TagAZ TAGER и SsangYong Korando, оборудованных бензиновыми M161 (2,3 л), M162 (3,2 л) и дизельными OM661 (2,3 л), OM662 (2,9 л) двигателями. Внедорожник TagAZ TAGER / SsangYong Korando – это очень экстровагантный и хорошо продуманный автомобиль. Сказать, что это авто выглядит необычно – всё равно, что промолчать. О вкусах не спорят, но что-то притягательное во внешности этого внедорожника, несомненно, есть. И в первую очередь -  индивидуальность и узнаваемость. Тагаз Тагер / СанЁнг Корандо – ничто иное, как классический трехдверный армейский джип, воплощающий в себе надежность и выносливость. Он буквально создан для комфортной поездки на дальние расстояния. Здесь есть всё для комфорта и безопасности. Прекрасная курсовая устойчивость, надёжная подвеска, великолепная проходимость – вот лишь небольшой список достоинств, которыми может воспользоваться владелец TagAZ TAGER / SsangYong Korando.

Для почитателей экстремального отдыха и семейного туризма этот автомобиль будет лучшим другом, ведь на проселке и бездорожье он - в своей стихии. И хотя, за время своего существования Тагаз Тагер / СанЁнг Корандо зарекомендовал себя, как надёжный и удобный автомобиль, время от времени, он всё-таки требует к себе внимания. Регулярный и своевременный уход за своим любимцем поможет увеличить его срок службы без серьёзных вмешательств. И в этом вам поможет руководство  по эксплуатации, ремонту и техническому обслуживанию автомобилей TagAZ TAGER и SsangYong Korando. Издание содержит подробные сведения по ремонту и регулировке элементов системы управления бензиновыми и дизельными двигателями, топливной системы, инструкции по использованию самодиагностики системы управления двигателем, автоматической коробки передач, антиблокировочной системы тормозов (ABS), противобуксовочной системы ABD (TCS), рекомендации по регулировке и ремонту механических и автоматических коробок передач, элементов тормозной системы (включая ABS/ABD), рулевого управления, подвески.

Советы и указания по ремонту, техобслуживанию и эксплуатации, приведенные в книге, помогут владельцу машины при подготовке к прохождению процедуры технического осмотра, а также являются сборником ценной, необходимой, а зачастую просто незаменимой информации в случае ремонта в условиях обычной гаражной мастерской, а при ремонтных операциях на станции технического обслуживания сослужат очень важную и полезную рекомендательную функцию. Представлены подробные электросхемы (включая расположение элементов на автомобиле) и описания проверок электрооборудования моделей различных вариантов комплектации. Рассмотрены возможные неполадки двигателя, трансмиссии, ходовой части, рулевого управления, тормозной системы. Подобные сведения могут оказаться очень полезными автомобилистам в случае необходимых ремонтных процедур. Так, что возьмите с собой руководство  по эксплуатации, ремонту и техническому обслуживанию автомобилей TagAZ TAGER / SsangYong Korando и у вас всегда будет рядом надёжный помощник.


Показать Оглавление
Скрыть Оглавление

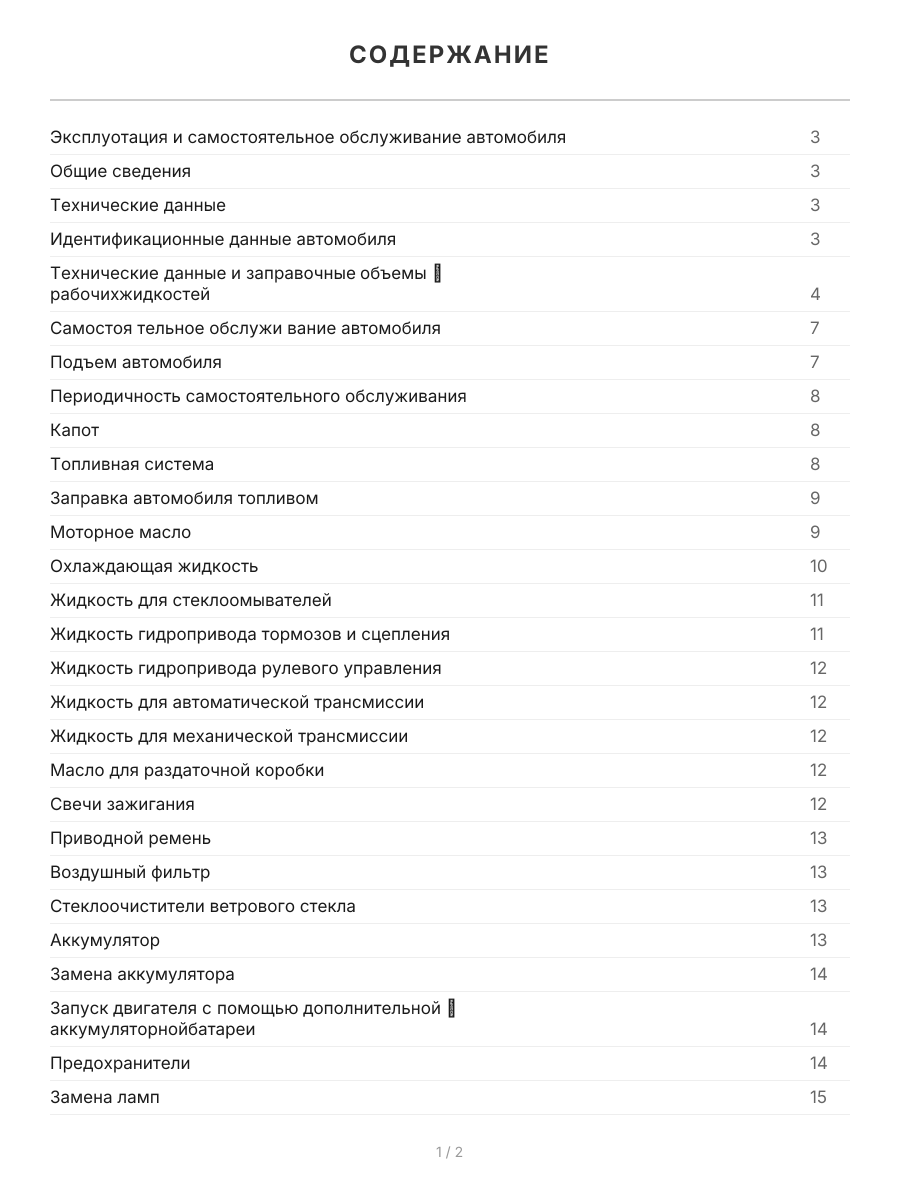

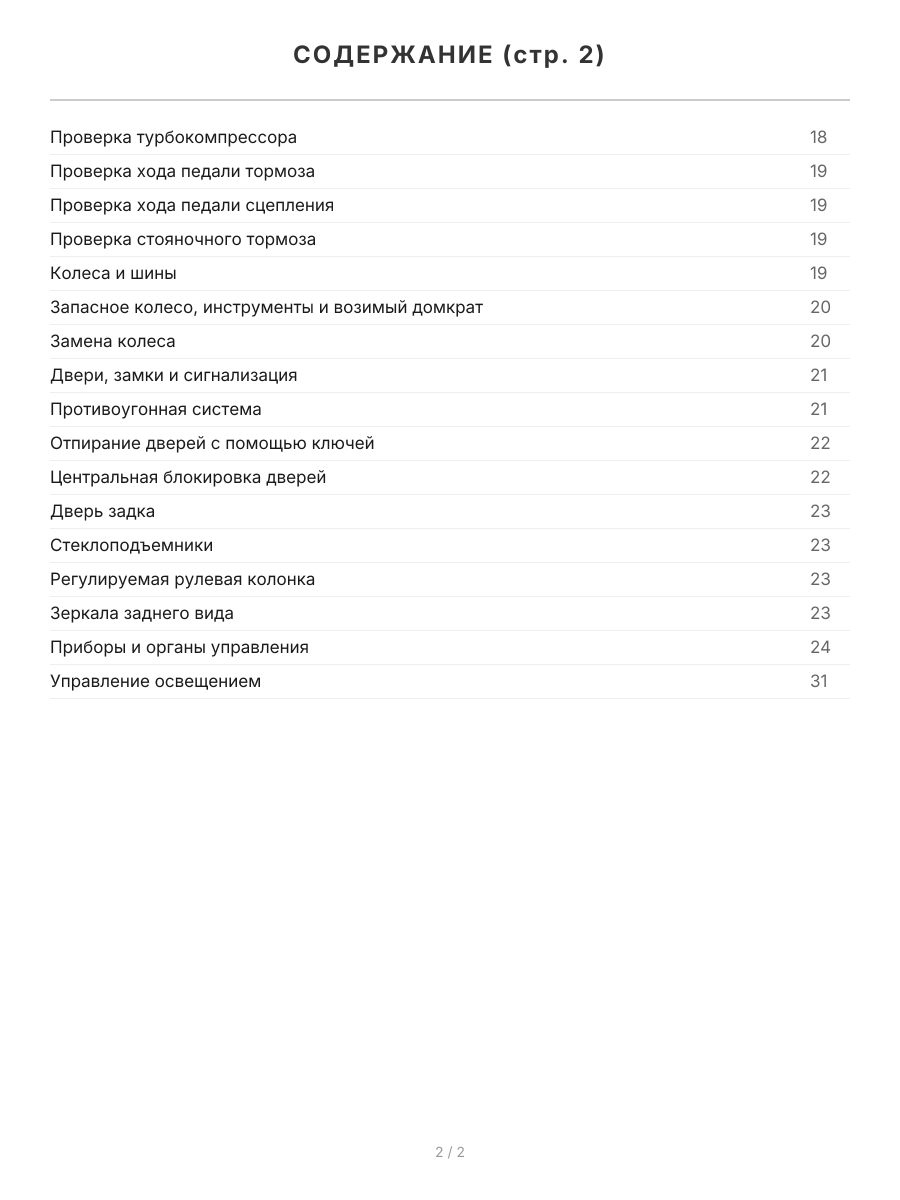

Оглавление
Эксплуотация и самостоятельное обслуживание автомобиля 3
Общие сведения 3
Технические данные 3
Идентификационные данные автомобиля 3
Технические данные и заправочные объемы рабочих жидкостей 4
Самостоя тельное обслужи вание автомобиля 7
Подъем автомобиля 7
Периодичность самостоятельного обслуживания 8
Капот 8
Топливная система 8
Заправка автомобиля топливом 9
Моторное масло 9
Охлаждающая жидкость 10
Жидкость для стеклоомывателей 11
Жидкость гидропривода тормозов и сцепления 11
Жидкость гидропривода рулевого управления 12
Жидкость для автоматической трансмиссии 12
Жидкость для механической трансмиссии 12
Масло для раздаточной коробки 12
Свечи зажигания 12
Приводной ремень 13
Воздушный фильтр 13
Стеклоочистители ветрового стекла 13
Аккумулятор 13
Замена аккумулятора 14
Запуск двигателя с помощью дополнительной аккумуляторной батареи 14
Предохранители 14
Замена ламп 15
Проверка турбокомпрессора 18
Проверка хода педали тормоза 19
Проверка хода педали сцепления 19
Проверка стояночного тормоза 19
Колеса и шины 19
Запасное колесо, инструменты и возимый домкрат 20
Замена колеса 20
Двери, замки и сигнализация 21
Противоугонная система 21
Отпирание дверей с помощью ключей 22
Центральная блокировка дверей 22
Дверь задка 23
Стеклоподъемники 23
Регулируемая рулевая колонка 23
Зеркала заднего вида 23
Приборы и органы управления 24
Управление освещением 31
Освещение салона 32
Стеклоочистители и омыватели 32
Аварийная световая сигнализация 33
Выключатель обогревателя заднего стекла 33
Выключатель задних противотуманных фонарей (дополнительное оборудование 33
Выключатель режимов полного привода 33
Выключатель корректора фар 34
Прикуриватель и пепельница 34
Звуковой сигнал 34
Подстаканники 34
Дополнительные ручки 34
Карман для карт 34
Солнцезащитные козырьки 34
Перчаточный ящик 35
Консоль на центральном подлокотнике 35
Багажные крючья 35
Система отопления и кондициони рования 35
Кондиционер с автоматическим управлением 36
Сиденья 37
Задние сиденья 38
Трехточечный ремень безопасности 38
Люк крыши 39
Пуск двигателя и вождение автомобиля 39
Стояночный тормоз 40
Механическая коробка передач 40
Автоматическая коробка передач 40
Полный привод 41
Переключение режима работы трансмиссии 41
Буксировка и эвакуация автомобиля 42
Антикоррозионная защита кузова 43
Общая оценка технического состояния цилиндро- поршневой группы двигателя 44
Периодич ность технического обслужи вания автомобиля 46
Плановое обслуживание дизельных двигателей 46
Плановое обслуживание систем автомобиля 47
Плановое обслуживание шасси и кузова 47
Технические характе ристики двигателей 48
Технические характеристики дизельных двигателей 48
Измерение компрессии 49
Моменты затяжки резьбовых соединений 49
Проверка ремня привода вспомогательных агрегатов двигателя 50
Ремонт бензиновых двигателей 51
Замена ремня привода вспомогательных агрегатов двигателя 51
Проверка герметичности системы охлаждения 52
Слив и заполнение охлаждающей жидкости 52
Замена моторного масла и фильтрующего элемента масляного фильтра 53
Система изменения фаз газораспределения 53
Снятие и установка клапанной крышки (бензиновый двигатель 2,3 л) 55
Снятие и установка переднего кожуха ГРМ (бензиновый двигатель 2,3 л) 55
Снятие и установка клапанной крышки (бензиновый двигатель 3,2 л) 56
Снятие и установка переднего кожуха ГРМ (бензиновый двигатель 3,2 л) 56
Снятие и установка нижнего кожуха ГРМ (все двигатели) 57
Снятие и установка кронштейна генератора (все двигатели) 58
Замена цепи ГРМ (все двигатели) 58
Снятие и установка звездочки масляного насоса (все двигатели) 60
Замена распределительных валов (все двигатели) 61
Снятие и установка ГБЦ на автомобиле 64
Клапанный механизм 65
Масляный картер 66
Замена шкива и демпфера крутильных колебаний (все двигатели) 67
Замена зубчатого венца и приводной пластины маховика (все двигатели) 67
Замена переднего сальника коленчатого вала 68
Замена корпуса и заднего сальника коленчатого вала (автомобили с АКП) 68
Замена заднего сальника коленчатого вала (автомобили с МКП) 68
Анализ состояния цилиндров 69
Ремонт блока цилиндров 70
Снятие и установка коленчатого вала 71
Снятие и установка поршня (все двигатели) 74
Замена поршневых колец (все двигатели) 75
Проверка шатуна (все двигатели) 75
Снятие и установка двигателя 76
Система охлаждения 78
Узел электрического вентилятора 78
Замена радиатора 79
Замена соединительного патрубка охлаждающей жидкости 80
Замена охлаждающего трубопровода 80
Замена насоса ОЖ 81
Система смазки 82
Замена масляного насоса 82
Замена редукционного клапана масляного насоса 82
Замена невозвратного масляного клапана 83
Система зажигания 83
Свечи зажигания 83
Замена свечей зажигания 84
Замена проводов свечей зажигания 84
Датчик положения коленчатого вала 85
Датчик положения распределительного вала 86
Датчик детонации 87
Система управления бензинового двигателя 87
ЭБУ двигателя 104
Снятие и установка топливного коллектора 104
Замена топливного фильтра 105
Замена регулятора давления топлива 105
Снятие и установка топливного бака 105
Замена топливного насоса 105
Замена датчика массового расхода воздуха 106
Замена датчика температуры охлаждающей жидкости 106
Снятие и установка корпуса дроссельной заслонки 106
Замена клапана продувки адсорбера 106
Замена кислородного датчика 106
Замена датчика положения педали акселератора 107
Снятие и установка патрубка и воздушного фильтра 107
Снятие и установка верхнего и нижнего впускных коллекторов 108
Впускной коллектор с изменяемой геометрией 108
Снятие и установка выпускного коллектора 109
Замена ремня привода вспомогательных агрегатов 110
Ремонт дизельных двигателей 110
Проверка вакуумного насоса 112
Замена вакуумного насоса 112
Проверка герметичности системы охлаждения 113
Слив и заполнение охлаждающей жидкости 113
Замена моторного масла и фильтрующего элемента масляного фильтра 113
Снятие и установка крышки ГБЦ и проверка клапанного зазора 114
Проверка фаз газораспределения 114
Замена цепи ГРМ 115
Снятие и установка звездочки и цепи масляного насоса 117
Замена распределительного вала 118
Снятие и установка крышки корпуса ГРМ 120
Замена форкамеры 123
Головка блока цилиндров 124
Ремонт ГБЦ 126
Масляный картер 133
Замена демпфера крутильных колебаний и ступицы 133
Замена переднего сальника коленвала 135
Замена маховика 135
Ремонт маховика 136
Замена заднего сальника коленвала 137
Анализ состояния цилиндров 137
Ремонт блока цилиндров 138
Замена коленчатого вала 140
Снятие и установка поршня 144
Снятие и установка двигателя 146
Система охлаждения 148
Узел вентилятора системы охлаждения 148
Замена радиатора 149
Замена насоса ОЖ 150
Замена корпуса насоса ОЖ 150
Замена термостата 151
Система смазки 151
Замена масляного насоса 151
Система предпус кового подогрева 152
Замена свечей накаливания 154
Система управления дизельного двигателя 154
Регулировка холостого хода 154
Проверка давления топлива 155
Проверка топливных форсунок 157
Снятие и установка топливных форсунок 158
Ремонт топливной форсунки 158
Снятие и установка муфты опережения впрыска 159
Разборка и сборка муфты опережения впрыска 161
Проверка момента начала впрыска (метод RIV) 161
Проверка момента начала впрыска (диагностический прибор) 162
Снятие и установка топливного насоса 163
Трансмиссияя 165
Сцепление 165
Прокачка гидропривода сцепления 165
Технические характеристики сцепления 166
Проверка и регулировка положения педали сцепления 168
Снятие и установка главного цилиндра сцепления 169
Замена ведомого диска сцепления 170
Механическая коробка передач 171
Технические характеристики МКП TAGER 172
Технические характеристики МКП KORANDO 172
Механизм выбора и переключения передач (KORANDO модели с 2000 года выпуска) 173
Снятие, разборка, сборка и установка МКП 173
Диагностика механических элементов МКП 175
Разборка и сборка компонентов МКП 180
Автомати ческая коробка передач 186
Меры предосторожности при проведении работ с АКП 186
Общая информация 187
Диагностика АКПП 187
Проверка рабочей жидкости АКП 188
Блок управления АКП 189
Проверка блока управления АКП 191
Измерение и регулировка модулирующего и рабочего давлений АКП 194
Снятие и регулировка селектора АКП 196
Выключатель повышающей передачи (Kick-Down) 196
Снятие и установка АКП в сборе 196
Снятие и установка гидротрансформатора 197
Раздаточная коробка 198
Раздаточная коробка (постоянный полный привод (TOD)) 198
Снятие и установка раздаточной коробки 198
Снятие и установка механизма переключения режимов раздаточной коробки 200
Снятие и установка датчиков скорости переднего и заднего карданных валов 200
Замена ЭБУ раздаточной коробки 201
Кодировка ЭБУ раздаточной коробкой 201
Раздаточная коробка (подключаемый полный привод (Part Time)) 201
Снятие и установка раздаточной коробки 201
Замена ЭБУ раздаточной коробки 204
Система управления полным приводом 204
Диагностика системы управления полным приводом Part Time 204
Карданный вал 207
Ходовая часть и рулевое управление 209
Общие сведения 209
Колеса и шины 210
Регулировка углов установки колес 212
Ремонт передней подвески 213
Ступица и подшипник 213
Передний стабилизатор 214
Передний торсион 215
Нижний и верхний рычаги передней подвески 215
Поворотный кулак и передний вал 216
Картер переднего моста 217
Ремонт дифференциала переднего моста 218
Ремонт задней подвески 220
Задний амортизатор 221
Нижний рычаг подвески 221
Верхний рычаг подвески 221
Задняя цилиндрическая пружина 221
Поперечная тяга 221
Задняя полуось 222
Картер задней полуоси 223
Ремонт дифференциала заднего моста 223
Рулевое управление 225
Эксплуатационные характеристики 226
Ремонт системы ГУР 228
Шланги и трубки ГУР 228
Замена рулевого колеса 228
Рулевая колонка 228
Ремонт зубчатой рейки механизма ГУР 229
Замена насоса ГУР 232
Тормозная система 233
Общие сведения 233
Прокачка тормозной системы 233
Эксплуатационные характеристики 233
Проверка вакуумного усилителя 234
Поиск неисправностей, их причины и способы устранения 235
Проверка хода педали тормоза 236
Регулятор давления в тормозной системе (автомобили без системы ABS) 236
Проверка биения тормозного диска 237
Замена тормозных шлангов 237
Замена выключателя стоп-сигналов 238
Педаль тормоза 238
Ремонт тормозной системы 238
Вакуумный усилитель 239
Передний тормозной механизм 240
Задний тормозной механизм (дисковый) 242
Задний тормозной механизм (барабанный) 243
Стояночный тормоз 244
Вспомогательные системы автомобиля 246
Общие сведения 246
Основные компоненты системы ABS 246
Эксплуатационные характеристики 246
Проверка системы 247
Снятие и установка гидравлического модулятора и блока управления ABS 248
Датчики частоты вращения колеса 249
Диагностика системы ABS и ABD (TCS) 249
Системы пассвной безопасности 253
Общие сведения 253
Эксплуатационные характеристики 254
Модуль подушки безопасности 254
Контактная катушка подушки безопасности водителя 254
Диагностика 254
Ремонт компонентов 260
Снятие и установка контактной катушки 260
Снятие и установка ЭБУ 261
Система отопления и кондиционирования 262
Общие сведения 262
Меры безопасности при работе с контуром климатической установки 263
Ремонт системы кондицио нирования 263
Диагностика неисправностей 264
Панель управления отопителем и кондиционером 267
Салонный фильтр 267
Конденсатор 268
Ресивер-осушитель 268
Компрессор 269
Техническое обслужи вание отопителя 269
Подсветка регулятора управления 270
Привод заслонки поступающего воздуха 270
Привод заслонки режимов температуры 270
Таблица проверок двигателя отопителя 270
Сборка корпуса обогревателя / распределителя воздуха 271
Двигатель вентилятора обдува 271
Резистор вентилятора 271
Блок вентилятора обдува 271
Впускной шланг обогревателя 271
Выпускной шланг обогревателя 272
Радиатор обогревателя 272
Системы запуска И зарядки 273
Система зарядки 273
Проверка уровня электролита 273
Методы проверки 273
Зарядка аккумулятора 274
Отсоединение аккумуляторной батареи 274
Снятие аккумуляторной батареи 275
Проверка системы электроснабжения и потребителей электроэнергии 275
Генератор 276
Ремень привода вспомогательных агрегатов 276
Проверка креплений генератора 276
Замена шкива генератора 276
Замена регулятора напряжения 277
Снятие и установка генератора (бензиновые двигатели) 277
Снятие и установка генератора (дизельный двигатель) 277
Ремонт генератора 278
Проверки после разборки 278
Система запуска 279
Проверка стартера 279
Снятие и установка стартера 279
Управление акселератором 280
Снятие и установка датчика педали акселератора 281
Бортовое электрооборудование 282
Общие сведения 282
Работа со вспомогательным оборудованием 282
Система освещения 284
Диагностика системы освещения 285
Регулировка противотуманной фары 291
Замена фары 291
Стеклоочисти тели и стеклоомы ватели 291
Замена электродвигателя стеклоочистителя ветрового стекла 292
Замена щетки стеклоочистителя ветрового стекла 292
Замена бачка стеклоомывателя ветрового стекла 292
Замена насоса стеклоомывателя ветрового стекла 292
Замена жиклеров стеклоомывателя ветрового стекла 294
Замена шлангов стеклоомывателя ветрового стекла 294
Замена рычага стеклоочистителя заднего стекла 294
Замена двигателя стеклоочистителя заднего стекла 294
Замена бачка стеклоочистителя заднего стекла 294
Передняя панель и комбинация приборов 294
Диагностика компонентов 296
Проверка инструментального блока комбинации приборов 299
Аудиосистема 302
Система контроля внутренней связи (STICS) 303
Снятие блока системы дистанционного управления замками и антенны 303
Снятие блока STICS 304
Иммоби лайзер 304
Замена антенны иммобилайзера 304
Замена ретранслятора ключа 304
кузов 306
Общие сведения 306
Защита двигателя 306
Нарушение герметичности 306
Диагностика герметичности 307
Восстановление герметичности 308
Нарушения шумоизо ляции 308
Диагностика шумов и скрипов 309
Навесное оборудование 310
Бамперы и накладки 311
Открываю щиеся элементы кузова 313
Снятие и установка передней двери 314
Снятие и установка двери задка 316
Снятие и установка капота 317
Регулировка положения капота 318
Лючок горловины топливного бака 318
Снятие и установка люка крыши 318
Зеркала 320
Наружное зеркало заднего вида 320
Оборудование салона 320
Оборудование салона и центральная консоль 320
Сиденья 323
Остекление кузова 325
Стекло заднего окна 326
Ремонт подводящего провода в оплетке обогревателя заднего стекла 326
Ремонт линии сетки обогревателя заднего стекла 326
Стекло передней двери 327
Неподвижное стекло 327
Кузовные размеры 327
Схемы Электрооборудования 331
Расположение блоков управления, разъемов и блоков реле и предохранителей 331
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " ":

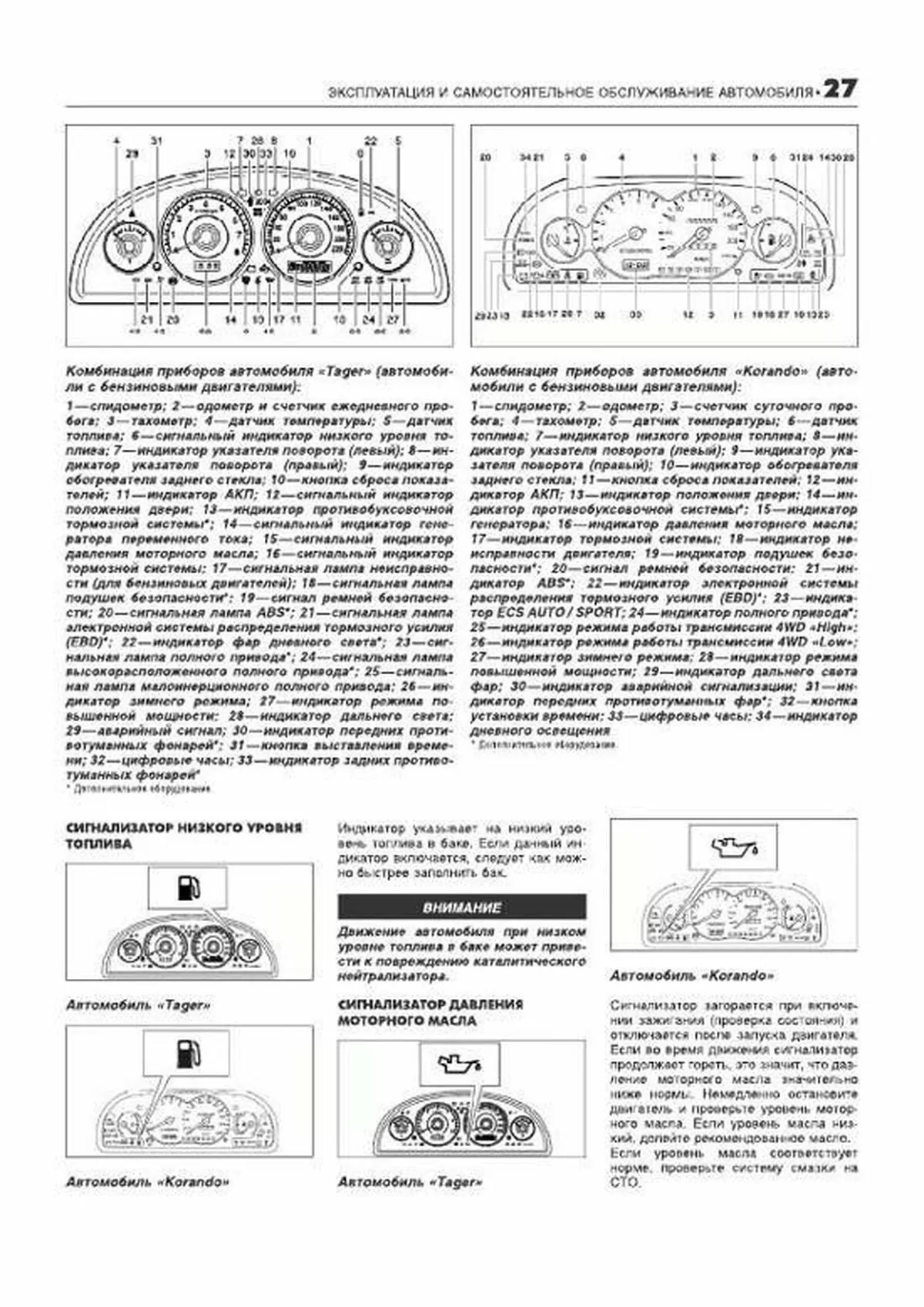

Автомобиль «Tager» Рис185а Автомобиль «Korando» Индикатор указывает на низкий уровень топлива в баке если данный индикатор включается, следует как можно быстрее заполнить бак ВНИМАНИЕ Движение автомобиля при низком уровне топлива в баке может привести к повреждению каталитического нейтрализатора сигнализаТор давления моТорного масла Рис186 Автомобиль «Tager» Рис186а Автомобиль «Korando» сигнализатор загорается при включении зажигания (проверка состояния) и отключается после запуска двигателя если во время движения сигнализатор продолжает гореть, это значит, что давление моторного масла значительно ниже нормы Немедленно остановите двигатель и проверьте уровень моторного масла если уровень масла низкий, долейте рекомендованное масло если уровень масла соответствует норме, проверьте систему смазки на сТО Комбинация приборов автомобиля «Tager» (автомобили с бензиновыми двигателями): 1 — спидометр; 2 — одометр и счетчик ежедневного пробега; 3 — тахометр; 4 — датчик температуры; 5 — датчик топлива; 6 — сигнальный индикатор низкого уровня топлива; 7 — индикатор указателя поворота (левый); 8 — индикатор указателя поворота (правый); 9 — индикатор обогревателя заднего стекла; 10 — кнопка сброса показателей; 11 — индикатор АКП; 12 — сигнальный индикатор положения двери; 13 — индикатор противобуксовочной тормозной системы*; 14 — сигнальный индикатор генератора переменного тока; 15 — сигнальный индикатор давления моторного масла; 16 — сигнальный индикатор тормозной системы; 17 — сигнальная лампа неисправности (для бензиновых двигателей); 18 — сигнальная лампа подушек безопасности*; 19 — сигнал ремней безопасности; 20 — сигнальная лампа АBS*; 21 — сигнальная лампа электронной системы распределения тормозного усилия (EBD)*; 22 — индикатор фар дневного света*; 23 — сигнальная лампа полного привода*; 24 — сигнальная лампа высокорасположенного полного привода*; 25 — сигнальная лампа малоинерционного полного привода; 26 — индикатор зимнего режима; 27 — индикатор режима повышенной мощности; 28 — индикатор дальнего света; 29 — аварийный сигнал; 30 — индикатор передних противотуманных фонарей*; 31 — кнопка выставления времени; 32 — цифровые часы; 33 — индикатор задних противотуманных фонарей* • Дополнительное оборудование Пример текста из раздела " ":

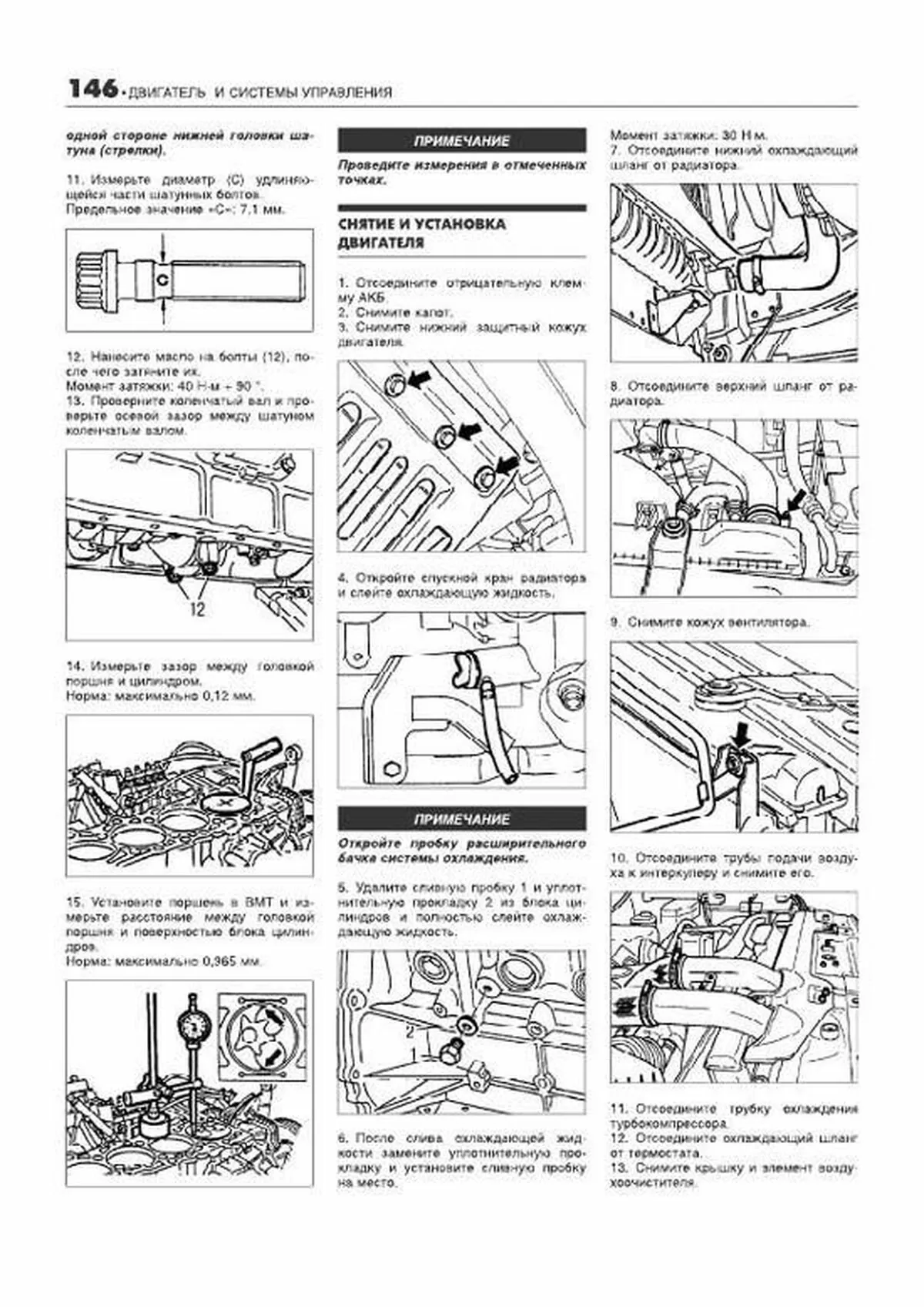

11 Измерьте диаметр (с) удлиняющейся части ша тунных болтов Предельное значение «с»: 7,1 мм 12 нанесите масло на болты (12), после чего затя ните их момент затяжки: 40 н•м + 90 ° 13 Проверните коленчатый вал и проверьте осевой зазор между шатуном коленчатым валом 14 Измерьте зазор между головкой поршня и ци линдром норма: максимально 0,12 мм 15 установите поршень в вмт и измерьте расстояние между головкой поршня и поверхностью блока цилиндров норма: максимально 0,965 мм ПРИМЕЧАНИЕ Проведите измерения в отме ченных точках снятие и установка двигателя 1 Отсоедините отрицательную клемму аКБ 2 снимите капот 3 снимите нижний защитный кожух двигателя 4 Откройте спускной кран радиатора и слейте охлаждающую жидкость ПРИМЕЧАНИЕ Откройте пробку расширительного бачка системы охлаждения 5 удалите сливную пробку 1 и уплотнительную прокладку 2 из блока цилиндров и полностью слейте охлаждающую жидкость 6 После слива охлаждающей жидкости замените уплотнительную прокладку и установите сливную пробку на место момент затяжки: 30 н•м 7 Отсоедините нижний охлаждающий шланг от радиатора 8 Отсоедините верхний шланг от радиатора 9 снимите кожух вентилятора 10 Отсоедините трубы подачи воздуха к интеркулеру и снимите его 11 Отсоедините трубку охлаждения турбокомпрессора 12 Отсоедините охлаждающий шланг от термостата 13 снимите крышку и элемент воздухоочистителя Пример текста из раздела " +++ ":

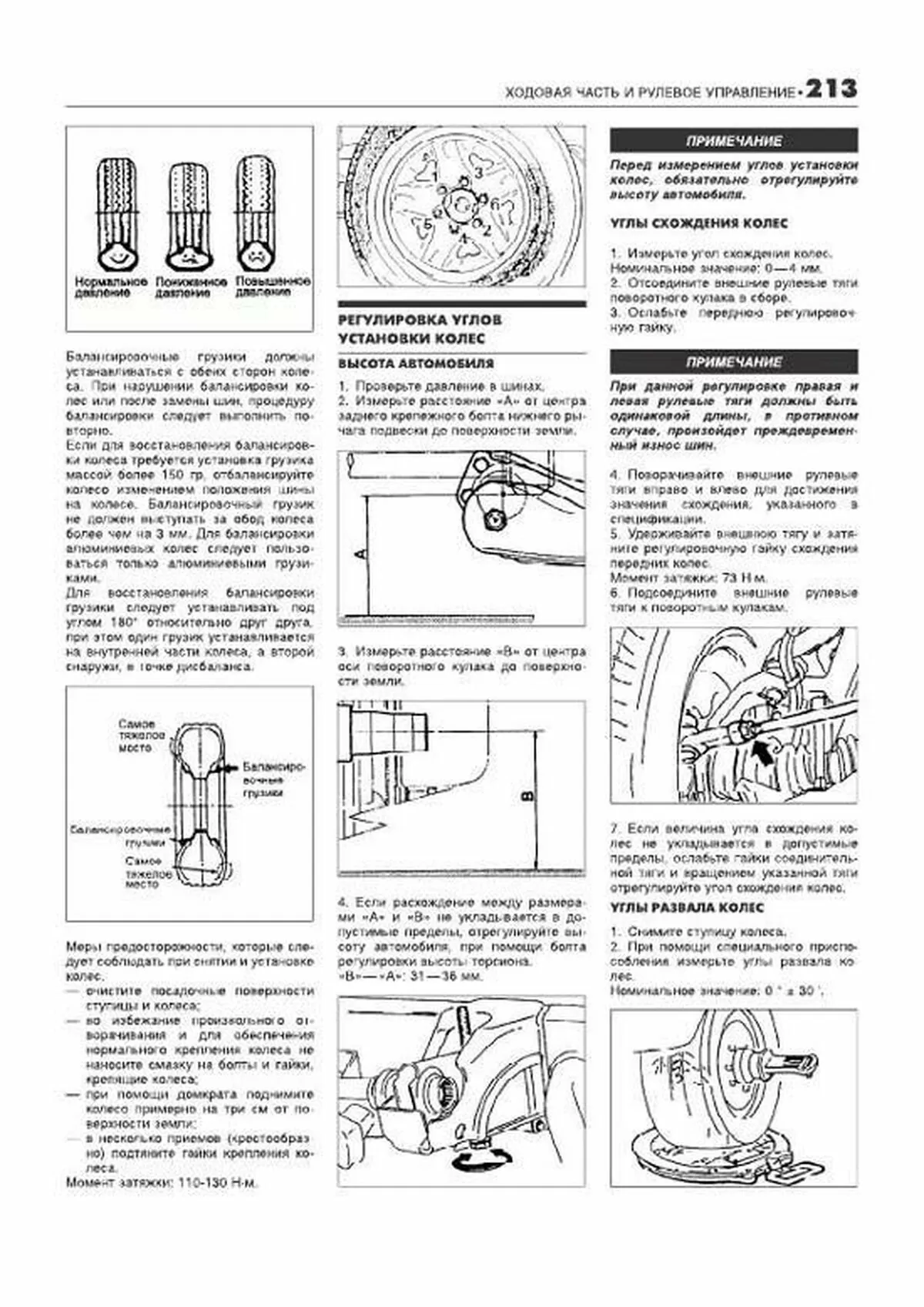

Балансировочные грузики должны устанавли ваться с обеих сторон коле са При нарушении балансировки ко лес или после замены шин, процедуру балансировки следует выполнить по вторно если для восстановления балансиров ки колеса требуется установка грузика массой более 150 гр, отбалансируйте колесо изменением положения шины на колесе Балансировочный грузик не должен выступать за обод колеса более чем на 3 мм для балансировки алюминиевых колес следует пользо ваться только алюминиевыми грузи ками для восстановления балансировки грузики следует устанавливать под углом 180° отно сительно друг друга, при этом один грузик устанавливается на внутренней части колеса, а второй снаружи, в точке дисбаланса Рис 412 Меры предосторожности, которые сле дует соблю дать при снятии и установке колес — очистите посадочные поверхности ступицы и колеса; — во избежание произвольного от ворачивания и для обеспе чения нормального крепления колеса не нано сите смазку на болты и гайки, крепящие колеса; — при помощи домкрата поднимите колесо при мерно на три см от по верхности земли; — в несколько приемов (крестообраз но) подтяните гайки крепления ко леса Момент затяжки: 110130 Н•м регулировка углов установки колес высота автомобиля 1 Проверьте давление в шинах 2 измерьте расстояние «а» от центра заднего кре пежного болта нижнего ры чага подвески до поверхности земли Рис 414 3 измерьте расстояние «В» от центра оси поворот ного кулака до поверхно сти земли Рис 415 4 если расхождение между размера ми «а» и «В» не укладывается в до пустимые пределы, отрегу лируйте вы соту автомобиля, при помощи болта регулировки высоты торсиона «В» — «а»: 31 — 36 мм Рис 416 ПРИМЕЧАНИЕ Перед измерением углов уста новки колес, обязательно отре гулируйте высоту автомобиля углы схождения колес 1 измерьте угол схождения колес Номинальное значение: 0 — 4 мм 2 Отсоедините внешние рулевые тяги поворотного кулака в сборе 3 Ослабьте переднюю регулировоч ную гайку ПРИМЕЧАНИЕ При данной регулировке правая и левая рулевые тяги должны быть одинаковой длины, в противном случае, произойдет преждевременный износ шин 4 Поворачивайте внешние рулевые тяги вправо и влево для достижения значения схождения, указанного в спецификации 5 Удерживайте внешнюю тягу и затя ните регулировочную гайку схождения передних колес Момент затяжки: 73 Н•м 6 Подсоедините внешние рулевые тяги к поворотным кулакам Рис 417 7 если величина угла схождения ко лес не уклады вается в допустимые пределы, ослабьте гайки соединитель ной тяги и вращением указанной тяги отрегулируйте угол схождения колес углы развала колес 1 Снимите ступицу колеса 2 При помощи специального приспо собления измерьте углы развала ко лес Номинальное значение: 0 ° ± 30 ' Пример текста из раздела " ":

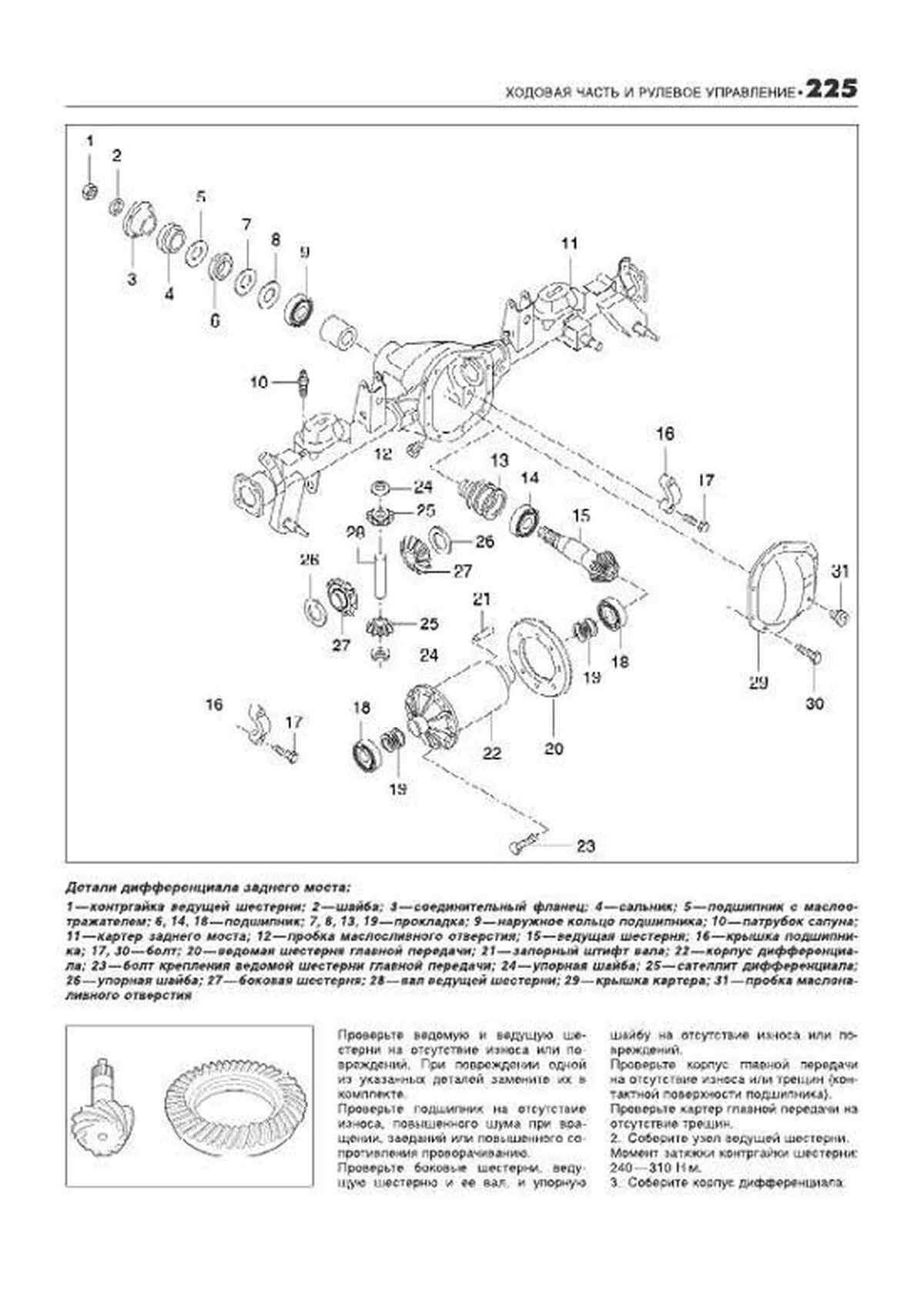

Проверьте ведомую и ведущую ше стерни на отсутствие износа или по вреждений При по вреждении одной из указанных деталей замените их в комплекте Проверьте подшипник на отсутствие износа, повышенного шума при вра щении, заеданий или повышенного со противления проворачиванию Проверьте боковые шестерни, веду щую шестер ню и ее вал, и упорную шайбу на отсутствие износа или по вреждений Проверьте корпус главной передачи на отсутст вие износа или трещин (кон тактной поверхности подшипника) Проверьте картер главной переда чи на отсутствие трещин 2 Соберите узел ведущей шестерни Момент затяжки контргайки шестерни: 240 — 310 Н•м 3 Соберите корпус дифференциала Детали дифференциала заднего моста: 1 — контргайка ведущей шестерни; 2 — шайба; 3 — соединительный фланец; 4 — сальник; 5 — подшипник с маслоотражателем; 6, 14, 18 — подшипник; 7, 8, 13, 19 — прокладка; 9 — наружное кольцо подшипника; 10 — патрубок сапуна; 11 — картер заднего моста; 12 — пробка маслосливного отверстия; 15 — ведущая шестерня; 16 — крышка подшипника; 17, 30 — болт; 20 — ведомая шестерня главной передачи; 21 — запорный штифт вала; 22 — корпус дифференциала; 23 — болт крепления ведомой шестерни главной передачи; 24 — упорная шайба; 25 — сателлит дифференциала; 26 — упорная шайба; 27 — боковая шестерня; 28 — вал ведущей шестерни; 29 — крышка картера; 31 — пробка маслоналивного отверстия Пример текста из раздела " ":

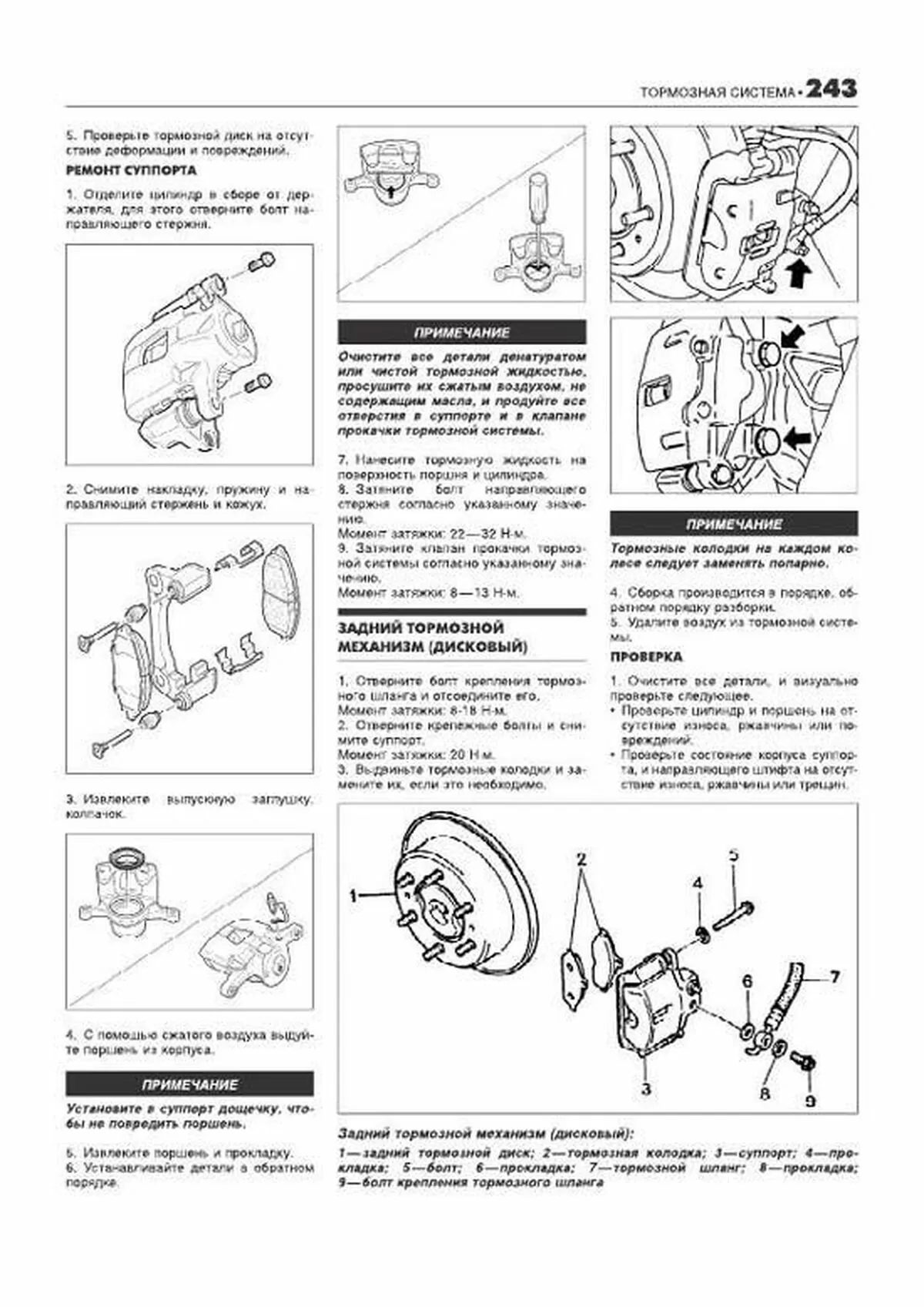

5 Проверьте тормозной диск на отсут ствие деформации и повреждений ремонт суППорта 1 Отделите цилиндр в сборе от дер жателя, для этого отверните болт на правляющего стержня Рис 547 2 Снимите накладку, пружину и на правляющий стержень и кожух Рис 548 3 извлеките выпускную заглушку, колпачок Рис 549 4 С помощью сжатого воздуха выдуй те поршень из корпуса ПРИМЕЧАНИЕ Установите в суппорт дощечку, чтобы не повредить поршень 5 извлеките поршень и прокладку 6 Устанавливайте детали в обратном порядке ПРИМЕЧАНИЕ Очистите все детали денатуратом или чистой тормозной жидкостью, просушите их сжатым воздухом, не содержащим масла, и продуйте все отверстия в суппорте и в клапане прокачки тормозной системы 7 Нанесите тормозную жидкость на поверхность поршня и цилиндра 8 Затяните болт направляющего стержня согласно указанному значе нию Момент затяжки: 22 — 32 Н•м 9 Затяните клапан прокачки тормоз ной системы согласно указанному зна чению Момент затяжки: 8 — 13 Н•м задний тормозной механизм (дисковый) 1 Отверните болт крепления тормоз ного шланга и отсоедините его Момент затяжки: 818 Н•м 2 Отверните крепежные болты и сни мите суппорт Момент затяжки: 20 Н•м 3 Выдвиньте тормозные колодки и за мените их, если это необходимо ПРИМЕЧАНИЕ Тормозные колодки на каждом колесе следует заменять попарно 4 Сборка производится в порядке, об ратном порядку разборки 5 Удалите воздух из тормозной систе мы Проверка 1 Очистите все детали, и визуально проверьте следующее • Проверьте цилиндр и поршень на от сутствие износа, ржавчины или по вреждений • Проверьте состояние корпуса суппор та, и направляющего штифта на отсут ствие износа, ржавчины или трещин
