Книга: SUBARU LEGACY / OUTBACK / B4 / WAGON бензин 2003-2009 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-23%
Книга: SUBARU LEGACY / OUTBACK / B4 / WAGON (б) 2003-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: SUBARU LEGACY / OUTBACK / B4 / WAGON (б) 2003-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: SUBARU LEGACY / OUTBACK / B4 / WAGON (б) 2003-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: SUBARU LEGACY / OUTBACK / B4 / WAGON (б) 2003-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: SUBARU LEGACY / OUTBACK / B4 / WAGON (б) 2003-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: SUBARU LEGACY / OUTBACK / B4 / WAGON (б) 2003-2009 г.в. рем., экспл., то | Легион-Aвтодата
Артикул
7019579
ISBN
978-588850-500-7
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
472
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 х 290 мм
Цветность
Ч/Б
Бензиновые двигатели
2.0; 2.5; 3.0
Руководство по эксплуатации, техническому обслуживанию и ремонту SUBARU LEGACY / OUTBACK / B4 / WAGON . Книга охватывает данные модели Субару, выходившие с 2003 по 2009 годы, оснащённые бензиновыми двигателями 2,0 л.; 2,0 л. (Turbo); 2,5 л.; 3,0 л.

Великолепный японец Subaru Legacy достаточно часто встречается на наших дорогах. Популярность его объясняется не только элегантным обликом, но и функциональностью, практичностью, великолепной динамикой, легкостью управления, прекрасной шумоизоляцией и высокой безопасностью. А уютный вместительный комфортабельный салон располагает к дальним путешествиям. Однако, отправляясь в запланированную поездку, позаботьтесь, чтобы в бардачке Вашей ласточки всегда находилось руководство по эксплуатации. Сей ценный мануал поможет Вам выйти с достоинством из любой неприятной ситуации. Даже, если Вы окажетесь в безлюдном месте, а Ваш Subaru Outback откажется двигаться дальше. Но, если Вы не забыли взять руководство по ремонту с собой, то беспокоиться Вам не о чем. В нем Вы обнаружите детальное описание способов определения неисправностей и, как их устранить. В виду этого, Ваша задержка из-за поломки будет не продолжительной, т.к. Вы легко поймете, что произошло с Вашим Субару Легаси, и самостоятельно устраните поломку. Инструкция по эксплуатации Subaru поведает Вам, как грамотно эксплуатировать и ухаживать за Subaru Wagon, познакомит Вас с его устройством и возможностями, а так же предоставит в Ваше личное распоряжение технические характеристики. Поэтому Вы узнаете свой Субару Легаси как самого себя.

Руководство по ремонту Субару Легаси поможет Вам, если Вы любите ремонтировать своего красавца своими руками. С ним Вы вполне справитесь с ремонтом и настройкой бензиновых двигателей литражом 2,0 содержащим в себе 125 Hp, в том числе с турбинированный, литражом 2,5 заключающим в себе 156 Hp и литражом 3,0 рассчитанным на 209 лошадок. Основательно в данном пособии представлена диагностика систем двигателей: впрыска топлива, ходовой части, турбонаддува, запуска и зарядки, 5-ти ступенчатой АКПП и 4-х ступенчатой МКПП, раздаточных коробок и подвесок. Составители данной новинки исчерпывающе расписали системы: зажигания, рулевого управления, впуска/выпуска, отопления, кондиционирования, тормозную систему. Так же здесь Вы обнаружите и развернутое описание системы безопасности: курсовой устойчивости VDC, систему антиблокировки ABS, пассивной безопасности SRS.

В предлагаемой новинке предоставляются подробнейшие электросхемы Subaru Legacy с детальными рекомендациями. Описываются сопрягаемые размеры, а также допустимые проценты их износа. Здесь же Вы найдете рекомендации по использованию рабочих материалов и выбору запчастей. Вся информация, представленная в руководстве по ремонту, сопровождается рисунками. В силу этого ремонт Субару Аутбек осилит каждый, кто пожелает это сделать. Необходимость своевременно выполнять техническое обслуживание ни у кого не вызывает сомнения. Поэтому в руководстве по техобслуживанию приводится четкий график, последовательность и объемы всех необходимых процедур, описывается их ход и особенности. В силу этого, Вы вполне справитесь с техобслуживанием своего Субару Вагон самостоятельно. А при обслуживание в авторемонтной мастерской, сможете грамотно обсудить с механиками предстоящие операции. Тем самым, продемонстрировав им свои знания своей ласточки и процедур обслуживания. Это убережет Вас от обмана со стороны не добросовестных работников мастерской. Рекомендуемое пособие также научит Вас, как подготовить свою ласточку к техническому осмотру, чтобы не возникло ни каких проблем с его прохождением. Данное уникальное пособие необходимо всем владельцам Субару Легаси, а также тем, кто собирается приобретать этого красавца. Специалистам СТО, сервисных центров, ремонтных мастерских также следует иметь руководство по эксплуатации. Оно поможет лучше узнать способы ремонта Subaru Legacy.


Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление
Оглавление
Идентификация 3
Общие инструкции по ремонту 6
Сокращения и условные обозначения 6
Точки установки домкрата 7
Руководство по эксплуатации 8
Блокировка дверей 8
Одометр и счетчик пробега 9
Тахометр 9
Указатель количества топлива 9
Указатель температуры охлаждающей жидкости 9
Термометр 9
Индикаторы комбинации приборов 9
Стеклоподъемники 11
Световая сигнализация на автомобиле 12
Система коррекции положения фар 13
Капот 13
Крышка багажника (седан) 13
Задняя дверь (универсал) 13
Лючок топливозаливной горловины 14
Управление стеклоочистителем и омывателем 14
Антиобледенитель щеток стеклоочистителя лобового стекла 14
Регулировка положения рулевого колеса 14
Управление зеркалами 14
Система подогрева боковых зеркал 15
Регулировка положений сидений 15
Обогреватель передних сидений 16
Ремни безопасности 16
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 17

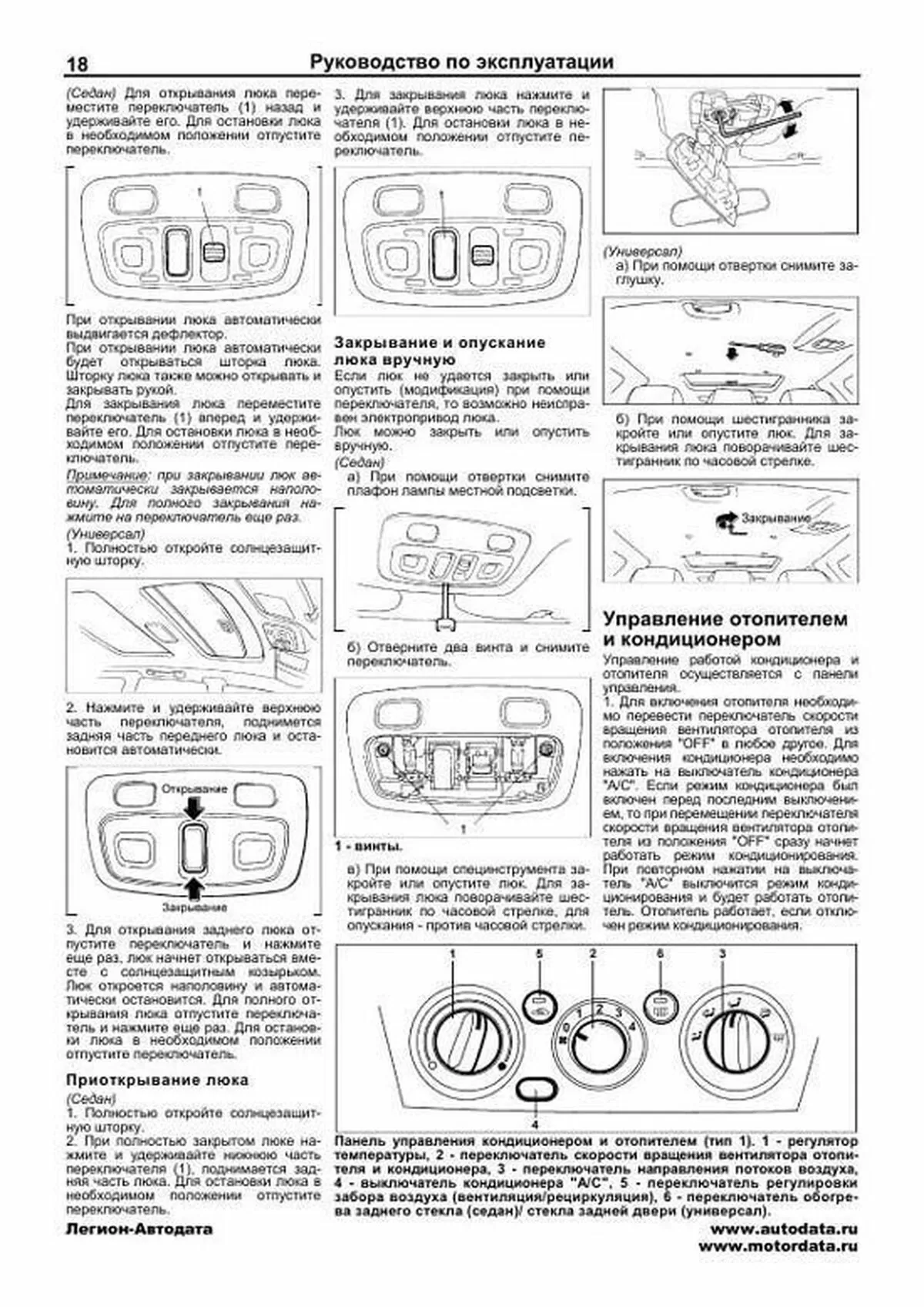

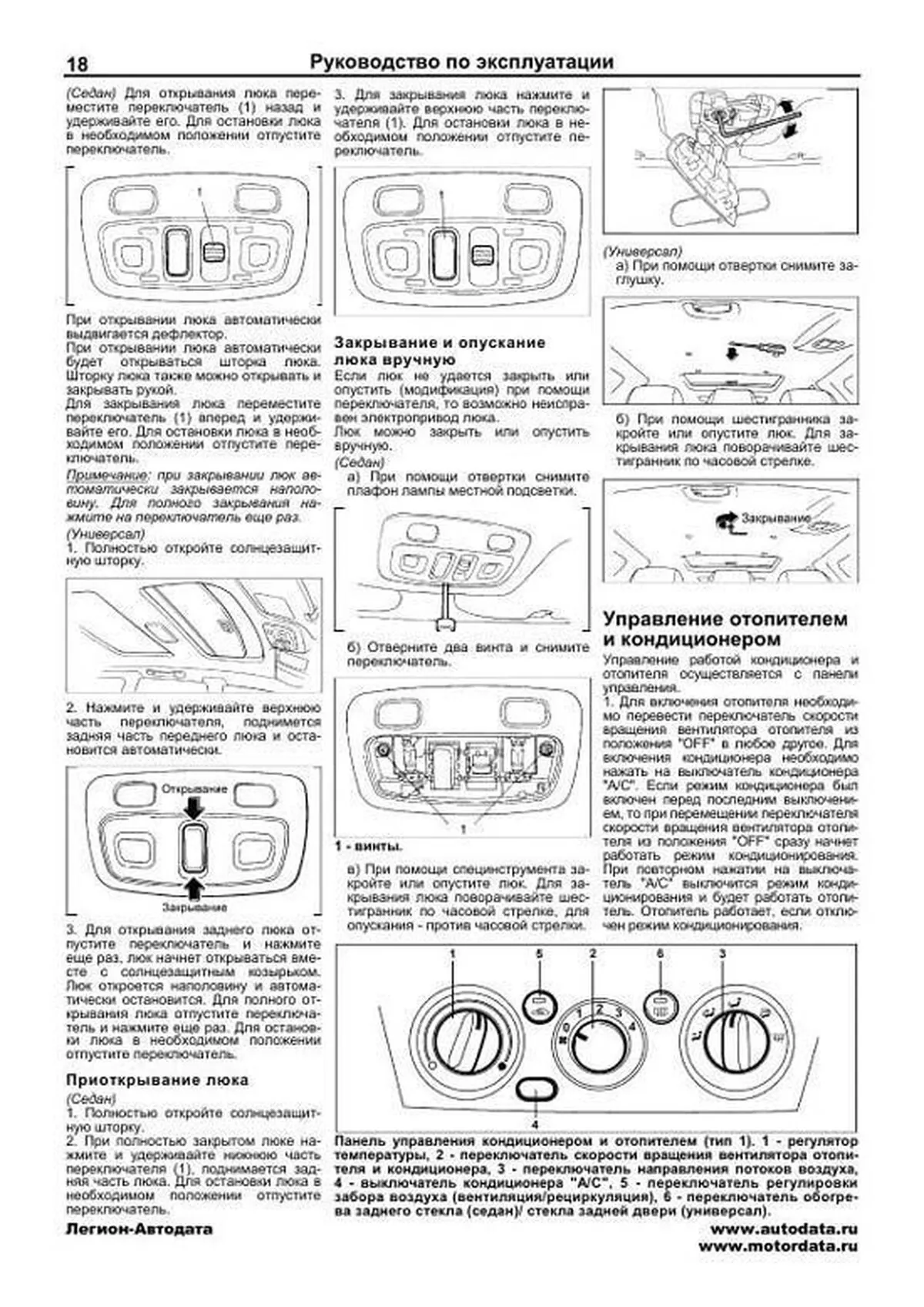

Люк 17
Управление отопителем и кондиционером 18
Обогреватель заднего стекла (седан)/стекла задней двери (универсал) 20
Шторка багажного отделения (универсал) 20
Антиблокировочная тормозная система (ABS) 20
Управление автомобилем с системой круиз-контроля 20
Магнитола 21
Управление автомобилем с АКПП 22
Управление автомобилем с МКПП 23
Особенности трансмиссии моделей 4WD 24
Советы по вождению в различных условиях 25
Запуск двигателя 25
Остановка двигателя (модели с турбонаддувом) 26
Неисправности двигателя во время движения 26
Проверка давления и состояния шин 27
Запасное колесо, домкрат и инструменты 27
Поддомкрачивание автомобиля 27
Замена колеса 28
Замена колеса на "докатку" 29
Проверка дисков 29
Особенности эксплуатации алюминиевых дисков 29
Замена шин 29
Рекомендации по выбору шин 30
Рекомендуемые шины и диски 30
Буксировка автомобиля 30
Индикаторы износа накладок тормозных колодок 32
Каталитический нейтрализатор и система выпуска 32
Проверка и замена предохранителей 32
Замена ламп 33
Техническое обслуживание и общие процедуры проверки и регулировки 34
Интервалы обслуживания 34
Фиксация капота в полностью открытом положении 35
Моторное масло и фильтр 35
Охлаждающая жидкость 37
Топливный фильтр 38
Воздушный фильтр 38
Свечи зажигания 38
Аккумуляторная батарея 40
Масло в МКПП 41
Рабочая жидкость АКПП 42
Масло в редукторе переднего моста (АКПП) 42
Масло в редукторе заднего моста 43
Рабочая жидкость гидропривода выключения сцепления 44
Рабочая жидкость системы усилителя рулевого управления 44
Тормозная жидкость 44
Замена салонного фильтра 45
Двигатели 2,0/2,5 л (SOHC) Механическая часть 46
Проверка давления конца такта сжатия 46
Проверка частоты вращения холостого хода 46
Проверка угла опережения зажигания 46
Проверка разрежения во впускном коллекторе 46
Проверка давления масла 47
Проверка давления топлива 47
Проверка и регулировка теплового зазора в приводе клапанов 47
Двигатель 48
Ремни привода навесных агрегатов 50
Шкив коленчатого вала 51
Ремень привода ГРМ 51
Шкивы валов 54
Ось коромысел 54
Распределительный вал 55
Головка блока цилиндров 57
Блок цилиндров 59
Двигатели 2,0/2,5 л (DOHC) Механическая часть 67
Проверка давления конца такта сжатия 67
Проверка частоты вращения холостого хода 67
Проверка угла опережения зажигания 67
Проверка разрежения во впускном коллекторе 67
Проверка давления масла 67
Проверка давления топлива 68
Проверка и регулировка теплового зазора в клапанах 68
Двигатель 69
Демпфер 72
Ремни привода навесных агрегатов 72
Шкив коленчатого вала 72
Крышки ремня привода ГРМ 73
Ремень привода ГРМ 73
Шкивы валов 76
Распределительный вал 76
Головка блока цилиндров 78
Блок цилиндров 81
Двигатель 3,0 л (DOHC) Механическая часть 89
Проверка давления конца такта сжатия 89
Проверка частоты вращения холостого хода 89
Проверка угла опережения зажигания 89
Проверка разрежения во впускном коллекторе 89
Проверка давления масла 89
Проверка давления топлива 89
Проверка и регулировка теплового зазора в клапанах 90
Ремень привода навесных агрегатов 90
Двигатель 91
Шкив коленчатого вала 94
Передняя крышка цепей привода ГРМ 94
Цепи привода ГРМ 95
Звездочки валов 98
Задняя крышка цепей привода ГРМ 98
Распределительные валы 99
Головка блока цилиндров 101
Блок цилиндров 104
Клапан AVCS 109
Подогреватель рабочей жидкости АКПП 109
Система охлаждения 110
Замена охлаждающей жидкости 110
Насос охлаждающей жидкости 111
Термостат 113
Радиатор 113
Основной и дополнительный вентиляторы системы охлаждения 116
Расширительный бачок 117
Система смазки 118
Моторное масло и фильтр 118
Датчик аварийного давления масла 118
Масляный насос (EJ20, EJ25) 120
Масляный насос (EZ30D) 122
Масляный поддон и маслоприемник 122
Редукционный клапан (EZ30D) 124
Маслоохладитель (EJ20X, EZ30D) 124
Система впрыска топлива 125
Меры предосторожности 125
Система диагностирования 125
Индикатор "CHECK ENGINE" 136
Считывание и удаление кодов неисправностей 136
Тестовый режим 136
Диагностические коды неисправностей 137
Напряжения на выводах разъема блока управления двигателем 140
Корпус дроссельной заслонки 149
Впускной коллектор 150
Датчик температуры охлаждающей жидкости 159
Датчик положения коленчатого вала 159
Датчик положения распределительного вала 159
Датчик детонации 161
Датчик положения дроссельной заслонки 161
Датчик давления воздуха во впускном коллекторе 161
Датчик температуры воздуха во впускном коллекторе (EJ203) 162
Датчик расхода воздуха и датчик температуры воздуха во впускном коллекторе (EJ253, EJ20X, EZ30D) 162
Корпус заслонок системы турбулизации потока воздуха на впуске (EJ253) 162
Привод системы турбулизации потока воздуха на впуске (EJ253(04EU) 162
Клапан рециркуляции отработавших газов (EGR) 162
Форсунки 163
Датчик давления VVL (EZ30D) 165
Датчик температуры масла (EZ30D) 165
Клапан OCV (EJ20X) 165
Электромагнитный клапан регулятора давления наддува (EJ20X) 165
Кислородный датчик 165
Блок управления двигателем (ECM) 166
Главное реле системы впрыска 167
Реле топливного насоса 167
Реле электродвигателя привода дроссельной заслонки 167
Блок управления топливного насоса (EJ20X, EZ30D) 167
Топливная система 168
Топливный бак 168
Топливозаливная горловина 169
Топливный насос, топливный фильтр и датчик уровня топлива 170
Дополнительный датчик уровня топлива 170
Топливный клапан (EJ20X, EZ30D) 171
Демпфер пульсаций давления топлива 171
Топливная магистраль 171
Адсорбер 173
Электропневмоклапан системы EVAP 173
Обратный клапан 174
Клапан PCV 174
Педаль акселератора 174
Свечи и катушки зажигания 175
Система выпуска 177
Приемная и центральная часть системы выпуска (EJ203, EJ253) 177
Приемная часть системы выпуска (EZ30D) 177
Приемная часть системы выпуска (EJ20X) 179
Центральная часть системы выпуска (EJ20X) 179
Соединительная труба (EJ20X) 180
Задняя часть системы выпуска 181
Глушитель 181
Система впуска 182
Воздушный фильтр 182
Корпус воздушного фильтра 182
Воздушная камера 183
Воздуховоды 183
Промежуточный охладитель наддувочного воздуха (EJ20X) 184
Турбокомпрессор (EJ20X) 184
Система запуска 186
Система зарядки 190
Сцепление 194
Кожух и диск сцепления 194
Маховик 195
Выжимной подшипник и вилка 196
Проверка выжимного подшипника 196
Проверка вилки 196
Рабочий цилиндр гидропривода выключения сцепления 196
Главный цилиндр гидропривода выключения сцепления 197
Трубки и шланги 198
Рабочая жидкость гидропривода выключения сцепления 198
Прокачка гидропривода выключения сцепления 199
Педаль сцепления (модели с левым рулем) 199
Педаль сцепления (модели с правым рулем) 201
Регулировка педали сцепления 202
Выключатель на педали сцепления 203
Механическая коробка передач 204
Трансмиссионное масло 204
Снятие и установка МКПП 204
Реактивная тяга 207
Поперечная балка крепления МКПП и опора МКПП 207
Сальник выходного вала МКПП 207
Сальники приводных валов 208
Выключатель фонарей заднего хода и датчик нейтрального положения 208
Датчик включения пониженной передачи 209
Рычаг переключения передач 213
Рычаг переключения режимов раздаточной коробки 216
Трос переключения режимов раздаточной коробки 217
Автоматическая коробка передач 219
Проверка уровня и замена рабочей жидкости АКПП 219
Проверка и замена масла в редукторе переднего моста 219
Диагностика АКПП 219
Система самодиагностики 219
Проверка механических систем КПП 220
Проверка элементов электрической части системы управления 223
Выключатель запрещения запуска двигателя 230
Датчики частоты вращения 230
Блок клапанов (4-ступенчатая КПП) 233
Блок клапанов (5-ступенчатая КПП) 233
Замена фильтра АКПП (4-ступенчатая КПП) 234
Замена фильтра (5-ступенчатая КПП) 234
Шланги вентиляции картера коробки передач 234
Трубки и шланги охладителя рабочей жидкости АКПП 234
Охладитель рабочей жидкости (модели с подогревом рабочей жидкости АКПП) 236
Электронный блок управления АКПП 236
Подогреватель рабочей жидкости АКПП 236
Коробка передач в сборе (4-ступенчатая) 237
Коробка передач в сборе (5-ступенчатая) 241
Гидротрансформатор 244
Селектор 244
Электромагнитный клапан блокировки селектора 247
Карданный вал 248
Редуктор заднего моста 250
Трансмиссионное масло 250
Снятие редуктора заднего моста 250
Установка редуктора заднего моста 251
Передний сальник 252
Сальник выходного вала 252
Передняя опора редуктора заднего моста 252
Приводные валы и ступицы 255
Передний приводной вал и ступица 255
Спецификация 255
Поворотный кулак, ступица и подшипник 255
Ступица и подшипник в сборе 257
Передний приводной вал 257

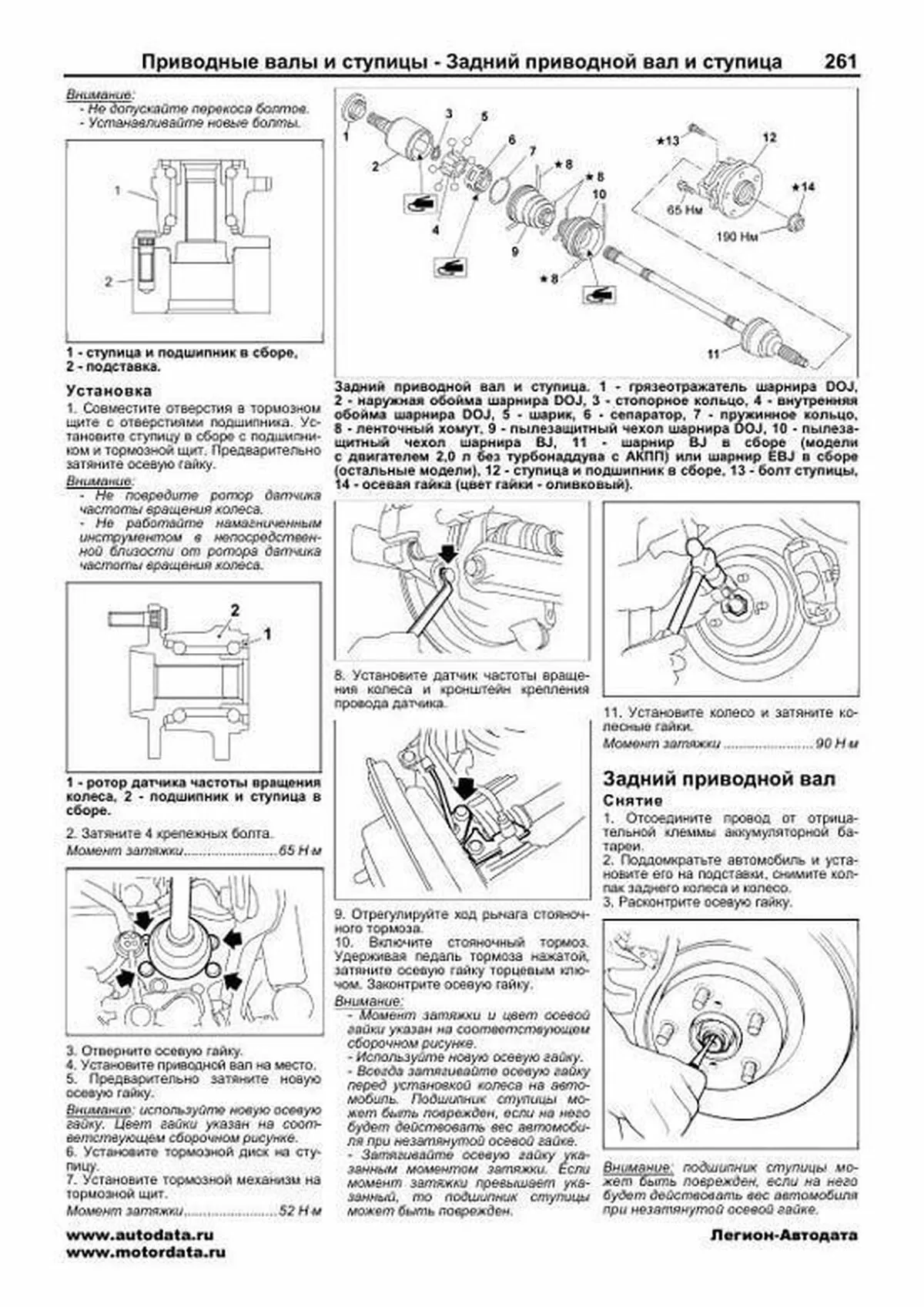

Задний приводной вал и ступица 260
Ступица и подшипник 260
Спецификация 260
Задний приводной вал 261

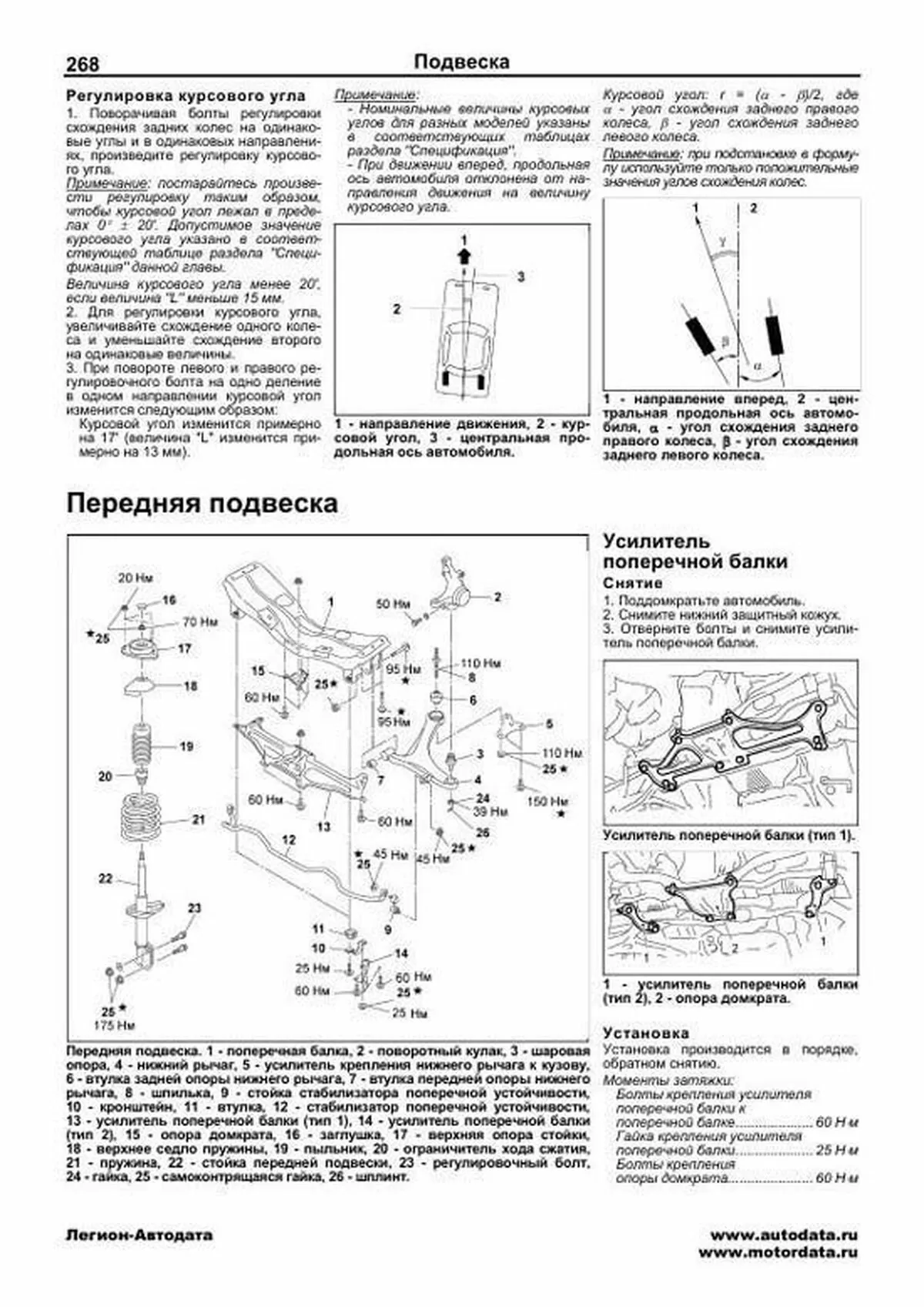

Подвеска 264
Спецификация 264
Проверка и регулировка углов установки колес 265
Передняя подвеска 268
Усилитель поперечной балки 268
Нижний рычаг подвески 269
Шаровая опора 270
Стойка передней подвески 270
Стабилизатор поперечной устойчивости 272
Поперечная балка 272
Задняя подвеска 273
Стабилизатор поперечной устойчивости 274
Продольный рычаг 274
Верхний рычаг 275
Стойка задней подвески 276
Передний нижний рычаг 277
Задний нижний рычаг 277
Усилитель передней опоры подрамника 278
Усилитель подрамника 278
Подрамник 278
Ограничитель хода 278
Рулевое управление 279
Спецификация 279
Проверка и регулировка зазоров 279
Рабочая жидкость 280
Рулевое колесо 280
Универсальный шарнир 281
Рулевая колонка 281
Рулевой механизм 282
Трубки гидроусилителя рулевого управления 286
Насос гидроусилителя рулевого управления 289
Бачок 291
Тормозная система 292
Тормозная жидкость 293
Прокачка тормозной системы 293
Замена передних тормозных колодок 293
Передний тормозной диск 294
Передний дисковый тормозной механизм 295
Замена тормозных колодок задних дисковых тормозов 296
Задний тормозной диск 297
Задний дисковый тормозной механизм 298
Главный тормозной цилиндр 299
Вакуумный усилитель тормозов 300
Проверка вакуумного усилителя тормозов (без использования измерительных приборов) 300
Проверка вакуумного усилителя тормозов (с использованием измерительных приборов) 301
Тормозные шланги 301
Тормозные трубки 303
Педаль тормоза 303
Выключатель стоп-сигналов 305
Проверка датчика низкого уровня тормозной жидкости 305
Стояночный тормоз 306
Рычаг стояночного тормоза 306
Трос стояночного тормоза 306
Стояночный тормоз в сборе 306
Регулировка 307
Антиблокировочная система тормозов (ABS) 308
Спецификация 308
Диагностика ABS 309
Проверка на разъёме электронного блока управления 311
Блок управления ABS и модулятор давления (ABSCM&H/U) 313
Датчики частоты вращения передних колес 314
Датчики частоты вращения задних колес 315
Ротор датчика частоты вращения колеса 315
Датчик замедления 315
Система поддержания курсовой устойчивости (VDC) 315
Спецификация 315
Диагностика VDC 316
Модулятор давления и блок управления VDC в сборе 328
Датчик углового ускорения и датчик бокового замедления 328
Датчик угла поворота рулевого колеса 329
Датчики частоты вращения колес 329
Выключатель VDC 329
Кузов 330
Передний бампер 330
Задний бампер 331
Подкрылок 332
Вентиляционная решетка капота 333
Спойлер (универсал) 333
Декоративная накладка порога и крыла 334
Отделка дверей 334
Вещевой ящик 335
Направляющие багажника 336
Молдинг крыши 336
Центральная консоль 336
Панель приборов 337
Комбинация приборов 339
Усилитель панели приборов 340
Декоративные накладки 340
Внутренняя отделка салона 341
Солнцезащитные козырьки 343
Отделка крыши 344
Отделка задней двери (универсал) 344
Отделка задней полки (седан) 345
Отделка багажника и крышки багажника (седан) 345
Наружная отделка багажника и задней двери 345
Напольное покрытие багажного отделения (универсал) 346
Воздухозаборник 346
Защитные кожухи 346
Капот 347
Крыло 348
Боковые двери 348
Крышка багажника (седан) 351
Задняя дверь (универсал) 352
Стеклоочистители и стеклоомыватели 353
Лобовое стекло 355
Стекло задней двери (универсал) 357
Заднее стекло (седан) 357
Стекло передней двери 357
Стекло задней боковой двери 359
Неподвижное стекло (седан) 360
Стеклоподъемник и электродвигатель стеклоподъемника 361
Внутреннее зеркало 361
Боковое зеркало 361
Внешняя ручка открывания передней двери 362
Внешняя ручка открывания задней боковой двери 362
Замок боковой двери 362
Внешняя ручка открывания задней двери (универсал) 364
Замок задней двери (универсал) 364
Замок багажника (седан) 365
Замок капота 365
Рычаг открывания капота 365
Ручки открывания багажника и крышки лючка топливозаливной горловины 365
Люк 366
Кондиционер, отопление и вентиляция 368
Меры безопасности при работе с хладагентом 368
Общие рекомендации 368
Замена салонного фильтра 368
Трубопроводы системы кондиционирования 368
Компрессорное масло 369
Блок вентилятора отопителя 369
Вентилятор отопителя 369
Силовой транзистор (модели с автоматическим управлением) 370
Резистор вентилятора отопителя (модели с ручным управлением) 370
Радиатор отопителя 370
Блок управления кондиционером 370
Панель управления кондиционером 371
Компрессор 371
Конденсатор 372
Блок отопителя и испарителя 372
Испаритель 373
Дефлекторы 374
Снятие и установка воздуховодов 374
Проверка электрических элементов 374
Диагностика системы кондиционирования (модели с автоматическим управлением кондиционером) 376
Система безопасности (SRS) 378
Меры предосторожности 378
Разъемы системы SRS 378
Диагностика системы 378
Компоненты системы 381
Снятие и установка подушки безопасности водителя 381
Снятие и установка подушки безопасности пассажира 381
Снятие и установка боковых подушек безопасности 381
Снятие и установка модулей шторок безопасности 381
Снятие и установка датчиков шторок безопасности 382
Снятие и установка блока управления SRS 382
Снятие и установка боковых датчиков SRS 382
Снятие и установка спирального провода 382
Снятие и установка передних датчиков SRS 382
Проверка компонентов системы SRS 382
Электрооборудование кузова 383
Монтажные блоки (расположение реле, предохранителей и плавких вставок) 383
Замок зажигания 384
Система освещения 384
Стеклоочистители и омыватели 392
Аудиосистема 393
Навигационная система 395
Прикуриватель 396
Звуковой сигнал 396
Электропривод стеклоподъемников 396
Обогреватель заднего стекла 397
Электропривод боковых зеркал 397
Антиобледенитель щеток 398
Электропривод люка 398
Центральный замок 398
Иммобилайзер 401
Система поддержания скорости (круиз-контроль) 401
Схемы электрооборудования 403
Разъемы 403
Провода 403
Обозначения на схемах 404
Основные жгуты проводов 404
Схемы электрооборудования 417
Схемы 1-4 Распределение электропитания 417
Схемы 5-9 Цепи массы – шасси 419
Схема 10 Цепи массы – трансмиссия (4-ст АКПП) 421
Схема 11 Цепи массы – трансмиссия (5-ст АКПП) 422
Схема 12 Цепи массы – двигатель (2,5 л, ЕС) 422
Схема 13 Цепи массы – двигатель (3,0 л) 423
Схемы 14-16 Система стабилизации (VDC) 423
Схема 17 Иммобилайзер 425
Схемы 18-20 Система поддержания скорости (круиз - контроль) – модели с двигателем 2,0 л 425
Схемы 21-23 Система поддержания скорости (круиз – контроль) – модели ЕС с двигателем 2,5 л, модели с двигателем 3,0 л 427
Схемы 24-25 Система связи CAN – 1 428
Схема 26 Система охлаждения – Н4 429
Схема 27 Система охлаждения – Н6 430
Схема 28 Система зарядки 430
Схема 29 Система запуска – модели с двигателем 2,0 л 431
Схема 30 Система запуска – модели ЕС с двигателем 2,5 л, модели с двигателем 3,0 л 431
Схема 31 Электропривод сидений 432
Схема 32 Система предупреждения о непристегнутых ремнях безопасности 432
Схема 33 Подогреватели сидений 433
Схема 34 Фары 433
Схема 35 Корректор фар 434
Схема 36 Противотуманные фары 434
Схема 37 Противотуманный фонарь 435
Схема 38 Фонари заднего хода 435
Схема 39 Стоп-сигналы 436
Схемы 40-43 Габариты и подсветка 436
Схемы 44-45 Указатели поворота и аварийная сигнализация 438
Схемы 46-49 Освещение салона 439
Схема 50 Очиститель и омыватель лобового стекла 441
Схема 51 Очиститель и омыватель заднего стекла 442
Схема 52 Антиобледенитель щеток 442
Схема 53 Аудиосистема (модели без блока переключателей на рулевом колесе) 443
Схемы 54-55 Аудиосистема (модели с блоком переключателей на рулевом колесе) 443
Схема 56 Разъем для подключения дополнительного оборудования (передний) 444
Схема 57 Разъем для подключения дополнительного оборудования (задний) 445
Схемы 58-59 Навигационная система 445
Схема 60 Звуковой сигнал 446
Схемы 61-64 Электропривод стеклоподъемников 447
Схема 65 Обогреватель заднего стекла 449
Схема 66 Электропривод зеркал 449
Схемы 67-69 Комбинация приборов 450
Схема 70 Часы 451
Схема 71 Указатель уровня топлива 452
Схема 72 Указатель температуры охлаждающей жидкости 452
Схема 73 Индикатор аварийного давления моторного масла 453
Схема 74 Индикатор тормозной системы 453
Схема 75 Электропривод люка – седан 454
Схема 76 Электропривод люка – универсал 454
Схемы 77-79 Система дистанционного управления центральным замком 455
Схемы 80-82 Противоугонная система 456
Схемы электрооборудования (дополнение (модели с правым рулем)) 458
Схемы 1-5 Цепи массы 458
Схема 6 Цепи массы – модели с 4-ст АКПП 460
Схема 7 Цепи массы – модели с 5-ст АКПП 461
Схема 8 Цепи массы – модели с двигателем 2,0 л 461
Схема 9 Цепи массы – модели с двигателем 2,5 л 462
Схема 10 Цепи массы – модели с турбированным двигателем 462
Схема 11 Цепи массы – модели с двигателем 3,0 л 463
Схемы 12-13 Система связи CAN 463
Схема 14 Система запуска – модели с двигателем 2,0 л и модели с двигателем 2,5 л 464
Схема 15 Система запуска – модели с двигателями 2,5 л и 3,0 л 465
Схема 16 Система предупреждения о непристегнутых ремнях безопасности 465
Схемы 17-18 Аудиосистема (MCINTOSH) 466
Схемы 19-21 Система дистанционного управления центральным замком – модели с функцией двойной блокировки 467
Схема 22 Противоугонная система 468
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
(Седан) Для открывания люка переместите переключатель (1) назад и удерживайте его Для остановки люка в необходимом положении отпустите переключатель При открывании люка автоматически выдвигается дефлектор При открывании люка автоматически будет открываться шторка люка Шторку люка также можно открывать и закрывать рукой Для закрывания люка переместите переключатель (1) вперед и удерживайте его Для остановки люка в необходимом положении отпустите переключатель Примечание: при закрывании люк автоматически закрывается наполовину Для полного закрывания нажмите на переключатель еще раз (Универсал) 1 Полностью откройте солнцезащитную шторку 2 Нажмите и удерживайте верхнюю часть переключателя, поднимется задняя часть переднего люка и остановится автоматически 3 Для открывания заднего люка отпустите переключатель и нажмите еще раз, люк начнет открываться вместе с солнцезащитным козырьком Люк откроется наполовину и автоматически остановится Для полного открывания люка отпустите переключатель и нажмите еще раз Для остановки люка в необходимом положении отпустите переключатель Приоткрывание люка (Седан) 1 Полностью откройте солнцезащитную шторку 2 При полностью закрытом люке нажмите и удерживайте нижнюю часть переключателя (1), поднимается задняя часть люка Для остановки люка в необходимом положении отпустите переключатель 3 Для закрывания люка нажмите и удерживайте верхнюю часть переключателя (1) Для остановки люка в необходимом положении отпустите переключатель Закрывание и опускание люка вручную Если люк не удается закрыть или опустить (модификация) при помощи переключателя, то возможно неисправен электропривод люка Люк можно закрыть или опустить вручную (Седан) а) При помощи отвертки снимите плафон лампы местной подсветки б) Отверните два винта и снимите переключатель 1 винты в) При помощи специнструмента закройте или опустите люк Для закрывания люка поворачивайте шестигранник по часовой стрелке, для опускания против часовой стрелки (Универсал) а) При помощи отвертки снимите заглушку б) При помощи шестигранника закройте или опустите люк Для закрывания люка поворачивайте шестигранник по часовой стрелке Управление отопителем и кондиционером Управление работой кондиционера и отопителя осуществляется с панели управления 1 Для включения отопителя необходимо перевести переключатель скорости вращения вентилятора отопителя из положения "OFF" в любое другое Для включения кондиционера необходимо нажать на выключатель кондиционера "A/C" Если режим кондиционера был включен перед последним выключением, то при перемещении переключателя скорости вращения вентилятора отопителя из положения "OFF" сразу начнет работать режим кондиционирования При повторном нажатии на выключатель "A/C" выключится режим кондиционирования и будет работать отопитель Отопитель работает, если отключен режим кондиционирования Панель управления кондиционером и отопителем (тип 1) 1 регулятор температуры, 2 переключатель скорости вращения вентилятора отопителя и кондиционера, 3 переключатель направления потоков воздуха, 4 выключатель кондиционера "А/С", 5 переключатель регулировки забора воздуха (вентиляция/рециркуляция), 6 переключатель обогрева заднего стекла (седан)/ стекла задней двери (универсал) Пример текста из раздела " Приводные валы и ступицы Задний приводной вал и ступица ":
Внимание: Не допускайте перекоса болтов Устанавливайте новые болты 1 ступица и подшипник в сборе, 2 подставка Установка 1 Совместите отверстия в тормозном щите с отверстиями подшипника Установите ступицу в сборе с подшипником и тормозной щит Предварительно затяните осевую гайку Внимание: Не повредите ротор датчика частоты вращения колеса Не работайте намагниченным инструментом в непосредственной близости от ротора датчика частоты вращения колеса 1 ротор датчика частоты вращения колеса, 2 подшипник и ступица в сборе 2 Затяните 4 крепежных болта Момент затяжки65 Н ?м 3 Отверните осевую гайку 4 Установите приводной вал на место 5 Предварительно затяните новую осевую гайку Внимание: используйте новую осевую гайку Цвет гайки указан на соответствующем сборочном рисунке 6 Установите тормозной диск на ступицу 7 Установите тормозной механизм на тормозной щит Момент затяжки52 Н ?м 8 Установите датчик частоты вращения колеса и кронштейн крепления провода датчика 9 Отрегулируйте ход рычага стояночного тормоза 10 Включите стояночный тормоз Удерживая педаль тормоза нажатой, затяните осевую гайку торцевым ключом Законтрите осевую гайку Внимание: Момент затяжки и цвет осевой гайки указан на соответствующем сборочном рисунке Используйте новую осевую гайку Всегда затягивайте осевую гайку перед установкой колеса на автомобиль Подшипник ступицы может быть поврежден, если на него будет действовать вес автомобиля при незатянутой осевой гайке Затягивайте осевую гайку указанным моментом затяжки Если момент затяжки превышает указанный, то подшипник ступицы может быть поврежден 11 Установите колесо и затяните колесные гайки Момент затяжки 90 Н ?м Задний приводной вал Снятие 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Поддомкратьте автомобиль и установите его на подставки, снимите колпак заднего колеса и колесо 3 Расконтрите осевую гайку Внимание: подшипник ступицы может быть поврежден, если на него будет действовать вес автомобиля при незатянутой осевой гайке Задний приводной вал и ступица 1 грязеотражатель шарнира DOJ, 2 наружная обойма шарнира DOJ, 3 стопорное кольцо, 4 внутренняя обойма шарнира DOJ, 5 шарик, 6 сепаратор, 7 пружинное кольцо, 8 ленточный хомут, 9 пылезащитный чехол шарнира DOJ, 10 пылезащитный чехол шарнира BJ, 11 шарнир BJ в сборе (модели с двигателем 2,0 л без турбонаддува с АКПП) или шарнир EBJ в сборе (остальные модели), 12 ступица и подшипник в сборе, 13 болт ступицы, 14 осевая гайка (цвет гайки оливковый) Пример текста из раздела " Подвеска ":
Регулировка курсового угла 1 Поворачивая болты регулировки схождения задних колес на одинаковые углы и в одинаковых направлениях, произведите регулировку курсового угла Примечание: постарайтесь произвести регулировку таким образом, чтобы курсовой угол лежал в пределах 0 ? ? 20' Допустимое значение курсового угла указано в соответствующей таблице раздела "Спецификация" данной главы Величина курсового угла менее 20', если величина "L" меньше 15 мм 2 Для регулировки курсового угла, увеличивайте схождение одного колеса и уменьшайте схождение второго на одинаковые величины 3 При повороте левого и правого регулировочного болта на одно деление в одном направлении курсовой угол изменится следующим образом: Курсовой угол изменится примерно на 17' (величина "L" изменится примерно на 13 мм) Примечание: Номинальные величины курсовых углов для разных моделей указаны в соответствующих таблицах раздела "Спецификация" При движении вперед, продольная ось автомобиля отклонена от направления движения на величину курсового угла 1 направление движения, 2 курсовой угол, 3 центральная продольная ось автомобиля Курсовой угол: r = ( ? ?)/2, где ? угол схождения заднего правого колеса, ? угол схождения заднего левого колеса Примечание: при подстановке в формулу используйте только положительные значения углов схождения колес 1 направление вперед, 2 центральная продольная ось автомобиля, ? угол схождения заднего правого колеса, ? угол схождения заднего левого колеса Усилитель поперечной балки Снятие 1 Поддомкратьте автомобиль 2 Снимите нижний защитный кожух 3 Отверните болты и снимите усилитель поперечной балки Усилитель поперечной балки (тип 1) 1 усилитель поперечной балки (тип 2), 2 опора домкрата Установка Установка производится в порядке, обратном снятию Моменты затяжки: Болты крепления усилителя поперечной балки к поперечной балке 60 Н ?м Гайка крепления усилителя поперечной балки 25 Н ?м Болты крепления опоры домкрата 60 Н ?м Передняя подвеска Передняя подвеска 1 поперечная балка, 2 поворотный кулак, 3 шаровая опора, 4 нижний рычаг, 5 усилитель крепления нижнего рычага к кузову, 6 втулка задней опоры нижнего рычага, 7 втулка передней опоры нижнего рычага, 8 шпилька, 9 стойка стабилизатора поперечной устойчивости, 10 кронштейн, 11 втулка, 12 стабилизатор поперечной устойчивости, 13 усилитель поперечной балки (тип 1), 14 усилитель поперечной балки (тип 2), 15 опора домкрата, 16 заглушка, 17 верхняя опора стойки, 18 верхнее седло пружины, 19 пыльник, 20 ограничитель хода сжатия, 21 пружина, 22 стойка передней подвески, 23 регулировочный болт, 24 гайка, 25 самоконтрящаяся гайка, 26 шплинт Пример текста из раздела " Тормозная система ":
Уприте стержень диаметром чуть меньше 12 мм в область колодок, показанную на рисунке штриховкой, и ударом молотка по стержню выбейте колодки Проверка Проверьте толщину "А" накладок тормозных колодок (номинальная и минимально допустимая толщина указана в соответствующей таблице раздела "Спецификация" данной главы) Внимание: Одновременно заменяйте тормозные колодки правого и левого колеса При необходимости замените удерживающие пластинчатые вкладыши Внутренняя тормозная колодка снабжена индикатором износа При износе накладок колодок до минимально допустимой толщины при торможении индикатор контактирует с диском и издает характерный скрип Появление скрипа свидетельствует о необходимости замены колодок Замените колодки, если на них попало масло или консистентная смазка Установка 1 Нанесите тонкий слой специальной консистентной смазки (например, Molykote AS880N) на поверхность трения между колодками и удерживающими пластинчатыми вкладышами 2 Нанесите тонкий слой специальной консистентной смазки (например, Molykote AS880N) на поверхность трения между колодками и внутренними антискрипными прокладками Внимание: не допускайте попадания смазки на рабочие поверхности колодок и тормозного диска 3 Нанесите тонкий слой специальной консистентной смазки (например, Molykote AS880N) на поверхность трения между антискрипными прокладками (со стороны наружной тормозной колодки) 4 Проверьте толщину и биение тормозного диска (см соответствующий раздел данной главы) 5 Установите тормозные колодки в скобу суппорта Внимание: (тип 17" с 2004 г) При установке индикаторы износа тормозных колодок должны располагаться, как показано на рисунке 1 левый внутренний, 2 левый наружный, 3 правый внутренний, 4 правый наружный, 5 индикатор износа тормозной колодки, 6 возвратная пружина тормозной колодки Аккуратно и правильно установите возвратную пружину тормозной колодки (см рисунок) 1 возвратная пружина колодки, 2 опорная поверхность пластинчатого удерживающего вкладыша Если возвратная пружина повреждена или растянута, произведите замену 6 Установите суппорт Затяните болт крепления нижнего (стопорного) и, при необходимости, верхнего (направляющего) штифта Момент затяжки 27 Н ?м Примечание: если во время установки колодок не удается отжать поршень, ослабьте штуцер прокачки и переместите поршень при небольшой утечке тормозной жидкости 7 Нажмите несколько раз на педаль тормоза 8 Проверьте уровень тормозной жидкости Передний тормозной диск Снятие 1 Ослабьте колесные гайки, поддомкратьте автомобиль и установите его на опоры Снимите колеса 2 Снимите тормозной механизм в сборе с поворотного кулака и прикрепите его проволокой к кузову автомобиля так, чтобы тормозной шланг не был перекручен или растянут 3 Снимите то
