Эти небольшие, но комфортные и вместительные автомобили от лучших мировых игроков на рынке автомобилестроения, стали настоящим подарком для сотен водителей, которым необходимо практичное средство передвижения – удобное, безопасное, надежное, с красивым дизайном. Эти яркие машины, выпущенные уже в двух поколениях, способны удовлетворить потребности даже наиболее придирчивых пользователей, ведь их создатели были готовы к тому, что к результату их труда будут предъявляться наиболее высокие требования, как того и требует известный бренд. Поэтому Шевроле и Сузуки представленных моделей так лихо разъезжают по городским трассам и даже ставят рекорды на сельских дорогах. Чтобы автомобиль, в который вложено немало средств, никогда не подводил своего владельца и приносил ему только приятные эмоции, необходимо знать о технике самое важное – как использовать и обслуживать автомобиль, как поступить в случае поломки, что представляет собой его электрооборудование и так далее. Наиболее полными и точными ответами на необходимые вопросы располагает руководство по ремонту Suzuki Swift / Suzuki Ignis / Chevrolet Cruze, в книге идет речь о машинах указанных марок, выпускаемых с 2000 по 2005 годы (Сузуки Свифт) и с 2001 по 2008 годы (Шевроле Круз); Сузуки Игнис успешно выпускается и в наше время. Эти автомобили оснащены бензиновыми двигателями М13А (рабочим объемом 1,3 литра) и М15А (рабочим объемом 1,5 литра). Мануал вышел дополнительным тиражом.

Данное техническое пособие выпущено издательством «Легион-Автодата» в серии «Профессионал», при этом мануал построен таким образом, что им удобно пользоваться не только специалисту, но и начинающему автолюбителю. Тем более, что все теоретические и прикладные вопросы рассмотрены в нем подробно и наглядно, с учетом того, что читатель может быть не подготовлен. Так что данное руководство по ремонту Сузуки Свифт / Игнис / Шевроле Круз является прекрасным учебным пособием для всех, кто хочет досконально разбираться в данных автомобилях. Авторы снабдили свой текст важными комментариями и полезными советами, каждый параграф сопровождается наглядными рисунками и схемами, благодаря которым можно самостоятельно выполнять ряд действий с автомобилем – в гаражной мастерской или на открытом воздухе.  Дополнительные разделы пособия содержат важную справочную информацию, например, по сопрягаемым размерам запчастей, смазочным материалам и рабочим жидкостям, рекомендуемым производителем. В основные главы книги входит обзор конструкции Шевроле (Сузуки) с данными обо всех составляющих машины и принципами их функционирования. Далее – подробная инструкция по эксплуатации SUZUKI SWIFT / IGNIS / CHEVROLET CRUZE, а также раздел по техническому обслуживанию данных моделей. Эти сведения помогут водителю не допускать ошибок, сидя за рулем, даже если условия будут неблагоприятными, а грамотное ТО – залог успешной работы машины в течение максимально долгого времени.

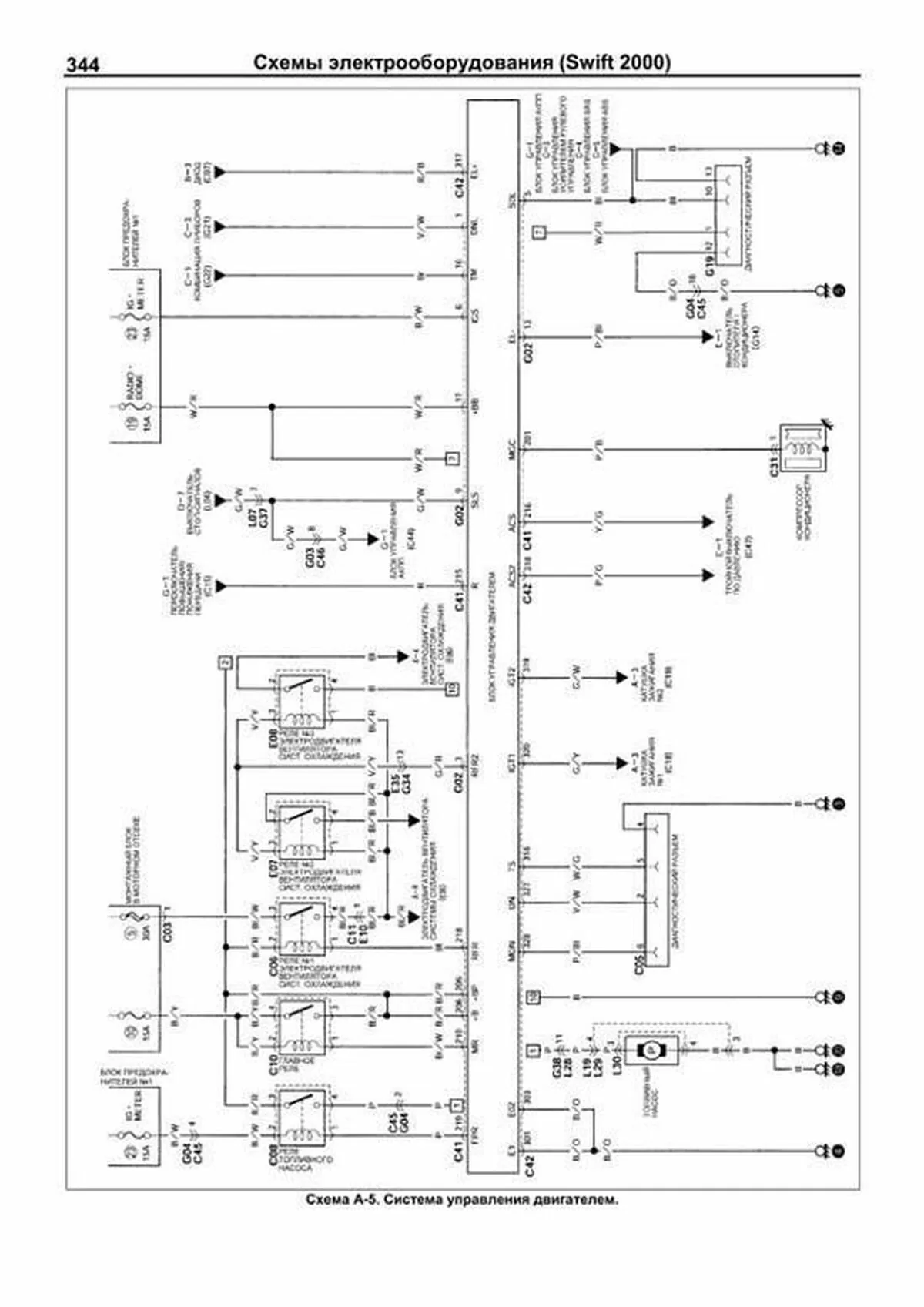

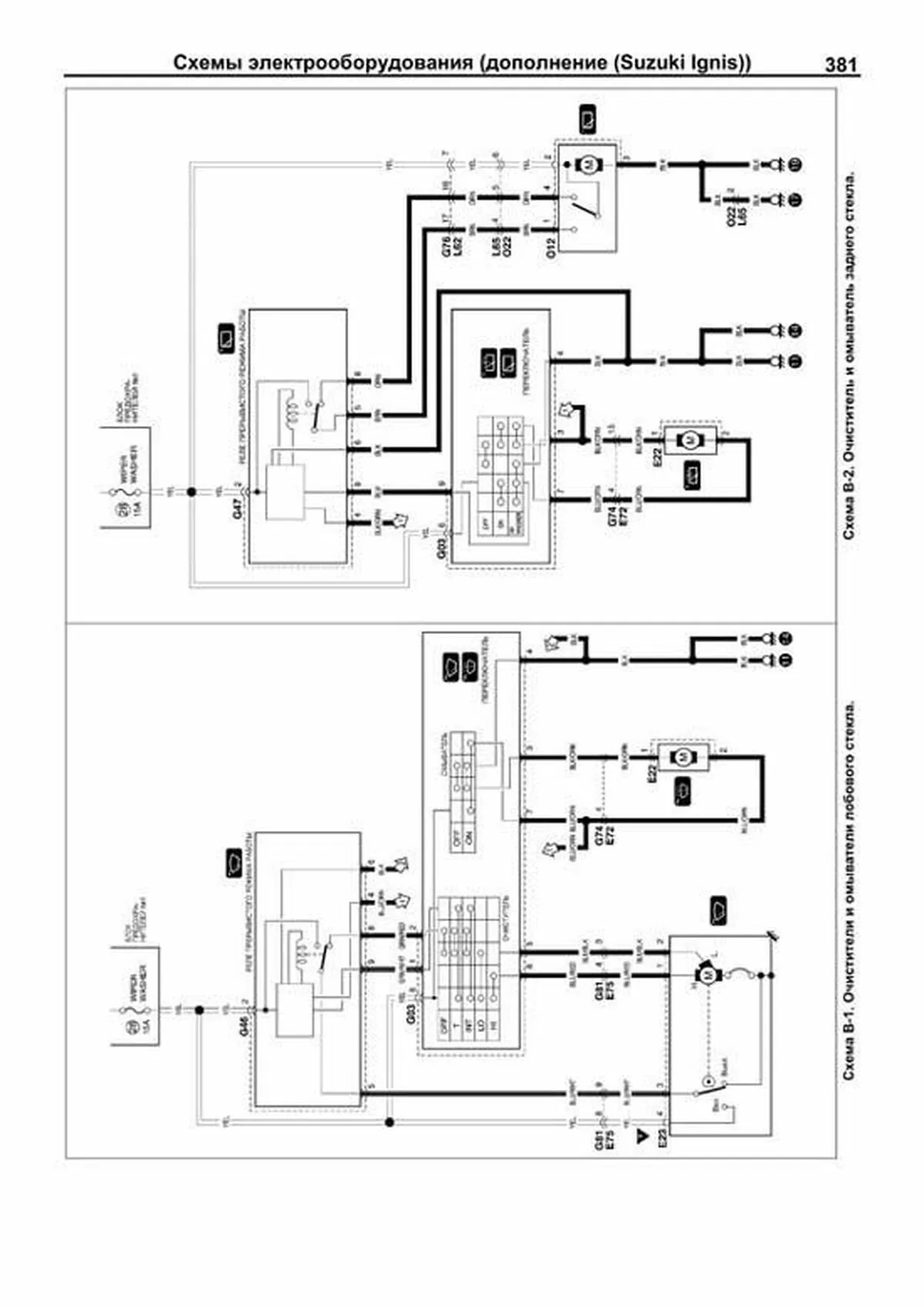

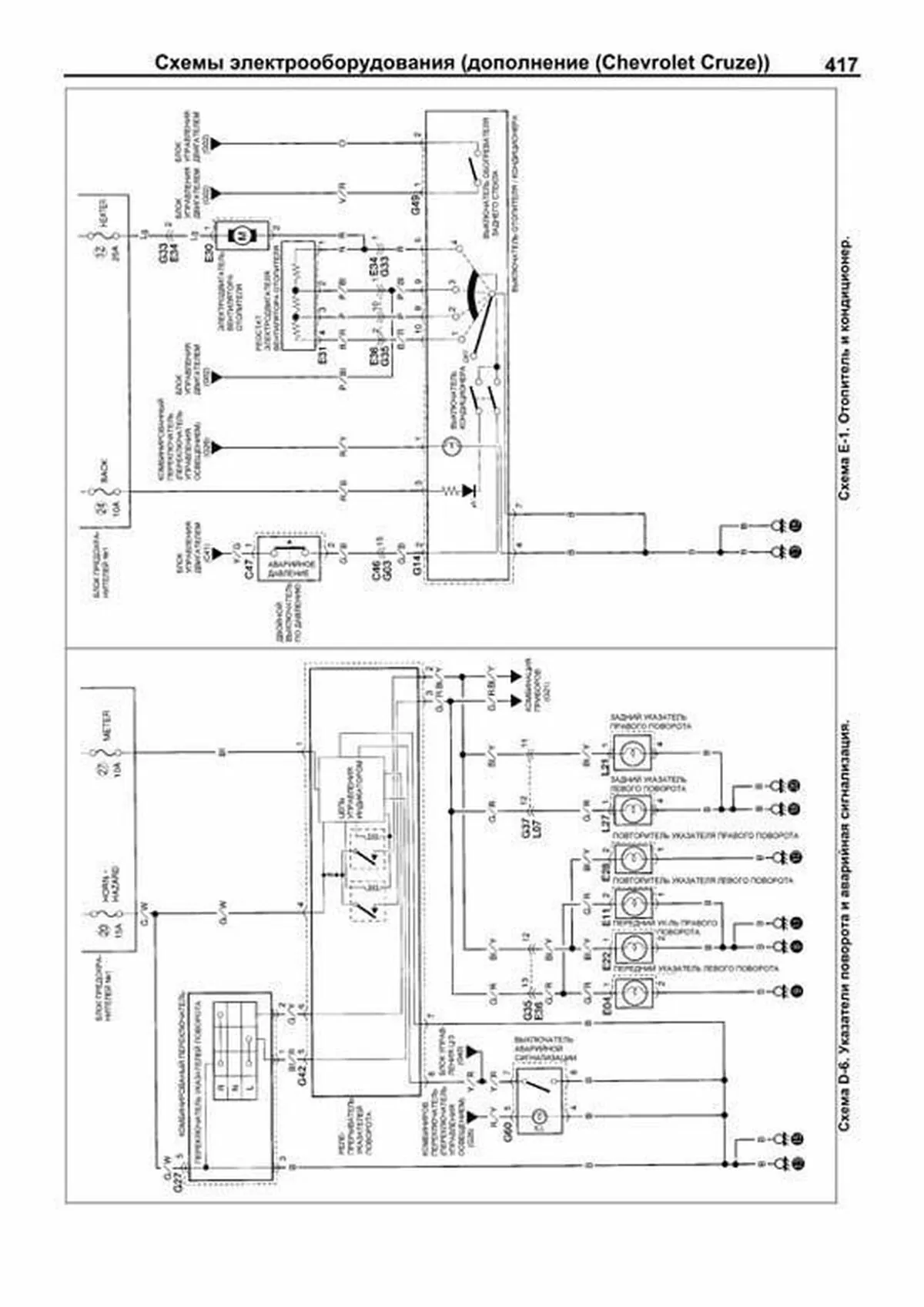

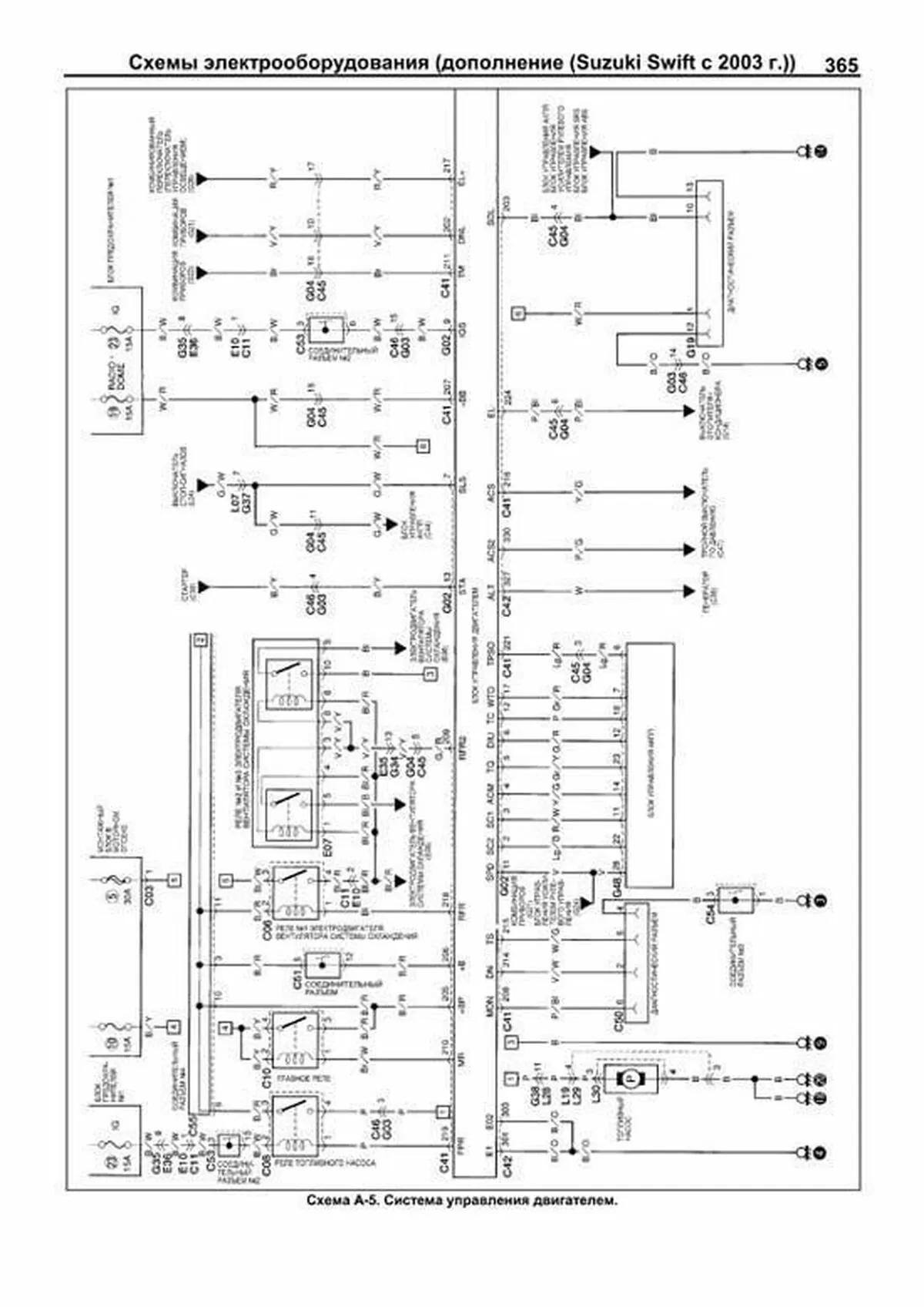

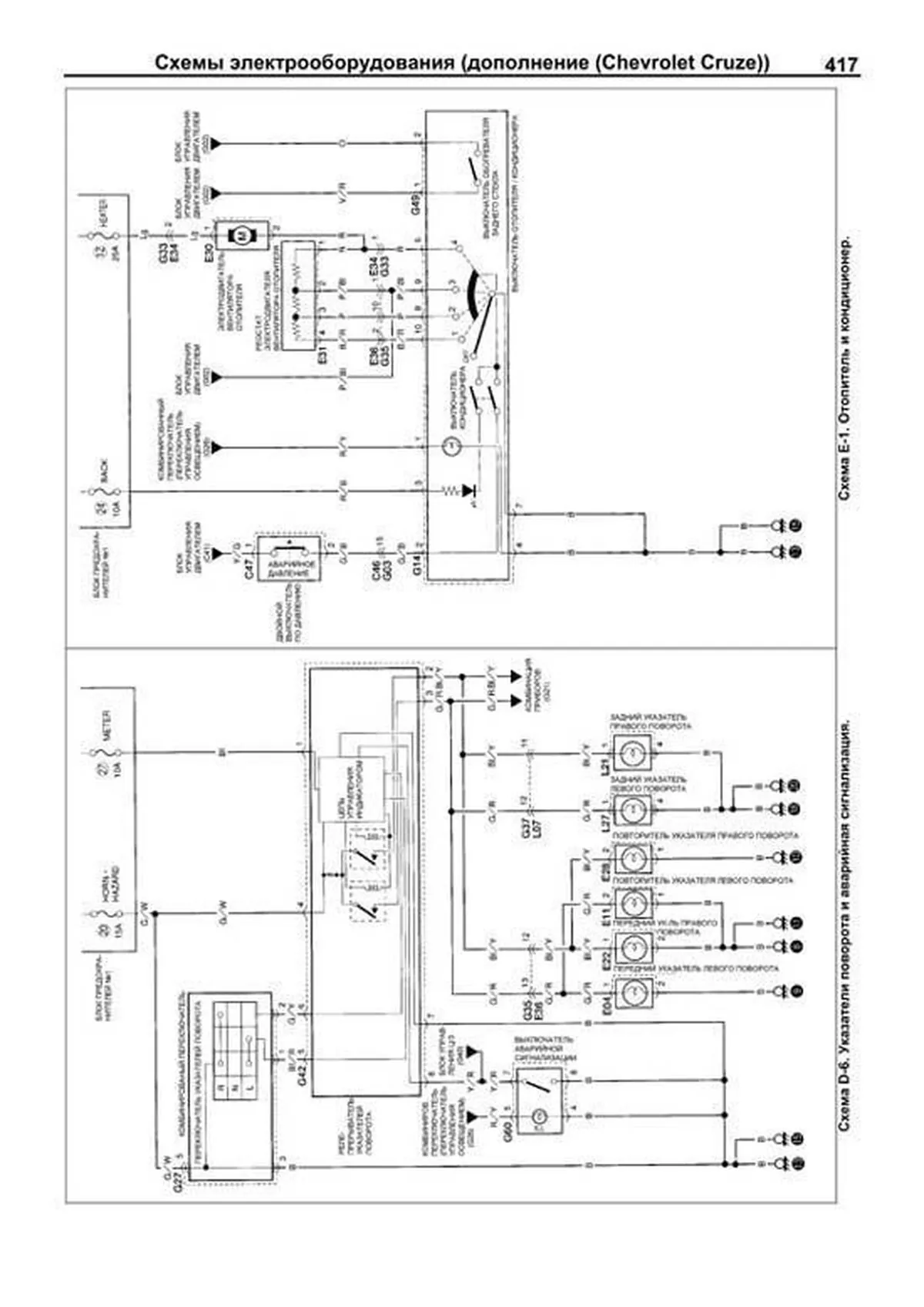

В главе по электрооборудованию представлены все электросхемы SUZUKI SWIFT / IGNIS / CHEVROLET CRUZE с учетом различных вариантов комплектации автомобилей. В мануале не случайно 432 страницы, ведь большая часть его объема отведена вопросам диагностики и ремонта автомобиля, которыми сможет воспользоваться как профессиональный мастер, так и начинающий автолюбитель, который желает накопить опыта в этой области и справляться с возможными поломками как можно быстрее и эффективнее.


Оглавление
Скрыть оглавление

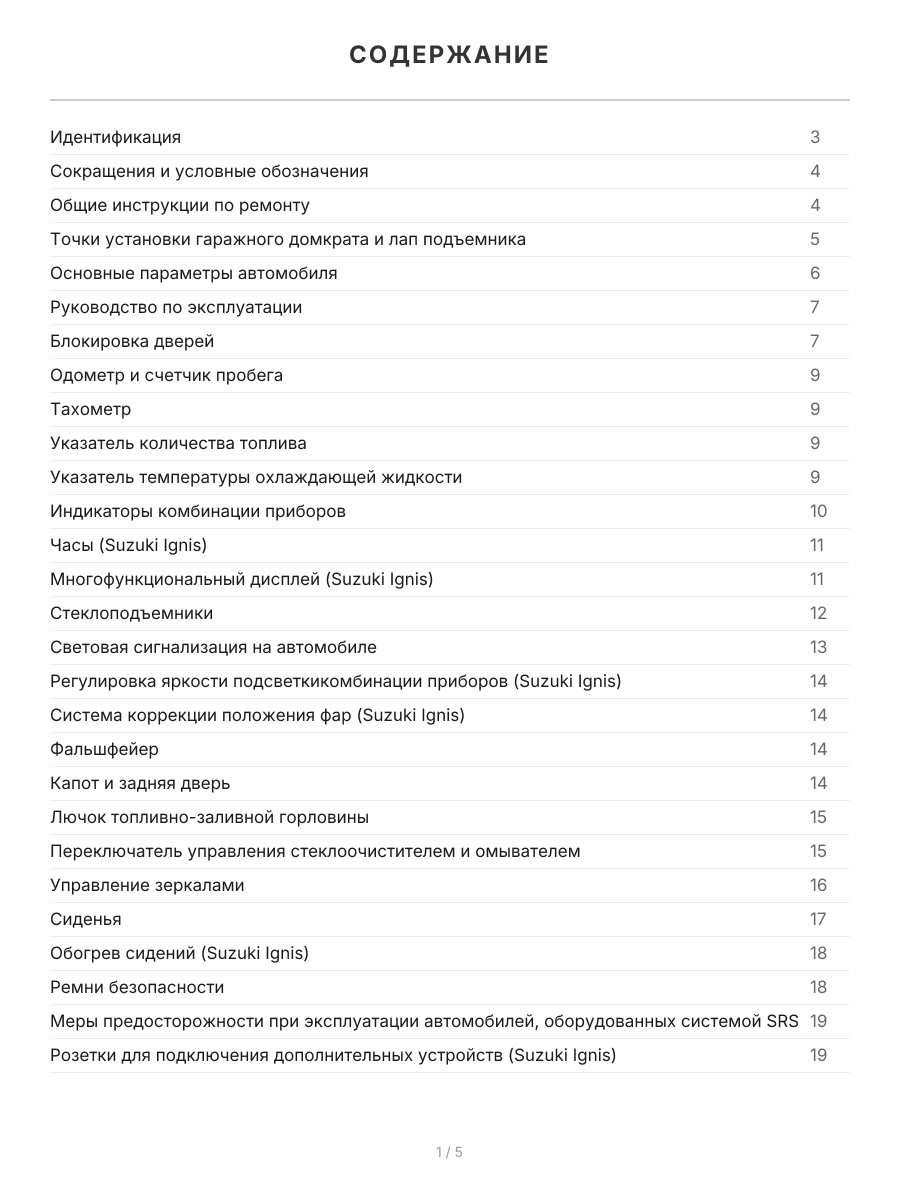

Идентификация 3
Сокращения и условные обозначения 4
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 6

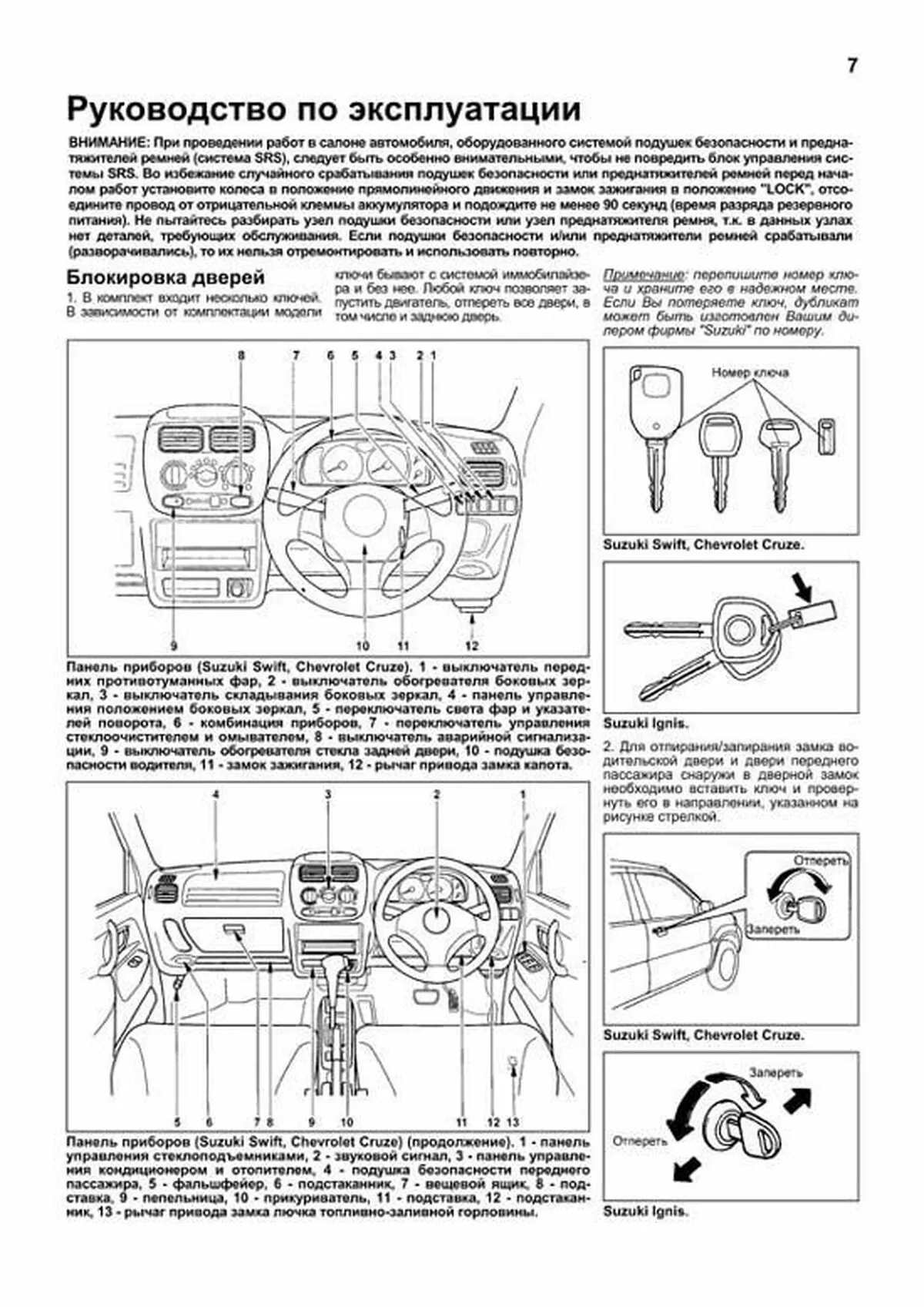

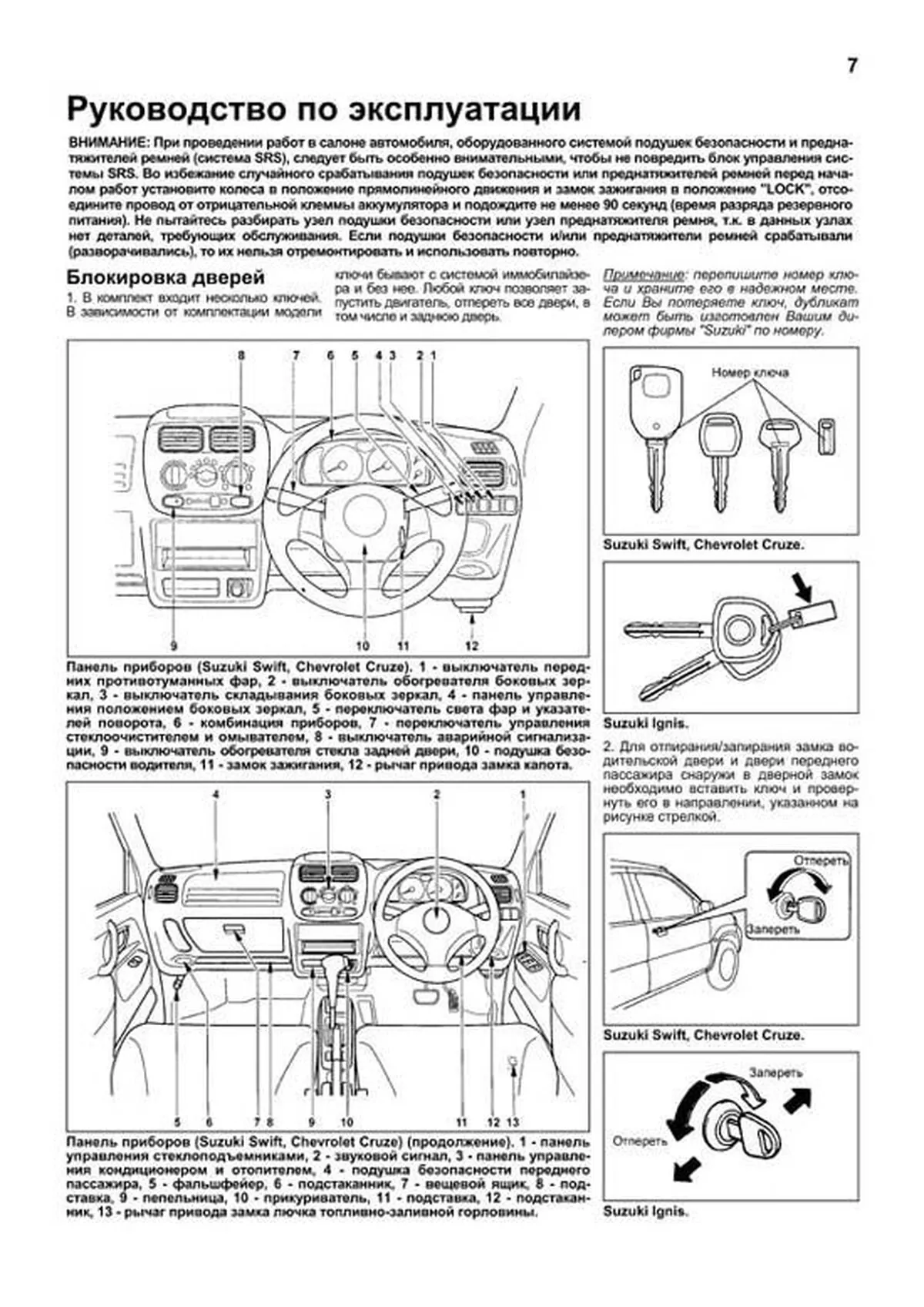

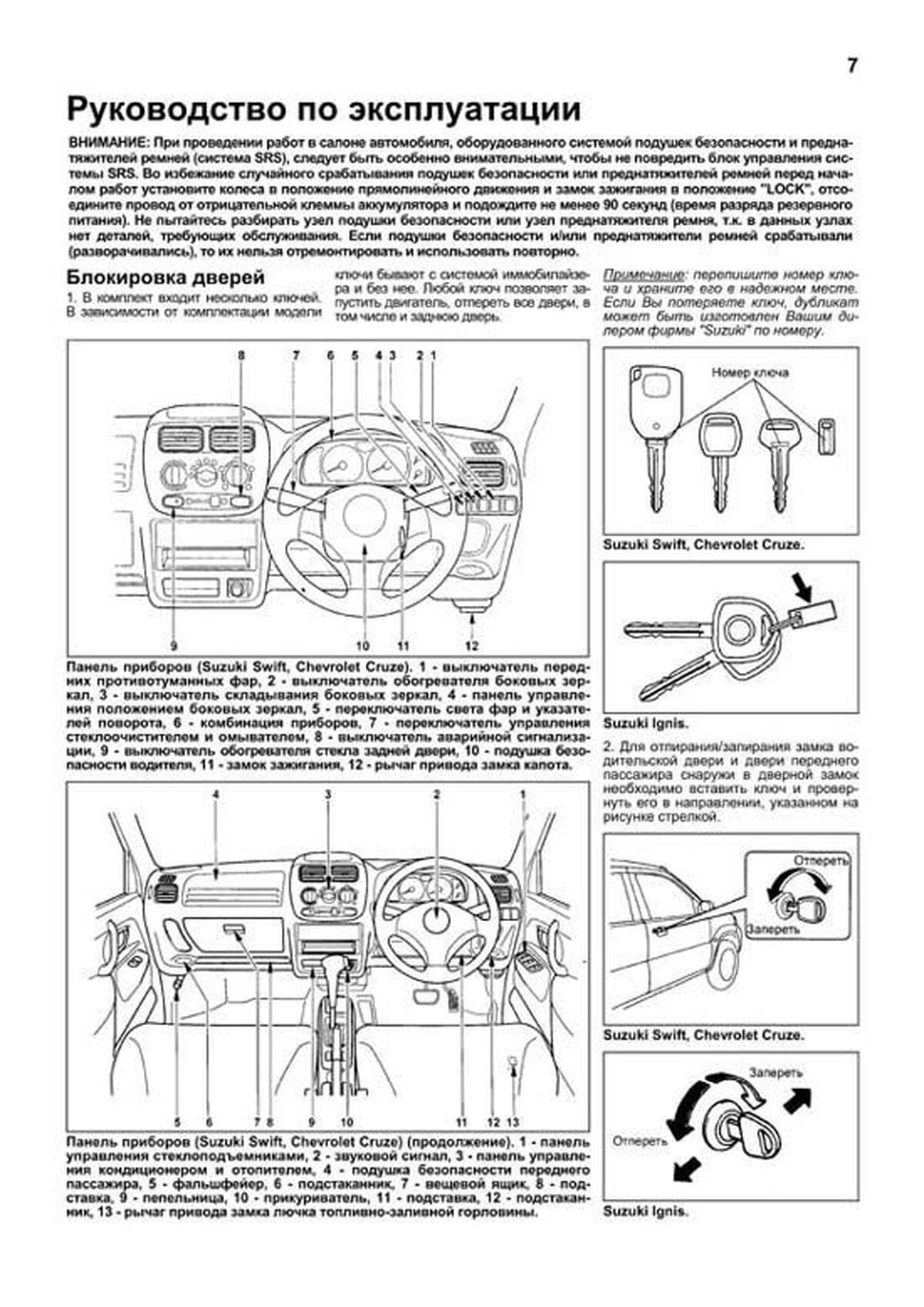

Руководство по эксплуатации 7
Блокировка дверей 7
Одометр и счетчик пробега 9
Тахометр 9
Указатель количества топлива 9
Указатель температуры охлаждающей жидкости 9
Индикаторы комбинации приборов 10
Часы (Suzuki Ignis) 11
Многофункциональный дисплей (Suzuki Ignis) 11
Стеклоподъемники 12
Световая сигнализация на автомобиле 13
Регулировка яркости подсветкикомбинации приборов (Suzuki Ignis) 14
Система коррекции положения фар (Suzuki Ignis) 14
Фальшфейер 14
Капот и задняя дверь 14
Лючок топливно-заливной горловины 15
Переключатель управления стеклоочистителем и омывателем 15
Управление зеркалами 16
Сиденья 17
Обогрев сидений (Suzuki Ignis) 18
Ремни безопасности 18
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 19
Розетки для подключения дополнительных устройств (Suzuki Ignis) 19
Стояночный тормоз 19
Управление отопителем и кондиционером 20
Управление автомобилем с АКПП 21
Управление автомобилем с МКПП 22
Антиблокировочная тормозная система (ABS) 22
Особенности трансмиссии моделей 4WD 22
Советы по вождению в различных условиях 22
Буксировка автомобиля 23
Запуск двигателя 23
Неисправности двигателя во время движения 25
Домкрат и инструменты 25
Запасное колесо 25
Поддомкрачивание автомобиля 26
Замена колеса 26
Рекомендации по выбору шин 27
Проверка давления и состояния шин 28
Замена шин 28
Особенности эксплуатации алюминиевых дисков 28
Замена дисков колес 28
Индикаторы износа накладок тормозных колодок 29
Каталитический нейтрализатор и система выпуска 29
Проверка и замена предохранителей 29
Замена ламп 31
Техническое обслуживание и общие проверки и регулировки 32
Интервалы обслуживания 32
Моторное масло и фильтр 33
Охлаждающая жидкость 34
Проверка и очистка воздушного фильтра 35

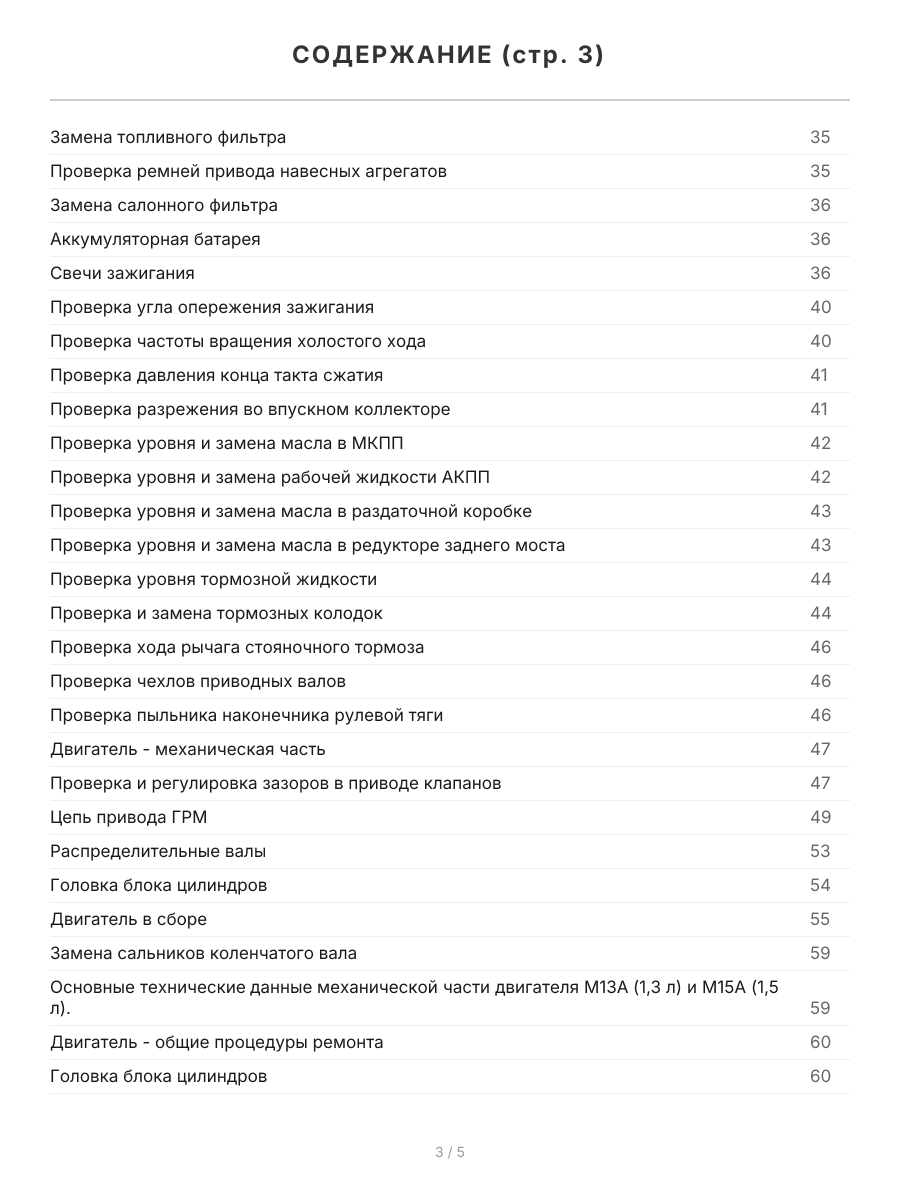

Замена топливного фильтра 35
Проверка ремней привода навесных агрегатов 35
Замена салонного фильтра 36
Аккумуляторная батарея 36
Свечи зажигания 36
Проверка угла опережения зажигания 40
Проверка частоты вращения холостого хода 40
Проверка давления конца такта сжатия 41
Проверка разрежения во впускном коллекторе 41
Проверка уровня и замена масла в МКПП 42
Проверка уровня и замена рабочей жидкости АКПП 42
Проверка уровня и замена масла в раздаточной коробке 43

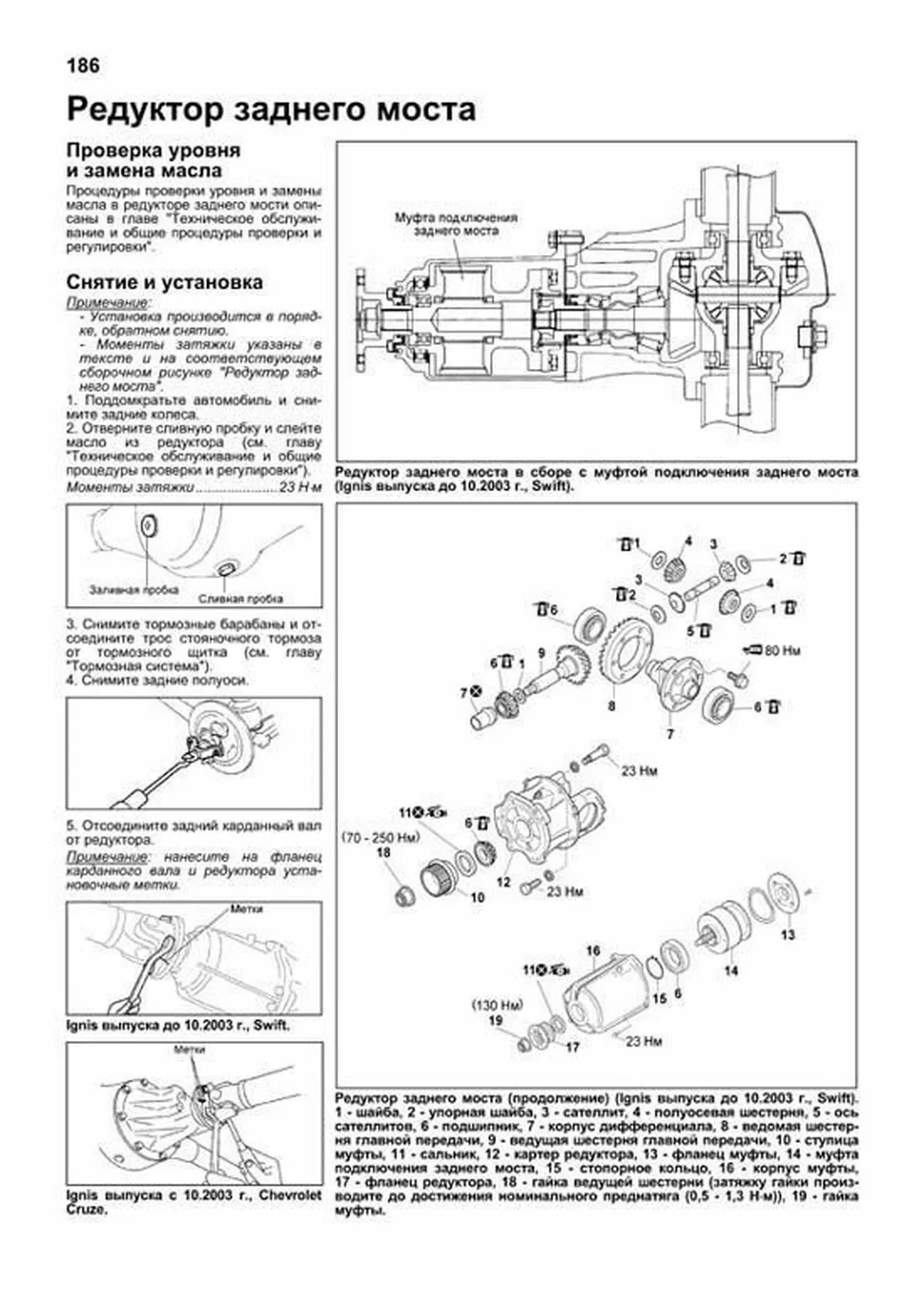

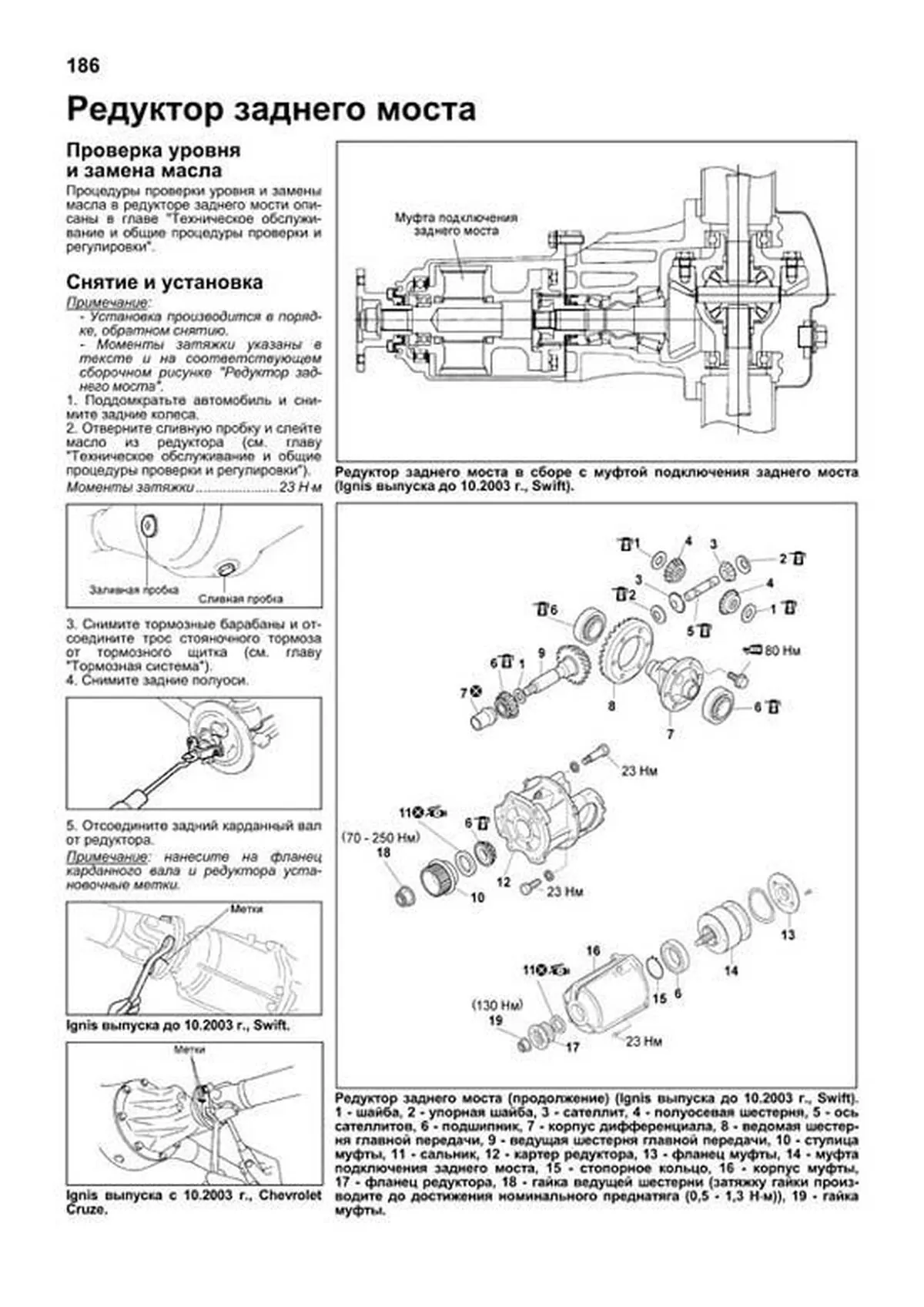

Проверка уровня и замена масла в редукторе заднего моста 43

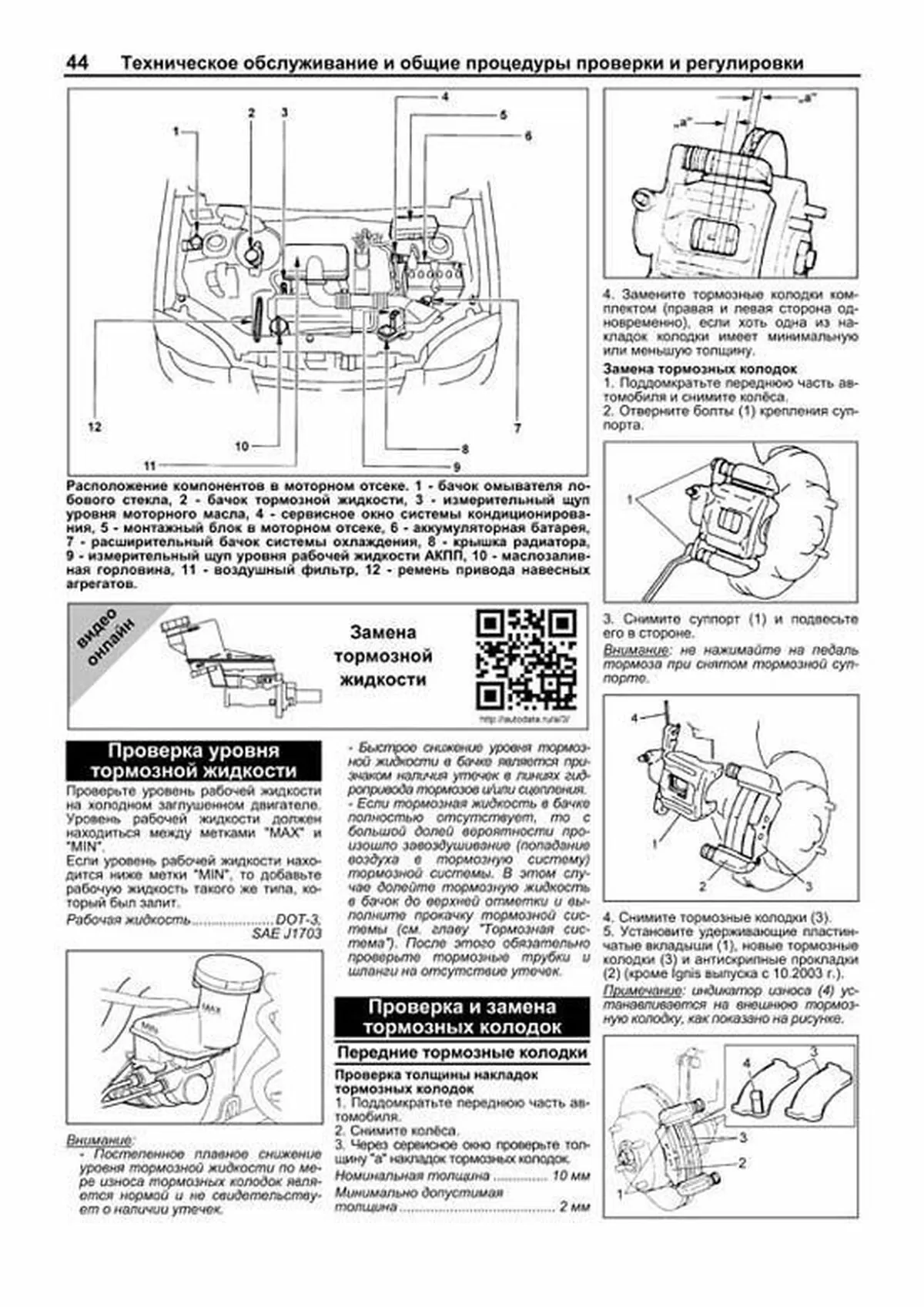

Проверка уровня тормозной жидкости 44
Проверка и замена тормозных колодок 44
Проверка хода рычага стояночного тормоза 46
Проверка чехлов приводных валов 46
Проверка пыльника наконечника рулевой тяги 46
Двигатель - механическая часть 47
Проверка и регулировка зазоров в приводе клапанов 47

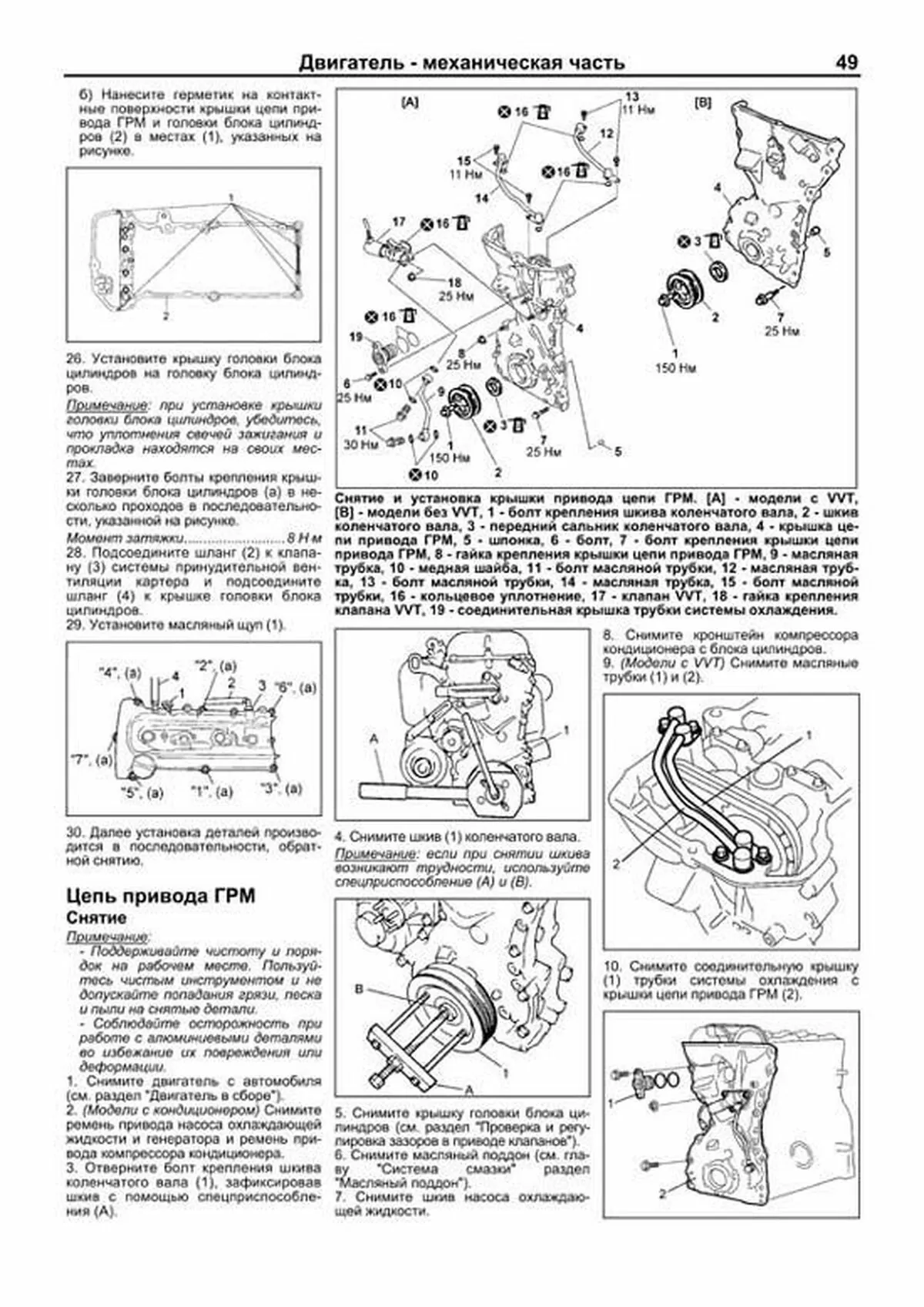

Цепь привода ГРМ 49
Распределительные валы 53
Головка блока цилиндров 54
Двигатель в сборе 55
Замена сальников коленчатого вала 59
Основные технические данные механической части двигателя M13A (1,3 л) и М15A (1,5 л) 59
Двигатель - общие процедуры ремонта 60
Головка блока цилиндров 60

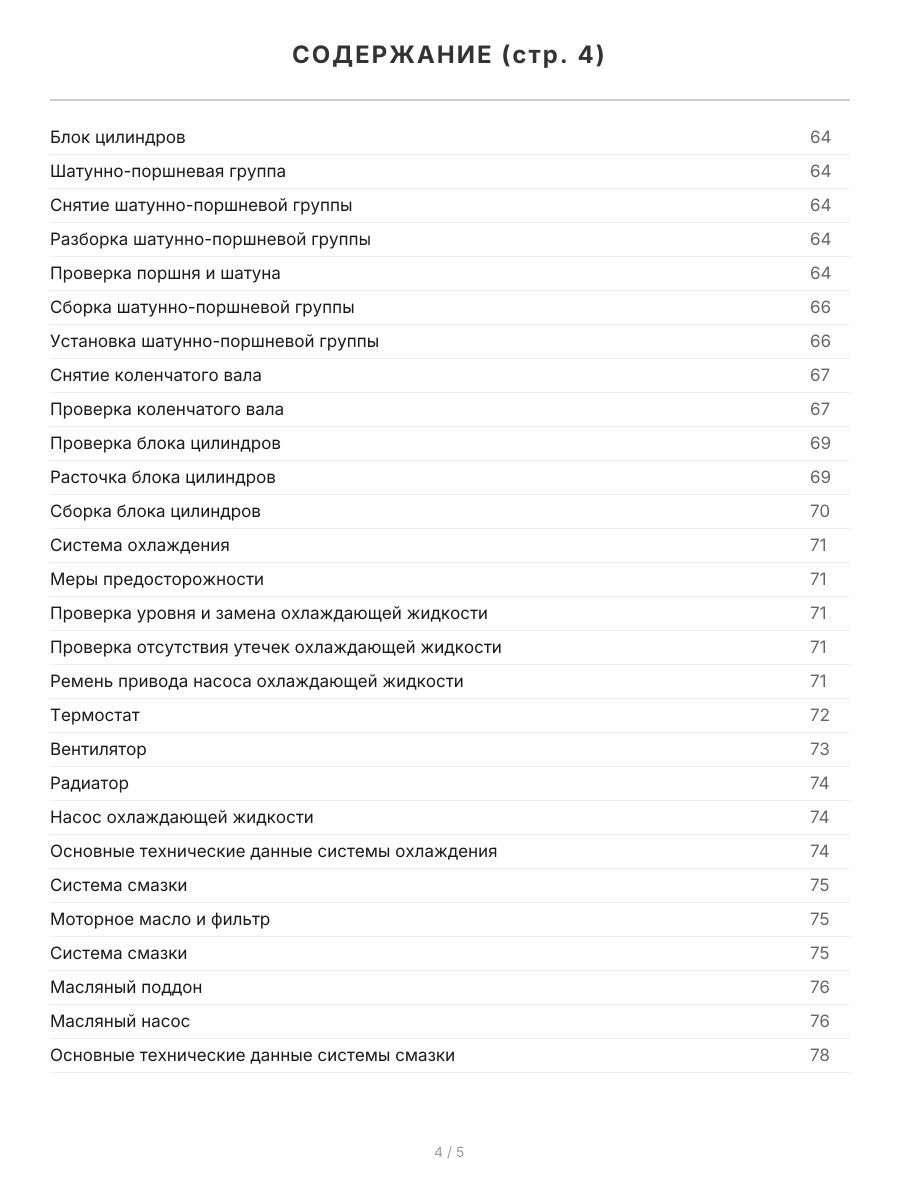

Блок цилиндров 64
Шатунно-поршневая группа 64
Снятие шатунно-поршневой группы 64
Разборка шатунно-поршневой группы 64
Проверка поршня и шатуна 64
Сборка шатунно-поршневой группы 66
Установка шатунно-поршневой группы 66
Снятие коленчатого вала 67
Проверка коленчатого вала 67
Проверка блока цилиндров 69
Расточка блока цилиндров 69
Сборка блока цилиндров 70
Система охлаждения 71
Меры предосторожности 71
Проверка уровня и замена охлаждающей жидкости 71
Проверка отсутствия утечек охлаждающей жидкости 71
Ремень привода насоса охлаждающей жидкости 71
Термостат 72
Вентилятор 73
Радиатор 74
Насос охлаждающей жидкости 74
Основные технические данные системы охлаждения 74
Система смазки 75
Моторное масло и фильтр 75
Система смазки 75
Масляный поддон 76
Масляный насос 76
Основные технические данные системы смазки 78

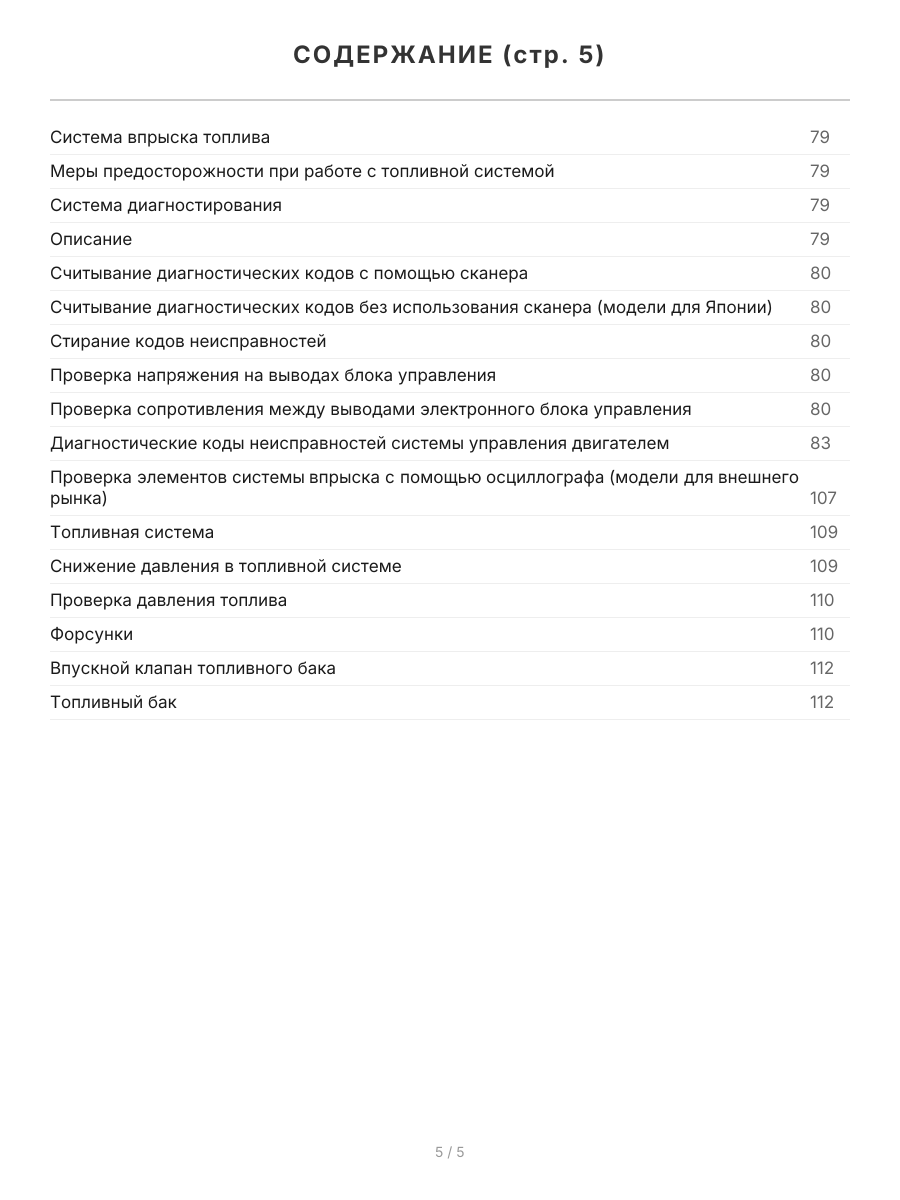

Система впрыска топлива 79
Меры предосторожности при работе с топливной системой 79
Система диагностирования 79
Описание 79
Считывание диагностических кодов с помощью сканера 80
Считывание диагностических кодов без использования сканера (модели для Японии) 80
Стирание кодов неисправностей 80
Проверка напряжения на выводах блока управления 80
Проверка сопротивления между выводами электронного блока управления 80
Диагностические коды неисправностей системы управления двигателем 83
Проверка элементов системы впрыска с помощью осциллографа (модели для внешнего рынка) 107
Топливная система 109
Снижение давления в топливной системе 109
Проверка давления топлива 110
Форсунки 110
Впускной клапан топливного бака 112
Топливный бак 112
Топливный насос 113
Датчик указателя уровня топлива 114

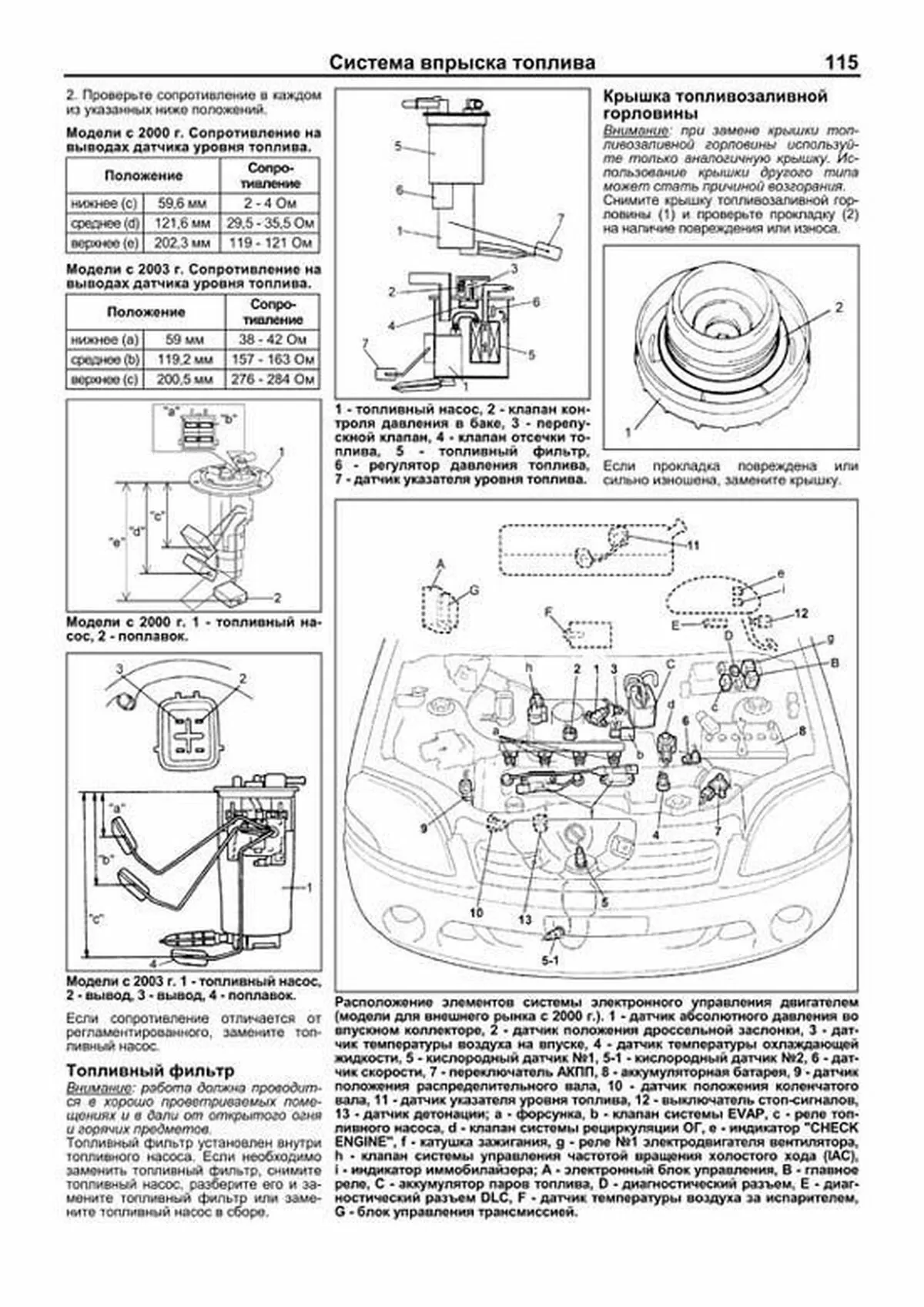

Топливный фильтр 115
Крышка топливозаливной горловины 115
Система электронного управления и система снижения токсичности 116
Регулировка троса акселератора 116
Корпус дроссельной заслонки 116
Проверка дроссельной заслонки 116
Снятие 117
Клапан системы управления частотой вращения холостого хода (IAC) 118
Блок управления 119
Датчик абсолютного давления во впускном коллекторе 120
Датчик положения дроссельной заслонки 121
Датчик температуры охлаждающей жидкости 121
Кислородный датчик 121
Датчик положения распределительного вала 122
Датчик положения коленчатого вала 122
Датчик скорости автомобиля (модели с МКПП) 122
Датчик детонации 122
Управляющие реле 123
Датчик массового расхода воздухаи температуры воздуха на впуске 123
Система выключения подачи топлива на режимах принудительного холостого хода 123
Клапан VVT (управляющий клапан системы VVT) 123
Система снижения токсичности 124
Система улавливания паров топлива 124
Система рециркуляции отработавших газов 124
Система принудительной вентиляции картера 124
Система зажигания 125
Высоковольтные провода 125
Свечи зажигания 125
Катушки зажигания 125
Основные технические данные системы впрыска топлива 126
Система впуска воздуха и выпуска ОГ 127
Впускной коллектор 127
Выпускной коллектор 128
Системы запуска 130
Стартер 130
Основные технические данные системы запуска 133
Система зарядки 134
Проверка цепи генератора (батарея не заряжена) 134
Проверка цепи генератора (батарея заряжена) 134
Снятие и установка 134
Проверка 135
Основные технические данные системы зарядки 136
Сцепление 137

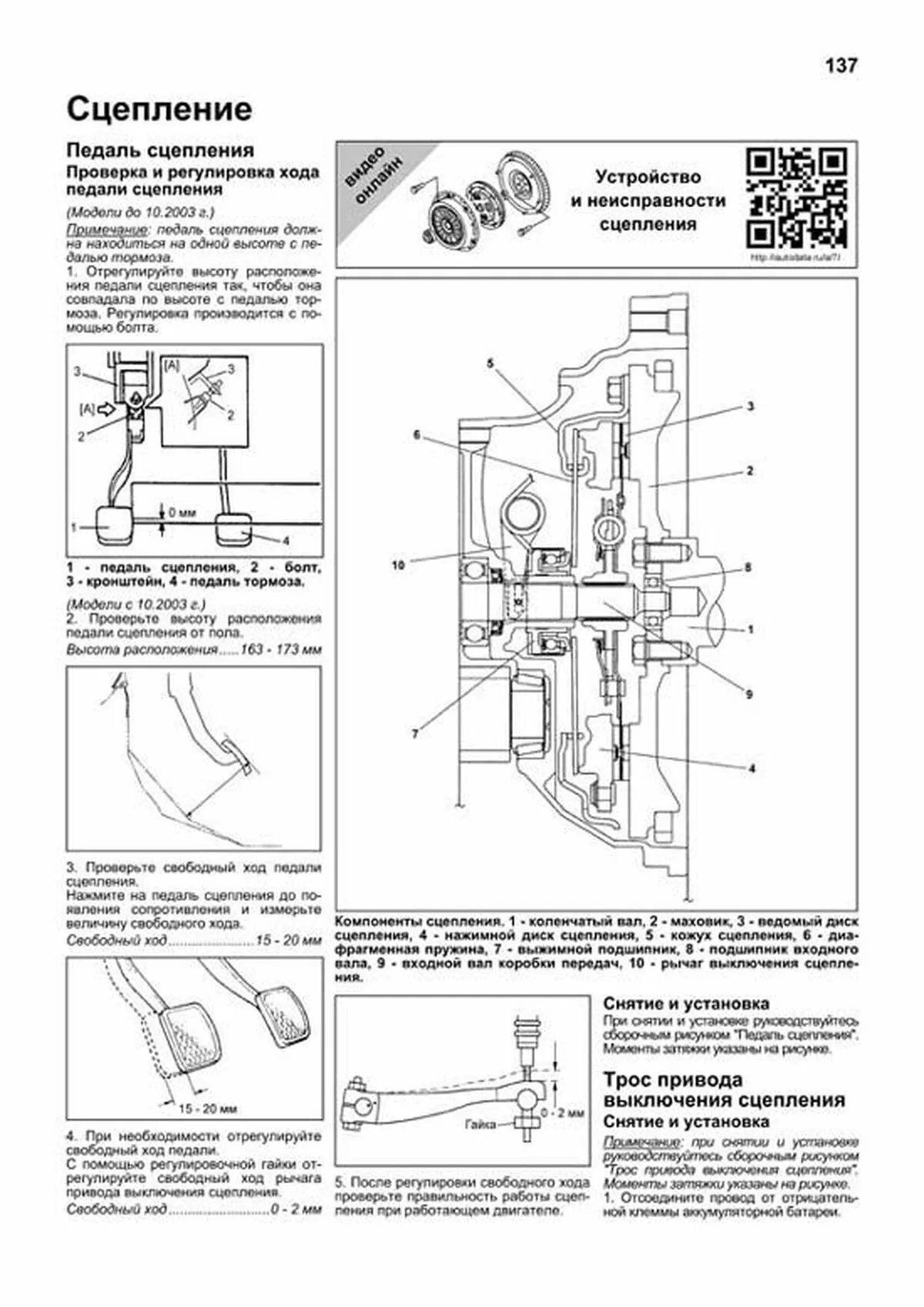

Педаль сцепления 137
Трос привода выключения сцепления 137
Привод выключения сцепления 139
Сцепление 139
Механическая коробка передач 141
Проверка уровня и замена масла 141
Замена сальника 141
Механизм переключения передач 141
Датчик скорости 142
Коробка передач 142
Автоматическая коробка передач 146
Общая информация 146
Диагностика 152
Считывание кодов неисправностей 152
Стирание кодов неисправностей 152
Проверка механических систем КПП 157
Тест на полностью заторможенном автомобиле (Stall test) 157
Проверка времени включения передачи 158
Гидравлический тест 158
Дорожный тест 159
Проверка уровня и замена рабочей жидкости АКПП 164
Элементы электрической части системы управления 164
Выключатель повышающей передачи 164
Выключатель запрещения запуска 164
Датчик частоты вращения входного вала коробки передач 165
Датчик частоты вращения выходного вала коробки передач (Ignis выпуска до 112003 г, Swift) 166
Датчик частоты вращения выходного вала коробки передач (Ignis выпуска с 112003 г, Chevrolet Cruze) 166
Корректирующий резистор 166
Датчик температуры рабочей жидкости (Ignis выпуска с 112003 г, Chevrolet Cruze) 166
Электромагнитные клапаны переключения передач и датчик температуры рабочей жидкости (Ignis выпуска до 112003 г, Swift) 167
Электромагнитные клапаны (Ignis выпуска с 112003 г, Chevrolet Cruze) 168
Электромагнитный клапан управления давлением в основной магистрали (Ignis выпуска с 112003 г, Chevrolet Cruze) 169
Реле АКПП 169
Блок управления АКПП 169
Проверка 169
Форма сигналов 174
Снятие и установка 174
Инициализация блока управления 174
Селектор 175
Трос управления АКПП 175
Трос механизма блокировки 176

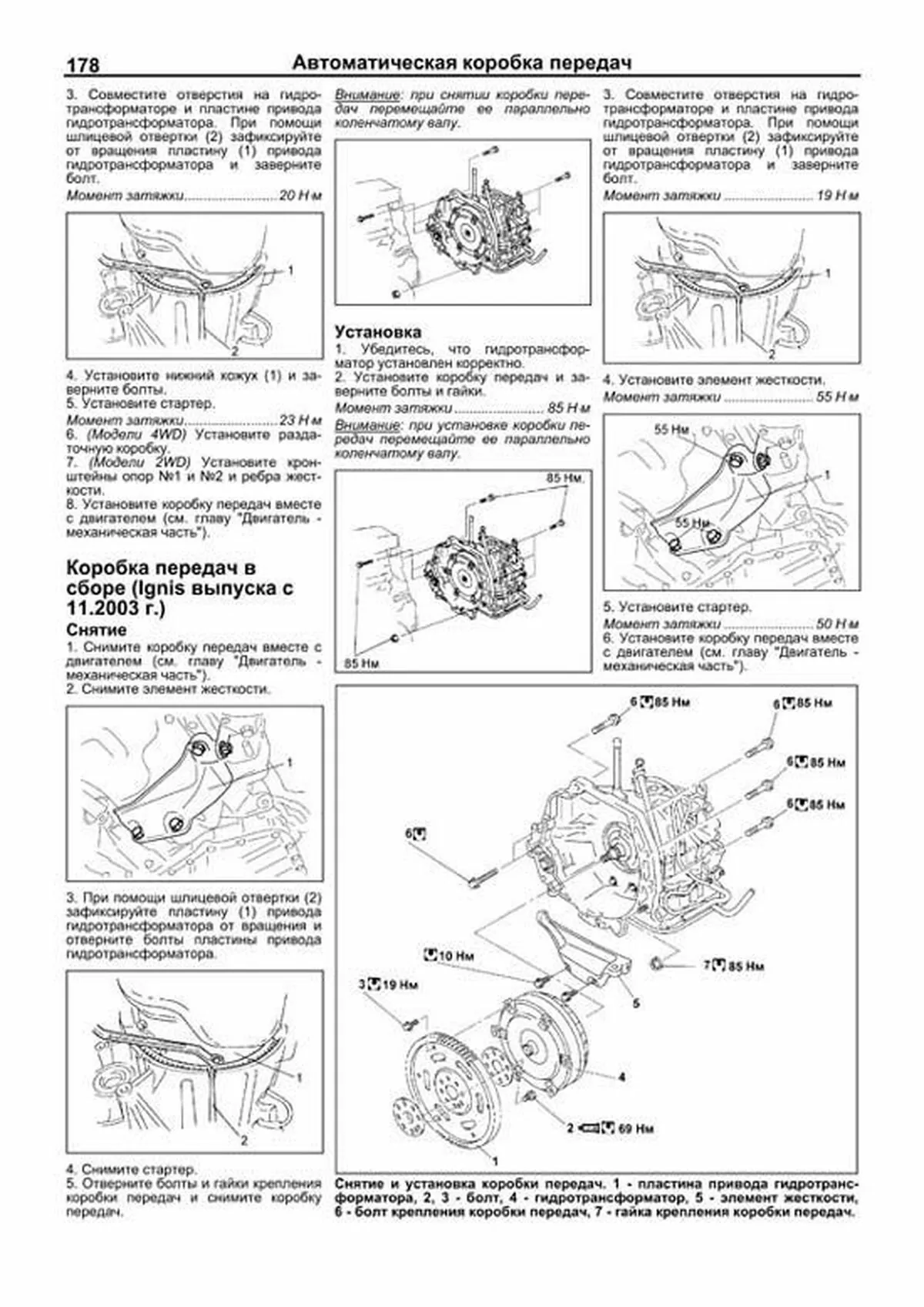

Коробка передач в сборе (Ignis выпуска до 112003 г, Swift) 177
Коробка передач в сборе (Ignis выпуска с 112003 г, Chevrolet Cruze) 178
Основные технические данные АКПП 179
Раздаточная коробка 180
Проверка уровня и замена масла 180
Снятие и установка 180
Карданный вал 182
Снятие и установка 182
Проверка 183
Система подключения заднего моста (EMCD) (Chevrolet Cruze) 183
Диагностика 183
Проверка муфты подключения заднего моста 185
Проверка выключателей "4WD AUTO", "4WD HARD" 185
Редуктор заднего моста 186
Проверка уровня и замена масла 186
Снятие и установка 186
Замена сальника 188
Проверка 188
Приводные валы 189
Проверка 189
Снятие 189
Установка 190
Подвеска 192
Предварительные проверки 192
Проверка и регулировка углов установки колес 192
Передняя подвеска 194

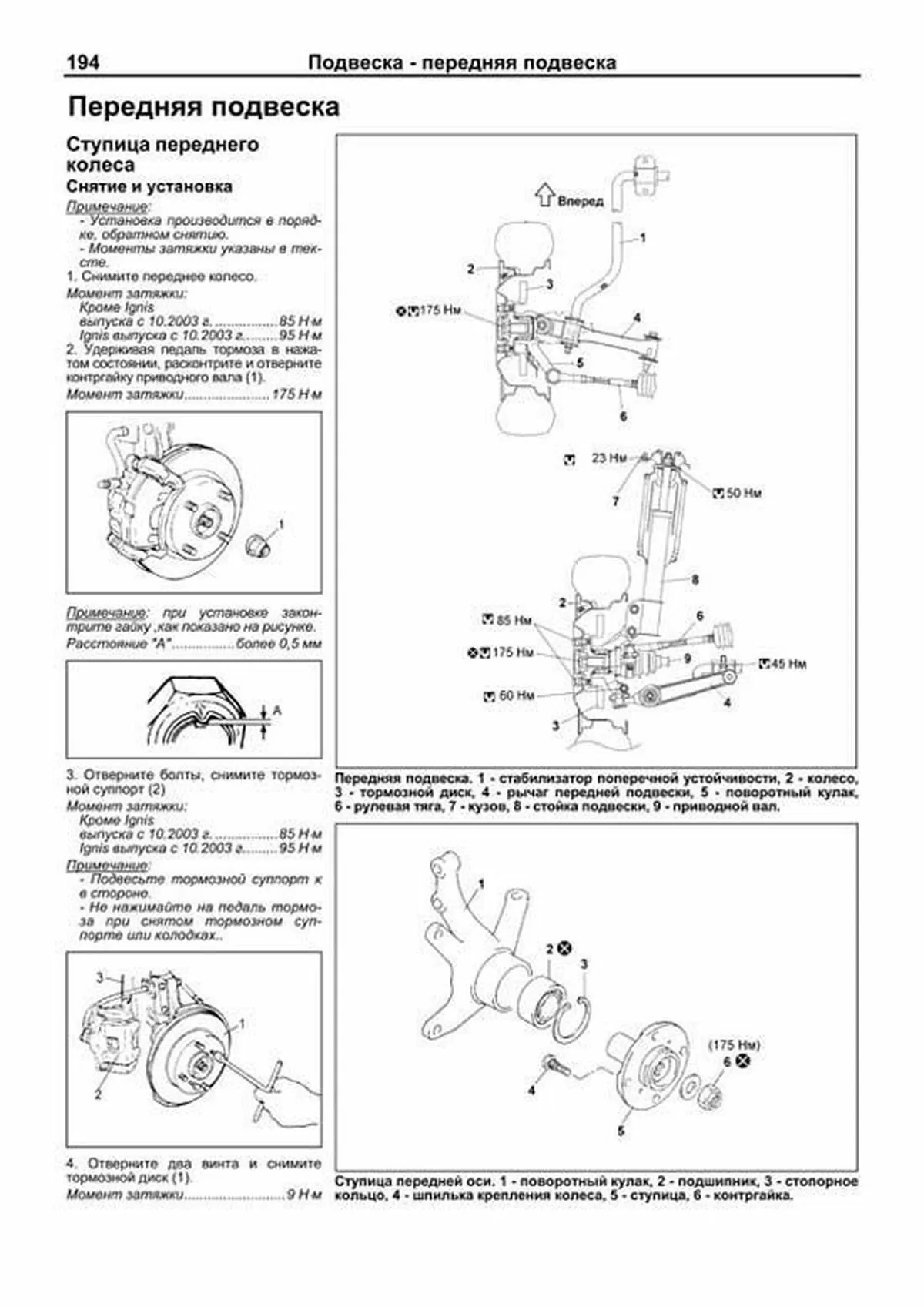

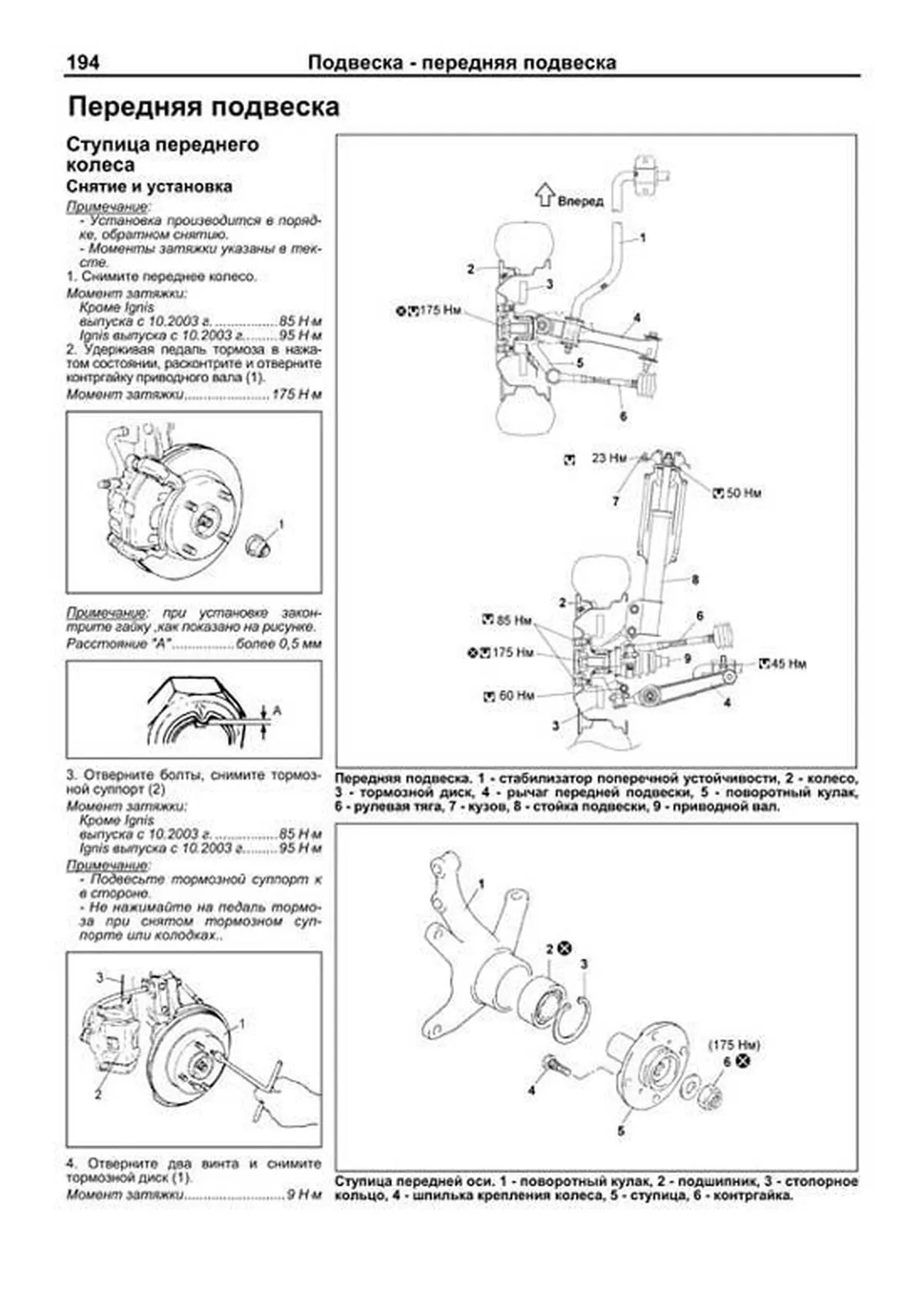

Ступица переднего колеса 194
Стойка передней подвески 196
Стабилизатор поперечной устойчивости 197
Рычаг передней подвески 197
Задняя подвеска 198
Ступица заднего колеса (Suzuki Swift выпуска с 2003 г) 199
Замена подшипника (2WD) 200
Замена подшипника (4WD) 200
Амортизатор задней подвески 202
Пружина 202
Тяга Панара 203
Продольный рычаг 203
Балка задней подвески (2WD) 204
Балка заднего моста (4WD) 206
Основные технические данные подвески 209
Рулевое управление 210
Предварительные проверки 210
Рулевое колесо 210
Рулевая колонка 211
Рулевой механизм 214
Электроусилитель рулевого управления (EPS) 218
Самодиагностика 218
Электронный блок электроусилителя рулевого управления 220
Диагностические коды неисправностей системы EPS 220
Проверка датчиков момента (Ignis) 223
Проверка электродвигателя усилителя рулевого управления (Ignis) 223
Тормозная система 224
Проверка уровня тормозной жидкости 224
Прокачка тормозной системы 224
Педаль тормоза 224
Главный тормозной цилиндр 225
Вакуумный усилитель тормозов 226
Клапан перераспределения тормозных усилий в зависимости от нагрузки 227

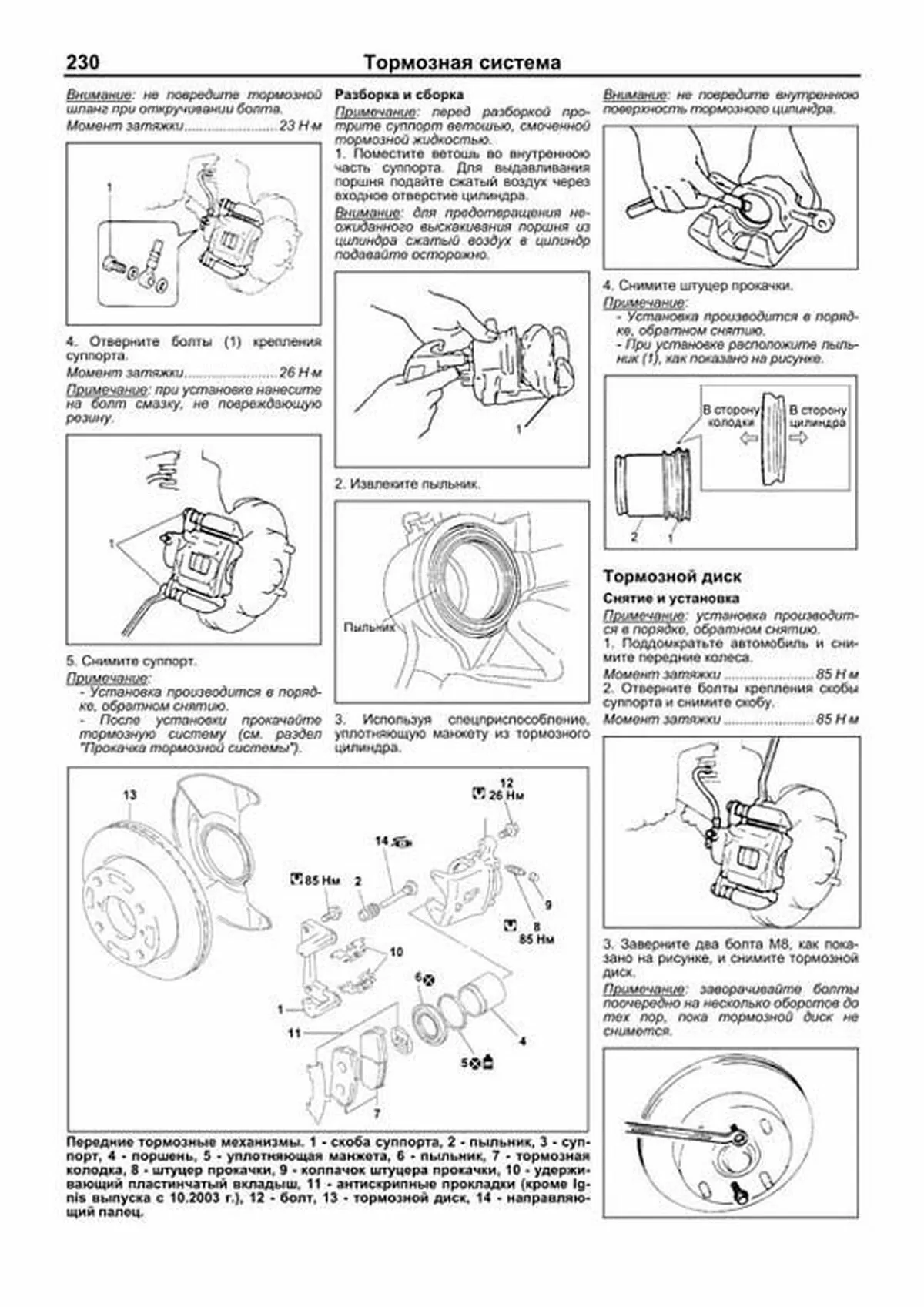

Передние тормозные механизмы 229
Задние барабанные тормозные механизмы 231
Задние дисковые тормозные механизмы 234
Стояночный тормоз 236
Антиблокировочная система тормозов (ABS) 237
Описание системы диагностики 238
Считывание кодов неисправностей 238
Стирание кодов неисправностей 239
Модулятор давления с блоком управления системы ABS 240
Датчики частоты вращения передних колес 241
Датчики частоты вращения задних колес 242
Датчик замедления 243
Основные технические данные тормозной системы 244
Кузов 245

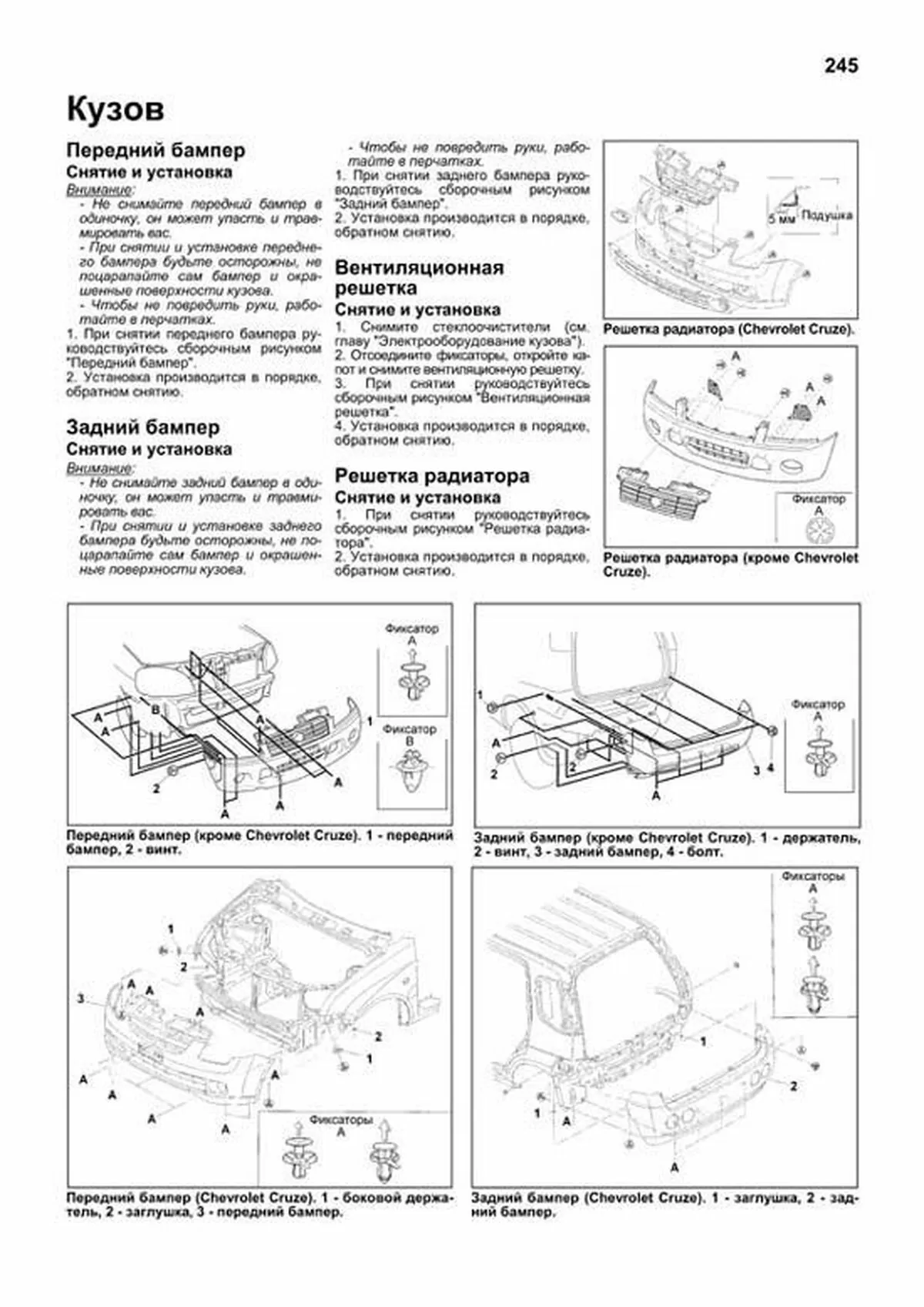

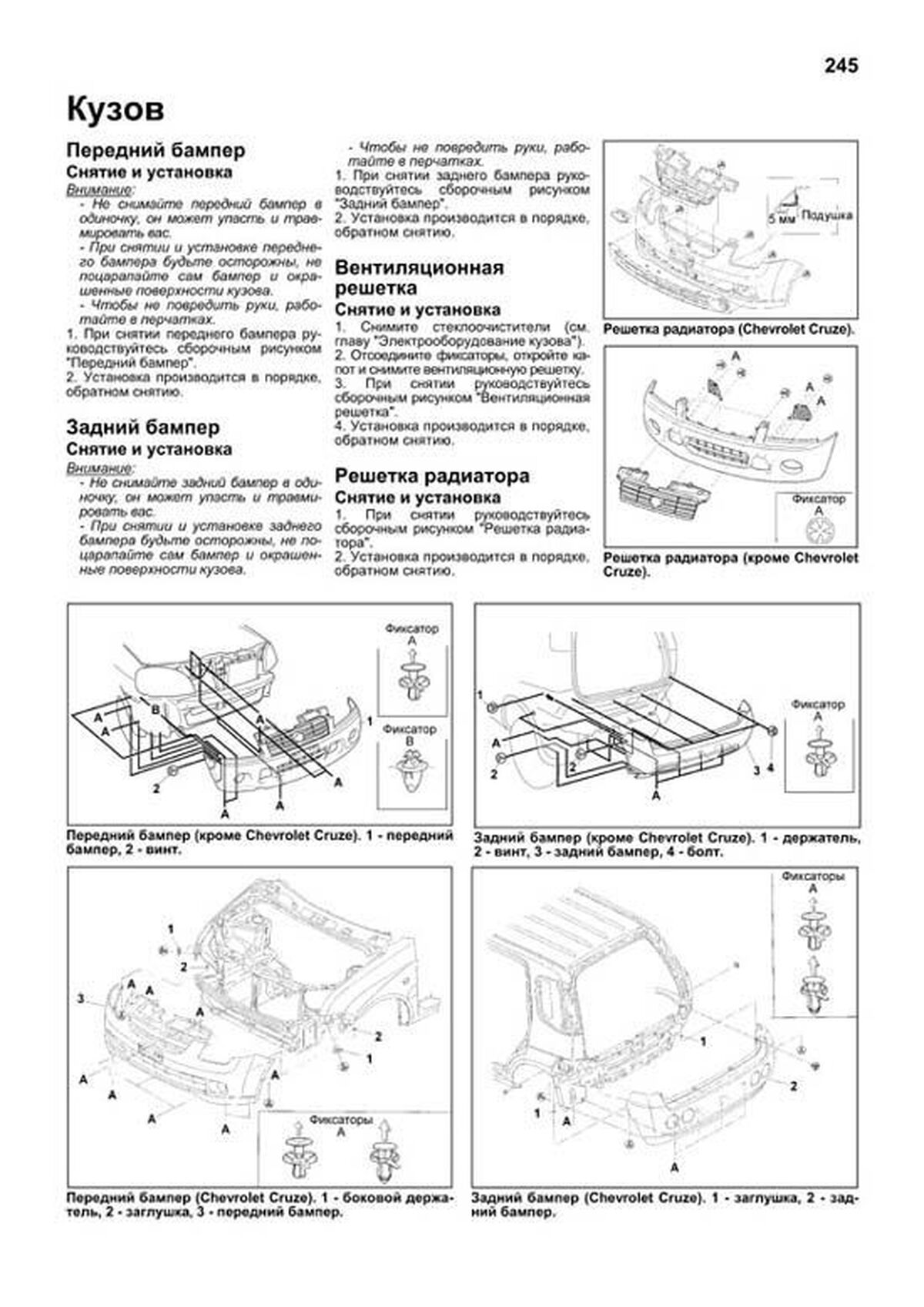

Передний бампер 245
Задний бампер 245
Вентиляционная решетка 245
Решетка радиатора 245
Капот 246
Переднее крыло 246
Регулировка передней и задней боковой дверей 247
Передняя дверь 247
Задняя боковая дверь 249
Задняя дверь 251
Боковое зеркало заднего вида 252
Лобовое стекло 252
Заднее неподвижное боковое стекло 254
Стекло задней двери 254
Панель приборов 254
Направляющая для крепления багажника 255
Внутренняя отделка салона 255
Отделка пола 256
Отделка крыши 256
Ремни безопасности 257
Сиденья 258
Кузовные размеры 258
Отсек двигателя 258
Задняя часть кузова 259
Проемы передней и задней боковой дверей 259
Внутренняя часть кузова 259
Днище кузова 260
Основные технические данные кузова 261
Кондиционер, отопление и вентиляция 262
Кондиционер, отопление и вентиляция (Suzuki Ignis) 262
Меры безопасности при работе с хладагентом 262
Вакуумирование, зарядка и проверка системы 263
Блок вентилятора отопителя 264
Блок впускного воздуховода 266
Блок кондиционера 266
Датчик температуры воздуха за испарителем 268
Выключатель по давлению 268
Компрессор кондиционера 268
Линии охлаждения 269
Конденсатор кондиционера 269
Вентилятор конденсатора (модели с 102003 г) 270
Ресивер 270
Электродвигатель вентилятора отопителя 271
Резистор 271
Электромагнитная муфта компрессора 271
Панель управления кондиционером и отопителем 274
Электронный блок управ-ления кондиционером и отопителем 276
Основные технические данные системы кондиционирования 278
Кондиционер, отопление и вентиляция (Suzuki Swift, Chevrolet Cruze) 279
Вакуумирование, зарядка и проверка системы 279
Блок вентилятора отопителя 281
Электродвигатель вентилятора конденсатора 282
Панель управления кондиционером и отопителем 282
Электронный блок управления кондиционером и отопителем 283
Самодиагностика (Chevrolet Cruze) 283
Основные технические данные системы кондиционирования 286
Система пассивной безопасности (SRS) 287
Меры предосторожности при эксплуатации и проведении ремонтных работ 287
Подушки безопасности 287
Снятие и установка подушки безопасности водителя 287
Снятие и установка подушки безопасности переднего пассажира 288
Датчики боковых подушек безопасности (Ignis, модели с 102003 г) 288
Блок управления системой пассивной безопасности 288
Спиральный провод 289
Диагностика системы пассивной безопасности 290
Считывание кодов неисправностей 290
Стирание кодов неисправнос-тей 291
Включение и отключение системы 291
Ремни безопасности и преднатяжители ремней безопасности 291
Основные технические данные системы пассивной безопасности (SRS) 293
Электрооборудование кузова 294
Монтажные блоки 294
Замок зажигания 296
Система освещения 297
Переключатель управления освещением 297
Комбинированный переключатель (Suzuki Ignis (модели с 2003 г)) 297
Фары 299
Габарит / стоп-сигнал (Chevrolet Cruze) 300
Комбинированный фонарь 300
Стоп-сигнал в заднем бампере 300
Подсветка номерного знака 300
Дополнительный стоп-сигнал 300
Выключатель стоп-сигналов 301
Повторитель указателя поворота 301
Противотуманные фары 301
Лампа освещения салона 302
Лампа подсветки багажного отделения 302
Переключатель корректора фар (Suzuki Ignis (модели до 2003 г)) 302
Выключатель противотуманных фонарей 302
Выключатель противотуманных фар 302
Реле противотуманных фар 302
Привод корректора фар (Suzuki Ignis (модели с 2003 г)) 303
Переключатель света фар (Suzuki Ignis (модели с 2003 г)) 303
Система освещения в дневное время 303
Блок управления освещением 303
Указатели поворота и аварийная сигнализация 305
Комбинация приборов 306
Снятие и установка 306
Проверка 306
Указатель уровня топлива 306
Датчик уровня топлива 307
Указатель температуры охлаждающей жидкости 307
Датчик аварийного давления масла 307
Датчик уровня тормозной жидкости 307
Датчик включения стояночного тормоза 308
Стеклоочистители и стеклоомыватели 308
Электропривод стеклоподъемников 313
Центральный замок (Suzuki Ignis (модели до 2003 г), Suzuki Swift, Chevrolet Cruze) 315
Центральный замок (Suzuki Ignis (модели с 2003 г)) 316
Система дистанционного управления центральным замком (Suzuki Ignis (модели до 2003 г), Suzuki Swift) 318
Система дистанционного управления центральным замком (Suzuki Ignis (модели с 2003 г)) 319
Система дистанционного управления центральным замком (Chevrolet Cruze) 320
Обогреватель заднего стекла 321
Электропривод зеркал 322
Обогреватель зеркал 323
Подогреватель сидений (Suzuki Ignis (модели до 2003 г)) 323
Подогреватель сиденья (Chevrolet Cruze) 323
Подогреватель сидений (Suzuki Ignis (модели с 2003 г)) 323
Информационный дисплей (Suzuki Ignis (модели с 2003 г)) 324
Иммобилайзер 325
Основные технические данные системы электрооборудования кузова 327
Схемы электрооборудования 328
Обозначения, применяемые на схемах электрооборудования 328
Коды цветов проводов 331
Расположение разъемов и точек заземления 332
Схемы электрооборудования 342
Схема А-1 Система запуска 342
Схема А-2 Система зарядки 342
Схема А-3 Система зажигания 343
Схема А-4 Система охлаждения 343
Схема А-5 Система управления двигателем 344
Схема А-5 Система управления двигателем (продолжение) 345
Схема В-1 Очистители и омыватели лобового стекла 346
Схема В-2 Очистители и омыватели заднего стекла 346
Схема В-4 Электропривод стеклоподъемников 347
Схема В-3 Обогреватель заднего стекла 348
Схема В-5 Центральный замок 348
Схема В-7 Электропривод зеркал 349
Схема В-9 Звуковой сигнал 349
Схема С-1 Комбинация приборов (измерительный приборы и ука-затели) 350
Схема С-2 Комбинация приборов 350
Схема D-1 Фары 352
Схема D-2 Габариты и подсветка номерного знака 352
Схема D-3 Противотуманные фары 353
Схема D-4 Подсветка 353
Схема D-5 Освещение салона 354
Схема D-6 Указатели поворота и аварийная сигнализация 354
Схема D-7 Стоп-сигналы 355
Схема D-8 Фонари заднего хода 355
Схема E-1 Система отопления и кондиционирования 356
Схема F-1 Аудиосистема 356
Схема F-2 Прикуриватель 357
Схема F-3 Зуммер 357
Схема G-1 Система управления АКПП 358
Схема G-3 Усилитель рулевого управления 359
Схема G-4 Система пассивной безопасности 359
Схема G-5 Антиблокировочная система тормозов (ABS) 360
Разъемы 361
Схемы электрооборудования (дополнение (Suzuki Swift c 2003 г)) 365
Схема А-5 Система управления двигателем 365
Схема В-5 Центральный замок 367
Схема В-11 Подогреватель сиденья 368
Схема С-1 Комбинация приборов (измерительные приборы и ука-затели) 369
Схема Е-1 Отопитель и кондиционер 370
Схема G-1 Система управления АКПП 371
Разъемы 372
Схемы электрооборудования (дополнение (Suzuki Ignis)) 376
Схема А-1 Система запуска 376
Схема А-2 Система зарядки 376
Схема А-3 Иммобилайзер 377
Схема А-5 Система зажигания 378
Схема А-6 Система управления двигателем 379
Схема В-1 Очистители и омыватели лобового стекла 381
Схема В-2 Очистители и омыватели заднего стекла 381
Схема В-3 Обогреватель заднего стекла 382
Схема В-4 Электропривод стеклоподъемников 382
Схема В-5 Центральный замок 383
Схема В-6 Электропривод зеркал 384
Схема В-8 Подогреватель сидений 385
Схема С-1 Комбинация приборов (измерительный приборы и ука-затели) 386
Схема С-2 Комбинация приборов (индикаторы) 387
Схема D-1 Фары 389
Схема D-2 Корректор фар 390
Схема D-3 Габариты и подсветка номерного знака 391
Схема D-4 Противотуманные фары 392
Схема D-5 Противотуманный фонарь 392
Схема D-6 Подсветка 393
Схема D-7 Освещение салона 394
Схема D-8 Указатели поворота и аварийная сигнализация 395
Схема D-9 Стоп-сигналы 396
Схема D-10 Фонарь заднего хода 396
Схема Е-1 Отопитель и кондиционер 397
Схема F-1 Аудиосистема и прикуриватель 398
Схема F-2 Информационный дисплей 399
Схема F-3 Зуммер 400
Схема F-5 Часы 400
Схема G-1 Система управления АКПП 401
Схема G-2 Усилитель рулевого управления 402
Схема G-3 Система пассивной безопасности (SRS) 403
Разъемы 404
Схемы электрооборудования (дополнение (Chevrolet Cruse)) 410
Схема А-2 Система зарядки 410
Схема А-5 Система управления двигателем 411
Схема В-5 Центральный замок 413
Схема В-11 Подогреватель сидений 413
Схема С-1 Комбинация приборов (измерительные приборы и ука-затели) 414
Схема С-3 Комбинация приборов (индикаторы) 415
Схема D-4 Подсветка 416
Схема D-6 Указатели поворота и аварийная сигнализация 417
Схема Е-1 Отопитель и кондиционер 417
Схема Е-2 Кондиционер с автоматическим управлением 418
Схема G-1 Система управления АКПП 419
Схема G-7 Система перераспределения крутящего момента (EMCD) 420
Разъемы 421
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей 1 В комплект входит несколько ключей В зависимости от комплектации модели ключи бывают с системой иммобилайзера и без нее Любой ключ позволяет запустить двигатель, отпереть все двери, в том числе и заднюю дверь Примечание: перепишите номер ключа и храните его в надежном месте Если Вы потеряете ключ, дубликат может быть изготовлен Вашим дилером фирмы "Suzuki" по номеру Suzuki Swift, Chevrolet Cruze Suzuki Ignis 2 Для отпирания/запирания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его в направлении, указанном на рисунке стрелкой Suzuki Swift, Chevrolet Cruze Suzuki Ignis ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно Руководство по эксплуатации Панель приборов (Suzuki Swift, Chevrolet Cruze) 1 выключатель передних противотуманных фар, 2 выключатель обогревателя боковых зеркал, 3 выключатель складывания боковых зеркал, 4 панель управления положением боковых зеркал, 5 переключатель света фар и указателей поворота, 6 комбинация приборов, 7 переключатель управления стеклоочистителем и омывателем, 8 выключатель аварийной сигнализации, 9 выключатель обогревателя стекла задней двери, 10 подушка безопасности водителя, 11 замок зажигания, 12 рычаг привода замка капота Панель приборов (Suzuki Swift, Chevrolet Cruze) (продолжение) 1 панель управления стеклоподъемниками, 2 звуковой сигнал, 3 панель управления кондиционером и отопителем, 4 подушка безопасности переднего пассажира, 5 фальшфейер, 6 подстаканник, 7 вещевой ящик, 8 подставка, 9 пепельница, 10 прикуриватель, 11 подставка, 12 подстаканник, 13 рычаг привода замка лючка топливно-заливной горловины Пример текста из раздела " Подвеска передняя подвеска ":
5 При помощи специнструмента запрессуйте ступицу колеса (1) в поворотный кулак (2) Соедините поворотный кулак со стойкой и рычагом передней подвески Проверка 1 Проверьте колесный диск на отсутствие повреждений и коррозии на посадочной поверхности диска Диски, имеющие значительные повреждения необходимо заменить 2 Проверьте болты ступицы на отсутствие износа, повреждения, люфта Замените повреждённые болты на новые При обнаружении люфта в посадки шпильки в ступицу, замените и шпильки и ступицу 3 Измерьте осевой зазор подшипника, как показано на рисунке Если зазор превышает максимально допустимый, замените подшипник Максимально допустимый осевой зазор0,1 мм 4 Вращая ступицу проверьте подшипник на отсутствие посторонних шумов или неравномерность вращения При обнаружении неисправностей замените подшипник Стойка передней подвески Снятие и установка Примечание: Установка производится в порядке, обратном снятию; При установке пользуйтесь сборочным рисунком "Передняя подвеска"; Моменты затяжки указаны в тексте и на сборочном рисунке 1 Снимите переднее колесо Момент затяжки: Кроме Ignis выпуска с 102003 г 85 Н ?м Ignis выпуска с 102003 г 95 Н ?м 2 Снимите стопорное кольцо (1) и отсоедините тормозной шланг от стойки передней подвески 3 Отверните болты (2) Момент затяжки: Ignisвыпуска до 102003 г 105 Н ?м Ignis выпуска с 102003 г 115 Н ?м Suzuki Swift 100 Н ?м Chevrolet Cruze 110 Н ?м 4 Отверните гайки (1), крепления стойки к кузову Момент затяжки: Кроме Suzuki Swif 23 Н ?м Suzuki Swift 26 Н ?м Примечание: придерживайте стойку руками 5 Снимите стойку передней подвески Разборка 1 С помощью специнструмента (1) сожмите пружину (2), до тех пор пока пружина не будет прижиматься к верхнему и нижнему седлам (3) Стойка передней подвески 1 гайка, 2 верхняя опора стойки 3 подшипник, 4 верхнее седло пружины, 5 ограничитель хода подвески, 6 пружина, 7 амортизатор, 8 нижнее седло пружины, 9 болт Пример текста из раздела " Подвеска задняя подвеска ":
4 Слейте масло из редуктора заднего моста (см главу "Техническое обслуживание и общие процедуры проверки и регулировки") Моменты затяжки: Заливная пробка50 Н ?м Сливная пробка 55 Н ?м 5 Отсоедините трос (1) от рычага (2) стояночного тормоза и тормозного щита 6 Отверните болты крепления тормозного щита 7 Отсоедините тормозную трубку (2) от тормозного цилиндра Примечание: для предотвращения утечек тормозной жидкости наденьте колпачок (3) штуцера прокачки на тормозную трубку (2) 8 Снимите датчик частоты вращения колеса (1) 9 С помощью специального инструмента извлеките полуось в сборе с тормозным щитом из заднего моста 10 Снимите датчик частоты вращения колеса (ABS) 11 С помощью спецприспособления сточите две стороны (3) стопорного кольца (1) полуоси (2), как показано на рисунке Примечание: не повредите полуось 12 С помощью зубила снимите стопорное кольцо 13 С помощью специального приспособления снимите подшипник (1) с вала полуоси и щит тормозного механизма (2) 14 С помощью пресса (2) выпрессуйте шпильку (1) крепления колеса 15 Установите шпильку (1) крепления колеса а) Установите шпильку (1) крепления колеса в ступицу (4) совместив шлицы б) Установите на шпильку прокладку (3) и с помощью гайки (2) запрессуйте ее 16 С помощью пресса (4) установите подшипник (2) и стопорное кольцо (3) 17 Проверьте длину полуоси Номинальное расстояние "А": Ignis выпуска до 102003 г: Левая сторона 657,5 мм Правая сторона 785,5 мм Ignis выпуска с 102003 г: Левая сторона 792,0 мм Правая сторона 673,0 мм 18 Нанесите специальную консистентную смазку на сальник (1) и герметик на балку (2) заднего моста Примечание: перед нанесением нового герметика удалите старый Пример текста из раздела " Тормозная система ":
Внимание: не повредите тормозной шланг при откручивании болта Момент затяжки23 Н ?м 4 Отверните болты (1) крепления суппорта Момент затяжки26 Н ?м Примечание: при установке нанесите на болт смазку, не повреждающую резину 5 Снимите суппорт Примечание: Установка производится в порядке, обратном снятию После установки прокачайте тормозную систему (см раздел "Прокачка тормозной системы") Разборка и сборка Примечание: перед разборкой протрите суппорт ветошью, смоченной тормозной жидкостью 1 Поместите ветошь во внутреннюю часть суппорта Для выдавливания поршня подайте сжатый воздух через входное отверстие цилиндра Внимание: для предотвращения неожиданного выскакивания поршня из цилиндра сжатый воздух в цилиндр подавайте осторожно 2 Извлеките пыльник 3 Используя спецприспособление, уплотняющую манжету из тормозного цилиндра Внимание: не повредите внутреннюю поверхность тормозного цилиндра 4 Снимите штуцер прокачки Примечание: Установка производится в порядке, обратном снятию При установке расположите пыльник (1), как показано на рисунке Тормозной диск Снятие и установка Примечание: установка производится в порядке, обратном снятию 1 Поддомкратьте автомобиль и снимите передние колеса Момент затяжки 85 Н ?м 2 Отверните болты крепления скобы суппорта и снимите скобу Момент затяжки 85 Н ?м 3 Заверните два болта М8, как показано на рисунке, и снимите тормозной диск Примечание: заворачивайте болты поочередно на несколько оборотов до тех пор, пока тормозной диск не снимется Передние тормозные механизмы 1 скоба суппорта, 2 пыльник, 3 суппорт, 4 поршень, 5 уплотняющая манжета, 6 пыльник, 7 тормозная колодка, 8 штуцер прокачки, 9 колпачок штуцера прокачки, 10 удерживающий пластинчатый вкладыш, 11 антискрипные прокладки (кроме Ignis выпуска с 102003 г), 12 болт, 13 тормозной диск, 14 направляющий палец Пример текста из раздела " Кузов ":
Передний бампер Снятие и установка Внимание: Не снимайте передний бампер в одиночку, он может упасть и травмировать вас При снятии и установке переднего бампера будьте осторожны, не поцарапайте сам бампер и окрашенные поверхности кузова Чтобы не повредить руки, работайте в перчатках 1 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" 2 Установка производится в порядке, обратном снятию Задний бампер Снятие и установка Внимание: Не снимайте задний бампер в одиночку, он может упасть и травмировать вас При снятии и установке заднего бампера будьте осторожны, не поцарапайте сам бампер и окрашенные поверхности кузова Чтобы не повредить руки, работайте в перчатках 1 При снятии заднего бампера руководствуйтесь сборочным рисунком "Задний бампер" 2 Установка производится в порядке, обратном снятию Вентиляционная решетка Снятие и установка 1 Снимите стеклоочистители (см главу "Электрооборудование кузова") 2 Отсоедините фиксаторы, откройте капот и снимите вентиляционную решетку 3 При снятии руководствуйтесь сборочным рисунком "Вентиляционная решетка" 4 Установка производится в порядке, обратном снятию Решетка радиатора Снятие и установка 1 При снятии руководствуйтесь сборочным рисунком "Решетка радиатора" 2 Установка производится в порядке, обратном снятию Решетка радиатора (Chevrolet Cruze) Решетка радиатора (кроме Chevrolet Cruze) Кузов Передний бампер (Chevrolet Cruze) 1 боковой держатель, 2 заглушка, 3 передний бампер Задний бампер (Chevrolet Cruze) 1 заглушка, 2 задний бампер Задний бампер (кроме Chevrolet Cruze) 1 держатель, 2 винт, 3 задний бампер, 4 болт Передний бампер (кроме Chevrolet Cruze) 1 передний бампер, 2 винт
