Книга: TOYOTA COROLLA E160 бензин с 2013 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Третий Рим
-21%
Книга: TOYOTA COROLLA E160 (б) с 2013 г.в., рем., экспл., то, ЦВЕТ. фото., сер. РБП | Третий Рим
Тойота Королла – автомобиль, достойный во всех отношениях, не случайно эта модель выпускается вот уже в одиннадцатом поколении и с каждым разом она становится все более технологичной, красивой и востребованной. Почти пятьдесят лет Тойота Королла с нами и за это время автомобиль получил звание самого продаваемого в мире. С каждым годом число владельцев Тойоты Короллы возрастает и, конечно, появляется необходимость в качественном руководстве по использованию и ремонту авто всех имеющихся поколений.

Чтобы машина была всегда на ходу и исправно выполняла свою работу, водителю потребуется кое-что знать и уметь в области обслуживания техники и правильной эксплуатации. Восполнить некоторые пробелы в своих знаниях и обновить то, что уже известно, поможет цветное руководство по ремонту Toyota Corolla E160. В этом мануале дана полная информация обо всём, что касается эксплуатации и починки, техобслуживания, устройства и электрооборудования одиннадцатого поколения знаменитой модели (выпускается с 2013 года). Машина работает на бензиновых силовых агрегатах объемом 1,33 литра (1NR-FE), 1,6 литра (1ZR-FE) и 1,8 литра (2ZR-FE). Новая книга вышла в серии «Ремонт без проблем» от известного издательства «Третий Рим». Прекрасное оформление данного мануала – бесспорное преимущество, цветные фотографии на белой бумаге, четкая печать и удобное расположение материала позволяют быстро «схватывать» информацию и выполнять указания авторов на практике. К тому же руководство по ремонту Тойота Королла Е 160 написано очень доступно, но при этом на высоком профессиональном уровне, поскольку в издательстве задействованы только практикующие авторы, опытные автомеханики.

Как обычно, в качественном пособии, на первых страницах книги раскрываются общие автомобильные темы, в том числе и правила техники безопасности во время ремонта или вождения. Затем следует обзор конструкции Тойоты с фотографиями всех составляющих автомобиля и описанием их технических данных. А затем представлена подробная инструкция по эксплуатации TOYOTA COROLLA E160, так что автовладелец машины будет уверен в технике и в своих действиях, сидя за рулем. Кроме того, в мануале имеется глава по техобслуживанию машин данной марки согласно предписаниям производителя, указан график выполнения профилактических процедур. Цветные электросхемы TOYOTA COROLLA E160, которые есть в отдельном разделе пособия, помогут пользователю сориентироваться при регулировке или ремонте электроники машины, правильно осуществить необходимые действия. Мануалы серии «Ремонт без проблем» действительно нацелены на практическую помощь автомобилисту. Поэтому в руководстве приведены четкие пошаговые рекомендации по диагностике и ремонту в различных ситуациях, в зависимости от того, какая именно часть машины требует вмешательства. Цветные фотографии упрощают понимание и выполнение на практике различных ремонтных работ.


Показать Оглавление
Скрыть Оглавление

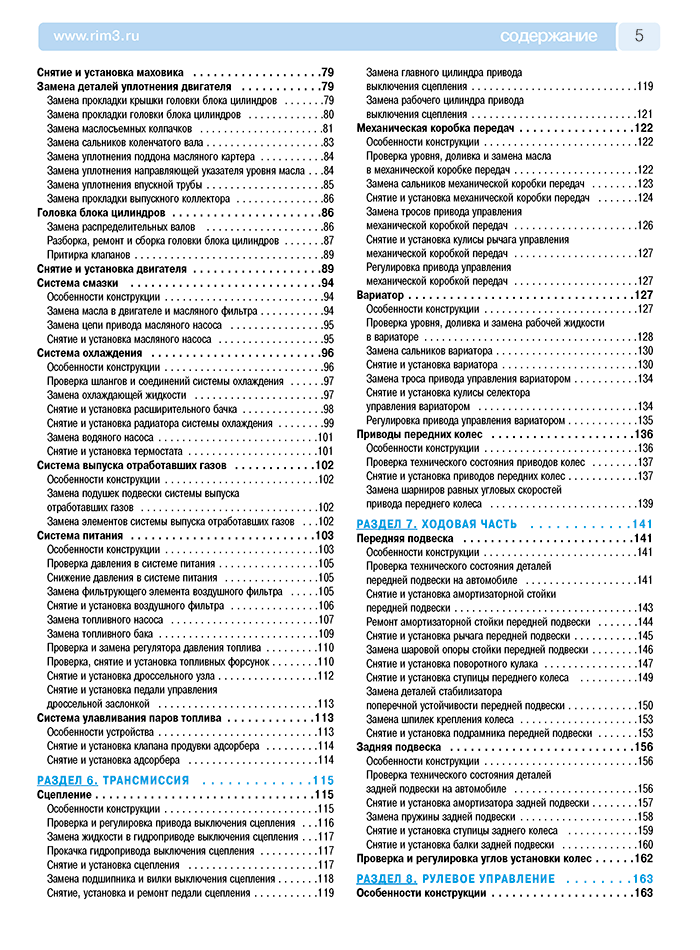

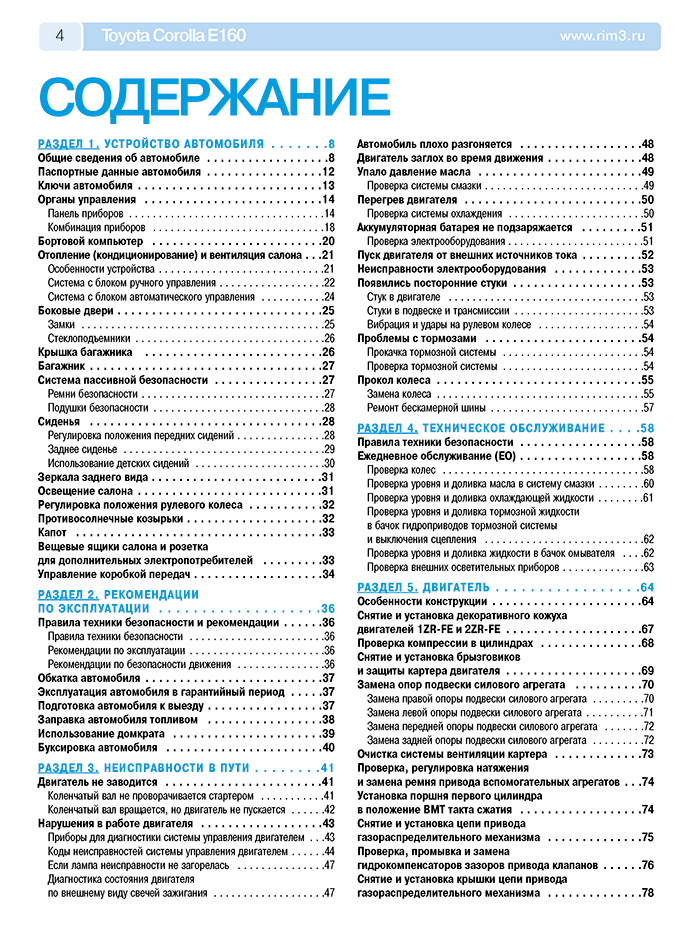

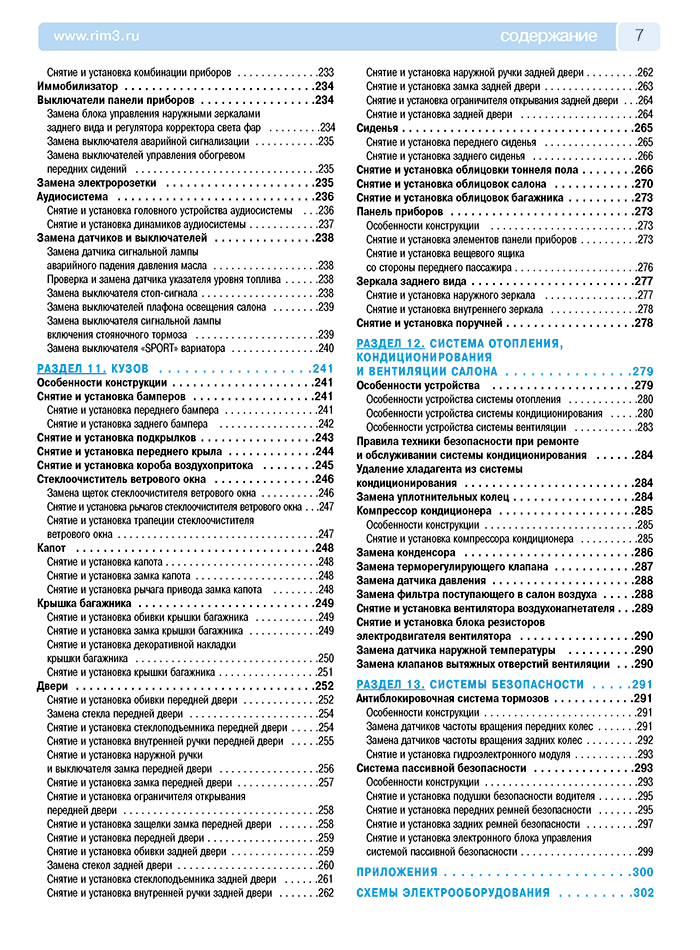

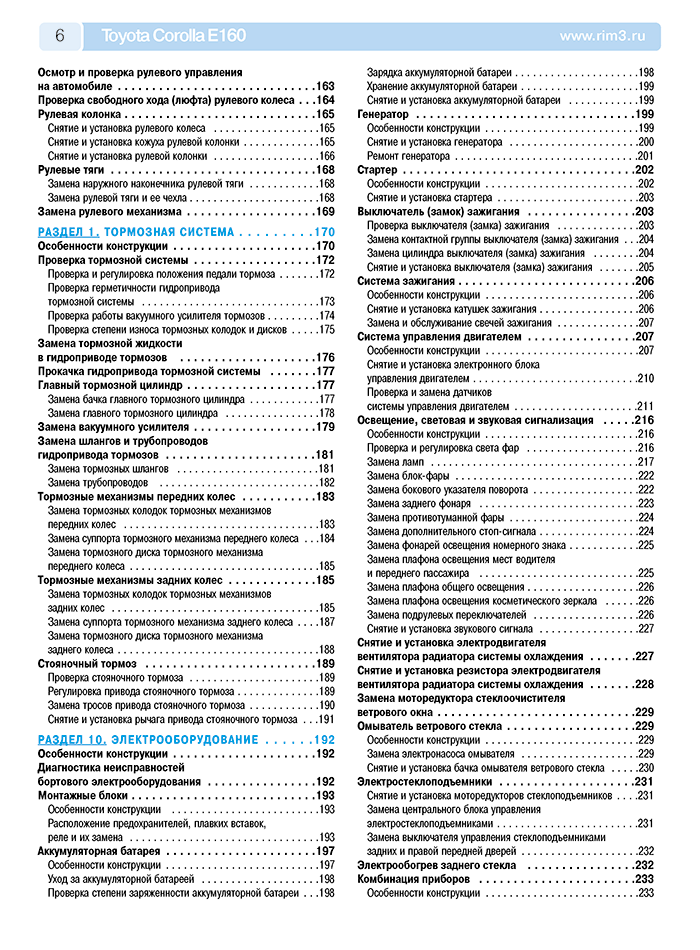

Оглавление

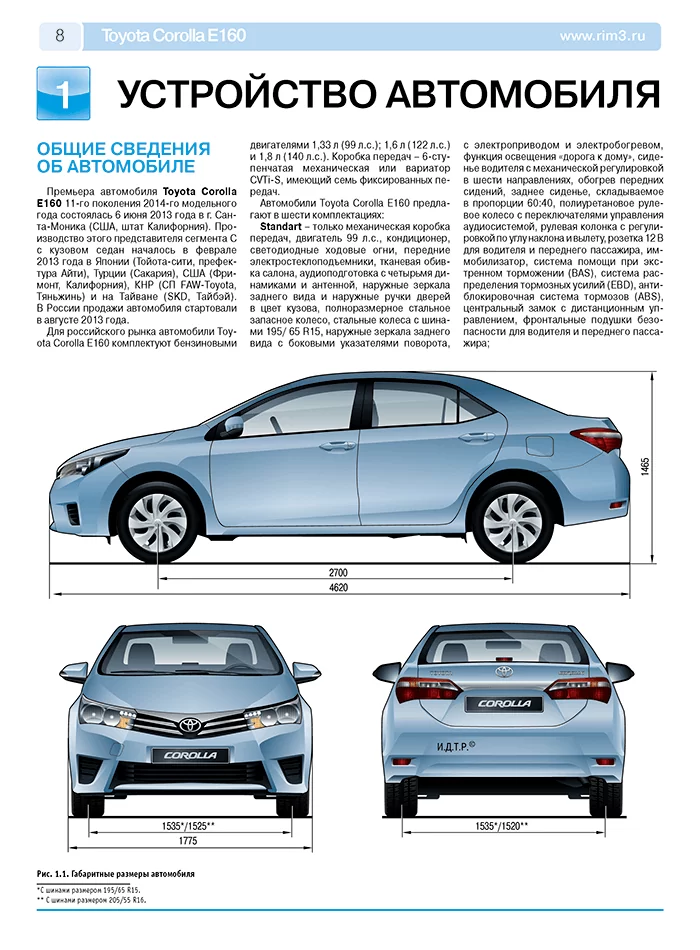

РАЗДЕЛ 1 УСТРОЙСТВО АВТОМОБИЛЯ 8
Общие сведения об автомобиле 8
Паспортные данные автомобиля 12
Ключи автомобиля 13
Органы управления 14
Панель приборов 14
Комбинация приборов 18
Бортовой компьютер 20
Отопление (кондиционирование) и вентиляция салона  21
Особенности устройства 21
Система с блоком ручного управления 22
Система с блоком автоматического управления 24
Боковые двери 25
Замки 25
Стеклоподъемники 26
Крышка багажника 26
Багажник 27
Система пассивной безопасности 27
Ремни безопасности 27
Подушки безопасности 28
Сиденья 28
Регулировка положения передних сидений 28
Заднее сиденье 29
Использование детских сидений 30
Зеркала заднего вида 31
Освещение салона 31
Регулировка положения рулевого колеса 32
Противосолнечные козырьки 32
Капот 33
Вещевые ящики салона и розетка
для дополнительных электропотребителей 33
Управление коробкой передач 34

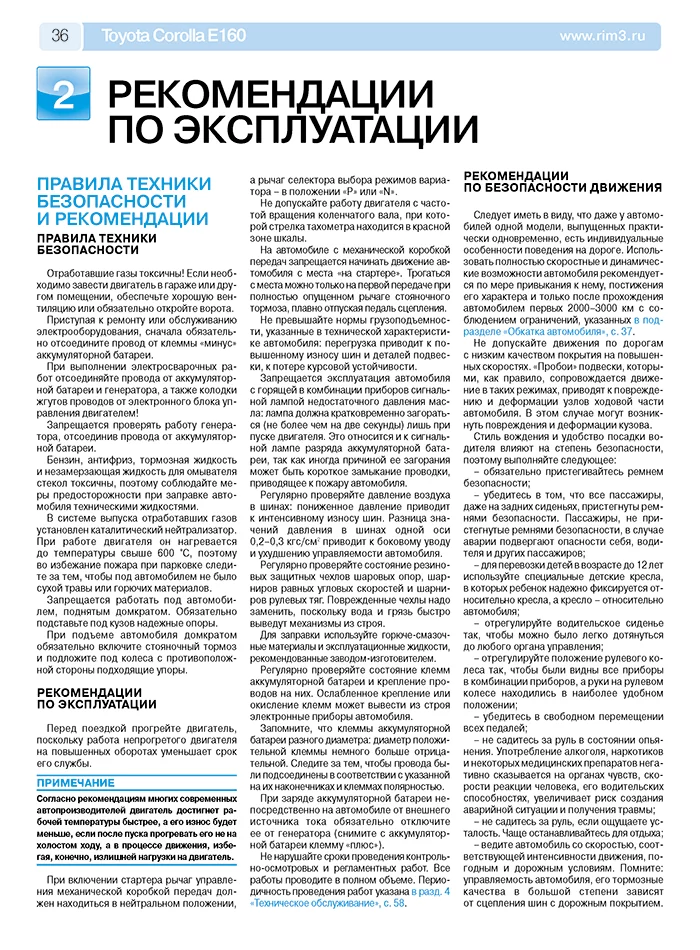

РАЗДЕЛ 2 РЕКОМЕНДАЦИИ
ПО ЭКСПЛУАТАЦИИ 36
Правила техники безопасности и рекомендации 36
Правила техники безопасности 36
Рекомендации по эксплуатации 36
Рекомендации по безопасности движения 36
Обкатка автомобиля 37
Эксплуатация автомобиля в гарантийный период 37
Подготовка автомобиля к выезду 37
Заправка автомобиля топливом 38
Использование домкрата 39
Буксировка автомобиля 40

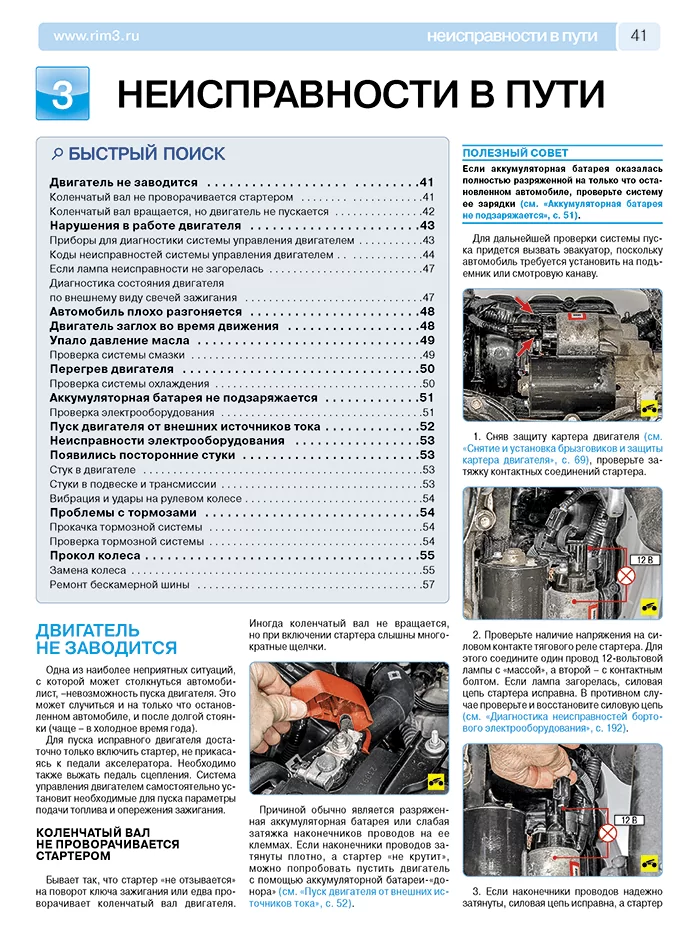

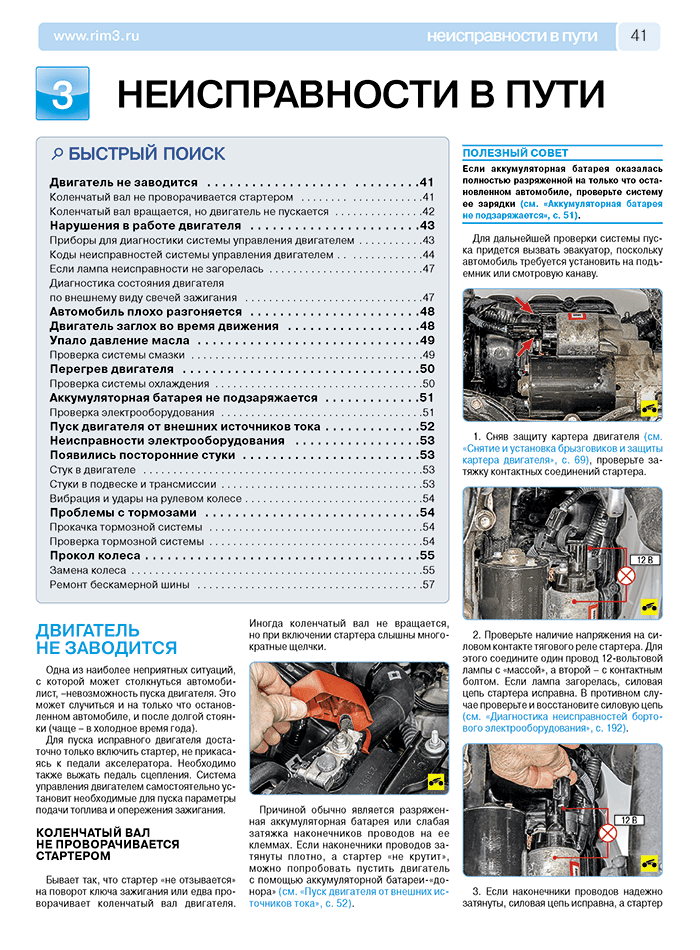

РАЗДЕЛ 3 НЕИСПРАВНОСТИ В ПУТИ 41
Двигатель не заводится 41
Коленчатый вал не проворачивается стартером 41
Коленчатый вал вращается, но двигатель не пускается 42
Нарушения в работе двигателя 43
Приборы для диагностики системы управления двигателем  43
Коды неисправностей системы управления двигателем 44
Если лампа неисправности не загорелась 47
Диагностика состояния двигателя
по внешнему виду свечей зажигания 47
Автомобиль плохо разгоняется 48
Двигатель заглох во время движения 48
Упало давление масла 49
Проверка системы смазки 49
Перегрев двигателя 50
Проверка системы охлаждения 50
Аккумуляторная батарея не подзаряжается 51
Проверка электрооборудования 51
Пуск двигателя от внешних источников тока 52
Неисправности электрооборудования 53
Появились посторонние стуки 53
Стук в двигателе 53
Стуки в подвеске и трансмиссии 53
Вибрация и удары на рулевом колесе 54
Проблемы с тормозами 54
Прокачка тормозной системы 54
Проверка тормозной системы 54
Прокол колеса 55
Замена колеса 55
Ремонт бескамерной шины 57

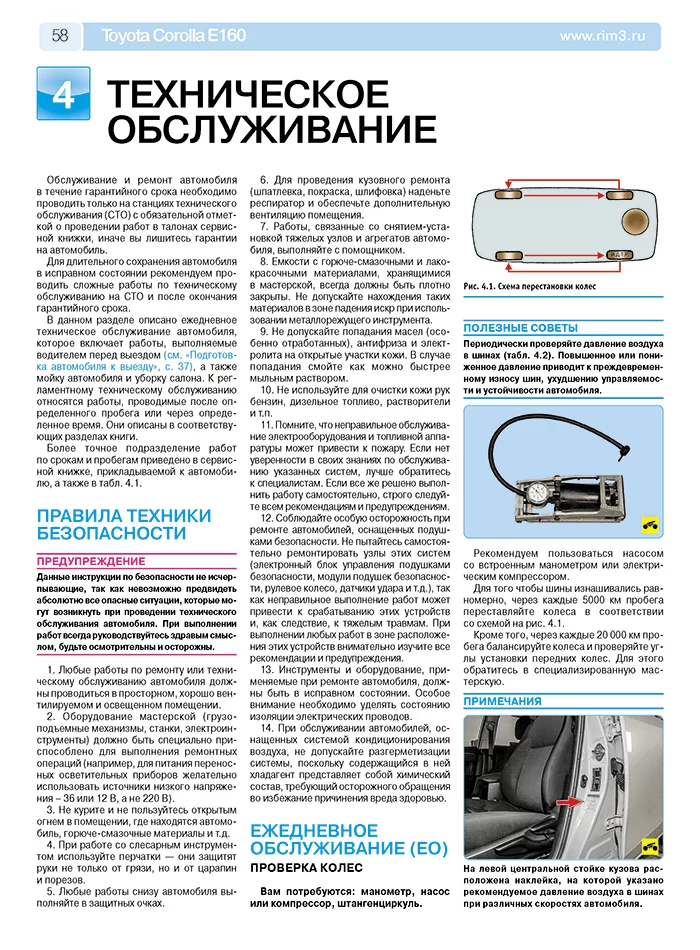

РАЗДЕЛ 4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ    58
Правила техники безопасности 58
Ежедневное обслуживание (ЕО) 58
Проверка колес 58
Проверка уровня и доливка масла в систему смазки 60
Проверка уровня и доливка охлаждающей жидкости 61
Проверка уровня и доливка тормозной жидкости
в бачок гидроприводов тормозной системы
и выключения сцепления 62
Проверка уровня и доливка жидкости в бачок омывателя  62
Проверка внешних осветительных приборов 63

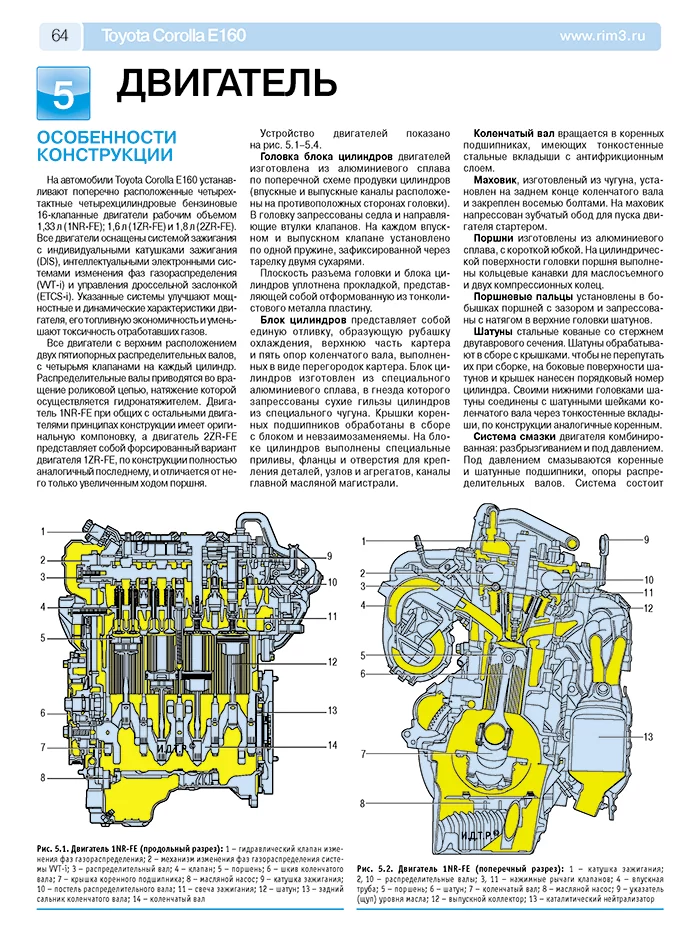

РАЗДЕЛ 5 ДВИГАТЕЛЬ 64
Особенности конструкции 64
Снятие и установка декоративного кожуха,
двигателей 1ZR-FE и 2ZR-FE 67
Проверка компрессии в цилиндрах 68
Снятие и установка брызговиков
и защиты картера двигателя 69
Замена опор подвески силового агрегата 70
Замена правой опоры подвески силового агрегата 70
Замена левой опоры подвески силового агрегата 71
Замена передней опоры подвески силового агрегата 72
Замена задней опоры подвески силового агрегата 72
Очистка системы вентиляции картера 73
Проверка, регулировка натяжения
и замена ремня привода вспомогательных агрегатов  74
Установка поршня первого цилиндра
в положение ВМТ такта сжатия 74
Снятие и установка цепи привода
газораспределительного механизма 75
Проверка, промывка и замена
гидрокомпенсаторов зазоров привода клапанов 76
Снятие и установка крышки цепи привода
газораспределительного механизма 78
Снятие и установка маховика 79
Замена деталей уплотнения двигателя 79
Замена прокладки крышки головки блока цилиндров 79
Замена прокладки головки блока цилиндров 80
Замена маслосъемных колпачков 81
Замена сальников коленчатого вала 83
Замена уплотнения поддона масляного картера 84
Замена уплотнения направляющей указателя уровня масла  84
Замена уплотнения впускной трубы 85
Замена прокладки выпускного коллектора 86
Головка блока цилиндров 86
Замена распределительных валов 86
Разборка, ремонт и сборка головки блока цилиндров 87
Притирка клапанов 89
Снятие и установка двигателя 89
Система смазки 94
Особенности конструкции 94
Замена масла в двигателе и масляного фильтра 94
Замена цепи привода масляного насоса 95
Снятие и установка*Шсляного насоса 95
Система охлаждения 96
Особенности конструкции 96
Проверка шлангов и соединений системы охлаждения 97
Замена охлаждающей жидкости 97
Снятие и установка расширительного бачка 98
Снятие и установка радиатора системы охлаждения 99
Замена водяного насоса 101
Снятие и установка термостата 101
Система выпуска отработавших газов  102
Особенности конструкции 102
Замена подушек подвески системы выпуска
отработавших газов 102
Замена элементов системы выпуска отработавших газов  102
Система питания 103
Особенности конструкции 103
Проверка давления в системе питания 105
Снижение давления в системе питания 105
Замена фильтрующего элемента воздушного фильтра 105
Снятие и установка воздушного фильтра 106
Замена топливного насоса 107
Замена топливного бака 109
Проверка и замена регулятора давления топлива 110
Проверка, снятие и установка топливных форсунок 110
Снятие и установка дроссельного узла 112
Снятие и установка педали управления
дроссельной заслонкой 113
Система улавливания паров топлива 113
Особенности устройства 113
Снятие и установка клапана продувки адсорбера 114
Снятие и установка адсорбера - 114

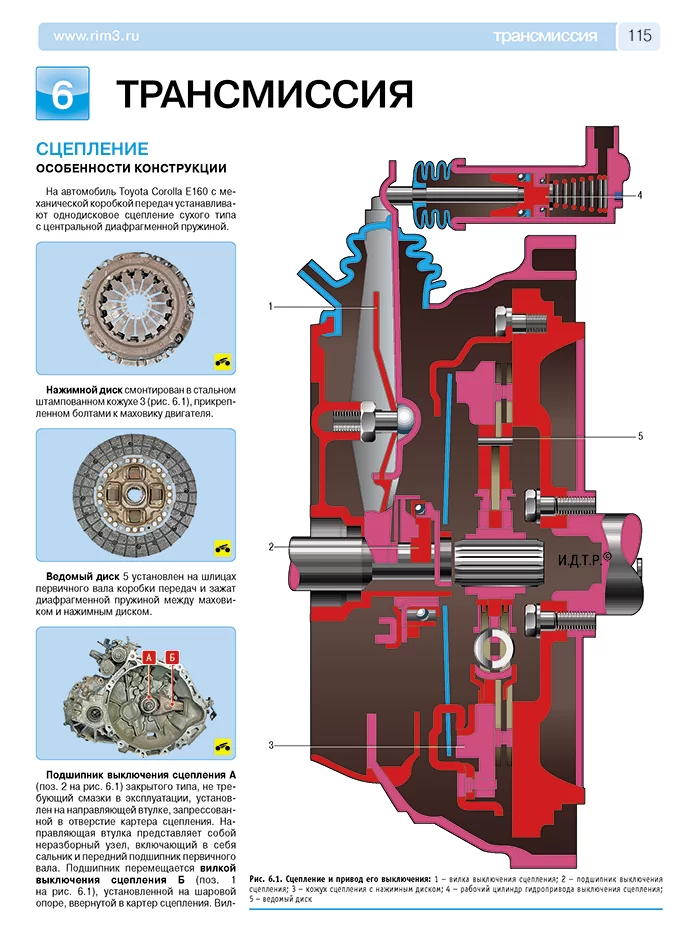

РАЗДЕЛ 6 ТРАНСМИССИЯ 115
Сцепление 115
Особенности конструкции 115
Проверка и регулировка привода выключения сцепления 116
Замена жидкости в гидроприводе выключения сцепления  117
Прокачка гидропривода выключения сцепления 117
Снятие и установка сцепления 117
Замена подшипника и вилки выключения сцепления 118
Снятие, установка и ремонт педали сцепления 119
Замена главного цилиндра привода
выключения сцепления 119
Замена рабочего цилиндра привода
выключения сцепления 121
Механическая коробка передач 122
Особенности конструкции 122
Проверка уровня, доливка и замена масла
в механической коробке передач 122
Замена сальников механической коробки передач 123
Снятие и установка механической коробки передач 124
Замена тросов привода управления
механической коробкой передач 126
Снятие и установка кулисы рычага управления
механической коробкой передач 127
Регулировка привода управления
механической коробкой передач 127
Вариатор 127
Особенности конструкции 127
Проверка уровня, доливка и замена рабочей жидкости
в вариаторе 128
Замена сальников вариатора 130
Снятие и установка вариатора 130
Замена троса привода управления вариатором 134
Снятие и установка кулисы селектора
управления вариатором 134
Регулировка привода управления вариатором 135
Приводы передних колес 136
Особенности конструкции 136
Проверка технического состояния приводов колес 137
Снятие и установка приводов передних колес 137
Замена шарниров равных угловых'скоростей
привода переднего колеса 139

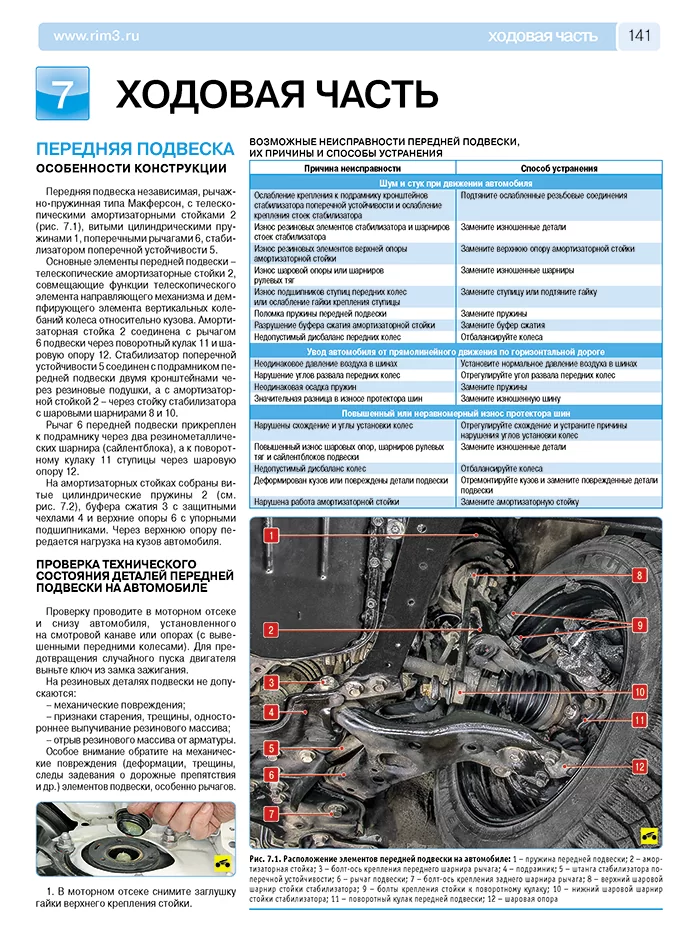

РАЗДЕЛ 7 ХОДОВАЯ ЧАСТЬ 141
Передняя подвеска 141
Особенности конструкции , 141
Проверка технического состояния деталей
передней подвески на автомобиле 141
Снятие и установка амортизаторной стойки
передней подвески 143
Ремонт амортизаторной стойки передней подвески 144
Снятие и установка рычага передней подвески 145
Замена шаровой опоры стойки передней подвески 146
Снятие и установка поворотного кулака 147
Снятие и установка ступицы переднего колеса 149
Замена деталей стабилизатора
поперечной устойчивости передней подвески 150
Замена шпилек крепления колеса 153
Снятие и установка подрамника передней подвески 153
Задняя подвеска 156
Особенности конструкции 156
Проверка технического состояния деталей
задней подвески на автомобиле 156
Снятие и установка амортизатора задней подвески 157
Замена пружины задней подвески 158
Снятие и установка ступицы заднего колеса 159
Снятие и установка балки задней подвески 160
Проверка и регулировка углов установки колес 162

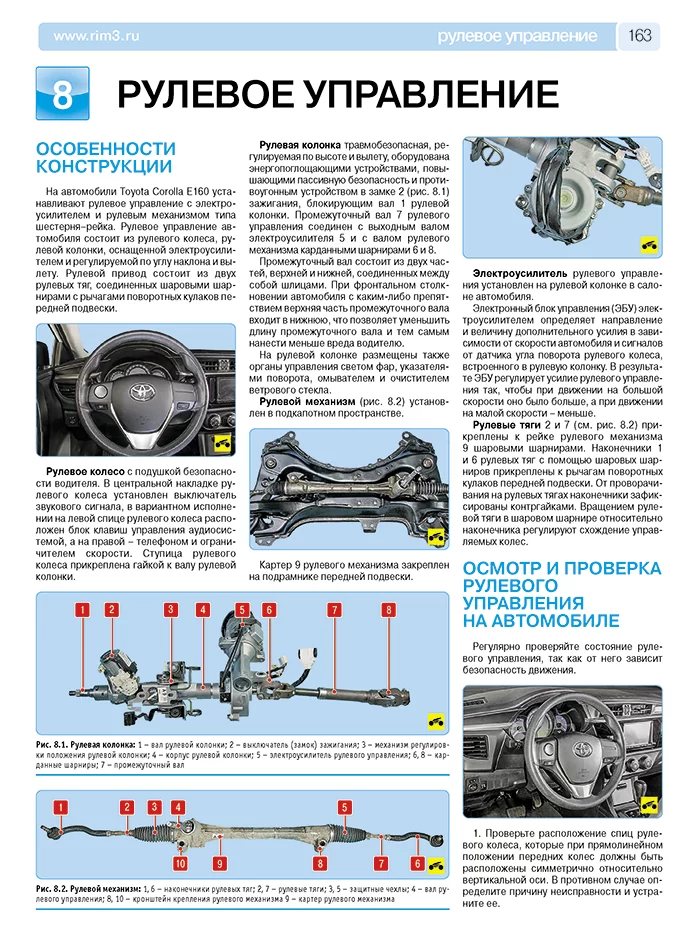

РАЗДЕЛ 8 РУЛЕВОЕ УПРАВЛЕНИЕ 163
Особенности конструкции 163
Осмотр и проверка рулевого управления
на автомобиле 163
Проверка свободного хода (люфта) рулевого колеса  164
Рулевая колонка 165
Снятие и установка рулевого колеса 165
Снятие и установка кожуха рулевой колонки 165
Снятие и установка рулевой колонки 166
Рулевые тяги 168
Замена наружного наконечника рулевой тяги 168
Замена рулевой тяги и ее чехла 168
Замена рулевого механизма 169

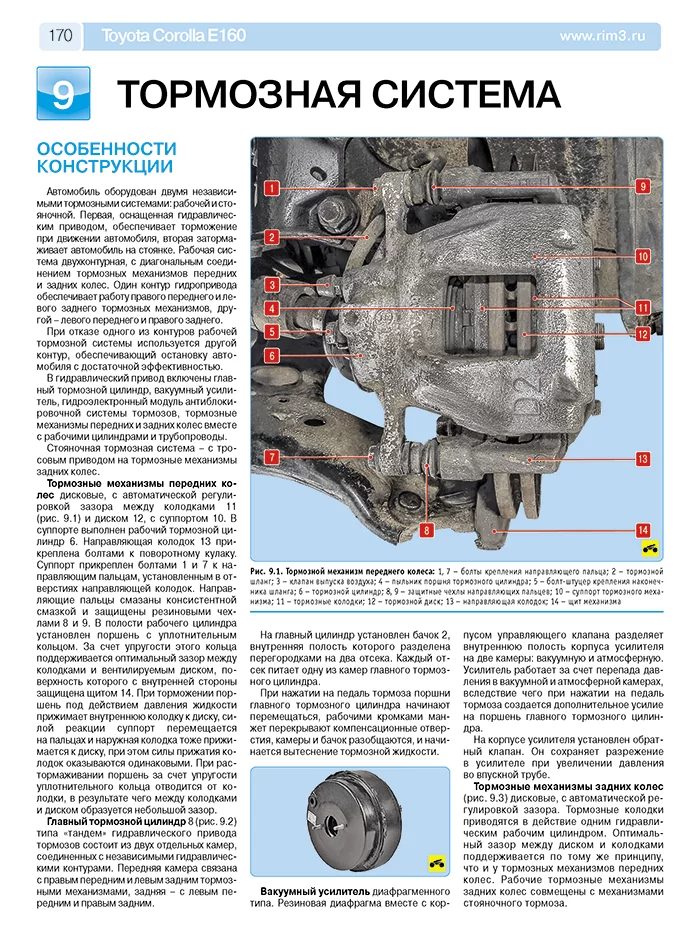

РАЗДЕЛ 1 • ТОРМОЗНАЯ СИСТЕМА 170
Особенности конструкции 170
Проверка тормозной системы 172
Проверка и регулировка положения педали тормоза 172
Проверка герметичности гидропривода
тормозной системы 173
Проверка работы вакуумного усилителя тормозов 174
Проверка степени износа тормозных колодок и дисков 175
Замена тормозной жидкости
в гидроприводе тормозов 176
Прокачка гидропривода тормозной системы 177
Главный тормозной цилиндр 177
Замена бачка главного тормозного цилиндра 177
Замена главного тормозного цилиндра 178
Замена вакуумного усилителя 179
Замена шлангов и трубопроводов
гидропривода тормозов   181
Замена тормозных шлангов 181
Замена трубопроводов 182
Тормозные механизмы передних колес 183
Замена тормозных колодок тормозных механизмов
передних колес 183
Замена суппорта тормозного механизма переднего колеса  184
Замена тормозного диска тормозного механизма
переднего колеса 185
Тормозные механизмы задних колес 185
Замена тормозных колодок тормозных механизмов
задних колес 185
Замена суппорта тормозного механизма заднего колеса    187
Замена тормозного диска тормозного механизма
заднего колеса 188
Стояночный тормоз 189
Проверка стояночного тормоза 189
Регулировка привода стояночного тормоза 189
Замена тросов привода стояночного тормоза 190
Снятие и установка рычага привода стояночного тормоза  191

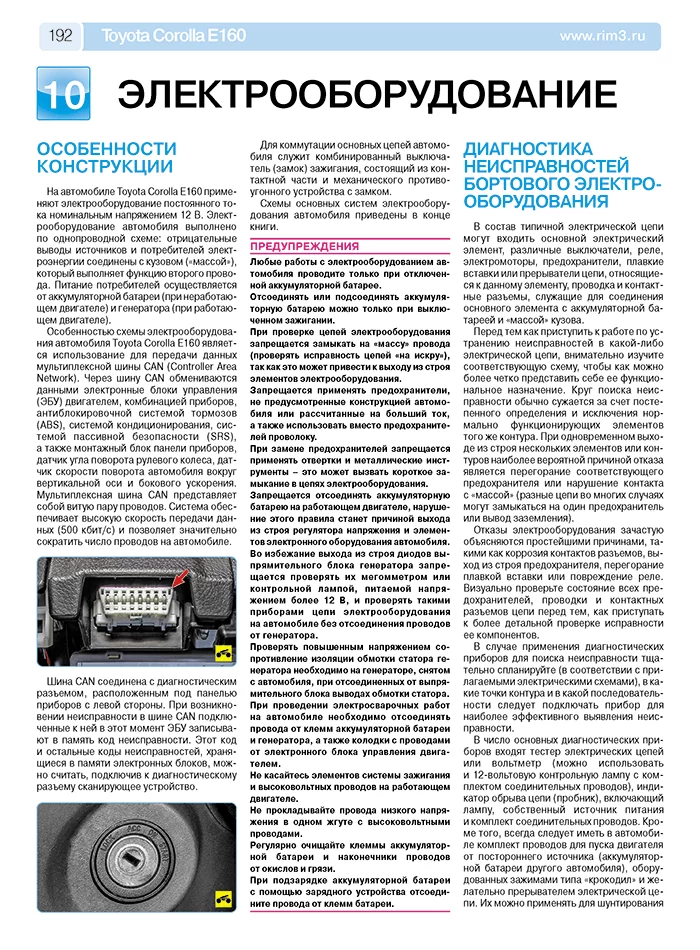

РАЗДЕЛ 10 ЭЛЕКТРООБОРУДОВАНИЕ 192
Особенности конструкции 192
Диагностика неисправностей
бортового электрооборудования 192
Монтажные блоки 193
Особенности конструкции 193
Расположение предохранителей, плавких вставок,
реле и их замена 193
Аккумуляторная батарея 197
Особенности конструкции 197
Уход за аккумуляторной батареей 198
Проверка степени заряженности аккумуляторной батареи  198
Зарядка аккумуляторной батареи 198
Хранение аккумуляторной батареи 199
Снятие и установка аккумуляторной батареи 199
Генератор 199
Особенности конструкции 199
Снятие и установка генератора 200
Ремонт генератора 201
Стартер 202
Особенности конструкции 202
Снятие и установка стартера 203
Выключатель (замок) зажигания 203
Проверка выключателя (замка) зажигания 203
Замена контактной группы выключателя (замка) зажигания  204
Замена цилиндра выключателя (замка) зажигания 204
Снятие и установка выключателя (замка) зажигания 205
Система зажигания 206
Особенности конструкции 206
Снятие и установка катушек зажигания 206
Замена и обслуживание свечей зажигания 207
Система управления двигателем 207
Особенности конструкции 207
Снятие и установка электронного блока
управления двигателем 210
Проверка и замена датчиков
системы управления двигателем 211
Освещение, световая и звуковая сигнализация 216
Особенности конструкции 216
Проверка и регулировка света фар 216
Замена ламп 217
Замена блок-фары 222
Замена бокового указателя поворота 222
Замена заднего фонаря 223
Замена противотуманной фары 224
Замена дополнительного стоп-сигнала 224
Замена фонарей освещения номерного знака 225
Замена плафона освещения мест водителя
и переднего пассажира 225
Замена плафона общего освещения 226
Замена плафона освещения косметического зеркала 226
Замена подрулевых переключателей     *?? 226
Снятие и установка звукового сигнала 227
Снятие и установка электродвигателя
вентилятора радиатора системы охлаждения 227
Снятие и установка резистора электродвигателя
вентилятора радиатора системы охлаждения 228
Замена моторедуктора стеклоочистителя
ветрового окна 229
Омыватель ветрового стекла 229
Особенности конструкции 229
Замена электронасоса омывателя 229
Снятие и установка бачка омывателя ветрового стекла 230
Электростеклоподъемники 231
Снятие и установка моторедукторов стеклоподъемников    231
Замена центрального блока управления
электростеклоподъемниками 231
Замена выключателя управления стеклоподъемниками
задних и правой передней дверей 232
Электрообогрев заднего стекла 232
Комбинация приборов 233
Особенности конструкции 233
Снятие и установка комбинации приборов 233
Иммобилизатор 234
Выключатели панели приборов 234
Замена блока управления наружными зеркалами
заднего вида и регулятора корректора света фар 234
Замена выключателя аварийной сигнализации 235
Замена выключателей управления обогревом
передних сидений 235
Замена электророзетки 235
Аудиосистема 236
Снятие и установка головного устройства аудиосистемы  236
Снятие и установка динамиков аудиосистемы 237
Замена датчиков и выключателей 238
Замена датчика сигнальной лампы
аварийного падения давления масла 238
Проверка и замена датчика указателя уровня топлива 238
Замена выключателя стоп-сигнала 238
Замена выключателей плафона освещения салона 239
Замена выключателя сигнальной лампы
включения стояночяего тормоза 239
Замена выключателя «SPORT» вариатора 240
РАЗДЕЛ 11 • КУЗОВ 241
Особенности конструкции 241
Снятие и установка бамперов 241
Снятие и установка переднего бампера 241
Снятие и установка заднего бампера 242
Снятие и установка подкрылков 243
Снятие и установка переднего крыла 244
Снятие и установка короба воздухопритока 245
Стеклоочиститель ветрового окна 246
Замена щеток стеклоочистителя ветрового окна 246
Снятие и установка рычагов стеклоочистителя ветрового окна  247
Снятие и установка трапеции стеклоочистителя
ветрового окна 247
Капот 248
Снятие и установка капота 248
Снятие и установка замка капота 248
Снятие и установка рычага привода замка капота 248
Крышка багажника 249
Снятие и установка обивки крышки багажника 249
Снятие и установка замка крышки багажника 249
Снятие и установка декоративной накладки
крышки багажника 250
Снятие и установка крышки багажника 251
Двери 252
Снятие и установка обивки передней двери 252
Замена стекла передней двери 254
Снятие и установка стеклоподъемника передней двери 254
Снятие и установка внутренней ручки передней двери 255
Снятие и установка наружной ручки
и выключателя замка передней двери 256
Снятие и установка замка передней двери 257
Снятие и установка ограничителя открывания
передней двери 258
Снятие и установка защелки замка передней двери 258
Снятие и установка передней двери 259
Снятие и установка обивки задней двери 259
Замена стекол задней двери 260
Снятие и установка стеклоподъемника задней двери 261
Снятие и установка внутренней ручки задней двери 262
Снятие и установка наружной ручки задней двери 262
Снятие и установка замка задней двери 263
Снятие и установка ограничителя открывания задней двери  264
Снятие и установка задней двери 264
Сиденья 265
Снятие и установка переднего сиденья 265
Снятие и установка заднего сиденья 266
Снятие и установка облицовки тоннеля пола 266
Снятие и установка облицовок салона 270
Снятие и установка облицовок багажника 273
Панель приборов 273
Особенности конструкции 273
Снятие и установка элементов панели приборов 273
Снятие и установка вещевого ящика
со стороны переднего пассажира 276
Зеркала заднего вида 277
Снятие и установка наружного зеркала 277
Снятие и установка внутреннего зеркала 278
Снятие и установка поручней 278
РАЗДЕЛ 12 СИСТЕМА ОТОПЛЕНИЯ,
КОНДИЦИОНИРОВАНИЯ
И ВЕНТИЛЯЦИИ САЛОНА 279
Особенности устройства 279
Особенности устройства системы отопления 280
Особенности устройства системы кондиционирования 280
Особенности устройства системы вентиляции 283
Правила техники безопасности при ремонте
и обслуживании системы кондиционирования 284
Удаление хладагента из системы
кондиционирования 284
Замена уплотнительных колец 284
Компрессор кондиционера 285
Особенности конструкции 285
Снятие и установка компрессора кондиционера 285
Замена конденсора 286
Замена терморегулирующего клапана 287
Замена датчика давления 288
Замена фильтра поступающего в салон воздуха 288
Снятие и установка вентилятора воздухонагнетателя  289
Снятие и установка блока резисторов
электродвигателя вентилятора 290
Замена датчика наружной температуры 290
Замена клапанов вытяжных отверстий вентиляции  290
РАЗДЕЛ 13 СИСТЕМЫ БЕЗОПАСНОСТИ 291
Антиблокировочная система тормозов 291
Особенности конструкции 291
Замена датчиков частоты вращения передних колес 291
Замена датчиков частоты вращения задних колес 292
Снятие и установка гидроэлектронного модуля 293
Система пассивной безопасности 293
Особенности конструкции 293
Снятие и установка подушки безопасности водителя 295
Снятие и установка передних ремней безопасности 295
Снятие и установка задних ремней безопасности 297
Снятие и установка электронного блока управления
системой пассивной безопасности 299
ПРИЛОЖЕНИЯ 300
СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ 302
