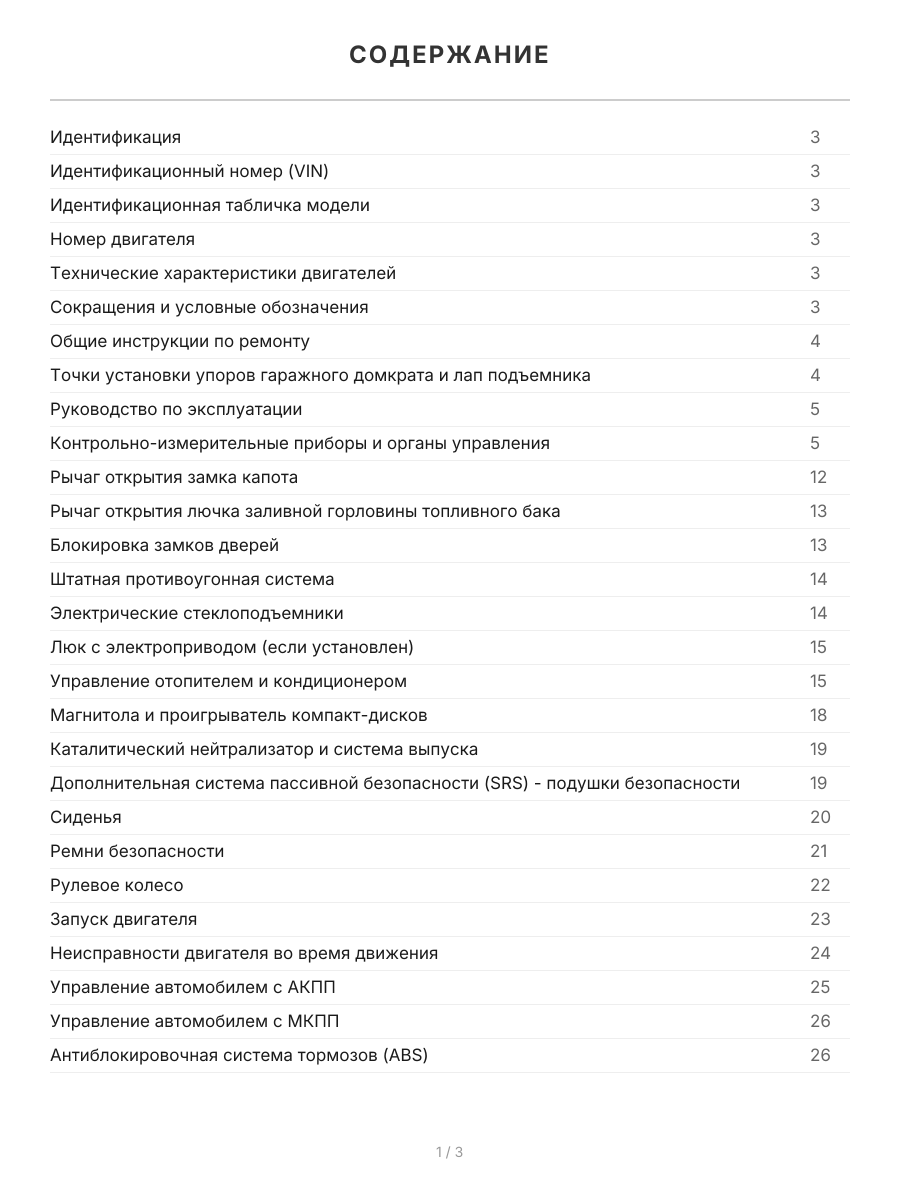

| Идентификация 3 |
| Идентификационный номер (VIN) 3 |
| Идентификационная табличка модели 3 |
| Номер двигателя 3 |
| Технические характеристики двигателей 3 |
| Сокращения и условные обозначения 3 |
| Общие инструкции по ремонту 4 |
| Точки установки упоров гаражного домкрата и лап подъемника 4 |

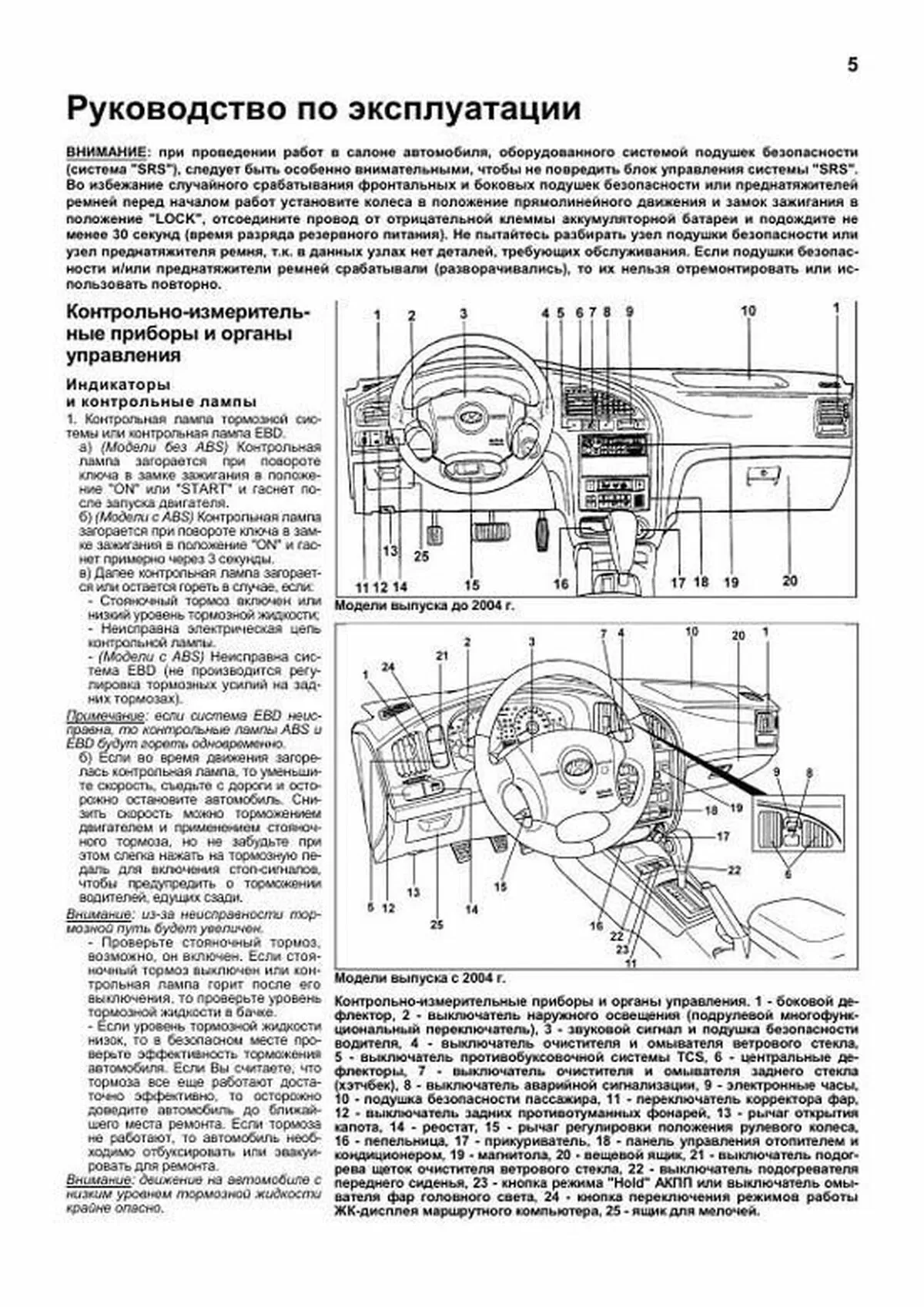

| Руководство по эксплуатации 5 |
| Контрольно-измерительные приборы и органы управления 5 |
| Рычаг открытия замка капота 12 |
| Рычаг открытия лючка заливной горловины топливного бака 13 |
| Блокировка замков дверей 13 |
| Штатная противоугонная система 14 |
| Электрические стеклоподъемники 14 |
| Люк с электроприводом (если установлен) 15 |
| Управление отопителем и кондиционером 15 |
| Магнитола и проигрыватель компакт-дисков 18 |
| Каталитический нейтрализатор и система выпуска 19 |
| Дополнительная система пассивной безопасности (SRS) - подушки безопасности 19 |
| Сиденья 20 |
| Ремни безопасности 21 |
| Рулевое колесо 22 |
| Запуск двигателя 23 |
| Неисправности двигателя во время движения 24 |
| Управление автомобилем с АКПП 25 |
| Управление автомобилем с МКПП 26 |
| Антиблокировочная система тормозов (ABS) 26 |

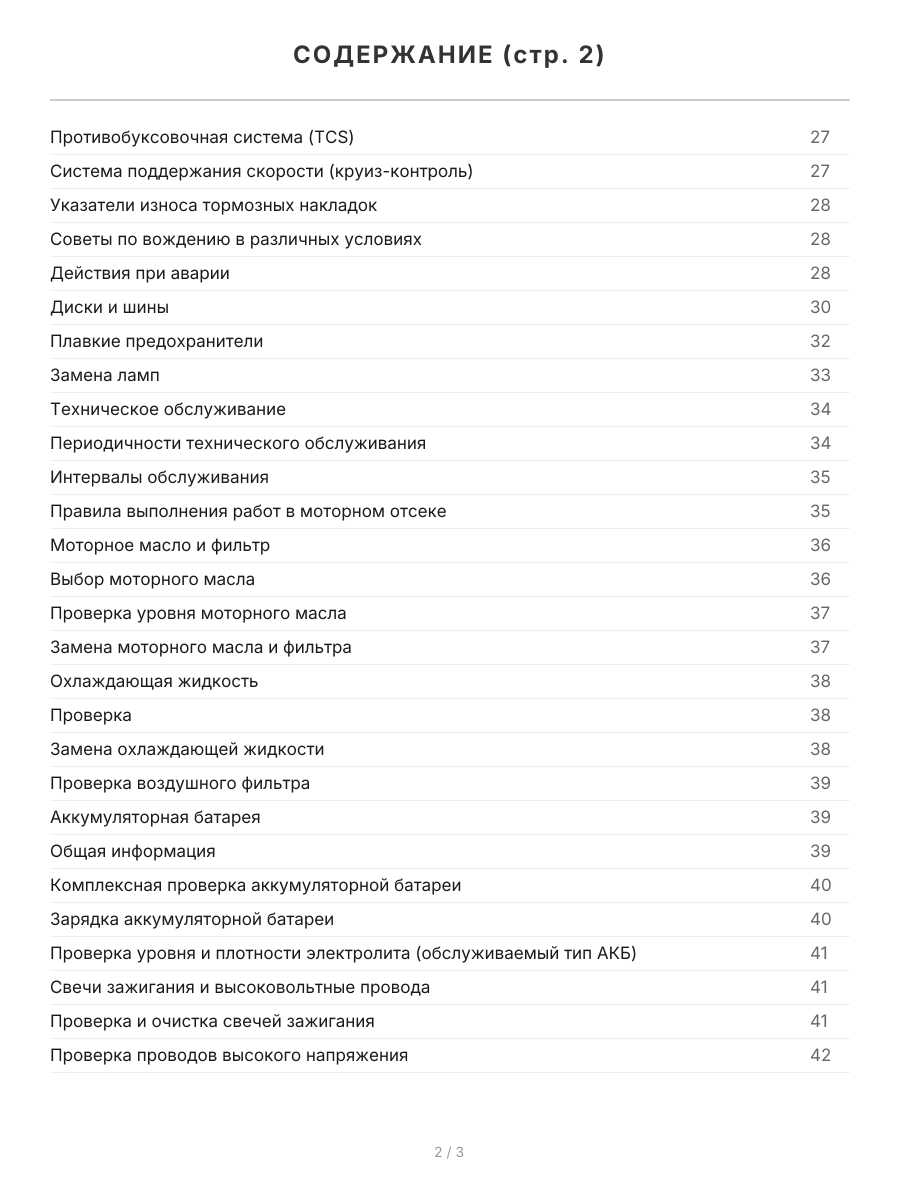

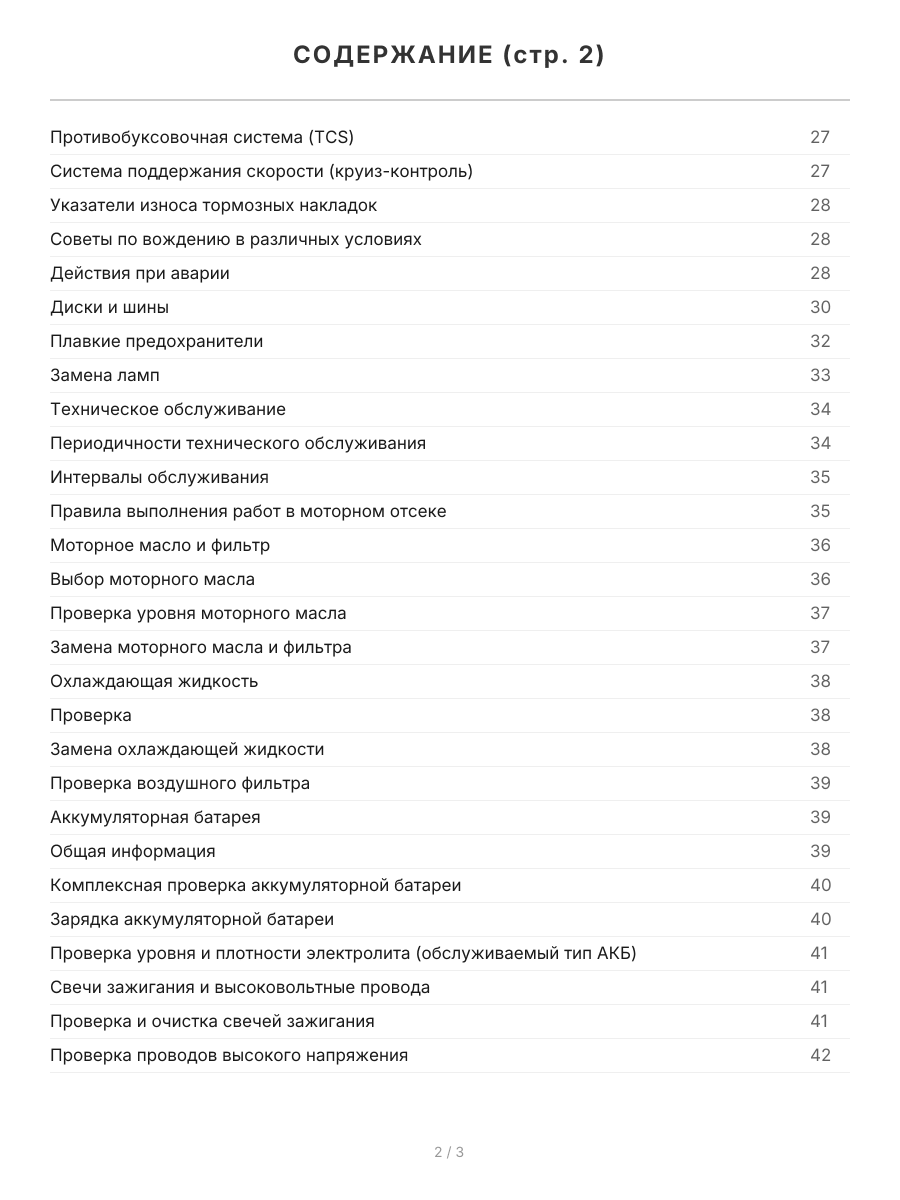

| Противобуксовочная система (TCS) 27 |
| Система поддержания скорости (круиз-контроль) 27 |
| Указатели износа тормозных накладок 28 |
| Советы по вождению в различных условиях 28 |
| Действия при аварии 28 |
| Диски и шины 30 |
| Плавкие предохранители 32 |
| Замена ламп 33 |
| Техническое обслуживание 34 |
| Периодичности технического обслуживания 34 |
| Интервалы обслуживания 35 |
| Правила выполнения работ в моторном отсеке 35 |
| Моторное масло и фильтр 36 |
| Выбор моторного масла 36 |
| Проверка уровня моторного масла 37 |
| Замена моторного масла и фильтра 37 |
| Охлаждающая жидкость 38 |
| Проверка 38 |
| Замена охлаждающей жидкости 38 |
| Проверка воздушного фильтра 39 |
| Аккумуляторная батарея 39 |
| Общая информация 39 |
| Комплексная проверка аккумуляторной батареи 40 |
| Зарядка аккумуляторной батареи 40 |
| Проверка уровня и плотности электролита (обслуживаемый тип АКБ) 41 |
| Свечи зажигания и высоковольтные провода 41 |
| Проверка и очистка свечей зажигания 41 |
| Проверка проводов высокого напряжения 42 |

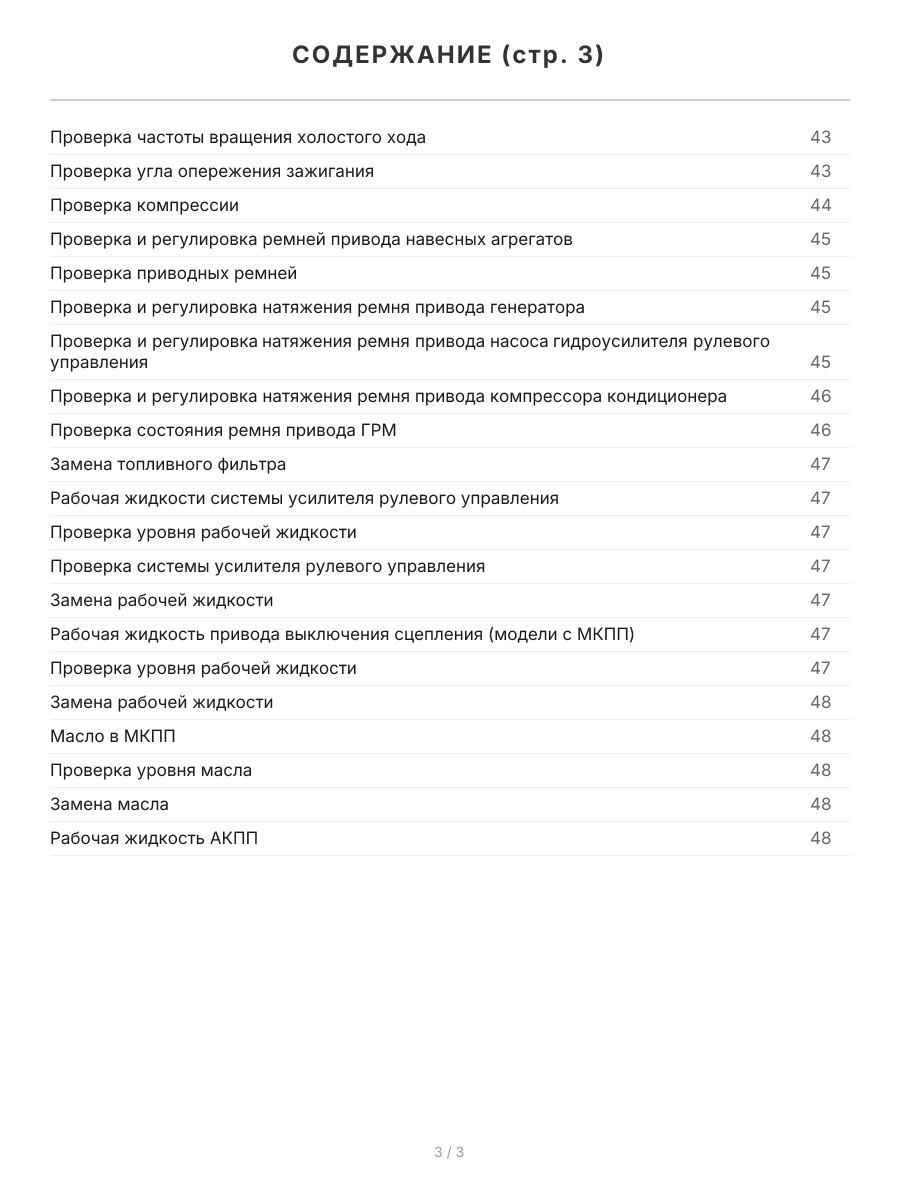

| Проверка частоты вращения холостого хода 43 |
| Проверка угла опережения зажигания 43 |
| Проверка компрессии 44 |
| Проверка и регулировка ремней привода навесных агрегатов 45 |
| Проверка приводных ремней 45 |
| Проверка и регулировка натяжения ремня привода генератора 45 |
| Проверка и регулировка натяжения ремня привода насоса гидроусилителя рулевого управления 45 |
| Проверка и регулировка натяжения ремня привода компрессора кондиционера 46 |
| Проверка состояния ремня привода ГРМ 46 |
| Замена топливного фильтра 47 |
| Рабочая жидкости системы усилителя рулевого управления 47 |
| Проверка уровня рабочей жидкости 47 |
| Проверка системы усилителя рулевого управления 47 |
| Замена рабочей жидкости 47 |
| Рабочая жидкость привода выключения сцепления (модели с МКПП) 47 |
| Проверка уровня рабочей жидкости 47 |
| Замена рабочей жидкости 48 |
| Масло в МКПП 48 |
| Проверка уровня масла 48 |
| Замена масла 48 |
| Рабочая жидкость АКПП 48 |
| Проверка состояния и уровня рабочей жидкости 48 |
| Замена рабочей жидкости 49 |
| Замена фильтра рабочей жидкости АКПП F4A42 (модели выпуска до 052001) 50 |
| Проверка уровня тормозной жидкости 50 |

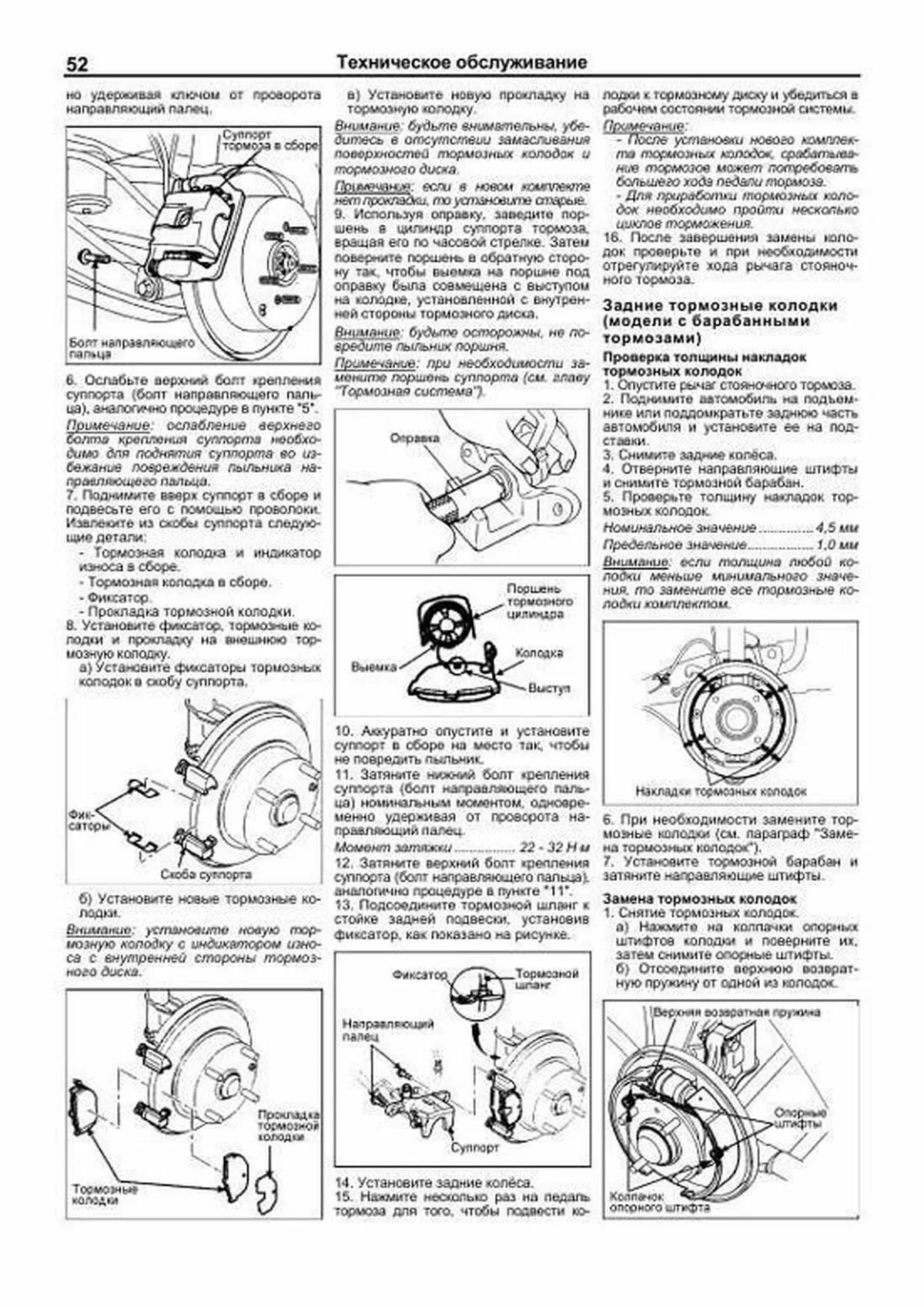

| Проверка и замена тормозных колодок 50 |
| Передние тормозные колодки 50 |
| Задние тормозные колодки (модели с дисковыми тормозами) 51 |
| Задние тормозные колодки (модели с барабанными тормозами) 52 |
| Стояночный тормоз 53 |
| Проверка хода рычага стояночного тормоза 53 |
| Проверка эффективности стояночного тормоза 53 |
| Проверка чехлов приводных валов 53 |
| Проверка пыльника наконечника рулевой тяги 53 |
| Проверка уровня жидкости для омывателей 54 |
| Замена салонного фильтра 54 |
| Заправка системы кондиционирования 54 |
| Дополнительные проверки 54 |
| Каталожные номера оригинальных запасных частей 55 |
| Двигатель G4ED - механическая часть 57 |
| Общая информация 57 |
| Проверка гидрокомпенсаторов 57 |
| Замена ремня привода ГРМ 58 |
| Головка блока цилиндров (снятие распределительных валов и замена прокладки) 62 |
| Двигатель и коробка передач в сборе 67 |
| Поиск неисправностей по их признакам 72 |
| Двигатели G4GB и G4GC - механическая часть 74 |
| Общая информация 74 |
| Проверка и регулировка зазоров в приводе клапанов 76 |
| Замена ремня привода ГРМ 79 |
| Головка блока цилиндров (снятие распределительных валов и замена прокладки) 82 |
| Двигатель и коробка передач в сборе 88 |
| Поиск неисправностей по их признакам 94 |
| Двигатель - общие процедуры ремонта 95 |
| Головка блока цилиндров в сборе 95 |
| Поршень и шатун 100 |
| Коленчатый вал, маховик и пластина привода гидротрансформатора 104 |
| Блок цилиндров 109 |
| Опоры силового агрегата 111 |
| Система охлаждения 113 |
| Общая информация 113 |
| Проверки на автомобиле 113 |
| Трубки и шланги системы охлаждения 114 |
| Термостат 115 |
| Насос охлаждающей жидкости 116 |
| Радиатор 118 |
| Электровентилятор радиатора 119 |
| Датчик температуры охлаждающей жидкости 120 |
| Система смазки 121 |
| Общая информация 121 |
| Редукционный клапан 121 |
| Датчик аварийного давления масла 121 |
| Корпус масляного насоса 122 |
| Масляный поддон 124 |
| Система впрыска топлива (MFI) 126 |
| Общие правила при работе с системой управления 126 |
| Диагностика системы впрыска топлива 127 |
| Общая информация 127 |
| Поиск основных неисправностей по их признакам 129 |
| Особенности проверки системы впрыска топлива 130 |
| Стандартная схема поиска неисправностей с помощью тестера 130 |
| Проверка индикатора "CHECK ENGINE" ("проверь двигатель") 130 |
| Считывание кодов неисправностей 132 |
| Стирание кодов неисправностей без тестера 132 |
| Рекомендации к поиску неисправностей по кодам 132 |
| Пояснения по работе системы в аварийном режиме (замены некорректных сигналов) 132 |
| Периодическое обслуживание 147 |
| Проверка частоты вращения холостого хода 147 |
| Стравливание остаточного давления из топливопровода высокого давления 147 |
| Проверка работы топливного насоса 148 |
| Проверка давления топлива 148 |
| Замена узла топливного насоса в сборе 149 |
| Очистка корпуса дроссельной заслонки (зоны дроссельной заслонки) 149 |
| Проверка компонентов системы впрыска топлива (MFI) 150 |
| Проверка с помощью осциллографа 161 |
| Проверки на разъеме электронного блока управления двигателем 163 |
| Топливный бак и заливная горловина топливного бака 170 |
| Топливный коллектор 172 |
| Корпус дроссельной заслонки 173 |
| Трос педали акселератора и педаль акселератора 174 |
| Система снижения токсичности 176 |
| Общая информация 176 |
| Система принудительной вентиляции картера 176 |
| Система улавливания паров топлива 177 |
| Поиск неисправностей по их признакам 178 |
| Системы впуска и выпуска 179 |
| Воздушный фильтр 179 |
| Впускной коллектор 179 |
| Выпускной коллектор 181 |
| Трубы системы выпуска и глушитель 182 |
| Система зажигания 184 |
| Поиск неисправностей по их признакам 184 |
| Общая информация 184 |
| Замок зажигания 184 |
| Катушки зажигания 185 |
| Система запуска двигателя 186 |
| Общая информация 186 |
| Таблица технических данных 186 |
| Поиск неисправностей по их признакам 186 |
| Проверки и регулировки стартера 186 |
| Стартер 188 |
| Система зарядки 192 |
| Поиск неисправностей по их признакам 192 |
| Общая информация 192 |
| Меры предосторожности при обслуживании 192 |
| Проверка системы 192 |
| Генератор 194 |
| Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 198 |
| Сцепление 199 |
| Поиск неисправностей по их признакам 199 |
| Технические операции на автомобиле 200 |
| Проверка и регулировка педали сцепления 200 |
| Прокачка гидропривода сцепления 200 |
| Кожух сцепления и ведомый диск сцепления 200 |
| Главный цилиндр гидропривода сцепления 202 |
| Педаль сцепления 203 |
| Рабочий цилиндр гидропривода сцепления 203 |
| Механическая коробка передач 205 |
| Технические операции на автомобиле 205 |
| Замена сальника вала привода колеса 205 |
| Замена троса привода спидометра (модификации до 2001 года) 205 |
| Коробка передач в сборе 205 |
| Механизм переключения передач МКПП 209 |
| Рычаг переключения передач 210 |
| Поиск неисправностей по их признакам 210 |
| Автоматическая коробка передач 211 |
| Общая информация 211 |
| Диагностика КПП 211 |
| Поиск неисправностей АКПП 211 |
| Считывание диагностических кодов неисправностей 213 |
| Пояснения по работе системы самодиагностики (F4A42) 213 |
| Пояснения по работе системы самодиагностики (A4AF3) 213 |
| Указания к поиску неисправностей по их признакам 213 |
| Диагностические коды и вероятные причины неисправностей 214 |
| Поиск неисправностей АКПП F4A42 220 |
| Поиск неисправностей по их признакам (АКПП F4A42) 220 |
| Дорожные испытания (АКПП F4A42) 221 |
| Поиск неисправностей АКПП A4AF3 221 |
| Поиск неисправностей по их признакам (АКПП A4AF3) 221 |
| Дорожные испытания (АКПП A4AF3) 223 |
| Проверка механических систем АКПП F4A42 224 |
| Проверка гидротрансформатора на полностью заторможенном автомобиле (stall test) 224 |
| Проверка давления в гидросистеме управления АКПП 224 |
| Проверка механических систем АКПП A4AF3 226 |
| Проверка гидротрансформатора на полностью заторможенном автомобиле (stall test) 226 |
| Проверка давления в гидросистеме управления АКПП 228 |
| Регулировка сервопривода тормоза принудительного понижения передачи 230 |
| Регулировка давления в основной магистрали 230 |
| Регулировка пониженного давления 231 |
| Проверка системы управления АКПП F4A42 231 |
| Проверка системы управления АКПП A4AF3 233 |
| Основные проверки и регулировки 235 |
| Проверка работы рычага селектора АКПП 235 |
| Регулировка троса управления АКПП и выключателя блокировки стартера (F4A42) 235 |
| Регулировка троса управления АКПП и выключателя блокировки стартера (A4AF3) 235 |
| Замена сальников приводных валов 235 |
| Коробка передач в сборе 236 |
| Механизм управления коробкой передач 239 |
| Снятие и установка 239 |
| Проверка 240 |
| Установка устройства блокировки рычага селектора 240 |
| Установка устройства блокировки ключа замка зажигания 241 |
| Электронный блок управления АКПП 241 |
| Приводные валы 243 |
| Поиск неисправностей по их признакам 243 |
| Передние приводные валы 243 |
| Подвеска 247 |
| Поиск неисправностей по их признакам 247 |
| Проверки и регулировки 247 |
| Передняя подвеска 249 |
| Ступица переднего колеса и поворотный кулак 249 |

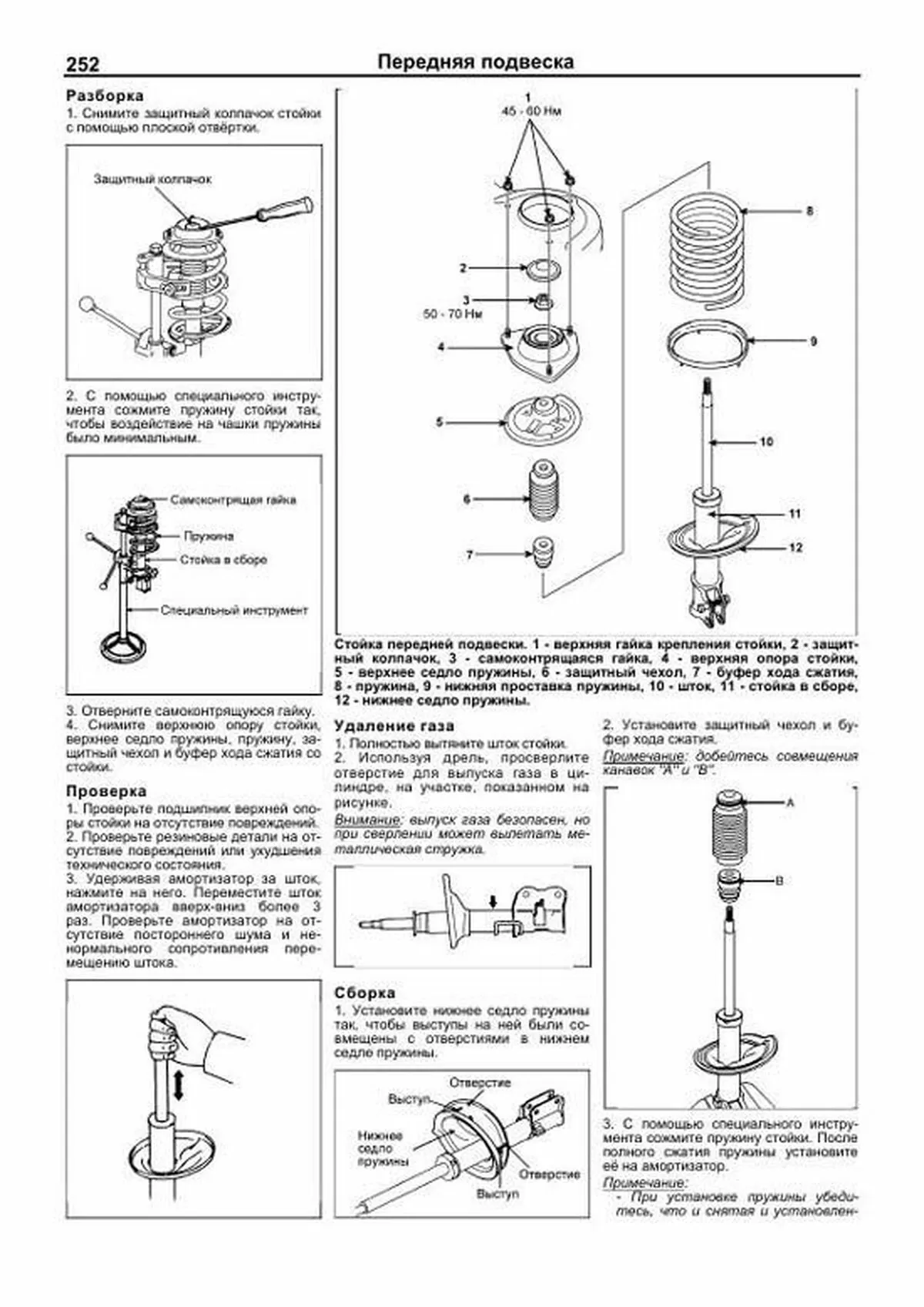

| Стойка передней подвески 251 |
| Нижний рычаг передней подвески 253 |
| Стабилизатор поперечной устойчивости передней подвески 255 |
| Задняя подвеска 256 |
| Ступица заднего колеса 256 |
| Стойка задней подвески 257 |
| Поперечные рычаги и поперечная балка задней подвески 258 |
| Продольный рычаг 259 |
| Стабилизатор поперечной устойчивости задней подвески 260 |
| Рулевое управление 261 |
| Поиск неисправностей по их признакам 261 |
| Технические операции на автомобиле 262 |
| Рулевая колонка и вал рулевого управления 264 |

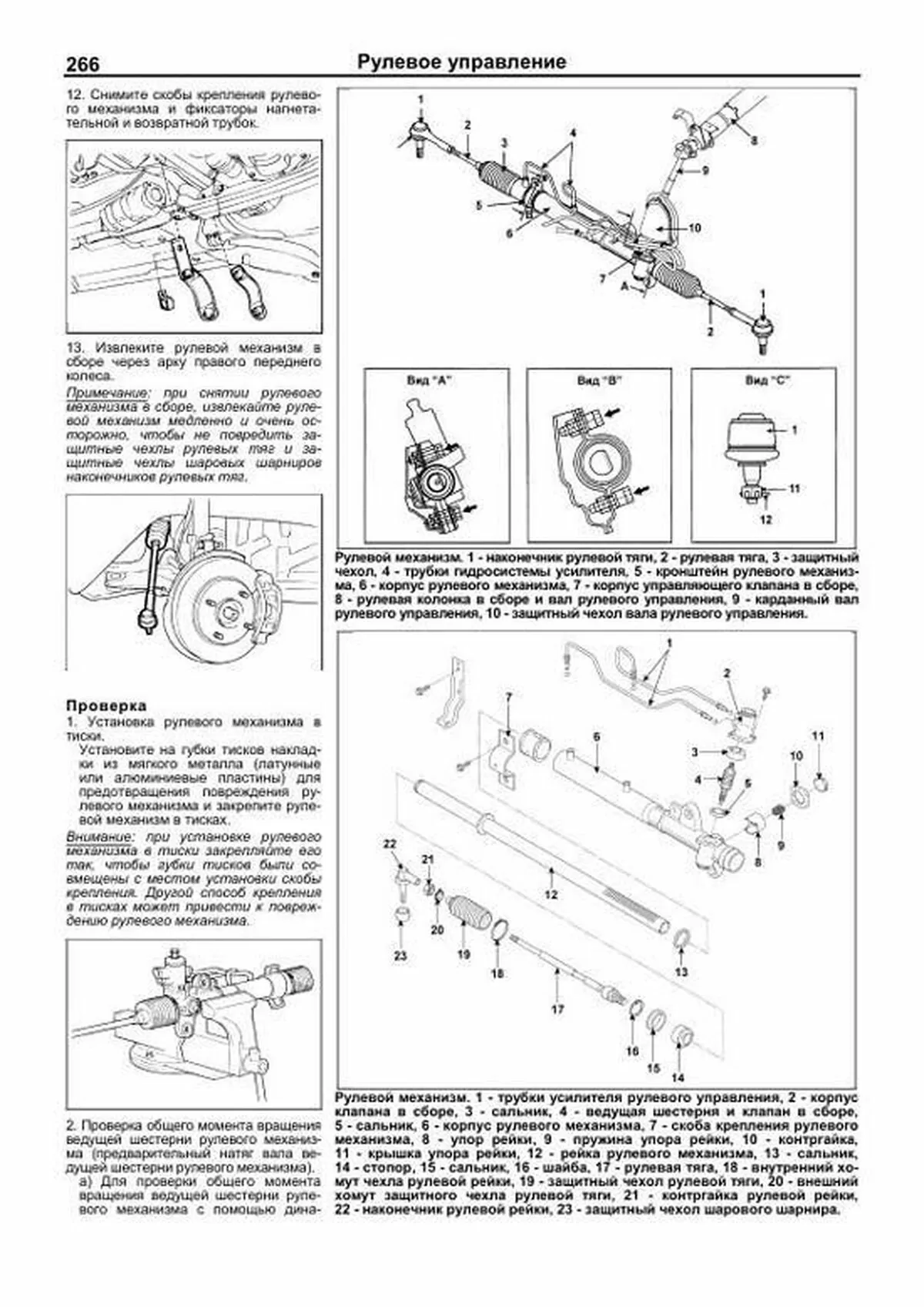

| Рулевой механизм в сборе 265 |
| Шланги гидросистемы усилителя рулевого управления 270 |
| Насос гидроусилителя рулевого управления 271 |
| Основные технические данные рулевого управления 272 |

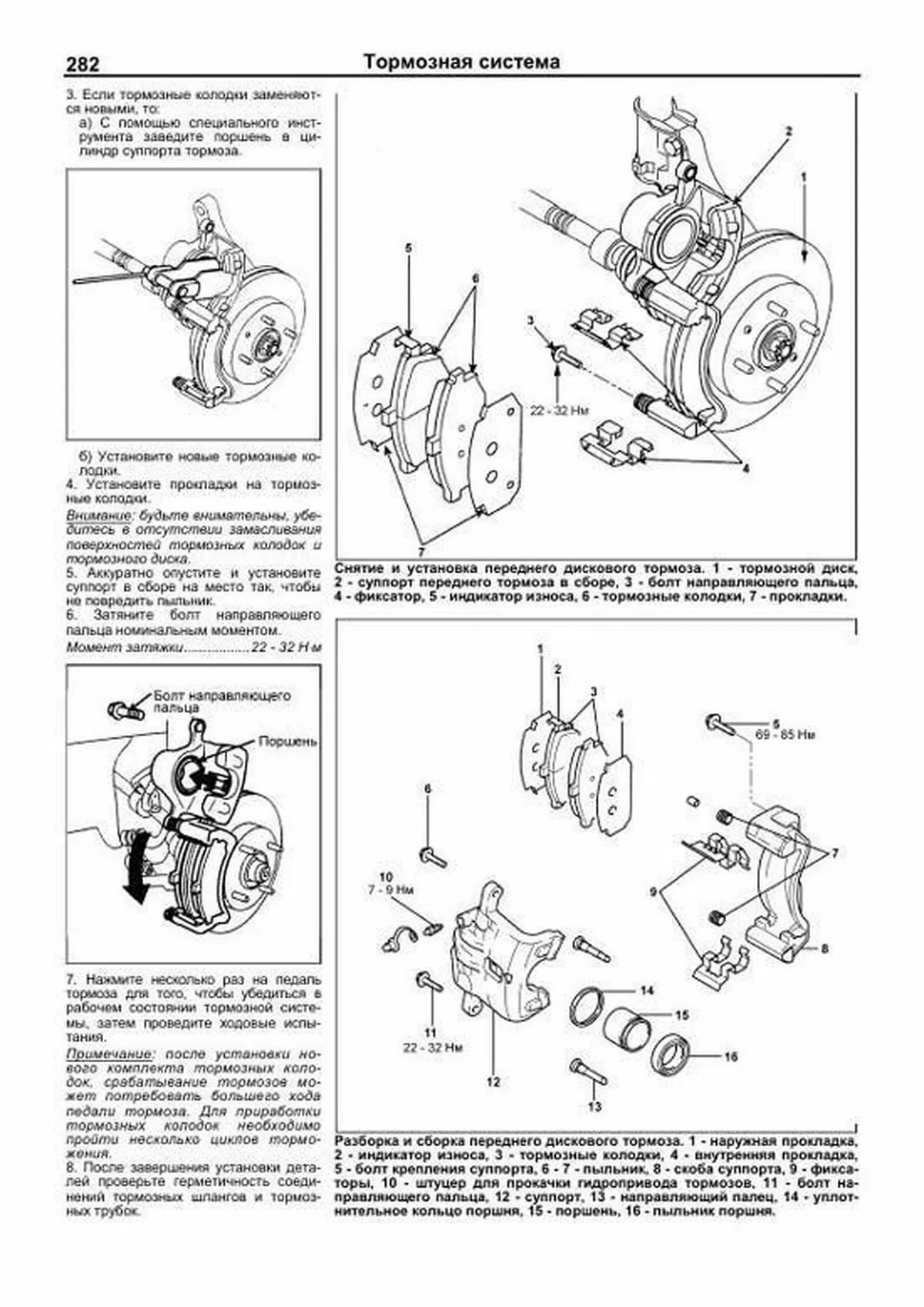

| Тормозная система 273 |
| Поиск неисправностей по их признакам 273 |
| Проверки и регулировки 274 |
| Проверка уровня тормозной жидкости 274 |
| Проверка и регулировка положения педали тормоза 274 |
| Проверка выключателя стоп-сигналов 274 |
| Проверка работы вакуумного усилителя 274 |
| Проверка работы обратного клапана вакуумного усилителя тормозов 275 |
| Удаление воздуха из гидропривода тормозов (модели без ABS) 275 |
| Удаление воздуха из гидропривода тормозов (модели с системой ABS) 276 |
| Педаль тормоза 277 |
| Вакуумный усилитель тормозов 277 |
| Главный тормозной цилиндр 278 |
| Регулятор давления задних тормозов (модели без ABS) 280 |
| Магистрали тормозной системы 280 |
| Передние дисковые тормоза 281 |
| Задние дисковые тормоза 283 |
| Задние барабанные тормоза 285 |
| Стояночный тормоз 287 |
| Проверки и регулировки 287 |
| Стояночный тормоз (модели с задними барабанными тормозами) 287 |
| Стояночный тормоз (модели с задними дисковыми тормозами) 288 |
| Антиблокировочная система тормозов (ABS), электронная система распределения тормозных усилий (EBD) и противобуксовочная система (TCS) 289 |
| Общая информация 289 |
| Поиск неисправностей 290 |
| Некоторые явления при работе системы ABS 290 |
| Проверка индикаторов тормозной системы 290 |
| Считывание кодов неисправностей с помощью тестера 290 |
| Проверка на выводах электронного блока управления ABS 290 |
| Электронный блок управления ABS/TCS и модулятор 294 |
| Датчики частоты вращения передних колёс 295 |
| Датчики частоты вращения задних колёс 295 |
| Кузов 296 |
| Поиск неисправностей по их признакам 296 |
| Наружные элементы кузова 297 |
| Капот 297 |
| Крышка багажника (седан) 297 |
| Задняя дверь (хэтчбек) 298 |
| Передняя боковая дверь 298 |
| Задняя боковая дверь 300 |
| Молдинги 301 |
| Люк крыши 301 |
| Интерьер 303 |
| Напольная консоль 303 |
| Панель приборов 303 |
| Облицовка потолка 305 |
| Облицовка салона 306 |
| Ветровое стекло 307 |
| Заднее стекло 308 |
| Передний бампер 310 |
| Задний бампер 311 |
| Переднее сиденье 312 |
| Заднее сиденье 312 |
| Ремни безопасности 313 |
| Отопитель, кондиционер и система вентиляции 315 |
| Меры безопасности и особенности технического обслуживания и ремонта 315 |
| Поиск неисправностей 316 |
| Основные проверки и регулировки 316 |
| Компрессор 320 |
| Электровентилятор конденсора, реле электро- двигателя и ресивер-осушитель 322 |
| Кондиционер с ручным управлением 322 |
| Кондиционер с автоматическим управлением 323 |
| Отопитель 326 |
| Электровентилятор отопителя 327 |
| Электрооборудование кузова 330 |
| Поиск неисправностей по их признакам 330 |
| Аудиосистема 332 |
| Подрулевой комбинированный переключатель 334 |
| Звуковой сигнал 335 |
| Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS) 335 |
| Система предупреждения о включенном освещении и непристегнутых ремнях безопасности (TACS) 338 |
| Индикаторы и указатели 339 |
| Система центральной блокировка замков дверей 342 |
| Боковые зеркала заднего вида с электроприводом 343 |
| Стеклоподъемники с электроприводом 344 |
| Обогреватель заднего стекла 344 |
| Очиститель и омыватель ветрового стекла 345 |
| Очиститель и омыватель заднего стекла (хэтчбек) 346 |
| Подогреватель сиденья 347 |
| Люк крыши с электроприводом 347 |
| Система наружного освещения 348 |
| Система освещения салона и багажного отделения 351 |
| Корректор фар головного света 352 |
| Омыватель фар головного света 352 |
| Дополнительная система пассивной безопасности (SRS) 353 |
| Общая информация 353 |
| Меры безопасности при эксплуатации и техническом обслуживании 353 |
| Поиск неисправностей 355 |
| Проверка работы контрольной лампы SRS 355 |
| Диагностика системы с помощью тестера 355 |
| Поиск неисправностей по диагностическим кодам 355 |
| Проверка компонента с помощью тестера 357 |
| Проверка цепи компонента 357 |
| Модуль подушки безопасности водителя и спиральный провод SRS 357 |
| Модуль подушки безопасности пассажира 358 |
| Ремень безопасности с преднатяжителем 358 |
| Датчик наличия пассажира на переднем сиденье 358 |
| Схемы электрооборудования 359 |
| Пояснения к схемам электрооборудования 359 |
| Блоки реле, предохранители и плавкие вставки 360 |
| Схемы электрооборудования (модели выпуска до 062003 г) 363 |
| Система электропитания 363 |
| Цепи соединения с "массой" 367 |
| Цепи блока предохранителей в салоне 375 |
| Система пуска двигателя 383 |
| Система зарядки 384 |
| Система зажигания 384 |
| Система управления электровентиляторами 385 |
| Система управления двигателем 386 |
| Система управления АКПП 392 |
| Система предупреждения о включенном освещение и непристегнутых ремнях безопасности (TACS) 395 |
| Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS) 396 |
| Система предупреждения о неисправности тормозной системы 397 |
| Контрольные лампы и указатели 398 |
| Система предупреждения о включенных задних противотуманных фонарях 402 |
| Фары головного света 403 |
| Корректор фар головного света 403 |
| Система наружного освещения в дневное время (DRL) 404 |
| Указатели поворота и аварийная сигнализация 405 |
| Передние противотуманные фары и задние противотуманные фонари 406 |
| Передние габариты, задние габариты и подсветка номерного знака 407 |
| Фонари заднего хода 409 |
| Стоп-сигналы 410 |
| Освещение салона и багажного отделения 411 |
| Лампы подсветки 413 |
| Омыватель фар головного света 415 |
| Очиститель и омыватель ветрового стекла 415 |
| Очиститель и омыватель заднего стекла 416 |
| Стеклоподъемники с электроприводом 417 |
| Люк крыши с электроприводом 418 |
| Боковые зеркала заднего вида с электроприводом 419 |
| Система обогрева заднего стекла и боковых зеркал заднего вида 419 |
| Подогреватели передних сидений 420 |
| Кондиционер с ручным управлением 421 |
| Кондиционер с автоматическим управлением 423 |
| Система центральной блокировки замков дверей 425 |
| Система поддержания постоянной скорости (круиз-контроль) 426 |
| Антиблокировочная система тормозов (ABS) 427 |
| Система дополнительной пассивной безопасности (SRS) 429 |
| Иммобилайзер 430 |
| Звуковой сигнал 430 |
| Магнитола 431 |
| Прикуриватель 432 |
| Часы (электронные) 433 |
| Цепь датчика скорости автомобиля 433 |
| Цепь диагностических и сервисных разъемов 434 |
| Разъемы электрооборудования 435 |
| Схемы электрооборудования (некоторые схемы для моделей с 062003 г) 438 |
| Система управления двигателем 438 |
| Система управления АКПП 442 |
| Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS) 444 |
| Фары 445 |
| Система коррекции положения света фар 445 |
| Передние габариты, задние габариты и подсветка номерного знака 446 |
| Противотуманные фары и противотуманные фонари 448 |
| Указатели поворота и аварийная сигнализация 449 |
| Стоп-сигналы 450 |
| Фонари заднего хода 451 |
| Освещение салона и багажного отделения 451 |
| Лампы подсветки 453 |
| Система автоматического включения наружного освещения 454 |
| Система наружного освещения в дневное время (DRL) 455 |
| Антиблокировочная система тормозов (ABS) и противобуксовочная система (TCS) 456 |
| Система пассивной безопасности (SRS) 457 |
| Система управления отопителем и кондиционером 458 |
| Дополнение: Кузовные размеры 461 |
| 465 |
| ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
| Пример текста из раздела " Руководство по эксплуатации ": |
| Контрольно-измерительные приборы и органы управления Индикаторы и контрольные лампы 1 Контрольная лампа тормозной системы или контрольная лампа EBD а) (Модели без ABS) Контрольная лампа загорается при повороте ключа в замке зажигания в положение "ON" или "START" и гаснет после запуска двигателя б) (Модели с ABS) Контрольная лампа загорается при повороте ключа в замке зажигания в положение "ON" и гаснет примерно через 3 секунды в) Далее контрольная лампа загорается или остается гореть в случае, если: Стояночный тормоз включен или низкий уровень тормозной жидкости; Неисправна электрическая цепь контрольной лампы (Модели с ABS) Неисправна система EBD (не производится регулировка тормозных усилий на задних тормозах) Примечание: если система EBD неисправна, то контрольные лампы ABS и EBD будут гореть одновременно б) Если во время движения загорелась контрольная лампа, то уменьшите скорость, съедьте с дороги и осторожно остановите автомобиль Снизить скорость можно торможением двигателем и применением стояночного тормоза, но не забудьте при этом слегка нажать на тормозную педаль для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади Внимание: из-за неисправности тормозной путь будет увеличен Проверьте стояночный тормоз, возможно, он включен Если стояночный тормоз выключен или контрольная лампа горит после его выключения, то проверьте уровень тормозной жидкости в бачке Если уровень тормозной жидкости низок, то в безопасном месте проверьте эффективность торможения автомобиля Если Вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта Если тормоза не работают, то автомобиль необходимо отбуксировать или эвакуировать для ремонта Внимание: движение на автомобиле с низким уровнем тормозной жидкости крайне опасно Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности (система "SRS"), следует быть особенно внимательными, чтобы не повредить блок управления системы "SRS" Во избежание случайного срабатывания фронтальных и боковых подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 30 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно Пример текста из раздела " Техническое обслуживание ": |
| 6 Ослабьте верхний болт крепления суппорта (болт направляющего пальца), аналогично процедуре в пункте "5" Примечание: ослабление верхнего болта крепления суппорта необходимо для поднятия суппорта во избежание повреждения пыльника направляющего пальца 7 Поднимите вверх суппорт в сборе и подвесьте его с помощью проволоки Извлеките из скобы суппорта следующие детали: Тормозная колодка и индикатор износа в сборе Тормозная колодка в сборе Фиксатор Прокладка тормозной колодки 8 Установите фиксатор, тормозные колодки и прокладку на внешнюю тормозную колодку а) Установите фиксаторы тормозных колодок в скобу суппорта б) Установите новые тормозные колодки Внимание: установите новую тормозную колодку с индикатором износа с внутренней стороны тормозного диска в) Установите новую прокладку на тормозную колодку Внимание: будьте внимательны, убедитесь в отсутствии замасливания поверхностей тормозных колодок и тормозного диска Примечание: если в новом комплекте нет прокладки, то установите старые 9 Используя оправку, заведите поршень в цилиндр суппорта тормоза, вращая его по часовой стрелке Затем поверните поршень в обратную сторону так, чтобы выемка на поршне под оправку была совмещена с выступом на колодке, установленной с внутренней стороны тормозного диска Внимание: будьте осторожны, не повредите пыльник поршня Примечание: при необходимости замените поршень суппорта (см главу "Тормозная система") 10 Аккуратно опустите и установите суппорт в сборе на место так, чтобы не повредить пыльник 11 Затяните нижний болт крепления суппорта (болт направляющего пальца) номинальным моментом, одновременно удерживая от проворота направляющий палец Момент затяжки22 32 Н?м 12 Затяните верхний болт крепления суппорта (болт направляющего пальца), аналогично процедуре в пункте "11" 13 Подсоедините тормозной шланг к стойке задней подвески, установив фиксатор, как показано на рисунке 14 Установите задние колёса 15 Нажмите несколько раз на педаль тормоза для того, чтобы подвести колодки к тормозному диску и убедиться в рабочем состоянии тормозной системы Примечание: После установки нового комплекта тормозных колодок, срабатывание тормозов может потребовать большего хода педали тормоза Для приработки тормозных колодок необходимо пройти несколько циклов торможения 16 После завершения замены колодок проверьте и при необходимости отрегулируйте хода рычага стояночного тормоза Задние тормозные колодки (модели с барабанными тормозами) Проверка толщины накладок тормозных колодок 1 Опустите рычаг стояночного тормоза 2 Поднимите автомобиль на подъемнике или поддомкратьте заднюю часть автомобиля и установите ее на подставки 3 Снимите задние колёса 4 Отверните направляющие штифты и снимите тормозной барабан 5 Проверьте толщину накладок тормозных колодок Номинальное значение4,5 мм Предельное значение1,0 мм Внимание: если толщина любой колодки меньше минимального значения, то замените все тормозные колодки комплектом 6 При необходимости замените тормозные колодки (см параграф "Замена тормозных колодок") 7 Установите тормозной барабан и затяните направляющие штифты Замена тормозных колодок 1 Снятие тормозных колодок а) Нажмите на колпачки опорных штифтов колодки и поверните их, затем снимите опорные штифты б) Отсоедините верхнюю возвратную пружину от одной из колодок Пример текста из раздела " Передняя подвеска ": |
| Разборка 1 Снимите защитный колпачок стойки с помощью плоской отвёртки 2 С помощью специального инструмента сожмите пружину стойки так, чтобы воздействие на чашки пружины было минимальным 3 Отверните самоконтрящуюся гайку 4 Снимите верхнюю опору стойки, верхнее седло пружины, пружину, защитный чехол и буфер хода сжатия со стойки Проверка 1 Проверьте подшипник верхней опоры стойки на отсутствие повреждений 2 Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния 3 Удерживая амортизатор за шток, нажмите на него Переместите шток амортизатора вверх-вниз более 3 раз Проверьте амортизатор на отсутствие постороннего шума и ненормального сопротивления перемещению штока Удаление газа 1 Полностью вытяните шток стойки 2 Используя дрель, просверлите отверстие для выпуска газа в цилиндре, на участке, показанном на рисунке Внимание: выпуск газа безопасен, но при сверлении может вылетать металлическая стружка Сборка 1 Установите нижнее седло пружины так, чтобы выступы на ней были совмещены с отверстиями в нижнем седле пружины 2 Установите защитный чехол и буфер хода сжатия Примечание: добейтесь совмещения канавок "A" и "B" 3 С помощью специального инструмента сожмите пружину стойки После полного сжатия пружины установите её на амортизатор Примечание: При установке пружины убедитесь, что и снятая и установленСтойка передней подвески 1 верхняя гайка крепления стойки, 2 защитный колпачок, 3 самоконтрящаяся гайка, 4 верхняя опора стойки, 5 верхнее седло пружины, 6 защитный чехол, 7 буфер хода сжатия, 8 пружина, 9 нижняя проставка пружины, 10 шток, 11 стойка в сборе, 12 нижнее седло пружины Пример текста из раздела " Рулевое управление ": |
| 12 Снимите скобы крепления рулевого механизма и фиксаторы нагнетательной и возвратной трубок 13 Извлеките рулевой механизм в сборе через арку правого переднего колеса Примечание: при снятии рулевого механизма в сборе, извлекайте рулевой механизм медленно и очень осторожно, чтобы не повредить защитные чехлы рулевых тяг и защитные чехлы шаровых шарниров наконечников рулевых тяг Проверка 1 Установка рулевого механизма в тиски Установите на губки тисков накладки из мягкого металла (латунные или алюминиевые пластины) для предотвращения повреждения рулевого механизма и закрепите рулевой механизм в тисках Внимание: при установке рулевого механизма в тиски закрепляйте его так, чтобы губки тисков были совмещены с местом установки скобы крепления Другой способ крепления в тисках может привести к повреждению рулевого механизма 2 Проверка общего момента вращения ведущей шестерни рулевого механизма (предварительный натяг вала ведущей шестерни рулевого механизма) а) Для проверки общего момента вращения ведущей шестерни рулевого механизма с помощью дин Пример текста из раздела " Тормозная система ": |
| 3 Если тормозные колодки заменяются новыми, то: а) С помощью специального инструмента заведите поршень в цилиндр суппорта тормоза б) Установите новые тормозные колодки 4 Установите прокладки на тормозные колодки Внимание: будьте внимательны, убедитесь в отсутствии замасливания поверхностей тормозных колодок и тормозного диска 5 Аккуратно опустите и установите суппорт в сборе на место так, чтобы не повредить пыльник 6 Затяните болт направляющего пальца номинальным моментом Момент затяжки22 32 Н?м 7 Нажмите несколько раз на педаль тормоза для того, чтобы убедиться в рабочем состоянии тормозной системы, затем проведите ходовые испытания Примечание: после установки нового комплекта тормозных колодок, срабатывание тормозов может потребовать большего хода педали тормоза Для приработки тормозных колодок необходимо пройти несколько циклов торможения 8 После завершения установки деталей проверьте герметичность соединений тормозных шлангов и тормозных трубок |
