Книга: FIAT DOBLO бензин / дизель с 2005 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Автомастер
-24%
Книга: FIAT DOBLO (б , д) с 2005 г.в., рем., экспл., то | Автомастер
Книга: FIAT DOBLO (б , д) с 2005 г.в., рем., экспл., то | Автомастер
Книга: FIAT DOBLO (б , д) с 2005 г.в., рем., экспл., то | Автомастер
Артикул
7025364
ISBN
978-966-8520-24-2
Издательство
Автомастер
Кол-во страниц
304
Переплет
Твердый
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Этот знаменитый коммерческий автомобиль в 2005 году немного изменился – был улучшен внешний вид передней части, поменялся блок фар с передней и задней стороны. В новом мануале речь пойдет о модели Фиат Добло после этого небольшого, но важного рестайлинга. Такой фургон действительно очень хорош и его использование в служебных целях не только обеспечивает качество перевозок при любых внешних условиях, но подчеркивает высокий статус компании, возможность выбирать лучшие средства для выполнения работы. Чтобы фургон ежедневно справлялся с возложенной на него нагрузкой, был готов преодолевать большие расстояния, развозить тяжести необходимо выполнять правила ухода и эксплуатации машины. Все основные принципы использования и обслуживания техники, починки, электрооборудования и конструкции данных моделей подробно рассматривает руководство по ремонту Fiat Doblo. Книга предназначена для всех, кто работает с этими фургонами – управляет ими или же осуществляет ремонт на базе автосервиса. В мануале рассматриваются модели, выпускаемые с 2005 года, имеющие агрегаты на бензине или на дизеле рабочим объемом 1.3, 1.9D.

Нет сомнений, что все мануалы украинского издательства «Автомастер» - универсальные справочники, для создания которых авторы не жалеют усилий, поэтому и профессионалы и автолюбители находят в них ответы на актуальные вопросы, причем удобство книг позволяет очень быстро сориентироваться в содержании и не тратить время на лишние поиски необходимых сведений. Данное руководство по ремонту  Фиат Добло насчитывает 304 страницы, при этом на каждом развороте помимо важной информации, читателя ждет необходимый наглядный материал в виде рисунков и таблиц, выполненных на высшем уровне с учетом современных знаний в области автомеханики. Все сведения в мануале изложены последовательно. Так, первая часть книги – это, в основном, теоретические сведения, хотя в вопросах автомобильного мира теория неразрывно связана с практикой. Поэтому следующие разделы книги уже прикладного характера. Кроме техники безопасности, которая должна соблюдаться в процессе вождения и ремонта, в мануале дан обзор конструкции фургонов, а также отдельная глава - инструкция по эксплуатации FIAT DOBLO. Далее есть смысл перейти к следующему разделу пособия, посвященному вопросам технического обслуживания Фиата. В этом справочнике есть описания всех профилактических работ, необходимых для контроля техники согласно регламенту.

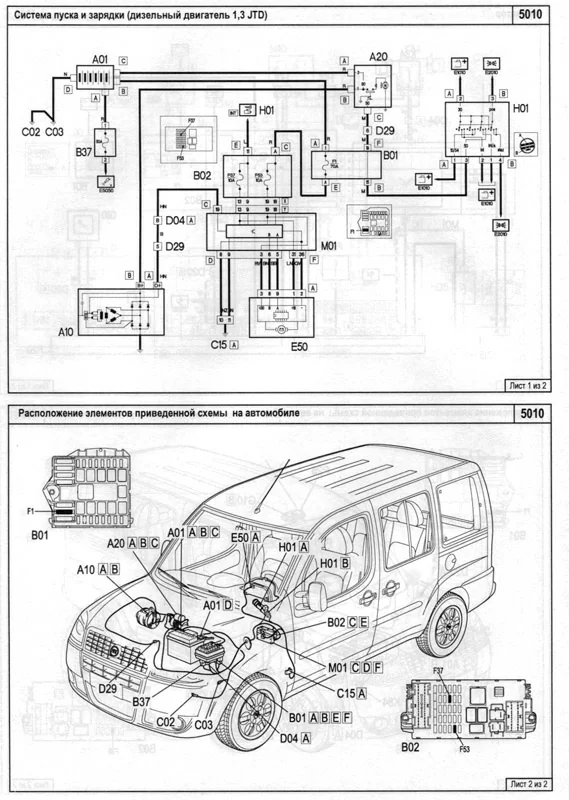

Кроме того, пособие включает в себя электросхемы FIAT DOBLO – они понадобятся для правильной настройки и починки электронной составляющей фургона, а также усовершенствования некоторых из этих элементов. Во второй части мануала даны точные указания по диагностике и ремонту Фиат Добло, ведь непредвиденная неисправность может застать водителя в дороге, когда для продолжения нормальной работы машины остается только самостоятельно следовать доступным, наглядным и точным указаниям в данном пособии.
Показать Оглавление
Скрыть Оглавление
Оглавление
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ FIAT DOBLO    9
Рабочее место водителя    9
Передняя панель приборов и органы управления    9
Бортовые приборы    12
Цифровой дисплей    12
Многофункциональный дисплей    13
Перенастраиваемый многофункциональный дисплей    13
Европейская бортовая система диагностики (EOBD)    14
Органы управления    14
Замок зажигания    14
Система блокировки рулевого колеса    14
Система FIAT CODE    15
Ключи    15
Управление наружным освещением и сигнализацией    16
Наружное освещение    16
Наружная световая сигнализация    17
Стеклоомыватели и стеклоочистители    17
Управление внутренним освещением    17
Оборудование салона и элементы комфорта    18
Система вентиляции и отопления    18
Оборудование салона    20
Двери    21
Центральный замок    23
Багажный отсек    23
Капот    24
Установка дополнительного багажника на крыше автомобиля    24
Боковой грузовой трап    25
Системы безопасности    25
Антиблокировочная система тормозов (ABS)    25
Ремни безопасности    26
Система SBR    26
Системы безопасности для детей    27
Подушки безопасности    28
Система облегчения парковки    30
Колеса и шины    30
Давление воздуха в шинах    30
Обозначение колесных дисков    32
Замена колеса    32
Буксировка прицепа    33
Электрооборудование    34
Освещение    34
Замена ламп наружного освещения    35
Замена ламп внутреннего освещения    36
Предохранители    36
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ    39
Идентификационные таблички    39
Размерные характеристики автомобилей    40
Весовые характеристики    40
Весовые характеристики внешних грузов и прицепов    42
Скоростные характеристики    43
Расход топлива    43
    1. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ FIAT DOBLO    45
Периодичность проведения ТО    45
Работы по проверке и обслуживанию внешнего оборудования и ходовой части автомобиля    45
Проверка состояния шин и колес, давления в шинах    46
Стеклоочистители и стеклоомыватели    47
Проверка состояния и износа тормозных колодок задних барабанных тормозов    47
Проверка регулировки рычага стояночного тормоза    47
Работы по проверке и обслуживанию агрегатов и систем подкапотного пространства автомобиля    47
Обзор подкапотного пространства    47
Проверка поликлинового ремня на наличие износа и повреждений    48
Снятие и установка поликлинового ремня привода вспомогательных механизмов бензинового двигателя 1,4 л    49
Снятие и установка поликлинового ремня привода вспомогательных механизмов дизельного двигателя 1,3 л    49
Снятие и установка поликлинового ремня привода вспомогательных механизмов дизельного двигателя 1,9 л    49
Проверка и регулировка зазоров в клапанном механизме (для двигателей 1,4 8v и 1,9 Multijet)    49
Моторное масло    49
Проверка уровня и доливка масла в двигатель    49
Замена моторного масла и масляного фильтра (1,4 8v, 1,9 Multijet)    50
Замена моторного масла и масляного фильтра (1,3 Multijet)    50
Воздушный фильтр    51
Замена фильтрующего элемента воздушного фильтра (1,4 8v)    51
Замена фильтрующего элемента воздушного фильтра (1,3 Multijet)    51
Замена фильтрующего элемента воздушного фильтра (1,9 Multijet)    51
Замена топливного фильтра дизельных двигателей (1,3 л и 1,9 л Multijet)    52
Механическая коробка передач    53
Проверка уровня и доливка масла в МКПП    53
Замена масла в МКПП    53
Проверка уровня и доливка охлаждающей жидкости    53
Проверка уровня и доливка тормозной жидкости    53
Удаление воздуха из тормозной системы    53
Заправка бачка для жидкости стеклоомывателя стекол    54
Фильтр цветочной пыльцы    54
Аккумуляторная батарея    54
    2. БЕНЗИНОВЫЙ ДВИГАТЕЛЬ SOHC 1,4 Л 8 V    55
Общие характеристики    55
Особенности конструкции    55
Снятие и установка силового агрегата    56
Снятие и установка силового агрегата автомобилей с кондиционером воздуха    58
Разборка, проверка и сборка двигателя    60
Снятие и установка КПП и блока сцепления при снятом силовом агрегате    60
Снятие ГБЦ и поддона картера при снятом силовом агрегате    61
Разборка двигателя    62
Проверка и сборка двигателя    63
Снятие и установка ГБЦ    65
Разборка, проверка и сборка ГБЦ    66
Проверка и сборка ГБЦ    67
Система синхронизации и газораспределения    68
Снятие и установка зубчатого ремня ГРМ, настройка синхронизации    68
Установка ремня ГРМ    68
Система смазки    69
Система охлаждения    70
Система подачи воздуха    72
Система подачи топлива    72
Система впрыска топлива    76
Основные функции системы впрыска-зажигания    77
Элементы системы впрыска и зажигания    78
Блок управления впрыском и зажиганием IAW 5SF3    78
Форсунки    79
Топливный коллектор    79
Датчик температуры ОЖ    80
Датчик детонации    80
Датчик частоты вращения коленчатого вала    80
Потенциометр педали акселератора    80
Блок дроссельной заслонки    81
Датчик температуры и давления входящего воздуха    81
Катушки зажигания    81
Датчик синхронизации (положения распределительного вала)    81
Система выпуска ОГ    82
    3. ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 1,3 Л DOHCJTD 16 V    85
Общие характеристики    85
Подвеска силового агрегата    85
Особенности конструкции    86
Снятие и установка силового агрегата    86
Разборка, проверка и сборка двигателя    88
Снятие и установка КПП и сцепления при снятом силовом агрегате    88
Снятие ГБЦ и поддона картера при снятом силовом агрегате    89
Разборка нижней части двигателя    92
Разборка, проверка и сборка шатунно-поршневой группы    93
Проверка и сборка двигателя    94
Установка ГБЦ и поддона масляного картера    97
Разборка, проверка и сборка ГБЦ    102
Система синхронизации и газораспределения    104
Снятие цепи ГРМ вместе с ведущей и ведомой звездочками    104
Система смазки    105
Система охлаждения    106
Система подачи воздуха и турбонаддува    108
Турбокомпрессор    108
Система подачи топлива    110
Система впрыска топлива    112
Функции системы впрыска    114
Элементы системы впрыска    117
Блок управления Common Rail MJD - 6JF    117
Топливоподкачивающий насос    118
Топливный фильтр с нагревателем и датчиком температуры    118
Топливный насос высокого давления (ТНВД)    119
Топливный коллектор высокого давления    119
Датчик давления топлива    119
Регулятор давления топлива    120
Форсунки    120
Блок управления свечами накаливания    121
Датчик частоты вращения коленчатого вала    121
Датчик фазы (положения распределительных валов)    122
Датчик давления наддува    122
Датчик температуры ОЖ    123
Измеритель расхода воздуха    123
Потенциометр педали акселератора    123
Система выпуска ОГ    124
Система ограничения токсичности    124
Каталитический преобразователь ОГ    124
Система DPF - фильтр твердых частиц ОГ дизеля    124
Рециркуляция картерных газов    125
и масляных паров Система рециркуляции ОГ    125
Привод вспомогательных механизмов    126
    4. ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 1,9 LTD    127
Основные технические характеристики    127
Снятие и установка ГБЦ на автомобиле    128
Снятие и установка силового агрегата    130
Снятие и установка вспомогательного оборудования    136
Снятие и установка КПП при снятом силовом агрегате    136
Снятие ГБЦ и поддона масляного картера при снятом силовом агрегате    137
Разборка и капитальный ремонт ГБЦ    139
Разборка ГБЦ    139
Проверка, восстановление деталей и сборка ГБЦ    140
Сборка ГБЦ    141
Разборка двигателя    143
Проверка, замена и восстановление деталей    145
Сборка двигателя    145
Установка ГБЦ    148
Система синхронизации и газораспределения    149
Установки механизма синхронизации    150
Система подачи воздуха и турбонагнетатель    151
Система турбонаддува    151
Система подачи топлива    152
Топливный фильтр    153
Снятие и установка ТНВД    153
Система впрыска    154
ТНВД    155
ТКВД    156
Форсунки    156
Функции системы впрыска    158
Конструкция блока управления    161
Датчики    162
Датчик частоты вращения коленчатого вала    162
Синхронизирующий датчик    162
Потенциометр педали акселератора    162
Измеритель расхода воздуха (по массе)    162
Датчик давления топлива    163
Датчик атмосферного давления    163
Датчик температуры ОЖ    163
Подогреватель топлива, объединенный с датчиком температуры    163
Датчик температуры входящего воздуха    163
Датчик давления наддува    164
Блок управления нагревом свечей накаливания    164
Датчик-выключатель положения педали тормоза    164
Датчик-выключатель положения педали сцепления    164
    5. ТРАНСМИССИЯ    169
СЦЕПЛЕНИЕ    169
Привод выключения сцепления    170
Гидравлический привод выключения сцепления    170
Механический привод выключения сцепления    171
МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ    172
МКППС.510    173
МКППС.513    173
Тросовый привод управления МКПП    175
Снятие и установка МКПП    175
Разборка и сборка МКПП    177
Разборка дифференциала    180
Сборка дифференциала    180
Сборка КПП    181
Органы управления МКПП    183
Тросовый привод управления МКПП    183
Механизм рычага переключения передач    183
ПРИВОДНЫЕ ВАЛЫ    184
Снятие и установка левого приводного вала    186
Особенности снятия и установки правого приводного вала (для КПП С 510)    186
Разборка и сборка внутреннего трехшипового шарнира    187
Разборка и сборка наружного шарнира равных угловых скоростей (ШРУС)    187
    6. ПОДВЕСКИ КОЛЕС    188
Передняя подвеска    188
Снятие и установка передних амортизаторов и пружин    189
Разборка и сборка амортизационной стойки    189
Установка стойки амортизатора на автомобиль    190
Снятие и установка нижнего рычага передней подвески    190
Замена шаровой опоры    191
Стабилизатор поперечной устойчивости    191
Снятие и установка балки передней подвески    192
Задняя подвеска    192
Снятие и установка заднего амортизатора    193
Снятие и установка задней рессоры    193
Задний стабилизатор поперечной устойчивости    194
Ограничители хода задней подвески    194
Снятие и установка поворотного кулака    194
Ступицы    194
Снятие и установка поворотного кулака    194
Замена подшипника ступицы переднего колеса    195
Снятие и установка ступицы заднего колеса    196
Проверка и регулировка углов установки колес    196
Передние колеса    196
Задние колеса    197
    7. РУЛЕВОЕ УПРАВЛЕНИЕ    198
Общие сведения    198
Реечный механизм без усилителя    198
Рулевое управление с гидравлическим усилителем    198
Снятие и установка рулевого колеса    199
Снятие и установка рулевой колонки    199
Снятие замка зажигания    200
Снятие и установка рулевого механизма с усилителем    200
Снятие и установка насоса усилителя рулевого управления    201
    8. ТОРМОЗА    203
Характеристики тормозной системы    203
Тормозная система без ABS    203
Тормозная система с ABS/EBD    204
Функциональное назначение    204
Электронно-гидравлический блок управления ABS    204
Режимы работы    206
Дисковые тормоза передних колес    208
Барабанные тормоза задних колес    209
Гидравлическая система    210
Удаление воздуха из гидравлической системы тормозов    210
Главный тормозной цилиндр    211
Вакуумная система усилителя тормозов    212
    9. КУЗОВ ФИАТ ДОБЛО    214
Общие сведения    214
Элементы кузова    214
Капот    214
Двери передние    215
Боковая сдвижная дверь    216
Задние двустворчатые распашные, ассиметричные двери    218
Задний люк в крыше (только для распашной задней двери)    218
Задняя подъемная дверь    219
Внутренние элементы кузова    219
Передняя панель    219
Внутренние облицовки    220
Сиденья    222
Передние сиденья    222
Геометрические размеры кузова    224
Геометрические размеры и контрольные точки кузова    224
Контрольные точки кузова модификаций с короткой базой    224
Контрольные точки кузова модификаций с длинной базой    226
Геометрические размеры проемов    228
    10. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ (ЭЛЕКТРОСХЕМЫ) ФИАТ ДОБЛО    229
