Книга: GREAT WALL HOVER H5 бензин с 2010 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-27%
Книга: GREAT WALL HOVER H5 (б) с 2010 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
7022874
ISBN
978-5-88850-595-3
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
336
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
2.4
Новое техническое пособие представляет собой настоящую энциклопедию, посвященную флагману линейки внедорожников, выпускаемой крупной китайской компанией. Действительно, этот современный автомобиль, способный обыграть на дороге не один десяток аналогичных европейских моделей, заслуживает подробного руководства, ведь с каждым днем увеличивается число людей, желающих знать об этой красивой модели как можно больше, а также научиться правильно обращаться с ней. Эта машина получилась не только удобной и вместительной, но и прочной, безопасной, максимально надежной. Именно на таком автотранспорте хочется и возможно осуществлять самые смелые идеи, открывать новые горизонты, путешествовать всей семьей или в одиночку. Конечно, эта модель создана для длительных поездок, а это значит, что водителю необходимо хорошо знать своего четырехколесного партнера, находить с ним общий язык даже в непредвиденных ситуациях в гараже или на дороге, правильно эксплуатировать, обслуживать и чинить. Речь не идет о каких-то трудностях или особенных процедурах, вполне достаточно иметь при себе руководство по ремонту GREAT WALL HOVER H5, чтобы досконально разобраться во всех прикладных вопросах, поднять уровень своих знаний и приобрести новые умения, необходимые для успешного взаимодействия с внедорожником и его беспрекословной работы. В книге представлены модели указанной марки, выпускаемые с 2010 года и оснащенные бензиновым мотором рабочим объемом 2,4 литра.

Издательство «Легион-Aвтодата» уже несколько лет, как запустило серию книг «Профессионал», в которых подробно и доступно излагаются все сведения по автомобилям, причем пособия всегда рассчитаны не только на специалистов, но и на всех желающих чему-то научиться автовладельцев. Новое руководство по ремонту Грейт Вол Ховер Н5 создано с учетом пожеланий пользователей, так что осваивать новую информацию по книге стало еще удобнее. Весь текст сопровождается наглядными рисунками, они черно-белые, но это нисколько не мешает восприятию. Авторы дают исчерпывающие сведения обо всех аспектах, связанных с машиной, так что вряд ли после этой книги у вас останутся какие-либо вопросы. Логичная разбивка пособия на главы и параграфы помогает лучше ориентироваться в тексте. Авторы приводят правила техники безопасности для китайских внедорожников, а также показывают машину «в разрезе», со всеми составляющими. Для каждого элемента машины указаны их характеристики и особенности управления. Также представляет интерес полная инструкция по эксплуатации GREAT WALL HOVER H5, благодаря которой водитель сможет избежать многих недочетов и ошибок, сидя за рулем. Отдельный разговор представляет собой тема техобслуживания Грейт Ховер. В мануале даны обзоры всех профилактических процедур, указана их периодичность, приведен также каталог расходных запчастей.

Чтобы электрооборудование внедорожника не доставляло хлопот автовладельцу, лучше всего обратиться к еще одному разделу книги и там же посмотреть электросхемы Great Wall Hover H5. Поскольку перед нами прикладная, функциональная книга, то в ней, естественно, много места уделено теме диагностики и ремонта Great Wall Hover H5. авторы приводят примеры конкретных неисправностей и дефектов в работе машины, которые могут возникнуть, указывают на возможные их причины и далее предлагают пошаговую, наглядную и эффективную технологию починки автомобиля.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

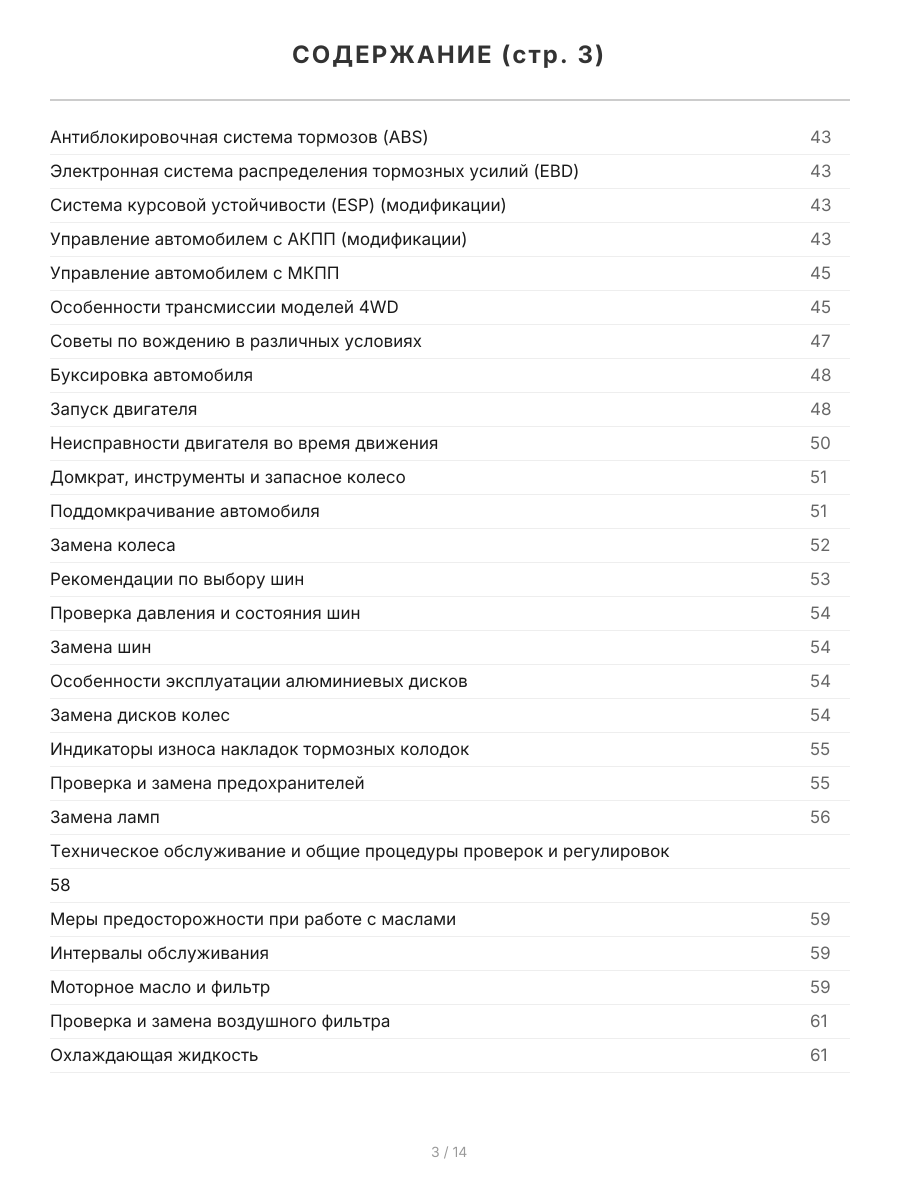

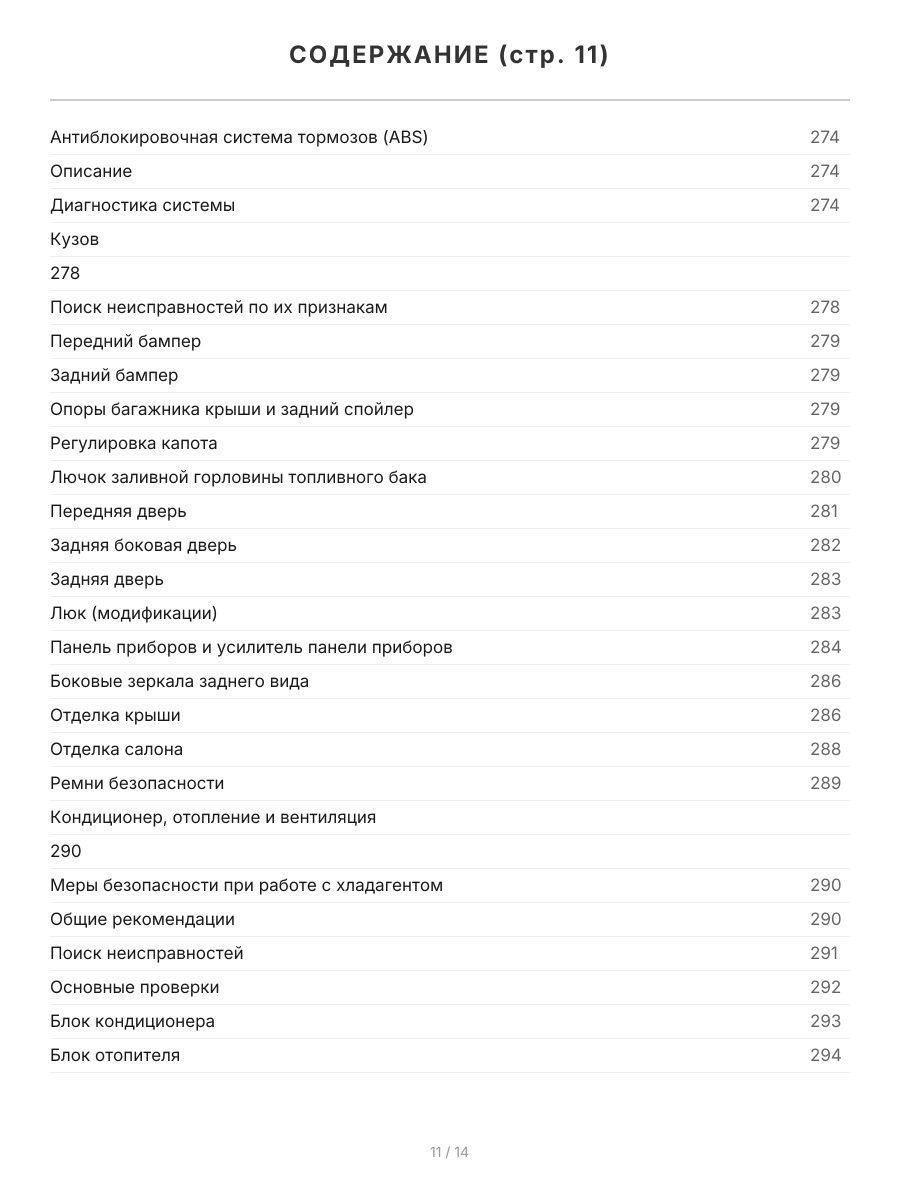

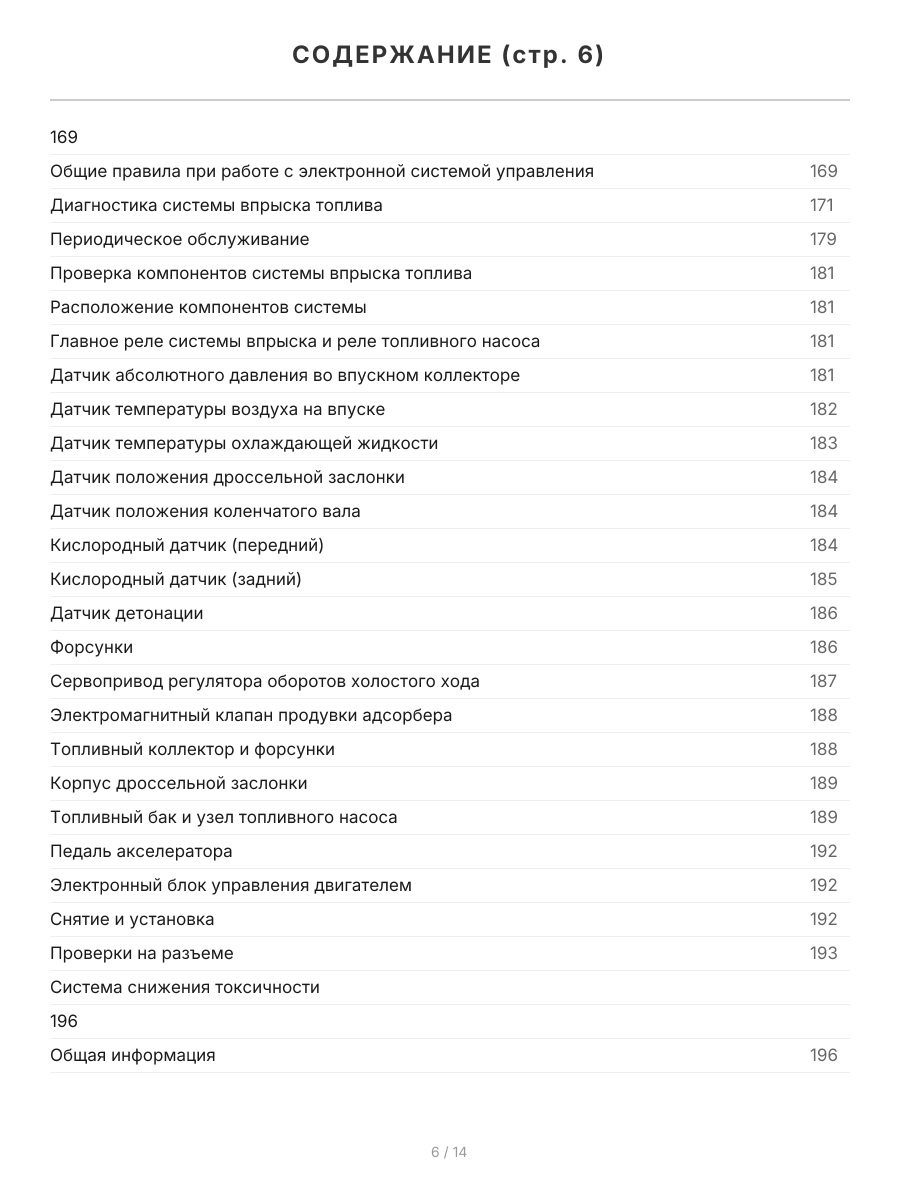

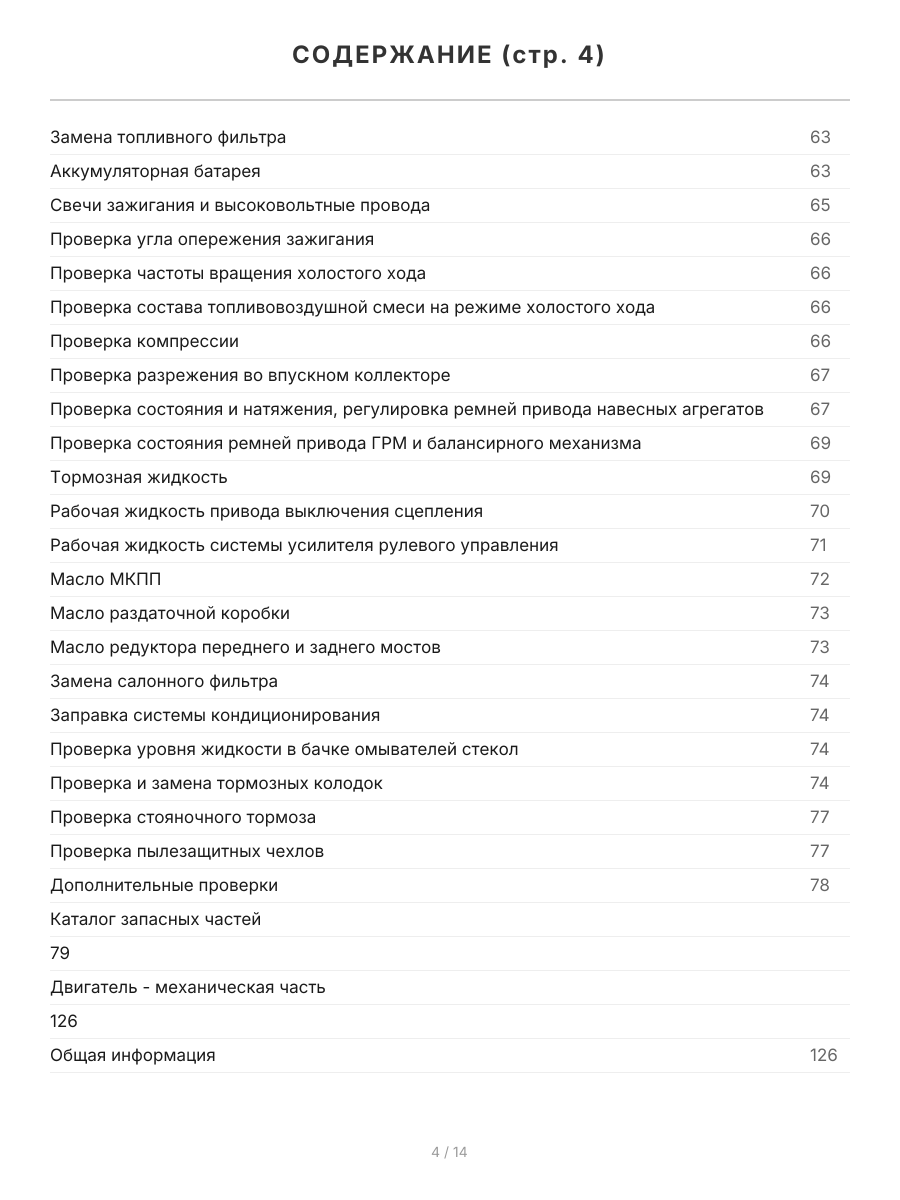

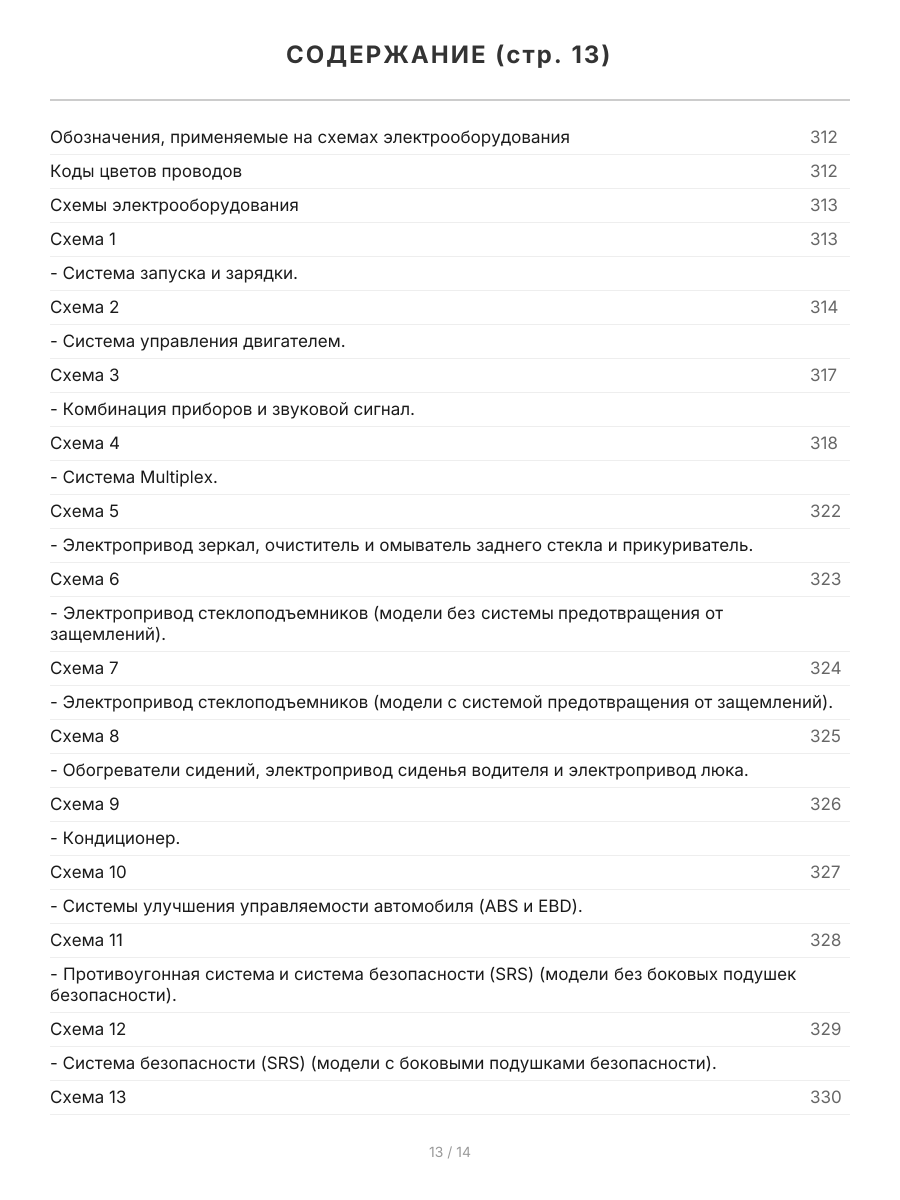

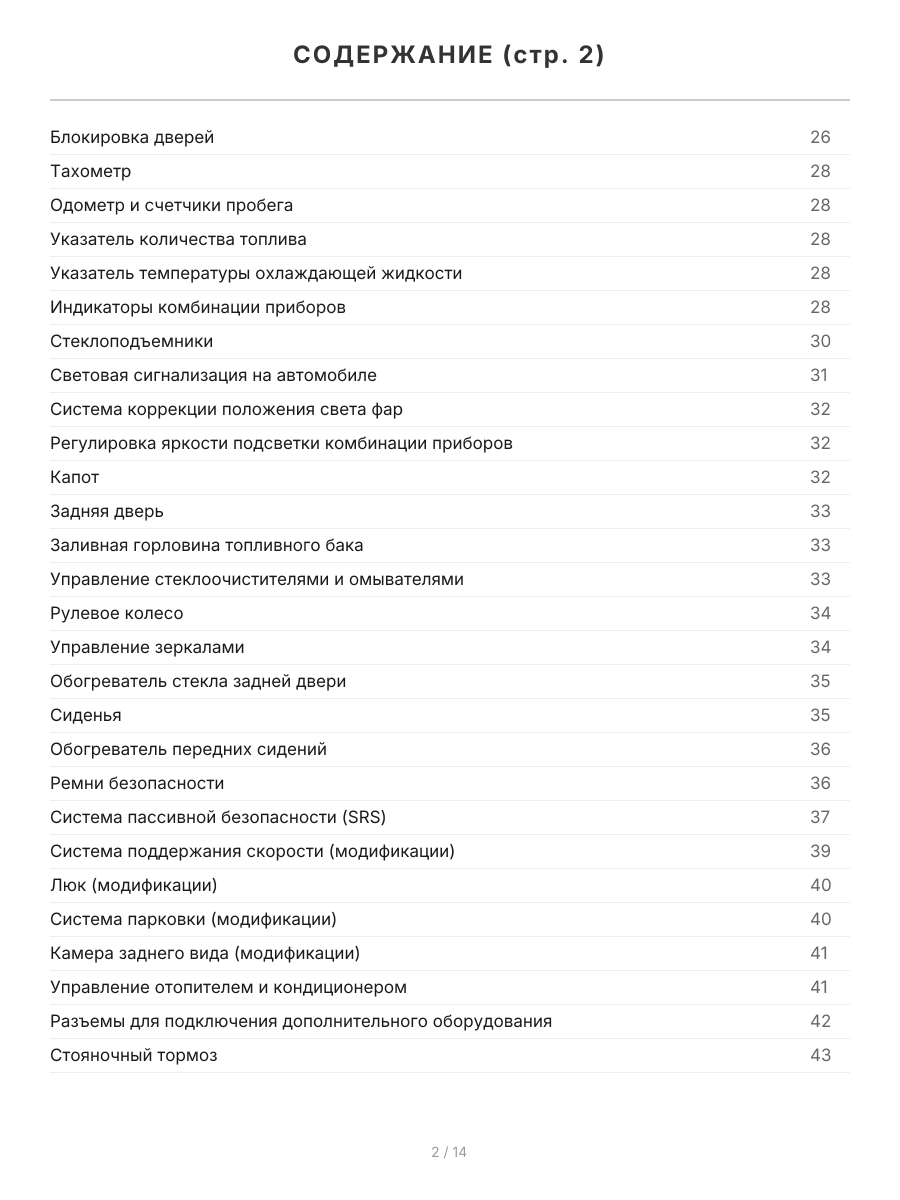

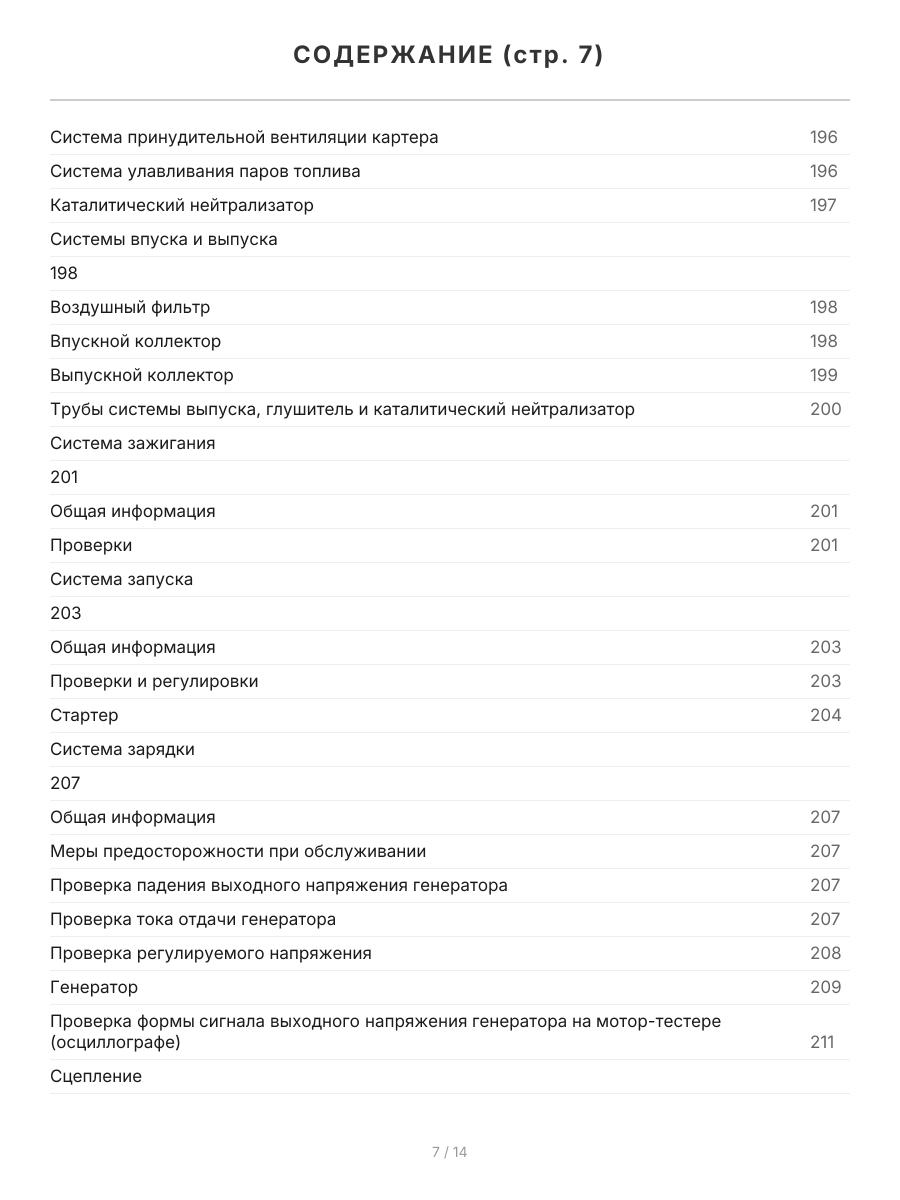

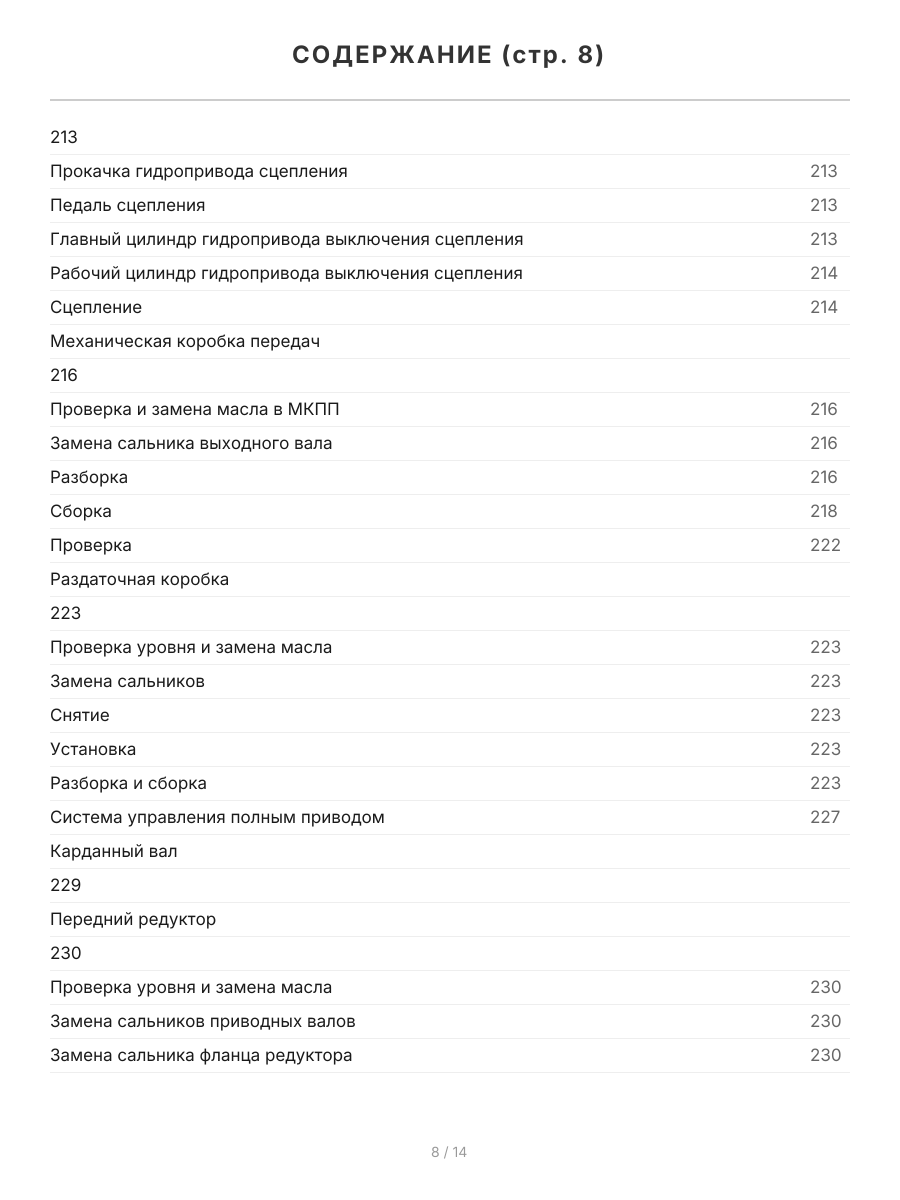

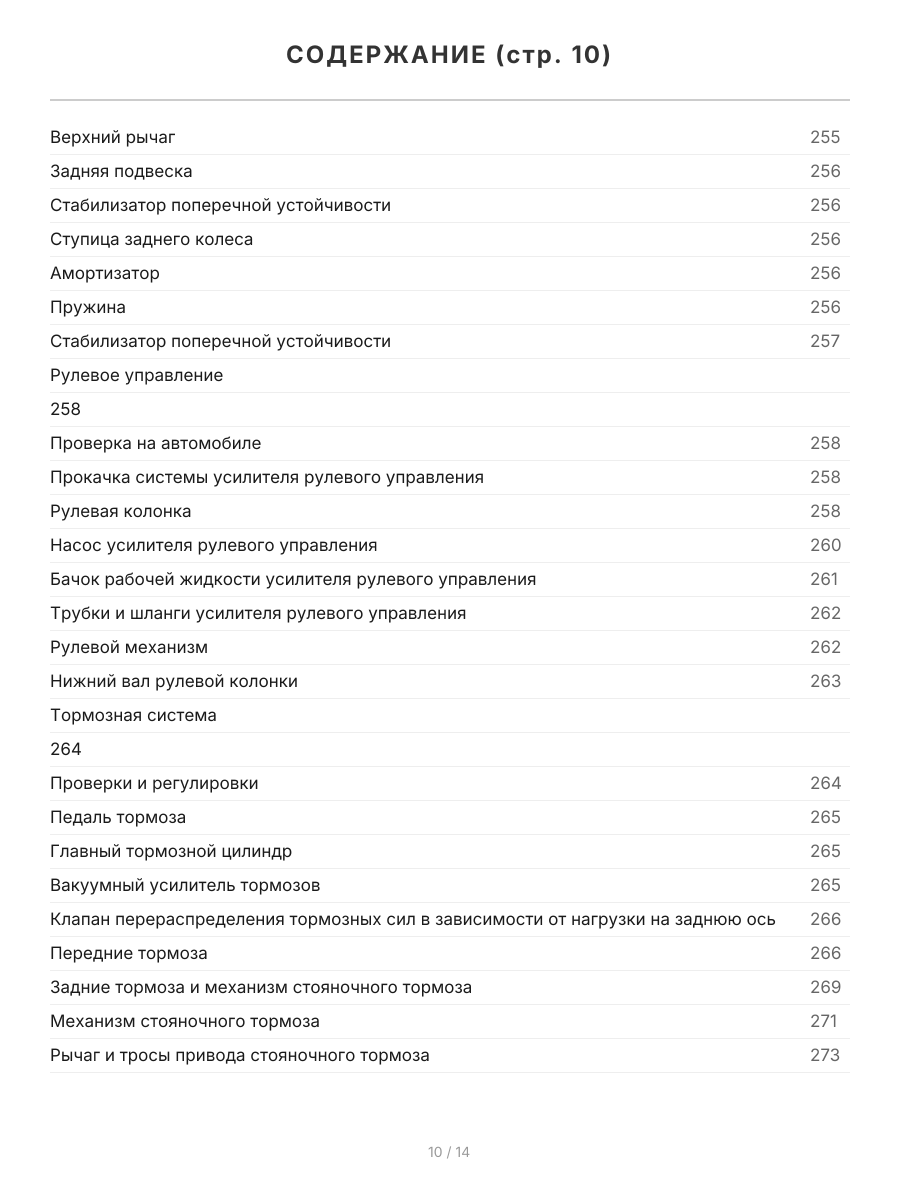

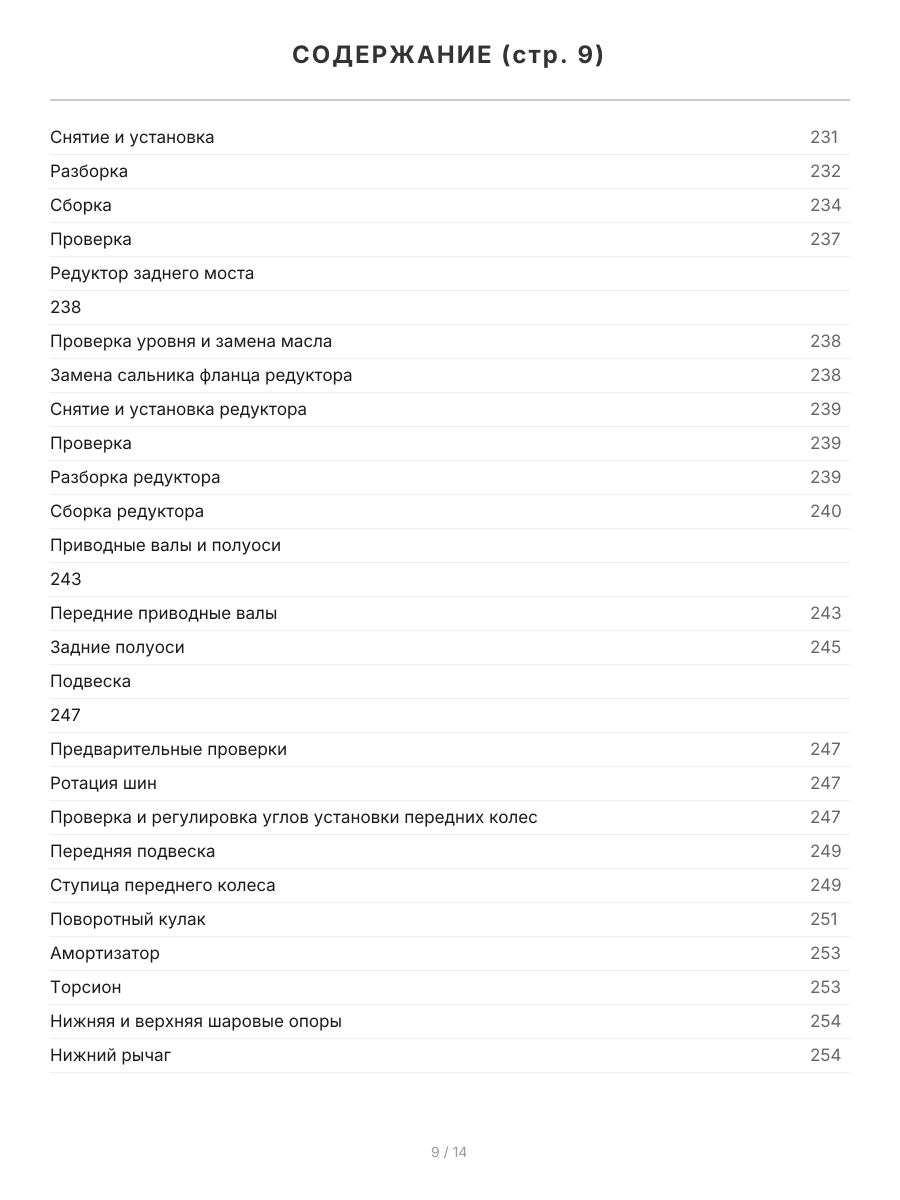

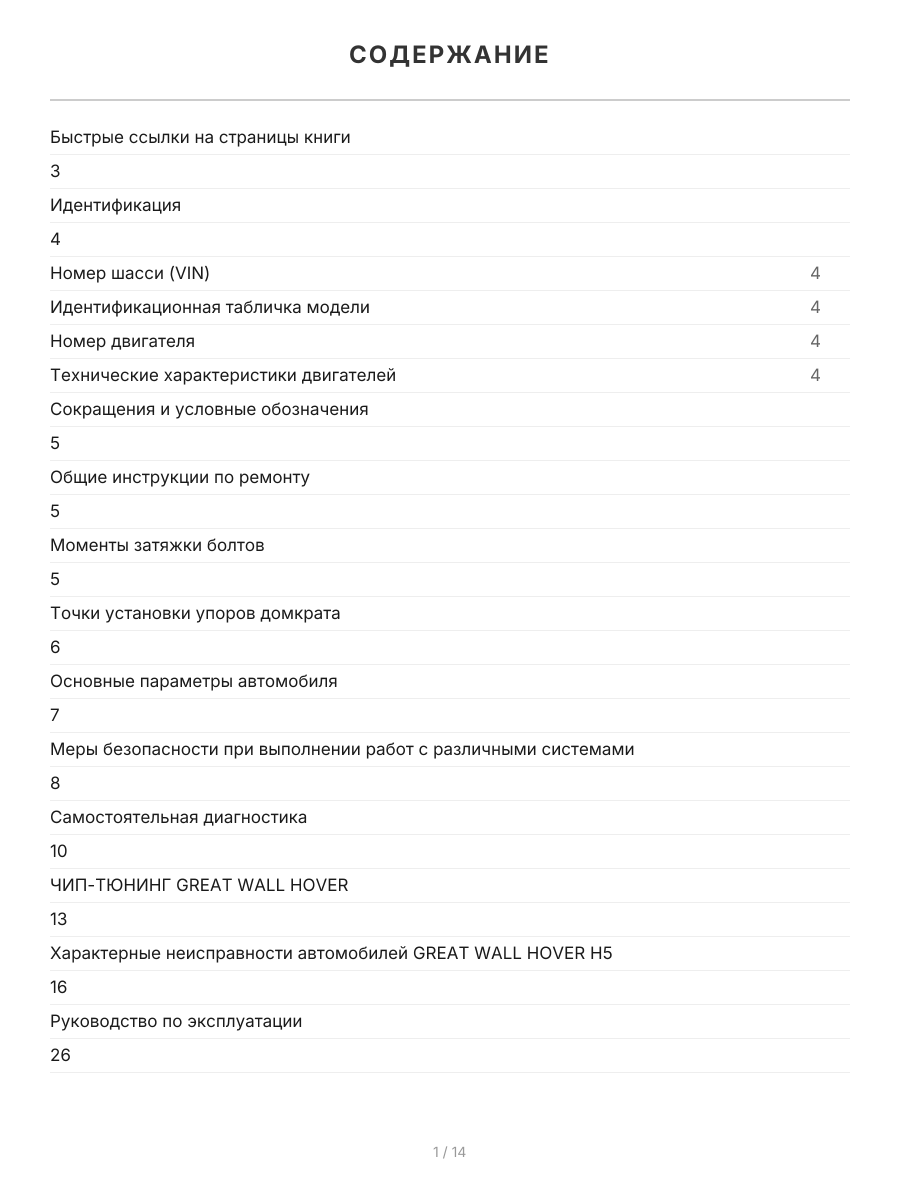

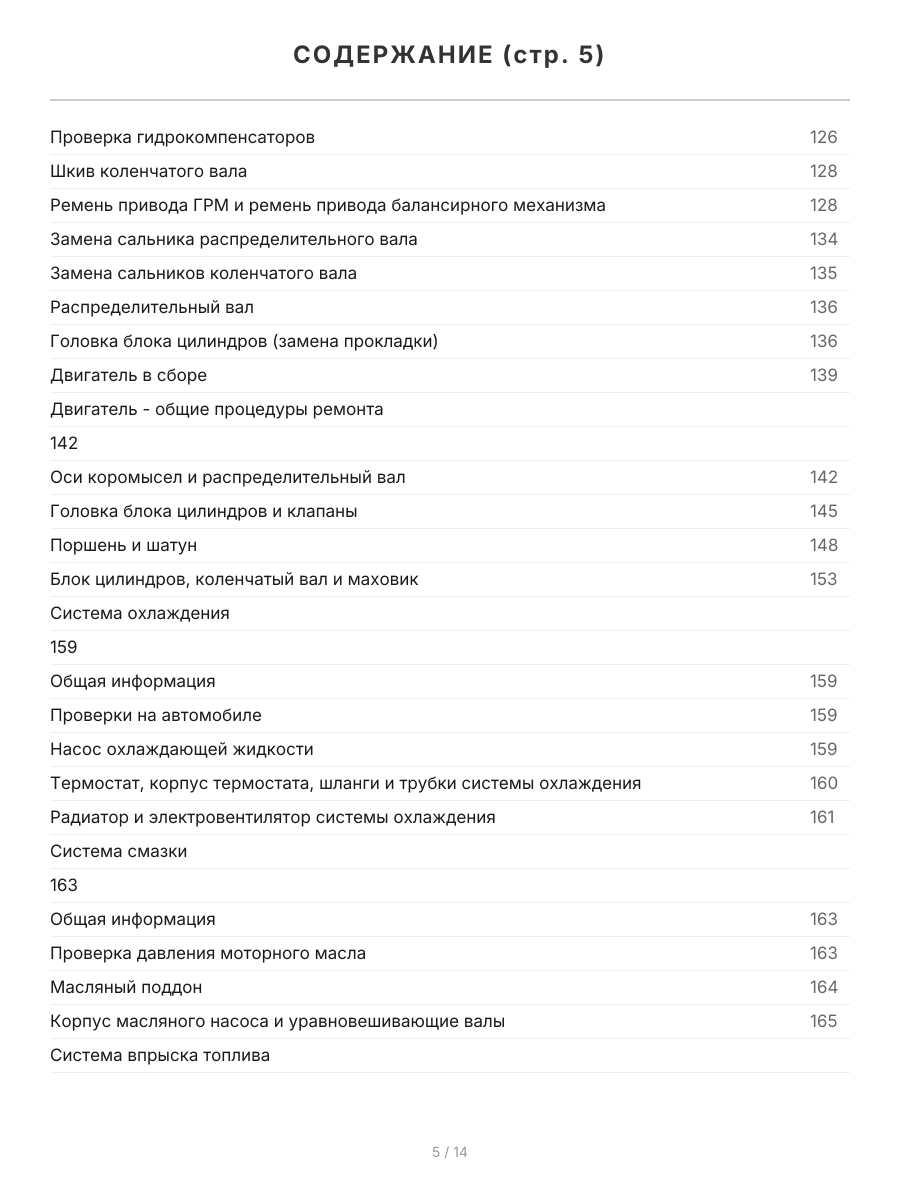

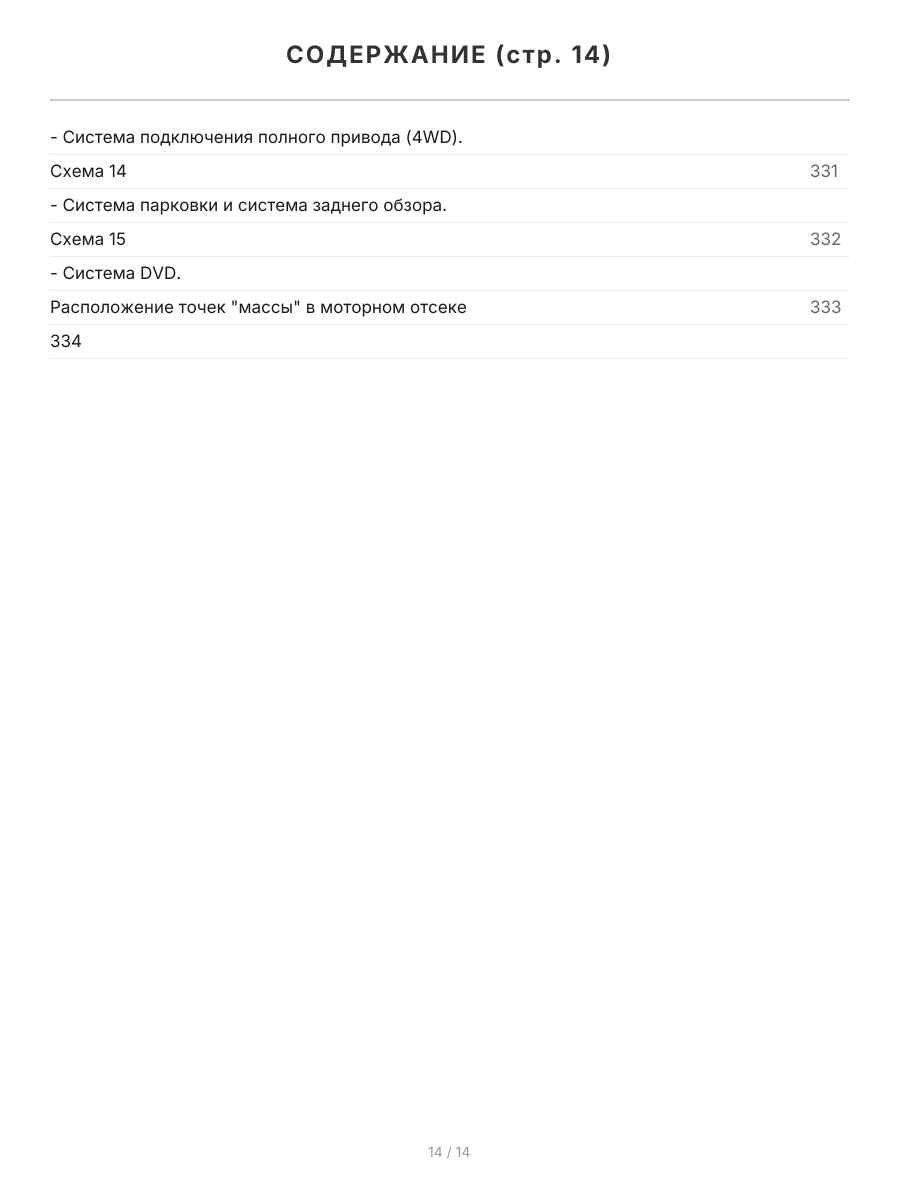

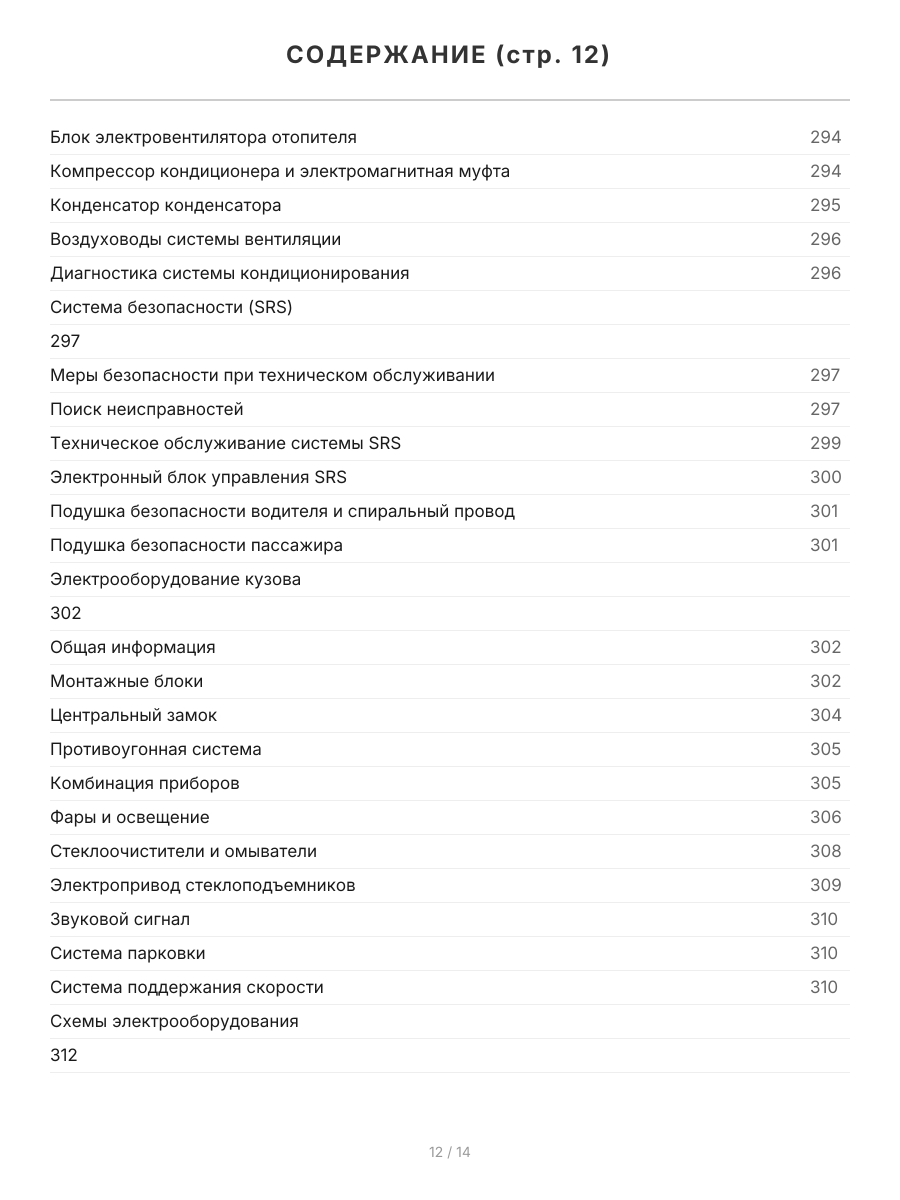

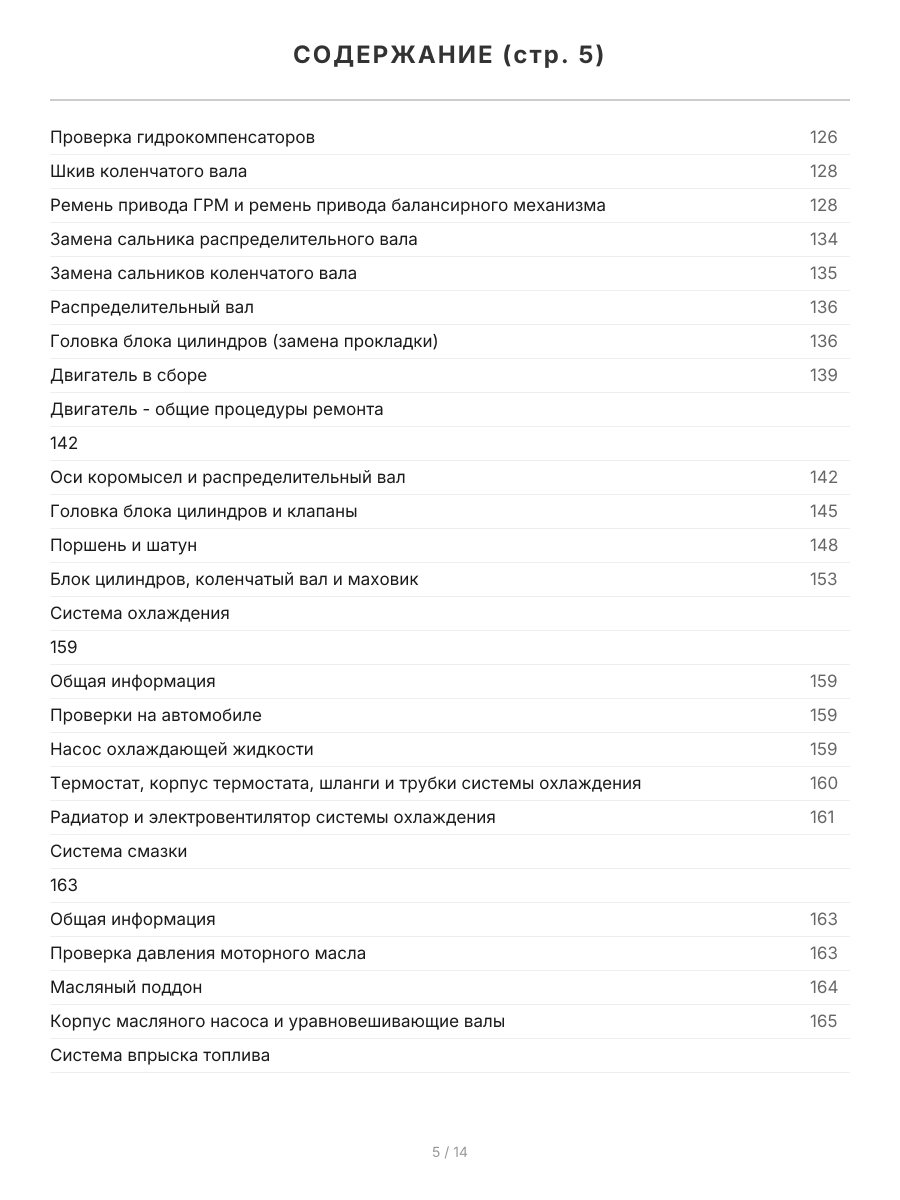

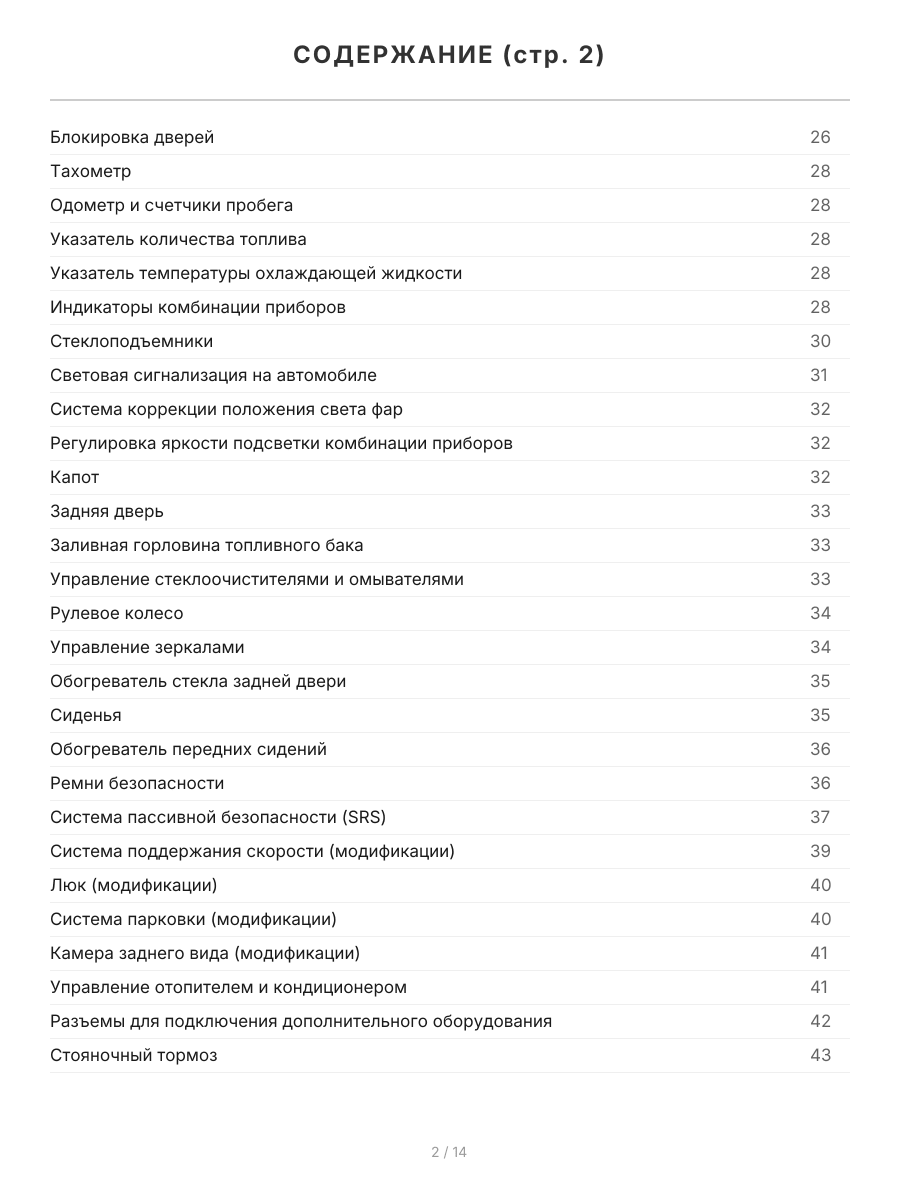

Оглавление

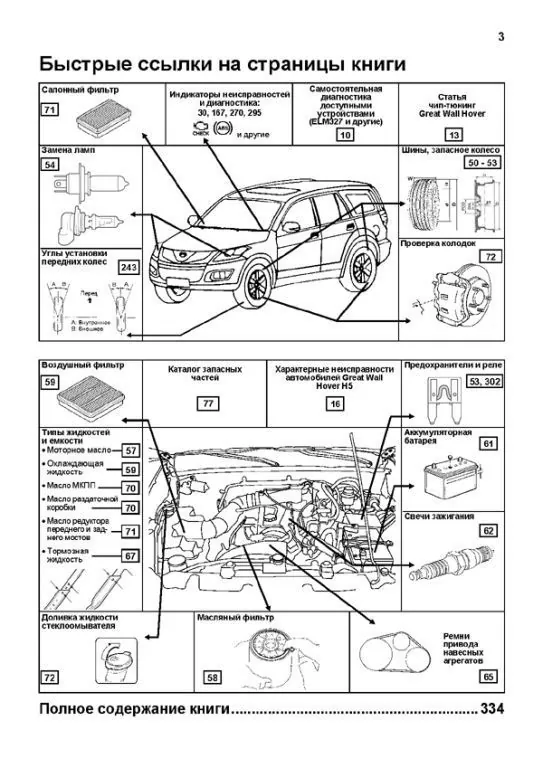

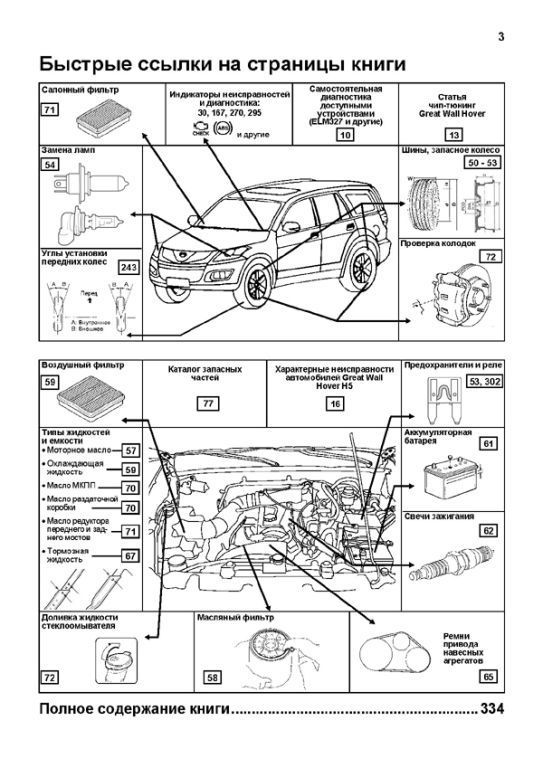

Быстрые ссылки на страницы книги
3
Идентификация
4
Номер шасси (VIN) 4
Идентификационная табличка модели 4
Номер двигателя 4
Технические характеристики двигателей 4
Сокращения и условные обозначения
5
Общие инструкции по ремонту
5
Моменты затяжки болтов
5
Точки установки упоров домкрата
6
Основные параметры автомобиля
7
Меры безопасности при выполнении работ с различными системами
8
Самостоятельная диагностика
10
ЧИП-ТЮНИНГ GREAT WALL HOVER
13
Характерные неисправности автомобилей GREAT WALL HOVER H5
16
Руководство по эксплуатации
26
Блокировка дверей 26
Тахометр 28
Одометр и счетчики пробега 28
Указатель количества топлива 28
Указатель температуры охлаждающей жидкости 28
Индикаторы комбинации приборов 28
Стеклоподъемники 30
Световая сигнализация на автомобиле 31
Система коррекции положения света фар 32
Регулировка яркости подсветки комбинации приборов 32
Капот 32
Задняя дверь 33
Заливная горловина топливного бака 33
Управление стеклоочистителями и омывателями 33
Рулевое колесо 34
Управление зеркалами 34
Обогреватель стекла задней двери 35
Сиденья 35
Обогреватель передних сидений 36
Ремни безопасности 36
Система пассивной безопасности (SRS) 37
Система поддержания скорости (модификации) 39
Люк (модификации) 40
Система парковки (модификации) 40
Камера заднего вида (модификации) 41
Управление отопителем и кондиционером 41
Разъемы для подключения дополнительного оборудования 42
Стояночный тормоз 43
Антиблокировочная система тормозов (ABS) 43
Электронная система распределения тормозных усилий (EBD) 43
Система курсовой устойчивости (ESP) (модификации) 43
Управление автомобилем с АКПП (модификации) 43
Управление автомобилем с МКПП 45
Особенности трансмиссии моделей 4WD 45
Советы по вождению в различных условиях 47
Буксировка автомобиля 48
Запуск двигателя 48
Неисправности двигателя во время движения 50
Домкрат, инструменты и запасное колесо 51
Поддомкрачивание автомобиля 51
Замена колеса 52
Рекомендации по выбору шин 53
Проверка давления и состояния шин 54
Замена шин 54
Особенности эксплуатации алюминиевых дисков 54
Замена дисков колес 54
Индикаторы износа накладок тормозных колодок 55
Проверка и замена предохранителей 55
Замена ламп 56
Техническое обслуживание и общие процедуры проверок и регулировок
58
Меры предосторожности при работе с маслами 59
Интервалы обслуживания 59
Моторное масло и фильтр 59
Проверка и замена воздушного фильтра 61
Охлаждающая жидкость 61
Замена топливного фильтра 63
Аккумуляторная батарея 63
Свечи зажигания и высоковольтные провода 65
Проверка угла опережения зажигания 66
Проверка частоты вращения холостого хода 66
Проверка состава топливовоздушной смеси на режиме холостого хода 66
Проверка компрессии 66
Проверка разрежения во впускном коллекторе 67
Проверка состояния и натяжения, регулировка ремней привода навесных агрегатов 67
Проверка состояния ремней привода ГРМ и балансирного механизма 69
Тормозная жидкость 69
Рабочая жидкость привода выключения сцепления 70
Рабочая жидкость системы усилителя рулевого управления 71
Масло МКПП 72
Масло раздаточной коробки 73
Масло редуктора переднего и заднего мостов 73
Замена салонного фильтра 74
Заправка системы кондиционирования 74
Проверка уровня жидкости в бачке омывателей стекол 74
Проверка и замена тормозных колодок 74
Проверка стояночного тормоза 77
Проверка пылезащитных чехлов 77
Дополнительные проверки 78
Каталог запасных частей
79
Двигатель - механическая часть
126
Общая информация 126
Проверка гидрокомпенсаторов 126
Шкив коленчатого вала 128
Ремень привода ГРМ и ремень привода балансирного механизма 128
Замена сальника распределительного вала 134
Замена сальников коленчатого вала 135
Распределительный вал 136
Головка блока цилиндров (замена прокладки) 136
Двигатель в сборе 139
Двигатель - общие процедуры ремонта
142
Оси коромысел и распределительный вал 142
Головка блока цилиндров и клапаны 145
Поршень и шатун 148
Блок цилиндров, коленчатый вал и маховик 153
Система охлаждения
159
Общая информация 159
Проверки на автомобиле 159
Насос охлаждающей жидкости 159
Термостат, корпус термостата, шланги и трубки системы охлаждения 160
Радиатор и электровентилятор системы охлаждения 161
Система смазки
163
Общая информация 163
Проверка давления моторного масла 163
Масляный поддон 164
Корпус масляного насоса и уравновешивающие валы 165
Система впрыска топлива
169
Общие правила при работе с электронной системой управления 169
Диагностика системы впрыска топлива 171
Периодическое обслуживание 179
Проверка компонентов системы впрыска топлива 181
Расположение компонентов системы 181
Главное реле системы впрыска и реле топливного насоса 181
Датчик абсолютного давления во впускном коллекторе 181
Датчик температуры воздуха на впуске 182
Датчик температуры охлаждающей жидкости 183
Датчик положения дроссельной заслонки 184
Датчик положения коленчатого вала 184
Кислородный датчик (передний) 184
Кислородный датчик (задний) 185
Датчик детонации 186
Форсунки 186
Сервопривод регулятора оборотов холостого хода 187
Электромагнитный клапан продувки адсорбера 188
Топливный коллектор и форсунки 188
Корпус дроссельной заслонки 189
Топливный бак и узел топливного насоса 189
Педаль акселератора 192
Электронный блок управления двигателем 192
Снятие и установка 192
Проверки на разъеме 193
Система снижения токсичности
196
Общая информация 196
Система принудительной вентиляции картера 196
Система улавливания паров топлива 196
Каталитический нейтрализатор 197
Системы впуска и выпуска
198
Воздушный фильтр 198
Впускной коллектор 198
Выпускной коллектор 199
Трубы системы выпуска, глушитель и каталитический нейтрализатор 200
Система зажигания
201
Общая информация 201
Проверки 201
Система запуска
203
Общая информация 203
Проверки и регулировки 203
Стартер 204
Система зарядки
207
Общая информация 207
Меры предосторожности при обслуживании 207
Проверка падения выходного напряжения генератора 207
Проверка тока отдачи генератора 207
Проверка регулируемого напряжения 208
Генератор 209
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 211
Сцепление
213
Прокачка гидропривода сцепления 213
Педаль сцепления 213
Главный цилиндр гидропривода выключения сцепления 213
Рабочий цилиндр гидропривода выключения сцепления 214
Сцепление 214
Механическая коробка передач
216
Проверка и замена масла в МКПП 216
Замена сальника выходного вала 216
Разборка 216
Сборка 218
Проверка 222
Раздаточная коробка
223
Проверка уровня и замена масла 223
Замена сальников 223
Снятие 223
Установка 223
Разборка и сборка 223
Система управления полным приводом 227
Карданный вал
229
Передний редуктор
230
Проверка уровня и замена масла 230
Замена сальников приводных валов 230
Замена сальника фланца редуктора 230
Снятие и установка 231
Разборка 232
Сборка 234
Проверка 237
Редуктор заднего моста
238
Проверка уровня и замена масла 238
Замена сальника фланца редуктора 238
Снятие и установка редуктора 239
Проверка 239
Разборка редуктора 239
Сборка редуктора 240
Приводные валы и полуоси
243
Передние приводные валы 243
Задние полуоси 245
Подвеска
247
Предварительные проверки 247
Ротация шин 247
Проверка и регулировка углов установки передних колес 247
Передняя подвеска 249
Ступица переднего колеса 249
Поворотный кулак 251
Амортизатор 253
Торсион 253
Нижняя и верхняя шаровые опоры 254
Нижний рычаг 254
Верхний рычаг 255
Задняя подвеска 256
Стабилизатор поперечной устойчивости 256
Ступица заднего колеса 256
Амортизатор 256
Пружина 256
Стабилизатор поперечной устойчивости 257
Рулевое управление
258
Проверка на автомобиле 258
Прокачка системы усилителя рулевого управления 258
Рулевая колонка 258
Насос усилителя рулевого управления 260
Бачок рабочей жидкости усилителя рулевого управления 261
Трубки и шланги усилителя рулевого управления 262
Рулевой механизм 262
Нижний вал рулевой колонки 263
Тормозная система
264
Проверки и регулировки 264
Педаль тормоза 265
Главный тормозной цилиндр 265
Вакуумный усилитель тормозов 265
Клапан перераспределения тормозных сил в зависимости от нагрузки на заднюю ось 266
Передние тормоза 266
Задние тормоза и механизм стояночного тормоза 269
Механизм стояночного тормоза 271
Рычаг и тросы привода стояночного тормоза 273
Антиблокировочная система тормозов (ABS) 274
Описание 274
Диагностика системы 274
Кузов
278
Поиск неисправностей по их признакам 278
Передний бампер 279
Задний бампер 279
Опоры багажника крыши и задний спойлер 279
Регулировка капота 279
Лючок заливной горловины топливного бака 280
Передняя дверь 281
Задняя боковая дверь 282
Задняя дверь 283
Люк (модификации) 283
Панель приборов и усилитель панели приборов 284
Боковые зеркала заднего вида 286
Отделка крыши 286
Отделка салона 288
Ремни безопасности 289
Кондиционер, отопление и вентиляция
290
Меры безопасности при работе с хладагентом 290
Общие рекомендации 290
Поиск неисправностей 291
Основные проверки 292
Блок кондиционера 293
Блок отопителя 294
Блок электровентилятора отопителя 294
Компрессор кондиционера и электромагнитная муфта 294
Конденсатор конденсатора 295
Воздуховоды системы вентиляции 296
Диагностика системы кондиционирования 296
Система безопасности (SRS)
297
Меры безопасности при техническом обслуживании 297
Поиск неисправностей 297
Техническое обслуживание системы SRS 299
Электронный блок управления SRS 300
Подушка безопасности водителя и спиральный провод 301
Подушка безопасности пассажира 301
Электрооборудование кузова
302
Общая информация 302
Монтажные блоки 302
Центральный замок 304
Противоугонная система 305
Комбинация приборов 305
Фары и освещение 306
Стеклоочистители и омыватели 308
Электропривод стеклоподъемников 309
Звуковой сигнал 310
Система парковки 310
Система поддержания скорости 310
Схемы электрооборудования
312
Обозначения, применяемые на схемах электрооборудования 312
Коды цветов проводов 312
Схемы электрооборудования 313
Схема 1 313
- Система запуска и зарядки

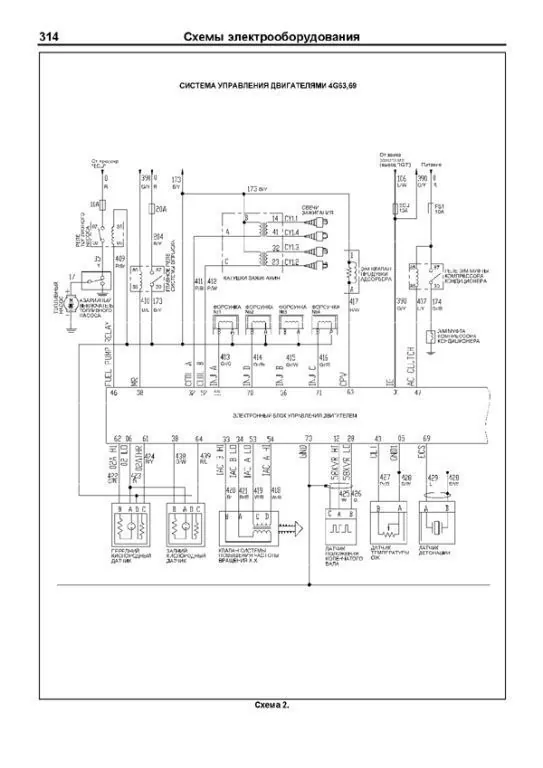

Схема 2 314
- Система управления двигателем
Схема 3 317
- Комбинация приборов и звуковой сигнал
Схема 4 318
- Система Multiplex
Схема 5 322
- Электропривод зеркал, очиститель и омыватель заднего стекла и прикуриватель
Схема 6 323
- Электропривод стеклоподъемников (модели без системы предотвращения от защемлений)
Схема 7 324
- Электропривод стеклоподъемников (модели с системой предотвращения от защемлений)
Схема 8 325
- Обогреватели сидений, электропривод сиденья водителя и электропривод люка
Схема 9 326
- Кондиционер
Схема 10 327
- Системы улучшения управляемости автомобиля (ABS и EBD)
Схема 11 328
- Противоугонная система и система безопасности (SRS) (модели без боковых подушек безопасности)
Схема 12 329
- Система безопасности (SRS) (модели с боковыми подушками безопасности)
Схема 13 330
- Система подключения полного привода (4WD)
Схема 14 331
- Система парковки и система заднего обзора
Схема 15 332
- Система DVD
Расположение точек "массы" в моторном отсеке 333
334
