Книга: KIA SPECTRA / SHUMA бензин 2001-2009 г.в., ремонт, эксплуатация, техническое обслуживание
-32%
Книга: KIA SPECTRA / SHUMA (б) 2001-2009 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA SPECTRA / SHUMA (б) 2001-2009 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA SPECTRA / SHUMA (б) 2001-2009 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA SPECTRA / SHUMA (б) 2001-2009 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA SPECTRA / SHUMA (б) 2001-2009 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA SPECTRA / SHUMA (б) 2001-2009 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
7018444
ISBN
978-588850-484-2
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
272
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.6
Данные модификации автомобилей от всемирно известного корейского производителя, появившись на рынке несколько лет назад, почти сразу стали бестселлерами в Европе и США, в России интерес к этим машинам также не ослабевал несколько лет. Это неудивительно, ведь они отличаются элегантным дизайном, качественной сборкой, предсказуемой работой, а также прекрасно справляются с прохождением практически любых дорог. Однако, водитель в праве требовать от своего автомобиля максимальных показателей лишь в том случае, если он (автомобилист) внимательно следит за состоянием своего четырехколесного партнера, соблюдает нормы использования и периодичность технического обслуживания, не пренебрегает своевременным ремонтом. Чтобы помочь водителям грамотно обращаться с автомобилем, а сотрудникам автосервисов и СТО – ликвидировать любые пробелы в знаниях и получить новые практические навыки, успешное издательство «Легион-Aвтодата» выпустило руководство по ремонту KIA SPECTRA / SHUMA (выпущенные с 2005 по 2009 годы и с 2001 по 2004 годы соответственно), оснащенных бензиновыми двигателями 6 л DOHC. В книге также уделено внимание вопросам правильной эксплуатации и технического обслуживания машин данных марок.

Несмотря на сравнительно малый объем, данный мануал можно считать полностью исчерпывающим, поскольку в нем нет ни одной «проходной» главы – вся информация для книги была отобрана опытными автомеханиками, которым хорошо известно, какие именно темы являются наиболее востребованными среди автолюбителей и новых сотрудников мастерских. Освоить мануал и применять новые знания на практике сможет не только специалист, но и начинающий водитель, поскольку весь материал изложен максимально доступно, что при этом не исключает сугубо профессиональный подход к теме. Также данное руководство по ремонту Киа Спектра / Шума снабжено множеством наглядных иллюстраций, которые дополняют тест и дают возможность пошагово проследить за выполнением всех операций по диагностике и ремонту авто. В начальных главах мануала приведены сведения общего характера, которые необходимо знать любому, кто садится за руль. Это подробное рассмотрение внешнего и внутреннего устройства машины с указанием местоположения, принципов действия и технических характеристик всех основных составляющих авто, включая панель управления. Также приведена инструкция по эксплуатации KIA SPECTRA / SHUMA, при помощи которой водитель сможет досконально узнать свой автотранспорт и использовать новые рабочие ресурсы машины. Описание всех текущих и профилактических проверок, их график и перечень необходимых инструментов и материалов содержатся в отдельной главе, посвященной техническому обслуживанию автомобиля. Чтобы неожиданная поломка не застала автомобилиста врасплох, особенно во время путешествия, ему пригодятся практические умения по самостоятельному решению диагностических и ремонтных задач. Практически все неисправности, их причины и способы ремонта указаны в данном мануале. Кроме того, для каждого случая в мануале даны конкретные рекомендации, которые изложены в строгой последовательности, снабжены рисунками и включают в себя даже мелкие, промежуточные процедуры.

Следовать приведенным в книге алгоритмам работ можно как в условиях гаражной площадки, так и на дороге, если машина сломалась в пути. Конечно, наличие у водителя хотя бы начального практического опыта приветствуется, однако, данное пособие даст шанс попробовать свои силы даже новичку. А подробные электросхемы KIA SPECTRA / SHUMA помогут успешно справиться с настройкой или устранением неисправности в электрооборудовании авто. Таким образом, ориентируясь на указания, приведенные в мануале, водитель сможет своими силами собрать или разобрать, смазать, заменить и осуществить грамотный ремонт машины без риска навредить технике. В пособии подробно рассмотрены все виды работ с двигателем, ходовой частью, тормозной системой, рулевым управлением, коробкой передач, подвеской и остальными агрегатами, узлами и системами, включая даже кузов, колеса, шины.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

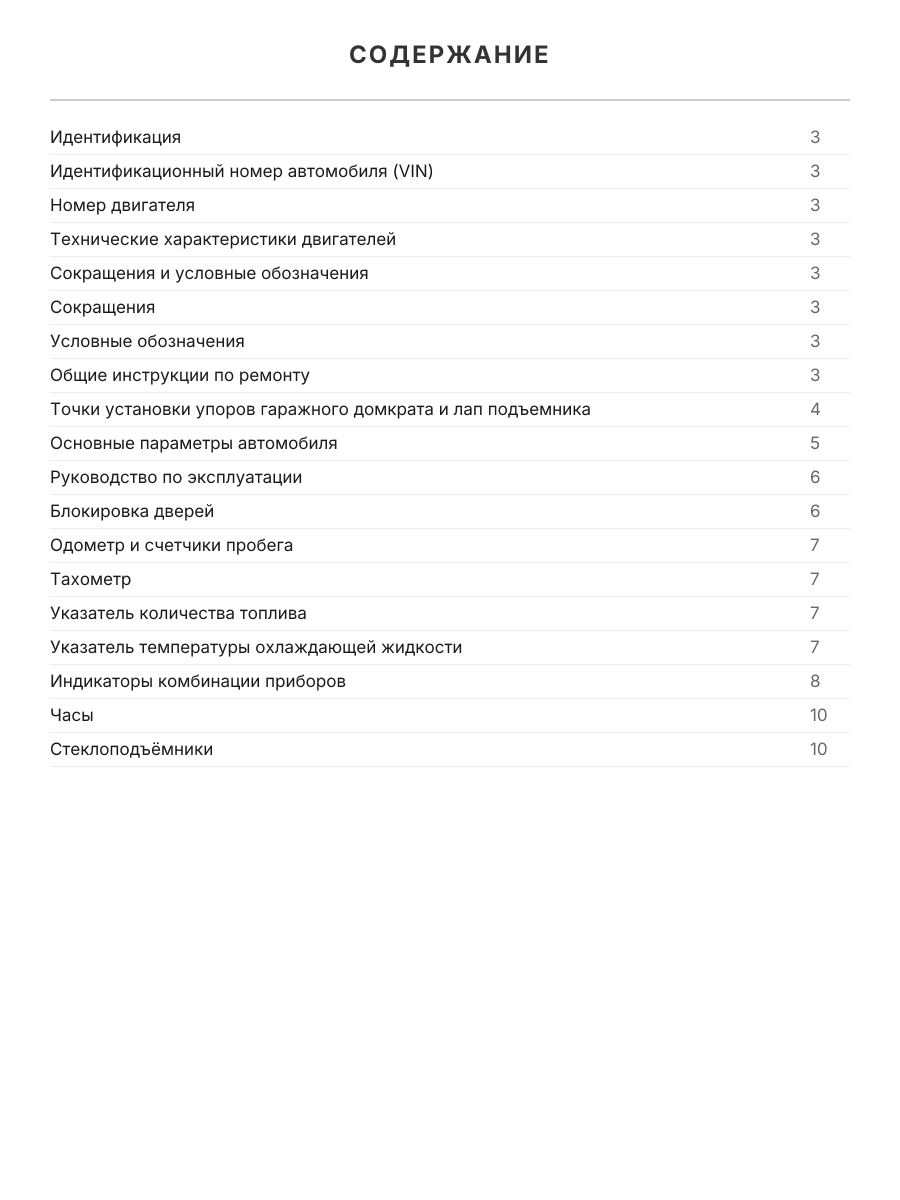

Оглавление
Идентификация 3
Идентификационный номер автомобиля (VIN) 3
Номер двигателя 3
Технические характеристики двигателей 3
Сокращения и условные обозначения 3
Сокращения 3
Условные обозначения 3
Общие инструкции по ремонту 3
Точки установки упоров гаражного домкрата и лап подъемника 4
Основные параметры автомобиля 5

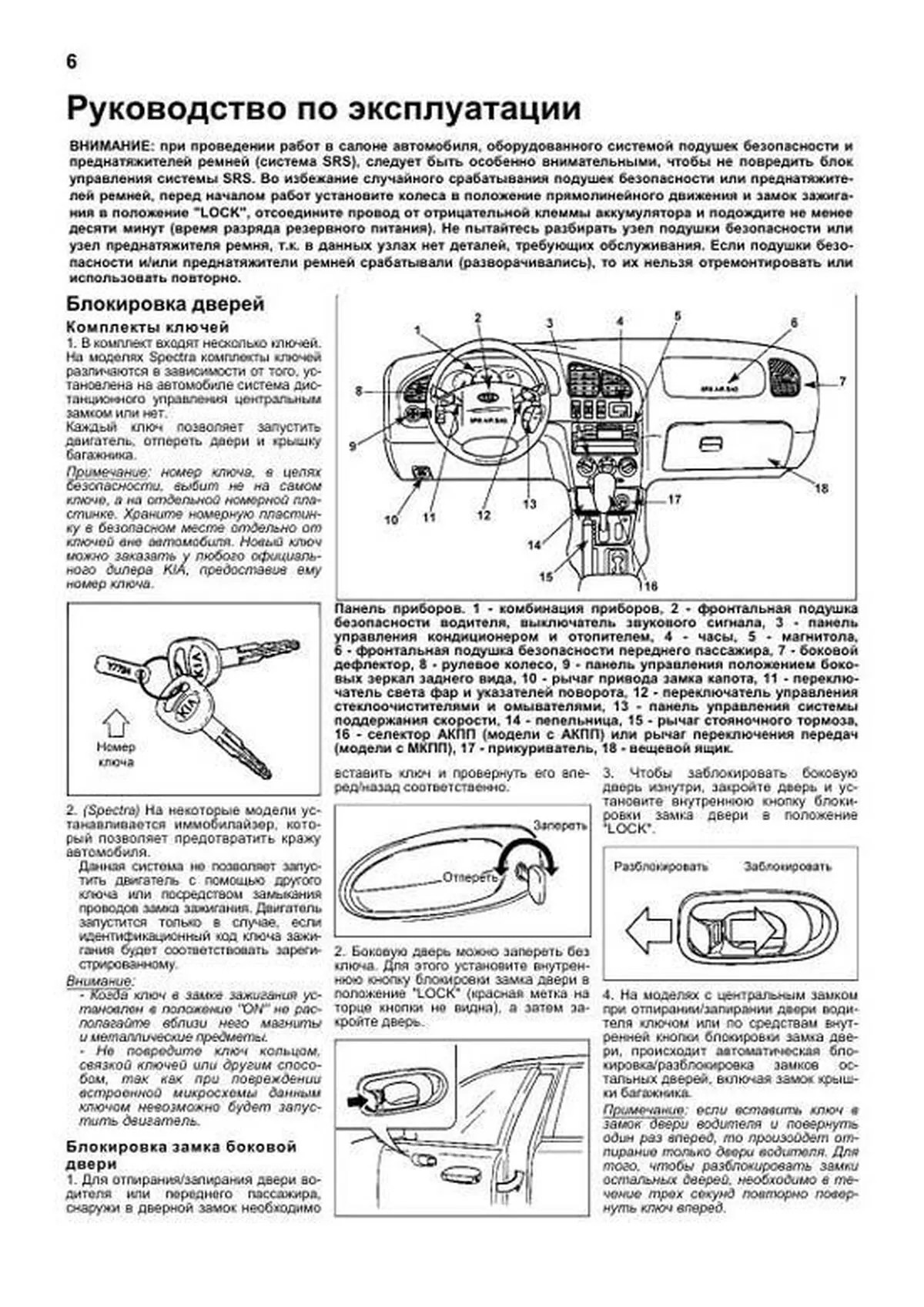

Руководство по эксплуатации 6
Блокировка дверей 6
Одометр и счетчики пробега 7
Тахометр 7
Указатель количества топлива 7
Указатель температуры охлаждающей жидкости 7
Индикаторы комбинации приборов 8
Часы 10
Стеклоподъёмники 10
Световая сигнализация на автомобиле 10
Регулировка яркости подсветки комбинации приборов 11
Капот 11
Крышка багажника 11
Лючок заливной горловины топливного бака 12
Управление стеклоочистителями и омывателями 12
Регулировка положения рулевого колеса 13
Управление зеркалами 13
Обогреватель заднего стекла 13
Сиденья 13
Обогреватель передних сидений 14
Ремни безопасности 14
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 16
Система поддержания скорости (модификации) 17
Управление отопителем и кондиционером 17
Прикуриватель 18
Стояночный тормоз 18
Управление автомобилем с АКПП 18
Управление автомобилем с МКПП 19
Антиблокировочная система тормозов (ABS) 19
Советы по вождению в различных условиях 20
Буксировка автомобиля 20
Запуск двигателя 21
Неисправности двигателя во время движения 23
Запасное колесо, домкрат и инструменты 23
Поддомкрачивание автомобиля 23
Замена колеса 24
Рекомендации по выбору шин 24
Проверка давления и состояния шин 25
Замена шин 26
Особенности эксплуатации алюминиевых дисков 26
Замена дисков колес 26
Индикаторы износа накладок тормозных колодок 26
Каталитический нейтрализатор и система выпуска 26
Предохранители 27
Замена ламп 29
Техническое обслуживание 32
Периодичности технического обслуживания 32
Интервалы обслуживания 32
Меры безопасности при выполнении работ 32
Проверка уровня моторного масла 34
Замена моторного масла и фильтра 34
Проверка охлаждающей жидкости 35
Замена охлаждающей жидкости 35
Проверка воздушного фильтра 36
Проверка состояния аккумуляторной батареи 36
Проверка и очистка свечей зажигания 37
Проверка проводов высокого напряжения 38
Проверка частоты вращения холостого хода 38
Проверка угла опережения зажигания 38
Проверка давления конца такта сжатия 38
Проверка и регулировка ремней привода навесных агрегатов 39
Проверка состояния ремня привода ГРМ 40
Замена топливного фильтра линии высокого давления 40
Проверка уровня масла в механической КПП 40
Замена масла в механической КПП 40
Проверка состояния и уровня масла в АКПП 41
Замена рабочей жидкости АКПП (методом частичной замены) 41
Аппаратная замена рабочей жидкости АКПП 41
Проверка уровня жидкости омывателя 41
Заправка системы кондиционирования 41
Замена салонного фильтра 41
Проверка уровня жидкости в бачке гидросистемы усилителя рулевого управления 42
Проверка уровня тормозной жидкости 42
Проверка эффективности стояночного тормоза 42
Передние тормоза 42

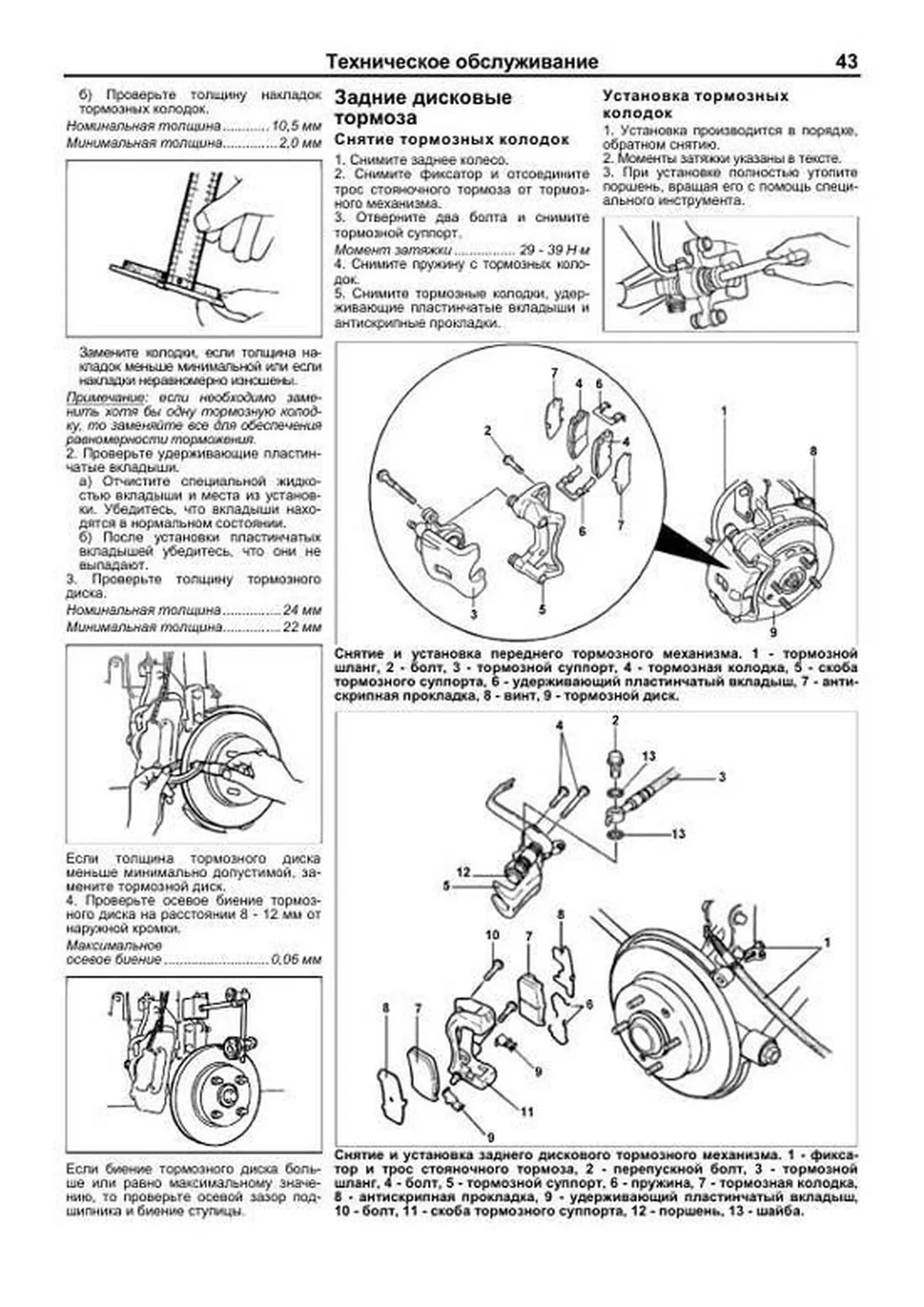

Задние дисковые тормоза 43
Задние барабанные тормозные механизмы 44
Дополнительные проверки 45
Двигатель - механическая часть 46
Проверка и регулировка тепловых зазоров в приводе клапанов 46
Ремень привода ГРМ 46
Двигатель в сборе 47
Головка блока цилиндров 50
Блок цилиндров 51
Передний сальник коленчатого вала 51
Задний сальник коленчатого вала 51
Основные технические данные двигателя 52
Спецификации 52
Моменты затяжки резьбовых соединений 52
Двигатель - общие процедуры ремонта 53
Головка блока цилиндров 53
Блок цилиндров 56
Система охлаждения 62
Проверка уровня и замена охлаждающей жидкости 62
Проверка отсутствия утечек охлаждающей жидкости 62
Крышка радиатора 62
Радиатор 62
Насос охлаждающей жидкости 62
Термостат 62
Электродвигатель вентилятора системы охлаждения 63
Основные технические данные системы охлаждения 63
Спецификации 63
Моменты затяжки резьбовых соединений 63
Система смазки 64
Меры предосторожности при работе с маслами 64
Моторное масло и фильтр 64
Проверка давления масла 64
Масляный поддон 64
Масляный насос 65
Основные технические данные системы смазки 66
Спецификации 66
Моменты затяжки резьбовых соединений 66
Система впрыска топлива 67
Общие правила при работе с электронной системой управления 67
Меры предосторожности 67
Проверка разъемов 67
Проверка электропроводки 67
Проверка цепи при перегорании предохранителя 68
Поиск периодически возникающих неисправностей 68
Диагностика системы впрыска топлива 68
Общая информация 68
Проверка с помощью осциллографа 78
Топливная система 78
Меры предосторожности при работе с топливной системой 78
Проверка давления топлива 78
Проверка форсунок 79
Топливный бак 79
Реле топливного насоса 79
Система электронного управления 79
Датчик массового расхода воздуха 79
Датчик положения дроссельной заслонки 80
Кислородный датчик 80
Датчик детонации 80
Главное реле 80
Система снижения токсичности 80
Система принудительной вентиляции картера 80
Система улавливания паров топлива 80
Система зажигания 81
Катушки зажигания 81
Система запуска 82
Общая информация 82
Стартер 82
Система зарядки 84
Общая информация 84
Меры предосторожности при обслуживании 84
Проверка системы 84
Генератор 85
Сцепление 87
Проверка уровня рабочей жидкости сцепления 87
Прокачка гидропривода выключения сцепления 87
Педаль сцепления 87
Главный цилиндр привода выключения сцепления 88
Рабочий цилиндр привода выключения сцепления 88
Сцепление в сборе 89
Основные технические данные сцепления 91
Спецификации 91
Механическая коробка передач 92
Проверка уровня и замена масла в МКПП 92
Замена сальника приводного вала 92
Механизм выбора и переключения передач 93
Коробка передач 94
Автоматическая коробка передач 98
Проверка уровня и замена рабочей жидкости АКПП 98
Диагностика 98
Считывание кодов неисправностей 98
Стирание кодов неисправностей 98
Проверка механических систем КПП 98
Проверка давления в основной магистрали 98
Тест на полностью заторможенном автомобиле (Stall test) 101
Проверка времени включения передачи 103
Поиск неисправностей по их признакам 103
Проверка элементов электрической части системы управления 105
Проверка индикатора "O/D OFF" 105
Проверка выключателя запрещения запуска 105
Проверка электромагнитного клапана управления переключением 105
Проверка датчика температуры рабочей жидкости АКПП 106
Проверка электронного блока управления АКПП 106
Блок клапанов 106
Охладитель рабочей жидкости 108
Механизм переключения передач 108
Коробка передач 110
Замена сальника 110
Снятие и установка 110
Проверка гидротрансформатора 112
Приводные валы 113
Приводные валы 113
Подвеска 115
Предварительные проверки 115
Замена шин 115
Проверка и регулировка углов установки передних колес 115
Проверка и регулировка углов поворота колес 115
Проверка и регулировка развала и продольного наклона оси поворота 116
Проверка и регулировка схождения 116
Проверка углов установки задних колес 116
Проверка и регулировка схождения 116

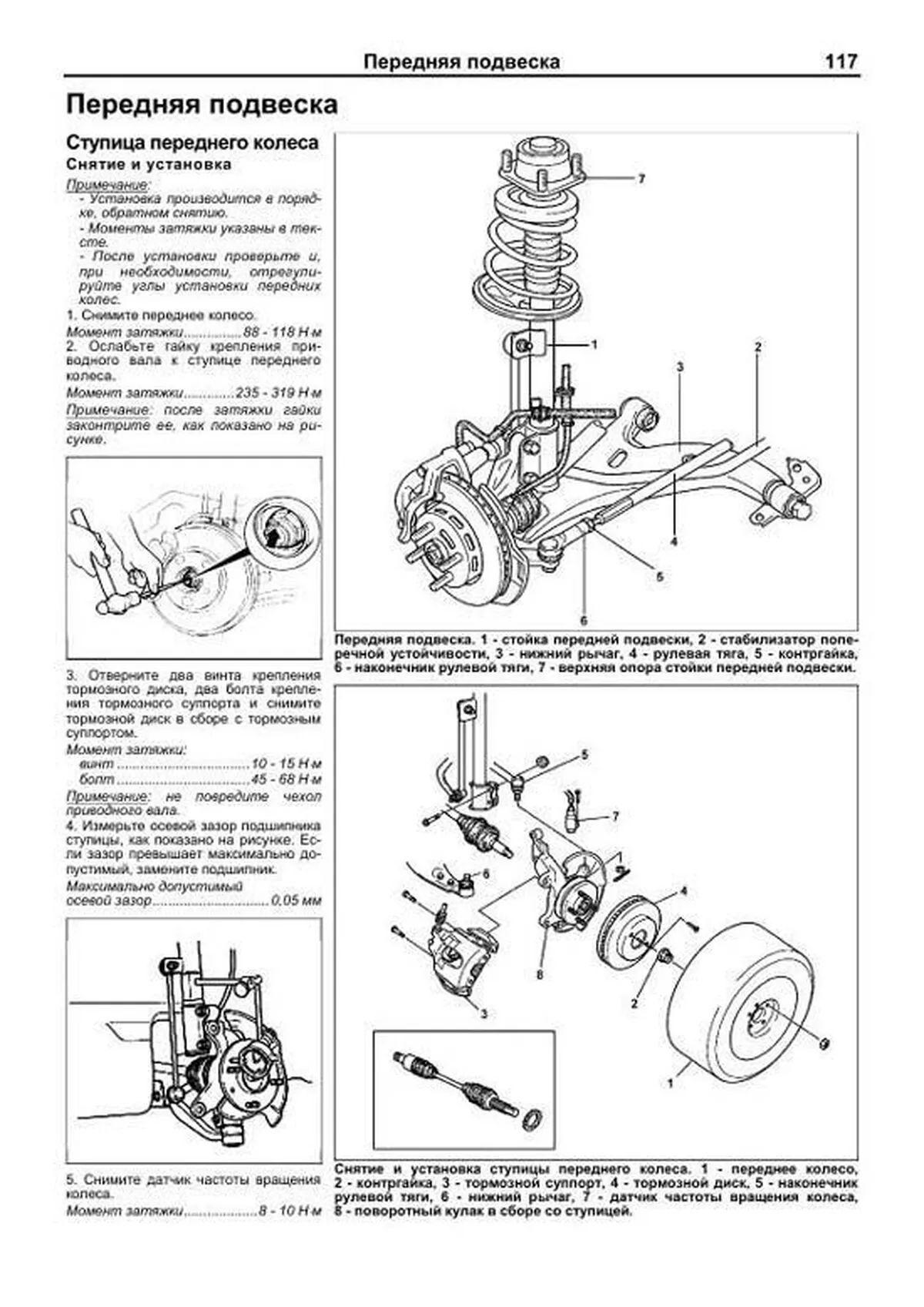

Передняя подвеска 117
Ступица переднего колеса 117
Стойка передней подвески 119
Нижний рычаг 120
Стабилизатор поперечной устойчивости 121
Задняя подвеска 122
Ступица и цапфа заднего колеса 122
Стойка задней подвески 123
Стабилизатор поперечной устойчивости 124
Продольная тяга 125
Поперечная балка 125
Основные технические данные подвески 126
Спецификации 126
Моменты затяжки резьбовых соединений 126
Рулевое управление 127
Прокачка системы усилителя рулевого управления (модели с усилителем) 127
Предварительные проверки 127
Проверка уровня рабочей жидкости усилителя рулевого управления (модели с усилителем) 127
Проверка отсутствия утечек рабочей жидкости (модели с усилителем) 127
Удаление воздуха из гидросистемы усилителя рулевого управления (модели с усилителем) 127
Проверка давления рабочей жидкости (модели с усилителем) 127
Проверка люфта рулевого колеса 128
Проверка ненадежного крепление или люфта рулевого колеса 128
Проверка усилия на рулевом колесе 128
Рулевая колонка 128
Рулевые тяги 129
Рулевой механизм 129
Насос усилителя рулевого управления (модели с усилителем) 131
Тормозная система 133
Проверка уровня тормозной жидкости 133
Прокачка тормозной системы 133
Педаль тормоза 133
Главный тормозной цилиндр 134
Вакуумный усилитель тормозов 134
Передние тормозные механизмы 136

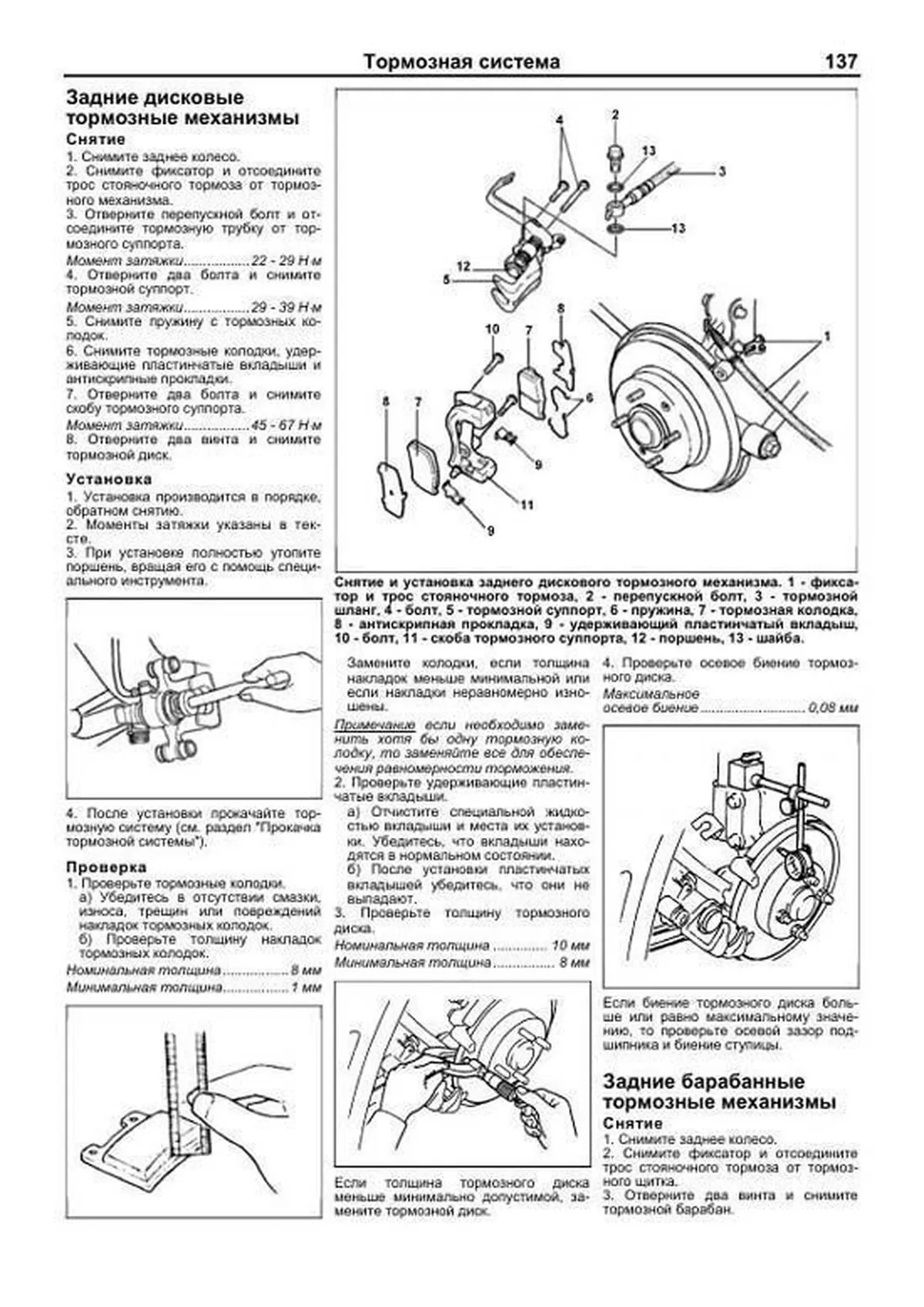

Задние дисковые тормозные механизмы 137
Задние барабанные тормозные механизмы 137
Стояночный тормоз 138
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD) 140
Общая информация 140
Антиблокировочная система тормозов (ABS) 140
Электронная система распределения тормозных усилий (EBD) 140
Поиск неисправностей 141
Некоторые явления при работе системы ABS 141
Проверка индикаторов "ABS" и "EBD" 141
Считывание и стирание кодов неисправностей с помощью тестера 142
Процедуры поиска неисправностей по кодам 142

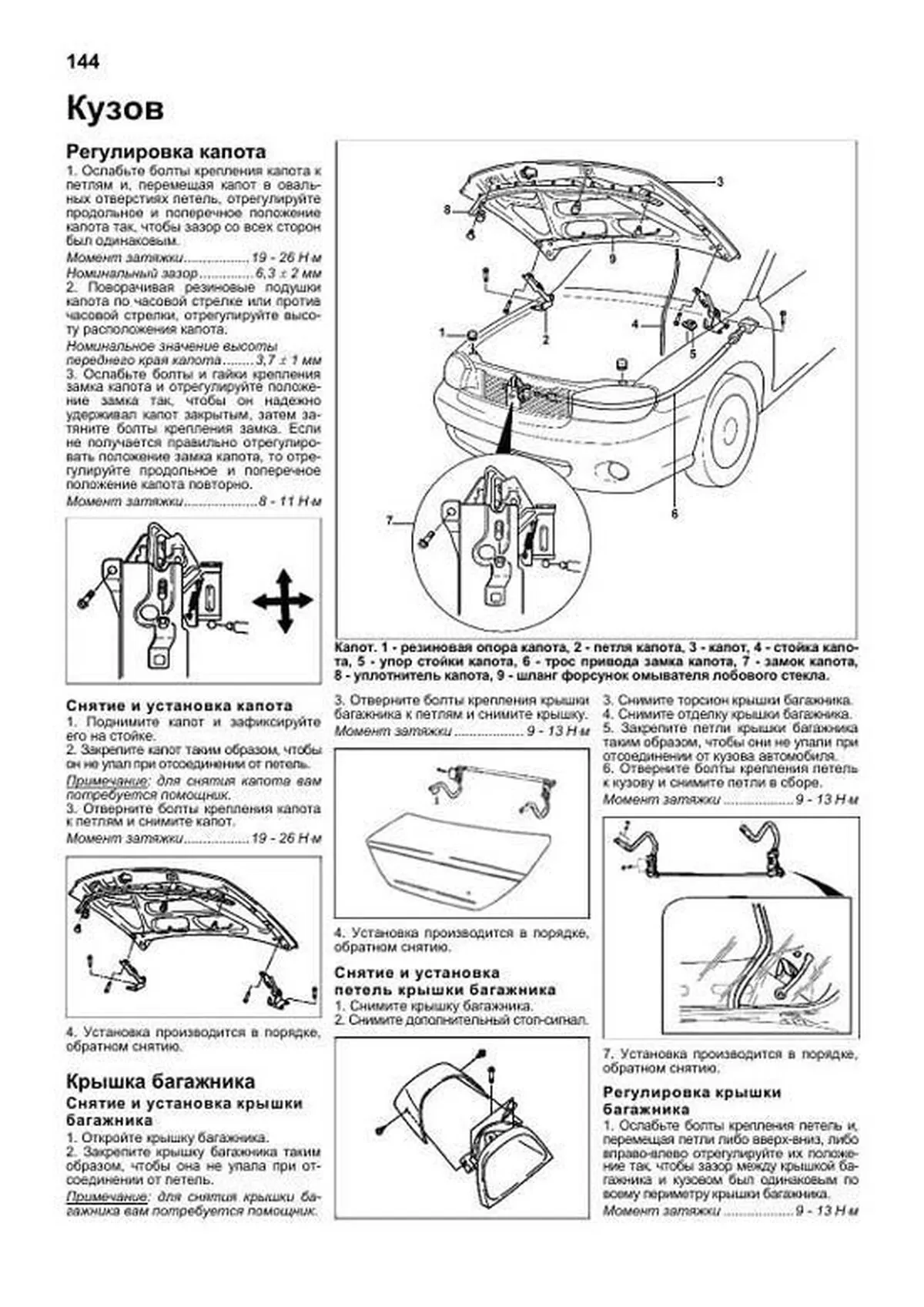

Кузов 144
Регулировка капота 144
Крышка багажника 144
Передняя дверь 145
Задняя боковая дверь 147
Панель приборов 148
Отделка салона 150
Отделка крыши 151
Передний бампер 152
Задний бампер 153
Переднее сиденье 153
Заднее сиденье 154
Ремни безопасности 154
Отопитель, кондиционер и система вентиляции 156
Меры безопасности и особенности технического обслуживания и ремонта 156
Общие меры безопасности 156
Замена компонентов системы 156
Работа с трубками, шлангами и соединениями 157
Поиск неисправностей 157
Основные проверки и регулировки 157
Подсоединение измерительного коллектора 157
Откачка хладагента из системы кондиционирования 157
Вакуумирование системы 158
Подготовка баллона с хладагентом к процедуре заправки системы 158
Заправка системы кондиционирования хладагентом (в газообразном состоянии) 158
Заправка системы кондиционирования хладагентом (в жидком состоянии) 159
Определение мест утечек хладагента 159
Процедура возврата компрессорного масла в компрессор 159
Проверка количества и добавление компрессорного масла в систему 159
Компрессор и электромагнитная муфта 160
Конденсатор, электровентилятор конденсатора и ресивер-осушитель 160
Блок отопителя и блок электровентилятора отопителя 162
Проверка электрических элементов 162
Проверка реле электродвигателя вентилятора отопителя 162
Проверка переключателя скорости вращения электровентилятора отопителя 162
Проверка резистора электродвигателя вентилятора отопителя 162
Проверка реле электродвигателя вентилятора конденсатора 163
Проверка реле электромагнитной муфты компрессора кондиционера 163
Проверка выключателя по давлению хладагента 163
Проверка датчика температуры воздуха за испарителем 163
Проверка сервоприводов блока отопителя 163
Основные технические данные 163
Моменты затяжки резьбовых соединений 163
Система безопасности (SRS) 164
Меры предосторожности при эксплуатации и проведении ремонтных работ 164
Подушки безопасности 164
Электронный блок управления SRS 165
Диагностика системы пассивной безопасности 165
Электрооборудование кузова 168
Поиск неисправностей по их признакам 168
Аудиосистема 168
Звуковой сигнал 169
Индикаторы и указатели 169
Центральный замок 170
Боковые зеркала заднего вида с электроприводом 170
Стеклоподъемники с электроприводом 170
Обогреватель заднего стекла 170
Очиститель и омыватель лобового стекла 172
Система освещения 173
Иммобилайзер 174
Схемы электрооборудования 176
Пояснения к схемам электрооборудования 176
Как пользоваться схемами электрооборудования 176
Обозначения разъемов, соединений и компонентов 176
Маркировка разъемов 177
Маркировка проводов 177
Цветовая маркировка 177
Маркировка проводки 177
Сокращения 179
Монтажные блоки 179
Расположение компонентов 179
Монтажный блок в салоне 179
Монтажный блок в моторном отсеке 179
Схемы электрооборудования 181
Распределение электропитания 181
Точки заземления 182
Система запуска двигателя и система зарядки 184
Система управления двигателем (модели с двигателем 1,6 л) 186
Система управления электровентиляторами 198
Индикаторы на комбинации приборов 200
Очиститель и омыватель лобового и заднего стекла 206
Подрулевой комбинированный переключатель и фары 208
Противотуманные фары, передние габариты и указатели поворота 210
Фонари заднего хода, подсветка номерного знака, задние габариты и дополнительный габарит (модели седан) 212
Фонари заднего хода, подсветка номерного знака, задние габариты и дополнительный габарит (модели хэтчбек) 214
Система наружного освещения в дневное время (DRL) 216
Противотуманные фонари, система коррекции направления света фар 218
Указатели поворота и аварийная сигнализация 220
Звуковой сигнал, стоп-сигналы и фонари заднего хода 222
Отопитель и кондиционер с ручным управлением 224
Система управления АКПП 228
Система управления АКПП и система блокировки селектора АКПП 230
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS), освещение салона и багажного отделения 232
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS), прикуриватель и обогреватель заднего стекла 234
Приемник системы дистанционного управления центральным замком и реле аварийной сигнализации 236
Система иммобилайзера 238
Лампы подсветки 240
Аудиосистема и часы 244
Стеклоподъемники с электроприводом 246
Центральный замок 248
Боковые зеркала заднего вида с электроприводом 250
Люк крыши с электроприводом 252
Антиблокировочная система тормозов (ABS) 254
Подогреватели передних сидений 256
Система безопасности (SRS) 258
Диагностический разъем и универсальный сервисный разъем 260
Разъемы проводки электрооборудования 262
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей Комплекты ключей 1 В комплект входят несколько ключей На моделях Spectra комплекты ключей различаются в зависимости от того, установлена на автомобиле система дистанционного управления центральным замком или нет Каждый ключ позволяет запустить двигатель, отпереть двери и крышку багажника Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера KIA, предоставив ему номер ключа 2 (Spectra) На некоторые модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания Двигатель запустится только в случае, если идентификационный код ключа зажигания будет соответствовать зарегистрированному Внимание: Когда ключ в замке зажигания установлен в положение "ON" не располагайте вблизи него магниты и металлические предметы Не повредите ключ кольцом, связкой ключей или другим способом, так как при повреждении встроенной микросхемы данным ключом невозможно будет запустить двигатель Блокировка замка боковой двери 1 Для отпирания/запирания двери водителя или переднего пассажира, снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад соответственно 2 Боковую дверь можно запереть без ключа Для этого установите внутреннюю кнопку блокировки замка двери в положение "LOCK" (красная метка на торце кнопки не видна), а затем закройте дверь 3 Чтобы заблокировать боковую дверь изнутри, закройте дверь и установите внутреннюю кнопку блокировки замка двери в положение "LOCK" 4 На моделях с центральным замком при отпирании/запирании двери водителя ключом или по средствам внутренней кнопки блокировки замка двери, происходит автоматическая блокировка/разблокировка замков остальных дверей, включая замок крышки багажника Примечание: если вставить ключ в замок двери водителя и повернуть один раз вперед, то произойдет отпирание только двери водителя Для того, чтобы разблокировать замки остальных дверей, необходимо в течение трех секунд повторно повернуть ключ вперед Руководство по эксплуатации Панель приборов 1 комбинация приборов, 2 фронтальная подушка безопасности водителя, выключатель звукового сигнала, 3 панель управления кондиционером и отопителем, 4 часы, 5 магнитола, 6 фронтальная подушка безопасности переднего пассажира, 7 боковой дефлектор, 8 рулевое колесо, 9 панель управления положением боковых зеркал заднего вида, 10 рычаг привода замка капота, 11 переключатель света фар и указателей поворота, 12 переключатель управления стеклоочистителями и омывателями, 13 панель управления системы поддержания скорости, 14 пепельница, 15 рычаг стояночного тормоза, 16 селектор АКПП (модели с АКПП) или рычаг переключения передач (модели с МКПП), 17 прикуриватель, 18 вещевой ящик Пример текста из раздела " Техническое обслуживание ":
б) Проверьте толщину накладок тормозных колодок Номинальная толщина10,5 мм Минимальная толщина2,0 мм Замените колодки, если толщина накладок меньше минимальной или если накладки неравномерно изношены Примечание: если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все для обеспечения равномерности торможения 2 Проверьте удерживающие пластинчатые вкладыши а) Отчистите специальной жидкостью вкладыши и места из установки Убедитесь, что вкладыши находятся в нормальном состоянии б) После установки пластинчатых вкладышей убедитесь, что они не выпадают 3 Проверьте толщину тормозного диска Номинальная толщина24 мм Минимальная толщина22 мм Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск 4 Проверьте осевое биение тормозного диска на расстоянии 8 12 мм от наружной кромки Максимальное осевое биение 0,06 мм Если биение тормозного диска больше или равно максимальному значению, то проверьте осевой зазор подшипника и биение ступицы Задние дисковые тормоза Снятие тормозных колодок 1 Снимите заднее колесо 2 Снимите фиксатор и отсоедините трос стояночного тормоза от тормозного механизма 3 Отверните два болта и снимите тормозной суппорт Момент затяжки 29 39 Н ?м 4 Снимите пружину с тормозных колодок 5 Снимите тормозные колодки, удерживающие пластинчатые вкладыши и антискрипные прокладки Установка тормозных колодок 1 Установка производится в порядке, обратном снятию 2 Моменты затяжки указаны в тексте 3 При установке полностью утопите поршень, вращая его с помощь специального инструмента Пример текста из раздела " Передняя подвеска ":
Ступица переднего колеса Снятие и установка Примечание: Установка производится в порядке, обратном снятию Моменты затяжки указаны в тексте После установки проверьте и, при необходимости, отрегулируйте углы установки передних колес 1 Снимите переднее колесо Момент затяжки88 118 Н ?м 2 Ослабьте гайку крепления приводного вала к ступице переднего колеса Момент затяжки235 319 Н ?м Примечание: после затяжки гайки законтрите ее, как показано на рисунке 3 Отверните два винта крепления тормозного диска, два болта крепления тормозного суппорта и снимите тормозной диск в сборе с тормозным суппортом Момент затяжки: винт 10 15 Н ?м болт 45 68 Н ?м Примечание: не повредите чехол приводного вала 4 Измерьте осевой зазор подшипника ступицы, как показано на рисунке Если зазор превышает максимально допустимый, замените подшипник Максимально допустимый осевой зазор0,05 мм 5 Снимите датчик частоты вращения колеса Момент затяжки8 10 Н ?м Передняя подвеска 1 стойка передней подвески, 2 стабилизатор поперечной устойчивости, 3 нижний рычаг, 4 рулевая тяга, 5 контргайка, 6 наконечник рулевой тяги, 7 верхняя опора стойки передней подвески Снятие и установка ступицы переднего колеса 1 переднее колесо, 2 контргайка, 3 тормозной суппорт, 4 тормозной диск, 5 наконечник рулевой тяги, 6 нижний рычаг, 7 датчик частоты вращения колеса, 8 поворотный кулак в сборе со ступицей Пример текста из раздела " Тормозная система ":
Задние дисковые тормозные механизмы Снятие 1 Снимите заднее колесо 2 Снимите фиксатор и отсоедините трос стояночного тормоза от тормозного механизма 3 Отверните перепускной болт и отсоедините тормозную трубку от тормозного суппорта Момент затяжки22 29 Н ?м 4 Отверните два болта и снимите тормозной суппорт Момент затяжки29 39 Н ?м 5 Снимите пружину с тормозных колодок 6 Снимите тормозные колодки, удерживающие пластинчатые вкладыши и антискрипные прокладки 7 Отверните два болта и снимите скобу тормозного суппорта Момент затяжки45 67 Н ?м 8 Отверните два винта и снимите тормозной диск Установка 1 Установка производится в порядке, обратном снятию 2 Моменты затяжки указаны в тексте 3 При установке полностью утопите поршень, вращая его с помощь специального инструмента 4 После установки прокачайте тормозную систему (см раздел "Прокачка тормозной системы") Проверка 1 Проверьте тормозные колодки а) Убедитесь в отсутствии смазки, износа, трещин или повреждений накладок тормозных колодок б) Проверьте толщину накладок тормозных колодок Номинальная толщина8 мм Минимальная толщина1 мм Замените колодки, если толщина накладок меньше минимальной или если накладки неравномерно изношены Примечание если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все для обеспечения равномерности торможения 2 Проверьте удерживающие пластинчатые вкладыши а) Отчистите специальной жидкостью вкладыши и места их установки Убедитесь, что вкладыши находятся в нормальном состоянии б) После установки пластинчатых вкладышей убедитесь, что они не выпадают 3 Проверьте толщину тормозного диска Номинальная толщина 10 мм Минимальная толщина 8 мм Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск 4 Проверьте осевое биение тормозного диска Максимальное осевое биение 0,08 мм Если биение тормозного диска больше или равно максимальному значению, то проверьте осевой зазор подшипника и биение ступицы Задние барабанные тормозные механизмы Снятие 1 Снимите заднее колесо 2 Снимите фиксатор и отсоедините трос стояночного тормоза от тормозного щитка 3 Отверните два винта и снимите тормозной барабан Снятие и установка заднего дискового тормозного механизма 1 фиксатор и трос стояночного тормоза, 2 перепускной болт, 3 тормозной шланг, 4 болт, 5 тормозной суппорт, 6 пружина, 7 тормозная колодка, 8 антискрипная прокладка, 9 удерживающий пластинчатый вкладыш, 10 болт, 11 скоба тормозного суппорта, 12 поршень, 13 шайба Пример текста из раздела " Кузов ":
Регулировка капота 1 Ослабьте болты крепления капота к петлям и, перемещая капот в овальных отверстиях петель, отрегулируйте продольное и поперечное положение капота так, чтобы зазор со всех сторон был одинаковым Момент затяжки19 26 Н ?м Номинальный зазор6,3 ? 2 мм 2 Поворачивая резиновые подушки капота по часовой стрелке или против часовой стрелки, отрегулируйте высоту расположения капота Номинальное значение высоты переднего края капота3,7 ? 1 мм 3 Ослабьте болты и гайки крепления замка капота и отрегулируйте положение замка так, чтобы он надежно удерживал капот закрытым, затем затяните болты крепления замка Если не получается правильно отрегулировать положение замка капота, то отрегулируйте продольное и поперечное положение капота повторно Момент затяжки8 11 Н ?м Снятие и установка капота 1 Поднимите капот и зафиксируйте его на стойке 2 Закрепите капот таким образом, чтобы он не упал при отсоединении от петель Примечание: для снятия капота вам потребуется помощник 3 Отверните болты крепления капота к петлям и снимите капот Момент затяжки19 26 Н ?м 4 Установка производится в порядке, обратном снятию Крышка багажника Снятие и установка крышки багажника 1 Откройте крышку багажника 2 Закрепите крышку багажника таким образом, чтобы она не упала при отсоединении от петель Примечание: для снятия крышки багажника вам потребуется помощник 3 Отверните болты крепления крышки багажника к петлям и снимите крышку Момент затяжки 9 13 Н ?м 4 Установка производится в порядке, обратном снятию Снятие и установка петель крышки багажника 1 Снимите крышку багажника 2 Снимите дополнительный стоп-сигнал 3 Снимите торсион крышки багажника 4 Снимите отделку крышки багажника 5 Закрепите петли крышки багажника таким образом, чтобы они не упали при отсоединении от кузова автомобиля 6 Отверните болты крепления петель к кузову и снимите петли в сборе Момент затяжки 9 13 Н ?м 7 Установка производится в порядке, обратном снятию Регулировка крышки багажника 1 Ослабьте болты крепления петель и, перемещая петли либо вверх-вниз, либо вправо-влево отрегулируйте их положение так, чтобы зазор между крышкой багажника и кузовом был одинаковым по всему периметру крышки багажника Момент затяжки 9 13 Н ?м Кузов Капот 1 резиновая опора капота, 2 петля капота, 3 капот, 4 стойка капота, 5 упор стойки капота, 6 трос привода замка капота, 7 замок капота, 8 уплотнитель капота, 9 шланг форсунок омывателя лобового стекла
