Книга: LAND ROVER FREELANDER II бензин / дизель с 2006 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-25%
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Книга: LAND ROVER FREELANDER II (б , д) с 2006 г.в. рем., экспл., то | Легион-Aвтодата
Артикул
7018536
ISBN
978-5-88850-4580-1
Издательство
Легион-Aвтодата
Серия
Land Rover
Кол-во страниц
536
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б, цветные электросхемы
Бензиновые двигатели
3.2
Дизельные двигатели
2.2
Данное пособие, посвящённое ремонту и эксплуатации Land Rover Freelander 2 2006 года выпуска, является более чем подробным справочно-информационным изданием с иллюстрациями. Книга посвящена руководству по техническому обслуживанию и особенностям эксплуатации этого популярного автомобиля. Также немало места в книге уделено устройству Land Rover Freelander 2. Этот Land Rover выпускается с 2006 года, оборудован одним из двух типов двигателей:

1. Бензиновый I6, рабочий объём – 3,2 л.
2. Дизельный двигатель TD4. Рабочий объём – 2,2 л.

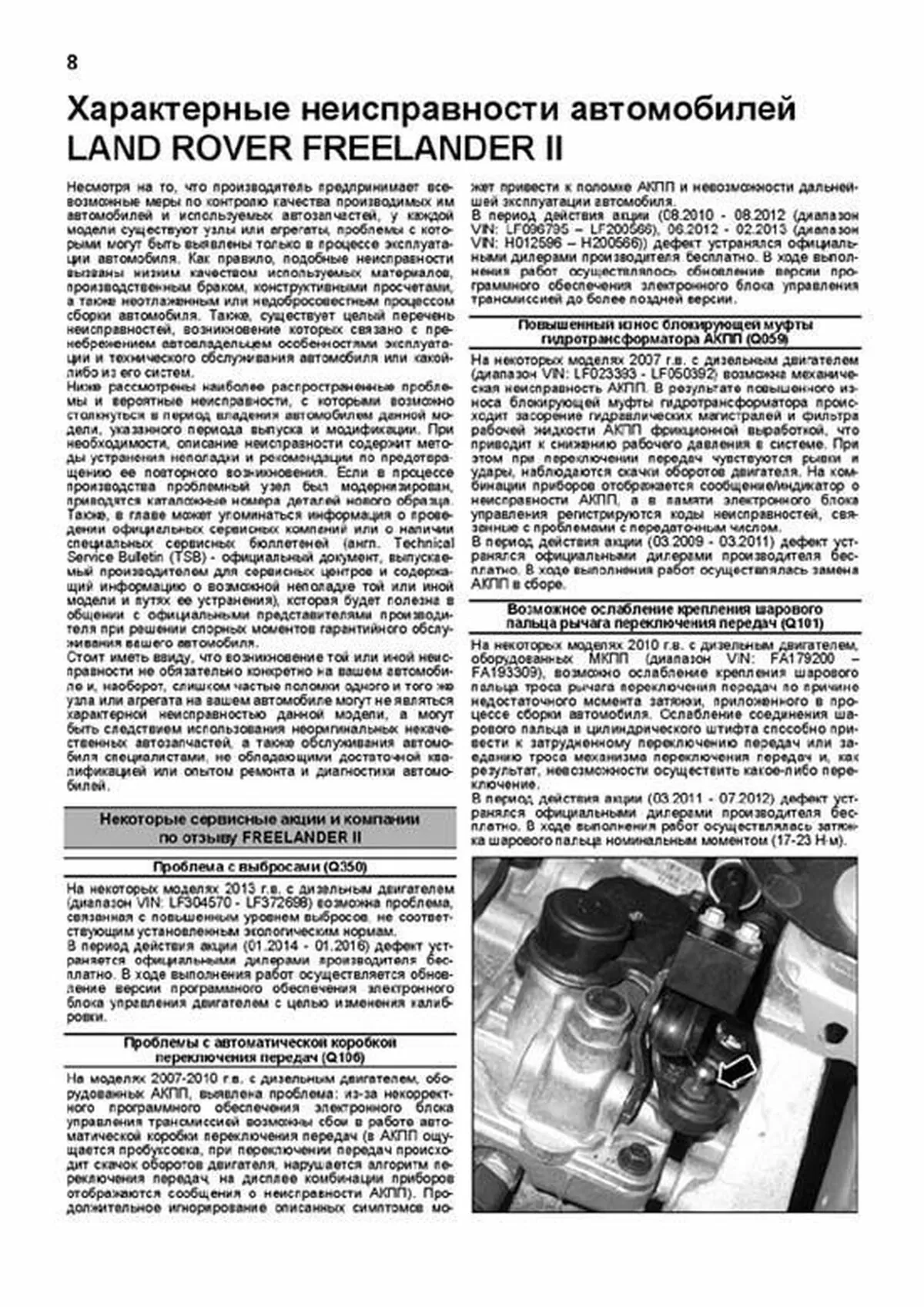

В издании представлен перечень всех возможных у Land Rover Freelander 2 неполадок, предложены способы скорейшего и эффективного устранения таких неисправностей. Также приложены сопрягаемые размеры и пределы допустимого износа основных деталей автомобиля, рассмотрены смазочные материалы и рабочие жидкости, рекомендуемые для эксплуатации этой модели. Мануал также содержит массу информации о том, как верно подобрать все необходимые запчасти для данной модели.

Автоматериалы, представленные в пособии, включают в себя всю необходимую автовладельцу и автослесарю информацию по техническому обслуживанию, диагностике, проверке / регулировке следующих элементов и систем двигателя внедорожника:

- МКПП;
- АКПП;
- элементы тормозной системы (включая систему курсовой устойчивости DSC);
- система ETC (противобуксовочная система);
- система курсовой устойчивости (DSC);
- ABS (система антиблокировки тормозов);
- HDC (система помощи при спуске);
- подвеска, в том числе система контроля давления шин и система Terrain Response;
- рулевое управление;
- система полного привода для Land Rover Freelander 2;
- топливная система дизельного двигателя Common Rail;
- система поддержания скорости;
- система впрыска топлива для установленного на Land Rover Freelander 2 бензинового двигателя.

Помимо этого, приведённое руководство содержит несколько подробных инструкций по применению СУД (самодиагностика системы управления двигателем):

- DSC;
- АКПП;
- ABS;
- ETC;
- система полного привода Ленд Ровер;
- пневматическая подвеска, включая вышеназванную систему Terrain Response, а также систему контроля шинного давления;
- система SRS;
- фирменные системы кондиционирования салона.

Справочник выпущен весьма популярным в наше время московским автоиздательством Легион-Автодата. Переплёт книжки мягкий, объём её составляет 536 страниц. Профессионалы издательства, которые составили руководство, являются опытнейшими механиками, они прекрасно зарекомендовали себя ранее в этой области. В справочник отобрана и включена вся самая необходимая информация о технических составляющих автомобиля. С помощью такого пособия можно быстро узнать о тех мерах, которые необходимо принять автовладельцу в тех или иных ситуациях, форс-мажорных обстоятельствах, которые могут возникнуть в процессе эксплуатации автомобиля. Рекомендуется брать с собой этот справочник в дорогу, особенно если вам предстоит ехать далеко. Связано это с тем, что нередко в пределах многих километров может не найтись ни одного специалиста, который успешно совладает с автомобилем такой модели.

Первые страницы мануала содержат подробную инструкцию по эксплуатацииавтомобиля. Сюда же включены грамотные замечания о текущем техническом обслуживании такого автомобиля своими силами. Здесь же можно найти электросхемы Land Rover Freelander 2, также все возможные описания проверок электрооборудования можно будет найти в соответствующих разделах представленной публикации.

Издание несомненно окажет разностороннюю и необходимую поддержку каждому водителю Land Rover Freelander 2, как просто полезную информацию об автомобиле, так и способы устранения всевозможных неприятных проблем, характерных для авто данной марки. Несомненно, справочник будет полезен не только владельцам, но и сотрудникам СТО, автосервисов, механикам различных мастерских по ремонту автомобилей, а также других специалистов, которые также могут приложить руку к этому замечательному автомобилю. Этот технический справочник-путеводитель уже успел собрать массу положительных отзывов, свидетельствующих о том, что информация об обслуживании автомобиля данной модели, представленная в нём, уже нашла своё применение у многих автолюбителей.


Показать Оглавление
Скрыть Оглавление

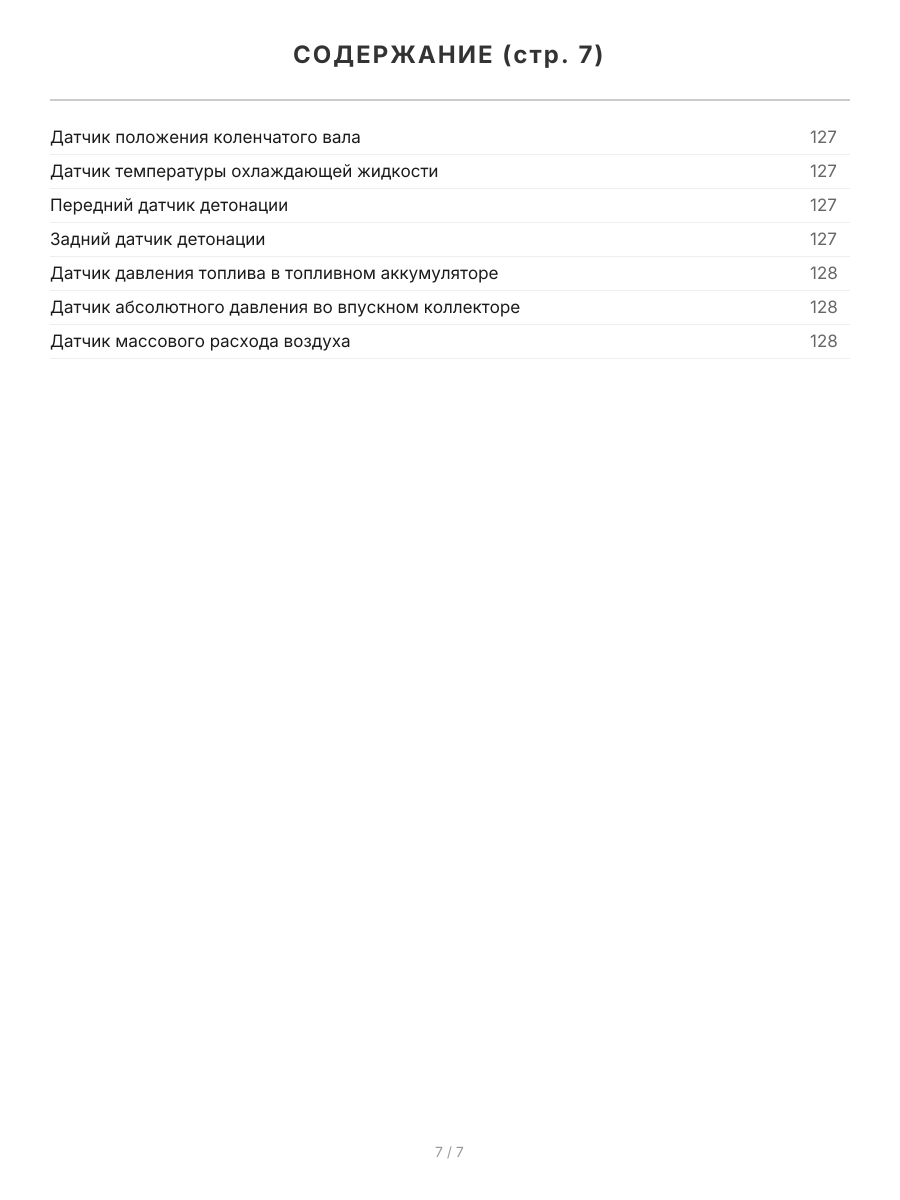

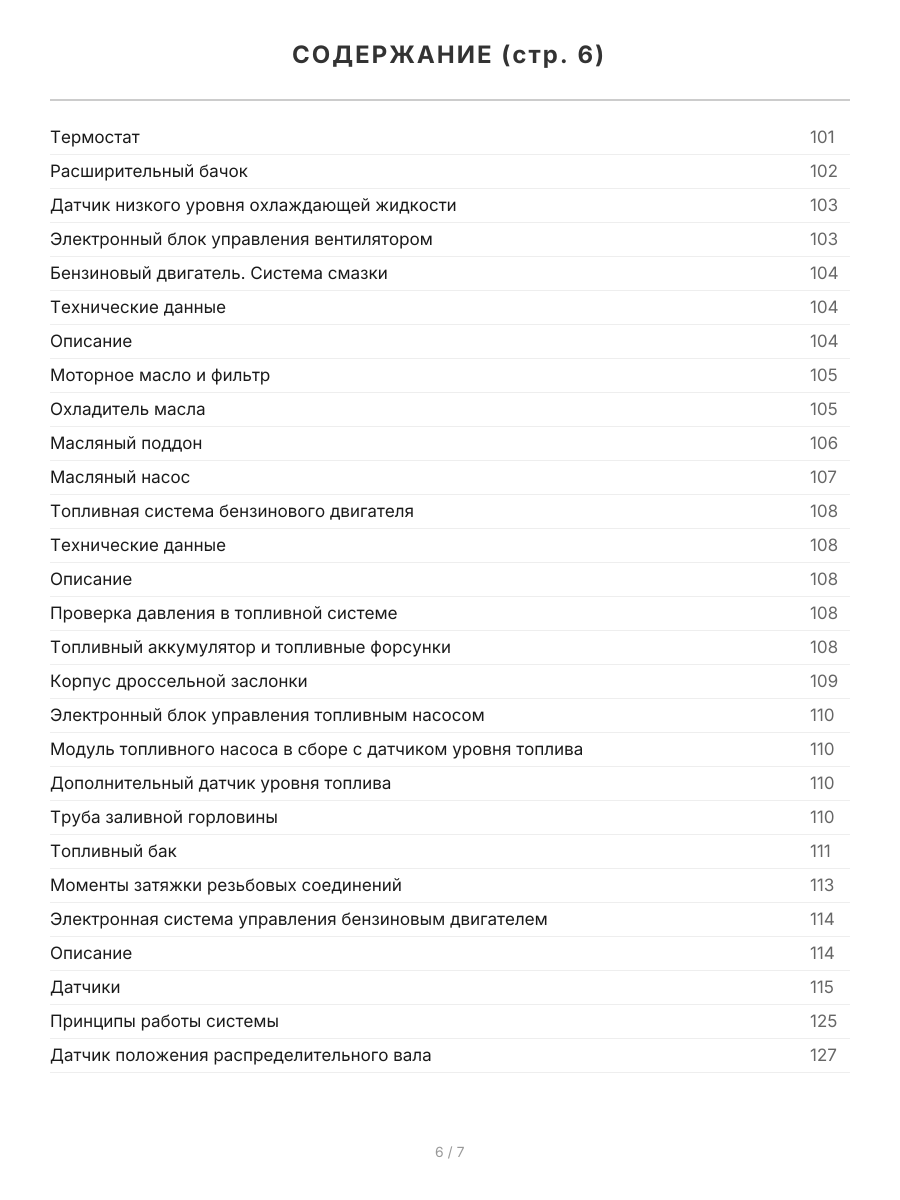

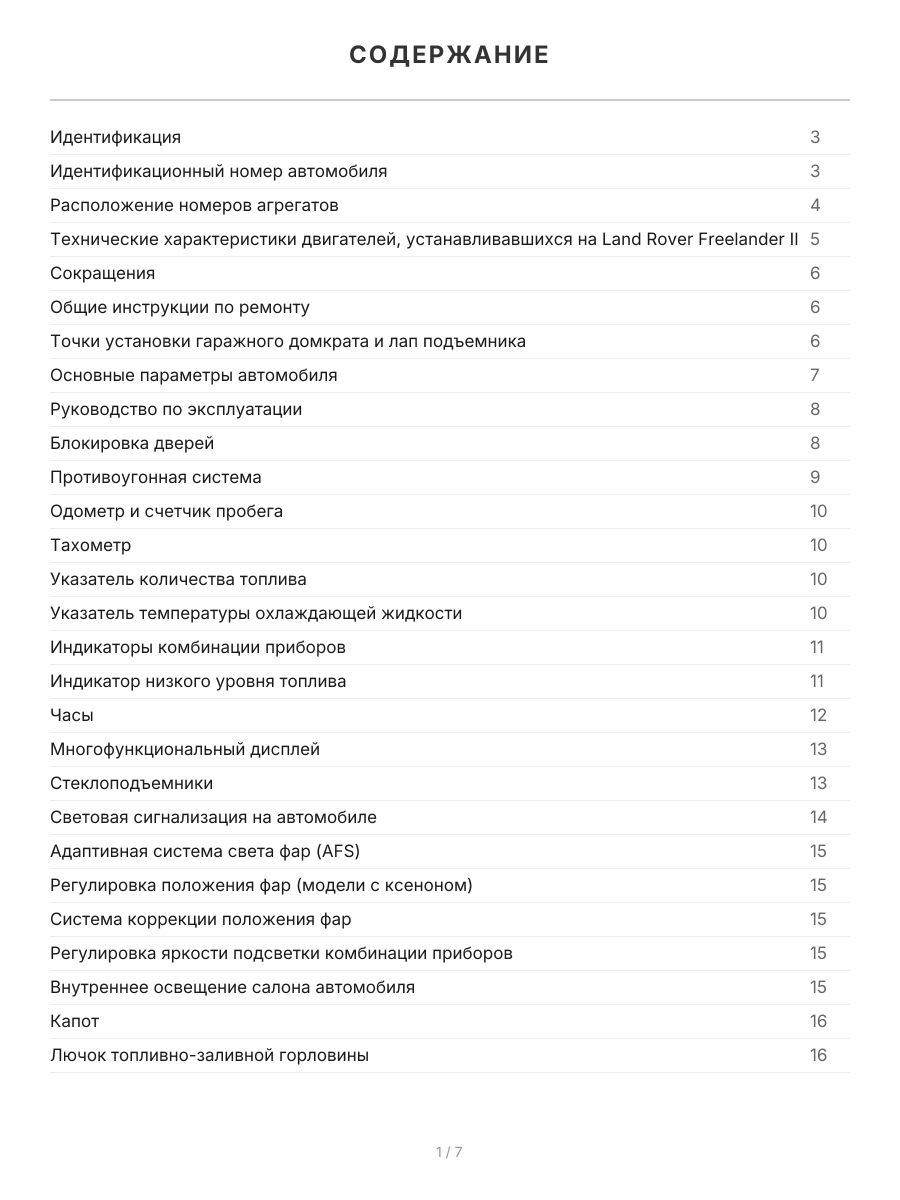

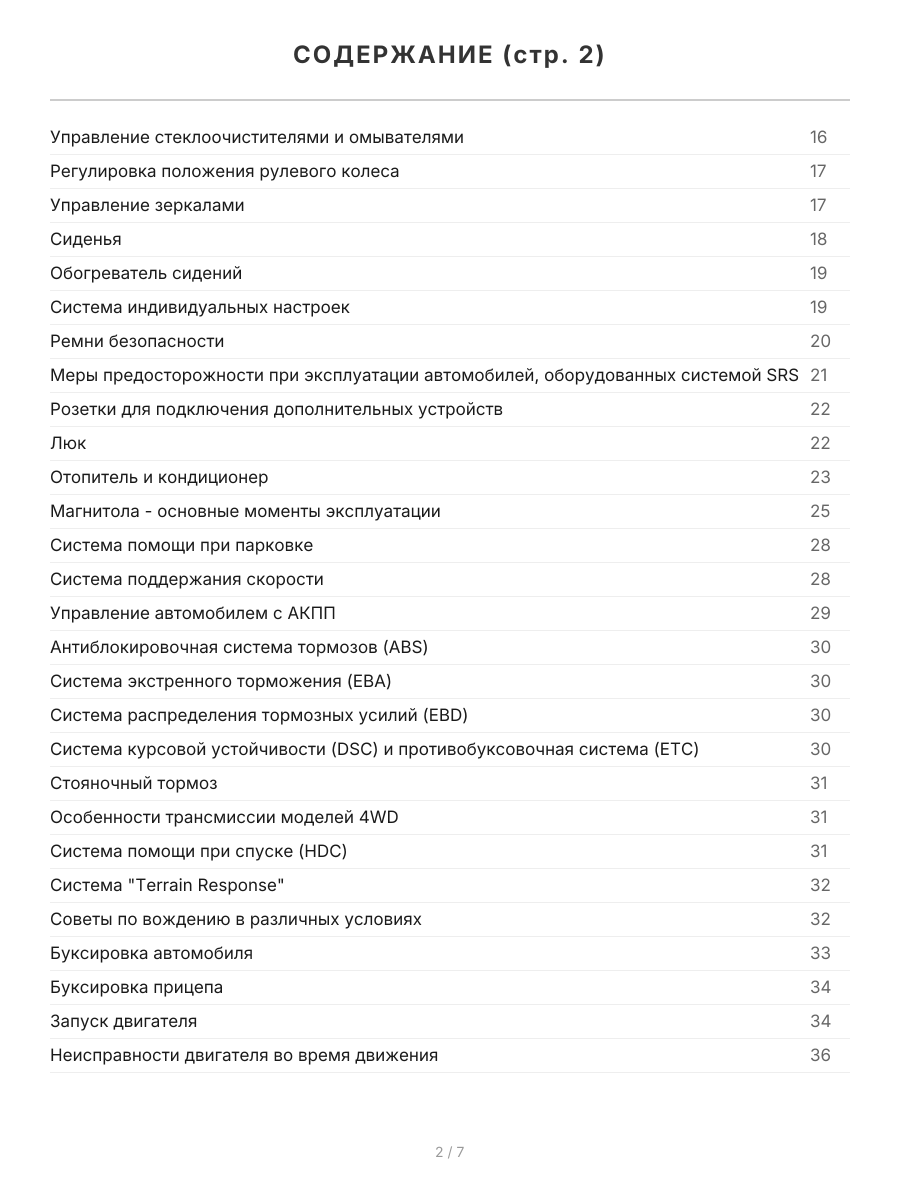

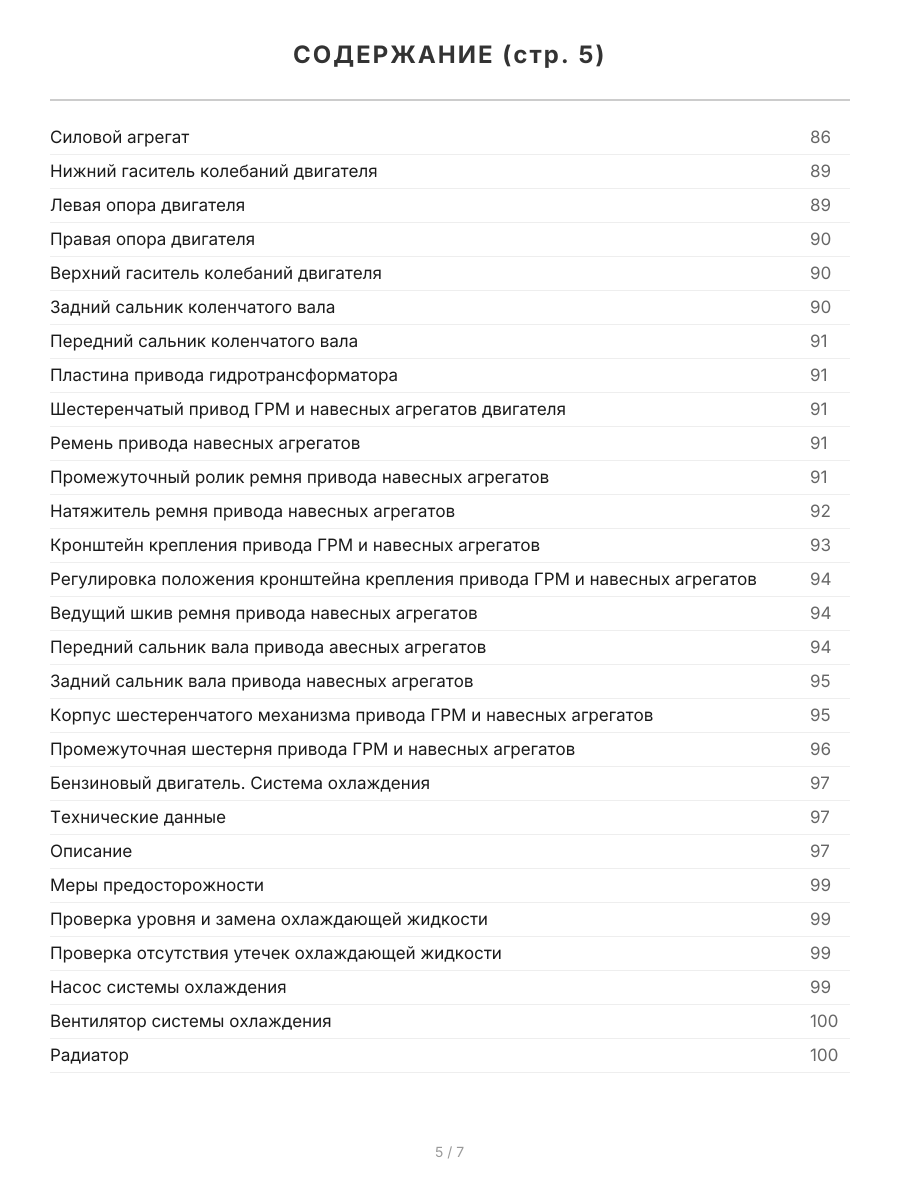

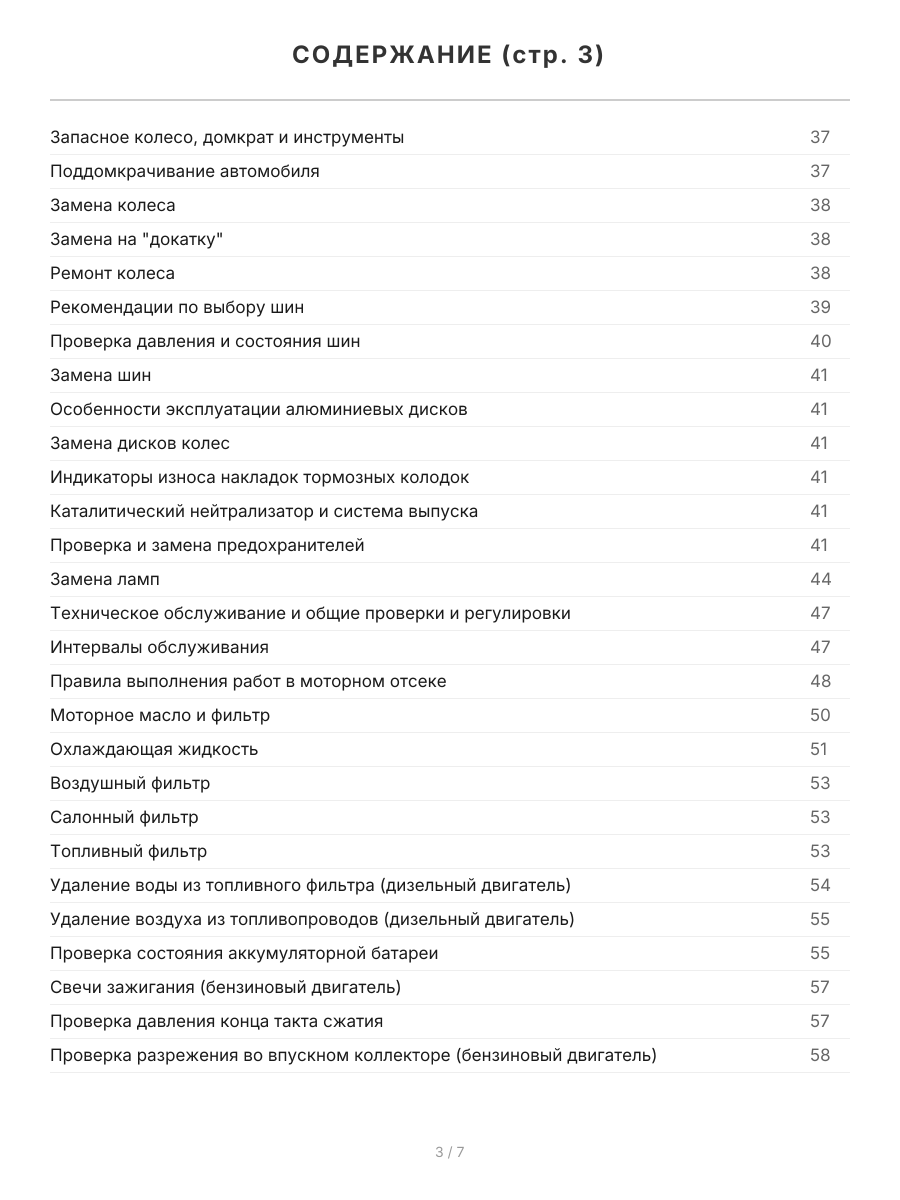

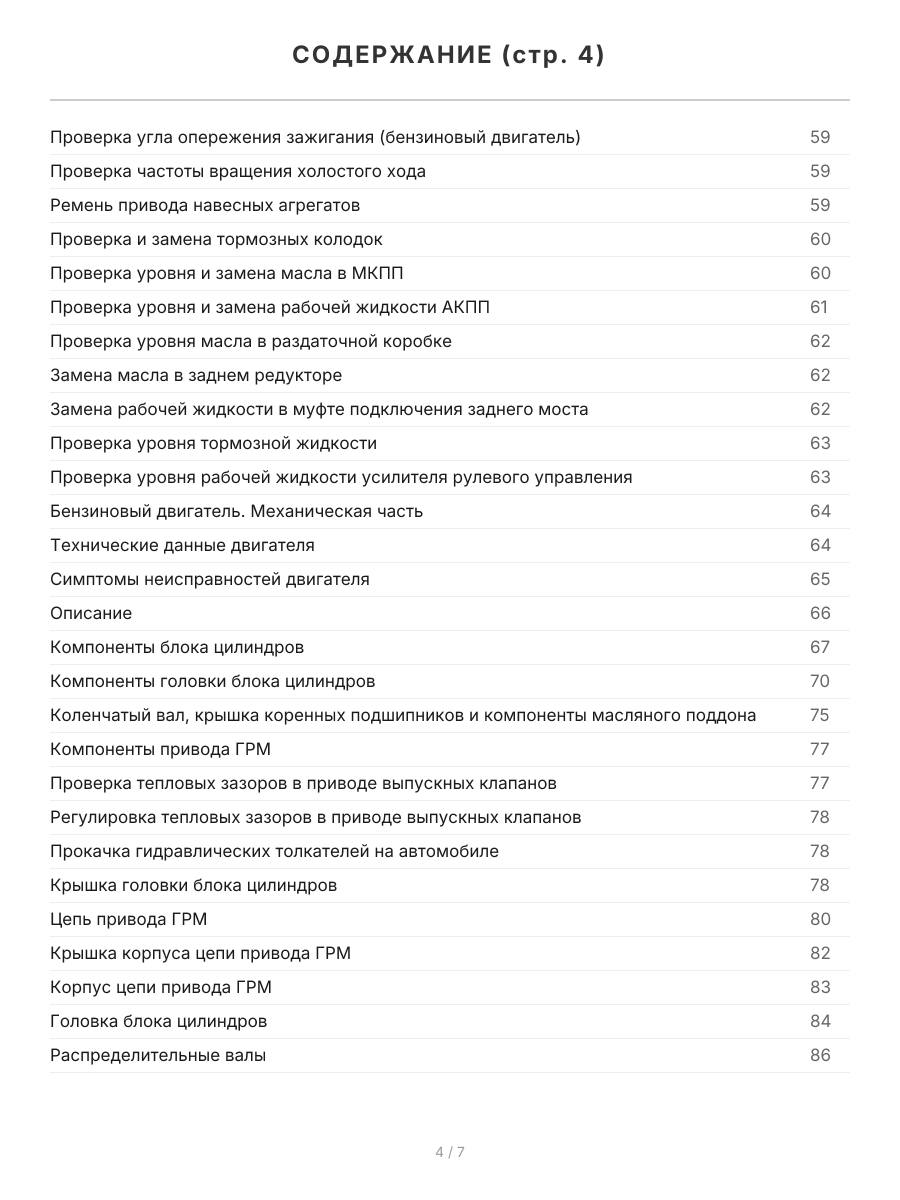

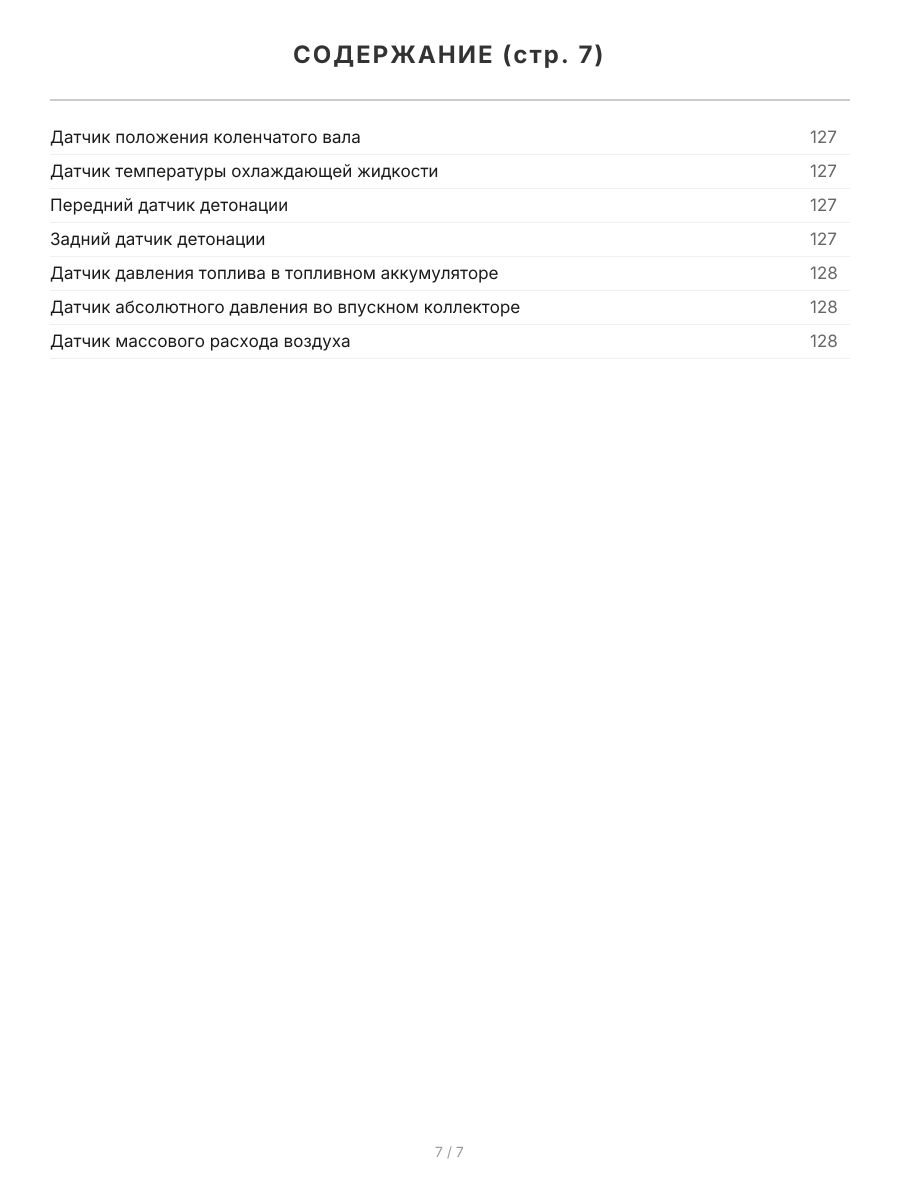

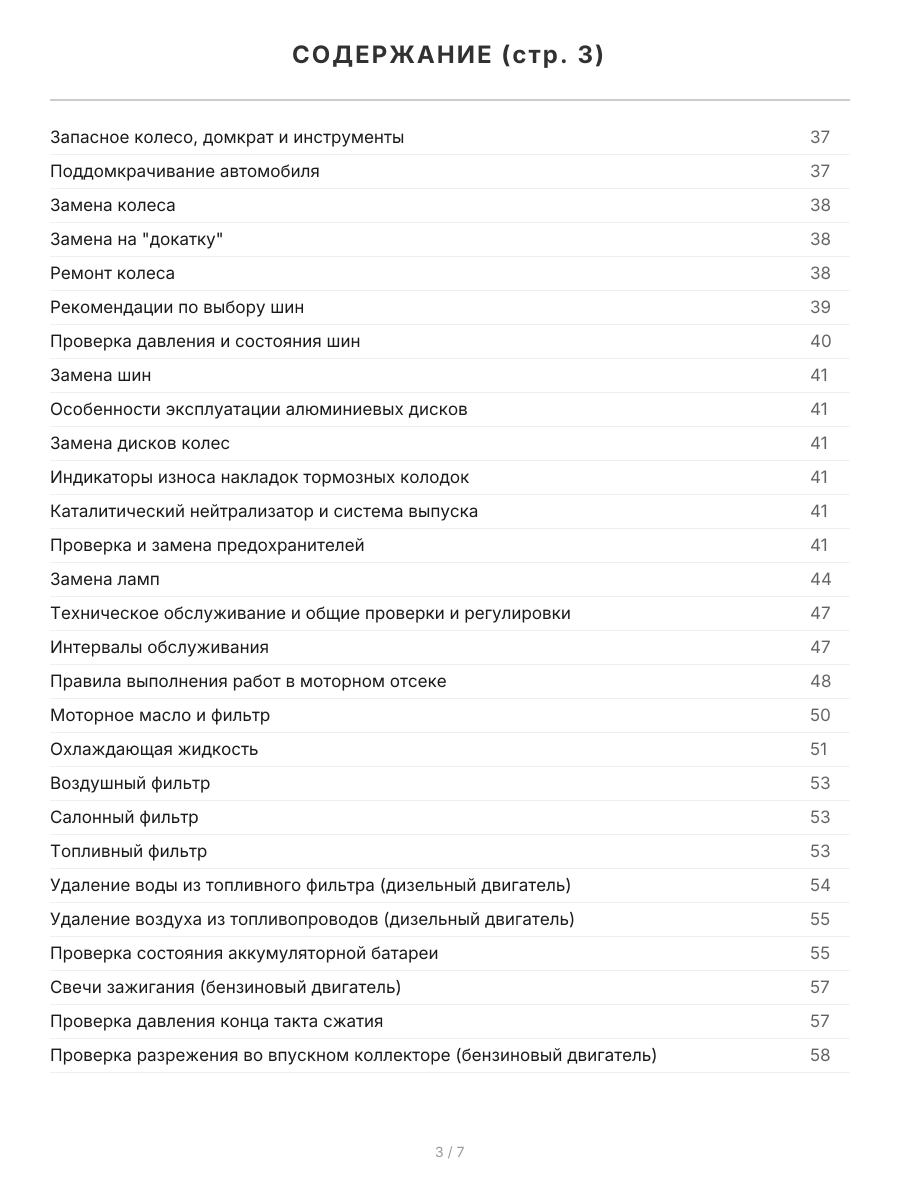

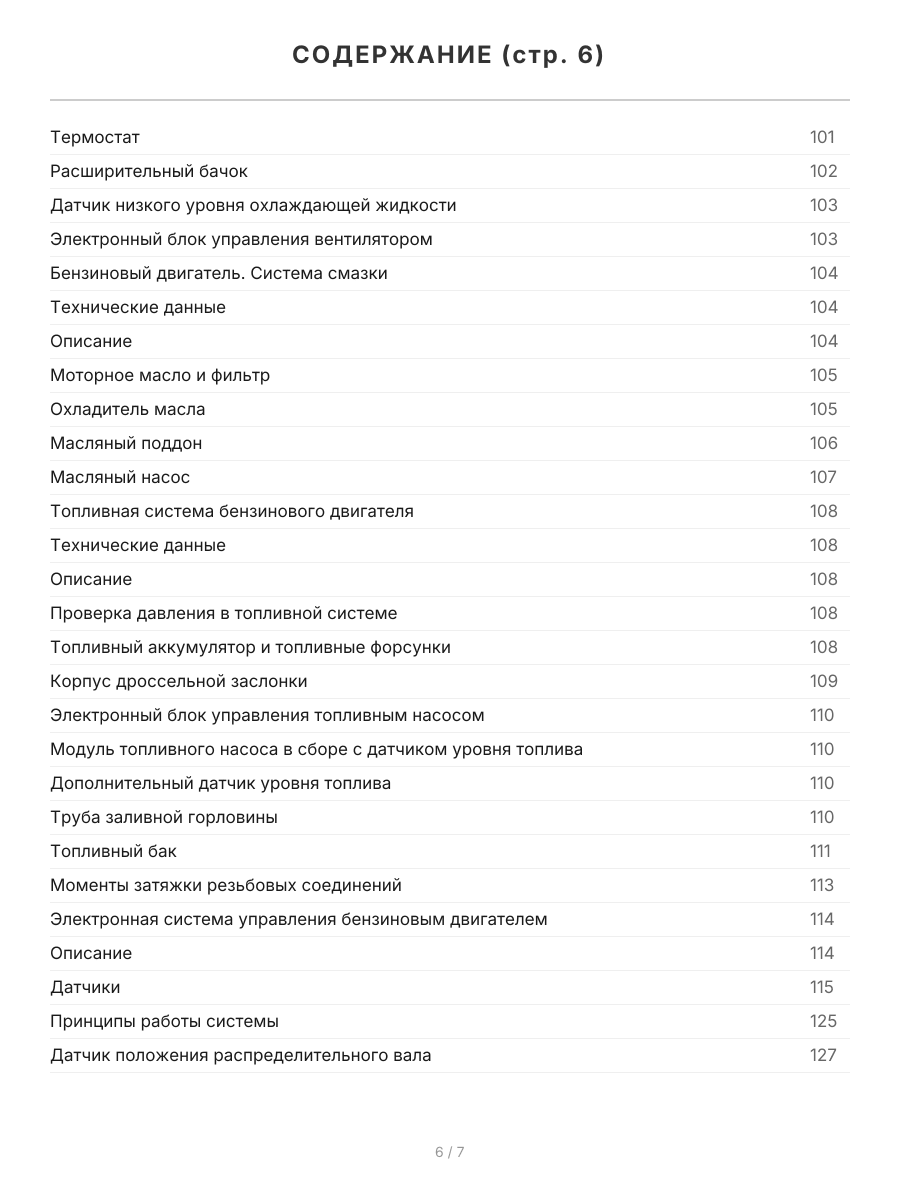

Оглавление
Идентификация 3
Идентификационный номер автомобиля 3
Расположение номеров агрегатов 4
Технические характеристики двигателей, устанавливавшихся на Land Rover Freelander II 5
Сокращения 6
Общие инструкции по ремонту 6
Точки установки гаражного домкрата и лап подъемника 6
Основные параметры автомобиля 7
Руководство по эксплуатации 8
Блокировка дверей 8
Противоугонная система 9
Одометр и счетчик пробега 10
Тахометр 10
Указатель количества топлива 10
Указатель температуры охлаждающей жидкости 10
Индикаторы комбинации приборов 11
Индикатор низкого уровня топлива 11
Часы 12
Многофункциональный дисплей 13
Стеклоподъемники 13
Световая сигнализация на автомобиле 14
Адаптивная система света фар (AFS) 15
Регулировка положения фар (модели с ксеноном) 15
Система коррекции положения фар 15
Регулировка яркости подсветки комбинации приборов 15
Внутреннее освещение салона автомобиля 15
Капот 16
Лючок топливно-заливной горловины 16
Управление стеклоочистителями и омывателями 16
Регулировка положения рулевого колеса 17
Управление зеркалами 17
Сиденья 18
Обогреватель сидений 19
Система индивидуальных настроек 19
Ремни безопасности 20
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 21
Розетки для подключения дополнительных устройств 22
Люк 22
Отопитель и кондиционер 23
Магнитола - основные моменты эксплуатации 25
Система помощи при парковке 28
Система поддержания скорости 28
Управление автомобилем с АКПП 29
Антиблокировочная система тормозов (ABS) 30
Система экстренного торможения (EВА) 30
Система распределения тормозных усилий (EBD) 30
Система курсовой устойчивости (DSC) и противобуксовочная система (ЕTC) 30
Стояночный тормоз 31
Особенности трансмиссии моделей 4WD 31
Система помощи при спуске (HDC) 31
Система "Terrain Response" 32
Советы по вождению в различных условиях 32
Буксировка автомобиля 33
Буксировка прицепа 34
Запуск двигателя 34
Неисправности двигателя во время движения 36
Запасное колесо, домкрат и инструменты 37
Поддомкрачивание автомобиля 37
Замена колеса 38
Замена на "докатку" 38
Ремонт колеса 38
Рекомендации по выбору шин 39
Проверка давления и состояния шин 40
Замена шин 41
Особенности эксплуатации алюминиевых дисков 41
Замена дисков колес 41
Индикаторы износа накладок тормозных колодок 41
Каталитический нейтрализатор и система выпуска 41
Проверка и замена предохранителей 41

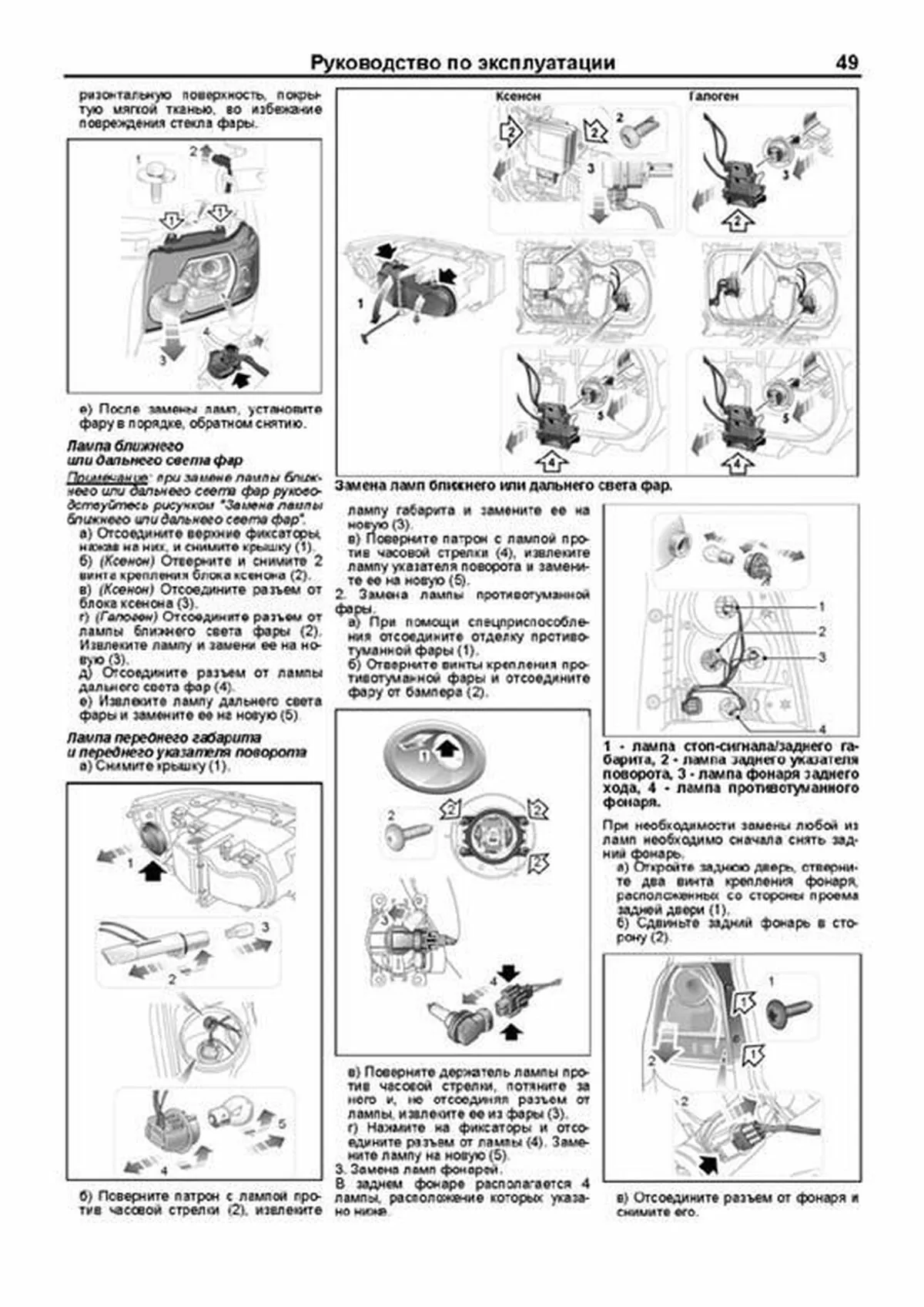

Замена ламп 44
Техническое обслуживание и общие проверки и регулировки 47
Интервалы обслуживания 47
Правила выполнения работ в моторном отсеке 48
Моторное масло и фильтр 50
Охлаждающая жидкость 51
Воздушный фильтр 53
Салонный фильтр 53
Топливный фильтр 53
Удаление воды из топливного фильтра (дизельный двигатель) 54
Удаление воздуха из топливопроводов (дизельный двигатель) 55
Проверка состояния аккумуляторной батареи 55
Свечи зажигания (бензиновый двигатель) 57
Проверка давления конца такта сжатия 57
Проверка разрежения во впускном коллекторе (бензиновый двигатель) 58
Проверка угла опережения зажигания (бензиновый двигатель) 59
Проверка частоты вращения холостого хода 59
Ремень привода навесных агрегатов 59
Проверка и замена тормозных колодок 60
Проверка уровня и замена масла в МКПП 60
Проверка уровня и замена рабочей жидкости АКПП 61
Проверка уровня масла в раздаточной коробке 62
Замена масла в заднем редукторе 62
Замена рабочей жидкости в муфте подключения заднего моста 62
Проверка уровня тормозной жидкости 63
Проверка уровня рабочей жидкости усилителя рулевого управления 63
Бензиновый двигатель Механическая часть 64
Технические данные двигателя 64
Симптомы неисправностей двигателя 65
Описание 66
Компоненты блока цилиндров 67
Компоненты головки блока цилиндров 70
Коленчатый вал, крышка коренных подшипников и компоненты масляного поддона 75
Компоненты привода ГРМ 77
Проверка тепловых зазоров в приводе выпускных клапанов 77
Регулировка тепловых зазоров в приводе выпускных клапанов 78
Прокачка гидравлических толкателей на автомобиле 78
Крышка головки блока цилиндров 78
Цепь привода ГРМ 80
Крышка корпуса цепи привода ГРМ 82
Корпус цепи привода ГРМ 83
Головка блока цилиндров 84
Распределительные валы 86
Силовой агрегат 86
Нижний гаситель колебаний двигателя 89
Левая опора двигателя 89
Правая опора двигателя 90
Верхний гаситель колебаний двигателя 90
Задний сальник коленчатого вала 90
Передний сальник коленчатого вала 91
Пластина привода гидротрансформатора 91
Шестеренчатый привод ГРМ и навесных агрегатов двигателя 91
Ремень привода навесных агрегатов 91
Промежуточный ролик ремня привода навесных агрегатов 91
Натяжитель ремня привода навесных агрегатов 92
Кронштейн крепления привода ГРМ и навесных агрегатов 93
Регулировка положения кронштейна крепления привода ГРМ и навесных агрегатов 94
Ведущий шкив ремня привода навесных агрегатов 94
Передний сальник вала привода авесных агрегатов 94
Задний сальник вала привода навесных агрегатов 95
Корпус шестеренчатого механизма привода ГРМ и навесных агрегатов 95
Промежуточная шестерня привода ГРМ и навесных агрегатов 96

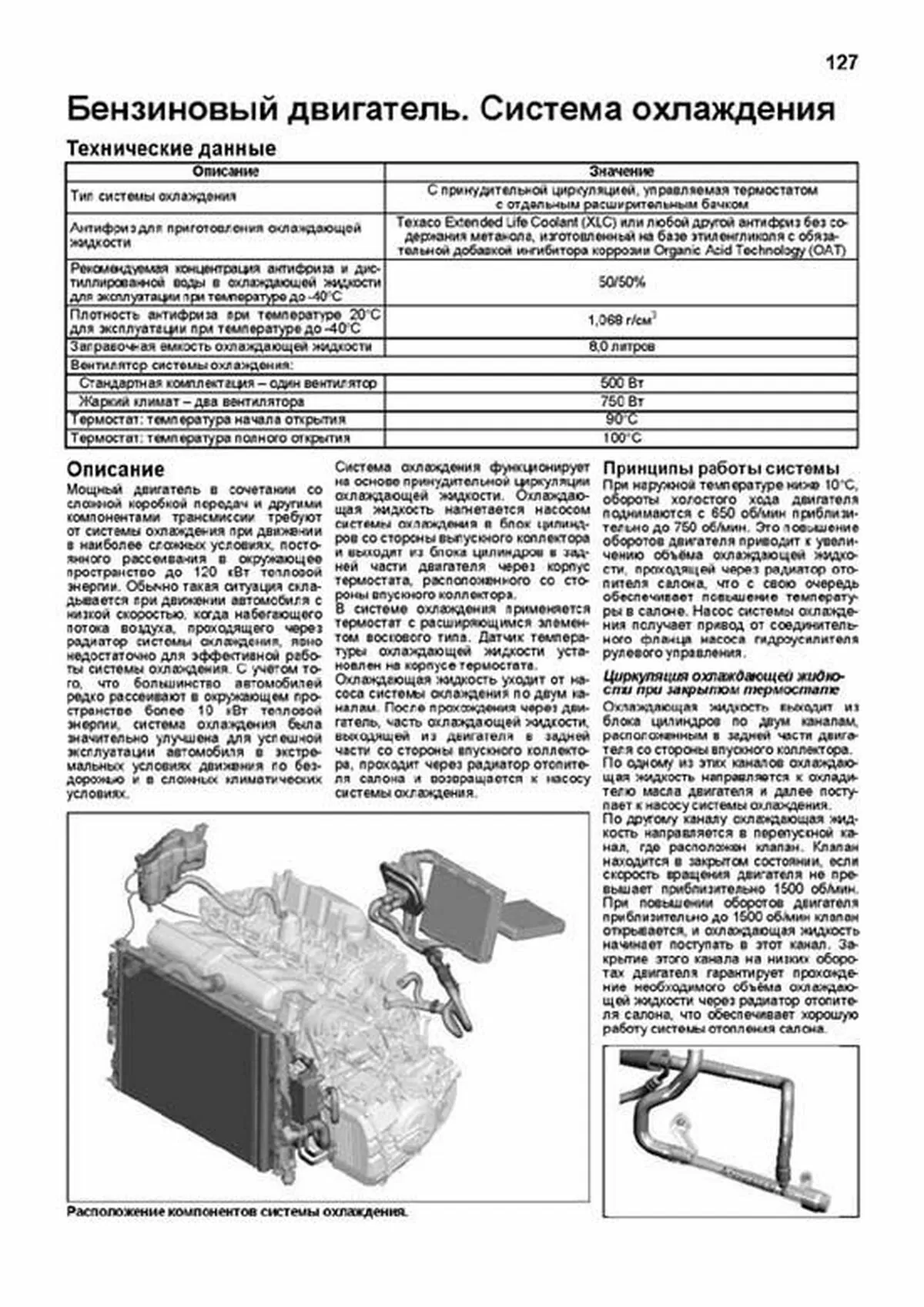

Бензиновый двигатель Система охлаждения 97
Технические данные 97
Описание 97
Меры предосторожности 99
Проверка уровня и замена охлаждающей жидкости 99
Проверка отсутствия утечек охлаждающей жидкости 99
Насос системы охлаждения 99
Вентилятор системы охлаждения 100
Радиатор 100
Термостат 101
Расширительный бачок 102
Датчик низкого уровня охлаждающей жидкости 103
Электронный блок управления вентилятором 103
Бензиновый двигатель Система смазки 104
Технические данные 104
Описание 104
Моторное масло и фильтр 105
Охладитель масла 105
Масляный поддон 106
Масляный насос 107
Топливная система бензинового двигателя 108
Технические данные 108
Описание 108
Проверка давления в топливной системе 108
Топливный аккумулятор и топливные форсунки 108
Корпус дроссельной заслонки 109
Электронный блок управления топливным насосом 110
Модуль топливного насоса в сборе с датчиком уровня топлива 110
Дополнительный датчик уровня топлива 110
Труба заливной горловины 110
Топливный бак 111
Моменты затяжки резьбовых соединений 113
Электронная система управления бензиновым двигателем 114
Описание 114
Датчики 115
Принципы работы системы 125
Датчик положения распределительного вала 127
Датчик положения коленчатого вала 127
Датчик температуры охлаждающей жидкости 127
Передний датчик детонации 127
Задний датчик детонации 127
Датчик давления топлива в топливном аккумуляторе 128
Датчик абсолютного давления во впускном коллекторе 128
Датчик массового расхода воздуха 128
Кислородный датчик после каталитического нейтрализатора 128
Кислородные датчики до каталитического нейтрализатора 128
Педаль акселератора 128
Электронный блок управления двигателем 129
Система диагностирования 129
Моменты затяжки резьбовых соединений 149
Бензиновый двигатель Система снижения токсичности 150
Бензиновый двигатель Система впуска воздуха и выпуска ОГ 152
Корпус воздушного фильтра 152
Впускной коллектор 153
Выпускной коллектор 154
Система выпуска отработавших газов 155
Электрооборудование бензинового двигателя 157
Дизельный двигатель Механическая часть 159
Технические данные двигателя 159
Симптомы неисправностей двигателя 159
Описание 160
Блок цилиндров 161
Привод ГРМ 167
Головка блока цилиндров и крышка распределительных валов 169
Крышка распределительных валов 174
Ремень привода ГРМ 176
Передние крышки ремня привода ГРМ 178
Шкив коленчатого вала 179
Промежуточный ролик ремня привода навесных агрегатов двигателя 179
Натяжитель ремня привода навесных агрегатов 179
Ремень привода навесных агрегатов 180
Головка блока цилиндров 180
Распределительные валы 182
Проверка установки фаз газораспределения 182
Сальник распределительного вала 182
Силовой агрегат 183
Нижняя опора двигателя 186
Левая опора двигателя 186
Правая опора двигателя 186
Верхний гаситель колебаний двигателя 187
Маховик 187
Пластина привода гидротрансформатора 187
Передний сальник коленчатого вала 187
Задний сальник коленчатого вала 188
Корпус балансирных валов 188
Измерение зазора в корпусе балансирных валов 189
Дизельный двигатель Система охлаждения 191
Технические данные 191
Описание 191
Меры предосторожности 194
Проверка уровня и замена охлаждающей жидкости 194
Проверка отсутствия утечек охлаждающей жидкости 194
Насос системы охлаждения 195
Вентилятор 195
Радиатор 196
Перепускной патрубок системы охлаждения со встроенным термостатом 197
Расширительный бачок 198
Электронный блок управления вентилятором системы охлаждения 198
Датчик низкого уровня охлаждающей жидкости 198
Дизельный двигатель Система смазки 199
Технические данные 199
Описание 199
Моторное масло и фильтр 200
Проверка давления моторного масла 200
Масляный поддон 201
Держатель масляного поддона 201
Масляный насос 202
Маслоохладитель 202
Топливная система дизельного двигателя 203
Технические данные 203
Описание 203
Топливная форсунка 210
Топливный насос высокого давления 211
Топливный аккумулятор 212
Корпус дроссельной заслонки 213
Электронный блок управления топливным насосом 214
Замена топливного фильтра 214
Топливный бак и топливный насос 214
Моменты затяжки резьбовых соединений 214
Электронная система управления дизельным двигателем 215
Описание 221
Датчик положения распределительного вала 221
Выключатель на педали сцепления 223
Датчик положения коленчатого вала 223
Задающий ротор датчика положения коленчатого вала 223
Нижний датчик температуры отработавших газов 223
Датчик температуры охлаждающей жидкости 223
Датчик аварийного давления моторного масла 224
Верхний датчик температуры отработавших газов 224
Датчик температуры топлива 224
Кислородный датчик 225
Датчик температуры воздуха на впуске 225
Электромагнитный клапан системы деактивации впускного канала 225
Датчик абсолютного давления во впускном коллекторе 225
Датчик массового расхода воздуха 226
Датчик температуры моторного масла 226
Педаль акселератора 226
Электронный блок управления двигателем 226
Система диагностирования 226
Моменты затяжки резьбовых соединений 241
Дизельный двигатель Система снижения токсичности 242
Дизельный двигатель Система впуска воздуха и выпуска ОГ 245
Корпус воздушного фильтра 245
Промежуточный охладитель воздуха 246
Впускной коллектор 246
Впускной резонатор 248
Выпускной коллектор 248
Система выпуска отработавших газов 249
Система турбонаддува 257
Предупреждения 257
Общее описание 257
Турбокомпрессор 258
Общие технические данные 259
Моменты затяжки резьбовых соединений 259
Электрооборудование дизельного двигателя 260
Сцепление 264
Проверка уровня рабочей жидкости 264
Прокачка гидропривода сцепления 264
Педаль сцепления 265
Рабочий цилиндр сцепления 265
Кожух сцепления и ведомый диск 266
Механическая коробка передач 267
Автоматическая коробка передач 271
Проверка уровня рабочей жидкости в АКПП 271
Замена рабочей жидкости АКПП 271
Диагностика 271
Масляный поддон АКПП 277
Блок электромагнитных клапанов 277
Датчик частоты вращения входного вала (модели с двигателем 3,2 л) 278
Охладитель рабочей жидкости 278
Электронный блок управления АКПП 278
Селектор АКПП 279
Трос управления АКПП 280
Коробка передач 283
Раздаточная коробка 286
Замена масла 286
Сальники соединительной муфты 286
Задний сальник раздаточной коробки 286
Левый сальник раздаточной коробки 287
Правый сальник раздаточной коробки 287
Снятие и установка раздаточной коробки 287
Вентиляционная трубка раздаточной коробки 288
Карданный вал 289
Задний редуктор 290
Замена масла в заднем редукторе 290
Замена рабочей жидкости в муфте подключения заднего моста 290
Сальник приводного вала 290
Сальник ведущей шестерни 290
Соединительный фланец муфты подключения заднего моста 290
Опорный кронштейн 291
Снятие и установка заднего редуктора 291
Передние втулки 292
Задние втулки 293
Муфта подключения заднего моста 293
Диагностика 295
Приводные валы 297
Подвеска 300
Предварительные процедуры 300
Проверка типа шин 300
Проверка установочной высоты автомобиля 300
Проверка углов установки колес 300

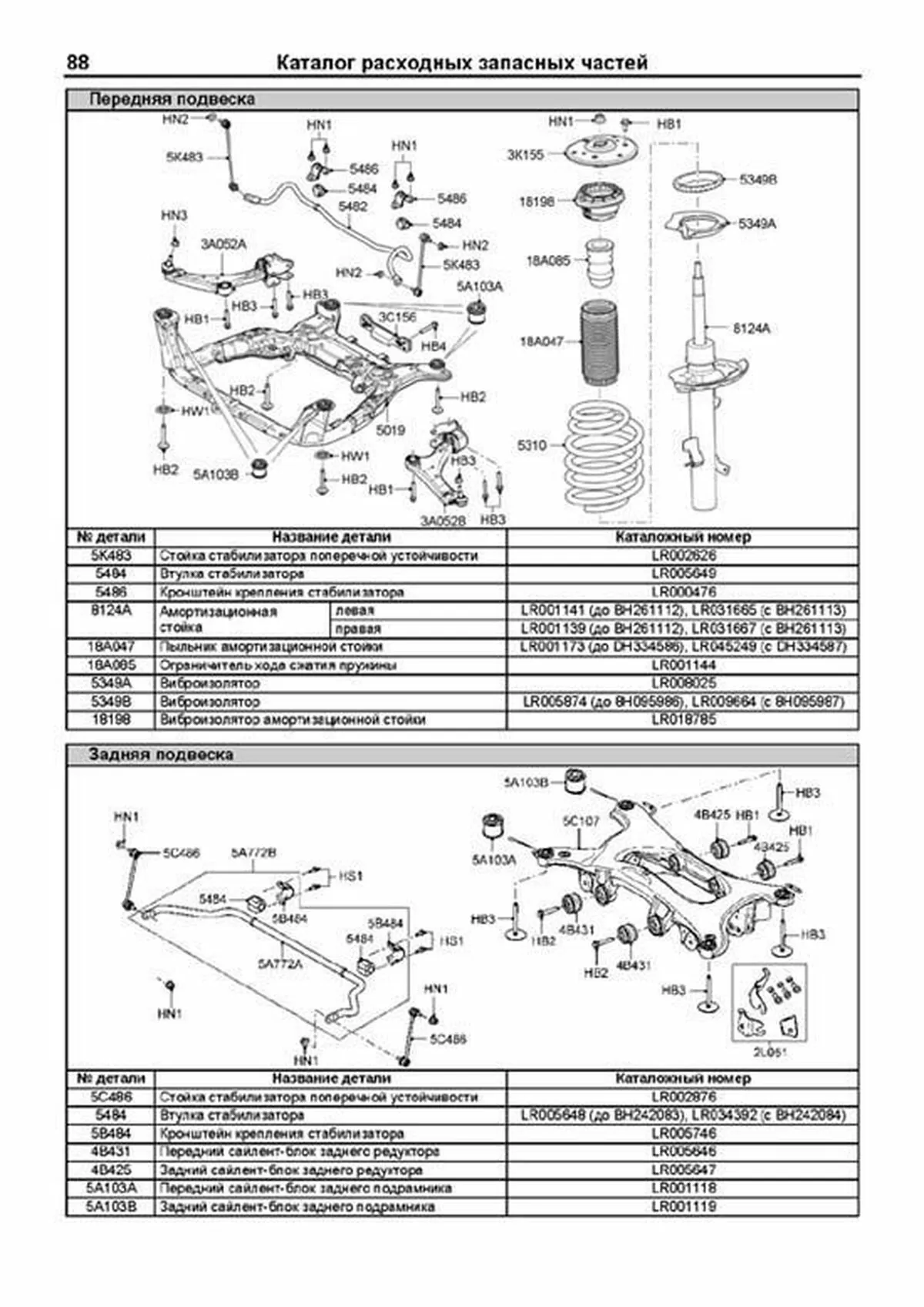

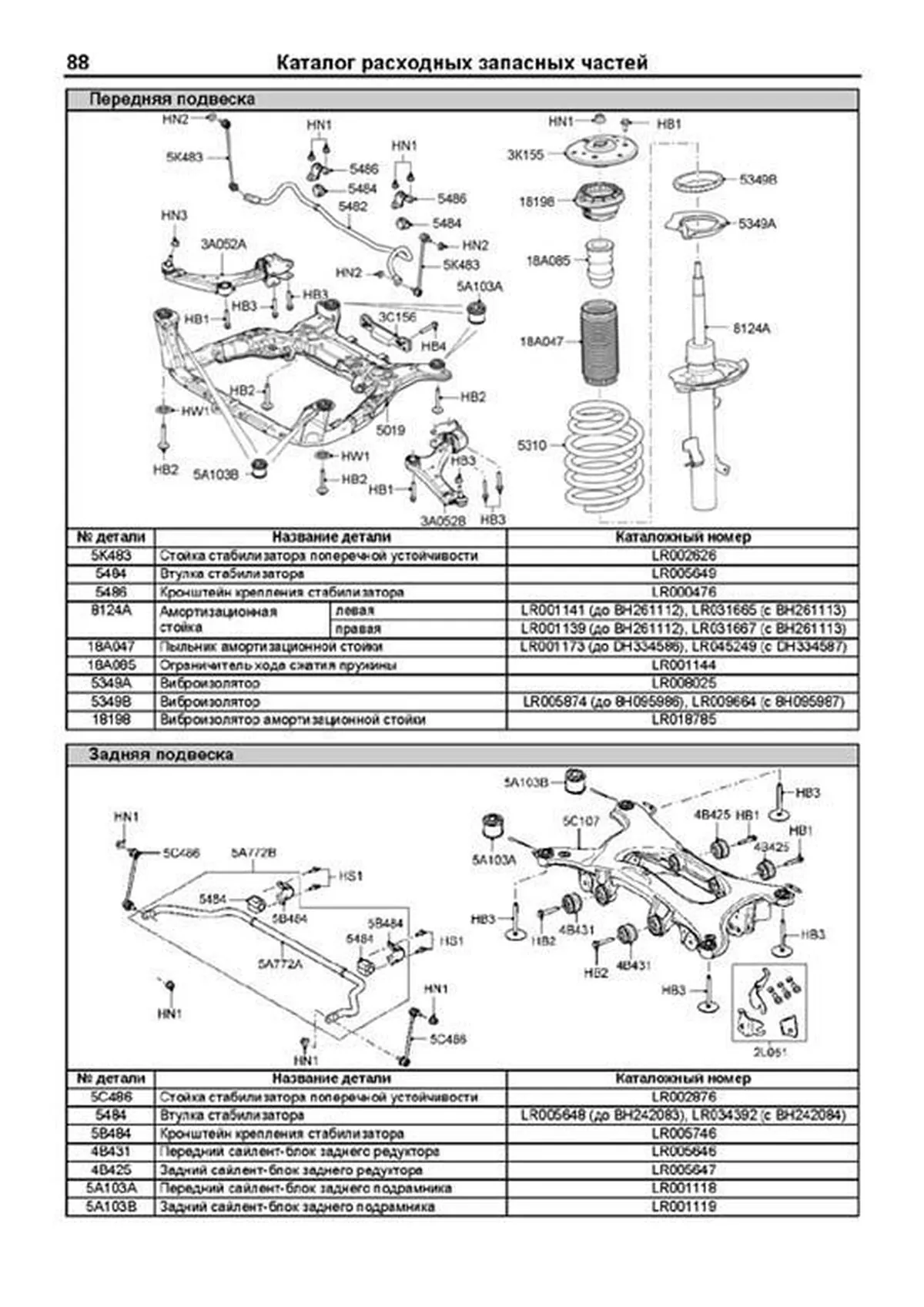

Передняя подвеска 301
Ступица переднего колеса 301
Стойка передней подвески 303
Нижний рычаг 304
Стабилизатор поперечной устойчивости 305
Задняя подвеска 307
Ступица и подшипник ступицы заднего колеса 307
Кулак заднего колеса 308
Стойка задней подвески 311
Передний поперечный рычаг 311
Задний поперечный рычаг 311
Продольный рычаг 311
Стабилизатор поперечной устойчивости 312
Датчик высоты расположения задней подвески 312
Система контроля давления в шинах 313
Описание 313
Проверка типа шин и давление в шинах 313
Замена шин 313
Система контролирования давления в шинах 313
Функция идентификации расположения колеса 314
Работа системы контроля давления в шинах 314
Информация о работе системы контроля давления в шинах, выводимая на комбинации приборов 314
Антенны (инициаторы) 315
Датчик давления воздуха в шине 316
Приемник системы контроля давления в шинах 317
Диагностика 317
Система "Terrain Response" 319
Описание 319
Переключатель системы "Terrain Response" 319
Диагностика 319
Рулевое управление 321
Проверка уровня рабочей жидкости гидроусилителя рулевого управления 321
Прокачка гидроусилителя рулевого управления 321
Промывка гидроусилителя рулевого управления 321
Проверка давления в системе гидроусилителя 322
Бачок рабочей жидкости гидроусилителя 323
Рулевое колесо 323
Рулевая колонка 324
Рулевой механизм 327
Насос гидроусилителя рулевого управления 328
Охладитель рабочей жидкости гидроусилителя (модели с двигателем 3,2 л) 329
Диагностика 329
Тормозная система 331
Проверка уровня тормозной жидкости 331
Прокачка тормозной системы 331
Бачок тормозной жидкости 333
Педаль тормоза 333
Главный тормозной цилиндр 333
Вакуумный усилитель тормозов 334
Вакуумный насос 335
Выключатель стоп-сигналов 336
Передний тормозной механизм 336
Задний тормозной механизм 338
Стояночная тормозная система 340

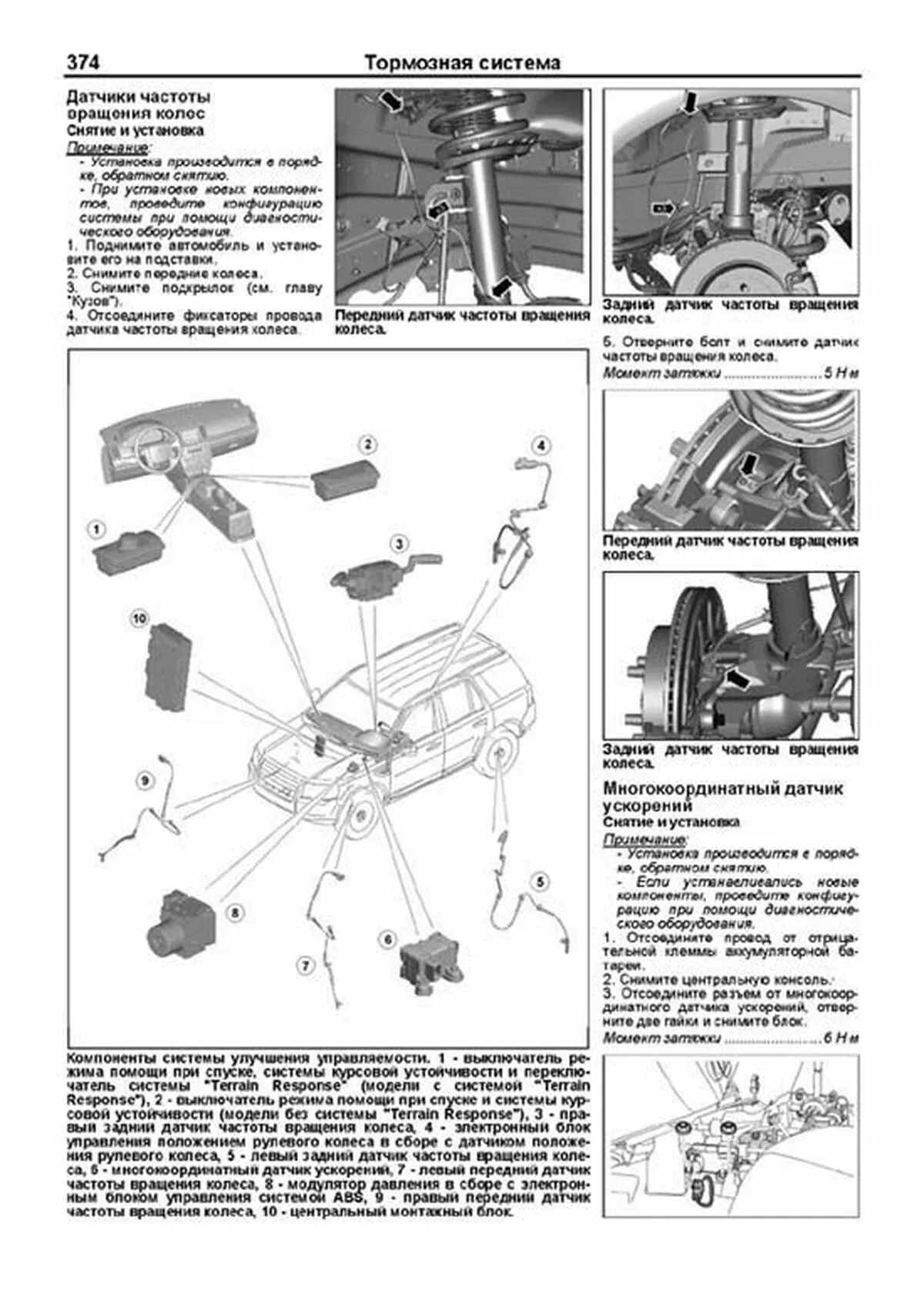

Антиблокировочная система тормозов ABS 343
Кузов 349
Передний бампер 349
Задний бампер 350
Нижняя защита двигателя 351
Переднее крыло 351
Панель замков капота 352
Передняя дверь 353
Задняя боковая дверь 357
Задняя дверь 360
Зеркала заднего вида 362
Люк 363
Лобовое стекло 368
Заднее боковое неподвижное стекло 368
Заднее стекло 369
Стеклоочистители и омыватели 369
Панель приборов 371
Центральная консоль 376
Верхняя консоль 377
Внутренняя отделка салона 377
Внутренняя отделка крыши 380
Сиденья 382
Кузовные размеры 387
Установка навесных элементов кузова автомобиля 390
Кондиционер, отопление и вентиляция 392
Удаление хладагента, вакуумирование и заправка 392
Компрессор кондиционера 393
Датчик давления хладагента 394
Датчик температуры наружного воздуха 394
Электродвигатель вентилятора 395
Резистор электродвигателя вентилятора 396
Панель управления климатической установки 397
Конденсатор системы кондиционирования 397
Испаритель 398
Датчик температуры воздуха за испарителем 399
Корпус отопителя и испарителя климатической установки 400
Воздухоприток системы вентиляции 401
Дефлекторная вентиляционная решётка 402
Салонный фильтр 402
Электропривод заслонки изменения направления воздушных потоков 402
Электропривод заслонки переключения забора воздуха 402
Электропривод заслонки смешивания воздушных потоков 402
Термостатический расширительный клапан 403
Дополнительный электрический обогреватель 403
Дополнительный отопитель на сжигаемом топливе 404
Дополнительный насос циркуляции охлаждающей жидкости отопителя 404
Топливный насос дополнительного отопителя 406
Диагностика системы 406
Система пассивной безопасности (SRS) 410
Меры предосторожности при эксплуатации и проведении ремонтных работ 410
Замок ремня безопасности переднего сиденья 410
Преднатяжитель ремня безопасности переднего сиденья 411
Преднатяжитель центрального ремня безопасности заднего сиденья 411
Замки ремней безопасности заднего сиденья 413
Преднатяжитель бокового ремня безопасности заднего сиденья 413
Боковой датчик удара, расположенный на стойке "В" 414
Спиральный провод 414
Боковой датчик удара, расположенный на стойке "С" 415
Подушка безопасности водителя 415
Нижняя подушка безопасности водителя 415
Передний датчик удара 415
Датчик наличия пассажира на переднем сиденье 415
Выключатель подушки безопасности переднего пассажира 416
Подушка безопасности переднего пассажира 417
Блок управления системой пассивной безопасности 417
Боковая подушка безопасности 417
Боковая шторка безопасности 417
Диагностика системы пассивной безопасности 417
Электрооборудование кузова 420
Монтажные блоки 420
Многофункциональные блоки управления 424
Комбинация приборов 424
Звуковой сигнал 425
Система парковки 425
Информационно-развлекательная система 426
Система освещения 429
Противоугонная система 431
Схемы электрооборудования 432
Символы, применяемые на схемах электрооборудования 432
Коды цветов проводов 432
Особенности изображения схем 432
Схемы электрооборудования 433
Схема 1 Система запуска 433

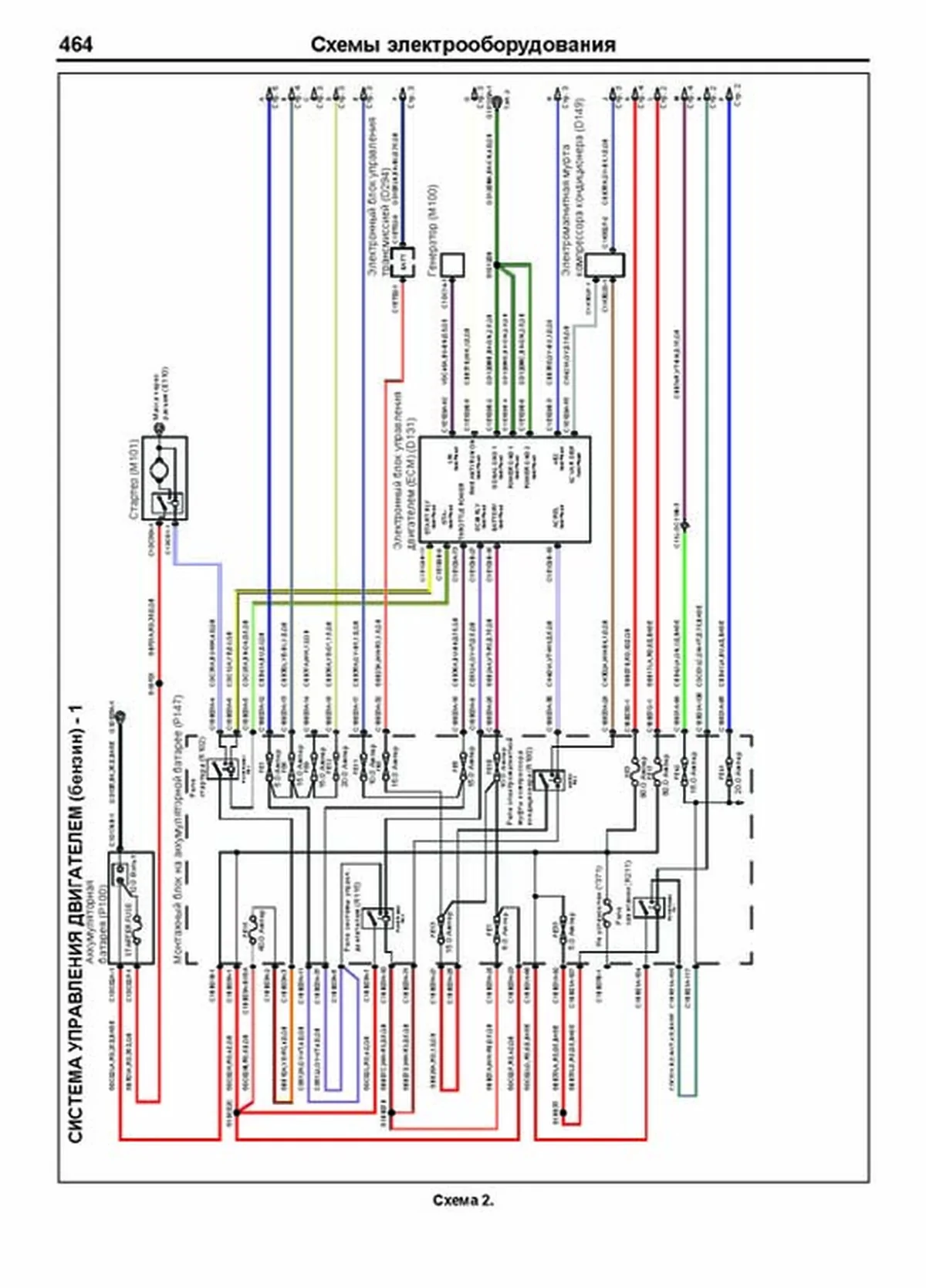

Схемы 2-6 Система управления двигателем (бензин) 434
Схема 7 Система управления АКПП 439
Схемы 8-10 Кондиционер с автоматическим управлением 440
Схемы 11-13 Кондиционер с ручным управлением 443
Схема 14 Рулевое управление 446
Схемы 15-16 Антиблокировочная система тормозов (ABS) 447
Схема 17 Система управления полным приводом 449
Схемы 18-19 Система помощи при парковке 450
Схемы 20-21 Система пассивной безопасности (SRS) 452
Схемы 22-25 Фары - газоразрядные лампы (HID) 454
Схемы 26-29 Внешнее освещение 458
Схемы 30-31 Адаптивная система освещения (AFS) 462
Схема 32 Разъем прицепа (NAS) 464
Схема 33 Разъем прицепа (Европа) 465
Схемы 34-35 Освещение салона 466
Схема 36 Внешние зеркала заднего вида 468
Схема 37 Салонное зеркало заднего вида 469
Схемы 38-40 Центральный замок 470
Схемы 41-43 Электропривод стеклоподъемников 473
Схемы 44-46 Стеклоочистители и омыватели 476
Схемы 47-48 Бортовая коммуникационная система 479
Схема 49 Система контроля давления в шинах 481
Схемы 50-54 Система управления двигателем (дизель) 482
Схема 55 Дополнительный отопитель (топливный) 487
Схема 56 Дополнительный отопитель (электрический) 488
Схема 57 Обогреватель лобового стекла 489
Схема 58 Панель приборов (подсветка) 490
Схема 59 Звуковой сигнал 491
Схемы 60-61 Информационный дисплей 492
Схема 62 Система зарядки 494
Схемы 63-64 Информационно-развлекательная система - Low line 495
Схемы 65-69 Информационно-развлекательная система - High line 497
Схема 70 Диагностический разъем 502
Схема 71 Шина передачи данных CAN - канал средней скорости 503
Схема 72 Шина передачи данных CAN - канал высокой скорости 504
Схемы 73-74 Противоугонная система 505
Схема 75 Розетка и прикуриватель 507
Схемы 76-78 Распределение электропитания - задний монтажный блок 508
Схемы 79-82 Распределение электропитания (дизель) - монтажный блок на аккумуляторной батарее 511
Схемы 83-85 Распределение электропитания (бензин) - монтажный блок на аккумуляторной батарее 515
Схемы 86-90 Распределение электропитания - точки заземления 518
Схемы 91-96 Распределение электропитания - центральный монтажный блок 523
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":

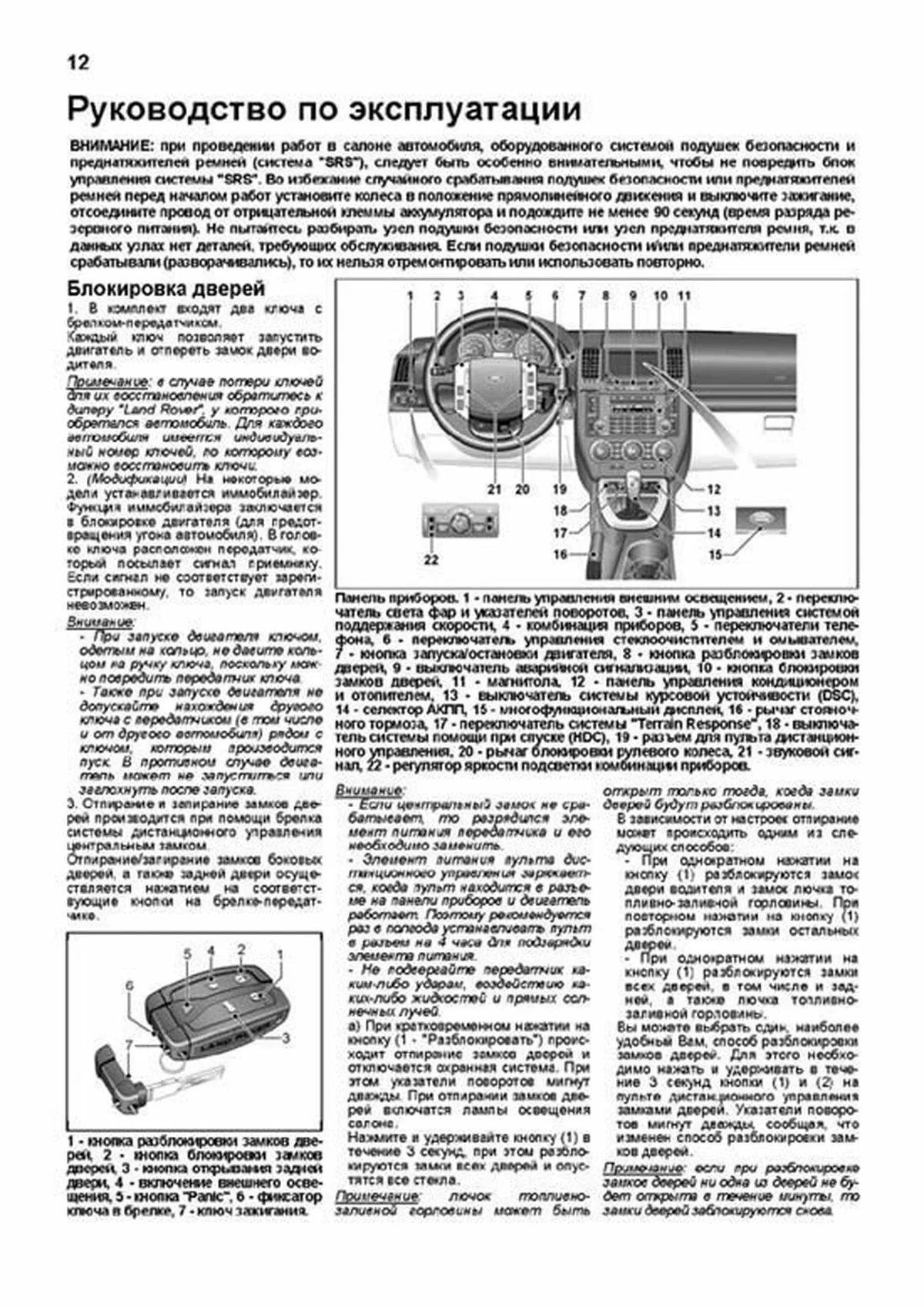

Блокировка дверей 1 В комплект входят два ключа с брелком-передатчиком Каждый ключ позволяет запустить двигатель и отпереть замок двери водителя Примечание: в случае потери ключей для их восстановления обратитесь к дилеру "Land Rover", у которого приобретался автомобиль Для каждого автомобиля имеется индивидуальный номер ключей, по которому возможно восстановить ключи 2 (Модификации) На некоторые модели устанавливается иммобилайзер Функция иммобилайзера заключается в блокировке двигателя (для предотвращения угона автомобиля) В головке ключа расположен передатчик, который посылает сигнал приемнику Если сигнал не соответствует зарегистрированному, то запуск двигателя невозможен Внимание: При запуске двигателя ключом, одетым на кольцо, не давите кольцом на ручку ключа, поскольку можно повредить передатчик ключа Также при запуске двигателя не допускайте нахождения другого ключа с передатчиком (в том числе и от другого автомобиля) рядом с ключом, которым производится пуск В противном случае двигатель может не запуститься или заглохнуть после запуска 3 Отпирание и запирание замков дверей производится при помощи брелка системы дистанционного управления центральным замком Отпирание/запирание замков боковых дверей, а также задней двери осуществляется нажатием на соответствующие кнопки на брелке-передатчике 1 кнопка разблокировки замков дверей, 2 кнопка блокировки замков дверей, 3 кнопка открывания задней двери, 4 включение внешнего освещения, 5 кнопка "Panic", 6 фиксатор ключа в брелке, 7 ключ зажигания Внимание: Если центральный замок не срабатывает, то разрядился элемент питания передатчика и его необходимо заменить Элемент питания пульта дистанционного управления заряжается, когда пульт находится в разъеме на панели приборов и двигатель работает Поэтому рекомендуется раз в полгода устанавливать пульт в разъем на 4 часа для подзарядки элемента питания Не подвергайте передатчик каким-либо ударам, воздействию каких-либо жидкостей и прямых солнечных лучей а) При кратковременном нажатии на кнопку (1 "Разблокировать") происходит отпирание замков дверей и отключается охранная система При этом указатели поворотов мигнут дважды При отпирании замков дверей включатся лампы освещения салона Нажмите и удерживайте кнопку (1) в течение 3 секунд, при этом разблокируются замки всех дверей и опустятся все стекла Примечание: лючок топливнозаливной горловины может быть открыт только тогда, когда замки дверей будут разблокированы В зависимости от настроек отпирание может происходить одним из следующих способов: При однократном нажатии на кнопку (1) разблокируются замок двери водителя и замок лючка топливно-заливной горловины При повторном нажатии на кнопку (1) разблокируются замки остальных дверей При однократном нажатии на кнопку (1) разблокируются замки всех дверей, в том числе и задней, а также лючка топливнозаливной горловины Вы можете выбрать один, наиболее удобный Вам, способ разблокировки замков дверей Для этого необходимо нажать и удерживать в течение 3 секунд кнопки (1) и (2) на пульте дистанционного управления замками дверей Указатели поворотов мигнут дважды, сообщая, что изменен способ разблокировки замков дверей Примечание: если при разблокировке замков дверей ни одна из дверей не будет открыта в течение минуты, то замки дверей заблокируются снова Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система "SRS"), следует быть особенно внимательными, чтобы не повредить блок управления системы "SRS" Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и выключите зажигание, отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно Панель приборов 1 панель управления внешним освещением, 2 переключатель света фар и указателей поворотов, 3 панель управления системой поддержания скорости, 4 комбинация приборов, 5 переключатели телефона, 6 переключатель управления стеклоочистителем и омывателем, 7 кнопка запуска/остановки двигателя, 8 кнопка разблокировки замков дверей, 9 выключатель аварийной сигнализации, 10 кнопка блокировки замков дверей, 11 магнитола, 12 панель управления кондиционером и отопителем, 13 выключатель системы курсовой устойчивости (DSC), 14 селектор АКПП, 15 многофункциональный дисплей, 16 рычаг стояночного тормоза, 17 переключатель системы "Terrain Response", 18 выключатель системы помощи при спуске (HDC), 19 разъем для пульта дистанционного управления, 20 рычаг блокировки рулевого колеса, 21 звуковой сигнал, 22 регулятор яркости подсветки комбинации приборов Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ":

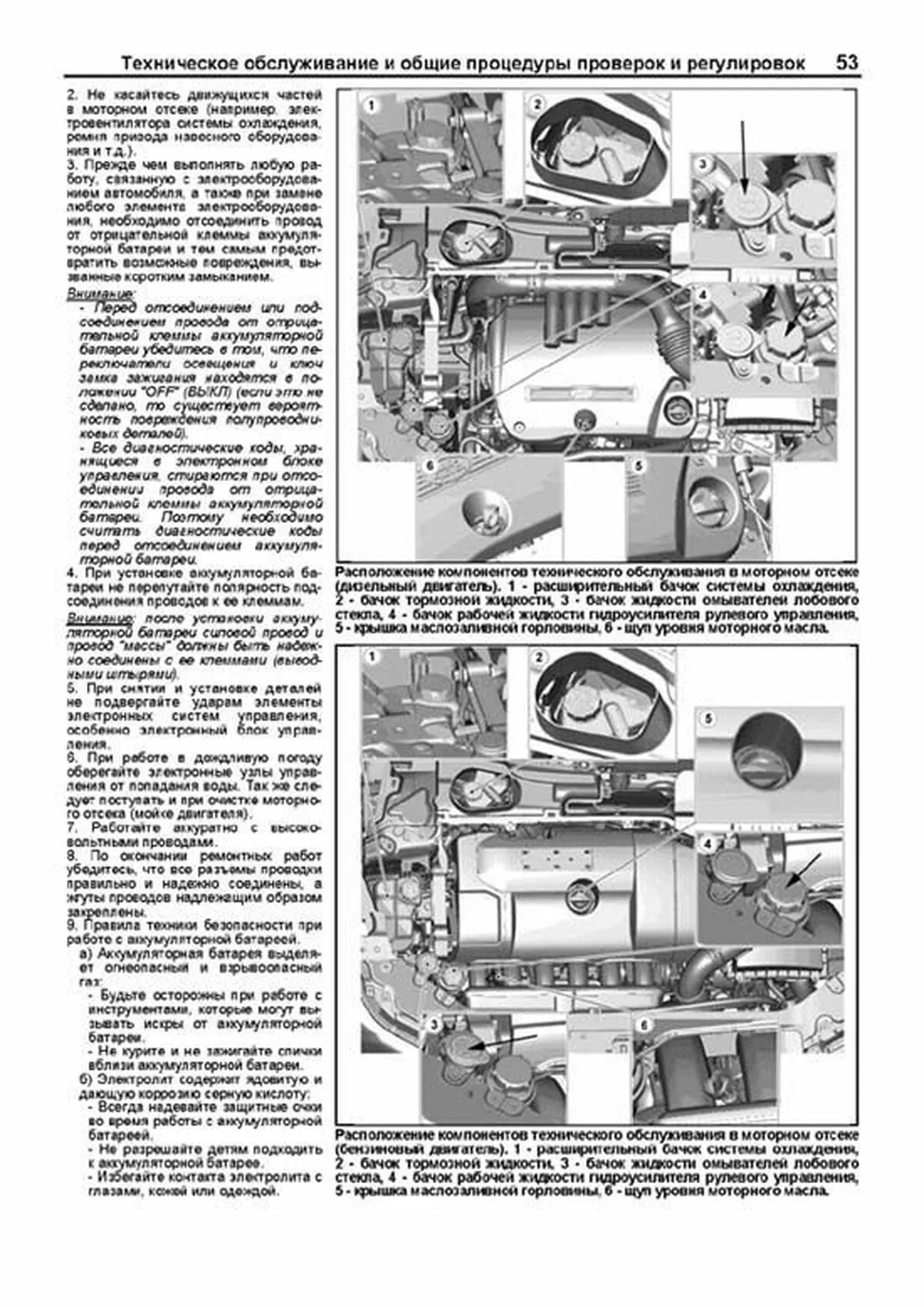

2 При необходимости проверьте уровень и плотность электролита в аккумуляторной батарее (обслуживаемой) а) Убедитесь, что уровень электролита в аккумуляторной батарее находится между отметками максимального уровня (UPPER LEVEL) и минимального уровня (LOWER LEVEL) Примечание: рекомендуется регулярно проверять уровень электролита в зависимости от условий эксплуатации, но не реже чем один раз в четыре недели б) С помощью ареометра и термометра измерьте плотность электролита в аккумуляторной батарее Номинальное значение1,22 1,29 г/см3 (при температуре 20?С) в) Плотность электролита зависит от температуры, поэтому для приведения измеренного значения к плотности при температуре 20?С используйте следующую формулу: D20 = Dt + 0,0007 (t 20), где D20 приведенная плотность электролита при 20?С; Dt фактически измеренная плотность; t фактическая температура в ?С 3 (Некоторые типы штатной АКБ) Проверка уровня электролита в штатной аккумуляторной батарее а) С помощью плоской отвертки снимите центральную крышку аккумуляторной батареи Примечание: пробки банок аккумуляторной батареи жестко соединены с центральной крышкой и при ее снятии будут сняты вместе с ней б) Убедитесь, что в каждой банке аккумуляторной батареи уровень электролита доходит до нижнего края индикатора При необходимости долейте дистиллированную воду в банку, не превышая указанного уровня Внимание: если уровень электролита превышает указанный выше, то при движении автомобиля возможно вытекание электролита из аккумуляторной батареи в) Надежно установите центральную крышку аккумуляторной батареи 4 Проверка выходного напряжения аккумуляторной батареи а) Включите фары головного света на 15 секунд б) Выключите фары головного света и подождите 2 минуты для стабилизации напряжения аккумуляторной батареи в) Выключите зажигание и отсоедините провода от клемм аккумуляторной батареи г) Измерьте напряжение на клеммах аккумуляторной батареи (напряжение разомкнутой цепи) Напряжение12,4 В или выше (при температуре 20?С) д) Если напряжение не соответствует номинальному значению, то зарядите аккумуляторную батарею е) При необходимости нагрузите аккумуляторную батарею рекомендуемой нагрузкой на 15 секунд Снимите показания напряжения аккумуляторной батареи на выводах через 15 секунд, затем снимите электрическую нагрузку 5 Зарядка аккумуляторной батареи Примечание: перед зарядкой аккумуляторной батареи ознакомьтесь с инструкциями для данного зарядного устройства Выполняйте зарядку строго с указанными в ней рекомендациям а) При зарядке аккумуляторной батареи, установленной на автомобиле, сначала отсоедините провод от отрицательной клеммы аккумуляторной батареи, а затем отсоедините провод от положительной клеммы, чтобы не допустить повреждения элементов электрооборудования автомобиля б) Ток зарядки обычно составляет 1/10 часть от емкости аккумуляторной батареи в) В случае проведения быстрой зарядки (из-за нехватки времени и тп) сильно разряженной аккумуляторной батареи, сила тока зарядки никогда не должна превышать 70% величины емкости батареи, указанную в амперах, а длительность зарядки не более 30 минут Сила тока зарядки11,5 А г) Определение момента окончания зарядки: Если плотность электролита достигла величины 1,25 1,29 г/см3 и остается постоянной в течение часа Если напряжение каждой банки аккумуляторной батареи достигло величины 2,5 2,8 В и остается постоянным в течение одного часа Внимание: Будьте осторожны, следите за уровнем электролита, который может повыситься в процессе зарядки Не допускается производить зарядку вблизи источников огня из-за опасности взрыва Во время зарядки не производите рядом работ, которые могут вызвать появление искры Выполняйте зарядку аккумуляторной батареи в хорошо проветриваемом помещении После окончания зарядки заверните крышки банок, обмойте батарею снаружи чистой водой, чтобы удалить остатки кислоты и протрите насухо Не допускайте во время зарядки повышение температуры электролита выше примерно 45?С (примерно 55?С при выполнении быстрой зарядки) Снятие и установка аккумуляторной батареи Примечание: аккумуляторная батарея расположена с левой стороны моторного отсека 1 Снимите крышку аккумуляторной батареи и отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи 2 Отсоедините провод от положительной клеммы аккумуляторной батареи Примечание: нанесите консистентную смазку на выводы аккумуляторной батареи Момент затяжки5 Н?м 3 Снимите аккумуляторную батарею отсоединив фиксаторы 4 Установка деталей производится в последовательности, обратной снятию Пример текста из раздела " Передняя подвеска ":

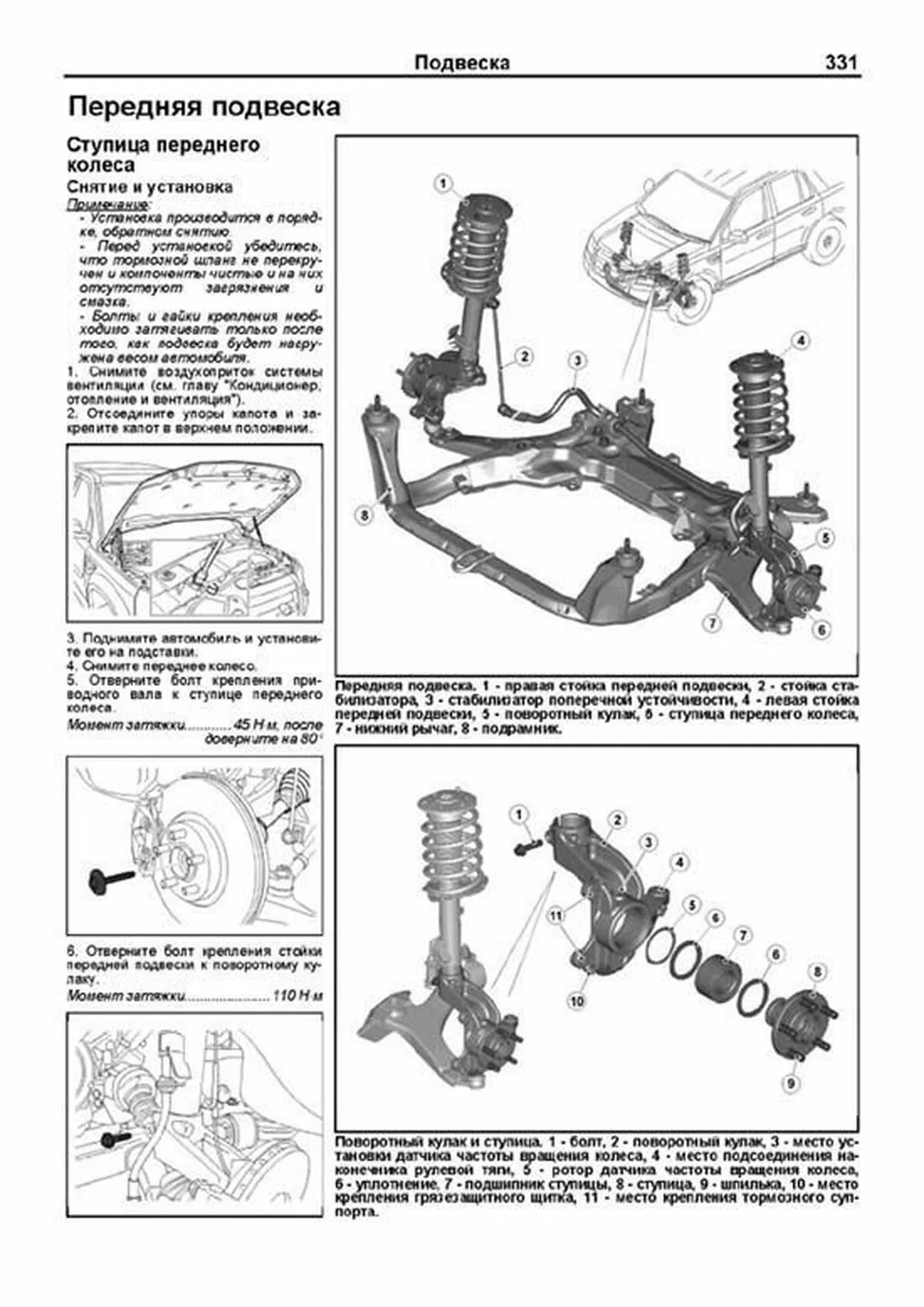

Ступица переднего колеса Снятие и установка Примечание: Установка производится в порядке, обратном снятию Перед установкой убедитесь, что тормозной шланг не перекручен и компоненты чистые и на них отсутствуют загрязнения и смазка Болты и гайки крепления необходимо затягивать только после того, как подвеска будет нагружена весом автомобиля 1 Снимите воздухоприток системы вентиляции (см главу "Кондиционер, отопление и вентиляция") 2 Отсоедините упоры капота и закрепите капот в верхнем положении 3 Поднимите автомобиль и установите его на подставки 4 Снимите переднее колесо 5 Отверните болт крепления приводного вала к ступице переднего колеса Момент затяжки45 Н?м, после доверните на 80? 6 Отверните болт крепления стойки передней подвески к поворотному кулаку Момент затяжки110 Н?м Передняя подвеска Передняя подвеска 1 правая стойка передней подвески, 2 стойка стабилизатора, 3 стабилизатор поперечной устойчивости, 4 левая стойка передней подвески, 5 поворотный кулак, 6 ступица переднего колеса, 7 нижний рычаг, 8 подрамник Поворотный кулак и ступица 1 болт, 2 поворотный кулак, 3 место установки датчика частоты вращения колеса, 4 место подсоединения наконечника рулевой тяги, 5 ротор датчика частоты вращения колеса, 6 уплотнение, 7 подшипник ступицы, 8 ступица, 9 шпилька, 10 место крепления грязезащитного щитка, 11 место крепления тормозного суппорта Пример текста из раздела " Тормозная система ":
2 Проверьте уплотнения поршня и направляющих пальцев на наличие повреждений 3 Расположите под тормозным суппортом емкость с залитым в нее небольшим количеством тормозной жидкости Установите конец шланга на штуцер прокачки тормозного суппорта и ослабьте затяжку штуцера 4 Задвиньте поршень в тормозной цилиндр и затяните штуцер прокачки Момент затяжки8 Н?м 5 Отсоедините шланг от штуцера прокачки 6 Установите фиксаторы колодок и тормозные колодки 7 Установите тормозной суппорт 8 Затяните направляющие пальцы и установите заглушки Момент затяжки28 Н?м Примечание: убедитесь, что тормозной шланг не перекручен 9 Установите пружину тормозного суппорта 10 Произведите предыдущие операции с другой стороны 11 Установите передние колеса 12 Нажмите на педаль тормоза несколько раз, проверьте уровень тормозной жидкости в бачке тормозной жидкости и, при необходимости, доведите уровень до нормы Тормозной диск Снятие 1 Поднимите автомобиль и установите его на подставки 2 Снимите переднее колесо 3 Отверните болты, снимите скобу в сборе с тормозным суппортом и подвесьте его на проволоке Примечание: не допускается вывешивание тормозного суппорта на тормо
