Книга: MITSUBISHI PAJERO дизель с 2006 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-26%
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MITSUBISHI PAJERO (д) с 2006 г.в. рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
7020879
ISBN
978-588850-551-9
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
464
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Дизельные двигатели
3.2
В наличии
1 450 ₽
1 950 ₽
Добавить в корзину
В корзину
На этот раз предлагаемый справочник рассказывает все, что имеет отношение к флагману модельного ряда японского гиганта Мицубиси. Будучи выпущенным уже в четвертом поколении, этот автомобиль демонстрирует прекрасные результаты как на гонках по пересеченной местности (12-кратный чемпион ралли «Дакар»), так и во время неспешных поездок по любым загородным дорогам и побережьям с целью хорошо отдохнуть и набраться новых впечатлений. Вот почему уже не первый год автолюбители по всему миру выбирают именно эту машину, ведь каждый водитель хочет быть уверен в своем железном партнере. Конечно, этому мощному красавцу необходимо правильное обращение, полный спектр профилактических процедур согласно графику и грамотный ремонт с учетом техники безопасности. Все эти работы водителю удастся выполнять быстро и без осложнений, не потратив при этом лишних денежных средств, поскольку из печати вышло новое и полное руководство по ремонту MITSUBISHI PAJERO IV. Книга предназначена не только для автомобилистов, но будет интересна и полезна также и всем, кто профессионально интересуется и занимается на практике вопросами эксплуатации, технического обслуживания, диагностики и ремонта такой техники. В книгу вошли сведения по данным автомобилям, которые были выпущены с 2006 года. Рассматриваемые модели оборудованы дизельными двигателями 4M41 рабочим объемом 3,2 литра.

Чтобы создать хорошее техническое пособие, необходимо к работе над книгой привлечь заинтересованных автомехаников и художников (фотографов). Именно такие дипломированные специалисты входят в состав сотрудников крупнейшего издательства под названием «Легион-Aвтодата». Собственно, это не только издательство, а настоящий концерн, который специализируется, в частности, на выпуске программной продукции, имеющей отношение к автомобильному сервису. Данный мануал вышел в серии «Профессионал», но книга получилась настолько подробной и понятной, что будет полезна даже новичку. Данное руководство по ремонту Мицубиси Пажеро 4 отличается логичной структурой содержания, высоким уровнем информативности, а также снабжено сотнями отличных рисунков, которые проясняют все, что может вызвать у читателя вопросы по ходу освоения основного текста. Книга хорошо издана, качество печати и переплета заслуживают оценки «отлично». В первой части пособия содержится много общей информации, особенно актуальной для ответственных автолюбителей. Это и указание мер предосторожности, необходимых при выполнении прикладных работ с машиной, и важные советы, касающиеся использования автотранспорта. Так, в пособие включена подробная и наглядная инструкция по эксплуатации MITSUBISHI PAJERO, которая поможет пользователю избежать ошибок и максимально увеличить срок исправной службы машины. Имеется также и полный обзор устройства Мицубиси, в который вошли описания всех приборов, агрегатов, узлов и систем авто с указаниями их технических данных, функционала, приемов управления. Раздел о техническом обслуживании автомобиля подскажет водителю, каким образом и с какой регулярностью должны осуществляться профилактические осмотры и проверки техники. В мануале приведены и все электросхемы MITSUBISHI PAJERO, ведь электронная «начинка» машины может потребовать регулировки или ремонта, подключения нового оборудования.

В прикладном разделе пособия даны четкие указания о том, каким образом можно идентифицировать причину и характер поломки, а также осуществить грамотный и безопасный ремонт или сопутствующие действия, такие как сборка-разборка, смазка, настройка или замена основных элементов Мицубиси. Самостоятельная практическая деятельность, если, конечно, водитель готов к ней с точки зрения накопленного опыта, даст возможность продолжить путешествие даже в случае непредвиденной поломки, сэкономив при этом свое время и деньги. В пособии наглядно описаны все возможные диагностические и ремонтные процедуры, имеющие отношение к двигателю, тормозной системе, коробке передач, рулевому управлению, а также кузову, колесам и шинам, фарам и всем остальным составляющим автомобиля.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Может стать замечательным подарком по любому случаю вашим родным и близким, коллегам или друзьям.
Заказать прямо сейчас

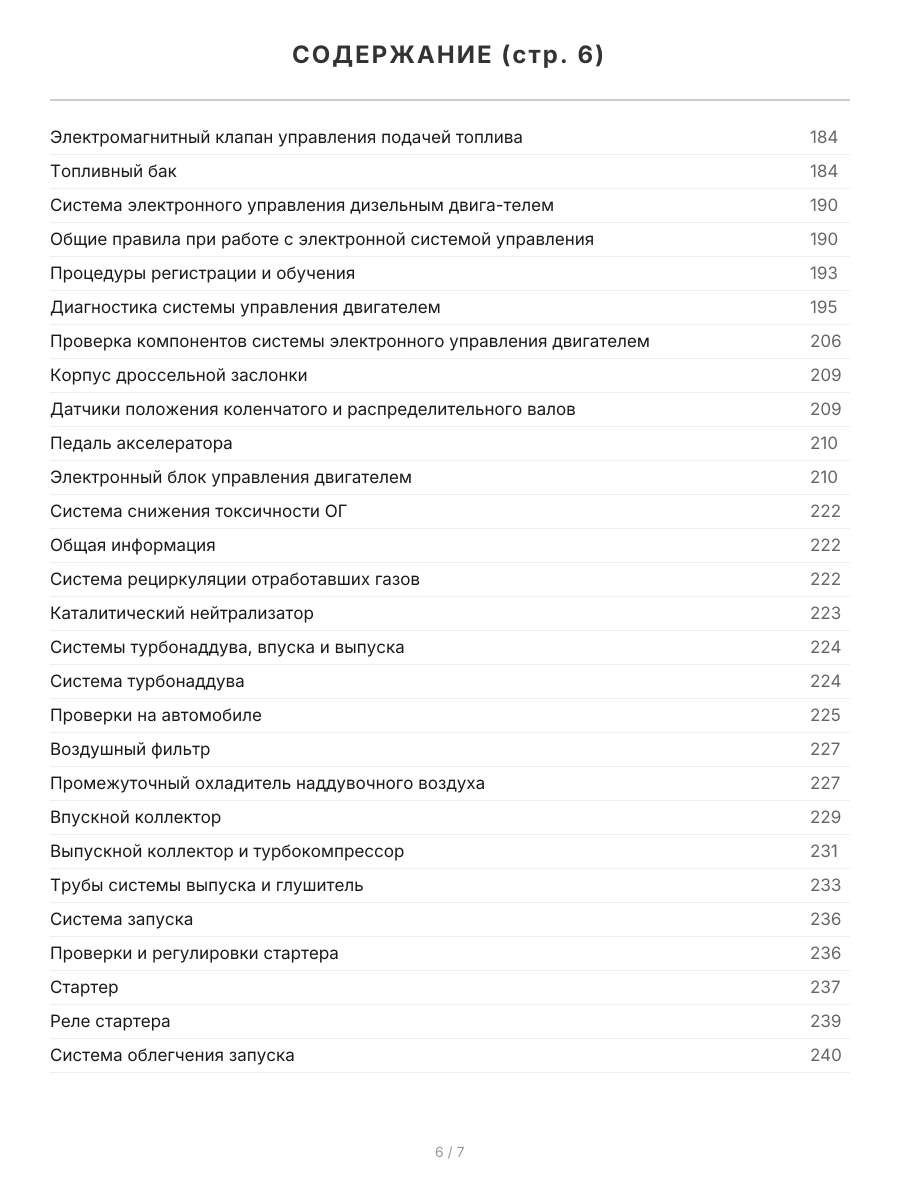

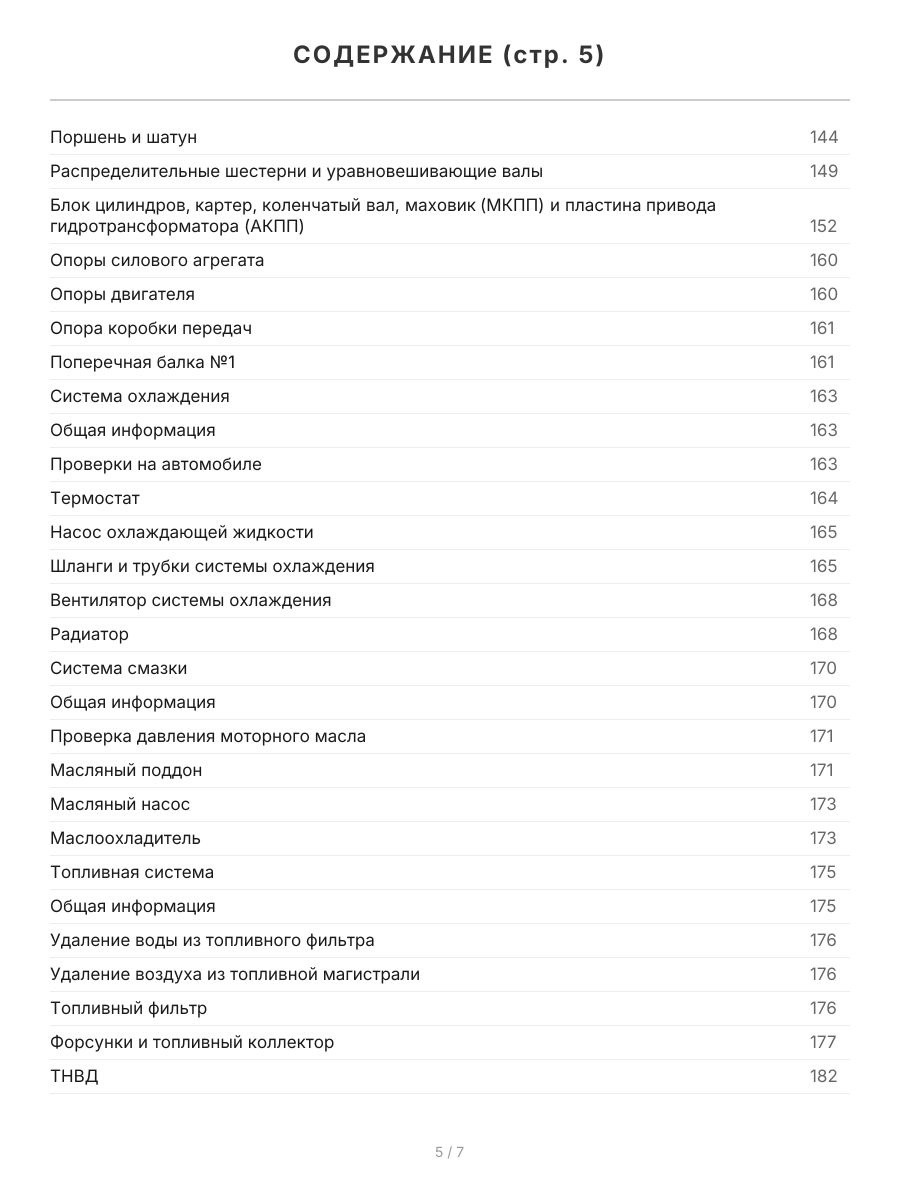

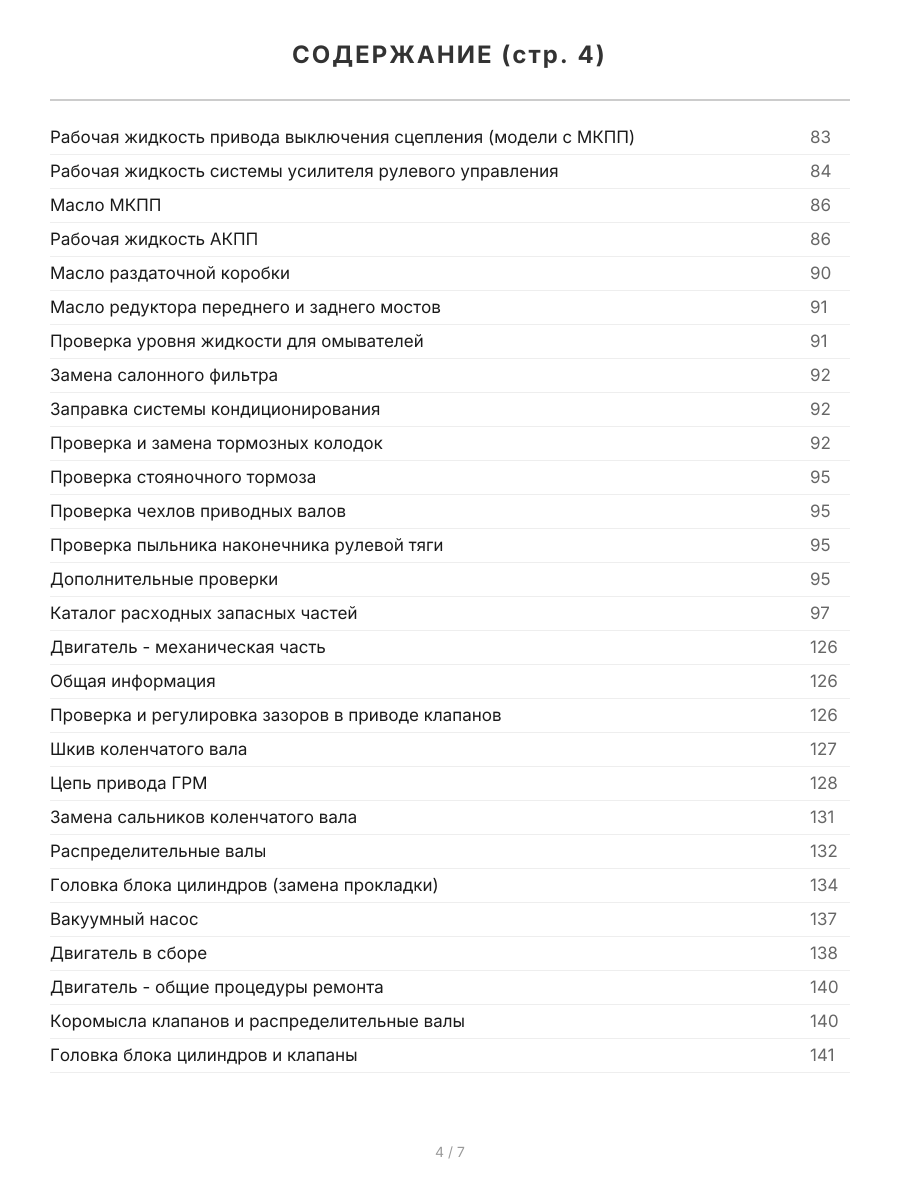

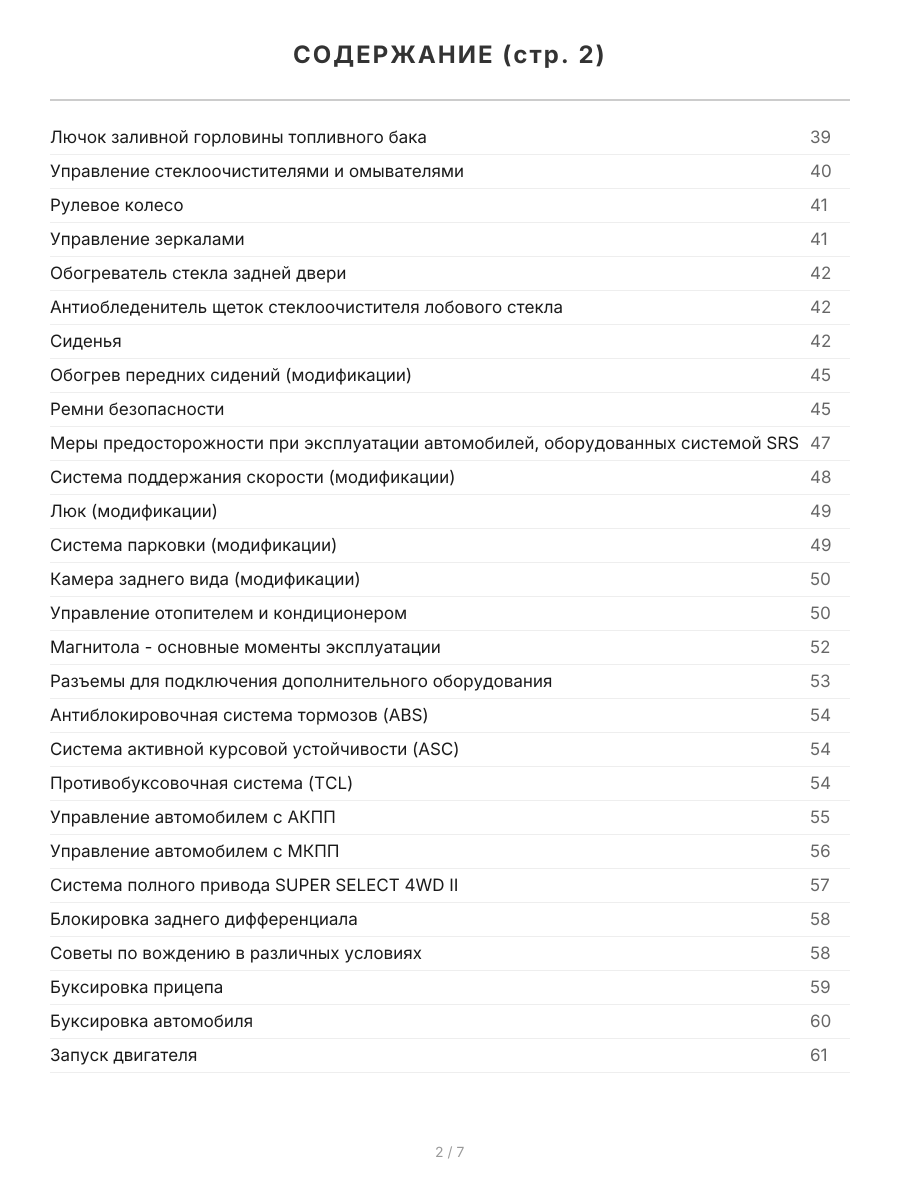

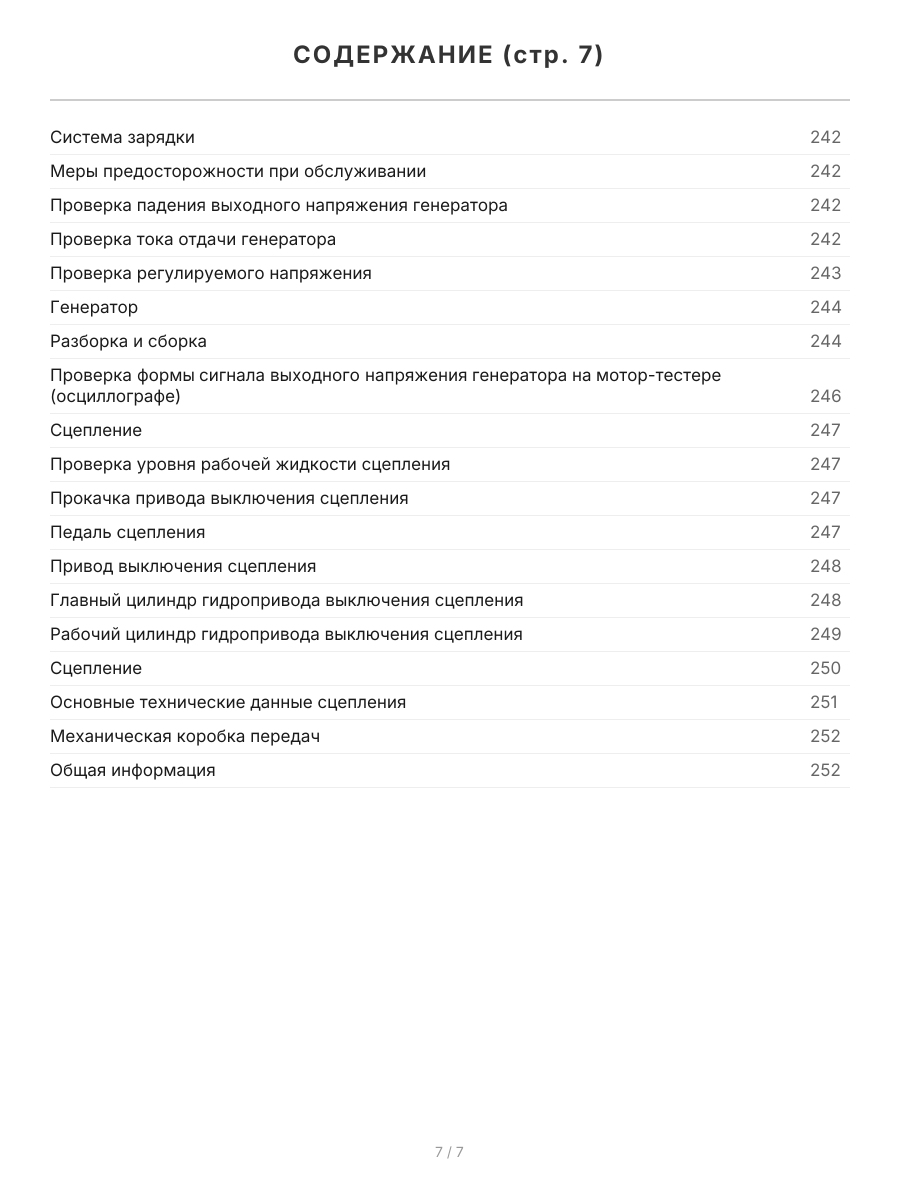

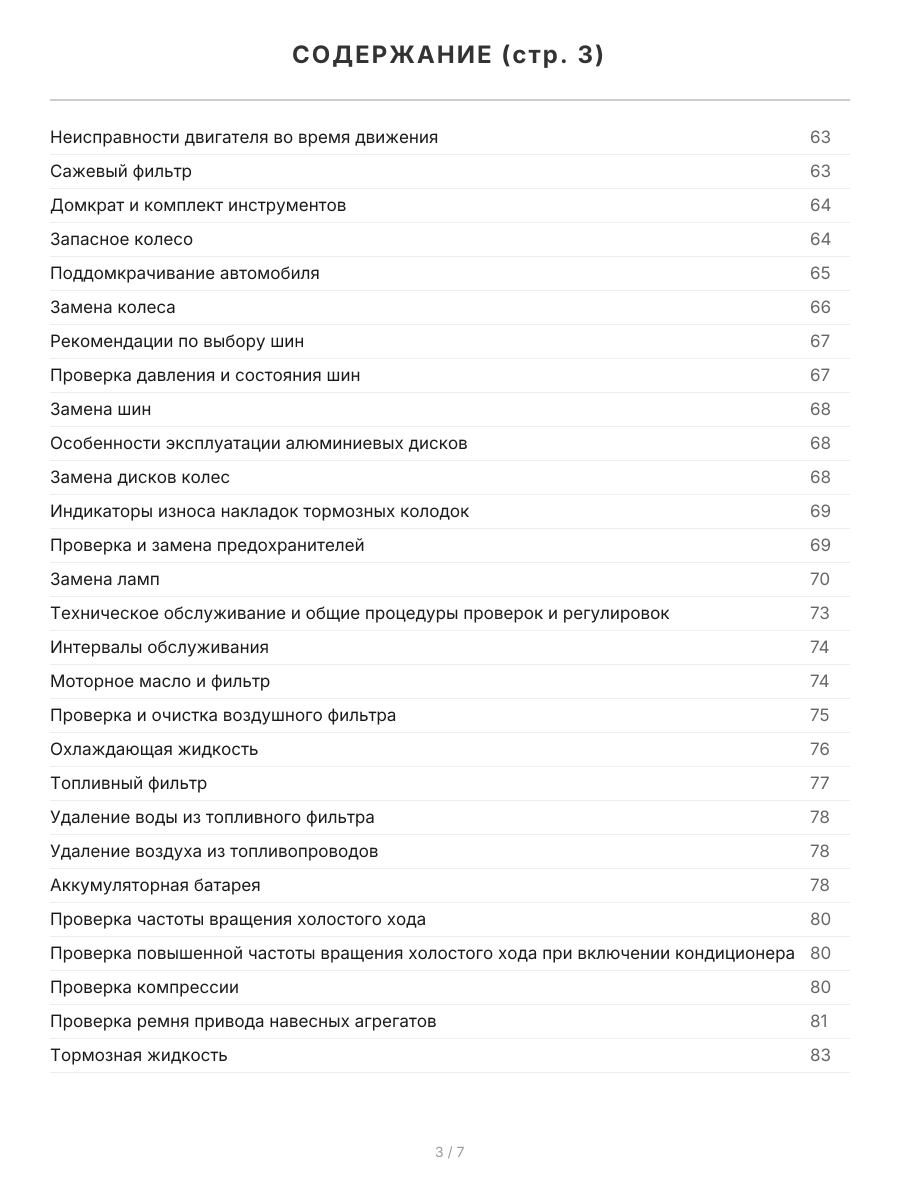

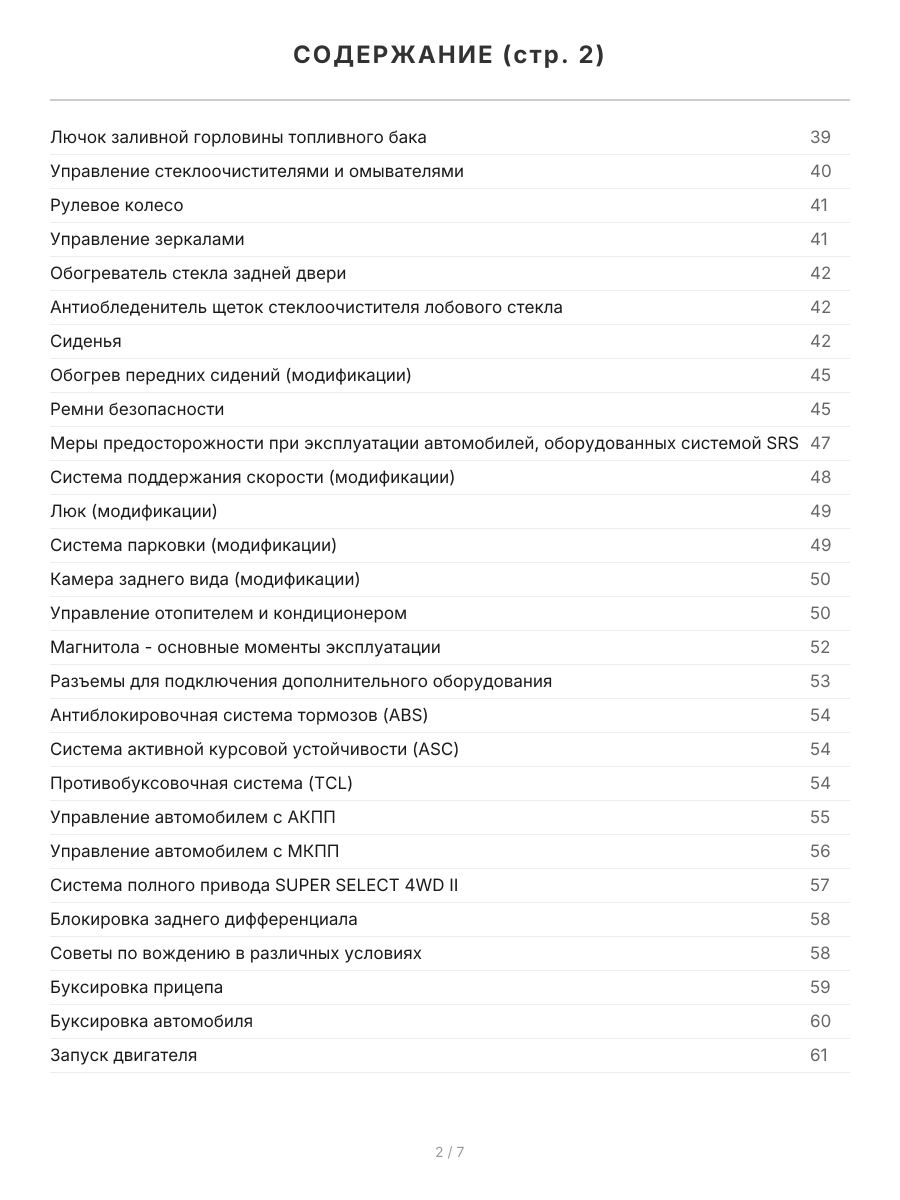

Показать Оглавление
Скрыть Оглавление

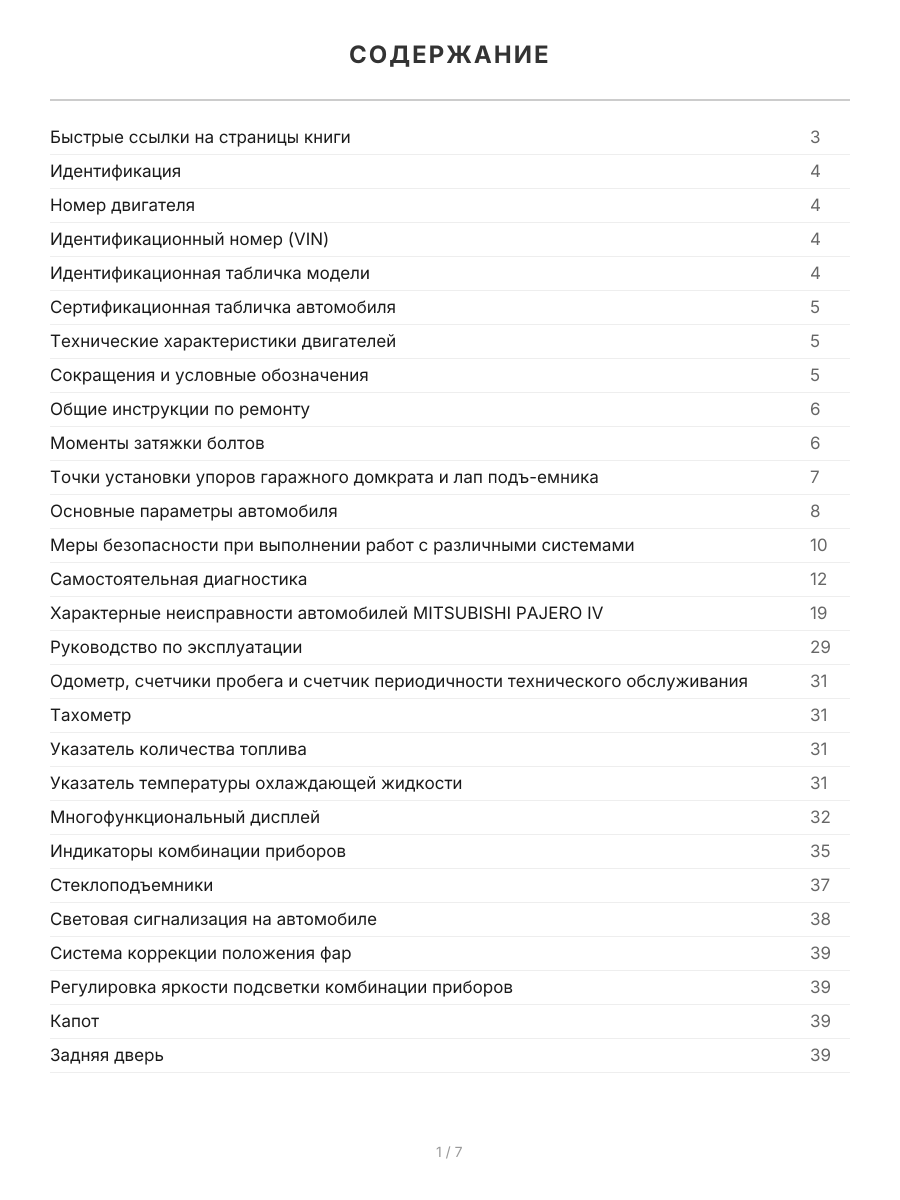

Оглавление
Быстрые ссылки на страницы книги 3
Идентификация 4
Номер двигателя 4
Идентификационный номер (VIN) 4
Идентификационная табличка модели 4
Сертификационная табличка автомобиля 5
Технические характеристики двигателей 5
Сокращения и условные обозначения 5
Общие инструкции по ремонту 6
Моменты затяжки болтов 6
Точки установки упоров гаражного домкрата и лап подъ-емника 7
Основные параметры автомобиля 8
Меры безопасности при выполнении работ с различными системами 10
Самостоятельная диагностика 12

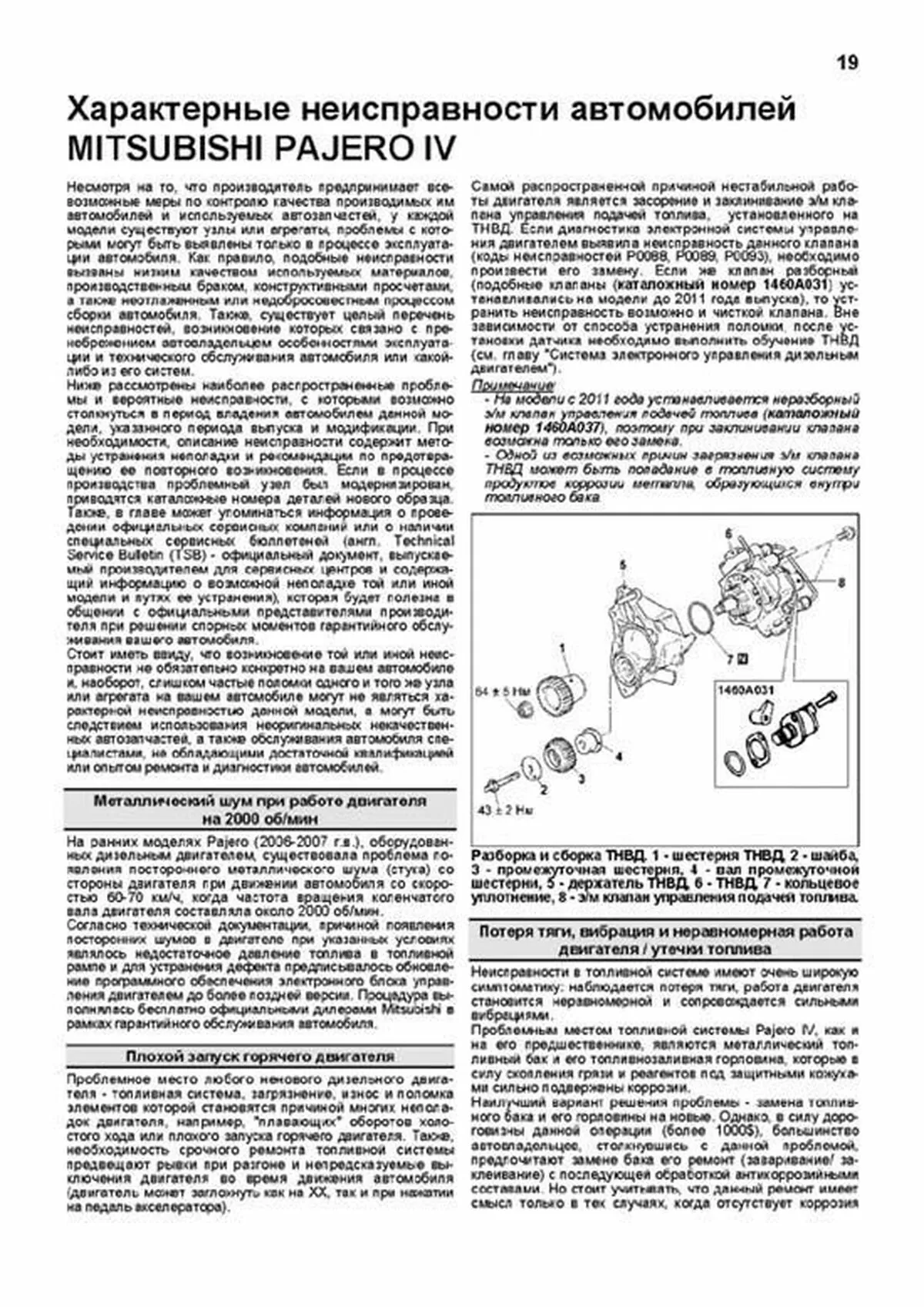

Характерные неисправности автомобилей MITSUBISHI PAJERO IV 19

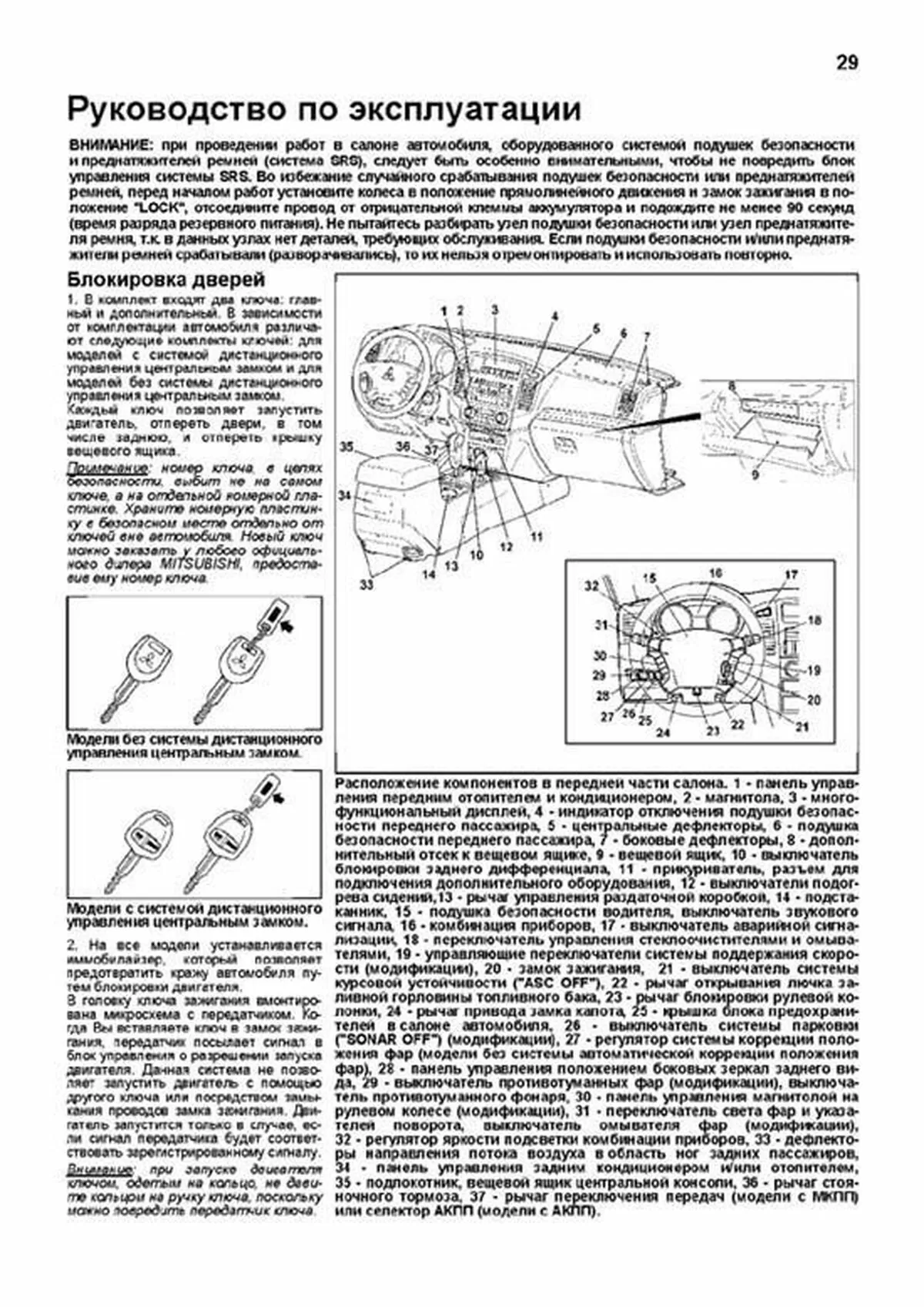

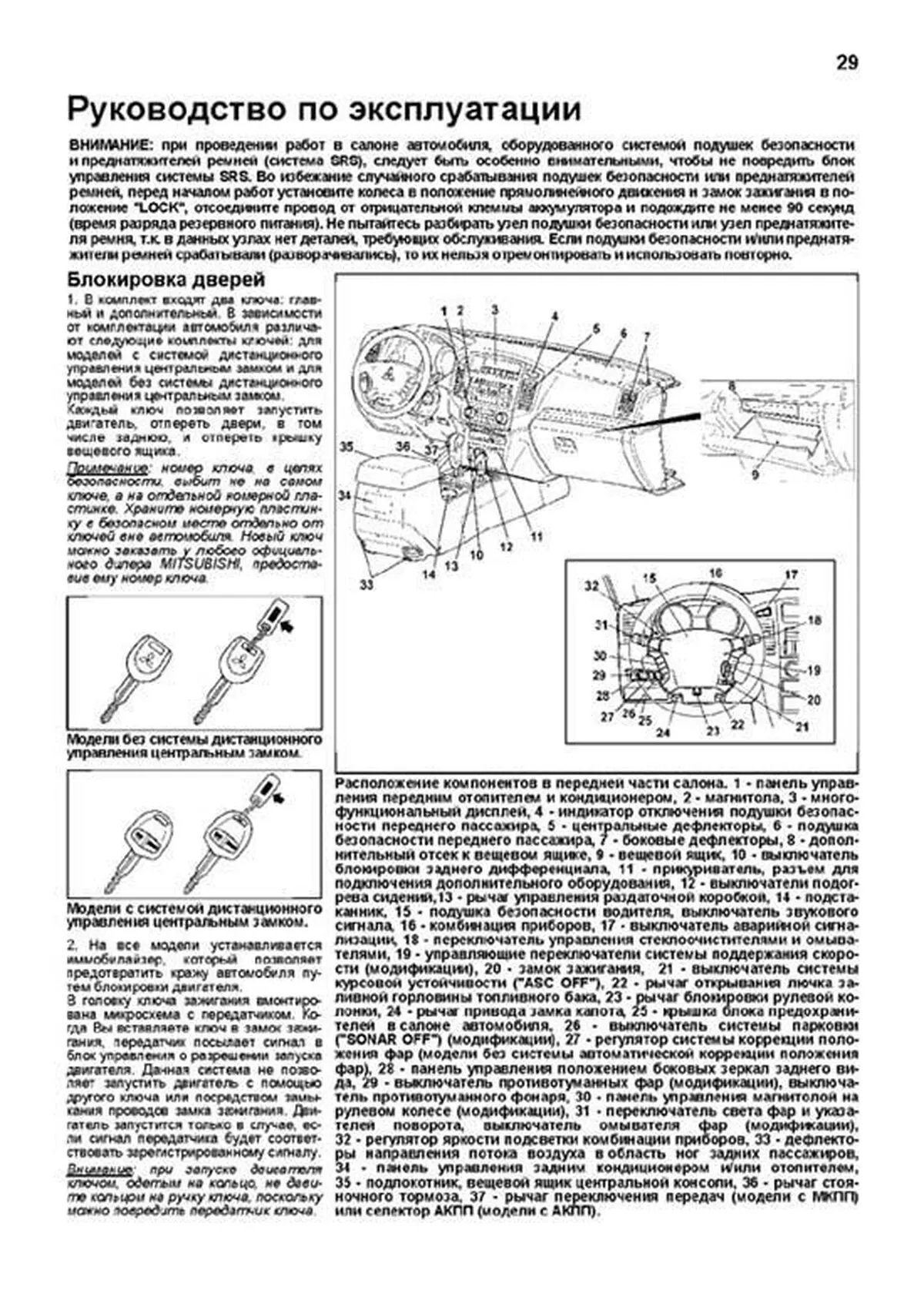

Руководство по эксплуатации 29
Одометр, счетчики пробега и счетчик периодичности технического обслуживания 31
Тахометр 31
Указатель количества топлива 31
Указатель температуры охлаждающей жидкости 31
Многофункциональный дисплей 32
Индикаторы комбинации приборов 35
Стеклоподъемники 37
Световая сигнализация на автомобиле 38
Система коррекции положения фар 39
Регулировка яркости подсветки комбинации приборов 39
Капот 39
Задняя дверь 39
Лючок заливной горловины топливного бака 39
Управление стеклоочистителями и омывателями 40
Рулевое колесо 41
Управление зеркалами 41
Обогреватель стекла задней двери 42
Антиобледенитель щеток стеклоочистителя лобового стекла 42
Сиденья 42
Обогрев передних сидений (модификации) 45
Ремни безопасности 45
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 47
Система поддержания скорости (модификации) 48
Люк (модификации) 49
Система парковки (модификации) 49
Камера заднего вида (модификации) 50
Управление отопителем и кондиционером 50
Магнитола - основные моменты эксплуатации 52
Разъемы для подключения дополнительного оборудования 53
Антиблокировочная система тормозов (ABS) 54
Система активной курсовой устойчивости (ASC) 54
Противобуксовочная система (TCL) 54
Управление автомобилем с АКПП 55
Управление автомобилем с МКПП 56
Система полного привода SUPER SELECT 4WD II 57
Блокировка заднего дифференциала 58
Советы по вождению в различных условиях 58
Буксировка прицепа 59
Буксировка автомобиля 60
Запуск двигателя 61
Неисправности двигателя во время движения 63
Сажевый фильтр 63
Домкрат и комплект инструментов 64
Запасное колесо 64
Поддомкрачивание автомобиля 65
Замена колеса 66
Рекомендации по выбору шин 67
Проверка давления и состояния шин 67
Замена шин 68
Особенности эксплуатации алюминиевых дисков 68
Замена дисков колес 68
Индикаторы износа накладок тормозных колодок 69
Проверка и замена предохранителей 69
Замена ламп 70
Техническое обслуживание и общие процедуры проверок и регулировок 73

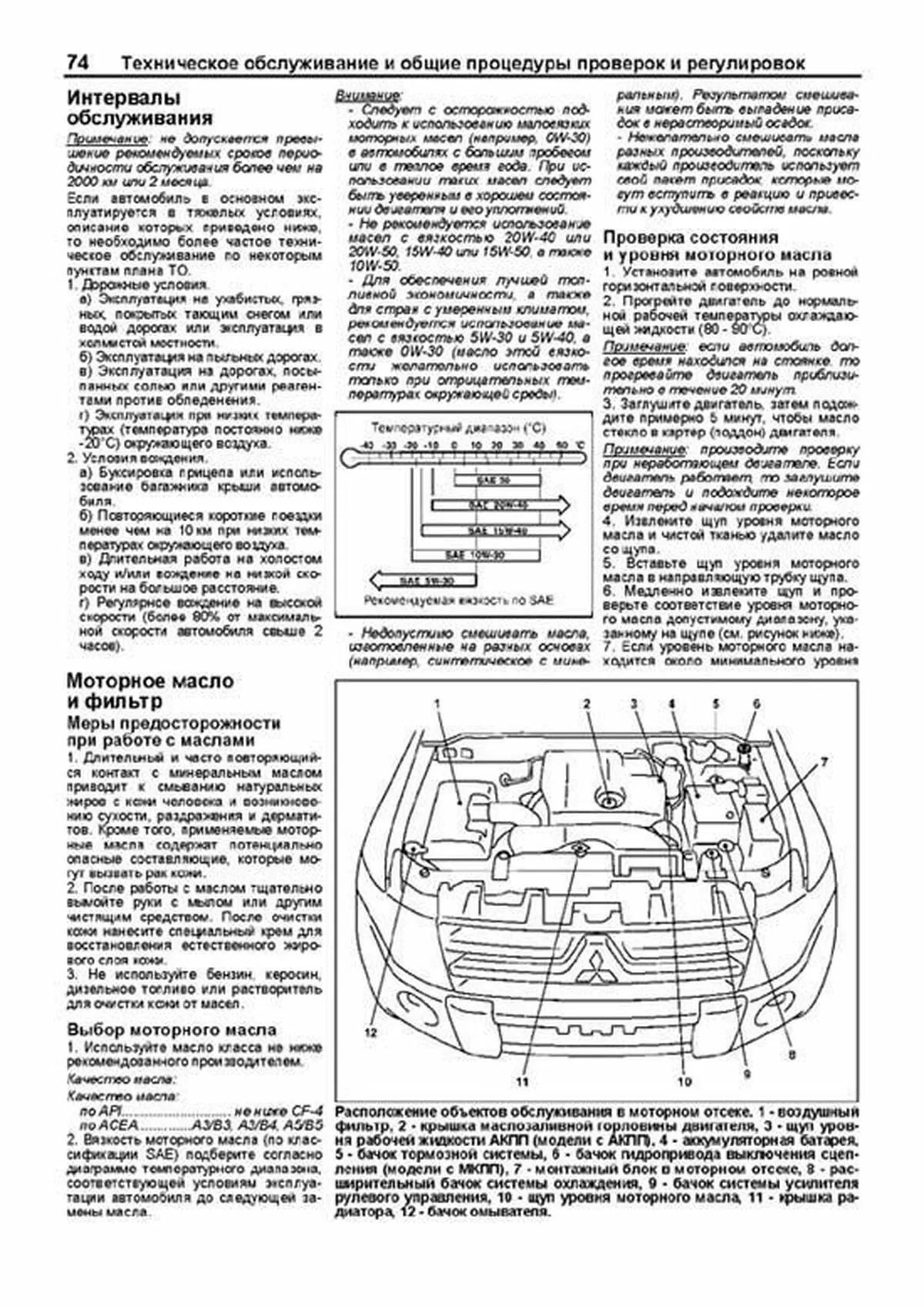

Интервалы обслуживания 74
Моторное масло и фильтр 74
Проверка и очистка воздушного фильтра 75
Охлаждающая жидкость 76
Топливный фильтр 77
Удаление воды из топливного фильтра 78
Удаление воздуха из топливопроводов 78
Аккумуляторная батарея 78
Проверка частоты вращения холостого хода 80
Проверка повышенной частоты вращения холостого хода при включении кондиционера 80
Проверка компрессии 80
Проверка ремня привода навесных агрегатов 81
Тормозная жидкость 83
Рабочая жидкость привода выключения сцепления (модели с МКПП) 83
Рабочая жидкость системы усилителя рулевого управления 84
Масло МКПП 86
Рабочая жидкость АКПП 86
Масло раздаточной коробки 90
Масло редуктора переднего и заднего мостов 91
Проверка уровня жидкости для омывателей 91
Замена салонного фильтра 92
Заправка системы кондиционирования 92
Проверка и замена тормозных колодок 92
Проверка стояночного тормоза 95
Проверка чехлов приводных валов 95
Проверка пыльника наконечника рулевой тяги 95
Дополнительные проверки 95

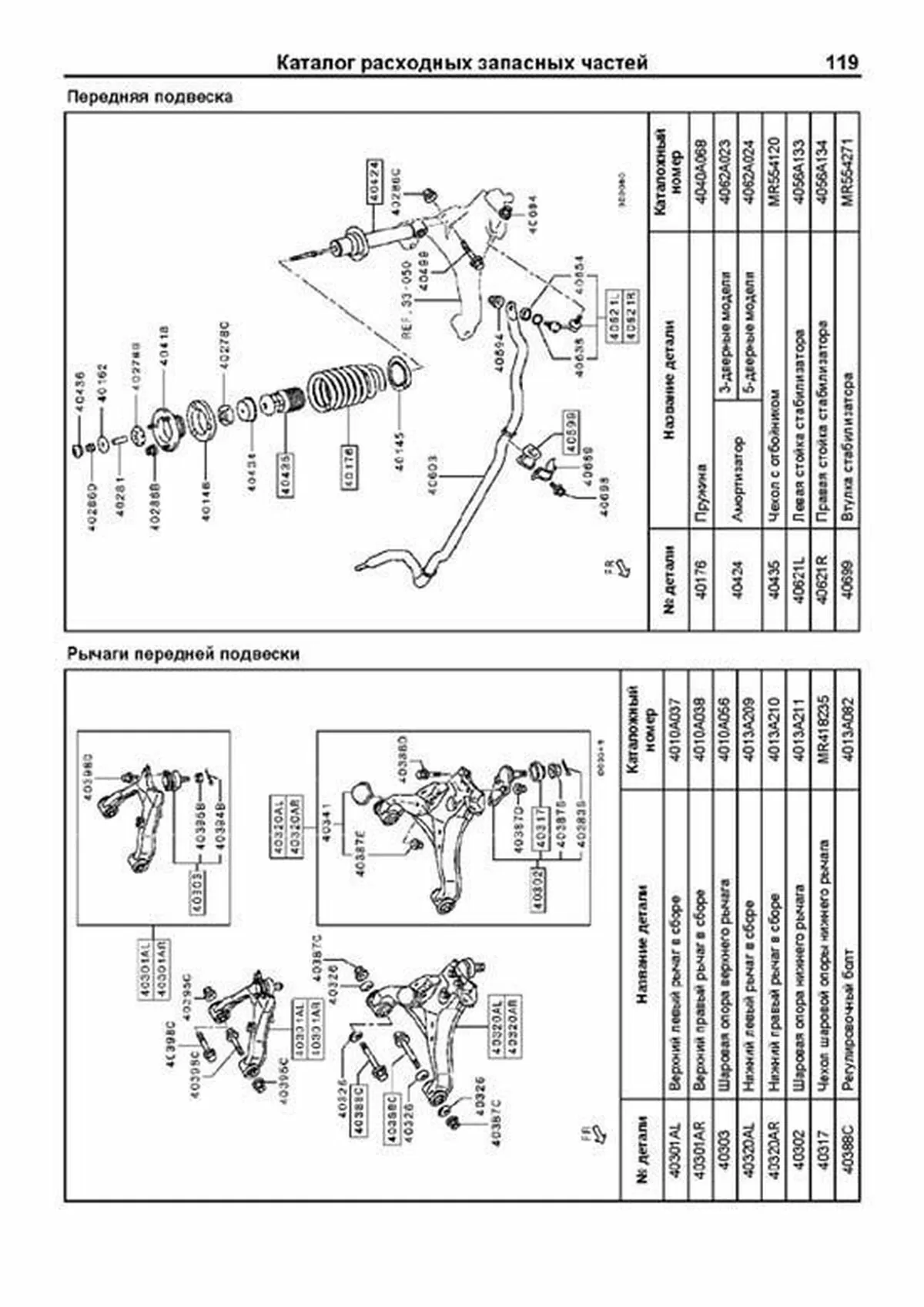

Каталог расходных запасных частей 97
Двигатель - механическая часть 126
Общая информация 126
Проверка и регулировка зазоров в приводе клапанов 126
Шкив коленчатого вала 127
Цепь привода ГРМ 128
Замена сальников коленчатого вала 131
Распределительные валы 132
Головка блока цилиндров (замена прокладки) 134
Вакуумный насос 137
Двигатель в сборе 138
Двигатель - общие процедуры ремонта 140
Коромысла клапанов и распределительные валы 140
Головка блока цилиндров и клапаны 141
Поршень и шатун 144
Распределительные шестерни и уравновешивающие валы 149
Блок цилиндров, картер, коленчатый вал, маховик (МКПП) и пластина привода гидротрансформатора (АКПП) 152
Опоры силового агрегата 160
Опоры двигателя 160
Опора коробки передач 161
Поперечная балка №1 161
Система охлаждения 163
Общая информация 163
Проверки на автомобиле 163
Термостат 164
Насос охлаждающей жидкости 165
Шланги и трубки системы охлаждения 165
Вентилятор системы охлаждения 168
Радиатор 168
Система смазки 170
Общая информация 170
Проверка давления моторного масла 171
Масляный поддон 171
Масляный насос 173
Маслоохладитель 173
Топливная система 175
Общая информация 175
Удаление воды из топливного фильтра 176
Удаление воздуха из топливной магистрали 176
Топливный фильтр 176
Форсунки и топливный коллектор 177
ТНВД 182
Электромагнитный клапан управления подачей топлива 184
Топливный бак 184
Система электронного управления дизельным двига-телем 190
Общие правила при работе с электронной системой управления 190
Процедуры регистрации и обучения 193
Диагностика системы управления двигателем 195

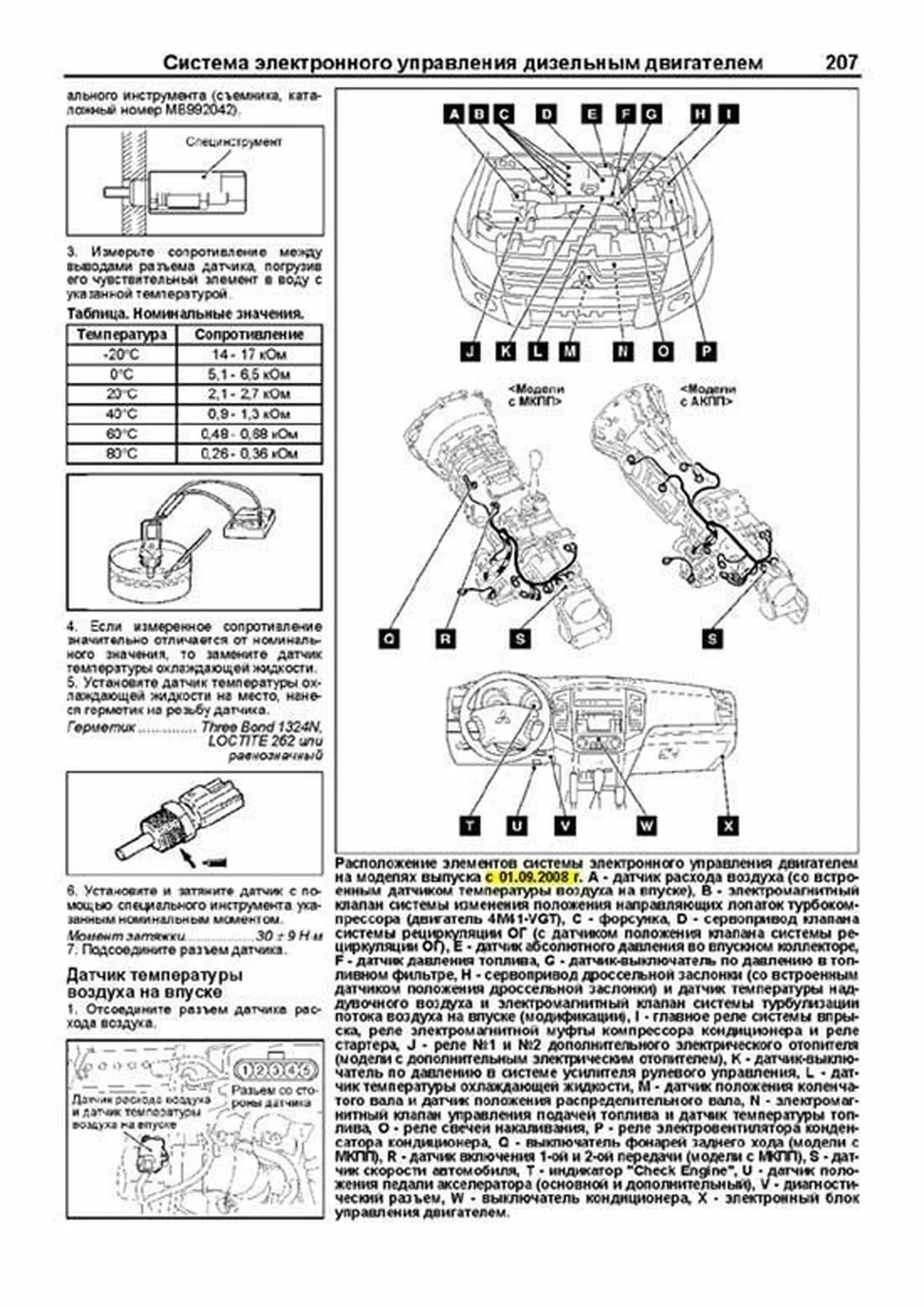

Проверка компонентов системы электронного управления двигателем 206
Корпус дроссельной заслонки 209
Датчики положения коленчатого и распределительного валов 209
Педаль акселератора 210
Электронный блок управления двигателем 210
Система снижения токсичности ОГ 222
Общая информация 222
Система рециркуляции отработавших газов 222
Каталитический нейтрализатор 223
Системы турбонаддува, впуска и выпуска 224
Система турбонаддува 224
Проверки на автомобиле 225
Воздушный фильтр 227
Промежуточный охладитель наддувочного воздуха 227
Впускной коллектор 229
Выпускной коллектор и турбокомпрессор 231
Трубы системы выпуска и глушитель 233
Система запуска 236
Проверки и регулировки стартера 236
Стартер 237
Реле стартера 239
Система облегчения запуска 240
Система зарядки 242
Меры предосторожности при обслуживании 242
Проверка падения выходного напряжения генератора 242
Проверка тока отдачи генератора 242
Проверка регулируемого напряжения 243
Генератор 244
Разборка и сборка 244
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 246
Сцепление 247
Проверка уровня рабочей жидкости сцепления 247
Прокачка привода выключения сцепления 247
Педаль сцепления 247
Привод выключения сцепления 248
Главный цилиндр гидропривода выключения сцепления 248
Рабочий цилиндр гидропривода выключения сцепления 249
Сцепление 250
Основные технические данные сцепления 251
Механическая коробка передач 252
Общая информация 252
Рычаг переключения передач и рычаг управления раздаточной коробкой 252
Коробка передач в сборе 252
Основные технические данные МКПП 255
Автоматическая коробка передач 256
Общая информация 256
Диагностика КПП 256

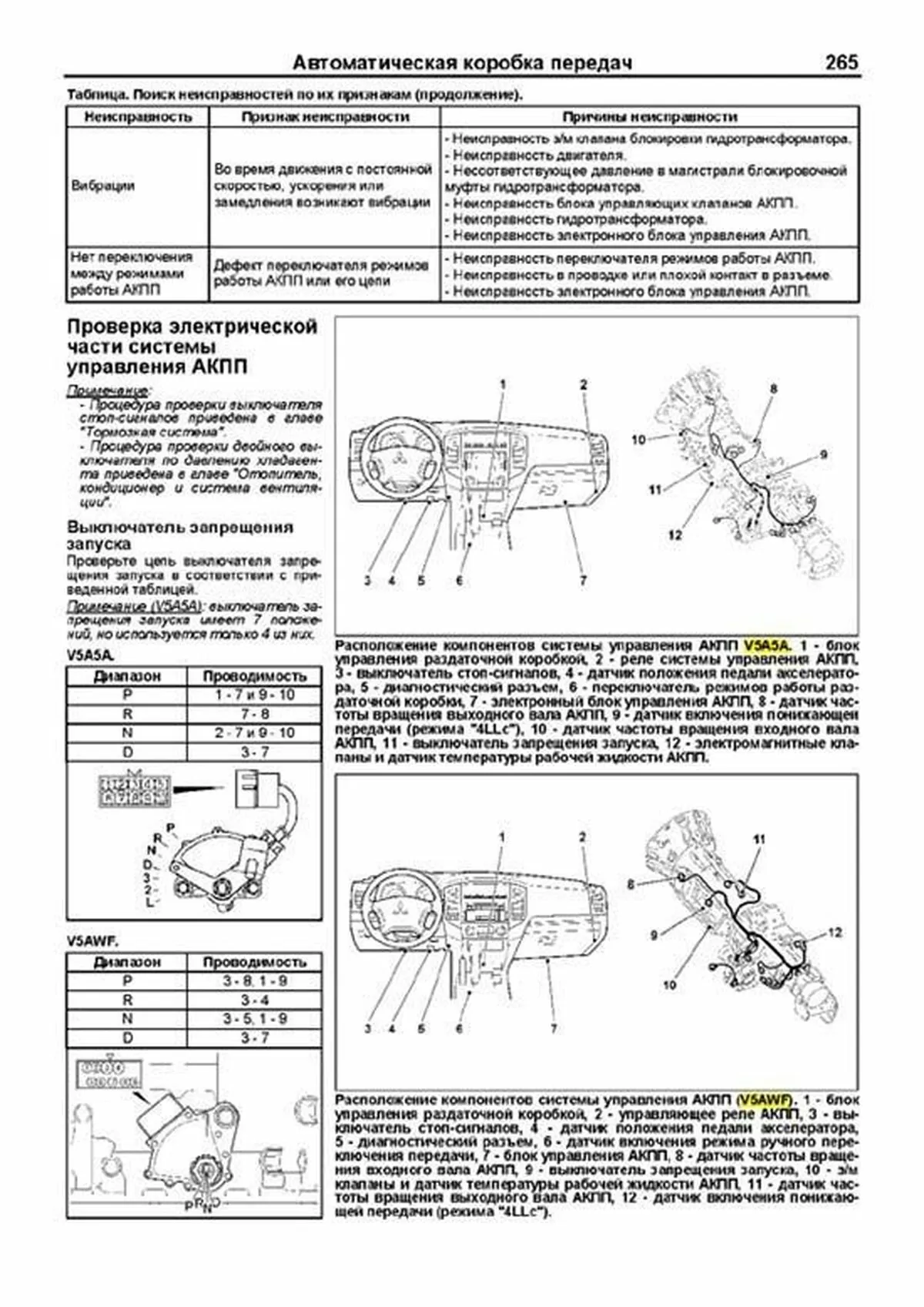

Проверка электрической части системы управления АКПП 265
Проверка механических систем АКПП 271
Основные проверки и регулировки 277
Система блокировки замка зажигания и селектора АКПП 278
Селектор АКПП и рычаг раздаточной коробки 279
Блок клапанов (V5A5A) 280
Охладитель рабочей жидкости АКПП 282
Коробка передач в сборе 283
Раздаточная ко-робка 285
Общая информация 285
Рычаг переключения раздаточной коробки 285
Раздаточная коробка в сборе 285
Основные технические данные раздаточной коробки 288
Система управления подключением полного привода (4WD) 289
Диагностика системы 289
Проверка элементов системы управления 292
Блок управления системой подключения полного привода 292
Карданный вал 295
Передний мост 297
Проверки и регулировки 297
Ступица переднего колеса и поворотный кулак 298
Приводные валы 300
Промежуточный приводной вал 303
Передний редуктор и система подключения переднего моста 304
Опорный кронштейн переднего редуктора 307
Основные технические данные переднего моста 308
Задний мост 309
Проверки и регулировки 309
Ступица заднего колеса 310
Кулак заднего колеса 311
Приводной вал 312
Задний редуктор 313
Основные технические данные заднего моста 317
Передняя подвеска 318
Проверка и регулировка углов установки колес 318
Верхний рычаг 318
Стойка передней подвески 320

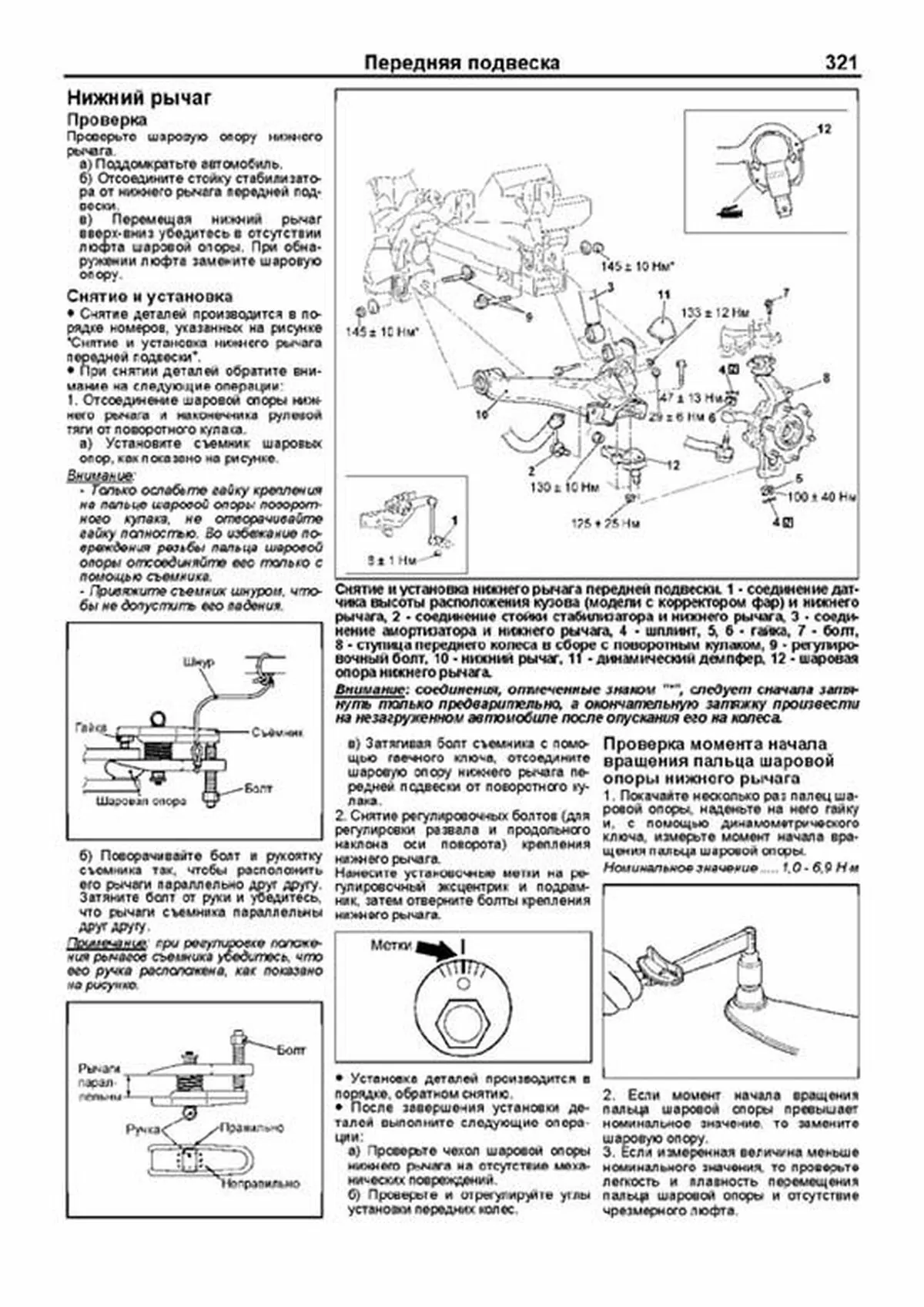

Нижний рычаг 321
Стабилизатор поперечной устойчивости 322
Основные технические данные передней подвески 323
Задняя подвеска 324
Описание 324
Проверка и регулировка углов установки задних колес 324
Верхний рычаг 324
Амортизатор, пружина и нижний рычаг задней подвески 326
Стабилизатор поперечной устойчивости 326
Рычаг регулировки схождения 327
Продольный рычаг 328
Основные технические данные задней подвески 329
Рулевое управление 330
Проверки и регулировки 330
Рулевое колесо 332
Рулевая колонка 332
Рулевой механизм в сборе 333
Насос гидроусилителя рулевого управления 335
Шланги гидросистемы усилителя рулевого управления 335
Основные технические данные рулевого управления 336
Тормозная система 337
Прокачка тормозной системы 337
Диагностика системы 338
Проверка блока системы управления тормозными механизмами 339
Проверка и регулировка педали тормоза 339
Проверка гидравлического усилителя тормозов 340
Проверка тормозных механизмов 342
Педаль тормоза 342
Гидравлический усилитель тормозов 343
Передние тормоза 344
Задние тормоза 347
Стояночный тормоз 351
Проверки и регулировки 351
Рычаг стояночного тормоза 352
Трос привода стояночного тормоза 352
Механизм стояночного тормоза 352
Основные технические данные тормозной системы и стояночного тормоза 354

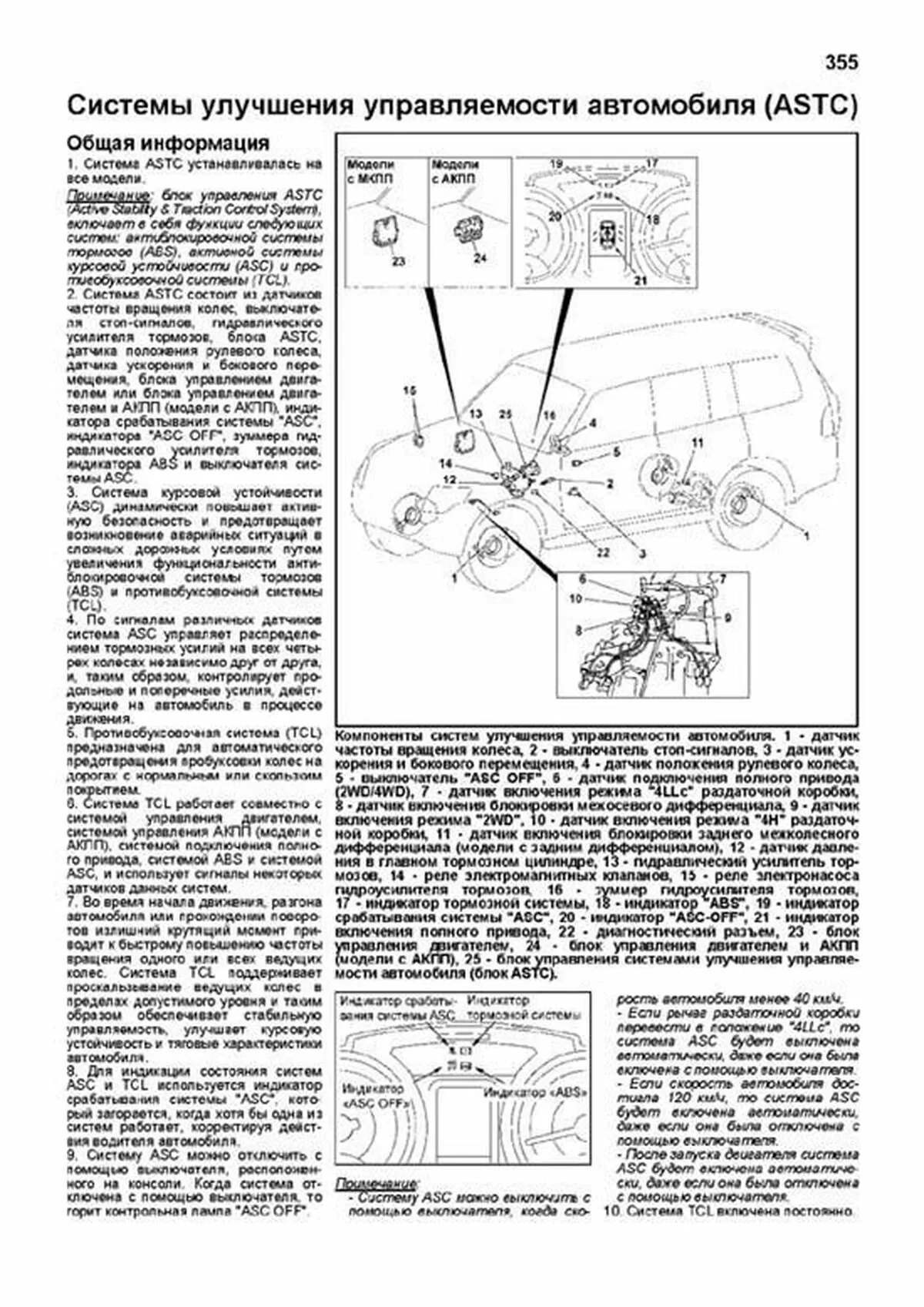

Системы улучшения управляемости автомобиля (ASTC) 355
Общая информация 355
Диагностика системы ASTC 356
Инициализация элементов системы ASTC 359
Проверка гидравлического блока 360
Проверка реле э/м клапанов 360
Проверка э/м клапанов 360
Выключатель системы ASC 360
Датчики частоты вращения колес 360
Датчик ускорения и бокового перемещения 362
Датчик положения рулевого колеса 362
Блок управления ASTC 362
Кузов 364
Проверки и регулировки 364
Капот 366
Переднее крыло 366
Лючок заливной горловины топливного бака 367
Лобовое стекло 367
Боковое стекло багажного отделения 369
Стекло задней двери 370
Боковая дверь 370
Стекло боковой двери и механизм стеклоподъемника 371
Замок и наружная ручка открывания боковой двери 372
Уплотнители боковой двери и направляющая стекла двери 372
Задняя дверь в сборе 374
Замок и ручка задней двери 374
Держатель запасного колеса 374
Люк 375

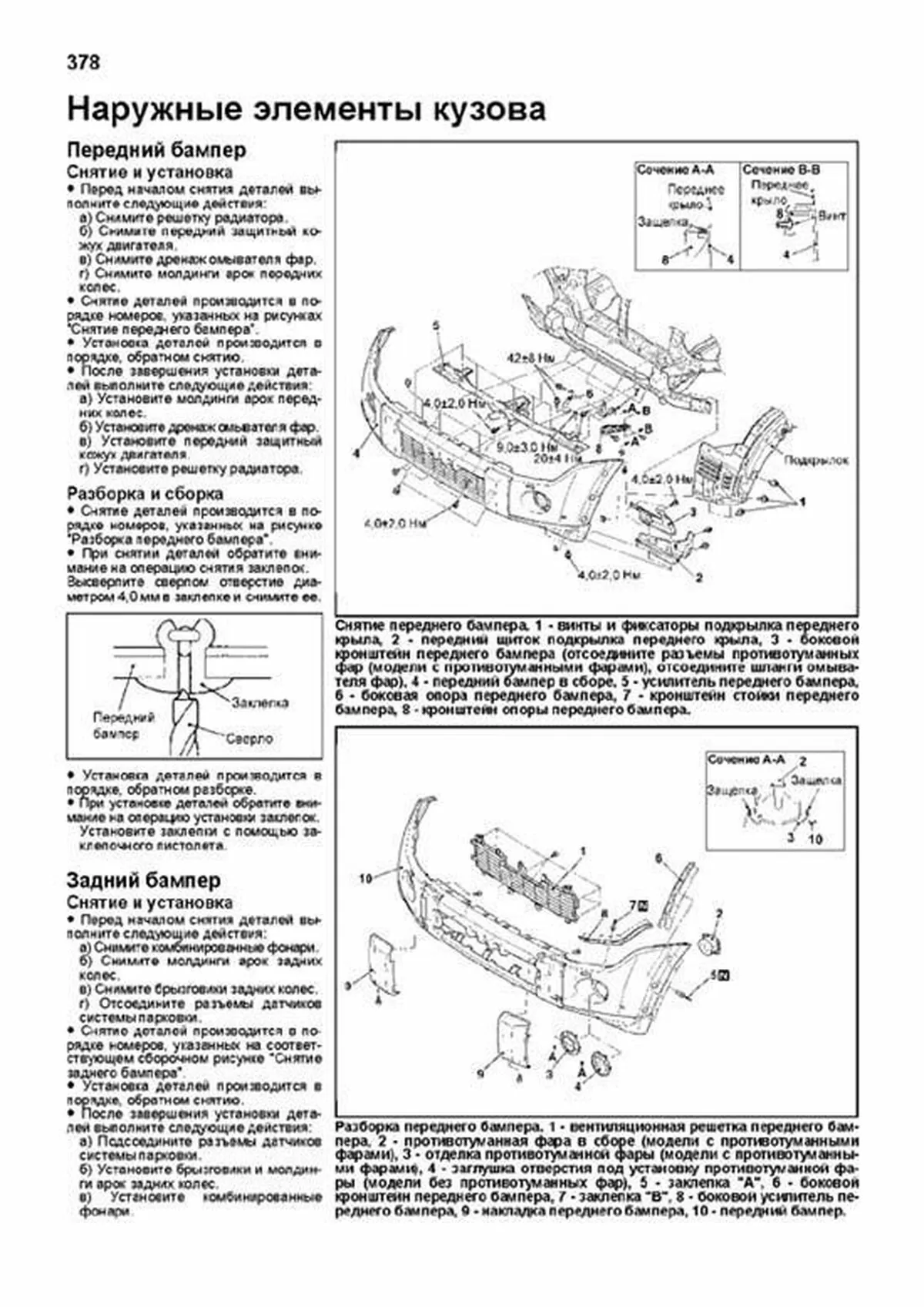

Наружные элементы кузова 378
Передний бампер 378
Задний бампер 378
Решетка радиатора 380
Дополнительные наружные элементы 380
Молдинги и накладки 380
Очиститель лобового стекла 383
Омыватель лобового стекла 384
Очиститель и омыватель стекла задней двери 384
Омыватель фар 385
Боковое зеркало заднего вида 385
Интерьер 387
Панель приборов 387
Центральная консоль 387
Отделка салона 388
Отделочная панель боковой двери 388
Отделка задней двери 391
Отделка крыши 391
Внутреннее зеркало заднего вида 392
Переднее сиденье 392
Заднее сиденье (трехдверные модели) или сиденье второго ряда (пятидверные модели) 393
Ремень безопасности переднего сиденья с преднатяжителем 393
Кузовные размеры 394
Отопитель, кондиционер и система вентиляции 404
Меры техники безопасности при техническом обслуживании и ремонте 404
Поиск неисправностей 404
Основные проверки 405
Работы с системой кондиционирования 407
Панель управления передним кондиционером и отопителем 410
Блок переднего кондиционера и отопителя и блок электровентилятора переднего отопителя в сборе 410
Электродвигатель вентилятора переднего отопителя, сервопривод заслонки забора воздуха, сервопривод заслонки смешивания потоков воздуха, сервопривод заслонки направления потока воздуха и силовой транзистор электродвигателя вентилятора переднего отопителя 412
Блок заднего отопителя (трехдверные модели) 413
Панель управления задним кондиционером и отопителем 414
Блок заднего отопителя и кондиционера (модели с задним кондиционером) 414
Компрессор 415
Конденсатор и электровентилятор конденсатора 416
Датчики системы кондиционирования и отопления 417
Трубопроводы системы кондиционирования 418
Воздуховоды системы вентиляции 418
Диагностика системы кондиционирования 419
Система пассивной безопасности (SRS) 423
Общая информация 423
Меры безопасности при техническом обслуживании 423
Поиск неисправностей 425
Техническое обслуживание системы SRS 431
Датчики лобового удара 433
Электронный блок управления SRS 434
Модули фронтальных подушек безопасности и спиральный провод 435
Модули боковых подушек безопасности и шторок безопасности 437
Датчики бокового удара 438
Ремень безопасности с преднатяжителем 438
Выключатель принудительного отключения подушки безопасности пассажира 439
Электрооборудование кузова 440
Замок зажигания 440
Аккумуляторная батарея 440
Центральный замок 440
Система дистанционного управления центральным замком 441
Система парковки 442
Проверка измерителей и указателей на автомобиле 444
Комбинация приборов 445
Наружное освещение 448
Освещение салона 454
Подрулевой комбинированный переключатель 455
Стеклоочистители и стеклоомыватели 456
Звуковой сигнал 456
Обогреватель стекла задней двери 457
Стеклоподъемники с электроприводом 457
Электропривод люка крыши 458
Прикуриватель 460
Аудиосистема 460
Многофункциональные дисплей 464
Иммобилайзер 468
Система поддержания постоянной скорости 469
Система мультиплексной связи Mitsubishi (SWS) 472
Шина передачи данных CAN 476
Схемы электрооборудования 479
Пояснения к схемам электрооборудования 479
Монтажные блоки 480
Схемы электрооборудования (модели выпуска до 092008 г) 484
Система электропитания 484
Система запуска 486
Система зарядки 487
Свечи накаливания 487
Система управления двигателем 488
Система управления АКПП (INVECS-II 5AT) 491
Фары 493
Система ручной коррекции положения света фар 495
Система автоматической коррекции положения света фар 496
Передние габариты, задние габариты, подсветка номерного знака и зуммер предупреждения о невыключенном освещении 497
Противотуманные фары 498
Задние противотуманные фонари 500
Лампы освещения салона 501
Подсветка пола 502
Подсветка дверей 504
Повторители указателей поворота 506
Подсветка ящика для перчаток 506
Указатели поворота и аварийная сигнализация 507
Подсветка дамского зеркала 508
Фонари заднего хода 509
Звуковой сигнал 509
Стоп-сигналы 509
Комбинация приборов 510
Контрольные лампы 511
Стеклоподъемники с электроприводом 511
Центральный замок 513
Дополнительный отопитель 516
Кондиционер с автоматическим управлением 517
Очистители и омыватели лобового стекла 522
Очиститель и омыватель заднего стекла 523
Омыватель фар 524
Боковые зеркала заднего вида с электроприводом 525
Обогреватели боковых зеркал заднего вида 526
Подогреватель щеток очистителей лобового стекла 527
Электрохроматические зеркала 527
Разъемы для подключения дополнительного оборудования 528
Обогреватель заднего стекла 529
Аудиосистема (модели без многофункционального дисплея) 529
Многофункциональный дисплей 531
Дисплей для задних пассажиров 534
Разъем для подключения дополнительного оборудования (дисплей для задних пассажиров) 538
Верхний многофункциональный дисплей 538
Разъем для подключения дополнительного оборудования 539
Система SRS 540
Системы HBB, EBD, ABS и ASCT 541
Прикуриватель 544
Система подключения полного привода (Super Select 4WD) 544
Система блокировки заднего дифференциала 546
Система поддержания постоянной скорости 547
Люк крыши с электроприводом 549
Передние сиденья с электроприводом 550
Обогреватели передних сидений 551
Система иммобилайзера 552
Зуммер предупреждения о непристегнутом ремне безопасности 553
Подогреватель топлива 553
Зуммер предупреждения о незакрытой двери 554
Система предупреждения об оставленном в замке зажигания ключе 555
Система парковки 556
Шина передачи данных CAN 557
Разъем для подключения дополнительного оборудования (стоп-сигналы прицепа) 557
Разъем для подключения дополнительного оборудования (розетка) 558

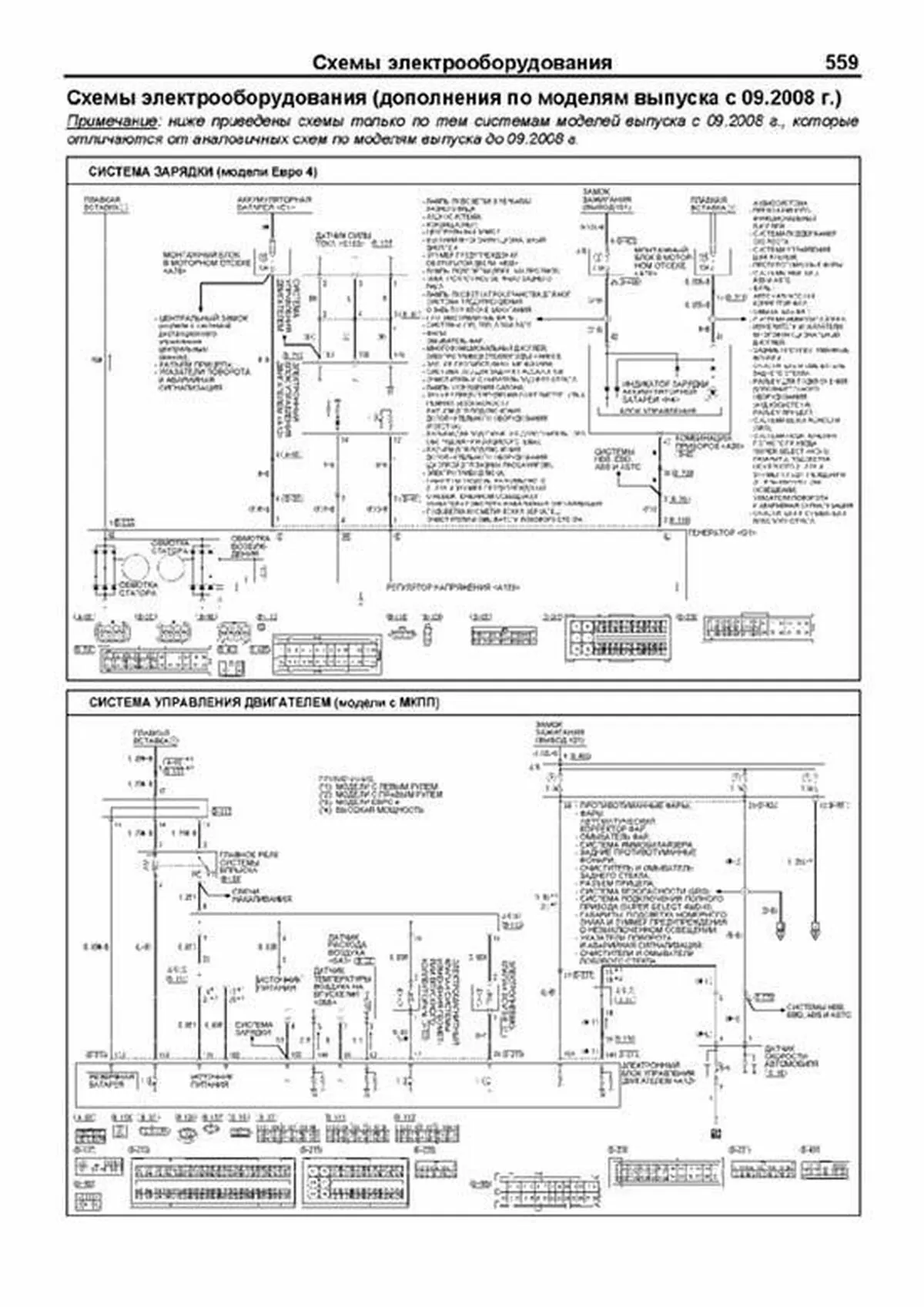

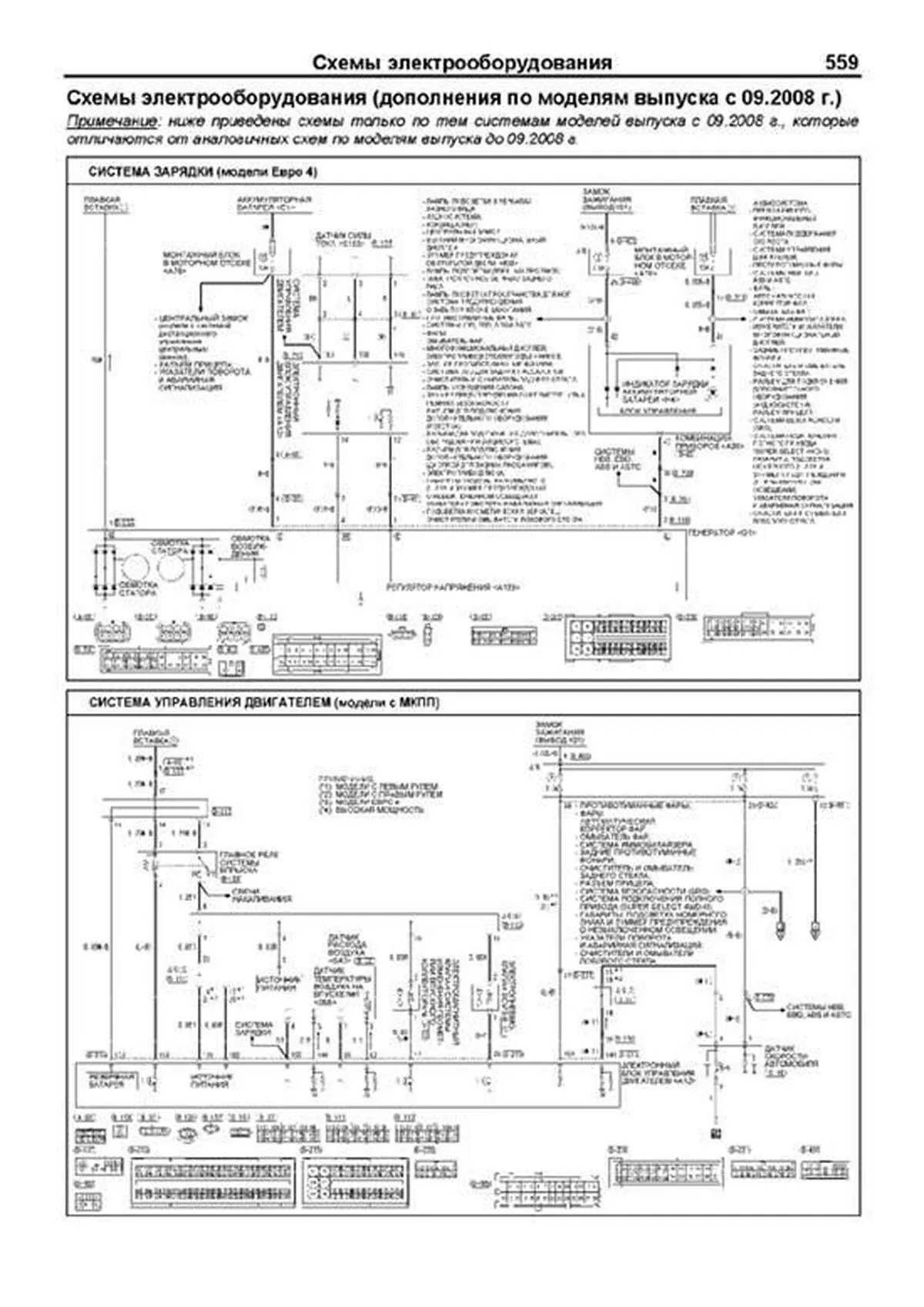

Схемы электрооборудования (дополнения по моделям выпуска с 092008 г) 559
Система зарядки (модели Евро 4) 559
Система управления двигателем (модели с МКПП) 559
Система управления двигателем (модели с АКПП) 562
Система запуска (модели с АКПП) 565
Система управления АКПП (INVECS-II 5AT) 565
Система подключения полного привода (Super Select 4WD) 568

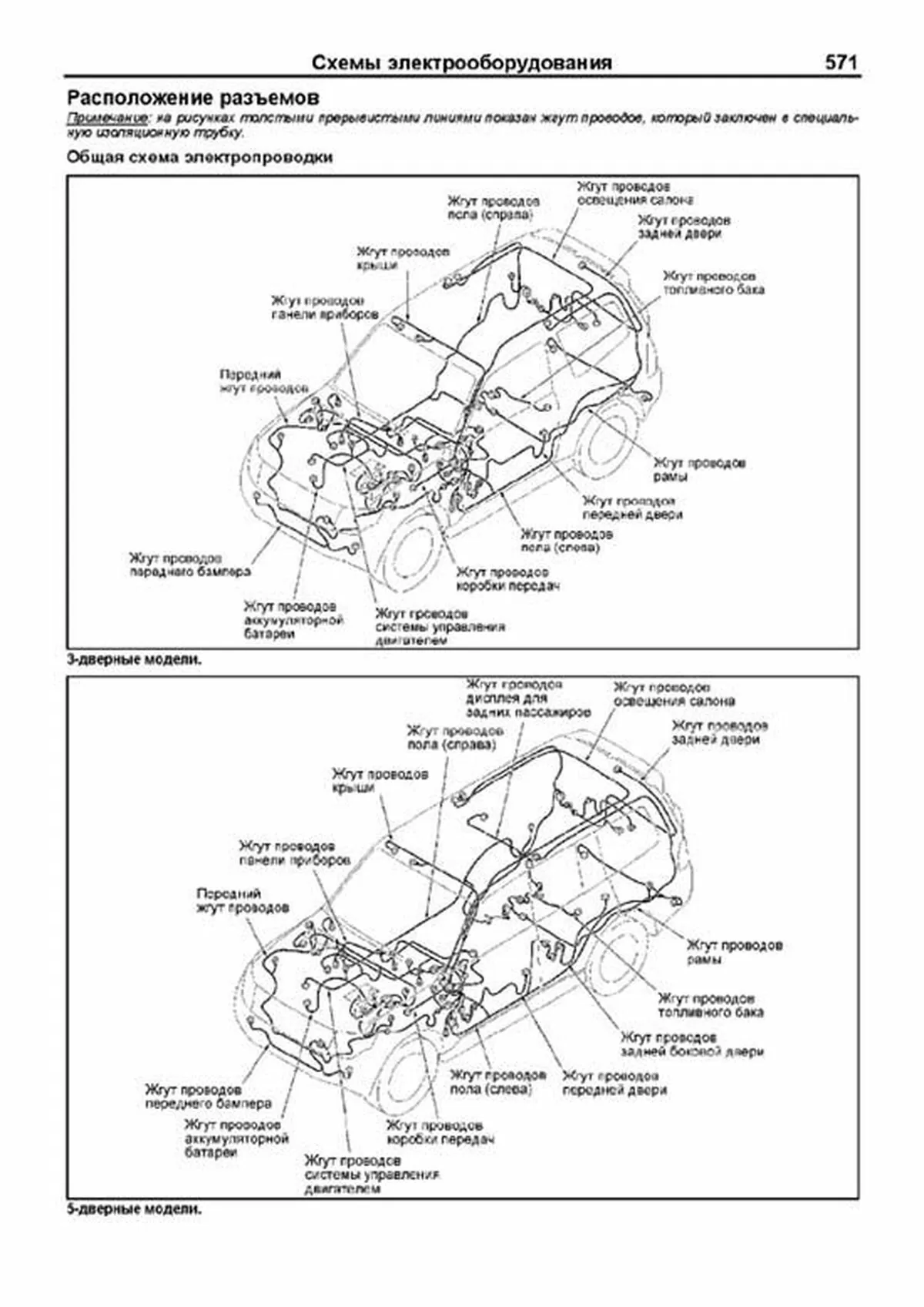

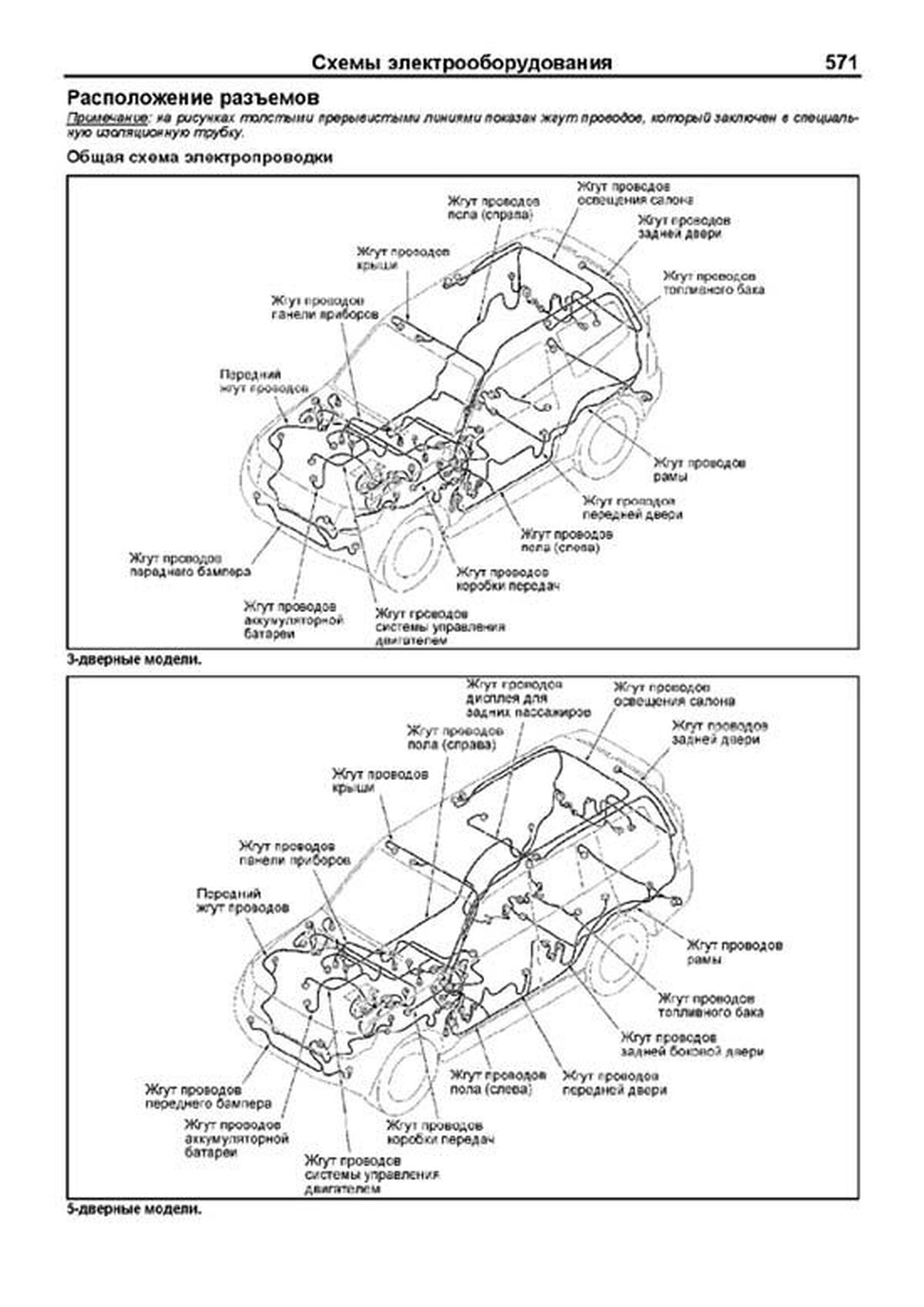

Расположение разъемов 571
573
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Если индикатор не гаснет или загорается при работающем двигателе, снизьте обороты двигателя и остановите автомобиль в безопасном месте Установите селектор АКПП в положение "P" или "N" и оставьте двигатель работающим в режиме холостого хода, пока лампа не погаснет Если индикатор не гаснет, произведите диагностику и ремонт в автосервисе Внимание: движение при высокой температуре рабочей жидкости может привести к повреждению АКПП 7 Индикаторы положения селектора АКПП ("P", "R", "N" или "D") При переводе селектора в любое положение на комбинации приборов загорается индикатор, соответствующий выбранному положению селектора АКПП Более подробно см раздел "Управление автомобилем с АКПП" 8 Индикатор включенной передачи в ручном режиме управления АКПП Индикатор показывает включенную передачу при переводе селектора АКПП из положения "D" в положение "Sport Mode" При возврате селектора АКПП в положение "D", "P", "R" или "N" индикатор ничего не показывает Более подробно см раздел "Управление автомобилем с АКПП" 9 Индикатор системы облегчения запуска сообщает водителю о начале работы системы облегчения запуска (включении свечей накаливания) Система начинает работать после того, когда ключ зажигания установлен в положение "ON" Запускать двигатель рекомендуется только после того, как индикатор погаснет 10 Индикатор наличия конденсата в топливном фильтре а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и гаснет после запуска двигателя б) Если загорелся данный индикатор при работающем двигателе, то это означает, что в топливном фильтре скопился конденсат Если это произошло, удалите конденсат из топливного фильтра (см раздел "Неисправности двигателя во время движения") в) Если индикатор погас, можно продолжать движение Если же он продолжает гореть или загорается время от времени, то автомобиль следует проверить в ближайшем месте ремонта 11 Индикатор неисправности сажевого фильтра Индикатор загорается при включении зажигания и должен погаснуть через три секунды Подробно см в разделе "Сажевый фильтр" данной главы 12 Индикаторы включения указателей поворота Индикаторы мигают при включении указателей поворотов или аварийной сигнализации Слишком частое мигание индикаторов указывает на плохое соединение в цепи указателей поворотов или на отказ лампы указателя поворота 13 Индикатор включения дальнего света фар загорается при включении дальнего света фар 14 Индикатор включения габаритов загорается при включении габаритов 15 Индикатор включения противотуманных фар Загорается при включении противотуманных фар Комбинация приборов 1 спидометр, 2 тахометр, 3 кнопка переключения показаний ЖК-дисплея одометра и сброса показаний счетчиков на ноль, 4 указатель количества топлива, 5 одометр, счетчики пробега и счетчик периодичности технического обслуживания, 6 указатель температуры охлаждающей жидкости Таблица Индикаторы комбинации приборов 1 Индикатор состояния стояночной тормозной системы и уровня тормозной жидкости 15 Индикатор включения противотуманных фар 2 Индикатор антиблокировочной системы тормозов (ABS) 16 Индикатор включения противотуманного фонаря 3 Индикатор неисправности двигателя "проверь двигатель" 17 (Модификации) Индикатор неисправности системы коррекции положения фар 4 Индикатор зарядки аккумуляторной батареи 18 Индикатор непристегнутого ремня безопасности водителя 5 Индикатор низкого давления моторного масла 19 Индикатор открытой или неплотно закрытой двери 6 (Модели с АКПП) Индикатор перегрева рабочей жидкости АКПП 20 Индикатор низкого уровня топлива 7 P R N D (Модели с АКПП) Индикаторы положения селектора АКПП 21 CRUISE (Модификации) Индикатор системы поддержания скорости 8 (Модели с АКПП) Индикатор включенной передачи в ручном режиме управления АКПП 22 Индикатор системы подушек безопасности (SRS) 9 Индикатор системы облегчения запуска 23 PASSENGER AIRBAG OFF (На панели приборов) Индикатор отключения подушки безопасности переднего пассажира 10 Индикатор наличия конденсата в топливном фильтре 24 Индикатор срабатывания системы ASC/TCL (индикатор скольжения) 11 Индикатор неисправности сажевого фильтра 25 ASC OFF Индикатор отключения системы курсовой устойчивости ("ASC OFF") 12 Индикаторы включения указателей поворота 26 Блок индикаторов режимов привода колес 13 Индикатор включения дальнего света фар 27 SONAR OFF (Модификации) Индикатор отключения системы парковки ("SONAR OFF") 14 Индикатор включения габаритов 28 Индикатор интервалов технического обслуживания Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ":
Замена тормозных колодок переднего тормоза (5-дверные модели) 1 Поднимите автомобиль на подъемнике Если подъемник недоступен, то зафиксируйте автомобиль в неподвижном состоянии с помощью стояночного тормоза и поддомкратьте автомобиль со стороны колеса, на котором будет производится проверка 2 Снимите переднее колёсо 3 Снимите фиксаторы (1) опорных штифтов колодок, опорные штифты (2) тормозных колодок и пружинный фиксатор (3) Примечание: для наглядности показаны детали (1, 2 и 3) на снятом суппорте 4 Извлеките из суппорта тормозные колодки (1) 5 При необходимости, снимите с тормозных колодок антискрипные пластины (2) (см рисунок в пункте "4") 6 С помощью специального инструмента (каталожный номер МВ990520) заведите поршень в цилиндр суппорта тормоза 7 Установите антискрипные пластины и тормозные колодки Примечание: см каталожные номера тормозных колодок и антискрипных пластин в разделе "Каталожные номера оригинальных запасных частей" а) Нанесите смазку на антискрипные пластины Примечание: используйте специальную высокотемпературную смазку для тормозных механизмов б) Установите антискрипные пластины на тормозные колодки Примечание: Рекомендуется использовать новые антискрипные пластины Если новые антискрипные пластины отсутствуют, то очистите и установите старые в) Установите новые тормозные колодки в суппорт Внимание: перед установкой колодок убедитесь в отсутствии замасливания поверхностей тормозных колодок и тормозного диска 8 Установите пружинный фиксатор, опорные штифты тормозных колодок и фиксаторы опорных штифтов 9 Установите колёсо 10 Нажмите несколько раз на педаль тормоза для того, чтобы подвести колодки к тормозному диску и убедиться в рабочем состоянии тормозной системы Примечание: После установки нового комплекта тормозных колодок, срабатывание тормозов может потребовать большего хода педали тормоза После замены тормозных колодок будьте осторожны, выдерживайте большую дистанцию до впереди идущего автомобиля и не развивайте высокую скорость, поскольку эффективность торможения недостаточна из-за неприработанности колодок После замены колодок избегайте резких торможений, старайтесь тормозить плавно В случае резкого торможения происходит сильный нагрев и подгорание накладки, что приводит к снижению и так невысокой эффективности торможения и еще большему времени, необходимому для приработки колодок Как правило, для полной приработки тормозных колодок требуется проехать более 100 км при регулярном торможении В случае, если при замене колодок производилась и замена тормозных дисков, то для приработки колодок и диска потребуется в несколько раз большее время, чем при замене лишь только одних колодок Замена тормозных колодок заднего тормоза (5-дверные модели) и тормозных колодок переднего и заднего тормоза (3-дверные модели) 1 Поднимите автомобиль на подъемнике Если подъемник недоступен, то зафиксируйте автомобиль в неподвижном состоянии с помощью стояночного тормоза и поддомкратьте автомобиль со стороны колеса, на котором будет производится проверка Примечание: во избежание движения автомобиля в случае поддомкрачивания его задней части, установите противооткатные упоры по диагонали к колесу, которое снимается 2 Снимите колёсо 3 Ключом или головкой отверните нижний болт крепления суппорта (направляющий палец) Внимание: не удаляйте специальную смазку с направляющего пальца и не допускайте попадания загрязнений на направляющий палец 4 Ослабьте верхний болт крепления суппорта Примечание: Только ослабьте верхний болт крепления суппорта, не отворачивайте болт полностью Ослабление верхнего болта крепления суппорта необходимо для поднятия суппорта во избежание повреждения пыльника направляющего пальца 5 Поднимите вверх суппорт в сборе и подвесьте его с помощью проволоки 6 (Кроме тормозного механизма заднего колеса 3-дверных моделей) Извлеките из скобы суппорта следующие детали: тормозные колодки (1), фиксаторы колодок (2) Пример текста из раздела " Передняя подвеска ":
Примечание (модели с ASTC): при замене деталей передней подвески или регулировки углов установки передних колес необходимо провести калибровку нулевой точки (см главу "Рулевое управление") Проверка и регулировка углов установки колес Предварительные проверки 1 Установите автомобиль на ровной горизонтальной площадке, измерьте давление в шинах и убедитесь, что оно соответствует норме 2 Перед проверкой убедитесь, что передняя подвеска, рулевое управление и колеса находятся в нормальном техническом состоянии Кроме того, проверьте, что колеса находятся в положении прямолинейного движения 3 Проверьте биение переднего колеса Максимально допустимое биениене более 1,0 мм Схождение 1 Измерьте схождение передних колес Номинальное значение: В центре протектора шины0 ? 5 мм Угол схождения (на каждое колесо) 0 ?00’ ? 0 ?12’ 2 Если величина схождения не соответствует номинальному значению, произведите регулировку, вращая рулевые тяги на одинаковые количество оборотов в противоположных направлениях Примечание: величина схождения будет уменьшаться при вращении левой и правой рулевых тяг против часовой стрелки Проверка углов поворота колес 1 Установите автомобиль на поворотные блины Внимание: проверка производится при нажатой педали тормоза 2 Проверьте углы поворота колес Внутреннее в повороте колесо: Модели с короткой колесной базой 36°49' ? 1°30' Модели с длинной колесной базой 36°01' ? 1°30' Внешнее в повороте колесо: Модели с короткой колесной базой 32°06' Модели с длинной колесной базой 32°18' Развал, продольный и поперечный наклоны оси поворота 1 Измерьте развал, продольный наклон и поперечный наклон оси поворота передних колес с помощью инструмента для данных процедур Номинальное значение: Развал0°00’ ? 30’ Продольный наклон оси поворота: Модели с короткой колесной базой 3°39' ?1?00' Модели с длинной колесной базой 3°31' ?1?00' Поперечный наклон оси поворота 11 ?30' Примечание: разница развала и продольного наклона оси поворота правого и левого колес менее 30' 2 Если развал или продольный наклон оси поворота не соответствуют номинальному значению, то выполните его регулировку, вращая регулировочный болт (передний и задний) крепления нижнего рычага в соответствии с регулировочной картой 3 Как читать регулировочную карту (пример) а) Подсчитайте разницу между измеренным значением и допустимым значением развала и продольного наклона оси поворота Разница: Развал 0 ?36' Продольный наклон оси поворота-0 ?13' б) Для данных, приведенных в примере, чтобы уменьшить развал на 0?36' и увеличить продольный наклон оси поворота на 0?13, вращайте регулировочный эксцентрик переднего регулировочного болта крепления нижнего рычага на 1,5 деления или эксцентрик заднего регулировочного болта крепления нижнего рычага на 2,5 деления в направлении "В" Верхний рычаг Снятие и установка ? Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие и установка верхнего рычага передней подвески" Передняя подвеска Общий вид передней подвески 1 пружина, 2 амортизатор, 3 верхний рычаг передней подвески, 4 нижний рычаг передней подвески, 5 стабилизатор поперечной устойчивости, 6 подрамник Пример текста из раздела " Тормозная система ":
б) Установите суппорт в сборе на поворотный кулак, затем установите тормозные колодки в скобу суппорта Внимание: не допускайте попадания масел, смазок или других загрязнителей на рабочие поверхности тормозных дисков и накладок тормозных колодок в) Очистите поршень и заведите его в суппорт с помощью специального инструмента г) Убедитесь в отсутствии зажатия пыльника поршня при опускании суппорта в сборе на скобу и установки стопорного пальца д) Проверьте величину усилия сопротивления вращению ступицы колеса следующим образом Запустите двигатель и нажмите на педаль тормоза 2-3 раза с усилием 100 Н Заглушите двигатель Проверните тормозной диск на 10 оборотов в направлении движения автомобиля вперед С помощью пружинного динамометра измерьте сопротивление "B" вращению ступицы колеса при вращении в направлении движения вперед Вычислите величину усилия сопротивления вращению ступицы колеса с установленным дисковым тормозом (разницу между значениями "А" и "В") Номинальное значение 86 Н Трехдверные модели Пятидверные модели е) Если усилие сопротивления вращению больше номинального значения, то разберите рабочий цилиндр и очистите поршень Проверьте отсутствие износа уплотнительного кольца поршня или коррозии деталей Также проверьте плавность скольжения суппорта по направляющему и стопорному пальцам 5 После завершения установки деталей выполните следующие операции: а) Залейте тормозную жидкость б) Прокачайте тормозную систему Разборка и сборка суппорта (трехдверные модели) 1 Разборка производится в порядке номеров, указанном на рисунке "Разборка переднего дискового тормоза" 2 При разборке обратите внимание на следующие операции а) Снятие поршня и его пыльника Обмотайте суппорт тканью Подайте сжатый воздух в отверстие тормозного шланга для снятия поршня и пыльника поршня Для обеспечения равномерного выхода обоих поршней пользуйтесь рукояткой пластикового молотка Внимание: Будьте осторожны при снятии поршней, постепенно подавайте сжатый воздух, одновременно регулируя выступание двух поршней рукояткой молотка с пластиковым бойком так, чтобы поршни медленно вышли из суппорта б) Пальцем извлеките манжету поршня Разборка тормозного суппорта передних колес (трехдверные модели) 1 нижний направляющий палец, 2 верхний направляющий палец, 3 скоба суппорта (в сборе с колодками и фиксаторами), 4 пыльник пальца, 5 втулка, 6 пыльник поршня, 7 поршень, 8 манжета поршня, 9 суппорт, 10 тормозная колодка, 11 антискрипная прокладка, 12 фиксаторы тормозных колодок Внимание: используйте в тормозных механизмах специальную смазку из ремкомплекта Пример текста из раздела " Кузов ":
? Установка деталей осуществляется в порядке, обратном снятию ? При установке деталей обратите внимание на операцию установки фиксатора замка двери Установите фиксатор замка двери так, чтобы отклонение его центральной линии относительно центральной линии ответной части замка двери не превышало 1,5 мм ? После завершения установки деталей выполните следующие действия: а) Установите переднюю боковую отделку салона б) Выполните регулировку двери Стекло боковой двери и механизм стеклоподъемника Снятие и установка ? Перед началом снятия деталей выполните следующие действия: а) Снимите отделочную панель двери и отделку внутренней ручки открывания двери б) Снимите внутреннюю ручку открывания двери в) Снимите крышку технологического отверстия двери ? Снятие деталей производится в порядке номеров, указанном на соответствующем сборочном рисунке "Снятие стекла боковой двери и механизма стеклоподъемника" ? При снятии деталей обратите внимание на следующие операции: 1 Снятие механизма стеклоподъемника в сборе с электроприводом механизма стеклоподъемника а) Отверните болты крепления стекла двери б) Поднимите стекло двери и установите на стекло двери вакуумный держатель, как показано на рисунке, чтобы не допустить падения стекла Примечание: если на стекло нанесена тонировочная пленка, то устанавливайте вакуумный держатель на стекло снаружи автомобиля, чтобы предотвратить отклеивание пленки Снятие боковой двери 1 разъем жгута проводов передней двери, 2 болт крепления ограничителя хода передней двери, 3 передняя дверь в сборе, 4 уплотнитель переднего крыла со стороны двери, 5 верхняя петля передней двери, 6 нижняя петля передней двери, 7 фиксатор замка передней двери, 8 регулировочная прокладка фиксатора замка передней двери, 9 крышка концевого выключателя передней двери, 10 концевой выключатель передней двери (снимите отделку центральной стойки), 11 разъем жгута проводов задней боковой двери, 12 болт крепления ограничителя хода задней боковой двери, 13 задняя боковая дверь в сборе, 4 верхняя петля задней боковой двери, 15 нижняя петля задней боковой двери, 16 фиксатор замка задней боковой двери, 17 регулировочная прокладка фиксатора замка задней боковой двери, 18 крышка концевого выключателя задней боковой двери (снимите нижнюю боковую отделку багажного отделения), 19 концевой выключатель задней боковой двери Снятие стекла боковой двери и механизма стеклоподъемника (передняя дверь) 1 наружный молдинг стекла двери, 2 направляющая стекла двери, 3 стекло двери, 4 держатели стекла двери, 5 механизм стеклоподъемника двери в сборе, 6 электродвигатель механизма стеклоподъемника двери, 7 механизм стеклоподъемника двери
