| Предисловие 3 |
| 1 Дизельный двигатель 10 |
| 11 История дизельного двигателя за 100-летний период 10 |
| 12 Принципиальные различия между дизелем и двигателем Отто 12 |
| 13 Принцип работы дизельного двигателя 15 |
| 131 Четырехтактный дизельный двигатель 15 |
| 132 Двухтактный дизельный двигатель 17 |

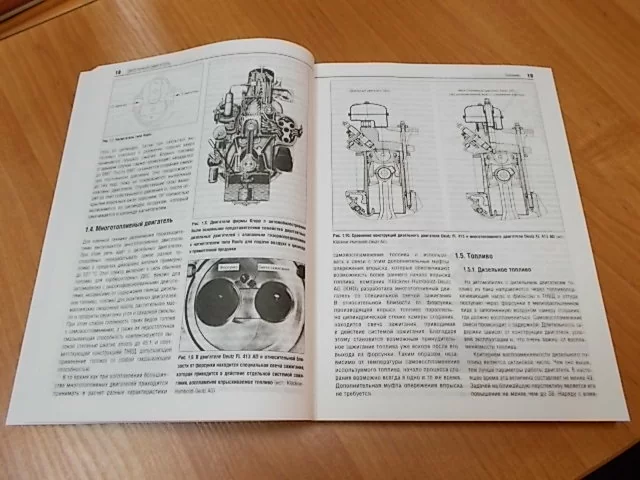

| 14 Многотопливный двигатель I 18 |
| 15 Топливо 19 |
| 151 Дизельное топливо 19 |
| 152 Дизельное биотопливо 21 |
| 16 Виды впрыска и сгорания 21 |
| 161 Смесеобразование с непосредственным впрыском топлива 22 |
| 162 Предкамерное смесеобразование 25 |
| 163 Вихрекамерное смесеобразование 26 |
| 164 Смесеобразование с использованием воздушно-вспомогательной |
| камеры сгорания 29 |
| 17 Дизельные двигатели с наддувом 29 |
| 18 Дизельный двигатель, работающий по принципу Ванкеля 30 |
| 19 Топливная система на автомобилях с дизельным двигателем 32 |
| 191 Топливоподкачивающий насос 33 |
| 192 Топливный фильтр тонкой очистки 38 |
| 110 Топливная система многотопливных двигателей 38 |
| 1101 Топливоподкачивающий насос 40 |
| 1102 Топливоподкачивающий электронасос 43 |
| 1103 Фильтр очистки масла, образующего масляный затвор 43 |
| 111 Устройства облегчения пуска холодного двигателя 43 |
| 2 Оборудование Robert Bosch GmbH для систем впрыска топлива |
| дизельных двигателей 47 |
| 21 Рядные ТНВД Robert Bosch GmbH 48 |
| 211 Конструкция и принцип действия ТНВД типа РЕ 51 |
| 2111 Плунжерная пара 51 |
| 2112 Нагнетательный клапан 54 |
| 2113 Колебания давления топлива в напорных магистралях 55 |
| 2114 Ограничители рейки ТНВД со стороны насоса 56 |
| 212 Конструкция и принцип действия ТНВД типа PF 59 |
| 22 Регуляторы частоты вращения коленчатого вала для рядных ТНВД 61 |
| 221 Коэффициент пропорциональности регулирования частоты вращения |
| коленчатого вала двигателя 62 |
| 222 Функции регулятора частоты вращения 64 |
| 2221 Ограничение максимальной частоты вращения 64 |
| 2222 Ограничение частоты вращения в промежуточном диапазоне 64 |
| 2223 Регулирование частоты вращения коленчатого вала на холостом ходу 64 |
| 2224 Коррекция 65 |
| 223 Типы конструкций регуляторов 67 |

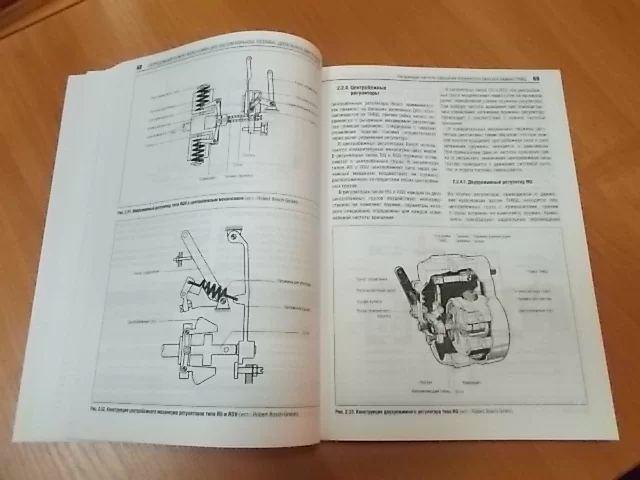

| 224 Центробежные регуляторы 69 |
| 2241 Двухрежимный регулятор RQ 69 |
| 2242 Всережимный регулятор частоты вращения RQV 75 |
| 2243 Всережимный регулятор частоты вращения RQV-K 81 |
| 2244 Ступенчатые регуляторы частоты вращения RQV и RQUV 87 |
| 2245 Всережимный регулятор EP/RSV 88 |
| 225 Ограничители рычага управления и рейки ТНВД |
| для центробежных регуляторов 94 |
| 2251 Ограничители рычага управления 94 |
| 2252 Ограничители хода рейки ТНВД 96 |
| 226 Настройка центробежных регуляторов в соответствии |
| с конкретными условиями эксплуатации ^ 105 |
| 2261 Настройка регуляторов типа RSV 105 |
| 2262 Настройка регуляторов типа RQ 107 |
| 2263 Настройка регуляторов типа RQV 107 |
| 227 Всережимный регулятор частоты вращения |
| с пневматическим управлением ЕР/М 108 |
| 2271 Специальные конструкции пневматических регуляторов 114 |
| 3 Электронные регуляторы для дизельных ДВС 117 |
| 4 Рядный ТНВД с изменяемым началом подачи топлива 128 |
| 5 Автоматическая муфта опережения впрыска 130 |
| 6 Форсунки в сборе 132 |
| 261 Форсунки 132 |
| 262 Корпус форсунки , 138 |
| 7 Работы по установке и регулированию оборудования Bosch |
| для систем впрыска топлива 140 |
| 271 Установка и привод рядных ТНВД 141 |
| 272 Смазка ТНВД * 141 |
| 273 Регулировка начала подачи топлива 142 |
| 274 Очистка ТНВД на двигателе 143 |
| 275 Удаление воздуха из ТНВД и из топливной системы 143 |
| 276 Топливопроводы 145 |
| 277 Вывод ТНВД из эксплуатации I 146 |
| 278 Техническое обслуживание регуляторов частоты вращения 146 |
| 279 Техническое обслуживание муфт опережения впрыска 146 |
| 2710 Техническое обслуживание форсунок 146 |
| 27101 Очистка форсунок ' 146 |
| 27102 Замена форсунок 147 |
| 27103 Контроль и регулирование давления начала впрыска 147 |
| 27104 Проверка герметичности форсунки 148 |
| 27105 Контроль шума и формы струи форсунки 148 |
| 27106 Очистка стержневого фильтра 150 |
| 28 Проверка и регулировка рядных ТНВД Bosch 150 |
| 281 Испытание на износ ТНВД, установленного на двигателе 150 |
| 282 Регулировка насоса на испытательном стенде 150 |
| 2821 Регулировка предварительного хода и контроль начала |
| подачи топлива ' 150 |
| 2822 Синхронизация насоса (синхронная подача) 152 |
| 29 Регулировка начала подачи топлива насосом относительно |
| параметров двигателя 153 |
| 291 Регулировка двигателя по началу подачи топлива 153 |
| 292 Грубая регулировка ТНВД по началу подачи 153 |
| 293 Точная регулировка начала подачи 154 |
| 2931 Регулировка методом перепускной трубки 154 |
| 2932 Точная регулировка при помощи ручного насоса |
| высокого давления Bosch 155 |
| 2933 Точная регулировка методом капиллярной трубки 155 |
| 294 Регулировка насосов типа PF по началу подачи 156 |
| 295 Регулировка насосов типа PFR по началу подачи 156 |
| 296 Динамический метод регулировки 156 |
| 210 Контроль дымности 156 |
| 2101 Испытание на токсичность ОГ 156 |
| 2102 Поиск неисправностей 159 |
| 211 Таблица поиска неисправностей 162 |
| 2111 Неисправности электрооборудования систем регулирования 166 |
| 212 ТНВД Bosch распределительного типа 166 |
| 2121 Конструкция и принцип действия ТНВД распределительного типа 167 |
| 2122 Проверка и регулировка ТНВД распределительного типа 179 |
| 2123 Таблица поиска неисправностей ТНВД распределительного типа 182 |
| 2124 Неисправности электрооборудования и электроники систем |
| регулирования 183 |
| 2125 Примеры применения 184 |
| 21251 Турбодизель BMW 184 |
| 21252 Дизельный двигатель рабочим объемом 1,6 л на автомобиле |
| Volkswagen Transporter 190 |
| 213 Перспективные направления разработки ТНВД фирмой Robert Bosch GmbH 195 |
| 3 ТНВД распределительного типа KIKI 212 |
| 31 Устройство пуска холодного двигателя 212 |

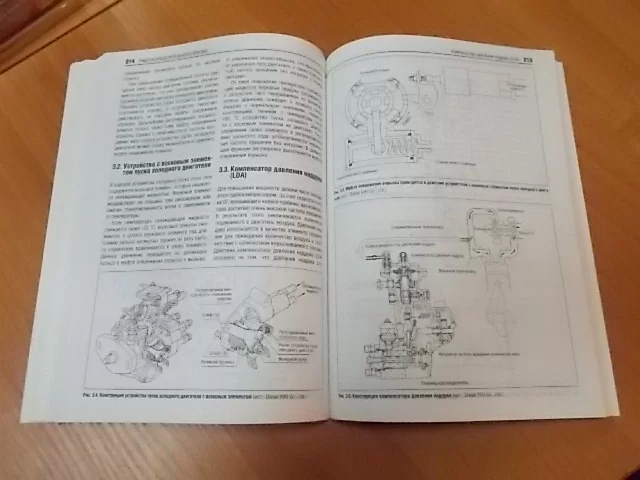

| 32 Устройство с восковым элементом пуска холодного двигателя 214 |
| 33 Компенсатор давления наддува (LDA) 214 |
| 34 Муфта опережения впрыска с соленоидом 217 |
| 35 Устройство регулирования повышенной частоты вращения холостого хода (FICD) 218 |
| 36 Контактный датчик частоты вращения 220 |
| 37 Анероидный компенсатор 220 |
| 38 Таблица для поиска неисправностей дизеля автомобиля Mazda 626 221 |
| 4 Системы впрыска топлива дизельных двигателей фирмы CAV 223 |
| 41 Рядный ТНВД CAV типа Minimec SPGE-M 224 |
| 42 Рядный ТНВД CAV типа Minimec SPGXE-M 229 |
