Книга: RENAULT LOGAN 2 бензин с 2014 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Мир Автокниг
-27%
Книга: RENAULT LOGAN 2 (б) с 2014 г.в., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Книга: RENAULT LOGAN 2 (б) с 2014 г.в., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Книга: RENAULT LOGAN 2 (б) с 2014 г.в., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Книга: RENAULT LOGAN 2 (б) с 2014 г.в., рем., экспл., то, ЦВЕТ. фото., сер. ЯРС | Мир Автокниг
Артикул
7024088
ISBN
978-5-91685-111-3
Издательство
Мир Автокниг
Серия
Я ремонтирую сам
Кол-во страниц
384
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
В цветных фотографиях
Бензиновые двигатели
1.6(8V);1.6(16V)
Этот видный, современный автомобиль отличается не только доступной стоимостью, ориентированной на российский рынок, но и отличными техническими возможностями. Пройти мимо такого красавца просто невозможно, а управлять им – сплошное удовольствие, ведь он уверенно едет как по укатанному городскому шоссе. Так и по неухоженным, разбитым дорогам, не «обращая внимания» на пыль и грязь. Одним словом, эта машина достойна того, чтобы владелец хорошо заботился о ней, правильно использовал, осуществлял необходимое техобслуживание по регламенту, а также при необходимости производил всё, что требуется для результативного ремонта Рено. Новое цветное руководство по ремонту RENAULT LOGAN 2 предназначено для автомобилистов и автомехаников, которые интересуются всем, что связанно с данными моделями машин, выпускаемых с 2014 года, которые оборудованы бензиновыми двигателями рабочим объемом 1.6 литра (на 8 и 16 клапанов).

Яркое, активное издательство «Мир Автокниг» еще не разу не подводило своих читателей, причем самой востребованной среди них является серия «Я ремонтирую сам», в которую вошло и это руководство по ремонту Рено Логан 2, выполненное в цветном варианте. Все темы книги изложены логично, последовательно и понятно даже для тех пользователей, которые лишь недавно освоились за рулем. Авторы максимально подробно освещают самые важные вопросы, не забывая и о различных нюансах, дают важные советы, основанные на собственной практике, приводят необходимые справочные материалы. Данное пособие содержит как теоретические, так и прикладные разделы, посвященные Рено Логан, а красочные иллюстрации (фото) позволяют наглядно увидеть и понять всё, о чем написано в книге. В мануале есть обзор конструкции машины, его сопровождает полная инструкция по эксплуатации Renault Logan 2, а далее следует раздел по техобслуживанию авто. Все эти сведения взаимосвязаны между собой и позволяют пользователю обеспечить безупречную работу Рено в любых условиях.

Кроме того, в данный справочник вошли цветные электросхемы Renault Logan 2 и здесь же глава, в которой подробно раскрыты вопросы электрооборудования. Важные вопросы ремонта, сборки и разборки, регулировки машины вынесены в отдельный раздел. Здесь даны точные, иллюстрированные указания, как водителю или мастеру действовать в случае незапланированных поломок техники, исходя из каждого конкретного случая.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление
Оглавление
ГЛАВА 1
ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ 9
История автомобиля 9
Описание конструкции 10
Габаритные размеры автомобиля 11
Технические характеристики 11
Идентификационные номера автомобиля и агрегатов 13
Идентификационный номер автомобиля 13
Номер двигателя 13
ГЛАВА 2
ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ 15
Ключи к автомобилю 15
Органы управления 16
Щиток приборов 17
Информационный дисплей 18
Выключатель (замок) зажигания 19
Иммобилайзер 20
Подрулевые переключатели 20
Корректор фар 21
Электростеклоподъемники 21
Блок управления климатической установкой 22
Рычаг переключения передач 23
Рычаг стояночного тормоза 23
Регулировка положения сиденья и рулевого колеса 24
Регулировка зеркал заднего вида 25
Использование ремней безопасности 26
Плафоны освещения 27
Вещевые ящики 27
Открывание капота 28
Открывание багажного отделения 28
Заправка автомобиля топливом 29
Запуск двигателя от дополнительных источников тока 30
Щётки стеклоочистителя — замена 31
Стеклоомывающая жидкость 32
Заливка стеклоомывающей жидкости 32
Проверка давления в шинах колёс 33
Извлечение запасного колеса и комплекта инструментов 34
Замена колеса 35
Перевозка детей в автомобиле 36
Перевозка домашних животных 37
Буксировка автомобиля 39
Буксировка прицепа 40
Эксплуатация автомобиля в зимний период 41
Поездки на дальние расстояния 42
Действия при возникновении непредвиденных обстоятельств 42
ГЛАВА 3
МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБСЛУЖИВАНИИ И РЕМОНТЕ АВТОМОБИЛЯ 44
ГЛАВА 4
ПОДГОТОВКА АВТОМОБИЛЯ К ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И РЕМОНТУ 46
ГЛАВА 5
ИНСТРУМЕНТЫ, ПРИСПОСОБЛЕНИЯ И ЭКСПЛУАТАЦИОННЫЕ МАТЕРИАЛЫ 49
Универсальные инструменты 49
Специальные инструменты и приспособления 51
Эксплуатационные и ремонтные материалы 56
ГЛАВА 6
ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 59
Справочные данные 59
Моторное масло 60
Классификация моторного масла 60
Требования к качеству моторного масла и сроки его замены 61
Масляный фильтр 61
Охлаждающая жидкость 62
Трансмиссионное масло 63
Требования к качеству трансмиссионного масла и сроки его замены 63
Рабочая жидкость АКП 64
Требования к качеству рабочей жидкости АКП и сроки ее замены 64
Тормозная жидкость 64
Требования к качеству тормозной жидкости и сроки ее замены 64
Рабочая жидкость ГУР 65
План технического обслуживания 65
ГЛАВА 7
ВАШ АВТОМОБИЛЬ 67
Расположение основных узлов и агрегатов автомобиля 67
Ежедневное техническое обслуживание 69
Сезонное обслуживание 70
Подготовка автомобиля к зиме 70
Подготовка автомобиля к летнему сезону 71
Уход за автомобилем 72
Очистка и мойка кузова 72
Уход за элементами интерьера 73
Полировка кузова 75
Полировка фар 76
Хранение автомобиля 77
Аксессуары 77
Легкосплавные колесные диски 77
Противотуманные фары 79
Ксеноновые фары 79
Брызговики 79
Дефлекторы 79
Накладки бампера, молдинги 79
Резиновые ковры в салон 80
Резиновый ковер в багажное отделение 80
Защита картера двигателя и трубопроводов стальными листами 80
Парковочный радар 80
Камера заднего вида 80
Тягово-сцепное устройство 80
Поперечины крыши для крепления багажа 81
Чехлы на сиденья 81
Навигатор 81
Тюнинг 82
Экстерьер 82
Интерьер 82
Ходовая часть 83
Трансмиссия 83
Двигатель 83
Выбор запасных частей и расходных материалов 83
Что необходимо знать о самостоятельном обслуживании и ремонте автомобиля 84
ГЛАВА 8
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АВТОМОБИЛЯ И ИХ ПРИЧИНЫ 85
Отказ оборудования и агрегатов 85
Ухудшение эксплуатационных параметров 89
Посторонние звуки, шум, стук или вибрация 92
Течь и повышенный расход технических жидкостей 93
ГЛАВА 9
ДВИГАТЕЛЬ И ЕГО СИСТЕМЫ 95
Двигатель 95
Справочные данные 95
Описание конструкции 97
Моторный отсек — очистка 99
Система смазки двигателя — проверка уровня масла 100
Система смазки двигателя — замена масла и масляного фильтра 101
Двигатель — проверка технического состояния 103
Защита картера двигателя — снятие и установка 106
Ремень привода вспомогательных агрегатов — проверка и замена 107

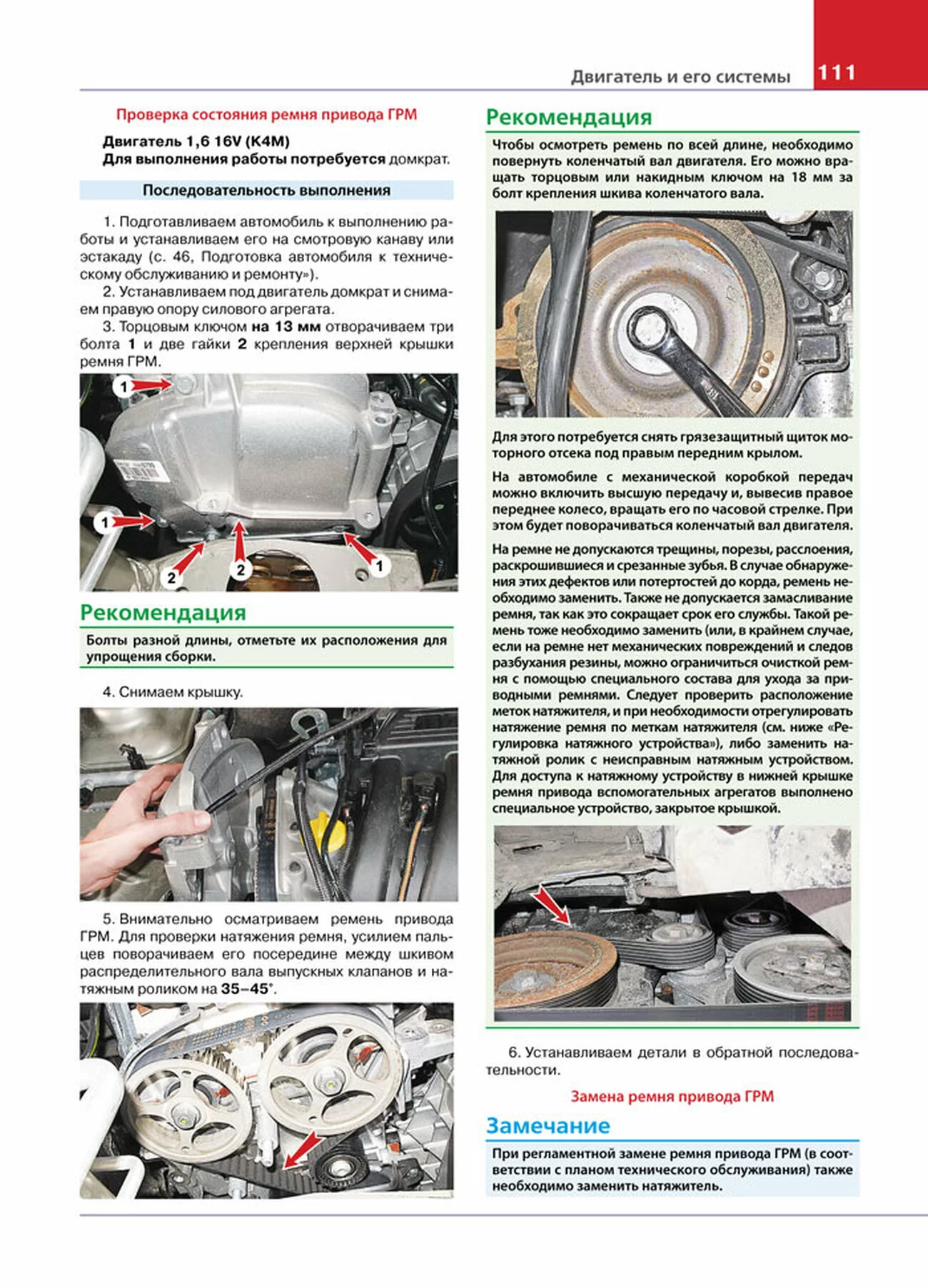

Ремень привода ГРМ — проверка и замена 109
Зазор в приводе клапанов — проверка и регулировка 115
Сальник распределительного вала — замена 117
Передний сальник коленчатого вала — замена 118
Задний сальник коленчатого вала — замена 119
Выпускной коллектор — замена прокладки 120
Опоры силового агрегата — замена 121
Система управления двигателем 125
Справочные данные 125
Описание системы 125
Меры безопасности при обслуживании и ремонте системы управления двигателем 135
Система управления двигателем — диагностика неисправностей 136
Проверка и замена датчиков системы управления двигателем 137
Воздушный фильтр — проверка технического состояния, очистка и замена 145
Воздушный фильтр — снятие корпуса 148
Дроссельный узел — снятие и установка 150
Дроссельный узел — очистка 151
Высоковольтные провода — проверка и замена 151
Катушка зажигания — проверка и замена 152
Свечи зажигания — замена 155
Топливопровод — сброс давления топлива 156
Система питания — проверка технического состояния 157
Топливный модуль — проверка и замена 159
Топливные форсунки — проверка и замена 161
Клапан продувки адсорбера — проверка и замена 165
Адсорбер — проверка и замена 166
Система охлаждения 167
Справочные данные 167
Описание конструкции 167
Система охлаждения — диагностика неисправностей 168
Система охлаждения — проверка технического состояния 169
Система охлаждения — замена охлаждающей жидкости 172
Термостат — проверка и замена 174
Насос системы охлаждения двигателя — замена 175
Блок управления электровентилятором — замена 177
Электровентилятор системы охлаждения — снятие, проверка и замена 178
Система выпуска отработавших газов 180
Справочные данные 180
Описание конструкции 181
Система выпуска отработавших газов — проверка технического состояния 183
Подушки подвески системы выпуска отработавших газов — замена 184
Уплотнительное кольцо — замена 185
Глушители — замена 186
Каталитический нейтрализатор — замена 187
ГЛАВА 10
ТРАНСМИССИЯ 189
Сцепление 189
Справочные данные 189
Описание конструкции 189
Сцепление — проверка технического состояния 190
Трос привода выключения сцепления — замена 190
Сцепление — замена 191
Механическая коробка передач 194
Справочные данные 194
Описание конструкции 194
Механическая коробка передач — проверка технического состояния 194
Коробка передач — проверка уровня масла 195
Коробка передач — замена трансмиссионного масла 196
Механизм переключения передач — проверка и регулировка привода 196
Сальники приводов передних колес — замена 197
Коробка передач — снятие и установка 197
Приводы передних колёс 200
Справочные данные 200
Описание конструкции 201
Приводы передних колёс — проверка технического состояния 201
Приводы передних колёс — снятие и установка 202
Защитные чехлы шарниров привода — замена 203
ГЛАВА 11
ХОДОВАЯ ЧАСТЬ 207
Диски, шины и ступицы 207
Справочные данные 207
Общая информация 207
Диски, шины и ступицы — проверка технического состояния 210
Уход за колёсами 212
Подшипник ступицы переднего колеса — замена 212
Подшипник ступицы заднего колеса — замена 214
Передняя подвеска 215
Справочные данные 215
Описание конструкции 215
Передняя подвеска — проверка технического состояния 216
Стойка стабилизатора поперечной устойчивости — замена 218
Подушка стабилизатора поперечной устойчивости — замена 219

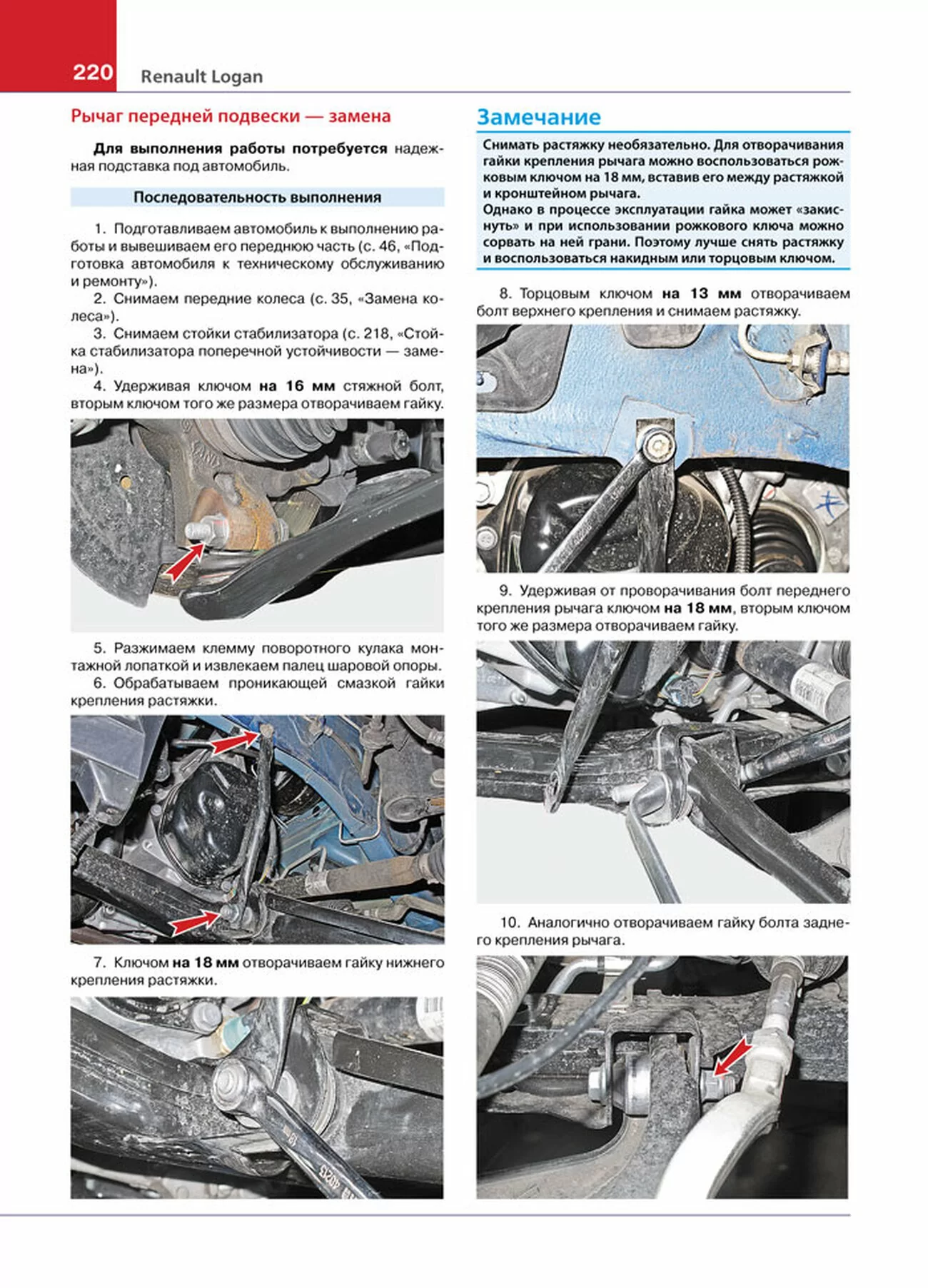

Рычаг передней подвески — замена 220
Шаровая опора — замена 221
Рычаг передней подвески — замена сайлент-блоков 222
Стойка передней подвески — снятие и установка 222
Стойка передней подвески — ремонт 223
Передний подрамник — снятие и установка 224
Задняя подвеска 226
Справочные данные 226
Описание конструкции 226
Задняя подвеска — проверка технического состояния 227
Амортизаторы задней подвески — замена 228
Пружины задней подвески — замена 230
Балка задней подвески — снятие и установка 231
ГЛАВА 12
РУЛЕВОЕ УПРАВЛЕНИЕ 233
Справочные данные 233
Описание конструкции 233
Рулевое управление — проверка технического состояния 234
Проверка уровня рабочей жидкости гидроусилителя рулевого управления 235
Система гидроусилителя рулевого управления — прокачка 236
Облицовка рулевой колонки — снятие и установка 236
Наконечник рулевой тяги — замена 237
Защитный чехол рулевой тяги — замена 238
Рулевая тяга — замена 239
Бачок гидроусилителя рулевого управления — замена 239
Шланги и трубопроводы гидроусилителя рулевого управления — замена 240
Насос гидроусилителя рулевого управления — замена 242
ГЛАВА 13
ТОРМОЗНАЯ СИСТЕМА 243
Справочные данные 243
Описание конструкции 243
Тормозная система — проверка технического состояния 245
Проверка уровня тормозной жидкости 245
Проверка привода рабочей тормозной системы 246
Проверка переднего тормозного механизма 247
Проверка заднего тормозного механизма 248
Проверка стояночной тормозной системы 249
Гидравлический привод тормозов 250
Гидравлический привод тормозов — прокачка 250
Гидравлический привод тормозов — замена тормозной жидкости 251
Главный тормозной цилиндр — замена 251
Вакуумный усилитель тормозов — замена 252
Тормозные шланги — замена 254
Тормозные трубки — замена 255
Передний тормозной механизм 256
Передние тормозные колодки — замена 256
Суппорт переднего тормозного механизма — снятие, ремонт и установка 259
Передние тормозные диски — замена 260
Задний тормозной механизм 261
Задние тормозные барабаны — замена 261
Задние тормозные колодки — замена 262
Рабочий тормозной цилиндр — замена 265
Стояночная тормозная система 265
Стояночный тормоз — регулировка 265
Тросы привода стояночного тормоза — замена 266
Антиблокировочная система тормозов 268
Датчик скорости вращения переднего колеса — замена 268
Датчик скорости вращения заднего колеса — замена 269
ГЛАВА 14
ЭЛЕКТРООБОРУДОВАНИЕ 271
Описание системы 271
Электрооборудование — проверка технического состояния 272
Диагностика электрооборудования 272
Проверка и ремонт электрических цепей 272
Проверка электропотребителей 275
Проверка реле 275
Аккумуляторная батарея 275
Справочные данные 275
Аккумуляторная батарея — обслуживание 276
Аккумуляторная батарея — снятие и установка 278
Аккумуляторная батарея — зарядка 279
Генератор 279
Справочные данные 279
Описание конструкции 279
Генератор — диагностика неисправностей 280
Генератор — снятие и установка 280
Блок предохранителей и реле 281
Замена предохранителей и реле 285
Выключатель (замок) зажигания 286
Описание конструкции 286
Стартер 287
Справочные данные 287
Описание конструкции 287
Стартер — диагностика неисправностей 287
Стартер — снятие и установка 288
Стартер — ремонт 289
Выключатели, переключатели 293
Подрулевые переключатели — замена 293
Выключатель фонарей света заднего хода — проверка и замена 294
Блок управления электроприводом зеркал — проверка и замена 295
Выключатели электростеклоподъемников — замена 296
Освещение световая и звуковая сигнализация 297
Справочные данные 297
Описание конструкции 299
Приборы наружного освещения и световой сигнализации — проверка технического состояния 299
Блок-фара — замена ламп 300
Блок-фара — снятие и установка 303
Блок-фара — регулировка 304
Противотуманная фара — замена лампы 306
Противотуманная фара — снятие и установка 307
Противотуманная фара — регулировка 307
Боковой указатель поворота — снятие, замена лампы и установка 308
Задний фонарь — снятие, замена ламп и установка 309
Дополнительный сигнал торможения — замена лампы 310
Фонарь освещения номерного знака — замена лампы 311
Плафон освещения салона — снятие, замена ламп и установка 311
Плафон освещения багажного отделения — снятие, замена лампы и установка 312
Звуковые сигналы — проверка и замена 313
Контрольно-измерительные приборы и датчики 314
Описание конструкции 314
Щиток приборов — снятие и установка 315
Датчик недостаточного уровня тормозной жидкости — проверка и замена 316
Датчик аварийного давления масла — проверка и замена 317
Датчик открытой двери — проверка и замена 317
Стеклоочиститель и стеклоомыватель 319
Справочные данные 319
Описание конструкции 319
Стеклоочиститель — диагностика неисправностей 320
Стеклоочиститель — замена 320
Стеклоомыватель — диагностика неисправностей 323
Форсунки стеклоомывателя — регулировка и замена 324
Электронасос стеклоомывателя — проверка и замена 325
Бачок стеклоомывателя — замена 326
Дополнительное электрооборудование 327
Подключение дополнительного оборудования 327
Динамики акустической системы — снятие и установка 328
Парковочный радар — установка 328
Обогревательный элемент заднего стекла — ремонт 331
ГЛАВА 15
КУЗОВ 334
Справочные данные 334
Кузов — проверка технического состояния и обслуживание 334
Проверка технического состояния 334
Смазка петель и замков 335
Обработка дверных уплотнителей 336
Очистка дренажных отверстий 336
Кузов — ремонт мелких повреждений лакокрасочного покрытия 337
Ветровое стекло — ремонт мелких повреждений 338
Ремонт трещины 338
Ремонт скола 339
Ветровое стекло — замена 341
Упор капота — замена 343
Передний подкрылок — снятие и установка 344
Передний бампер — снятие и установка 346
Боковое зеркало заднего вида — замена 347
Обивка передней двери — снятие и установка 348
Внутренняя ручка передней двери — замена 350
Наружная ручка передней двери — замена 350
Замок передней двери — замена 351
Регулировка замка 352
Выключатель (личинка) замка 352
Стекло передней двери — снятие и установка 353
Стеклоподъемник передней двери — замена 353
Ограничитель открывания двери — снятие и установка 354
Обивка задней двери — снятие и установка 354
Внутренняя ручка задней двери — замена 355
Наружная ручка задней двери — замена 355
Замок задней двери — замена 357
Регулировка замка 357
Стекла задней двери — снятие и установка 357
Снятие и установка неподвижного стекла 357
Снятие и установка подвижного стекла 358
Стеклоподъемник задней двери — замена 358
Пружины крышки багажного отделения — регулировка натяжения и замена 359
Обивка багажного отделения — снятие и установка 359
Замок крышки багажного отделения — замена 360
Выключатель (личинка) замка крышки багажного отделения — замена 361
Крышка люка заливной горловины топливного бака — снятие и установка 361
Задний подкрылок — снятие и установка 362
Задний бампер — снятие и установка 363
ГЛАВА 16
КЛИМАТИЧЕСКАЯ УСТАНОВКА 364
Справочные данные 364
Описание конструкции 364
Климатическая установка — проверка технического состояния 365
Климатическая установка — техническое обслуживание 366
Фильтр климатической установки — замена 367
ГЛАВА 17
ОСОБЕННОСТИ ОБСЛУЖИВАНИЯ
И РЕМОНТА АВТОМОБИЛЕЙ
С АВТОМАТИЧЕСКОЙ ТРАНСМИССИЕЙ 369
Автоматическая коробка передач 369
Справочные данные 369
Описание конструкции 369
Селектор режимов работы АКП 371
Рабочая жидкость АКП — проверка 372
Автоматическая коробка передач — проверка технического состояния 373
Селектор режимов работы АКП — регулировка 373
Приводы передних колес на автомобиле с АКП — проверка, снятие и установка 374
Сальники приводов передних колес — замена 375
Автоматическая коробка передач — снятие и установка 375
Автоматизированная коробка передач 375
Справочные данные 375
Особенности конструкции 375
Селектор режимов работы АМКП 376
Проверка технического состояния автоматизированной коробки передач 378
СПРАВОЧНИК АВТОМОБИЛИСТА 379
Амортизаторы 379
Ареометр 380
Аудиосистема 381
Моторное масло 382
Охлаждающая жидкость 384
СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ 385
АЛФАВИТНЫЙ УКАЗАТЕЛЬ 398
