Артикул
7021249
ISBN
978-5-88850-285-5
Издательство
Легион-Aвтодата
Кол-во страниц
256
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
145 x 205 мм
Цветность
Ч/Б
Руководство по ремонту и диагностике ТНВД серии ЯЗТА (МАЗ, УРАЛ, КРАЗ, ТРАКТОРА, СПЕЦМАШИНЫ).

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление
Оглавление
ВВЕДЕНИЕ 3
1 ЭКСПЛУАТАЦИЯ , ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ДИАГНОСТИКА ТОПЛИВНОЙ АППАРАТУРЫ 4
11 Система питания двигателей ЯМЗ и ТМЗ 4
12 Техническое обслуживание топливной аппаратуры дизельных двигателей ЯМЗ и ТМЗ 41
13 Отклонения в работе двигателя, вызванные неисправностями топливной аппаратуры 47
14 Основные операции диагностики топливной аппаратуры и двигателя 53
2 ПРИМЕНЯЕМОСТЬ И КОМПЛЕКТАЦИЯ ТНВД 64
3 ВОЗМОЖНЫЕ ВАРИАНТЫ КОМПЛЕКТАЦИИ ТОПЛИВНЫХ НАСОСОВ ВЫСОКОГО ДАВЛЕНИЯ УЗЛАМИ И ДЕТАЛЯМИ 68
4 РАЗБОРКА, ДЕФЕКТАЦИЯ ОСНОВНЫХ УЗЛОВ И ДЕТАЛЕЙ ТНВД И РЕКОМЕНДАЦИИ ПО ИХ РЕМОНТУ 90
41 Дефектация корпуса топливного насоса 97
42 Дефектация кулачкового вала 98
43 Дефектация плунжерных пар и нагнетательных клапанов 99
44 Дефектация толкателя 102
45 Дефектация державки грузов 104
46 Дефектация регулятора 106
47 Дефектация деталей корректора подачи топлива по наддуву 107
48 Проверка топливоподкачивающего насоса 108
49 Проверка муфты опережения впрыскивания топлива 112
5 ОСНОВНЫЕ ТРЕБОВАНИЯ К СБОРКЕ ТНВД 115
51 Общие требования к сборке 115
52 Особенности при сборке отдельных моделей 115
6 ОБКАТКА ОТРЕМОНТИРОВАННЫХ ТНВД 120
7 ИСПЫТАНИЯ И РЕГУЛИРОВКА ТОПЛИВНЫХ НАСОСОВ ОБЩИЕ ТРЕБОВАНИЯ 121
71 Условия проведения испытаний топливных насосов 121
72 Проверка герметичности ТНВД 124
8 ОСОБЕННОСТИ НАСТРОЙКИ ТНВД НА НАЧАЛО НАГНЕТАНИЯ И ЧЕРЕДОВАНИЯ ПОДАЧИ ТОПЛИВА 126
9 ИСПЫТАНИЕ И РЕГУЛИРОВКА ДИАГНОСТИРУЕМЫХ И ОТРЕМОНТИРОВАННЫХ ТНВД 130
91 Проверка и регулировка запаса хода рейки на выключение подачи топлива 130
92 Предварительная регулировка частоты вращения кулачкового вала ТНВД, соответствующей началу выключения подачи топлива 134
93 Проверка и регулировка величины давления топлива на входе в ТНВД 134
94 Проверка и регулировка общего уровня цикловых подач топлива секциями ТНВД при номинальной частоте вращения 134
95 Проверка и регулировка неравномерности номинальной цикловой подачи топлива секциями ТНВД 135
96 Проверка и регулировка величины средней цикловой подачи топлива секций при частоте вращения вала ТНВД, соответствующей режиму максимального крутящего момента двигателя 138
97 Проверка и регулировка пусковой подачи топлива 139
98 Проверка и регулировка неравномерности подачи топлива секциями насоса при частичной подаче 139
99 Проверка и регулировка величины подачи топлива в зависимости от давления воздуха в корректоре подачи топлива по наддуву 140
910 Проверка и регулировка частоты вращения кулачкового вала, соответствующей началу выключения и полному выключению подачи топлива регулятором 143
911 Регулировка частоты вращения кулачкового вала насоса, соответствующей полному выключению подачи топлива регулятором 143
912 Регулировка частоты вращения кулачкового вала насоса, соответствующей полному выключению пусковой подачи топлива регулятором 144
913 Проверка характеристики муфты опережения впрыска топлива 166
914 Ограничение величины пусковой подачи топлива секциями ТНВД 166
915 Заключительные операции 166
10 ОСОБЕННОСТИ УСТАНОВКИ ТОПЛИВНОЙ АППАРАТУРЫ НА ДВИГАТЕЛЬ 167
101 Монтаж топливного насоса высокого давления 167
102 Монтаж форсунки 170
11 ДЕФЕКТАЦИЯ, РЕМОНТ И РЕГУЛИРОВКА ФОРСУНОК 171
111 Дефектация форсунок в сборе 171
112 Разборка форсунок 174
113 Дефектация деталей форсунок 176
114 Восстановление деталей форсунки 177
115 Сборка форсунки 179
116 Обкатка, регулировка и испытание форсунки после ремонта 179
12 МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ДИАГНОСТИКИ И РЕМОНТА ДИЗЕЛЬНОЙ ТОПЛИВНОЙ АППАРАТУРЫ 181
121 Создание контрольной секции топливного насоса 187
122 Отбор распылителей к стендовому комплекту форсунок 189
123Отбор форсунок (без распылителей) для стендового комплекта 189
124 Отбор топливопроводов высокого давления для стендового комплекта форсунок 190
125 Обкатка отобранных форсунок и топливопроводов высокого давления 191
126 Создание контрольных форсунок 191
127 Создание стендового комплекта форсунок с топливопроводами высокого давления в сборе 192
13 ПРИЛОЖЕНИЕ №1 КАТАЛОГ ДЕТАЛЕЙ ТОПЛИВНОЙ АППАРАТУРЫ МОДЕЛЕЙ: 60, 80, 90 И ИХ МОДИФИКАЦИЙ 193
14 ПРИЛОЖЕНИЕ №2 КАТАЛОГ ДЕТАЛЕЙ ТОПЛИВНОЙ АППАРАТУРЫ ТИПА «КОМПАКТ 40» 224
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 253
ОГЛАВЛЕНИЕ 254
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Применяемость и комплектация ТНВД ":

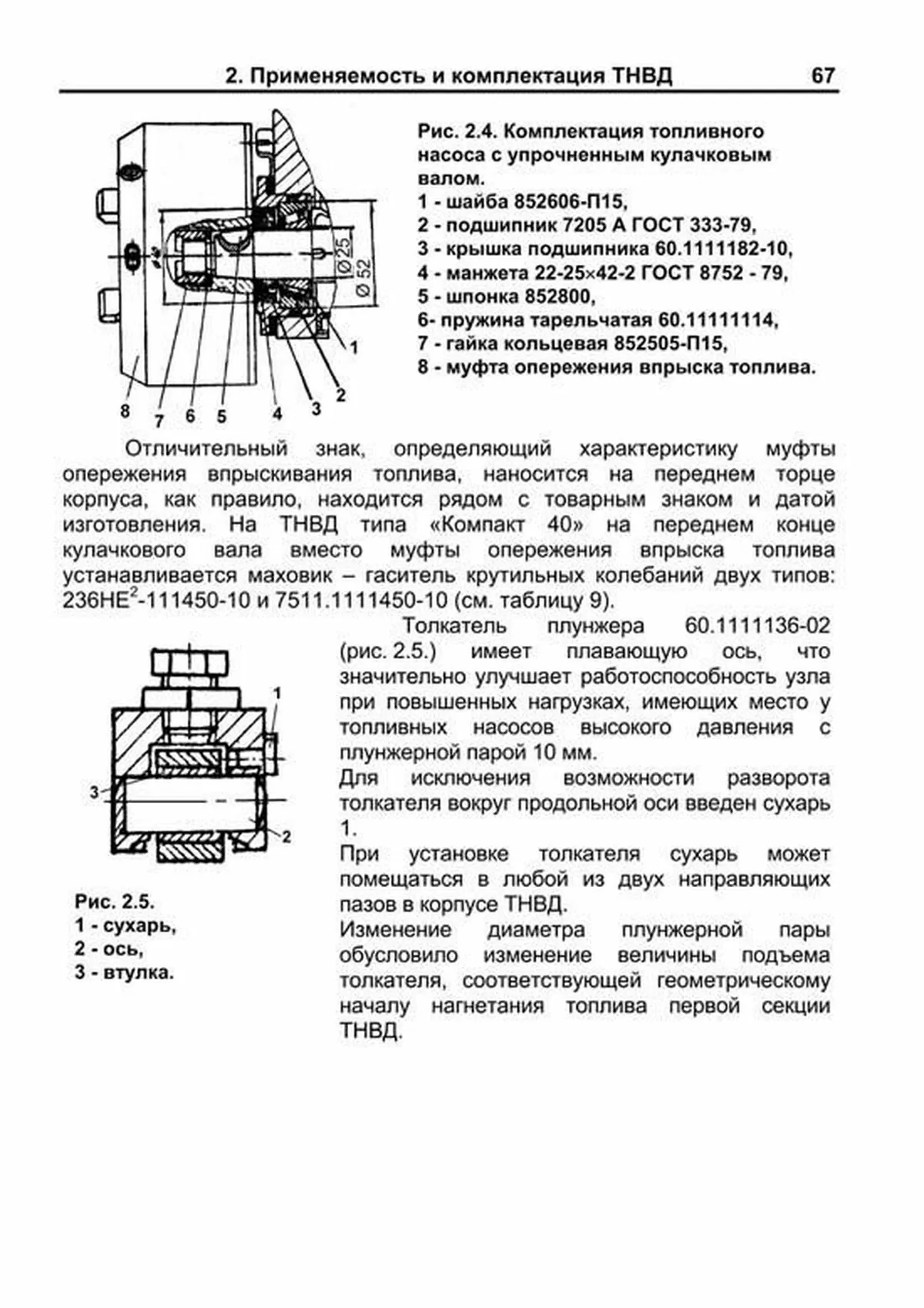

Рис 24 Комплектация топливного насоса с упрочненным кулачковым валом 1 шайба 852606-П15, 2 подшипник 7205 А ГОСТ 333-79, 3 крышка подшипника 601111182-10, 4 манжета 22-25?42-2 ГОСТ 8752 79, 5 шпонка 852800, 6пружина тарельчатая 6011111114, 7 гайка кольцевая 852505-П15, 8 муфта опережения впрыска топлива Отличительный знак, определяющий характеристику муфты опережения впрыскивания топлива, наносится на переднем торце корпуса, как правило, находится рядом с товарным знаком и датой изготовления На ТНВД типа «Компакт 40» на переднем конце кулачкового вала вместо муфты опережения впрыска топлива устанавливается маховик – гаситель крутильных колебаний двух типов: 236НЕ2-111450-10 и 75111111450-10 (см таблицу 9) Рис 25 1 сухарь, 2 ось, 3 втулка Толкатель плунжера 601111136-02 (рис 25) имеет плавающую ось, что значительно улучшает работоспособность узла при повышенных нагрузках, имеющих место у топливных насосов высокого давления с плунжерной парой 10 мм Для исключения возможности разворота толкателя вокруг продольной оси введен сухарь 1 При установке толкателя сухарь может помещаться в любой из двух направляющих пазов в корпусе ТНВД Изменение диаметра плунжерной пары обусловило изменение величины подъема толкателя, соответствующей геометрическому началу нагнетания топлива первой секции ТНВД Пример текста из раздела " Разборка, дефектация основных узлов и деталей ТНВД ":

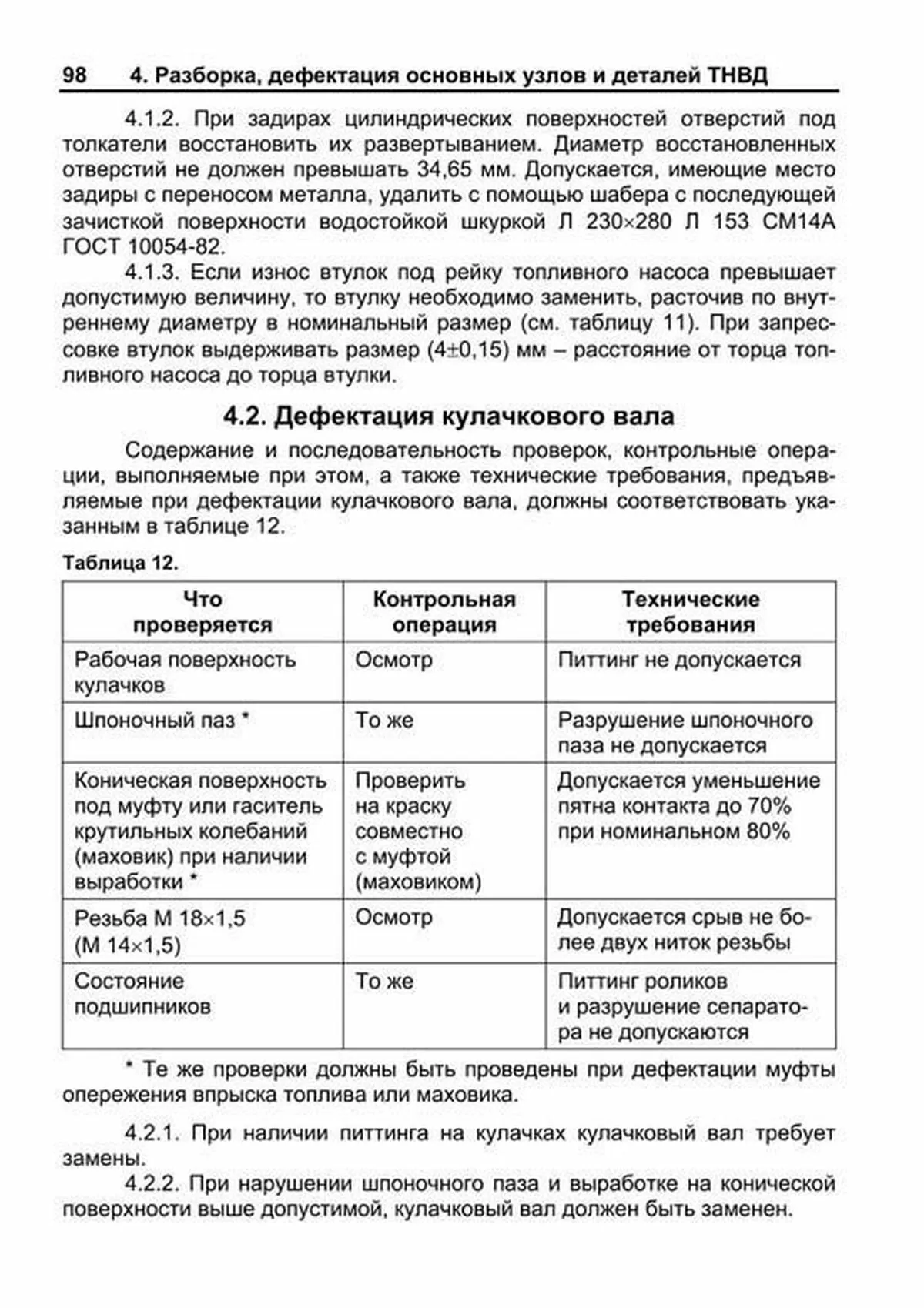

412 При задирах цилиндрических поверхностей отверстий под толкатели восстановить их развертыванием Диаметр восстановленных отверстий не должен превышать 34,65 мм Допускается, имеющие место задиры с переносом металла, удалить с помощью шабера с последующей зачисткой поверхности водостойкой шкуркой Л 230?280 Л 153 СМ14А ГОСТ 10054-82 413 Если износ втулок под рейку топливного насоса превышает допустимую величину, то втулку необходимо заменить, расточив по внутреннему диаметру в номинальный размер (см таблицу 11) При запрессовке втулок выдерживать размер (4?0,15) мм – расстояние от торца топливного насоса до торца втулки 42 Дефектация кулачкового вала и последовательность проверок, контрольные операции, выполняемые при этом, а также технические требования, предъявляемые при дефектации кулачкового вала, должны соответствовать указанным в таблице 12 Таблица 12 Что проверяется Контрольная операция Технические требования Рабочая поверхность кулачков Осмотр Питтинг не допускается Шпоночный паз * То же Разрушение шпоночного паза не допускается Коническая поверхность под муфту или гаситель крутильных колебаний (маховик) при наличии выработки * Проверить на краску совместно с муфтой (маховиком) Допускается уменьшение пятна контакта до 70% при номинальном 80% Резьба М 18?1,5 (М 14?1,5) Осмотр Допускается срыв не более двух ниток резьбы Состояние подшипников То же Питтинг роликов и разрушение сепаратора не допускаются * Те же проверки должны быть проведены при дефектации муфты опережения впрыска топлива или маховика 421 При наличии питтинга на кулачках кулачковый вал требует замены 422 При нарушении шпоночного паза и выработке на конической поверхности выше допустимой, кулачковый вал должен быть заменен Пример текста из раздела " Основные требования к сборке ТНВД ":

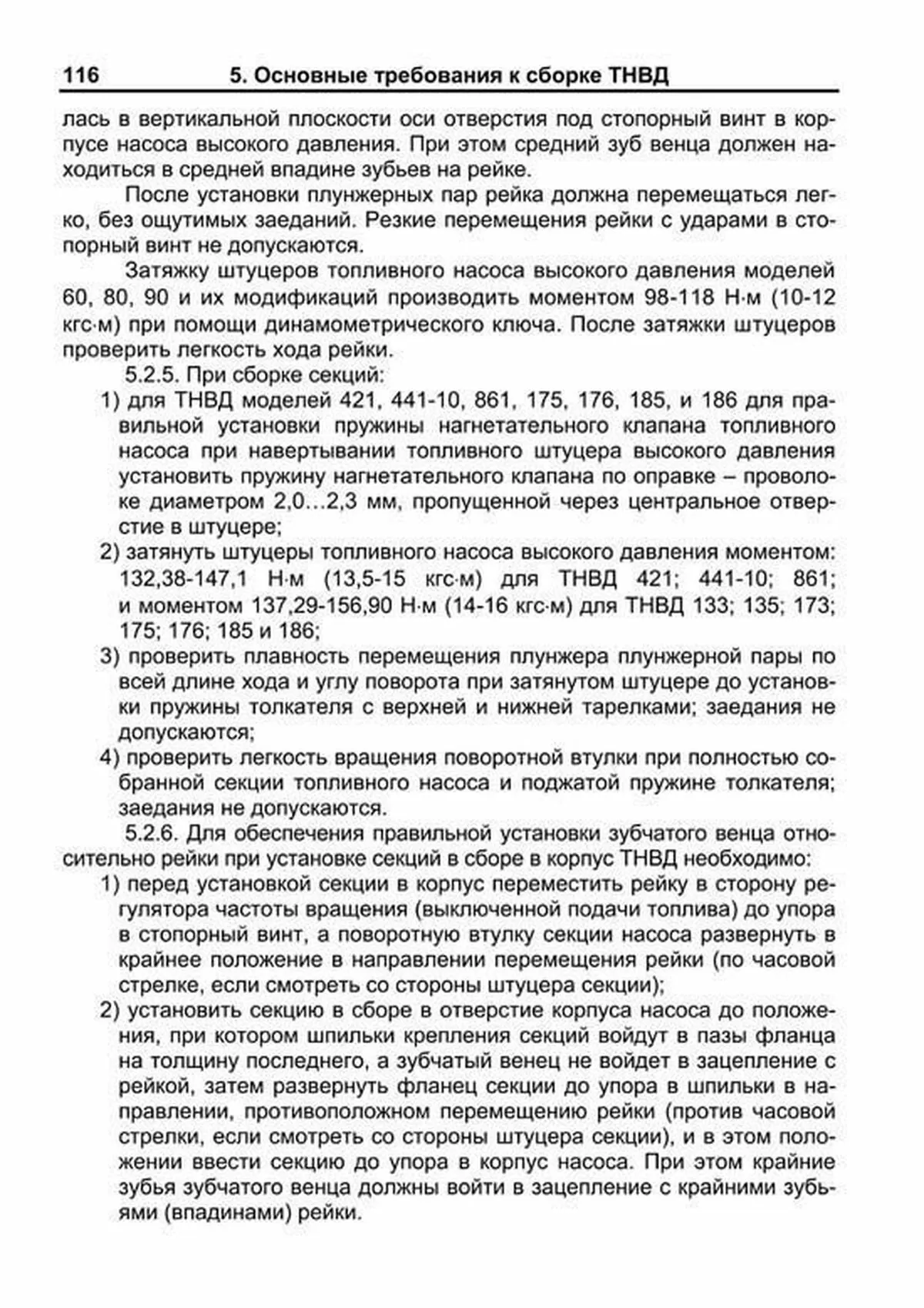

лась в вертикальной плоскости оси отверстия под стопорный винт в корпусе насоса высокого давления При этом средний зуб венца должен находиться в средней впадине зубьев на рейке После установки плунжерных пар рейка должна перемещаться легко, без ощутимых заеданий Резкие перемещения рейки с ударами в стопорный винт не допускаются Затяжку штуцеров топливного насоса высокого давления моделей 60, 80, 90 и их модификаций производить моментом 98-118 Н?м (10-12 кгс?м) при помощи динамометрического ключа После затяжки штуцеров проверить легкость хода рейки 525 При сборке секций: 1) для ТНВД моделей 421, 441-10, 861, 175, 176, 185, и 186 для правильной установки пружины нагнетательного клапана топливного насоса при навертывании топливного штуцера высокого давления установить пружину нагнетательного клапана по оправке – проволоке диаметром 2,0 2,3 мм, пропущенной через центральное отверстие в штуцере; 2) затянуть штуцеры топливного насоса высокого давления моментом: 132,38-147,1 Н?м (13,5-15 кгс?м) для ТНВД 421; 441-10; 861; и моментом 137,29-156,90 Н?м (14-16 кгс?м) для ТНВД 133; 135; 173; 175; 176; 185 и 186; 3) проверить плавность перемещения плунжера плунжерной пары по всей длине хода и углу поворота при затянутом штуцере до установки пружины толкателя с верхней и нижней тарелками; заедания не допускаются; 4) проверить легкость вращения поворотной втулки при полностью собранной секции топливного насоса и поджатой пружине толкателя; заедания не допускаются 526 Для обеспечения правильной установки зубчатого венца относительно рейки при установке секций в сборе в корпус ТНВД необходимо: 1) перед установкой секции в корпус переместить рейку в сторону регулятора частоты вращения (выключенной подачи топлива) до упора в стопорный винт, а поворотную втулку секции насоса развернуть в крайнее положение в направлении перемещения рейки (по часовой стрелке, если смотреть со стороны штуцера секции); 2) установить секцию в сборе в отверстие корпуса насоса до положения, при котором шпильки крепления секций войдут в пазы фланца на толщину последнего, а зубчатый венец не войдет в зацепление с рейкой, затем развернуть фланец секции до упора в шпильки в направлении, противоположном перемещению рейки (против часовой стрелки, если смотреть со стороны штуцера секции), и в этом положении ввести секцию до упора в корпус насоса При этом крайние зубья зубчатого венца должны войти в зацепление с крайними зубьями (впадинами) рейки Пример текста из раздела " Особенности настройки ТНВД ":

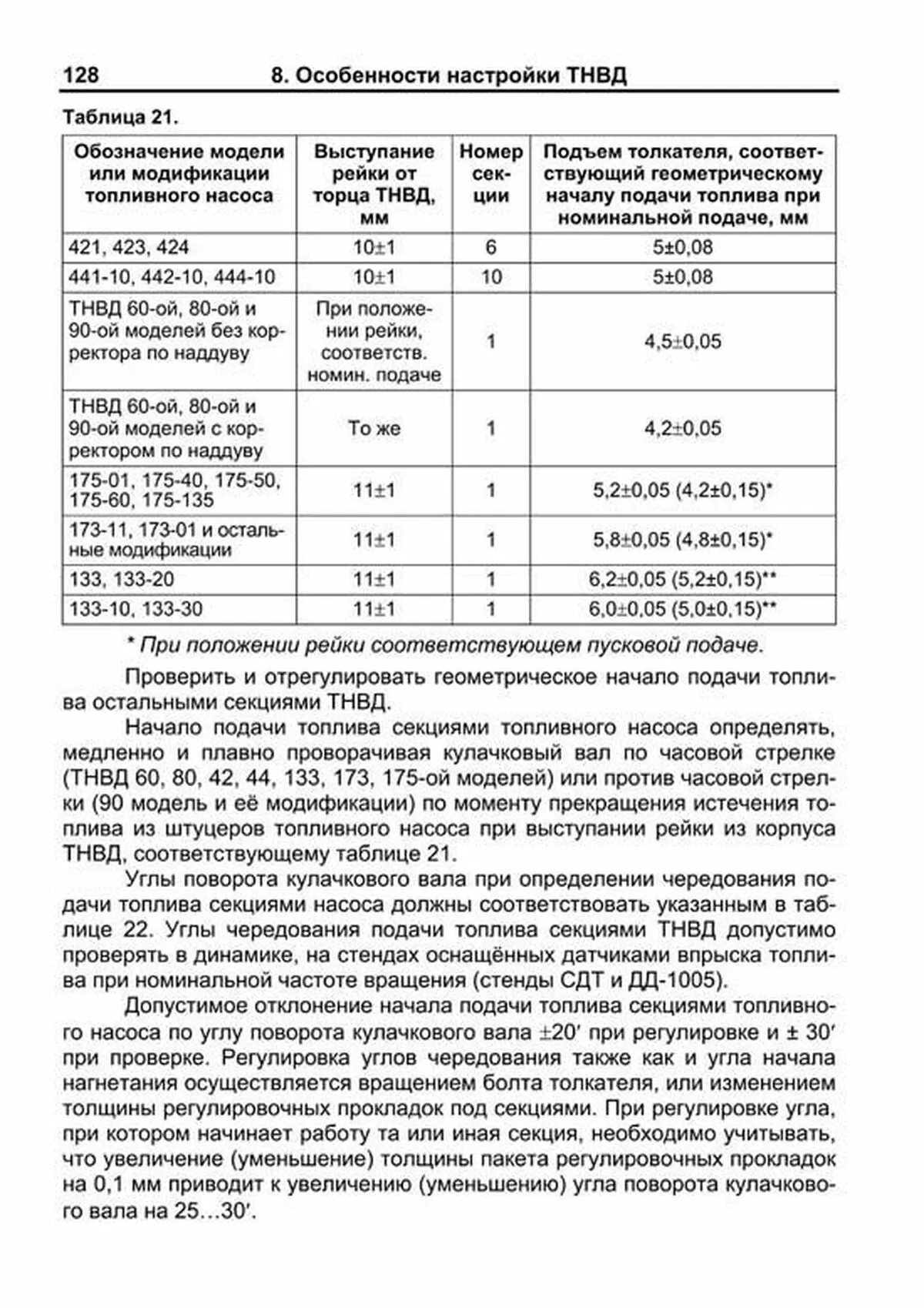

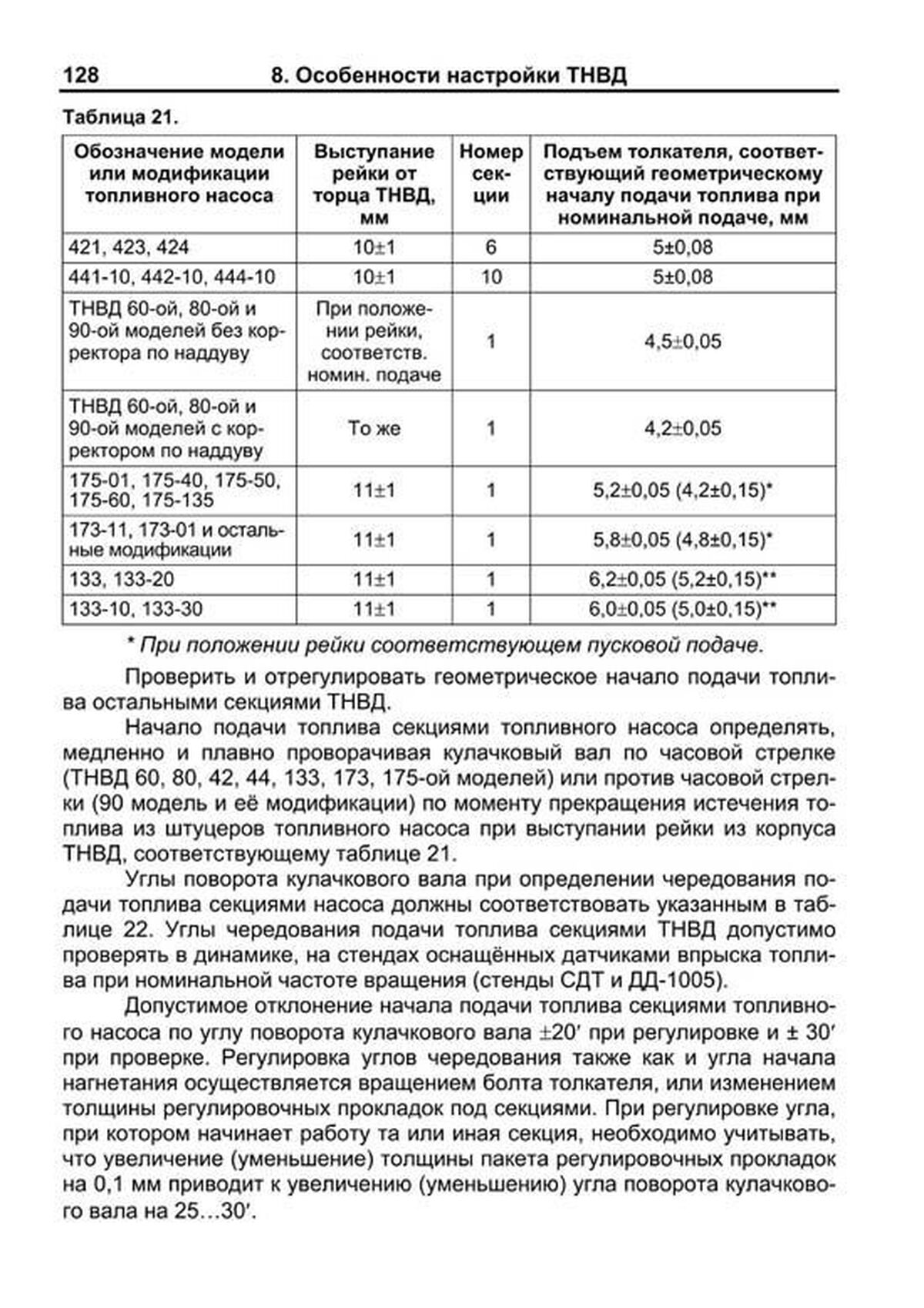

Таблица 21 Обозначение модели или модификации топливного насоса Выступание рейки от торца ТНВД, мм Номер секции Подъем толкателя, соответствующий геометрическому началу подачи топлива при номинальной подаче, мм 421, 423, 424 10?1 6 5±0,08 441-10, 442-10, 444-10 10?1 10 5±0,08 ТНВД 60-ой, 80-ой и 90-ой моделей без корректора по наддуву При положении рейки, соответств номин подаче 1 4,5?0,05 ТНВД 60-ой, 80-ой и 90-ой моделей с корректором по наддуву То же 1 4,2?0,05 175-01, 175-40, 175-50, 175-60, 175-135 11?1 1 5,2?0,05 (4,2±0,15)* 173-11, 173-01 и остальные модификации 11?1 1 5,8?0,05 (4,8±0,15)* 133, 133-20 11?1 1 6,2?0,05 (5,2±0,15)** 133-10, 133-30 11?1 1 6,0?0,05 (5,0±0,15)** * При положении рейки соответствующем пусковой подаче Проверить и отрегулировать геометрическое начало подачи топлива остальными секциями ТНВД Начало подачи топлива секциями топливного насоса определять, медленно и плавно проворачивая кулачковый вал по часовой стрелке (ТНВД 60, 80, 42, 44, 133, 173, 175-ой моделей) или против часовой стрелки (90 модель и её модификации) по моменту прекращения истечения топлива из штуцеров топливного насоса при выступании рейки из корпуса ТНВД, соответствующему таблице 21 Углы поворота кулачкового вала при определении чередования подачи топлива секциями насоса должны соответствовать указанным в таблице 22 Углы чередования подачи топлива секциями ТНВД допустимо проверять в динамике, на стендах оснащённых датчиками впрыска топлива при номинальной частоте вращения (стенды СДТ и ДД-1005) Допустимое отклонение начала подачи топлива секциями топливного насоса по углу поворота кулачкового вала ?20? при регулировке и ± 30? при проверке Регулировка углов чередования также как и угла начала нагнетания осуществляется вращением болта толкателя, или изменением толщины регулировочных прокладок под секциями При регулировке угла, при котором начинает работу та или иная секция, необходимо учитывать, что увеличение (уменьшение) толщины пакета регулировочных прокладок на 0,1 мм приводит к увеличению (уменьшению) угла поворота кулачкового вала на 25 30? Пример текста из раздела " Дефектация, ремонт и регулировка форсунок ":

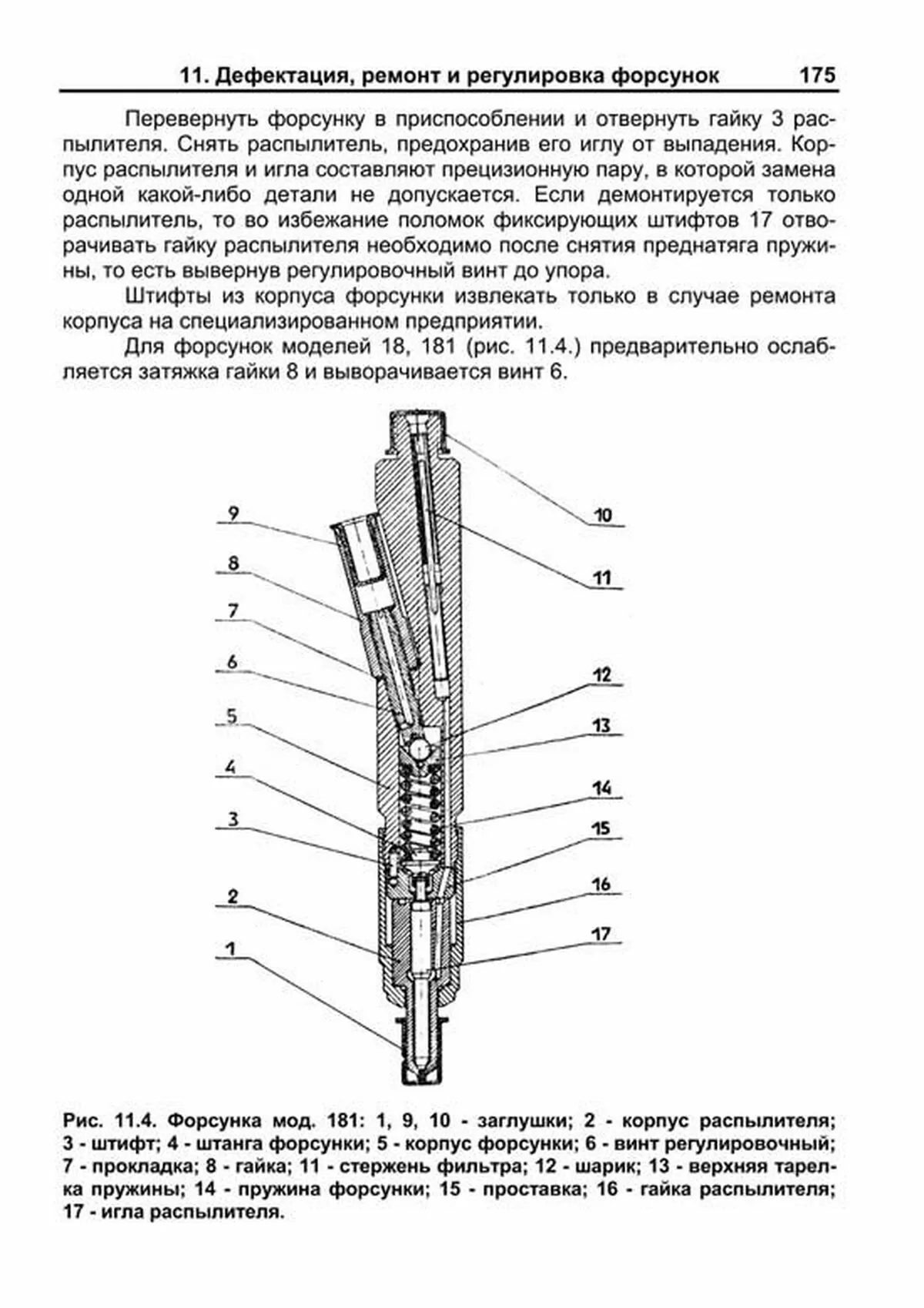

Перевернуть форсунку в приспособлении и отвернуть гайку 3 распылителя Снять распылитель, предохранив его иглу от выпадения Корпус распылителя и игла составляют прецизионную пару, в которой замена одной какой-либо детали не допускается Если демонтируется только распылитель, то во избежание поломок фиксирующих штифтов 17 отворачивать гайку распылителя необходимо после снятия преднатяга пружины, то есть вывернув регулировочный винт до упора Штифты из корпуса форсунки извлекать только в случае ремонта корпуса на специализированном предприятии Для форсунок моделей 18, 181 (рис 114) предварительно ослабляется затяжка гайки 8 и выворачивается винт 6 Рис 114 Форсунка мод 181: 1, 9, 10 заглушки; 2 корпус распылителя; 3 штифт; 4 штанга форсунки; 5 корпус форсунки; 6 винт регулировочный; 7 прокладка; 8 гайка; 11 стержень фильтра; 12 шарик; 13 верхняя тарелка пружины; 14 пружина форсунки; 15 проставка; 16 гайка распылителя; 17 игла распылителя
<
