Книга: Бензиновые двигатели MITSUBISHI (4G63 / 4G64 / 4G63-Turbo) / HYUNDAI (G4JP / G4JS) руководство по ремонту, электросхемы, руководство по техническому обслуживанию | Легион-Aвтодата
-30%
Книга: Бензиновые двигатели MITSUBISHI (4G63 / 4G64 / 4G63-Turbo) / HYUNDAI (G4JP / G4JS) рем., то | Легион-Aвтодата
Книга: Бензиновые двигатели MITSUBISHI (4G63 / 4G64 / 4G63-Turbo) / HYUNDAI (G4JP / G4JS) рем., то | Легион-Aвтодата
Книга: Бензиновые двигатели MITSUBISHI (4G63 / 4G64 / 4G63-Turbo) / HYUNDAI (G4JP / G4JS) рем., то | Легион-Aвтодата
Книга: Бензиновые двигатели MITSUBISHI (4G63 / 4G64 / 4G63-Turbo) / HYUNDAI (G4JP / G4JS) рем., то | Легион-Aвтодата
Книга: Бензиновые двигатели MITSUBISHI (4G63 / 4G64 / 4G63-Turbo) / HYUNDAI (G4JP / G4JS) рем., то | Легион-Aвтодата
Книга: Бензиновые двигатели MITSUBISHI (4G63 / 4G64 / 4G63-Turbo) / HYUNDAI (G4JP / G4JS) рем., то | Легион-Aвтодата
Артикул
7019608
ISBN
978-5-88850-357-7
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
328
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
2.0; 2.4
Данное издание содержит в себе полную информацию по техническому обслуживанию и ремонту, а также эксплуатации бензиновых двигателей Mitsubishi 4G63 (2,0 л.), 4G64 (2,4 л.), 4G63-Turbo (2,0 л.), Hyundai G4JP (2,0 л.), G4JS (2,4 л.), которыми комплектовались автомобили моделей Mitsubishi RVR, Chariot, Space Wagon, Galant, Space Runner, Eclipse, Airtrek, Outlander, Lancer IX, Lancer Evolution, Pajero, L200, Delica; Hyundai Sonata, Trajet, Santa Fe; Kia Sorento; Great Wall Hover; Chery Tiggo, CrossEastar; Derways Shuttle, Aurora; ZX Landmark, Grandtiger.

Приводятся максимально подробные сведения по ремонту, регулировке двигателей, самодиагностике систем, проверке напряжения на выводах электроблоков. Отдельно представлены электрического оборудования.

В книге разбираются возможные неполадки, причины и способы быстрого устранения, приведены сопрягаемые размеры основных деталей двигателей и пределы допустимого износа, рабочие материалы и смазочные жидкости, рекомендованные производителем.

Книга окажет всестороннюю поддержку владельцам автомобилей, оборудованных перечисленными дизельными двигателями, а также профессиональным механикам, работающим на автосервисах и в ремонтных мастерских.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

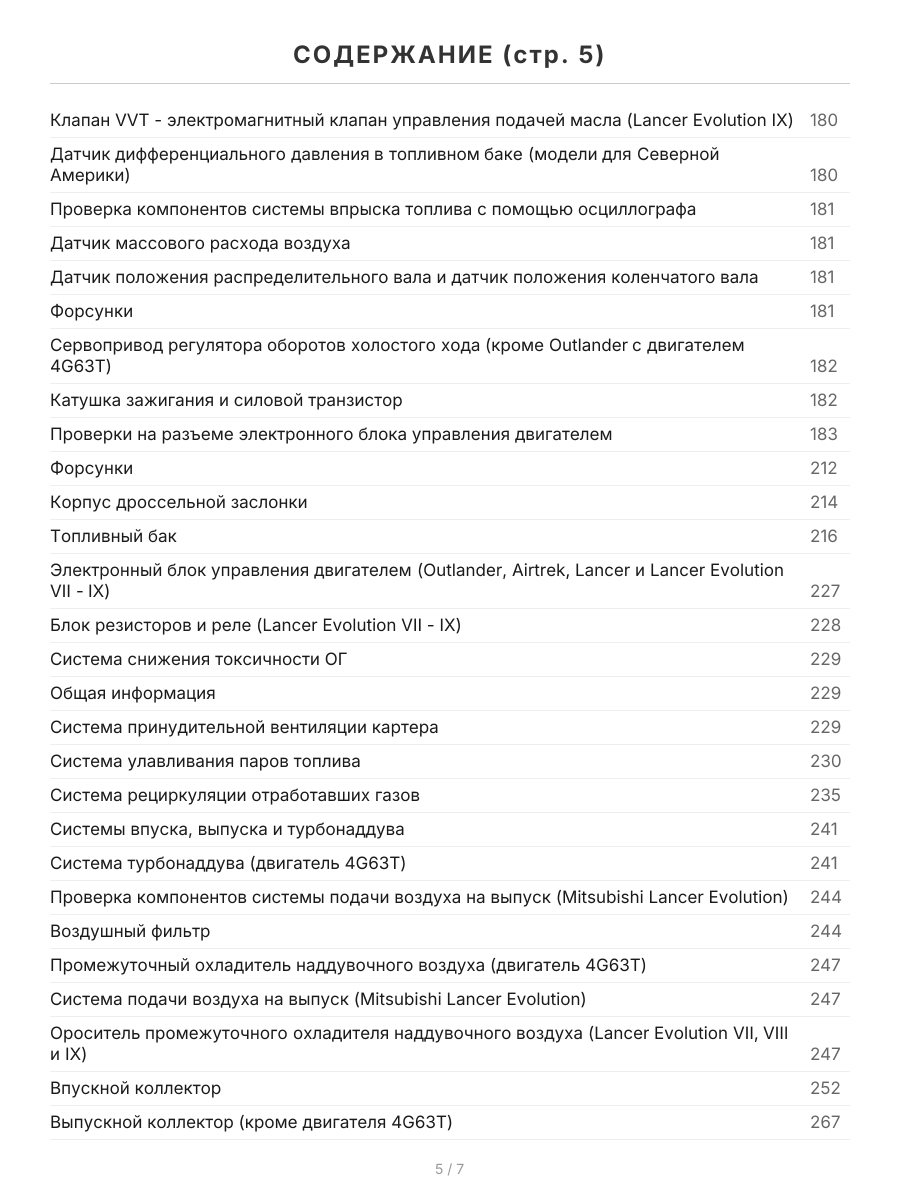

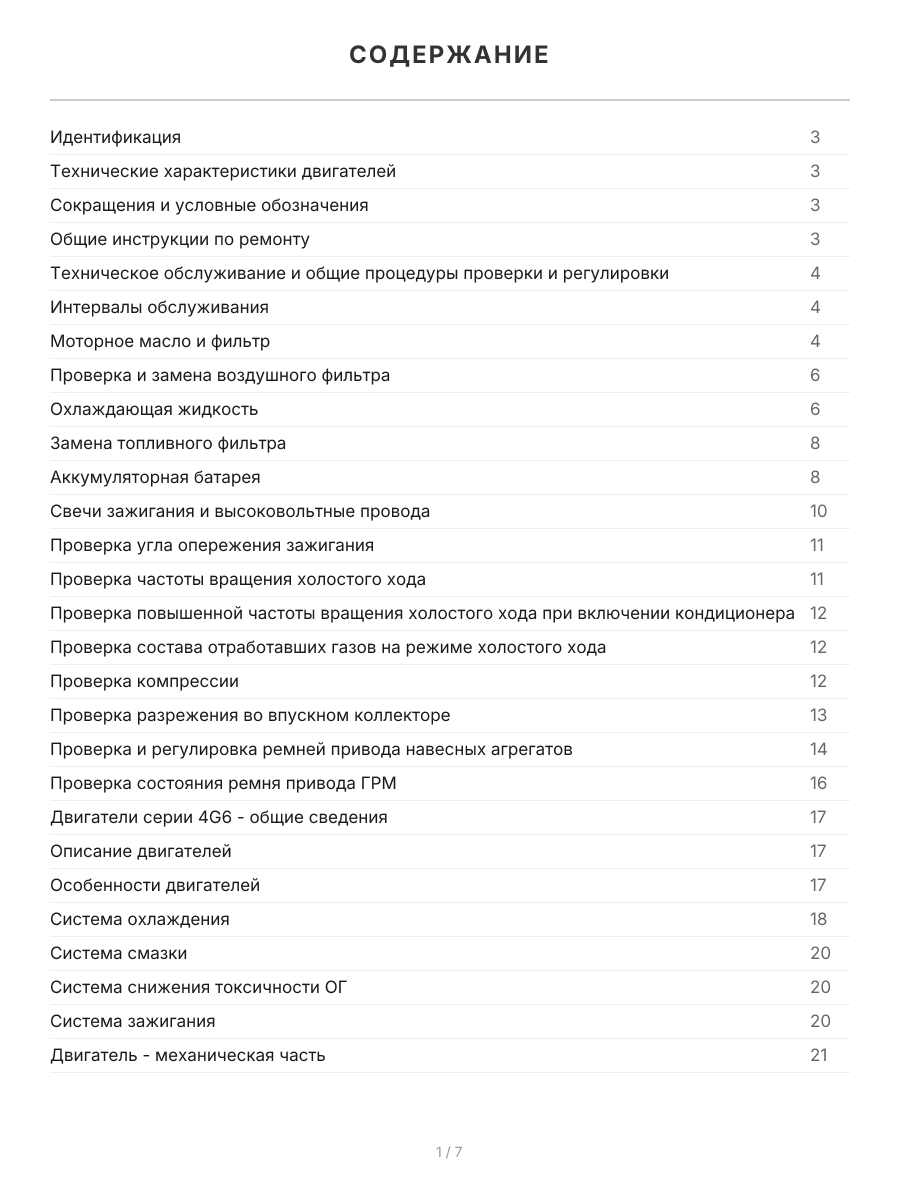

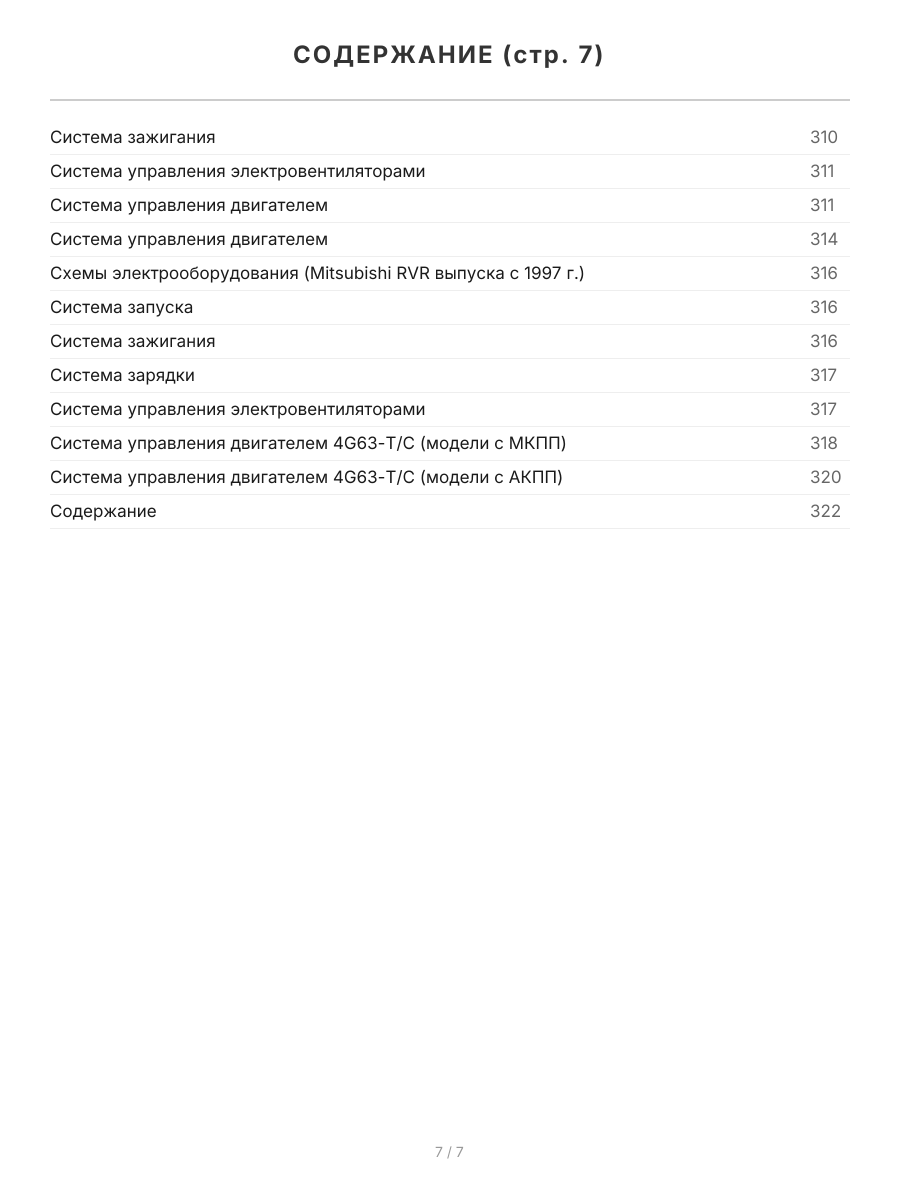

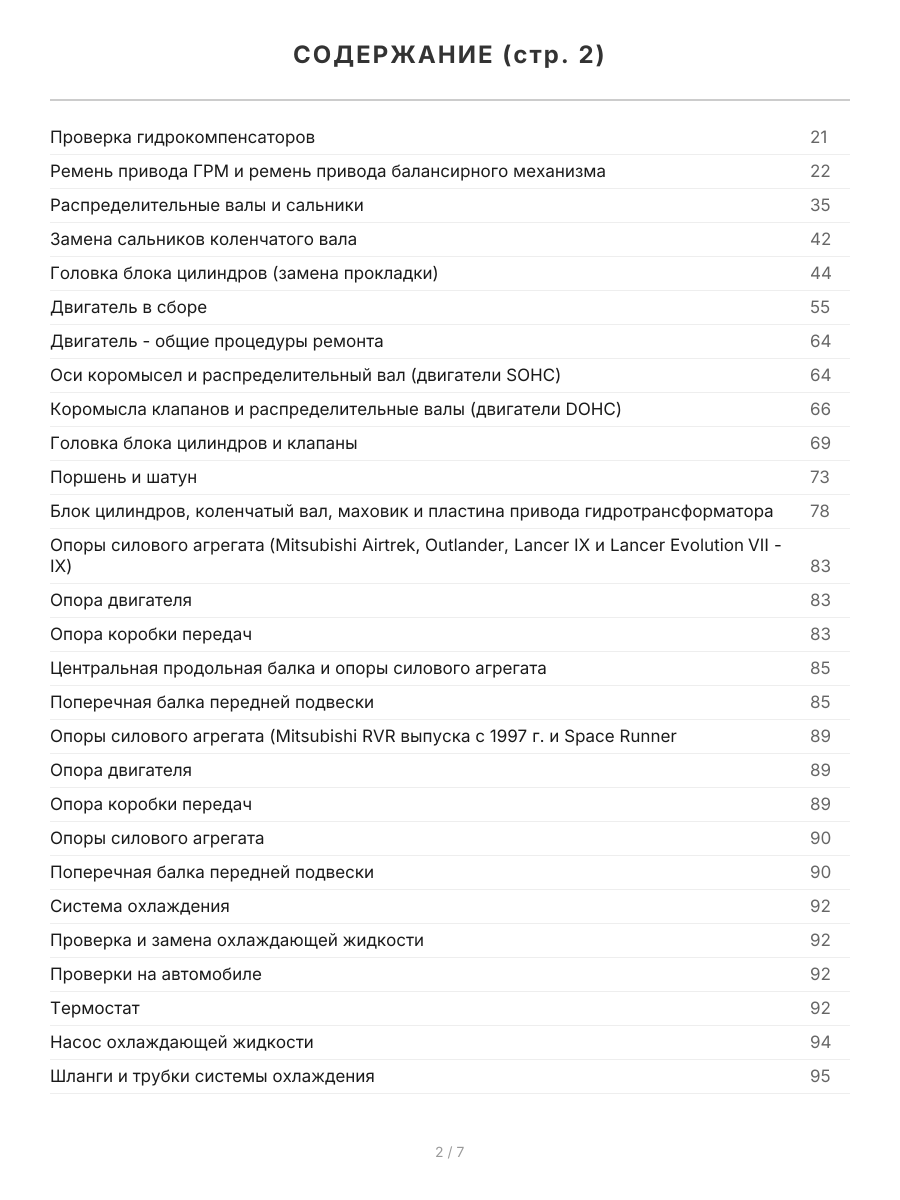

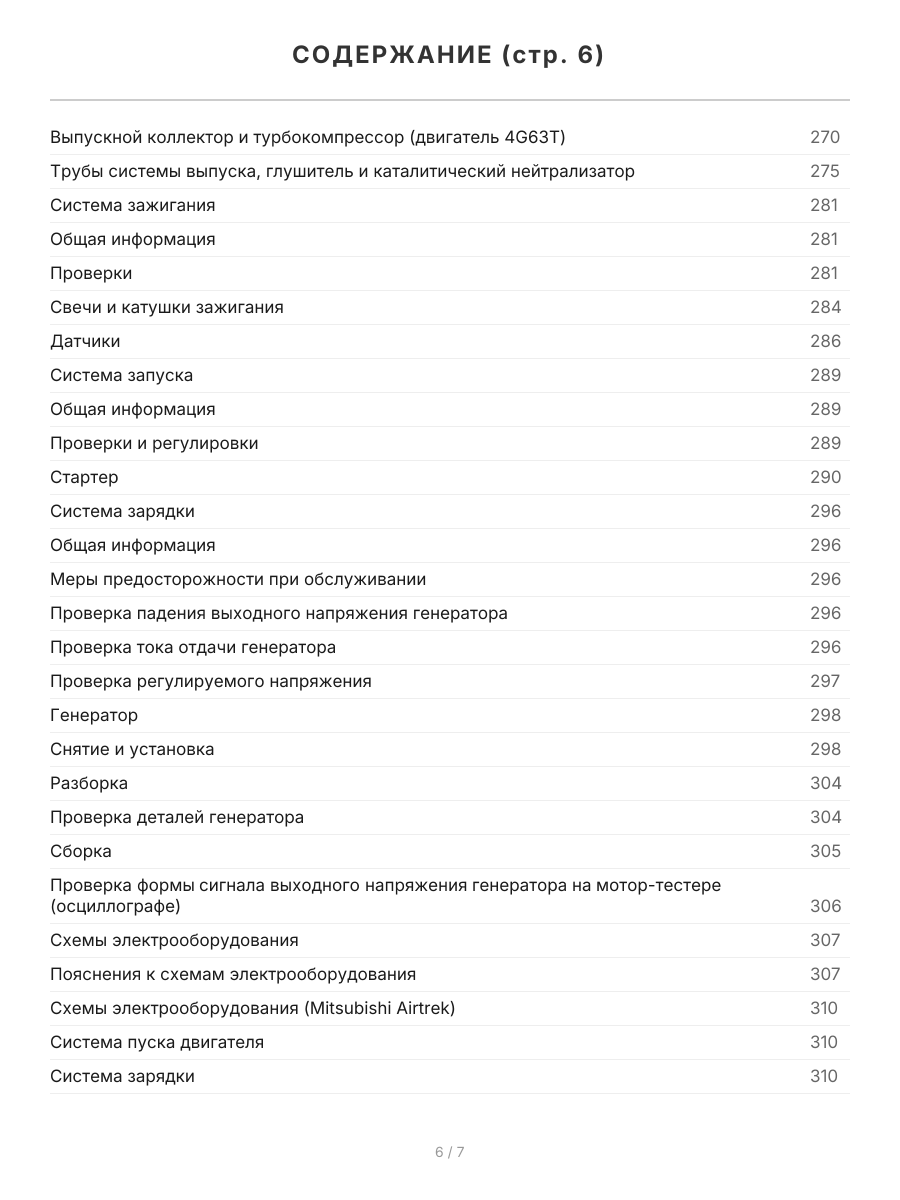

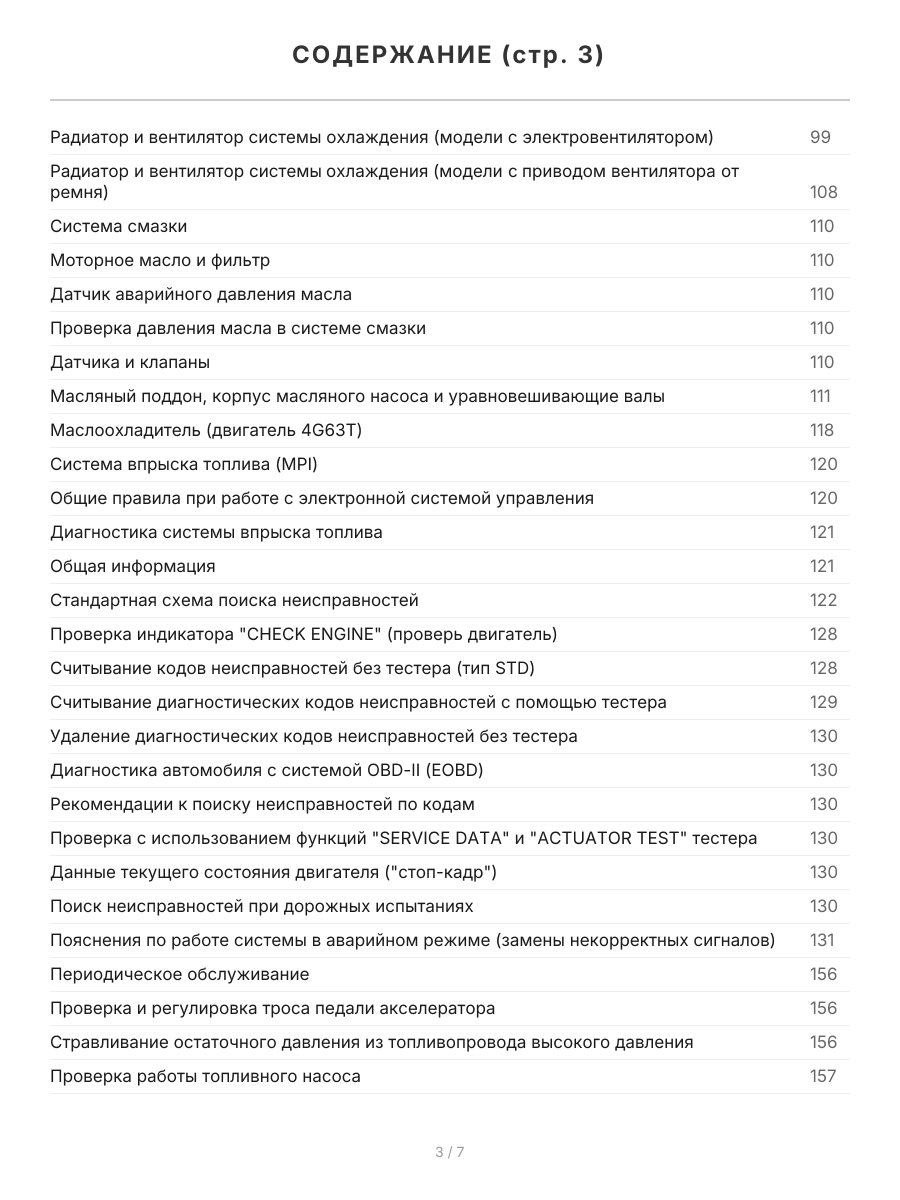

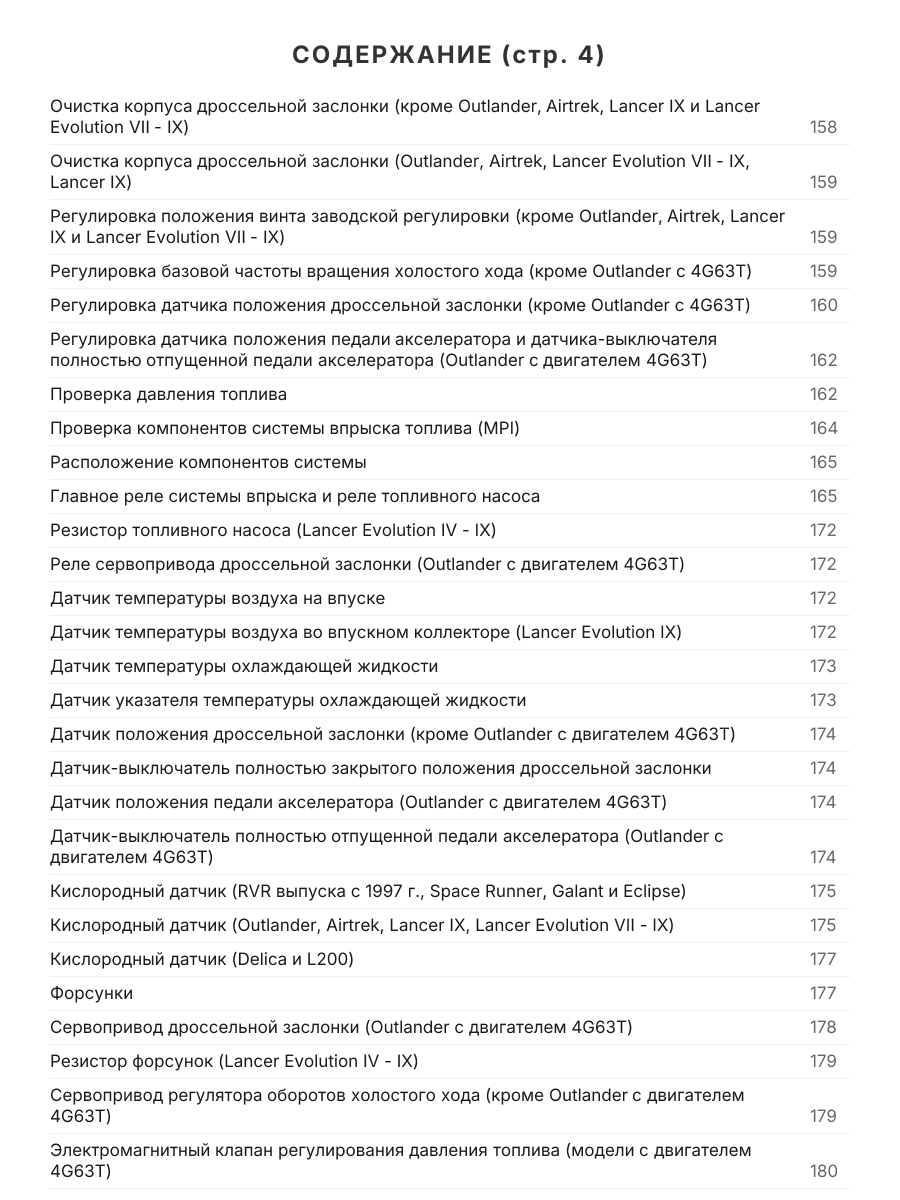

Оглавление
Идентификация 3
Технические характеристики двигателей 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 3
Техническое обслуживание и общие процедуры проверки и регулировки 4
Интервалы обслуживания 4
Моторное масло и фильтр 4
Проверка и замена воздушного фильтра 6
Охлаждающая жидкость 6
Замена топливного фильтра 8
Аккумуляторная батарея 8
Свечи зажигания и высоковольтные провода 10
Проверка угла опережения зажигания 11
Проверка частоты вращения холостого хода 11
Проверка повышенной частоты вращения холостого хода при включении кондиционера 12
Проверка состава отработавших газов на режиме холостого хода 12
Проверка компрессии 12
Проверка разрежения во впускном коллекторе 13
Проверка и регулировка ремней привода навесных агрегатов 14
Проверка состояния ремня привода ГРМ 16
Двигатели серии 4G6 - общие сведения 17
Описание двигателей 17
Особенности двигателей 17
Система охлаждения 18
Система смазки 20
Система снижения токсичности ОГ 20
Система зажигания 20
Двигатель - механическая часть 21
Проверка гидрокомпенсаторов 21
Ремень привода ГРМ и ремень привода балансирного механизма 22
Распределительные валы и сальники 35
Замена сальников коленчатого вала 42
Головка блока цилиндров (замена прокладки) 44
Двигатель в сборе 55
Двигатель - общие процедуры ремонта 64
Оси коромысел и распределительный вал (двигатели SOHC) 64
Коромысла клапанов и распределительные валы (двигатели DOHC) 66
Головка блока цилиндров и клапаны 69
Поршень и шатун 73
Блок цилиндров, коленчатый вал, маховик и пластина привода гидротрансформатора 78
Опоры силового агрегата (Mitsubishi Airtrek, Outlander, Lancer IX и Lancer Evolution VII - IX) 83
Опора двигателя 83
Опора коробки передач 83
Центральная продольная балка и опоры силового агрегата 85
Поперечная балка передней подвески 85
Опоры силового агрегата (Mitsubishi RVR выпуска с 1997 г и Space Runner 89
Опора двигателя 89
Опора коробки передач 89
Опоры силового агрегата 90
Поперечная балка передней подвески 90
Система охлаждения 92
Проверка и замена охлаждающей жидкости 92
Проверки на автомобиле 92
Термостат 92
Насос охлаждающей жидкости 94
Шланги и трубки системы охлаждения 95
Радиатор и вентилятор системы охлаждения (модели с электровентилятором) 99
Радиатор и вентилятор системы охлаждения (модели с приводом вентилятора от ремня) 108
Система смазки 110
Моторное масло и фильтр 110
Датчик аварийного давления масла 110
Проверка давления масла в системе смазки 110
Датчика и клапаны 110
Масляный поддон, корпус масляного насоса и уравновешивающие валы 111
Маслоохладитель (двигатель 4G63T) 118
Система впрыска топлива (MPI) 120
Общие правила при работе с электронной системой управления 120
Диагностика системы впрыска топлива 121
Общая информация 121
Стандартная схема поиска неисправностей 122
Проверка индикатора "CHECK ENGINE" (проверь двигатель) 128
Считывание кодов неисправностей без тестера (тип STD) 128
Считывание диагностических кодов неисправностей с помощью тестера 129
Удаление диагностических кодов неисправностей без тестера 130
Диагностика автомобиля с системой OBD-II (EOBD) 130
Рекомендации к поиску неисправностей по кодам 130
Проверка с использованием функций "SERVICE DATA" и "ACTUATOR TEST" тестера 130
Данные текущего состояния двигателя ("стоп-кадр") 130
Поиск неисправностей при дорожных испытаниях 130
Пояснения по работе системы в аварийном режиме (замены некорректных сигналов) 131
Периодическое обслуживание 156
Проверка и регулировка троса педали акселератора 156
Стравливание остаточного давления из топливопровода высокого давления 156
Проверка работы топливного насоса 157
Очистка корпуса дроссельной заслонки (кроме Outlander, Airtrek, Lancer IX и Lancer Evolution VII - IX) 158
Очистка корпуса дроссельной заслонки (Outlander, Airtrek, Lancer Evolution VII - IX, Lancer IX) 159
Регулировка положения винта заводской регулировки (кроме Outlander, Airtrek, Lancer IX и Lancer Evolution VII - IX) 159
Регулировка базовой частоты вращения холостого хода (кроме Outlander с 4G63T) 159
Регулировка датчика положения дроссельной заслонки (кроме Outlander с 4G63T) 160
Регулировка датчика положения педали акселератора и датчика-выключателя полностью отпущенной педали акселератора (Outlander с двигателем 4G63Т) 162
Проверка давления топлива 162
Проверка компонентов системы впрыска топлива (MPI) 164
Расположение компонентов системы 165
Главное реле системы впрыска и реле топливного насоса 165
Резистор топливного насоса (Lancer Evolution IV - IX) 172
Реле сервопривода дроссельной заслонки (Outlander с двигателем 4G63T) 172
Датчик температуры воздуха на впуске 172
Датчик температуры воздуха во впускном коллекторе (Lancer Evolution IX) 172
Датчик температуры охлаждающей жидкости 173
Датчик указателя температуры охлаждающей жидкости 173
Датчик положения дроссельной заслонки (кроме Outlander с двигателем 4G63T) 174
Датчик-выключатель полностью закрытого положения дроссельной заслонки 174
Датчик положения педали акселератора (Outlander с двигателем 4G63T) 174
Датчик-выключатель полностью отпущенной педали акселератора (Outlander с двигателем 4G63T) 174
Кислородный датчик (RVR выпуска с 1997 г, Space Runner, Galant и Eclipse) 175
Кислородный датчик (Outlander, Airtrek, Lancer IX, Lancer Evolution VII - IX) 175
Кислородный датчик (Delica и L200) 177
Форсунки 177
Сервопривод дроссельной заслонки (Outlander с двигателем 4G63T) 178
Резистор форсунок (Lancer Evolution IV - IX) 179
Сервопривод регулятора оборотов холостого хода (кроме Outlander с двигателем 4G63T) 179
Электромагнитный клапан регулирования давления топлива (модели с двигателем 4G63T) 180
Клапан VVT - электромагнитный клапан управления подачей масла (Lancer Evolution IX) 180
Датчик дифференциального давления в топливном баке (модели для Северной Америки) 180
Проверка компонентов системы впрыска топлива с помощью осциллографа 181
Датчик массового расхода воздуха 181
Датчик положения распределительного вала и датчик положения коленчатого вала 181
Форсунки 181
Сервопривод регулятора оборотов холостого хода (кроме Outlander с двигателем 4G63T) 182
Катушка зажигания и силовой транзистор 182
Проверки на разъеме электронного блока управления двигателем 183
Форсунки 212
Корпус дроссельной заслонки 214
Топливный бак 216
Электронный блок управления двигателем (Outlander, Airtrek, Lancer и Lancer Evolution VII - IX) 227
Блок резисторов и реле (Lancer Evolution VII - IX) 228
Система снижения токсичности ОГ 229
Общая информация 229
Система принудительной вентиляции картера 229
Система улавливания паров топлива 230
Система рециркуляции отработавших газов 235
Системы впуска, выпуска и турбонаддува 241
Система турбонаддува (двигатель 4G63Т) 241
Проверка компонентов системы подачи воздуха на выпуск (Mitsubishi Lancer Evolution) 244

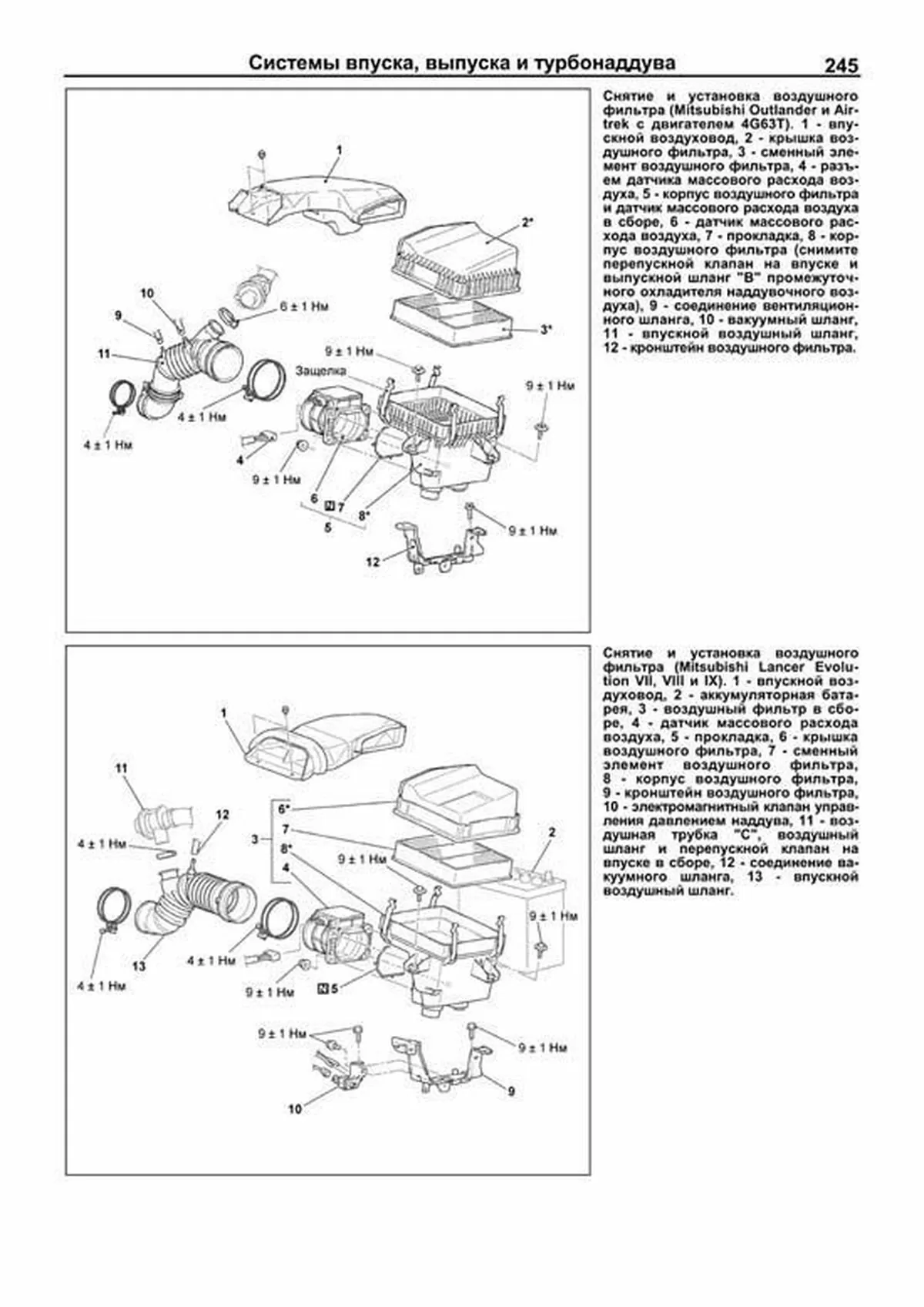

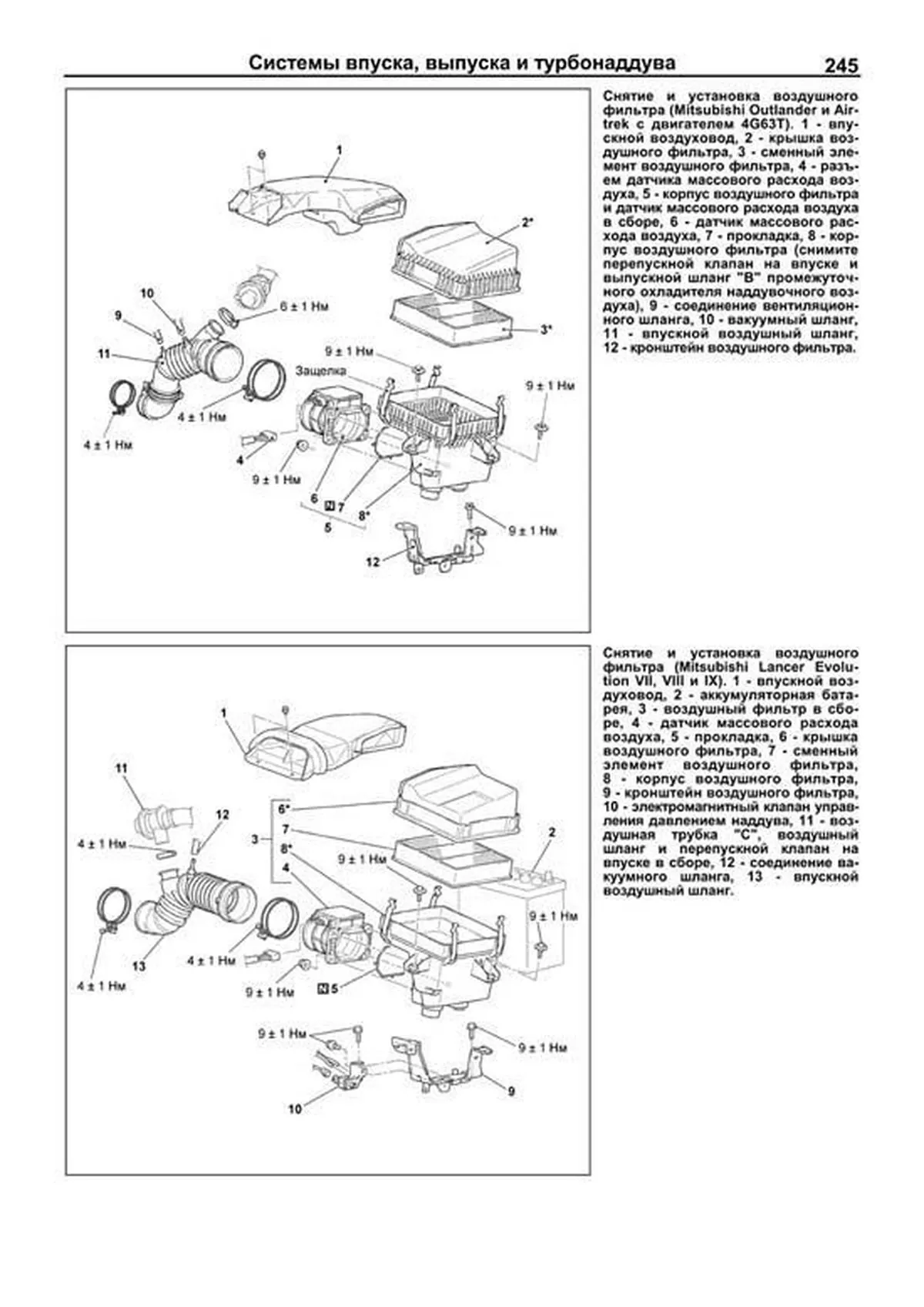

Воздушный фильтр 244
Промежуточный охладитель наддувочного воздуха (двигатель 4G63T) 247
Система подачи воздуха на выпуск (Mitsubishi Lancer Evolution) 247
Ороситель промежуточного охладителя наддувочного воздуха (Lancer Evolution VII, VIII и IX) 247
Впускной коллектор 252
Выпускной коллектор (кроме двигателя 4G63T) 267
Выпускной коллектор и турбокомпрессор (двигатель 4G63T) 270
Трубы системы выпуска, глушитель и каталитический нейтрализатор 275
Система зажигания 281
Общая информация 281
Проверки 281
Свечи и катушки зажигания 284
Датчики 286
Система запуска 289
Общая информация 289
Проверки и регулировки 289
Стартер 290
Система зарядки 296
Общая информация 296
Меры предосторожности при обслуживании 296
Проверка падения выходного напряжения генератора 296
Проверка тока отдачи генератора 296
Проверка регулируемого напряжения 297
Генератор 298
Снятие и установка 298
Разборка 304
Проверка деталей генератора 304
Сборка 305
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 306
Схемы электрооборудования 307
Пояснения к схемам электрооборудования 307
Схемы электрооборудования (Mitsubishi Airtrek) 310
Система пуска двигателя 310
Система зарядки 310
Система зажигания 310
Система управления электровентиляторами 311
Система управления двигателем 311
Система управления двигателем 314
Схемы электрооборудования (Mitsubishi RVR выпуска с 1997 г) 316
Система запуска 316
Система зажигания 316
Система зарядки 317
Система управления электровентиляторами 317
Система управления двигателем 4G63-T/C (модели с МКПП) 318
Система управления двигателем 4G63-T/C (модели с АКПП) 320
322

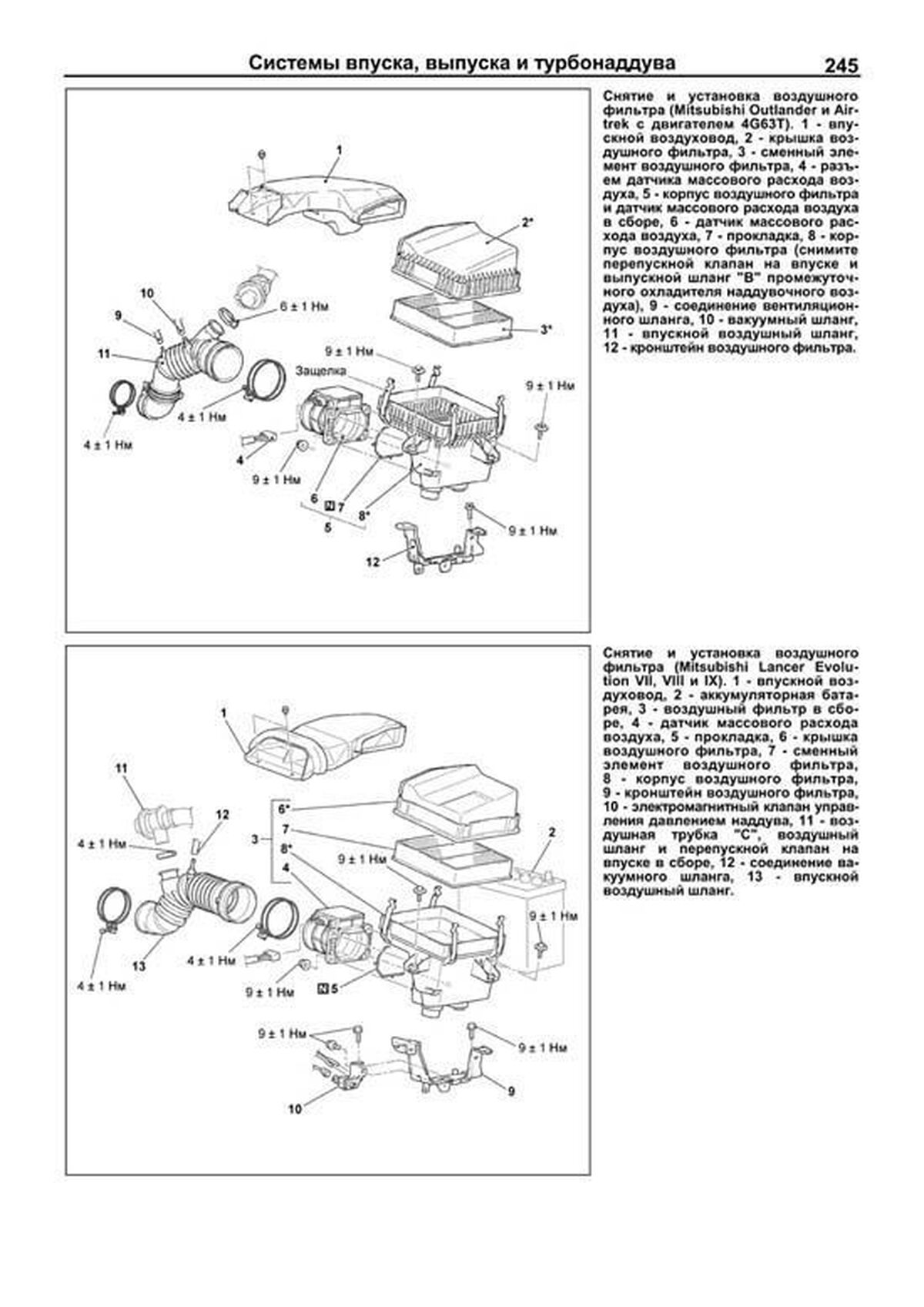

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

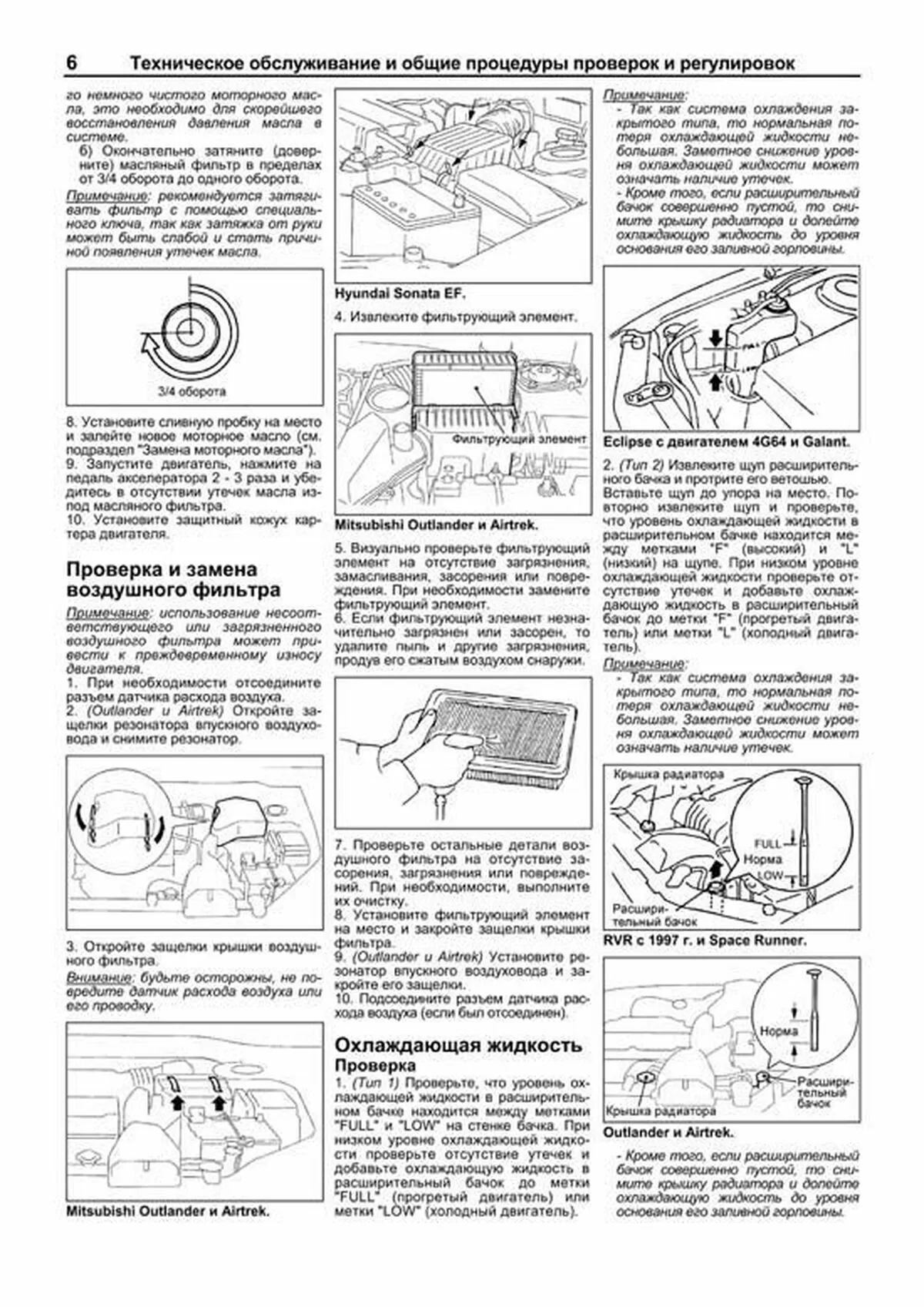

Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ":
немного чистого моторного масла, это необходимо для скорейшего восстановления давления масла в системе б) Окончательно затяните (доверните) масляный фильтр в пределах от 3/4 оборота до одного оборота Примечание: рекомендуется затягивать фильтр с помощью специального ключа, так как затяжка от руки может быть слабой и стать причиной появления утечек масла 8 Установите сливную пробку на место и залейте новое моторное масло (см подраздел "Замена моторного масла") 9 Запустите двигатель, нажмите на педаль акселератора 2 3 раза и убедитесь в отсутствии утечек масла изпод масляного фильтра 10 Установите защитный кожух картера двигателя Проверка и замена воздушного фильтра Примечание: использование несоответствующего или загрязненного воздушного фильтра может привести к преждевременному износу двигателя 1 При необходимости отсоедините разъем датчика расхода воздуха 2 (Outlander и Airtrek) Откройте защелки резонатора впускного воздуховода и снимите резонатор 3 Откройте защелки крышки воздушного фильтра Внимание: будьте осторожны, не повредите датчик расхода воздуха или его проводку Mitsubishi Outlander и Airtrek Hyundai Sonata EF 4 Извлеките фильтрующий элемент Mitsubishi Outlander и Airtrek 5 Визуально проверьте фильтрующий элемент на отсутствие загрязнения, замасливания, засорения или повреждения При необходимости замените фильтрующий элемент 6 Если фильтрующий элемент незначительно загрязнен или засорен, то удалите пыль и другие загрязнения, продув его сжатым воздухом снаружи 7 Проверьте остальные детали воздушного фильтра на отсутствие засорения, загрязнения или повреждений При необходимости, выполните их очистку 8 Установите фильтрующий элемент на место и закройте защелки крышки фильтра 9 (Outlander и Airtrek) Установите резонатор впускного воздуховода и закройте его защелки 10 Подсоедините разъем датчика расхода воздуха (если был отсоединен) Охлаждающая жидкость Проверка 1 (Тип 1) Проверьте, что уровень охлаждающей жидкости в расширительном бачке находится между метками "FULL" и "LOW" на стенке бачка При низком уровне охлаждающей жидкости проверьте отсутствие утечек и добавьте охлаждающую жидкость в расширительный бачок до метки "FULL" (прогретый двигатель) или метки "LOW" (холодный двигатель) Примечание: Так как система охлаждения закрытого типа, то нормальная потеря охлаждающей жидкости небольшая Заметное снижение уровня охлаждающей жидкости может означать наличие утечек Кроме того, если расширительный бачок совершенно пустой, то снимите крышку радиатора и долейте охлаждающую жидкость до уровня основания его заливной горловины Eclipse с двигателем 4G64 и Galant 2 (Тип 2) Извлеките щуп расширительного бачка и протрите его ветошью Вставьте щуп до упора на место Повторно извлеките щуп и проверьте, что уровень охлаждающей жидкости в расширительном бачке находится между метками "F" (высокий) и "L" (низкий) на щупе При низком уровне охлаждающей жидкости проверьте отсутствие утечек и добавьте охлаждающую жидкость в расширительный бачок до метки "F" (прогретый двигатель) или метки "L" (холодный двигатель) Примечание: Так как система охлаждения закрытого типа, то нормальная потеря охлаждающей жидкости небольшая Заметное снижение уровня охлаждающей жидкости может означать наличие утечек RVR с 1997 г и Space Runner Outlander и Airtrek Кроме того, если расширительный бачок совершенно пустой, то снимите крышку радиатора и долейте охлаждающую жидкость до уровня основания его заливной горловины Пример текста из раздела " Двигатель механическая часть ":

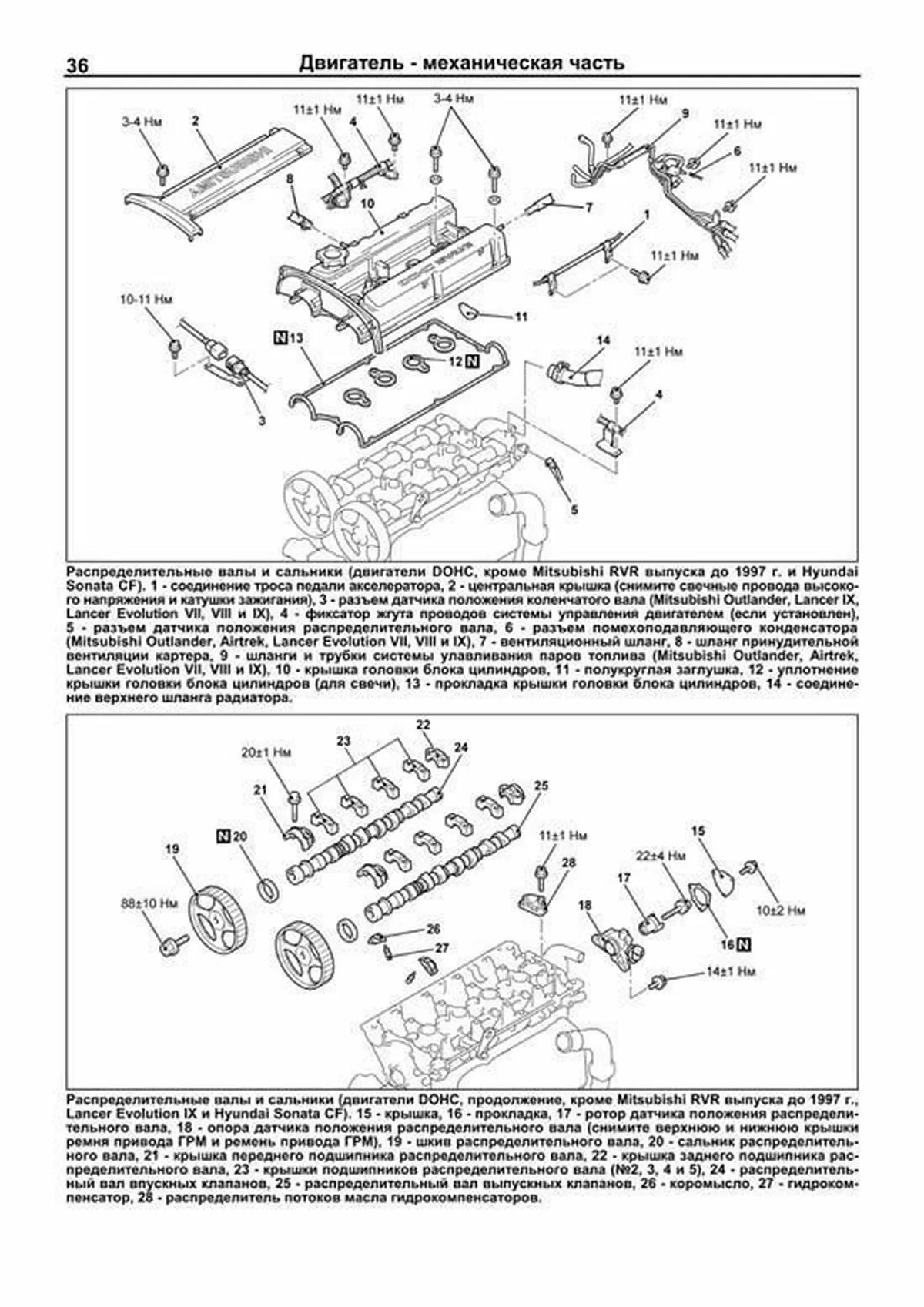

Распределительные валы и сальники (двигатели DOHC, кроме Mitsubishi RVR выпуска до 1997 г и Hyundai Sonata CF) 1 соединение троса педали акселератора, 2 центральная крышка (снимите свечные провода высокого напряжения и катушки зажигания), 3 разъем датчика положения коленчатого вала (Mitsubishi Outlander, Lancer IX, Lancer Evolution VII, VIII и IX), 4 фиксатор жгута проводов системы управления двигателем (если установлен), 5 разъем датчика положения распределительного вала, 6 разъем помехоподавляющего конденсатора (Mitsubishi Outlander, Airtrek, Lancer Evolution VII, VIII и IX), 7 вентиляционный шланг, 8 шланг принудительной вентиляции картера, 9 шланги и трубки системы улавливания паров топлива (Mitsubishi Outlander, Airtrek, Lancer Evolution VII, VIII и IX), 10 крышка головки блока цилиндров, 11 полукруглая заглушка, 12 уплотнение крышки головки блока цилиндров (для свечи), 13 прокладка крышки головки блока цилиндров, 14 соединение верхнего шланга радиатора Распределительные валы и сальники (двигатели DOHC, продолжение, кроме Mitsubishi RVR выпуска до 1997 г, Lancer Evolution IX и Hyundai Sonata CF) 15 крышка, 16 прокладка, 17 ротор датчика положения распределительного вала, 18 опора датчика положения распределительного вала (снимите верхнюю и нижнюю крышки ремня привода ГРМ и ремень привода ГРМ), 19 шкив распределительного вала, 20 сальник распределительного вала, 21 крышка переднего подшипника распределительного вала, 22 крышка заднего подшипника распределительного вала, 23 крышки подшипников распределительного вала (№2, 3, 4 и 5), 24 распределительный вал впускных клапанов, 25 распределительный вал выпускных клапанов, 26 коромысло, 27 гидрокомпенсатор, 28 распределитель потоков масла гидрокомпенсаторов Пример текста из раздела " Опоры силового агрегата ":

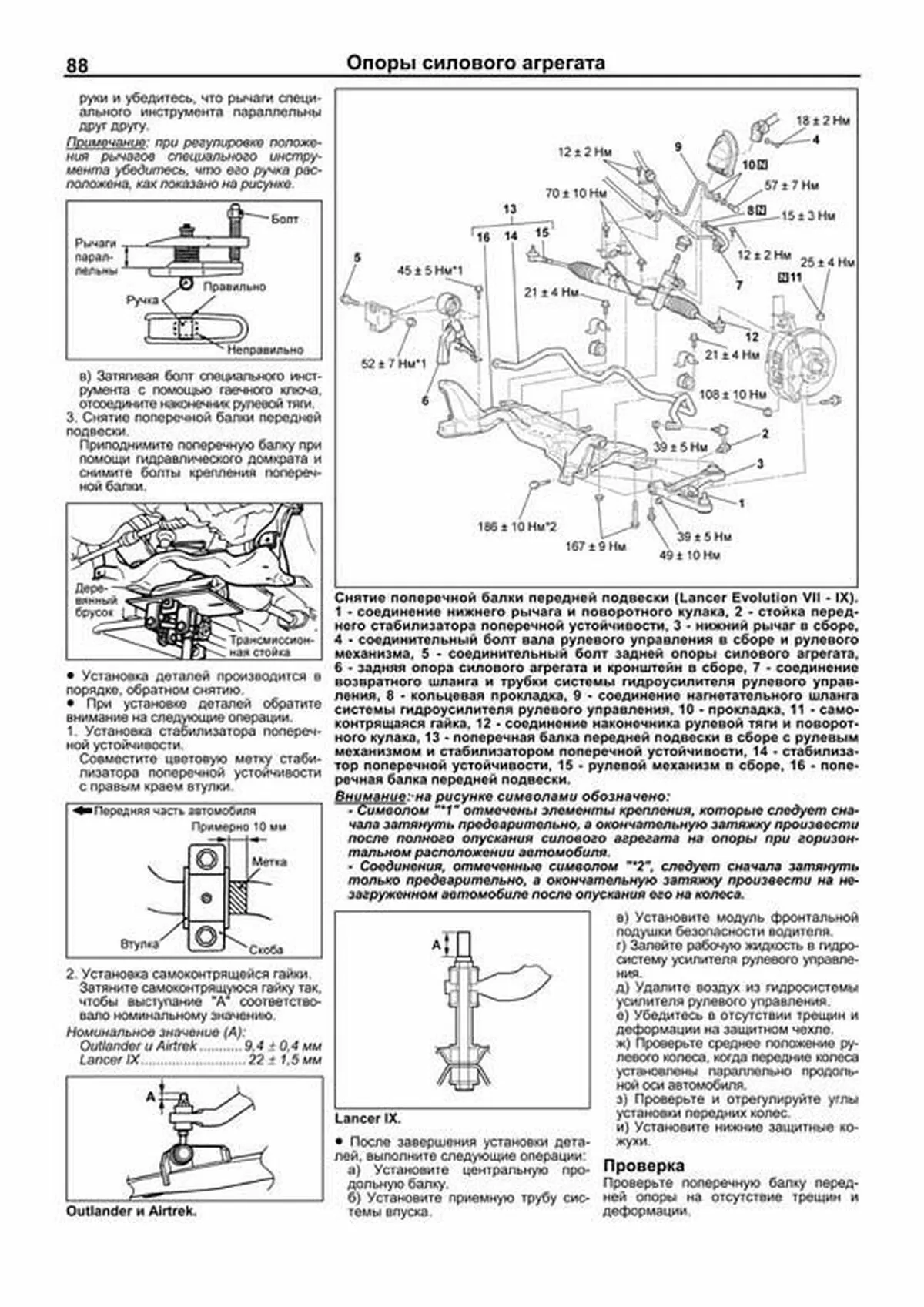

руки и убедитесь, что рычаги специального инструмента параллельны друг другу Примечание: при регулировке положения рычагов специального инструмента убедитесь, что его ручка расположена, как показано на рисунке в) Затягивая болт специального инструмента с помощью гаечного ключа, отсоедините наконечник рулевой тяги 3 Снятие поперечной балки передней подвески Приподнимите поперечную балку при помощи гидравлического домкрата и снимите болты крепления поперечной балки ? Установка деталей производится в порядке, обратном снятию ? При установке деталей обратите внимание на следующие операции 1 Установка стабилизатора поперечной устойчивости Совместите цветовую метку стабилизатора поперечной устойчивости с правым краем втулки 2 Установка самоконтрящейся гайки Затяните самоконтрящуюся гайку так, чтобы выступание "А" соответствовало номинальному значению Номинальное значение (А): Outlander и Airtrek 9,4 ? 0,4 мм Lancer IX 22 ? 1,5 мм Outlander и Airtrek Lancer IX ? После завершения установки деталей, выполните следующие операции: а) Установите центральную продольную балку б) Установите приемную трубу системы впуска в) Установите модуль фронтальной подушки безопасности водителя г) Залейте рабочую жидкость в гидросистему усилителя рулевого управления д) Удалите воздух из гидросистемы усилителя рулевого управления е) Убедитесь в отсутствии трещин и деформации на защитном чехле ж) Проверьте среднее положение рулевого колеса, когда передние колеса установлены параллельно продольной оси автомобиля з) Проверьте и отрегулируйте углы установки передних колес и) Установите нижние защитные кожухи Проверка Проверьте поперечную балку передней опоры на отсутствие трещин и деформации Снятие поперечной балки передней подвески (Lancer Evolution VII IX) 1 соединение нижнего рычага и поворотного кулака, 2 стойка переднего стабилизатора поперечной устойчивости, 3 нижний рычаг в сборе, 4 соединительный болт вала рулевого управления в сборе и рулевого механизма, 5 соединительный болт задней опоры силового агрегата, 6 задняя опора силового агрегата и кронштейн в сборе, 7 соединение возвратного шланга и трубки системы гидроусилителя рулевого управления, 8 кольцевая прокладка, 9 соединение нагнетательного шланга системы гидроусилителя рулевого управления, 10 прокладка, 11 самоконтрящаяся гайка, 12 соединение наконечника рулевой тяги и поворотного кулака, 13 поперечная балка передней подвески в сборе с рулевым механизмом и стабилизатором поперечной устойчивости, 14 стабилизатор поперечной устойчивости, 15 рулевой механизм в сборе, 16 поперечная балка передней подвески Внимание:·на рисунке символами обозначено: Символом "*1" отмечены элементы крепления, которые следует сначала затянуть предварительно, а окончательную затяжку произвести после полного опускания силового агрегата на опоры при горизонтальном расположении автомобиля Соединения, отмеченные символом "*2", следует сначала затянуть только предварительно, а окончательную затяжку произвести на незагруженном автомобиле после опускания его на колеса Пример текста из раздела " Система впрыска топлива (MPI) ":

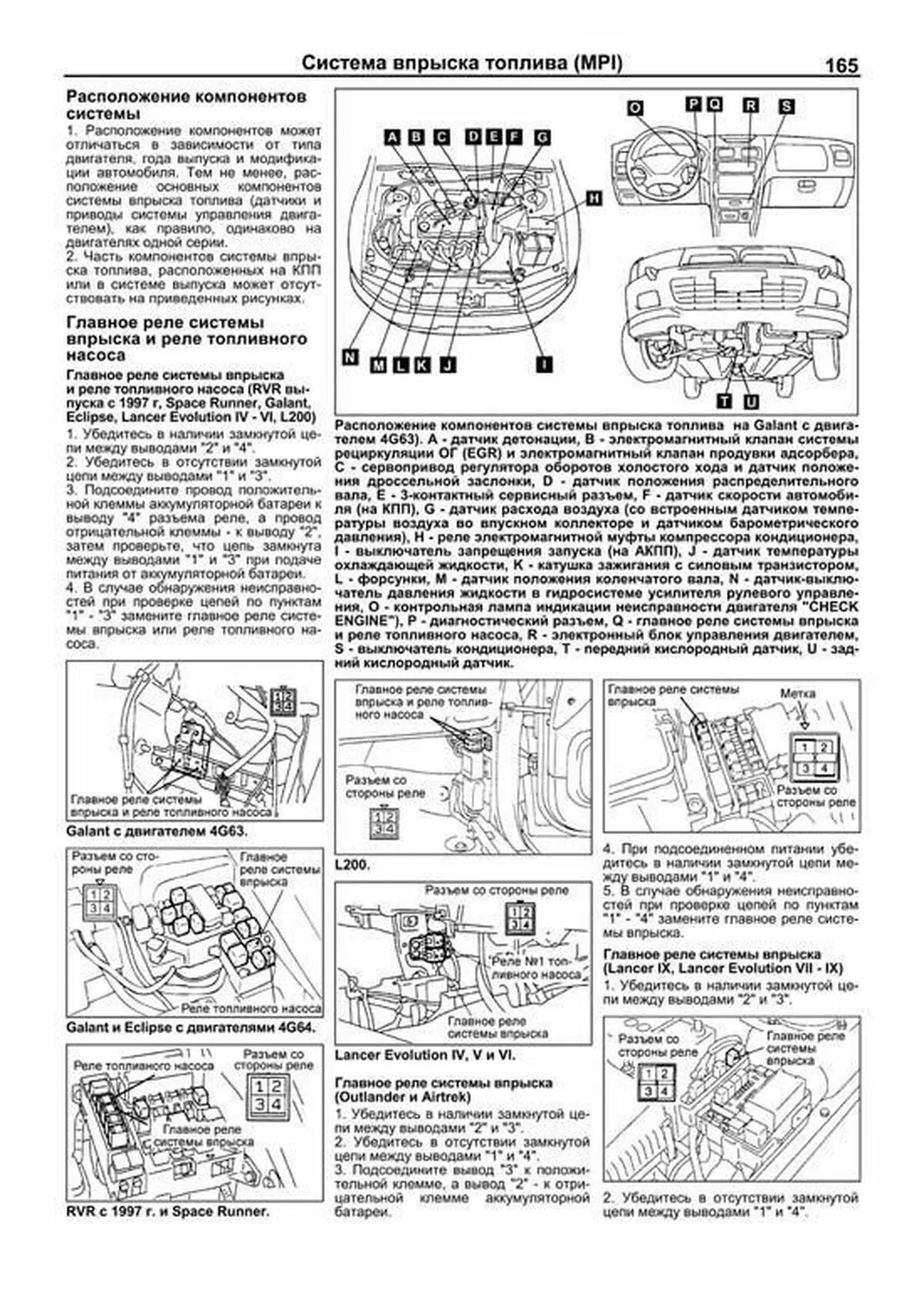

Расположение компонентов системы 1 Расположение компонентов может отличаться в зависимости от типа двигателя, года выпуска и модификации автомобиля Тем не менее, расположение основных компонентов системы впрыска топлива (датчики и приводы системы управления двигателем), как правило, одинаково на двигателях одной серии 2 Часть компонентов системы впрыска топлива, расположенных на КПП или в системе выпуска может отсутствовать на приведенных рисунках Главное реле системы впрыска и реле топливного насоса Главное реле системы впрыска и реле топливного насоса (RVR выпуска с 1997 г, Space Runner, Galant, Eclipse, Lancer Evolution IV VI, L200) 1 Убедитесь в наличии замкнутой цепи между выводами "2" и "4" 2 Убедитесь в отсутствии замкнутой цепи между выводами "1" и "3" 3 Подсоедините провод положительной клеммы аккумуляторной батареи к выводу "4" разъема реле, а провод отрицательной клеммы к выводу "2", затем проверьте, что цепь замкнута между выводами "1" и "3" при подаче питания от аккумуляторной батареи 4 В случае обнаружения неисправностей при проверке цепей по пунктам "1" "3" замените главное реле системы впрыска или реле топливного насоса Galant с двигателем 4G63 Galant и Eclipse с двигателями 4G64 RVR с 1997 г и Space Runner L200 Lancer Evolution IV, V и VI Главное реле системы впрыска (Outlander и Airtrek) 1 Убедитесь в наличии замкнутой цепи между выводами "2" и "3" 2 Убедитесь в отсутствии замкнутой цепи между выводами "1" и "4" 3 Подсоедините вывод "3" к положительной клемме, а вывод "2" к отрицательной клемме аккумуляторной батареи 4 При подсоединенном питании убедитесь в наличии замкнутой цепи между выводами "1" и "4" 5 В случае обнаружения неисправностей при проверке цепей по пунктам "1" "4" замените главное реле системы впрыска Главное реле системы впрыска (Lancer IX, Lancer Evolution VII IX) 1 Убедитесь в наличии замкнутой цепи между выводами "2" и "3" 2 Убедитесь в отсутствии замкнутой цепи между выводами "1" и "4" Расположение компонентов системы впрыска топлива на Galant с двигателем 4G63) A датчик детонации, B электромагнитный клапан системы рециркуляции ОГ (EGR) и электромагнитный клапан продувки адсорбера, C сервопривод регулятора оборотов холостого хода и датчик положения дроссельной заслонки, D датчик положения распределительного вала, E 3-контактный сервисный разъем, F датчик скорости автомобиля (на КПП), G датчик расхода воздуха (со встроенным датчиком температуры воздуха во впускном коллекторе и датчиком барометрического давления), H реле электромагнитной муфты компрессора кондиционера, I выключатель запрещения запуска (на АКПП), J датчик температуры охлаждающей жидкости, K катушка зажигания с силовым транзистором, L форсунки, M датчик положения коленчатого вала, N датчик-выключатель давления жидкости в гидросистеме усилителя рулевого управления, O контрольная лампа индикации неисправности двигателя "CHECK ENGINE"), P диагностический разъем, Q главное реле системы впрыска и реле топливного насоса, R электронный блок управления двигателем, S выключатель кондиционера, T передний кислородный датчик, U задний кислородный датчик
