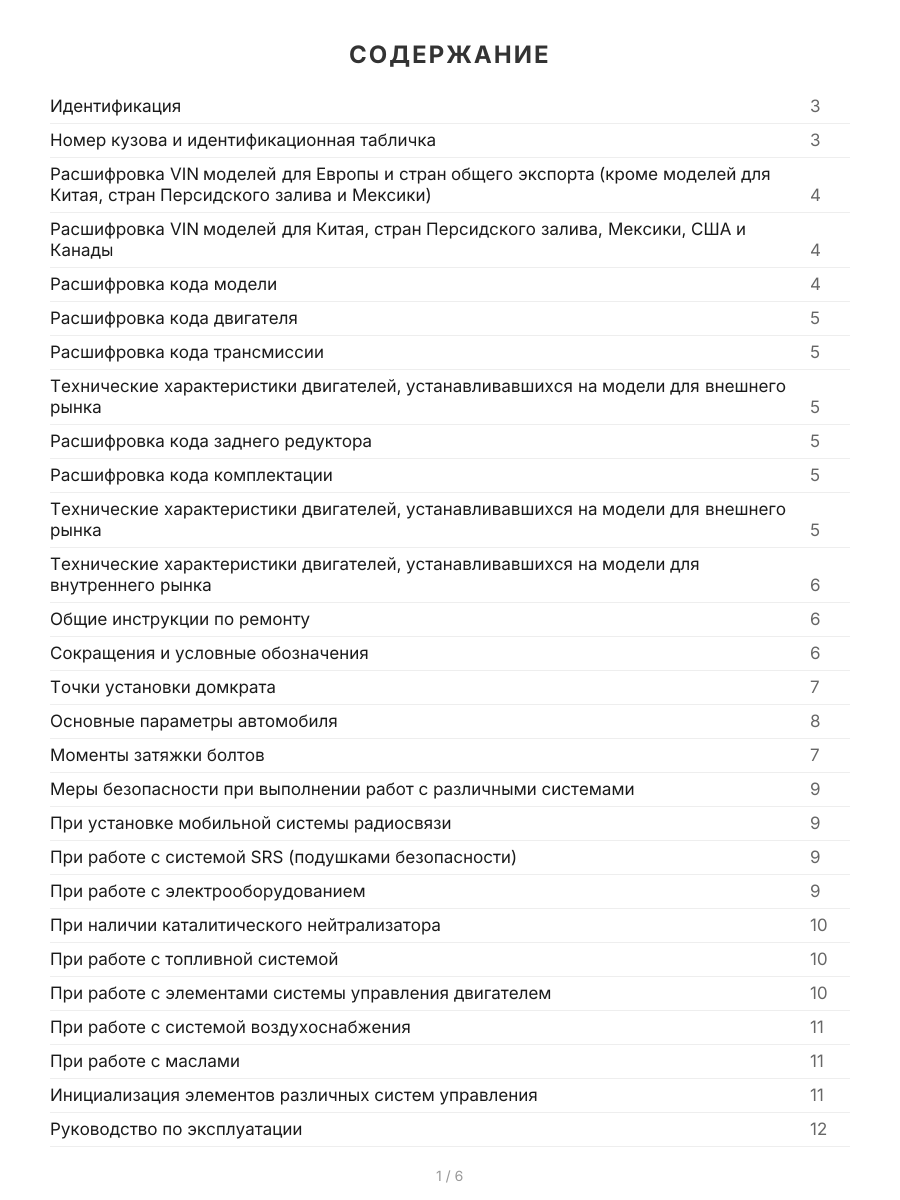

Идентификация 3 |
Номер кузова и идентификационная табличка 3 |
Расшифровка VIN моделей для Европы и стран общего экспорта (кроме моделей для Китая, стран Персидского залива и Мексики) 4 |
Расшифровка VIN моделей для Китая, стран Персидского залива, Мексики, США и Канады 4 |
Расшифровка кода модели 4 |
Расшифровка кода двигателя 5 |
Расшифровка кода трансмиссии 5 |
Технические характеристики двигателей, устанавливавшихся на модели для внешнего рынка 5 |
Расшифровка кода заднего редуктора 5 |
Расшифровка кода комплектации 5 |
Технические характеристики двигателей, устанавливавшихся на модели для внешнего рынка 5 |
Технические характеристики двигателей, устанавливавшихся на модели для внутреннего рынка 6 |
Общие инструкции по ремонту 6 |
Сокращения и условные обозначения 6 |
Точки установки домкрата 7 |
Основные параметры автомобиля 8 |
Моменты затяжки болтов 7 |
Меры безопасности при выполнении работ с различными системами 9 |
При установке мобильной системы радиосвязи 9 |
При работе с системой SRS (подушками безопасности) 9 |
При работе с электрооборудованием 9 |
При наличии каталитического нейтрализатора 10 |
При работе с топливной системой 10 |
При работе с элементами системы управления двигателем 10 |
При работе с системой воздухоснабжения 11 |
При работе с маслами 11 |
Инициализация элементов различных систем управления 11 |

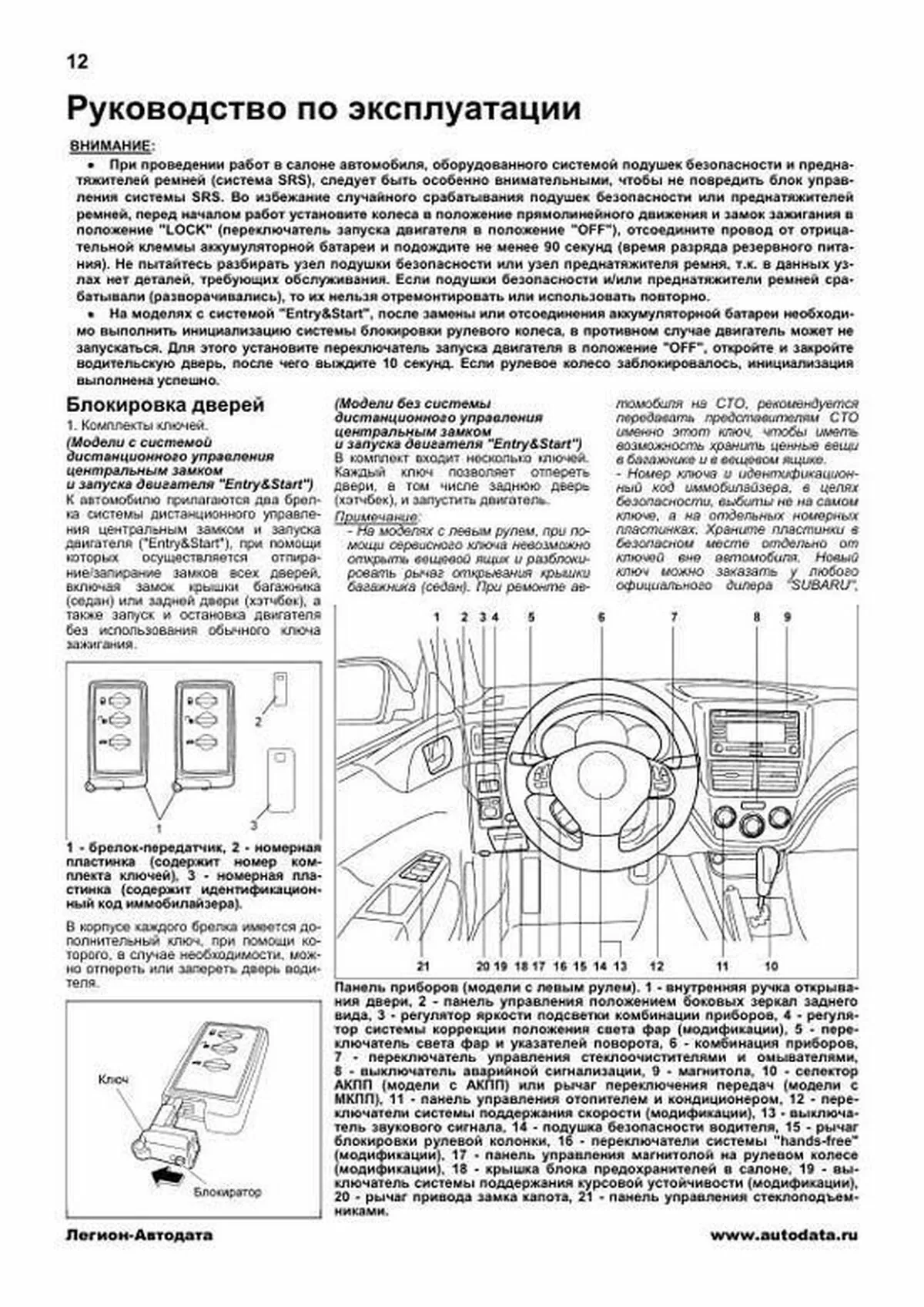

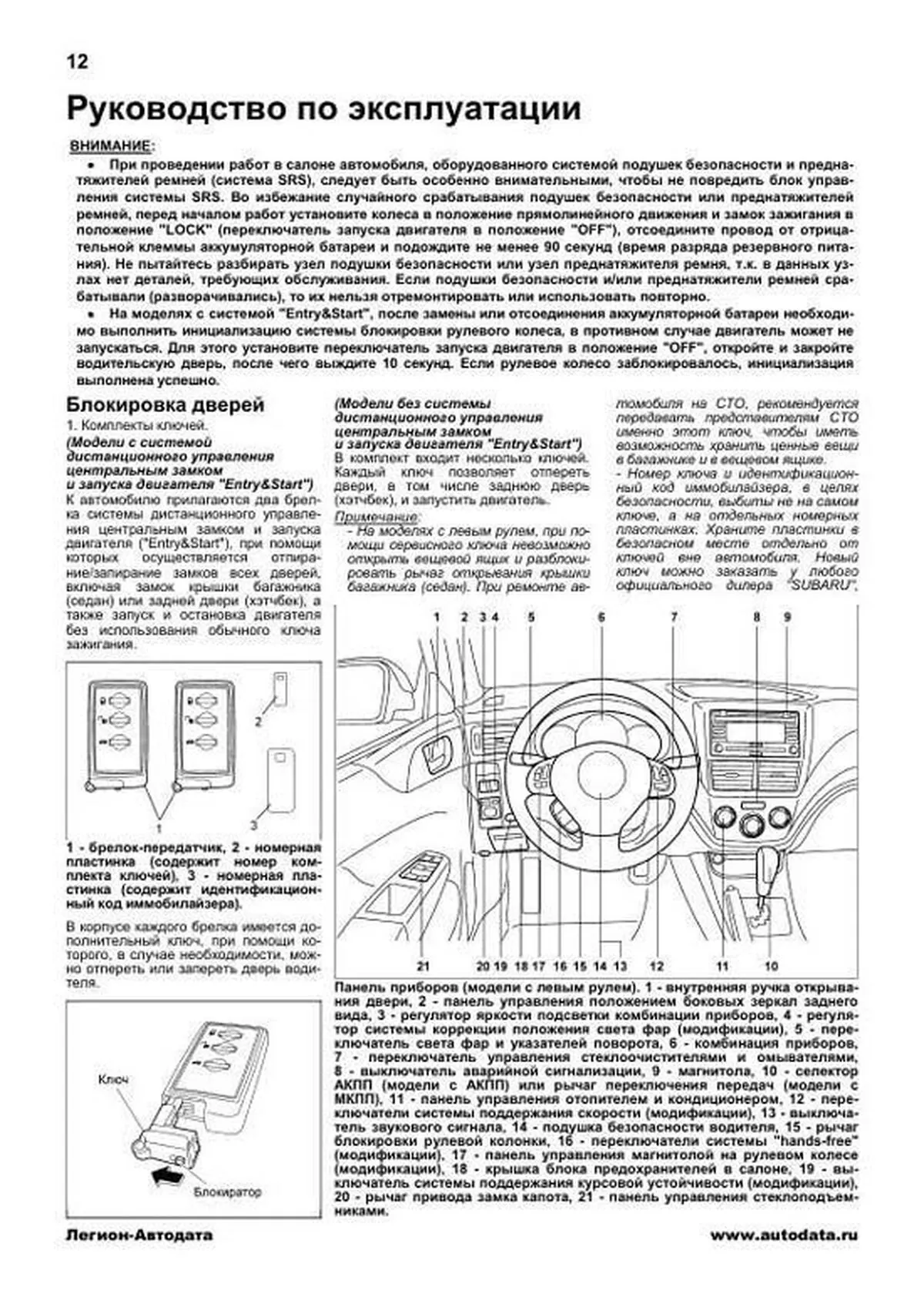

Руководство по эксплуатации 12 |

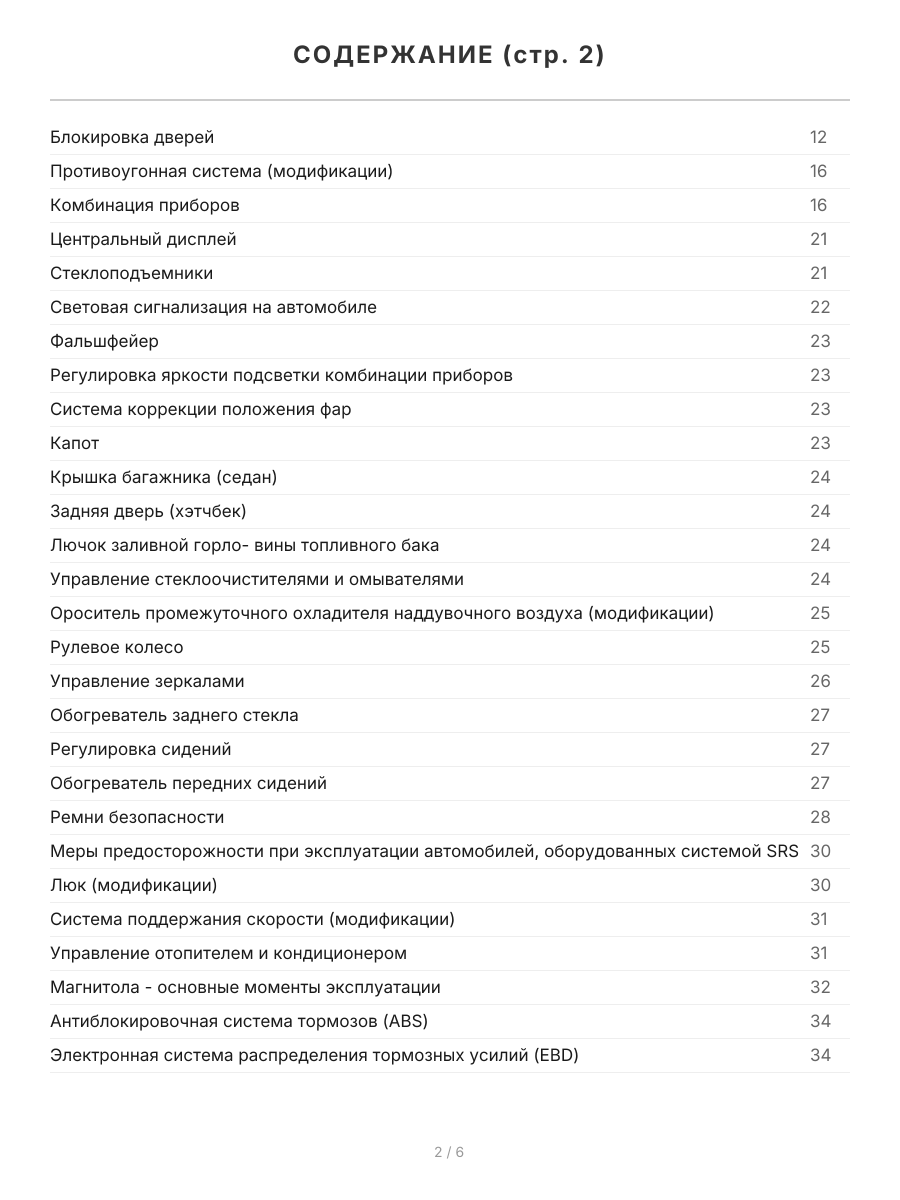

Блокировка дверей 12 |
Противоугонная система (модификации) 16 |
Комбинация приборов 16 |
Центральный дисплей 21 |
Стеклоподъемники 21 |
Световая сигнализация на автомобиле 22 |
Фальшфейер 23 |
Регулировка яркости подсветки комбинации приборов 23 |
Система коррекции положения фар 23 |
Капот 23 |
Крышка багажника (седан) 24 |
Задняя дверь (хэтчбек) 24 |
Лючок заливной горло- вины топливного бака 24 |
Управление стеклоочистителями и омывателями 24 |
Ороситель промежуточного охладителя наддувочного воздуха (модификации) 25 |
Рулевое колесо 25 |
Управление зеркалами 26 |
Обогреватель заднего стекла 27 |
Регулировка сидений 27 |
Обогреватель передних сидений 27 |
Ремни безопасности 28 |
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 30 |
Люк (модификации) 30 |
Система поддержания скорости (модификации) 31 |
Управление отопителем и кондиционером 31 |
Магнитола - основные моменты эксплуатации 32 |
Антиблокировочная система тормозов (ABS) 34 |
Электронная система распределения тормозных усилий (EBD) 34 |

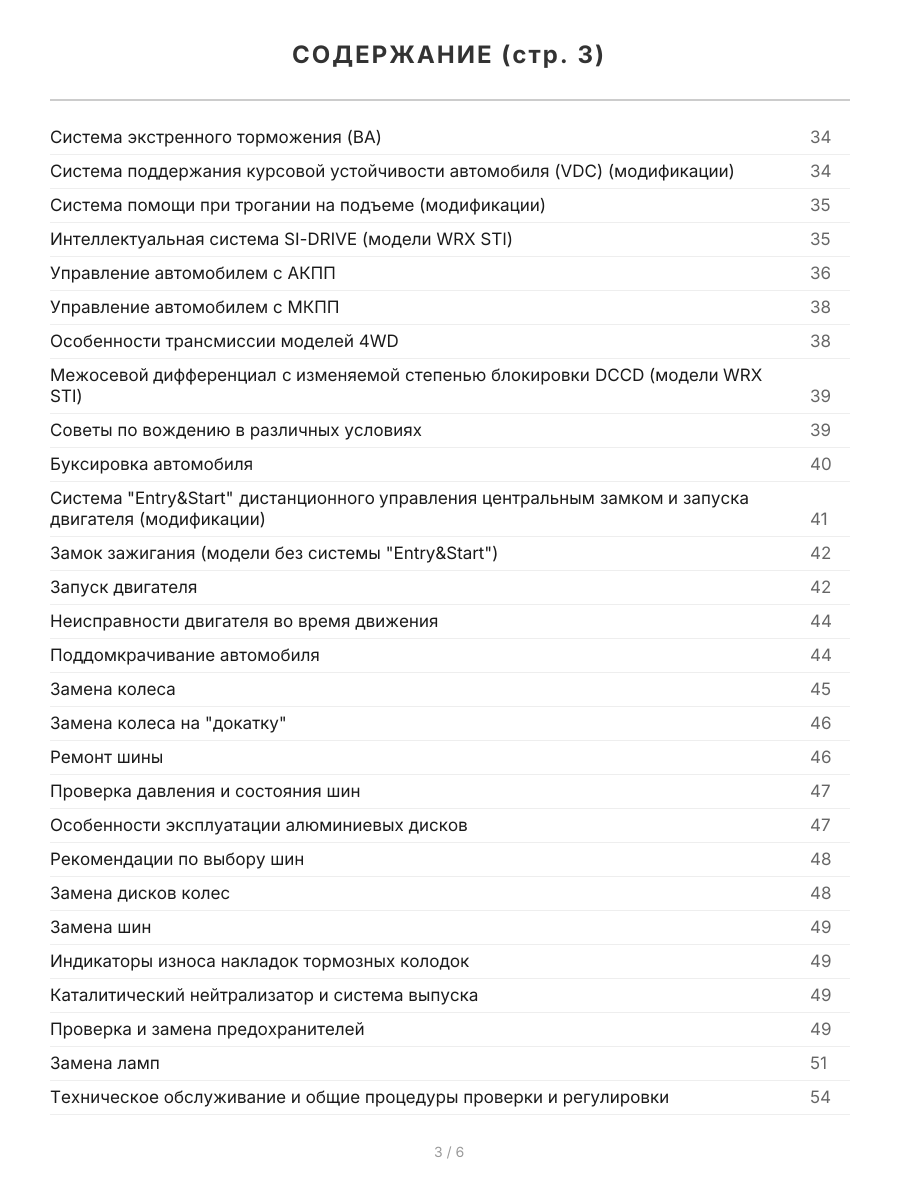

Система экстренного торможения (ВА) 34 |
Система поддержания курсовой устойчивости автомобиля (VDС) (модификации) 34 |
Система помощи при трогании на подъеме (модификации) 35 |
Интеллектуальная система SI-DRIVE (модели WRX STI) 35 |
Управление автомобилем с АКПП 36 |
Управление автомобилем с МКПП 38 |
Особенности трансмиссии моделей 4WD 38 |
Межосевой дифференциал с изменяемой степенью блокировки DCCD (модели WRX STI) 39 |
Советы по вождению в различных условиях 39 |
Буксировка автомобиля 40 |
Система "Entry&Start" дистанционного управления центральным замком и запуска двигателя (модификации) 41 |
Замок зажигания (модели без системы "Entry&Start") 42 |
Запуск двигателя 42 |
Неисправности двигателя во время движения 44 |
Поддомкрачивание автомобиля 44 |
Замена колеса 45 |
Замена колеса на "докатку" 46 |
Ремонт шины 46 |
Проверка давления и состояния шин 47 |
Особенности эксплуатации алюминиевых дисков 47 |
Рекомендации по выбору шин 48 |
Замена дисков колес 48 |
Замена шин 49 |
Индикаторы износа накладок тормозных колодок 49 |
Каталитический нейтрализатор и система выпуска 49 |
Проверка и замена предохранителей 49 |
Замена ламп 51 |
Техническое обслуживание и общие процедуры проверки и регулировки 54 |

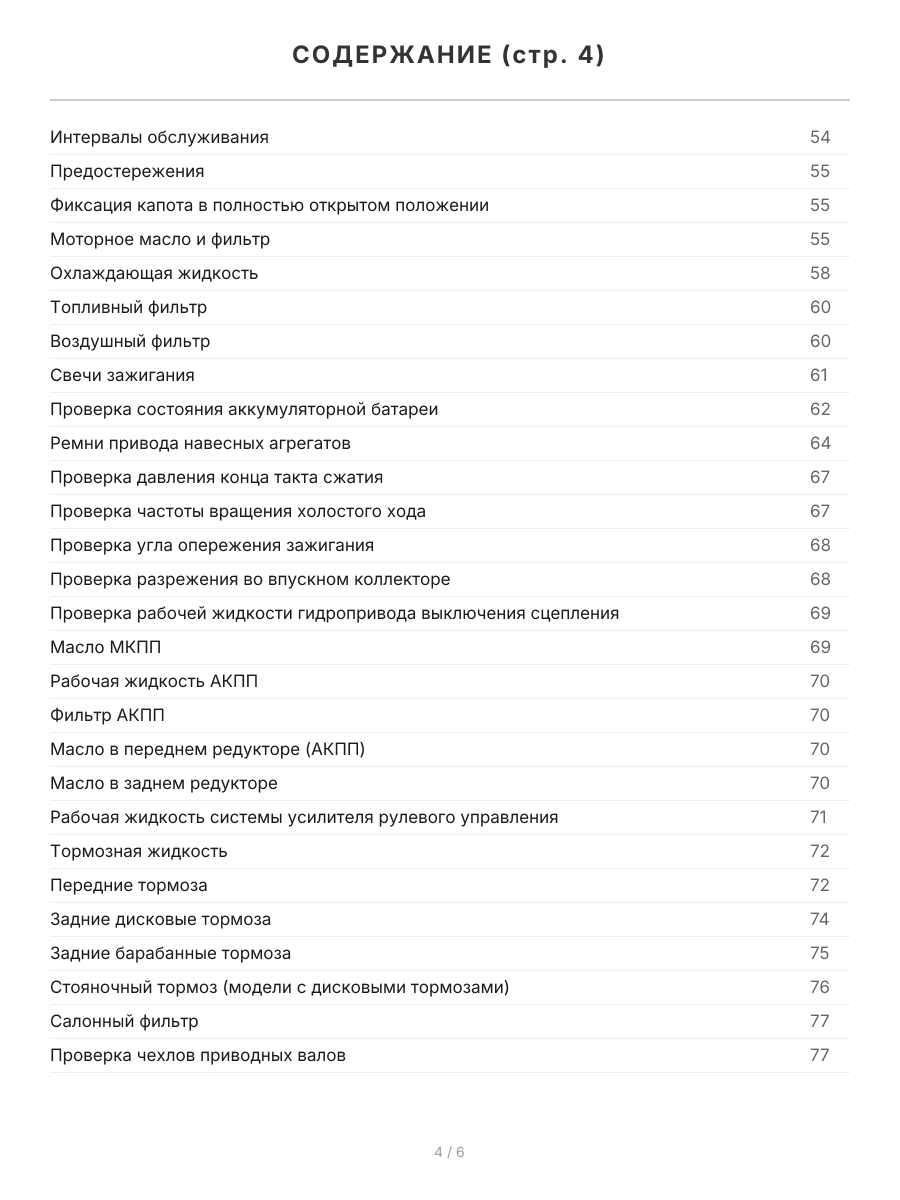

Интервалы обслуживания 54 |
Предостережения 55 |
Фиксация капота в полностью открытом положении 55 |
Моторное масло и фильтр 55 |
Охлаждающая жидкость 58 |
Топливный фильтр 60 |
Воздушный фильтр 60 |
Свечи зажигания 61 |
Проверка состояния аккумуляторной батареи 62 |
Ремни привода навесных агрегатов 64 |
Проверка давления конца такта сжатия 67 |
Проверка частоты вращения холостого хода 67 |
Проверка угла опережения зажигания 68 |
Проверка разрежения во впускном коллекторе 68 |
Проверка рабочей жидкости гидропривода выключения сцепления 69 |
Масло МКПП 69 |
Рабочая жидкость АКПП 70 |
Фильтр АКПП 70 |
Масло в переднем редукторе (АКПП) 70 |
Масло в заднем редукторе 70 |
Рабочая жидкость системы усилителя рулевого управления 71 |
Тормозная жидкость 72 |

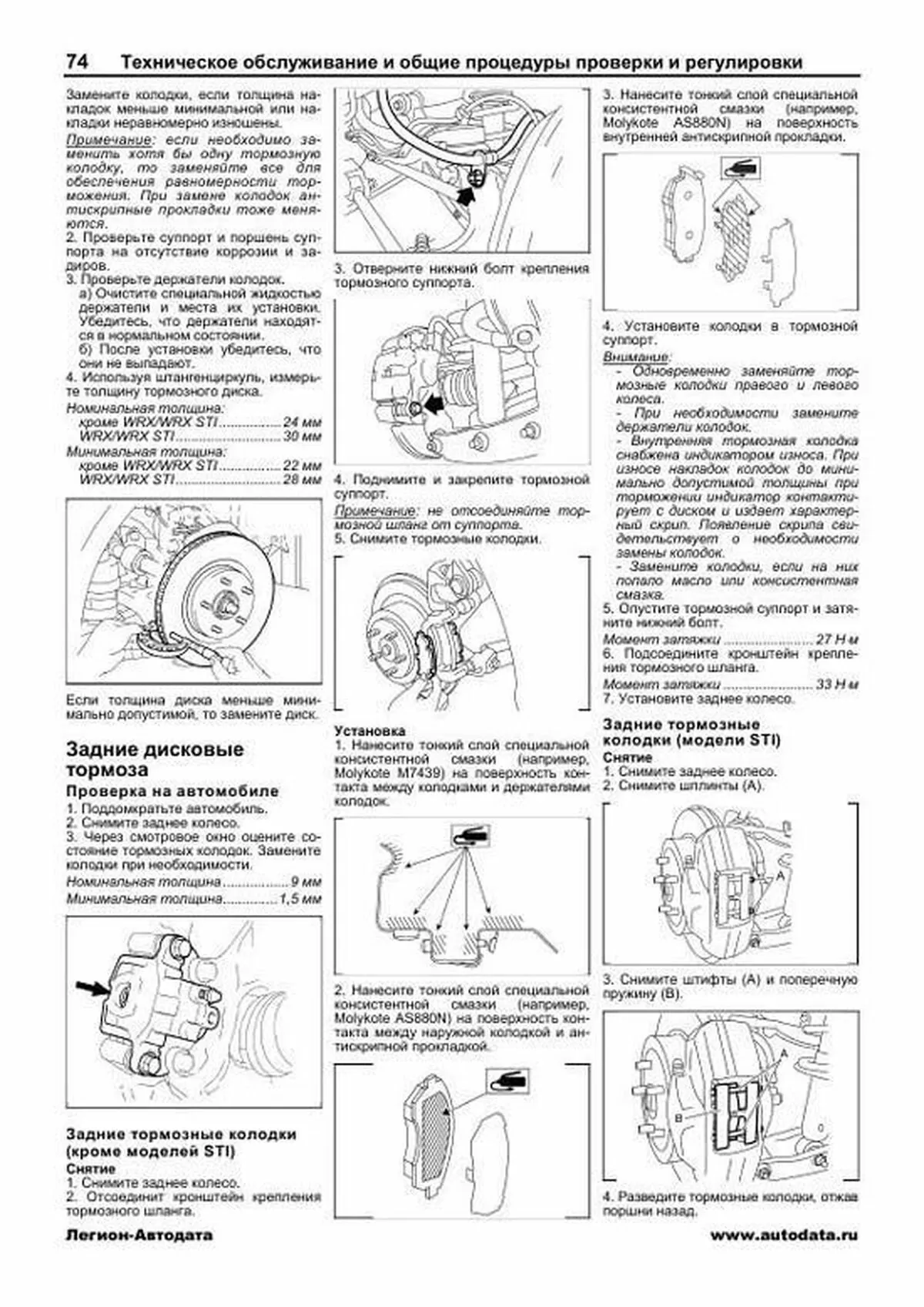

Передние тормоза 72 |
Задние дисковые тормоза 74 |
Задние барабанные тормоза 75 |
Стояночный тормоз (модели с дисковыми тормозами) 76 |
Салонный фильтр 77 |
Проверка чехлов приводных валов 77 |

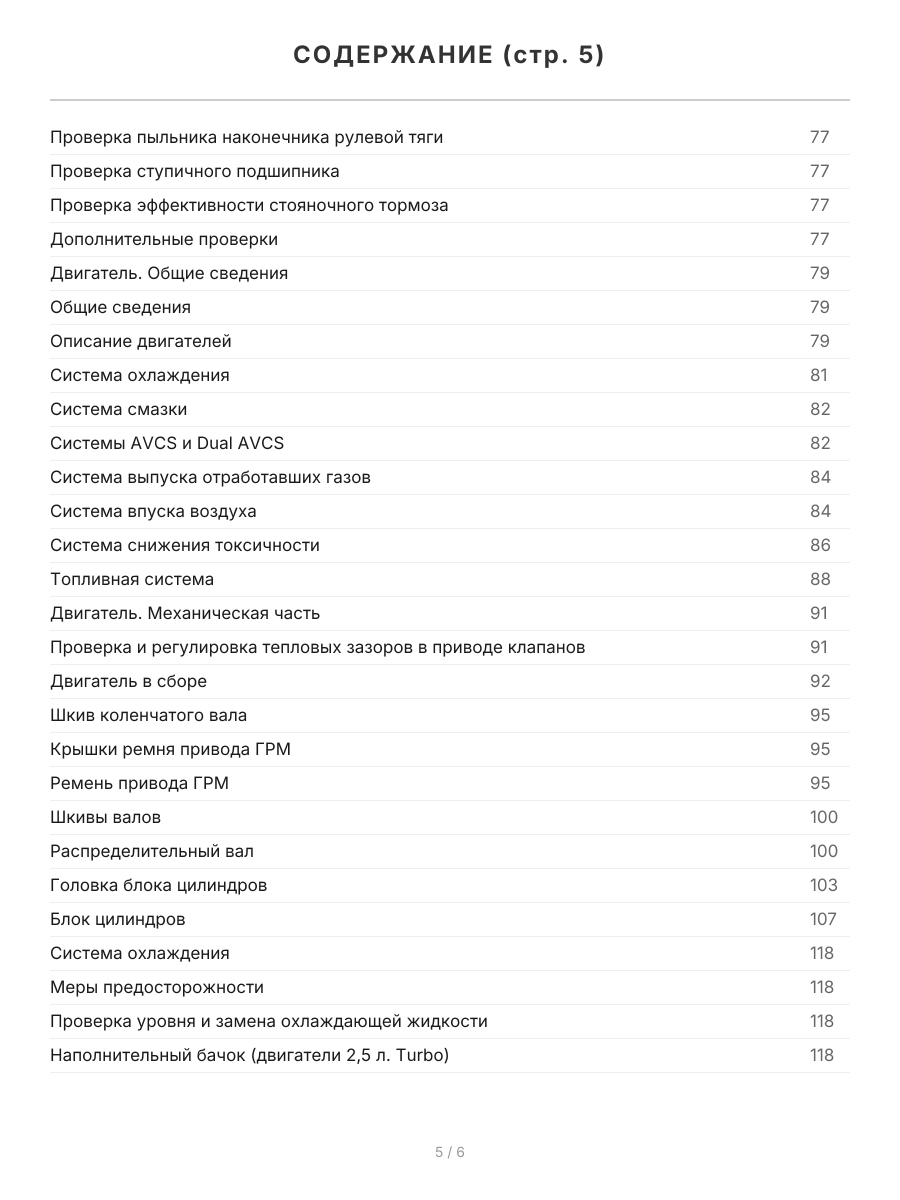

Проверка пыльника наконечника рулевой тяги 77 |
Проверка ступичного подшипника 77 |
Проверка эффективности стояночного тормоза 77 |
Дополнительные проверки 77 |
Двигатель Общие сведения 79 |
Общие сведения 79 |
Описание двигателей 79 |
Система охлаждения 81 |
Система смазки 82 |
Системы AVCS и Dual AVCS 82 |
Система выпуска отработавших газов 84 |
Система впуска воздуха 84 |
Система снижения токсичности 86 |
Топливная система 88 |
Двигатель Механическая часть 91 |
Проверка и регулировка тепловых зазоров в приводе клапанов 91 |
Двигатель в сборе 92 |
Шкив коленчатого вала 95 |
Крышки ремня привода ГРМ 95 |
Ремень привода ГРМ 95 |
Шкивы валов 100 |
Распределительный вал 100 |
Головка блока цилиндров 103 |
Блок цилиндров 107 |
Система охлаждения 118 |
Меры предосторожности 118 |
Проверка уровня и замена охлаждающей жидкости 118 |
Наполнительный бачок (двигатели 2,5 л Turbo) 118 |

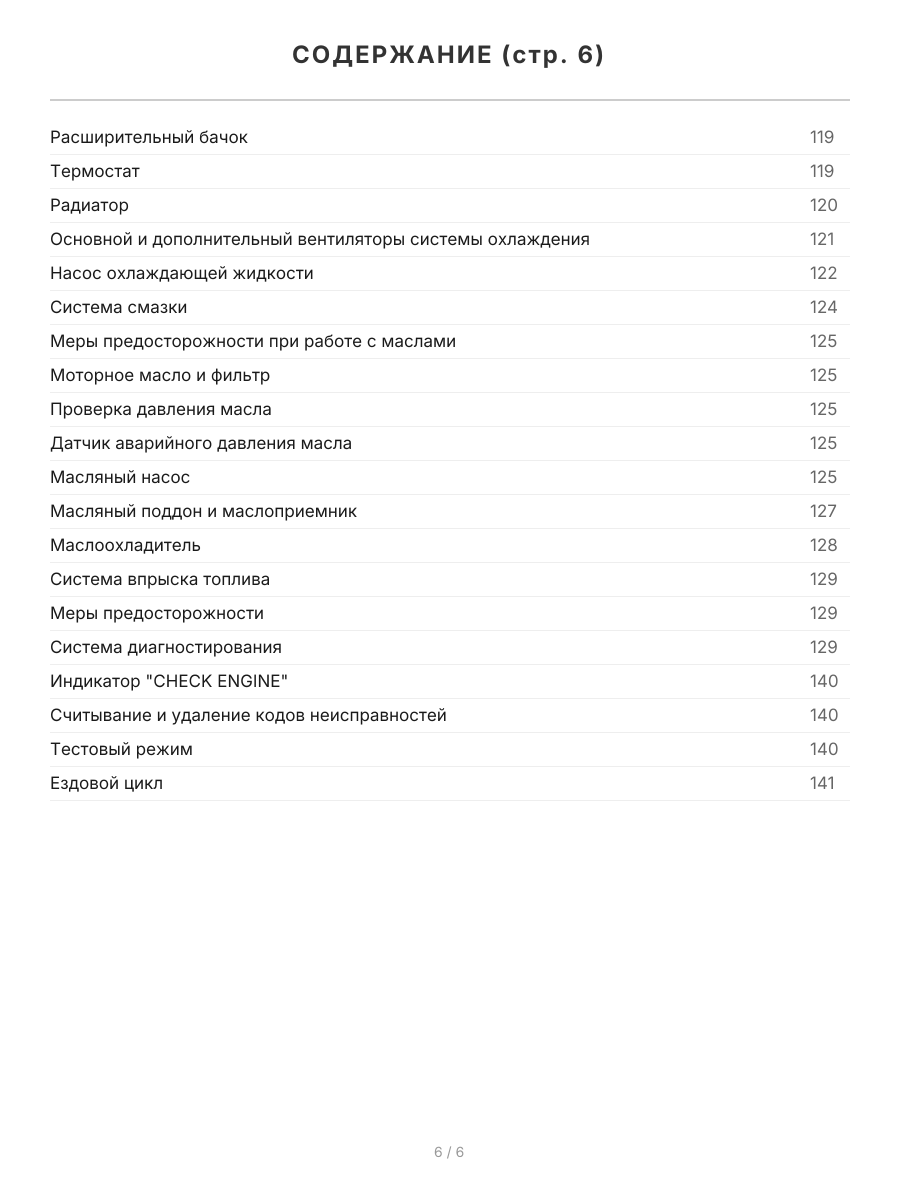

Расширительный бачок 119 |
Термостат 119 |
Радиатор 120 |
Основной и дополнительный вентиляторы системы охлаждения 121 |
Насос охлаждающей жидкости 122 |
Система смазки 124 |
Меры предосторожности при работе с маслами 125 |
Моторное масло и фильтр 125 |
Проверка давления масла 125 |
Датчик аварийного давления масла 125 |
Масляный насос 125 |
Масляный поддон и маслоприемник 127 |
Маслоохладитель 128 |
Система впрыска топлива 129 |
Меры предосторожности 129 |
Система диагностирования 129 |
Индикатор "CHECK ENGINE" 140 |
Считывание и удаление кодов неисправностей 140 |
Тестовый режим 140 |
Ездовой цикл 141 |
Диагностические коды неисправностей 142 |
Корпус дроссельной заслонки 150 |
Впускной коллектор 152 |
Датчик температуры охлаждающей жидкости 162 |
Датчик положения коленчатого вала 162 |
Датчик положения распределительного вала 162 |
Датчик детонации 163 |
Датчик положения дроссельной заслонки 164 |
Датчик давления воздуха во впускном коллекторе 164 |
Датчик расхода воздуха и датчик температуры воздуха во впускном коллекторе 164 |
Корпус заслонок системы изменения геометрии впускного коллектора (2,5 л Turbo) 164 |
Клапан рециркуляции отработавших газов (EGR) (1,5/2,0 л) 164 |
Форсунки 165 |
Электромагнитный клапан системы изменения фаз газораспределения 167 |
Электромагнитный клапан управления давлением наддува (2,5 л Turbo) 167 |
Кислородный датчик 167 |
Блок управления двигателем (ECM) 168 |
Главное реле системы впрыска 169 |
Реле топливного насоса 169 |
Реле электродвигателя привода дроссельной заслонки 169 |
Блок управления топливного насоса (2,5 л Turbo) 169 |
Управляющий переключатель системы SI-Drive (модели STI) 169 |
Топливная система 169 |
Проверка давления топлива 171 |
Топливный бак 171 |
Топливозаливная горловина 173 |
Топливный насос, топливный фильтр, датчик уровня топлива и датчик температуры топлива 174 |
Дополнительный датчик уровня топлива 175 |
Демпфер пульсаций давления топлива 176 |
Регулятор давления в сборе с демпфером давления (модели STI) 176 |
Демпфер давления продувки 176 |
Топливная магистраль 176 |
Адсорбер (система без вентиляционного клапана) 179 |
Адсорбер и вентиляционный клапан (система с вентиляционным клапаном) 180 |
Электропневмоклапан системы улавливания паров топлива (EVAP) (двигатели 1,5/2,0 л) 181 |
Электропневмоклапаны системы улавливания паров топлива (EVAP) (двигатели 2,5 л Turbo) 181 |
Клапан (2-ходовой) 182 |
Датчик давления в топливном баке 182 |
Электромагнитный клапан контроля давления в топливном баке 182 |
Клапан на топливозаливной горловине 183 |
Клапан PCV 183 |
Система подачи воздуха на выпуск (2,5 л Turbo) 183 |
Педаль акселератора 184 |
Система зажигания 185 |
Система выпуска 186 |
Приемная и центральная часть системы выпуска (двигатели 1,5/2,0 л) 186 |
Приемная часть системы выпуска (двигатели 2,5 л Turbo) 187 |
Центральная часть системы выпуска (двигатели 2,5 л Turbo) 187 |
Соединительная труба (двигатели 2,5 л Turbo) 190 |
Задняя часть системы выпуска 190 |
Глушитель 191 |
Система впуска 192 |
Воздушный фильтр 192 |
Корпус воздушного фильтра 192 |
Воздушная камера (модели без турбонаддува) 193 |
Воздуховоды 193 |
Промежуточный охладитель наддувочного воздуха 194 |
Турбокомпрессор 196 |
Система запуска 199 |
Спецификация 199 |
Стартер 199 |
Система зарядки 204 |
Спецификация 204 |
Генератор 204 |
Сцепление 207 |
Проверка уровня рабочей жидкость гидропривода выключения сцепления 207 |
Прокачка гидропривода выключения сцепления 207 |
Педаль сцепления 207 |
Датчик на педали сцепления и выключатель блокировки стартера 210 |
Главный цилиндр гидропривода выключения сцепления 211 |
Рабочий цилиндр гидропривода выключения сцепления 212 |
Кожух и ведомый диск сцепления 212 |
Выжимной подшипник и вилка выключения сцепления 214 |
Основные технические данные сцепления 215 |
Механическая коробка передач 216 |
Проверка и замена масла в МКПП 216 |
Замена сальников 216 |
Рычаг переключения передач 217 |
Рычаг переключения режимов раздаточной коробки (модели с пониженной передачей) 218 |
Трос рычага переключения режимов раздаточной коробки (модели с пониженной передачей) 219 |
Проверка элементов механической коробки передач 220 |
Система блокировки межосевого дифференциала (DCCD) (модели STI) 221 |
Снятие и установка коробки передач (кроме моделей STI) 223 |
Снятие и установка коробки передач (модели STI) 229 |
Автоматическая коробка передач 235 |
Проверки и регулировки 235 |
Замена сальников 235 |
Диагностика АКПП 236 |
Проверка механических систем КПП 237 |
Выключатель запрещения запуска двигателя 238 |
Датчики частоты вращения 241 |
Электронный блок управления АКПП 242 |
Селектор 243 |
Блок клапанов 246 |
Подогреватель рабочей жидкости АКПП 247 |
Коробка передач 248 |
Гидротрансформатор 250 |
Инициализация блока управления АКПП 250 |
Карданный вал 251 |
Проверка карданного вала перед снятием 251 |
Снятие и установка 251 |
Проверка карданного вала после снятия 252 |
Задний редуктор 253 |
Проверка уровня и замена масла 253 |
Замена сальников заднего редуктора 253 |
Снятие и установка заднего редуктора 256 |
Основные технические данные заднего редуктора 258 |
Приводные валы 259 |
Передние приводные валы 259 |
Задние приводные валы 260 |
Основные технические данные передних приводных валов 261 |
Подвеска 262 |
Предварительные проверки 262 |
Ротация шин 262 |
Проверка и регулировка углов установки передних колёс 262 |
Проверка и регулировка углов установки задних колёс 263 |

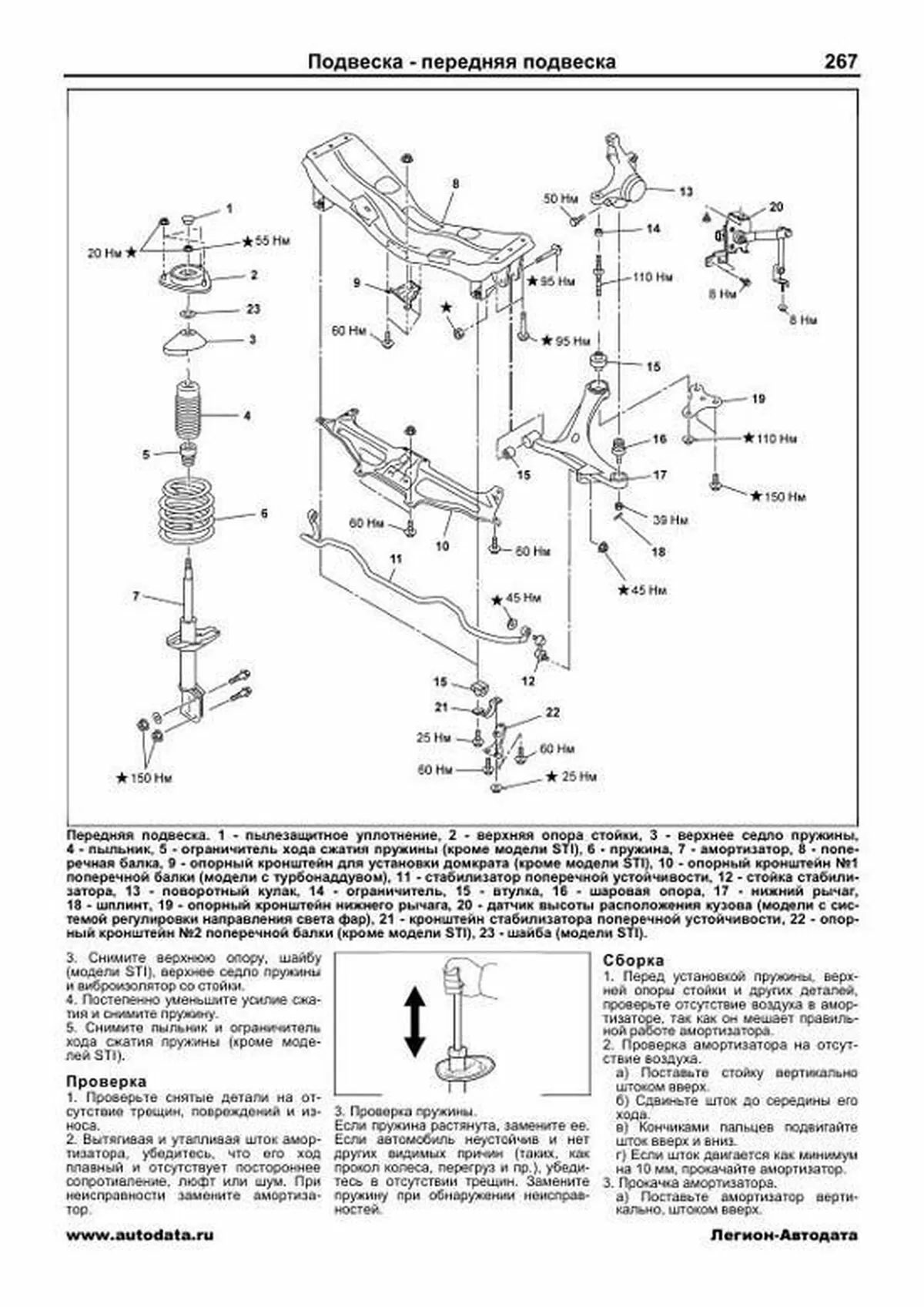

Передняя подвеска 264 |
Ступица и поворотный кулак 264 |
Стойка передней подвески 266 |
Нижний рычаг 268 |
Шаровая опора 269 |
Стабилизатор поперечной устойчивости 270 |
Поперечная балка 270 |
Задняя подвеска 271 |
Ступица и кулак 271 |
Стойка задней подвески 273 |
Верхний рычаг 273 |
Продольный рычаг 273 |
Передний поперечный рычаг 275 |
Задний поперечный рычаг 275 |
Стабилизатор поперечной устойчивости 275 |
Подрамник 276 |
Система контроля давления в шинах 277 |
Описание системы 277 |
Датчик давления в шине 277 |
Приемник системы контроля давления в шинах 277 |
Диагностика 278 |
Рулевое управление 279 |
Предварительные проверки 279 |
Рулевое колесо 281 |
Универсальный шарнир 281 |
Рулевая колонка 282 |
Рулевой механизм 283 |
Насос гидроусилителя рулевого управления 285 |
Бачок 288 |
Датчик положения рулевого колеса 288 |
Основные технические данные рулевого управления 289 |
Тормозная система 290 |
Проверки и регулировки 290 |
Педаль тормоза 292 |
Главный тормозной цилиндр 293 |
Вакуумный усилитель тормозов 294 |
Передние тормоза 296 |
Задние дисковые тормоза 299 |
Задние барабанные тормоза 303 |
Стояночный тормоз 304 |
Основные технические данные тормозной системы 306 |
Антиблокировочная система тормозов (ABS) 307 |
Описание 307 |
Диагностика систем 308 |
Проверка работы системы ABS 309 |
Модулятор давления и электронный блок управления ABS 310 |
Датчики частоты вращения передних колес 311 |
Датчики частоты вращения задних колес 312 |
Датчик замедления 312 |
Система поддержания курсовой устойчивости (VDC) 313 |
Диагностика системы 313 |
Проверка работы системы VDC 313 |
Модулятор давления и электронный блок управления системы VDC 315 |
Датчик бокового перемещения и замедления 318 |
Выключатель VDC 319 |
Датчик угла поворота рулевого колеса 319 |
Датчики частоты вращения колес 319 |
Кузов 320 |
Передний бампер 320 |
Решетка радиатора 321 |
Задний бампер 321 |
Капот 322 |
Переднее крыло 325 |
Боковые двери 325 |
Задняя дверь (хэтчбек) 329 |
Крышка багажника (седан) 331 |
Стеклоочистители и омыватели 332 |
Общие процедуры снятия и установки автомобильных стекол 336 |
Зеркала заднего вида 337 |
Панель приборов 337 |
Центральная консоль 341 |
Отделка салона 342 |
Отделка крыши 344 |
Кондиционер, отопление и вентиляция 346 |
Меры безопасности при работе с хладагентом 346 |
Общие рекомендации 346 |
Поиск неисправностей 346 |
Процедура возврата компрессорного масла в компрессор 347 |
Блок кондиционера и отопителя 347 |
Радиатор отопителя 347 |
Испаритель 348 |
Блок электровентилятора отопителя 349 |
Электродвигатель вентилятора отопителя 349 |
Силовой транзистор (модели с автоматическим управлением) 349 |
Резистор электродвигателя вентилятора отопителя (модели с ручным управлением) 349 |
Панель управления кондиционером и отопителем (блок управления кондиционером) 350 |
Компрессор 350 |
Конденсатор 351 |
Трубопроводы системы кондиционирования 351 |
Проверка электрических элементов 352 |
Диагностика системы кондиционирования (модели с автоматическим управлением кондиционером) 353 |
Система безопасности (SRS) 355 |
Меры предосторожности 355 |
Разъемы системы SRS 355 |
Поиск неисправностей 356 |
Компоненты системы 359 |
Электрооборудование кузова 361 |
Освещение 361 |
Стеклоочистители и омыватели 365 |
Система Multivision 369 |
Звуковой сигнал 369 |
Электропривод стеклоподъемников 369 |
Обогреватель заднего стекла 370 |
Электропривод зеркал 371 |
Комбинация приборов 371 |
Центральный замок 372 |
Система дистанционного управления центральным замком 373 |
Противоугонная система 375 |
Система Entry & Start 375 |
Иммобилайзер 379 |
Система поддержания скорости 381 |
Схемы электрооборудования 382 |
Разъемы 382 |
Провода 382 |
Обозначения на схемах 383 |
Основные жгуты проводов 384 |
Назначение цепей электропитания 410 |
Схемы электрооборудования |
Расположение плавких вставок и предохранителей (модели без системы Entry & Start) 412 |
Расположение плавких вставок и предохранителей (модели с системой Entry & Start) 412 |
Распределение электропитания (модели без системы Entry & Start) 413 |
Распределение электропитания (модели с системой Entry & Start) 415 |
Цепи соединения с массой (кузов, модели с левым рулем) 417 |
Цепи соединения с массой (двигатель, модели с левым рулем и без турбонаддува) 421 |
Цепи соединения с массой (двигатель, модели с левым рулем и с турбонаддувом) 421 |
Цепи соединения с массой (АКПП, модели с левым рулем) 422 |
Цепи соединения с массой (кузов, модели с правым рулем) 422 |
Цепи соединения с массой (двигатель, модели с правым рулем и без турбонаддува) 426 |
Цепи соединения с массой (двигатель, модели с правым рулем и с турбонаддувом) 426 |
Цепи соединения с массой (АКПП, модели с правым рулем) 427 |
Электропривод вентиляторов 427 |
Система зарядки 428 |
Система запуска (модели с левым рулем, без турбонаддува и без системы Entry & Start) 428 |
Система запуска (модели с левым рулем, без турбонаддува и с системой Entry & Start) 429 |
Система запуска (модели с левым рулем и с турбонаддувом) 429 |
Система запуска (модели с правым рулем, без турбонаддува и без системы Entry & Start) 430 |
Система запуска (модели с правым рулем, без турбонаддува и с системой Entry & Start) 430 |
Система запуска (модели с правым рулем и с турбонаддувом) 431 |
Блокировка переключения (модели с левым рулем без системы Entry & Start) 431 |
Блокировка переключения (модели с левым рулем с системой Entry & Start) 432 |
Блокировка переключения (модели с правым рулем без системы Entry & Start) 433 |
Блокировка переключения (модели с правым рулем с системой Entry & Start) 434 |
Система предупреждения о непристегнутых ремнях безопасности (модели с левым рулем) 435 |
Система предупреждения о непристегнутых ремнях безопасности (модели с правым рулем) 436 |
Фары (модели с левым рулем) 436 |
Фары (модели с правым рулем) 437 |
Ручной корректор фар (модели с левым рулем) 438 |
Автоматический корректор фар (модели с левым рулем) 439 |
Ручной корректор фар (модели с правым рулем) 440 |
Автоматический корректор фар (модели с правым рулем) 440 |
Противотуманные фары (модели с левым рулем) 441 |
Противотуманные фары (модели с правым рулем) 442 |
Задние противотуманные фонари (модели с левым рулем) 442 |
Задние противотуманные фонари (модели с правым рулем) 443 |
Фонари заднего хода (модели с левым рулем) 444 |
Фонари заднего хода (модели с правым рулем) 445 |
Стоп-сигналы (модели с левым рулем) 445 |
Стоп-сигналы (модели с правым рулем) 446 |
Габариты и подсветка (модели с левым рулем) 446 |
Габариты и подсветка (модели с правым рулем) 449 |
Указатели поворота и аварийная сигнализация (модели с левым рулем) 451 |
Указатели поворота и аварийная сигнализация (модели с правым рулем) 453 |
Лампы освещения салона (модели с левым рулем) 454 |
Лампы освещения салона (модели с правым рулем) 456 |
Очистители и омыватели лобового стекла (модели с левым рулем) 457 |
Очистители и омыватели лобового стекла (модели с правым рулем) 458 |
Очиститель и омыватель заднего стекла (модели с левым рулем) 458 |
Очиститель и омыватель заднего стекла (модели с правым рулем) 459 |
Очиститель фар (модели с левым рулем) 460 |
Очиститель фар (модели с правым рулем) 461 |
Антиобледенитель щеток (модели с левым рулем) 461 |
Антиобледенитель щеток (модели с правым рулем) 462 |
Звуковой сигнал 462 |
Электропривод стеклоподъемников (модели с левым рулем) 463 |
Электропривод стеклоподъемников (модели с правым рулем) 465 |
Электропривод зеркал (модели с левым рулем) 467 |
Электропривод зеркал (модели с правым рулем) 467 |
Обогреватель заднего стекла 468 |
Разъем комбинации приборов (модели без указателя температуры охлаждающей жидкости) 468 |
Комбинация приборов (модели без указателя температуры охлаждающей жидкости) 469 |
Разъем комбинации приборов (модели с указателем температуры охлаждающей жидкости) 471 |
Комбинация приборов (модели с указателем температуры охлаждающей жидкости) 471 |
Спидометр 473 |
Часы 474 |
Указатель уровня топлива (модели с левым рулем) 474 |
Указатель уровня топлива (модели с правым рулем) 475 |
Система контроля температуры охлаждающей жидкости (модели с левым рулем) 475 |
Система контроля температуры охлаждающей жидкости (модели с правым рулем) 476 |
Система контроля давления масла 477 |
Система контроля тормозной системы (модели с левым рулем) 478 |
Система контроля тормозной системы (модели с правым рулем) 479 |
Система иммобилайзера (модели с левым рулем без системы Entry & Start) 480 |
Система иммобилайзера (модели с левым рулем с системой Entry & Start) 480 |
Система иммобилайзера (модели с правым рулем без системы Entry & Start) 481 |
Система иммобилайзера (модели с правым рулем с системой Entry & Start) 482 |
Система дистанционного управления центральным замком (модели с левым рулем) 483 |
Система дистанционного управления центральным замком (модели с правым рулем без системы двойной блокировки замков дверей) 484 |
Система дистанционного управления центральным замком (модели с правым рулем с системой двойной блокировки замков дверей) 486 |
Центральный замок (модели с левым рулем) 487 |
Центральный замок (модели с правым рулем) 491 |
Система контроля повышающей передачи (модели с левым рулем) 494 |
Система контроля повышающей передачи (модели с правым рулем) 495 |
Система дополнительной сигнализации 495 |
Система управления двигателем (модели с левым рулем, без турбонаддува и без системы Entry & Start) 496 |
Система управления двигателем (модели с левым рулем, без турбонаддува и с системой Entry & Start) 501 |
Система управления двигателем (модели с левым рулем и с турбонаддувом) 506 |
Система электронного управления АКПП (модели с левым рулем) 512 |
Кондиционер (модели с левым рулем и с кондиционером с ручным управлением) 514 |
Кондиционер (модели с левым рулем и с кондиционером с автоматическим управлением) 516 |
Система Entry & Start (модели с левым рулем) 518 |
Антиблокировочная система тормозов (ABS) (модели с левым рулем) 520 |
Система стабилизации курсовой устойчивости (VDC) (модели с левым рулем) 522 |
Система безопасности (SRS) (модели с левым рулем) 524 |
Система поддержания скорости (модели с левым рулем и без турбонаддува) 526 |
Система поддержания скорости (модели с левым рулем и с турбонаддувом) 528 |
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
Пример текста из раздела " Руководство по эксплуатации ": |
Блокировка дверей 1 Комплекты ключей (Модели с системой дистанционного управления центральным замком и запуска двигателя "Entry&Start") К автомобилю прилагаются два брелка системы дистанционного управления центральным замком и запуска двигателя ("Entry&Start"), при помощи которых осуществляется отпирание/запирание замков всех дверей, включая замок крышки багажника (седан) или задней двери (хэтчбек), а также запуск и остановка двигателя без использования обычного ключа зажигания 1 брелок-передатчик, 2 номерная пластинка (содержит номер комплекта ключей), 3 номерная пластинка (содержит идентификационный код иммобилайзера) В корпусе каждого брелка имеется дополнительный ключ, при помощи которого, в случае необходимости, можно отпереть или запереть дверь водителя (Модели без системы дистанционного управления центральным замком и запуска двигателя "Entry&Start") В комплект входит несколько ключей Каждый ключ позволяет отпереть двери, в том числе заднюю дверь (хэтчбек), и запустить двигатель Примечание: На моделях с левым рулем, при помощи сервисного ключа невозможно открыть вещевой ящик и разблокировать рычаг открывания крышки багажника (седан) При ремонте автомобиля на СТО, рекомендуется передавать представителям СТО именно этот ключ, чтобы иметь возможность хранить ценные вещи в багажнике и в вещевом ящике Номер ключа и идентификационный код иммобилайзера, в целях безопасности, выбиты не на самом ключе, а на отдельных номерных пластинках Храните пластинки в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера "SUBARU", Руководство по эксплуатации ВНИМАНИЕ: ?? При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK" (переключатель запуска двигателя в положение "OFF"), отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно ?? На моделях с системой "Entry&Start", после замены или отсоединения аккумуляторной батареи необходимо выполнить инициализацию системы блокировки рулевого колеса, в противном случае двигатель может не запускаться Для этого установите переключатель запуска двигателя в положение "OFF", откройте и закройте водительскую дверь, после чего выждите 10 секунд Если рулевое колесо заблокировалось, инициализация выполнена успешно Панель приборов (модели с левым рулем) 1 внутренняя ручка открывания двери, 2 панель управления положением боковых зеркал заднего вида, 3 регулятор яркости подсветки комбинации приборов, 4 регулятор системы коррекции положения света фар (модификации), 5 переключатель света фар и указателей поворота, 6 комбинация приборов, 7 переключатель управления стеклоочистителями и омывателями, 8 выключатель аварийной сигнализации, 9 магнитола, 10 селектор АКПП (модели с АКПП) или рычаг переключения передач (модели с МКПП), 11 панель управления отопителем и кондиционером, 12 переключатели системы поддержания скорости (модификации), 13 выключатель звукового сигнала, 14 подушка безопасности водителя, 15 рычаг блокировки рулевой колонки, 16 переключатели системы "hands-free" (модификации), 17 панель управления магнитолой на рулевом колесе (модификации), 18 крышка блока предохранителей в салоне, 19 выключатель системы поддержания курсовой устойчивости (модификации), 20 рычаг привода замка капота, 21 панель управления стеклоподъемниками Пример текста из раздела " Техническое обслуживание и общие процедуры проверки и регулировки ": |
Замените колодки, если толщина накладок меньше минимальной или накладки неравномерно изношены Примечание: если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все для обеспечения равномерности торможения При замене колодок антискрипные прокладки тоже меняются 2 Проверьте суппорт и поршень суппорта на отсутствие коррозии и задиров 3 Проверьте держатели колодок а) Очистите специальной жидкостью держатели и места их установки Убедитесь, что держатели находятся в нормальном состоянии б) После установки убедитесь, что они не выпадают 4 Используя штангенциркуль, измерьте толщину тормозного диска Номинальная толщина: кроме WRX/WRX STI24 мм WRX/WRX STI 30 мм Минимальная толщина: кроме WRX/WRX STI22 мм WRX/WRX STI 28 мм Если толщина диска меньше минимально допустимой, то замените диск Задние дисковые тормоза Проверка на автомобиле 1 Поддомкратьте автомобиль 2 Снимите заднее колесо 3 Через смотровое окно оцените состояние тормозных колодок Замените колодки при необходимости Номинальная толщина9 мм Минимальная толщина1,5 мм Задние тормозные колодки (кроме моделей STI) Снятие 1 Снимите заднее колесо 2 Отсоединит кронштейн крепления тормозного шланга 3 Отверните нижний болт крепления тормозного суппорта 4 Поднимите и закрепите тормозной суппорт Примечание: не отсоединяйте тормозной шланг от суппорта 5 Снимите тормозные колодки Установка 1 Нанесите тонкий слой специальной консистентной смазки (например, Molykote M7439) на поверхность контакта между колодками и держателями колодок 2 Нанесите тонкий слой специальной консистентной смазки (например, Molykote AS880N) на поверхность контакта между наружной колодкой и антискрипной прокладкой 3 Нанесите тонкий слой специальной консистентной смазки (например, Molykote AS880N) на поверхность внутренней антискрипной прокладки 4 Установите колодки в тормозной суппорт Внимание: Одновременно заменяйте тормозные колодки правого и левого колеса При необходимости замените держатели колодок Внутренняя тормозная колодка снабжена индикатором износа При износе накладок колодок до минимально допустимой толщины при торможении индикатор контактирует с диском и издает характерный скрип Появление скрипа свидетельствует о необходимости замены колодок Замените колодки, если на них попало масло или консистентная смазка 5 Опустите тормозной суппорт и затяните нижний болт Момент затяжки 27 Н ?м 6 Подсоедините кронштейн крепления тормозного шланга Момент затяжки 33 Н ?м 7 Установите заднее колесо Задние тормозные колодки (модели STI) Снятие 1 Снимите заднее колесо 2 Снимите шплинты (А) 3 Снимите штифты (А) и поперечную пружину (В) 4 Разведите тормозные колодки, отжав поршни назад Пример текста из раздела " Подвеска передняя подвеска ": |
3 Снимите верхнюю опору, шайбу (модели STI), верхнее седло пружины и виброизолятор со стойки 4 Постепенно уменьшите усилие сжатия и снимите пружину 5 Снимите пыльник и ограничитель хода сжатия пружины (кроме моделей STI) Проверка 1 Проверьте снятые детали на отсутствие трещин, повреждений и износа 2 Вытягивая и утапливая шток амортизатора, убедитесь, что его ход плавный и отсутствует постороннее сопротивление, люфт или шум При неисправности замените амортизатор 3 Проверка пружины Если пружина растянута, замените ее Если автомобиль неустойчив и нет других видимых причин (таких, как прокол колеса, перегруз и пр), убедитесь в отсутствии трещин Замените пружину при обнаружении неисправностей Сборка 1 Перед установкой пружины, верхней опоры стойки и других деталей, проверьте отсутствие воздуха в амортизаторе, так как он мешает правильной работе амортизатора 2 Проверка амортизатора на отсутствие воздуха а) Поставьте стойку вертикально штоком вверх б) Сдвиньте шток до середины его хода в) Кончиками пальцев подвигайте шток вверх и вниз г) Если шток двигается как минимум на 10 мм, прокачайте амортизатор 3 Прокачка амортизатора а) Поставьте амортизатор вертикально, штоком вверх Передняя подвеска 1 пылезащитное уплотнение, 2 верхняя опора стойки, 3 верхнее седло пружины, 4 пыльник, 5 ограничитель хода сжатия пружины (кроме модели STI), 6 пружина, 7 амортизатор, 8 поперечная балка, 9 опорный кронштейн для установки домкрата (кроме модели STI), 10 опорный кронштейн №1 поперечной балки (модели с турбонаддувом), 11 стабилизатор поперечной устойчивости, 12 стойка стабилизатора, 13 поворотный кулак, 14 ограничитель, 15 втулка, 16 шаровая опора, 17 нижний рычаг, 18 шплинт, 19 опорный кронштейн нижнего рычага, 20 датчик высоты расположения кузова (модели с системой регулировки направления света фар), 21 кронштейн стабилизатора поперечной устойчивости, 22 опорный кронштейн №2 поперечной балки (кроме модели STI), 23 шайба (модели STI) Пример текста из раздела " Тормозная система ": |

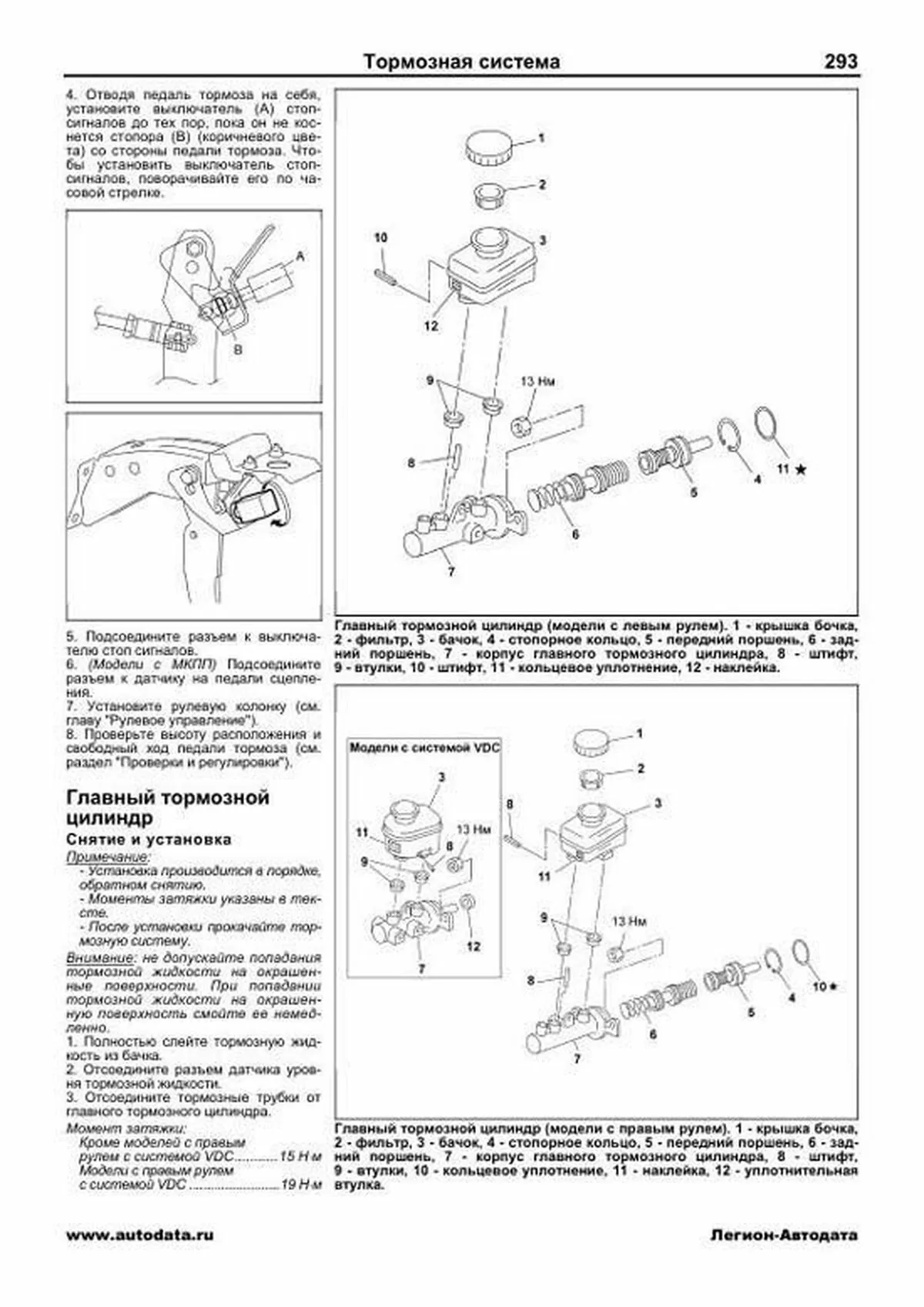

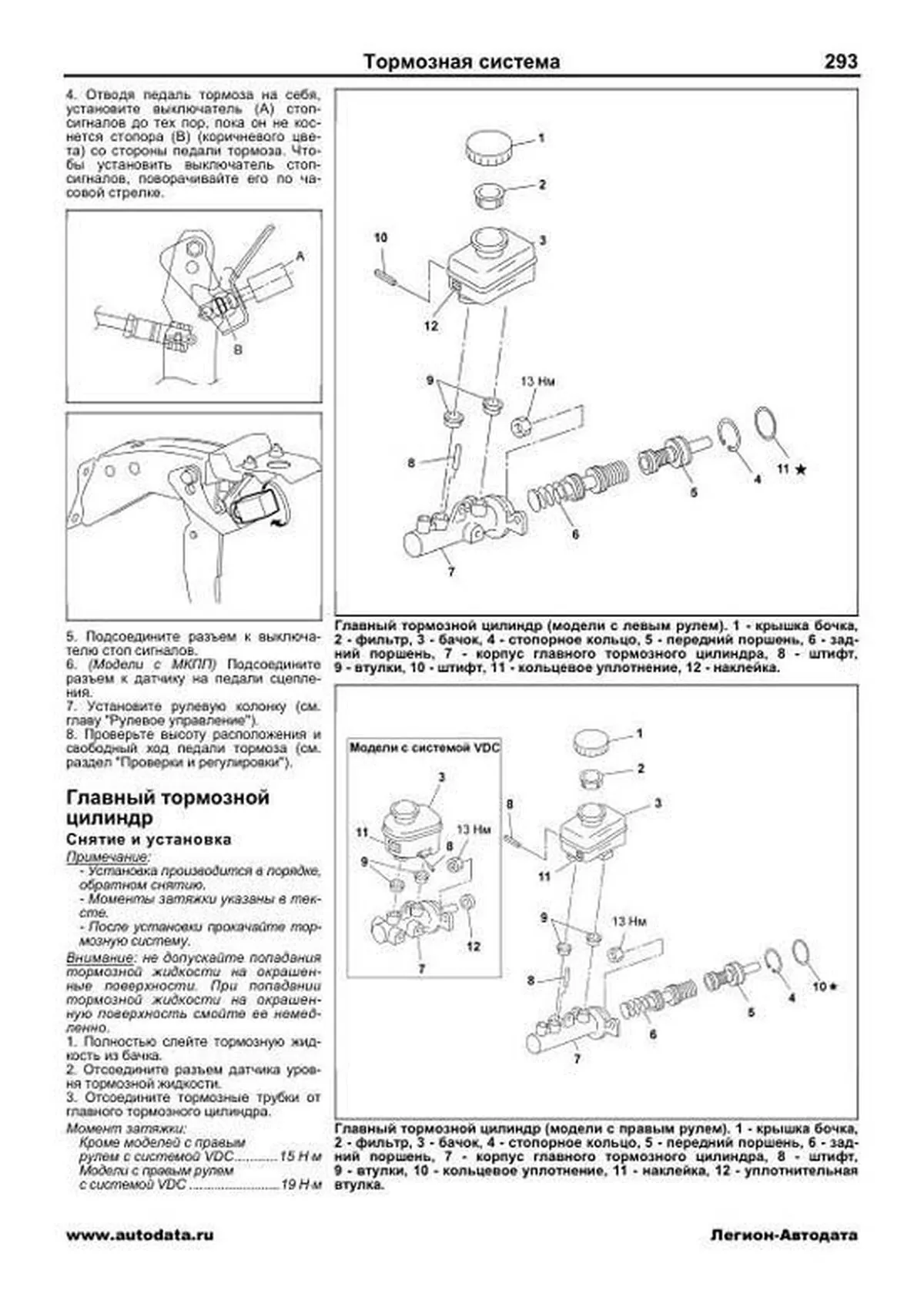

4 Отводя педаль тормоза на себя, установите выключатель (А) стопсигналов до тех пор, пока он не коснется стопора (В) (коричневого цвета) со стороны педали тормоза Чтобы установить выключатель стопсигналов, поворачивайте его по часовой стрелке 5 Подсоедините разъем к выключателю стоп сигналов 6 (Модели с МКПП) Подсоедините разъем к датчику на педали сцепления 7 Установите рулевую колонку (см главу "Рулевое управление") 8 Проверьте высоту расположения и свободный ход педали тормоза (см раздел "Проверки и регулировки") Главный тормозной цилиндр Снятие и установка Примечание: Установка производится в порядке, обратном снятию Моменты затяжки указаны в тексте После установки прокачайте тормозную систему Внимание: не допускайте попадания тормозной жидкости на окрашенные поверхности При попадании тормозной жидкости на окрашенную поверхность смойте ее немедленно 1 Полностью слейте тормозную жидкость из бачка 2 Отсоедините разъем датчика уровня тормозной жидкости 3 Отсоедините тормозные трубки от главного тормозного цилиндра Момент затяжки: Кроме моделей с правым рулем с системой VDС15 Н ?м Модели с правым рулем с системой VDС 19 Н ?м Главный тормозной цилиндр (модели с левым рулем) 1 крышка бочка, 2 фильтр, 3 бачок, 4 стопорное кольцо, 5 передний поршень, 6 задний поршень, 7 корпус главного тормозного цилиндра, 8 штифт, 9 втулки, 10 штифт, 11 кольцевое уплотнение, 12 наклейка Главный тормозной цилиндр (модели с правым рулем) 1 крышка бочка, 2 фильтр, 3 бачок, 4 стопорное кольцо, 5 передний поршень, 6 задний поршень, 7 корпус главного тормозного цилиндра, 8 штифт, 9 втулки, 10 кольцевое уплотнение, 11 наклейка, 12 уплотнительная втулка Пример текста из раздела " Кузов ": |

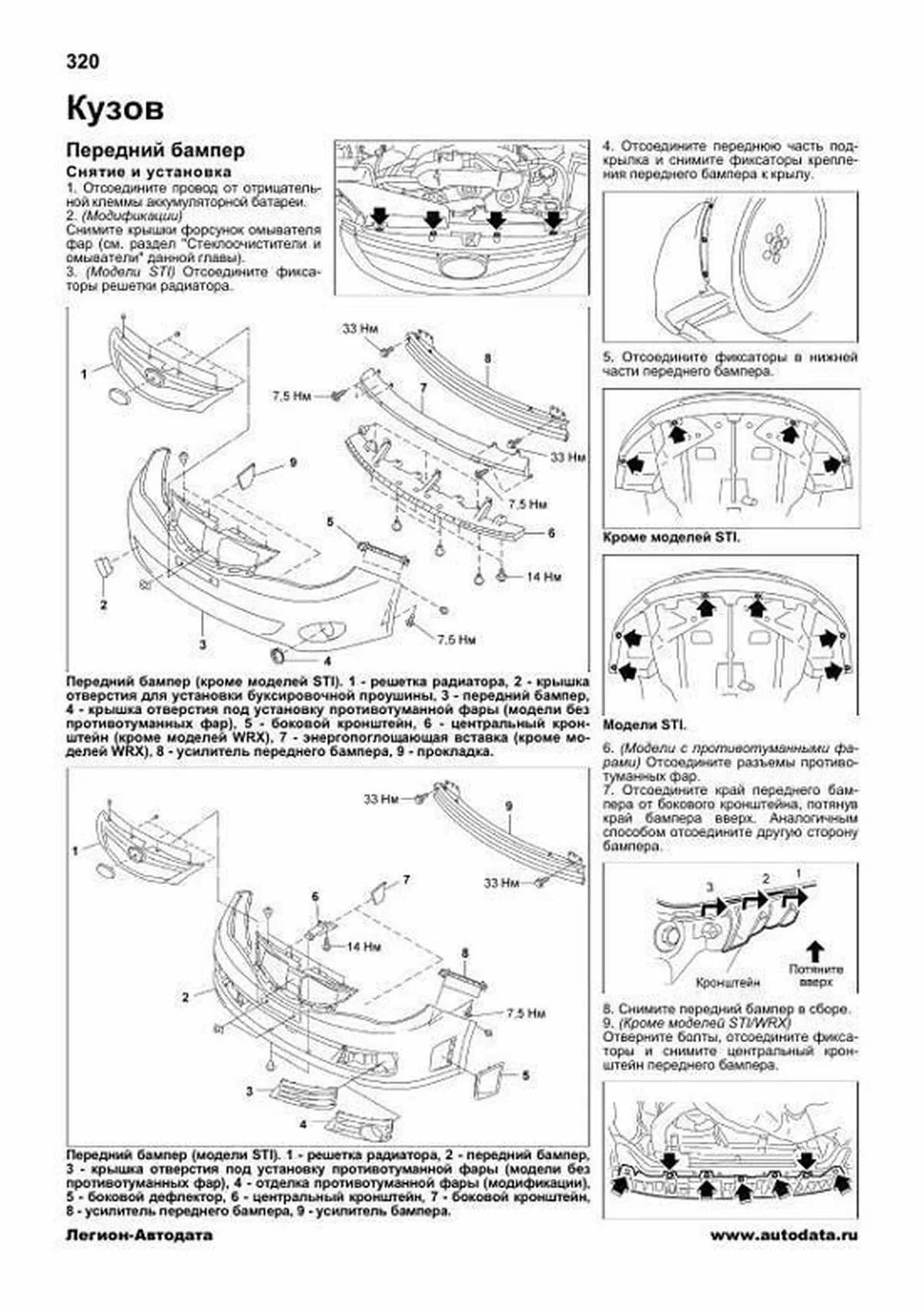

Передний бампер Снятие и установка 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 (Модификации) Снимите крышки форсунок омывателя фар (см раздел "Стеклоочистители и омыватели" данной главы) 3 (Модели STI) Отсоедините фиксаторы решетки радиатора 4 Отсоедините переднюю часть подкрылка и снимите фиксаторы крепления переднего бампера к крылу 5 Отсоедините фиксаторы в нижней части переднего бампера Кроме моделей STI Модели STI 6 (Модели с противотуманными фарами) Отсоедините разъемы противотуманных фар 7 Отсоедините край переднего бампера от бокового кронштейна, потянув край бампера вверх Аналогичным способом отсоедините другую сторону бампера 8 Снимите передний бампер в сборе 9 (Кроме моделей STI/WRX) Отверните болты, отсоедините фиксаторы и снимите центральный кронштейн переднего бампера Кузов Передний бампер (кроме моделей STI) 1 решетка радиатора, 2 крышка отверстия для установки буксировочной проушины, 3 передний бампер, 4 крышка отверстия под установку противотуманной фары (модели без противотуманных фар), 5 боковой |
