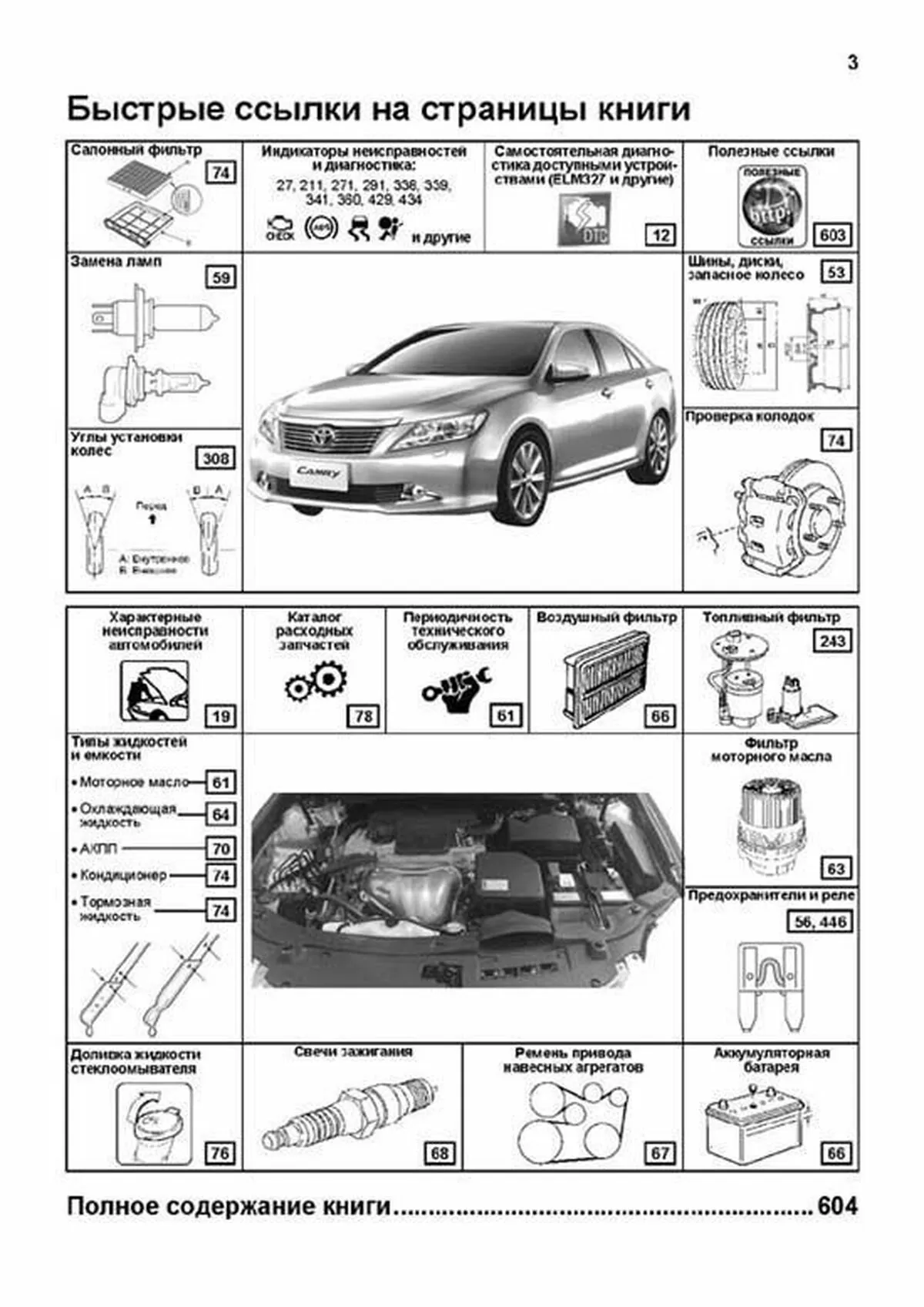

Быстрые ссылки на страницы книги 3 |
Идентификация 4 |
Технические характеристики двигателей 4 |
Сокращения и условные обозначения 5 |
Общие инструкции по ремонту 5 |
Моменты затяжки болтов 6 |
Точки установки гаражного домкрата и лап подъемника 6 |
Основные параметры автомобиля 7 |
Меры безопасности при выполнении работ с различными системами 8 |
При установке мобильной системы радиосвязи 8 |
При работе с системой SRS (подушками безопасности) 8 |
При работе с электрооборудованием 8 |
При вождении автомобиля с антиблокировочной системой тормозов (ABS) 9 |
При работе с топливной системой 9 |
При работе с системой воздухоснабжения 10 |
При работе с маслами 10 |
При наличии каталитического нейтрализатора 11 |
Меры предосторожности при проведении ТО и инициализация 11 |
При проверке автомобилей на беговых барабанах (тормозной стенд) 11 |
При отсоединении клеммы АКБ 11 |
Инициализация элементов различных систем управления 11 |
Самостоятельная диагностика 12 |

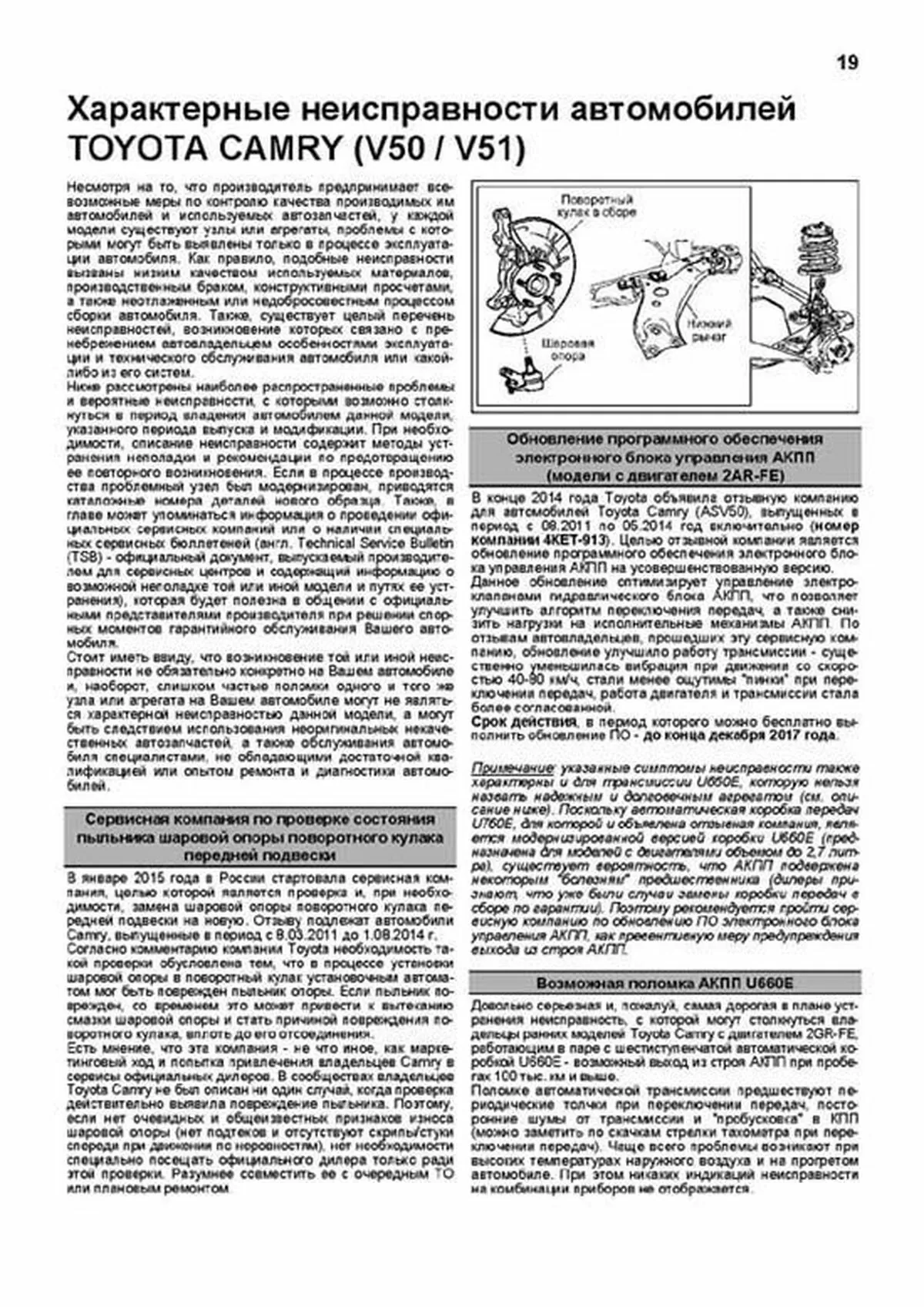

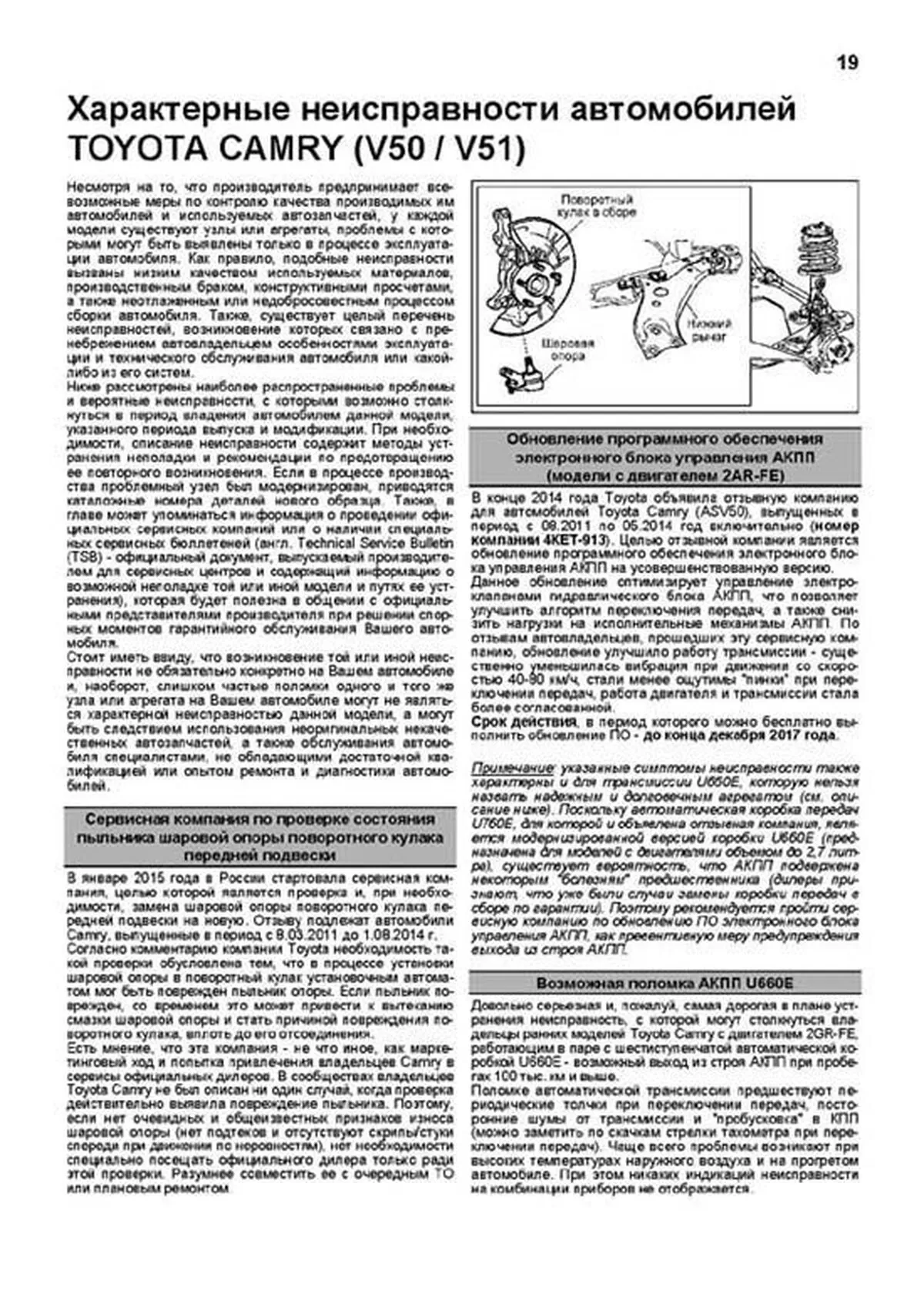

Характерные неисправности автомобилей TOYOTA CAMRY (V50 / V51) 19 |
Руководство по эксплуатации 23 |
Блокировка дверей 24 |
Комбинация приборов 26 |
Многофункциональный дисплей 29 |
Стеклоподъемники 31 |
Световая сигнализация на автомобиле 32 |
Капот 33 |
Крышка багажника 33 |
Лючок заливной горловины топливного бака 33 |
Управление стеклоочистителями и омывателями 33 |
Система экстренного торможения (ВА) 34 |
Противобуксовочная система (TRC) и система курсовой устойчивости (VSC) 34 |
Управление автомобилем с АКПП 34 |
Запуск двигателя 35 |
Рулевое колесо 36 |
Управление зеркалами 37 |
Обогреватель заднего стекла 37 |
Солнцезащитная шторка (модификации) 38 |
Сиденья 38 |
Обогрев сидений (модификации) 39 |
Ремни безопасности 39 |
Система пассивной безопасности (SRS) 40 |
Люк (модификации) 41 |
Система поддержания скорости (модификации) 42 |
Камера заднего вида (модификации) 42 |
Система помощи при парковке 43 |
Управление отопителем и кондиционером 44 |
Аудиосистема - основные моменты эксплуатации 45 |
Разъемы для подключения дополнительного оборудования (12 V) 47 |
Стояночный тормоз 47 |
Антиблокировочная система тормозов (ABS) 47 |
Переключатель запуска двигателя (модели с системой "Entry&Start") 48 |
Запуск двигателя 48 |
Запуск двигателя, если брелок работает неверно (модели с системой "Entry&Start") 49 |
Если двигатель не запускается 49 |
Запуск автомобиля с помощью добавочной батареи 49 |
Советы по вождению в различных условиях 50 |
Неисправности двигателя во время движения 51 |
Буксировка автомобиля 51 |
Домкрат, инструменты и запасное колесо 52 |
Поддомкрачивание автомобиля 52 |
Замена колеса 53 |
Замена на "докатку" 53 |
Рекомендации по выбору шин 53 |
Проверка давления и состояния шин 54 |
Замена шин 55 |
Особенности эксплуатации алюминиевых дисков 55 |
Замена дисков колес 55 |
Индикаторы износа накладок тормозных колодок 55 |
Каталитический нейтрализатор и система выпуска 55 |
Предохранители 56 |

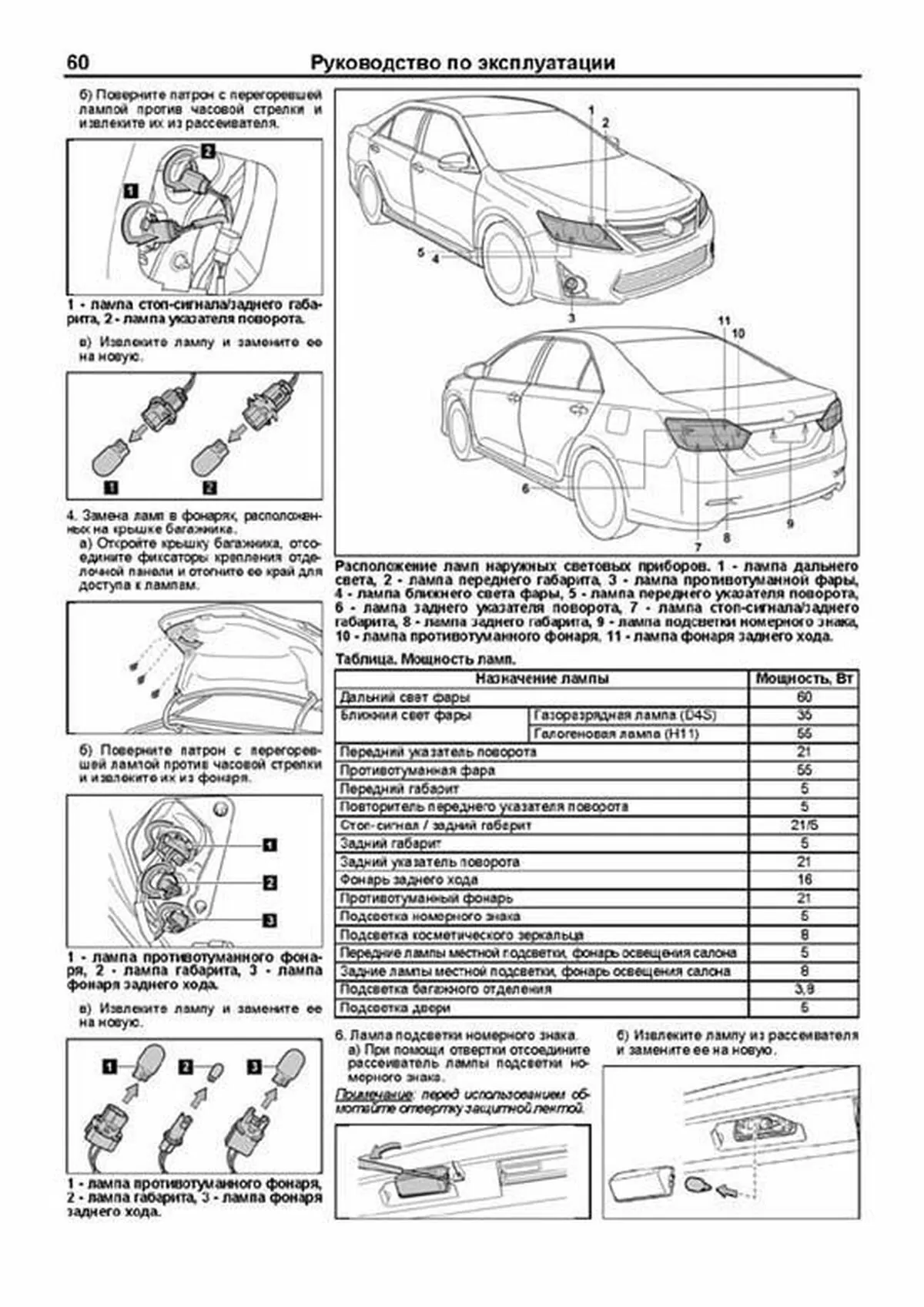

Замена ламп 59 |
Техническое обслуживание и общие процедуры проверки и регулировки 61 |

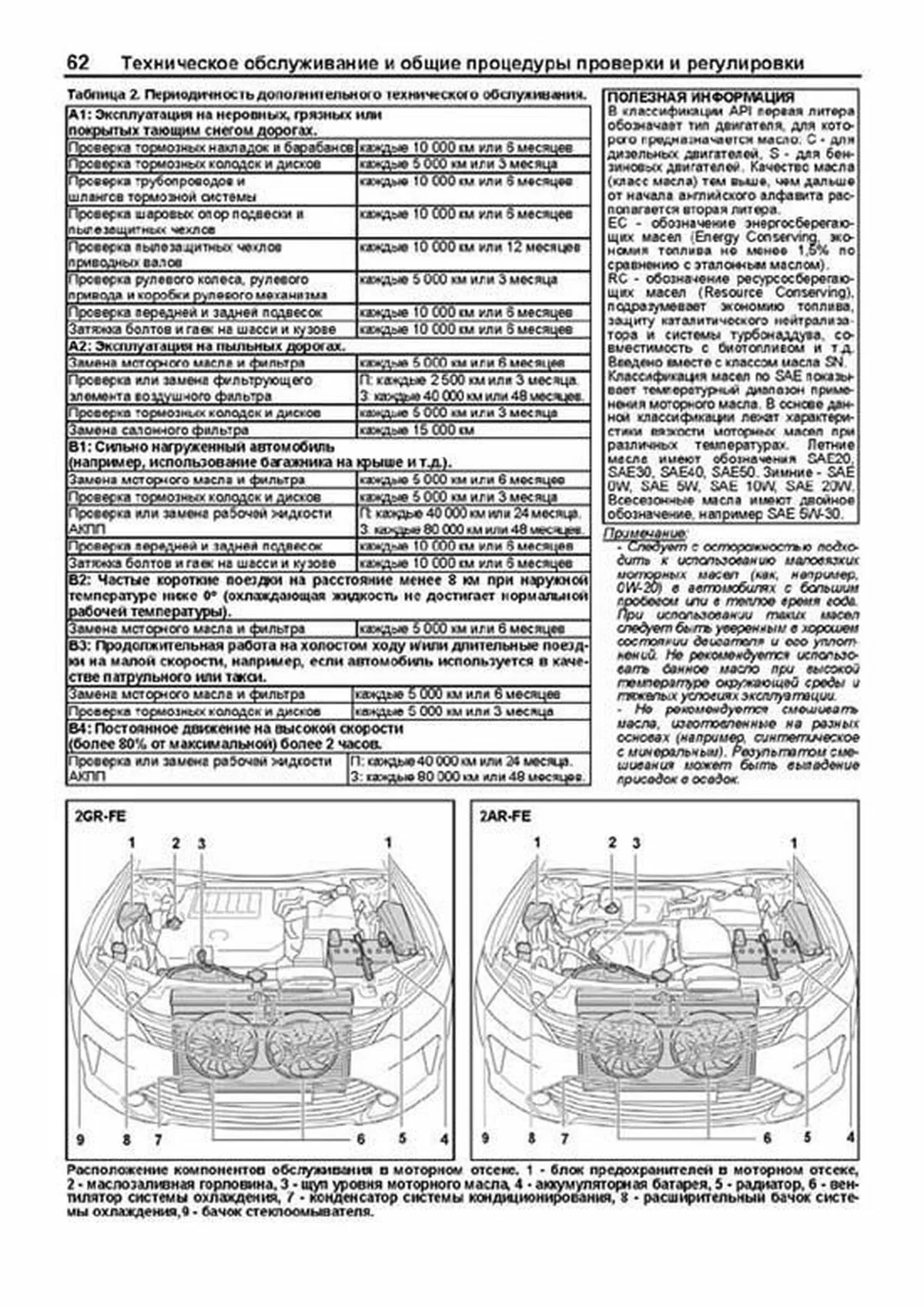

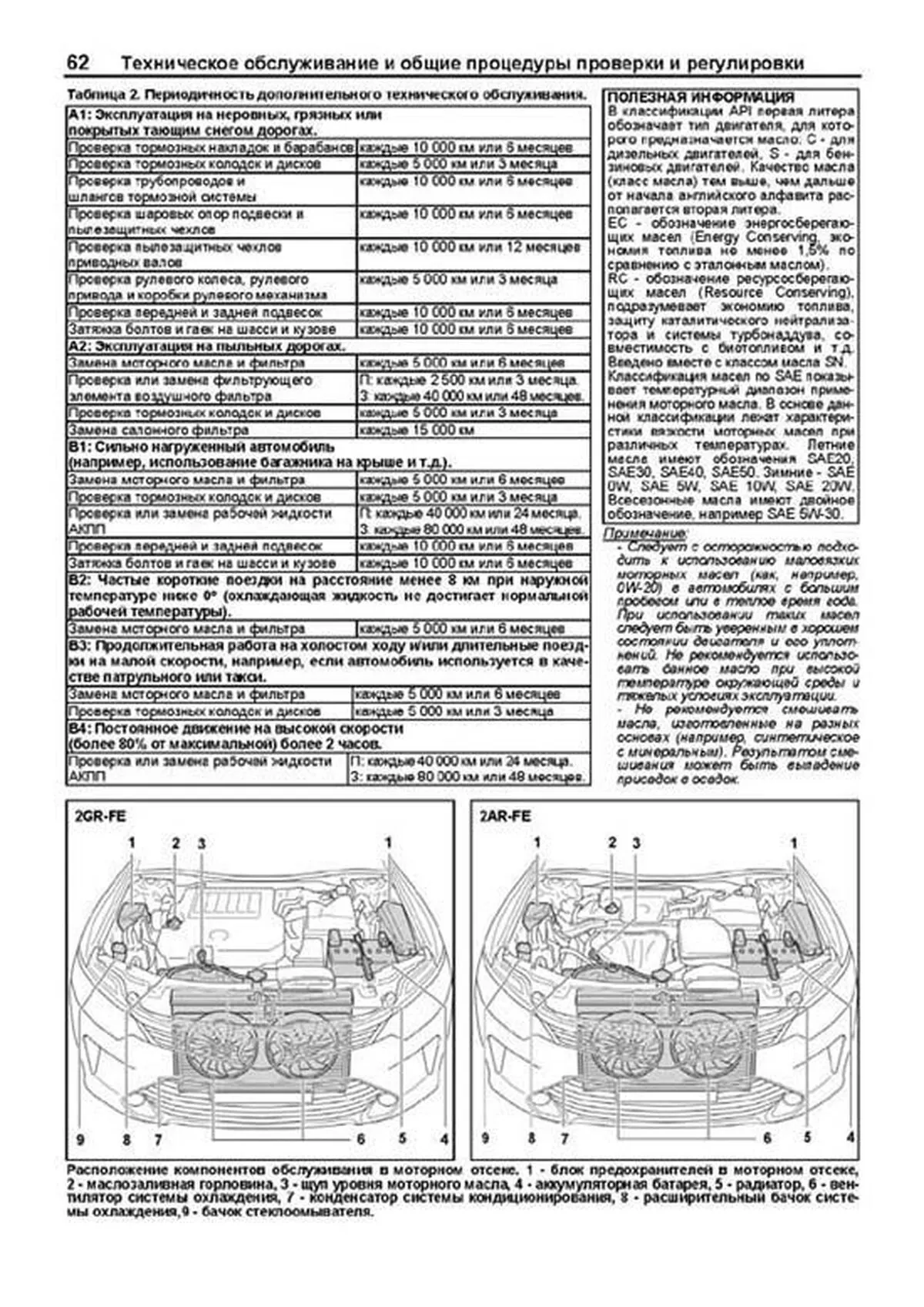

Интервалы обслуживания 61 |
Моторное масло и фильтр 61 |
Охлаждающая жидкость 64 |
Проверка и замена воздушного фильтра 66 |
Замена топливного фильтра 66 |
Аккумуляторная батарея 66 |
Ремень привода навесных агрегатов 67 |
Проверка свечей зажигания 68 |
Проверка угла опережения зажигания 70 |
Проверка частоты вращения холостого хода 70 |
Проверка давления конца такта сжатия 70 |
Рабочая жидкость АКПП (U241E ACV51) 70 |
Рабочая жидкость АКПП (U760E ACV50, U660E GSV50) 71 |
Проверка пылезащитных чехлов 73 |
Замена салонного фильтра 74 |
Данные системы кондиционирования 74 |
Проверка стояночного тормоза 74 |
Тормозная жидкость 74 |
Передние тормоза 74 |
Задние тормоза 76 |
Проверка уровня жидкости в бачке омывателей стекол 76 |
Дополнительные проверки 76 |
Каталожные номера оригинальных запасных частей 77 |

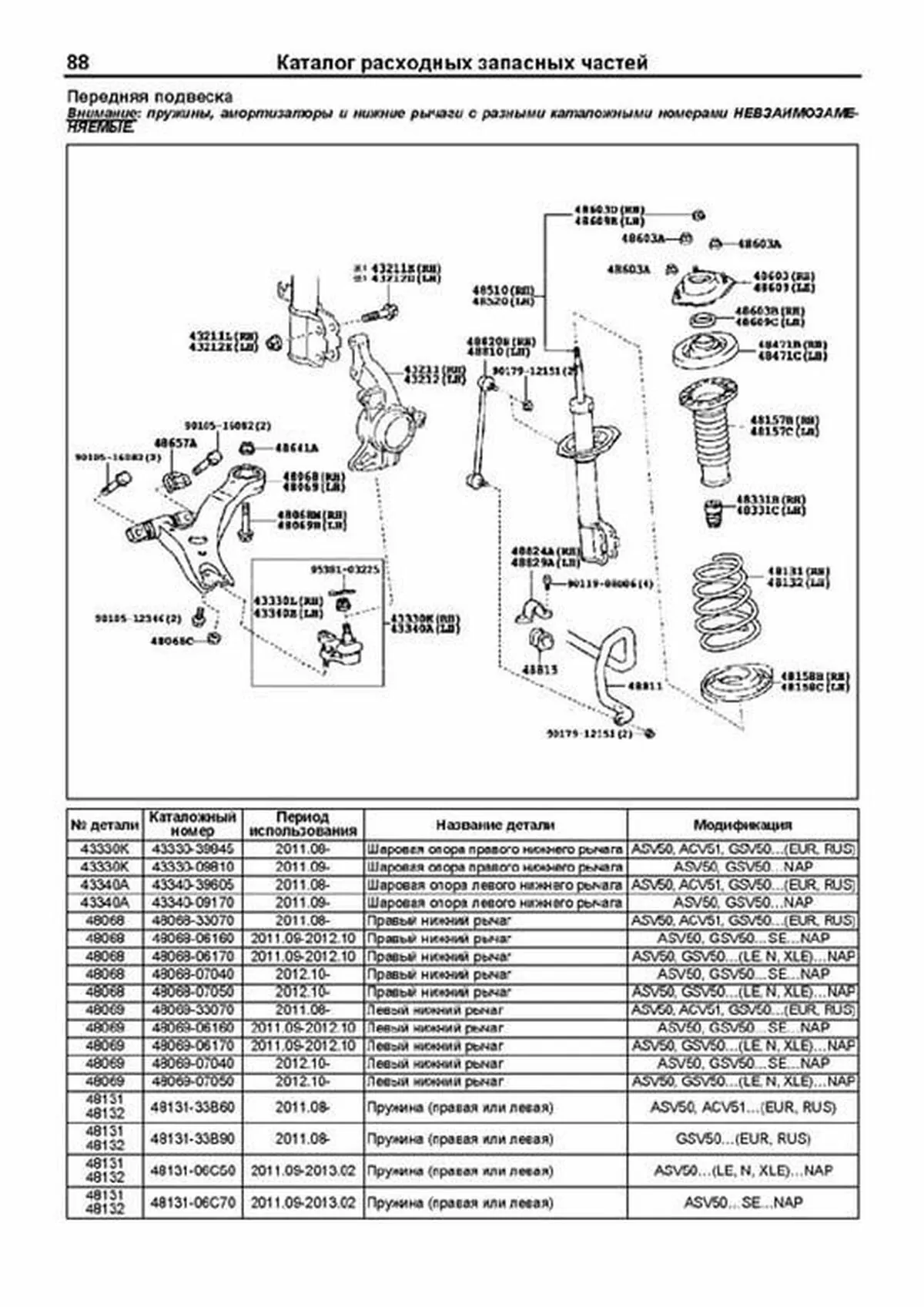

Каталог расходных запасных частей 78 |
Двигатель 2AR-FE (2,5 л) - механическая часть 91 |
Общая информация 91 |
Силовой агрегат 91 |

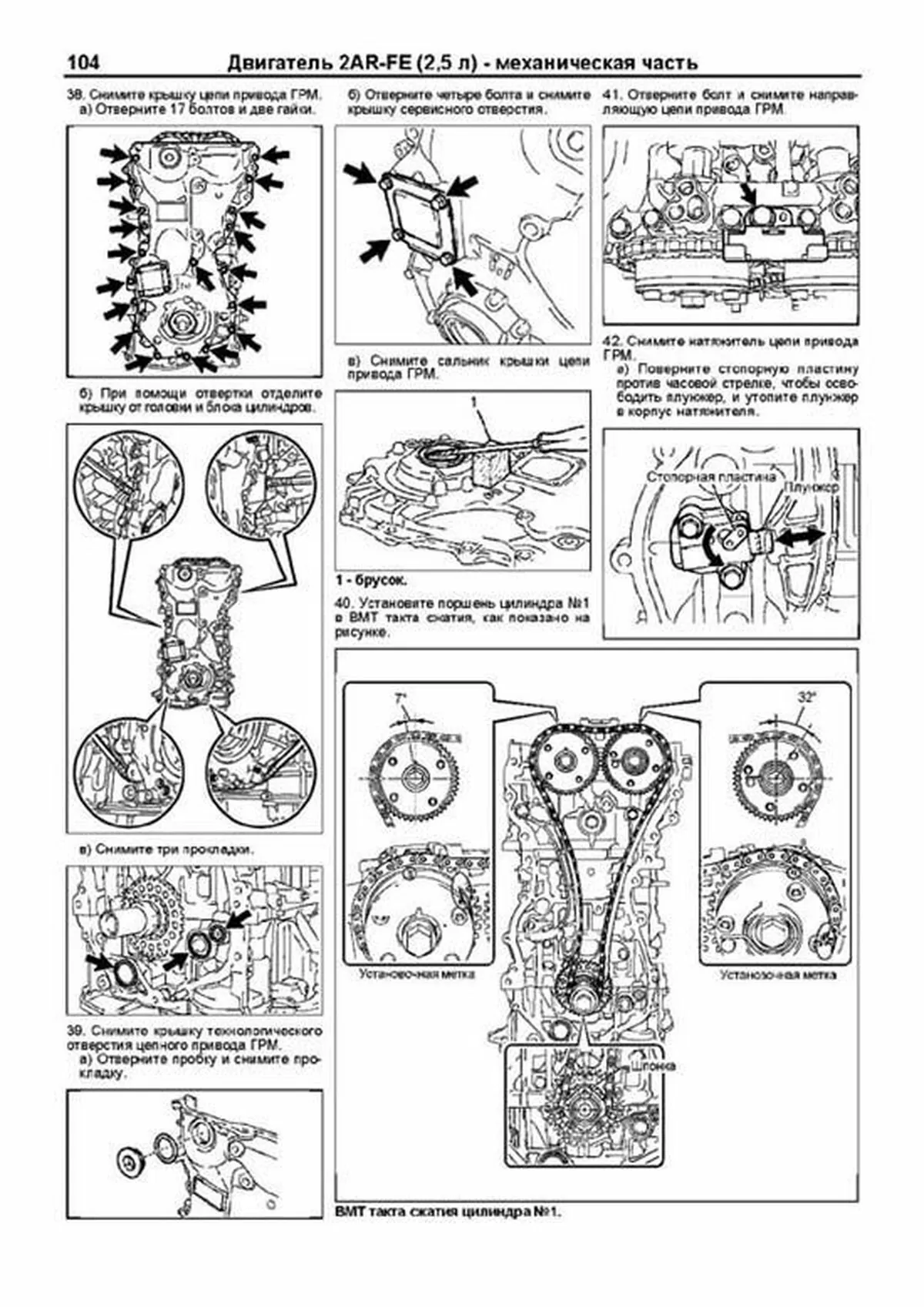

Цепь привода ГРМ 100 |
Головка блока цилиндров 111 |
Передний сальник коленчатого вала 114 |
Двигатель 2GR-FE (3,5 л) - механическая часть 115 |
Общая информация 115 |
Силовой агрегат 115 |
Цепь привода ГРМ 124 |
Головка блока цилиндров 137 |
Передний сальник коленчатого вала 141 |
Двигатель 1AZ-FE (2,0 л) - механическая часть 142 |
Общая информация 142 |
Проверка и регулировка зазоров в приводе клапанов 142 |
Силовой агрегат 147 |
Цепь привода ГРМ 159 |
Передний сальник коленчатого вала 171 |
Двигатель - общие процедуры ремонта 172 |
Головка блока цилиндров 172 |
Блок цилиндров 178 |
Система охлаждения 190 |
Насос охлаждающей жидкости 190 |
Термостат 193 |
Радиатор и вентилятор 195 |
Проверка 198 |
Система смазки 200 |
Проверка давления масла 200 |
Масляный насос 201 |
Система впрыска топлива 211 |
Система самодиагностики 211 |
Описание 211 |
Индикатор "CHECK ENGINE" ("проверь двигатель") 211 |
Считывание диагностических кодов неисправностей 211 |
Стирание диагностических кодов неисправностей 211 |
Диагностические коды неисправностей системы управления двигателем 211 |
Проверка электронного блока управления двигателем 226 |
Проверка с помощью осциллографа (1AZ-FE) 228 |
Проверка с помощью осциллографа (2AR-FE) 232 |
Проверка с помощью осциллографа (2GR-FE) 236 |
Топливная система 237 |
Меры предосторожности при работе с топливной системой 238 |
Проверки на автомобиле 239 |
Форсунки 239 |
Топливный насос и топливный фильтр 243 |
Топливный бак 246 |
Система электронного управления 249 |
Корпус дроссельной заслонки 249 |
Привод дроссельной заслонки - ETCS 250 |

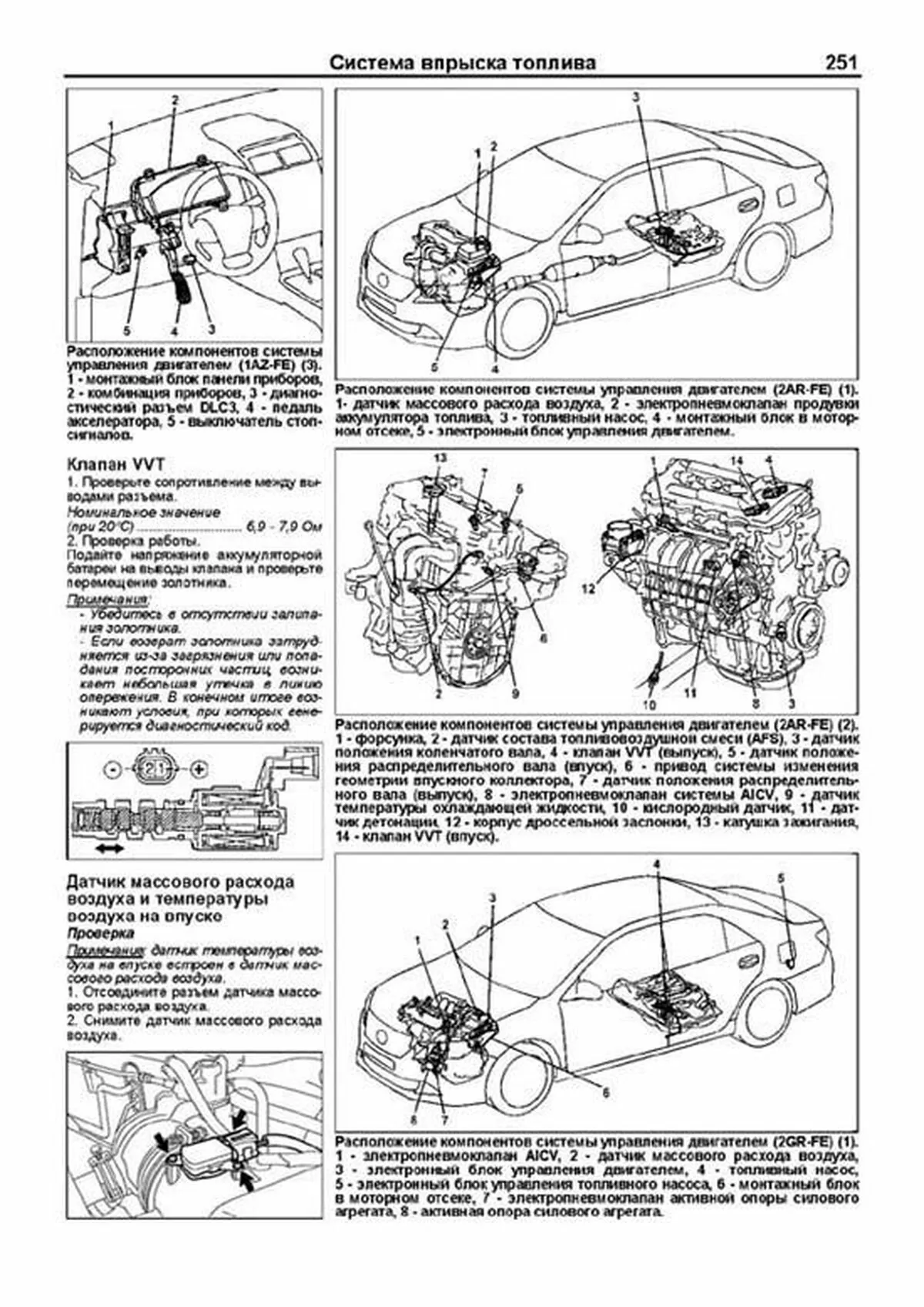

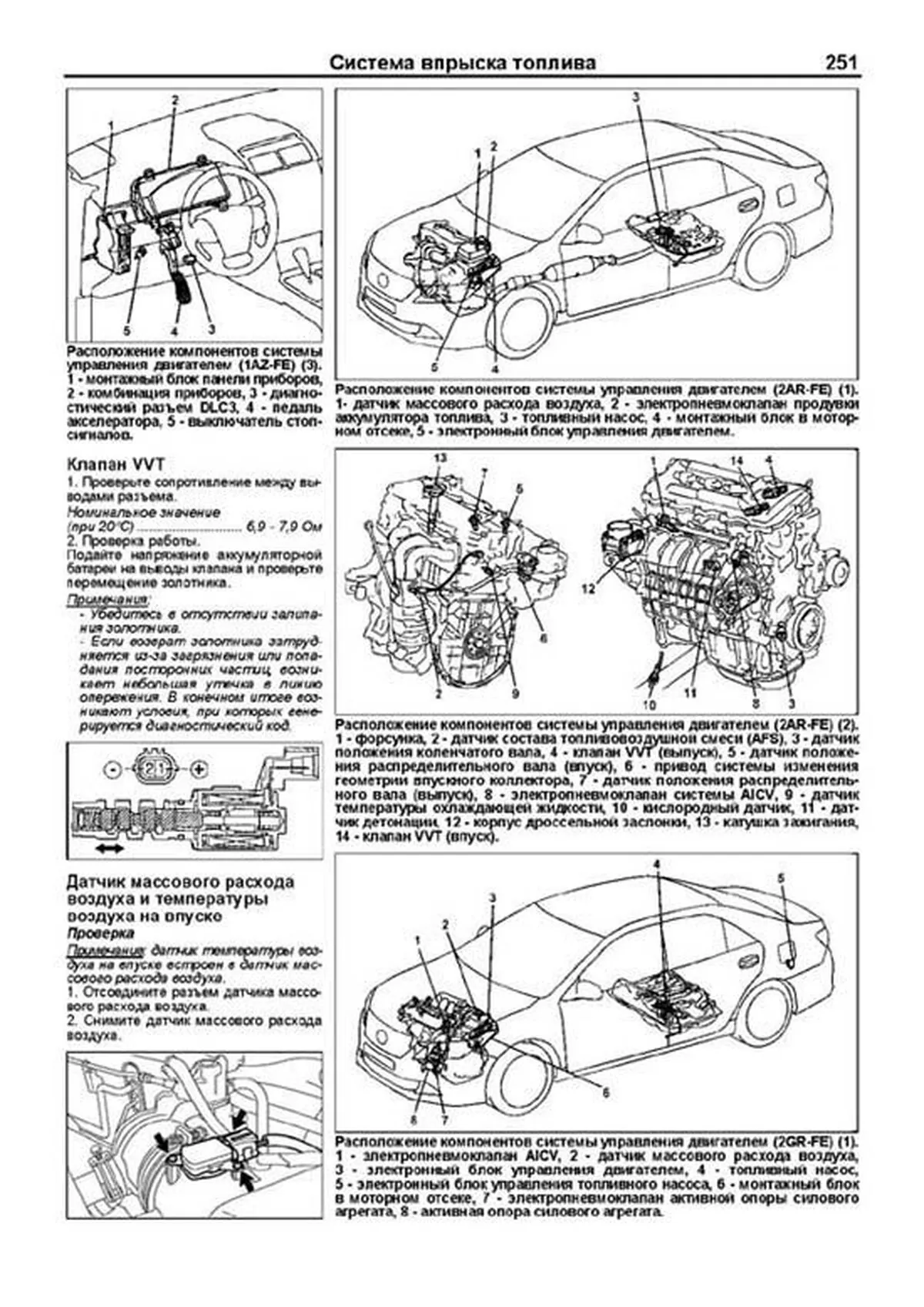

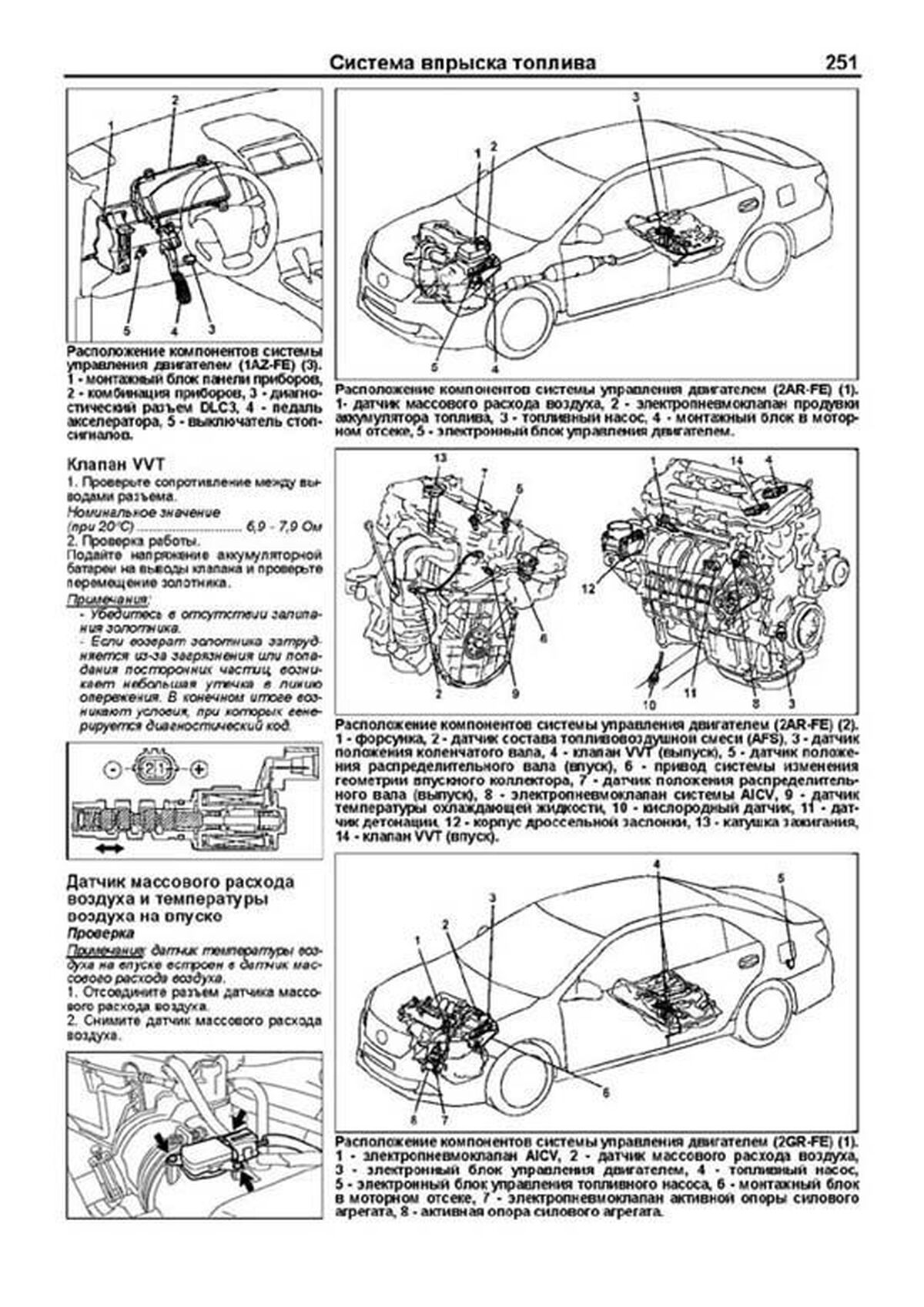

Клапан VVT 251 |
Датчик массового расхода воздуха и температуры воздуха на впуске 251 |
Датчик положения педали акселератора 252 |
Датчик температуры охлаждающей жидкости 252 |
Датчик детонации 252 |
Интегрированное реле 253 |
Электронный блок управления двигателем 254 |
Кислородный датчик 255 |
Датчик состава топливовоздушной смеси 256 |
Система управления впуском воздуха 257 |
Клапан управления впуском воздуха (системы ACIS) (2GR-FE) 257 |
Проверка привода системы AICV (2AR-FE) 257 |
Впускной коллектор (2AR-FE) 257 |
Клапан управления забором воздуха (2GR-FE) 257 |
Вакуумный ресивер 257 |
Электропневмоклапан ACIS 258 |
Система снижения токсичности 258 |
Система принудительного холостого хода 258 |
Клапан системы вентиляции картера (PCV) 258 |
Система улавливания паров топлива (EVAP) 258 |
Система зажигания 259 |
Система запуска 260 |
Общая информация 260 |
Проверки на автомобиле 260 |
Стартер 260 |
Система зарядки 265 |
Меры предосторожности 265 |
Проверки на автомобиле 265 |
Генератор 265 |
Автоматические коробки передач U660E, U760E 270 |
Общее описание 270 |
Элементы коробки передач 270 |
Гидравлическая часть системы управления 270 |
Электрическая часть системы управления 270 |
Предварительные проверки 270 |
Проверка селектора 270 |
Проверка и регулировка выключателя запрещения запуска двигателя 271 |
Диагностика 271 |
Проверка индикатора 271 |
Общее описание 271 |
Считывание и стирание кодов неисправностей 272 |
Проверка переключения передач 272 |
Проверка механических систем АКПП 276 |
Тест на полностью заторможенном автомобиле (stall test) 276 |
Проверка времени включения передачи 276 |
Гидравлический тест (проверка давления в основной магистрали) 276 |
Дорожный тест 277 |
Регистрация 278 |
Инициализация 278 |
Электронный блок управления АКПП (U660E) 278 |
Электронный блок управления двигателем 278 |
Блок электромагнитных клапанов АКПП 279 |
Датчики и жгут проводов АКПП 282 |
Выключатель запрещения запуска 282 |
Селектор 283 |
Трос управления АКПП 284 |
Сальники приводных валов 285 |
Коробка передач 286 |
Автоматическая коробка передач U241E 290 |
Общее описание 290 |
Элементы коробки передач 290 |
Гидравлическая часть системы управления 291 |
Электрическая часть системы управления 291 |
Предварительные проверки 291 |
Проверка селектора 291 |
Проверка и регулировка выключателя запрещения запуска двигателя 291 |
Диагностика 291 |
Проверка индикатора 291 |
Общее описание 292 |
Считывание и стирание кодов неисправностей 292 |
Проверка переключения передач 292 |
Проверка механических систем АКПП 294 |
Тест на полностью заторможенном автомобиле (stall test) 294 |
Проверка времени включения передачи 294 |
Гидравлический тест (проверка давления в основной магистрали) 295 |
Дорожный тест 295 |
Инициализация 296 |
Электронный блок управления двигателем 296 |
Блок электромагнитных клапанов АКПП 297 |
Датчики частоты вращения входного и выходного валов 298 |
Выключатель запрещения запуска 299 |
Селектор 299 |
Трос управления АКПП 300 |
Сальники приводных валов 300 |
Коробка передач 301 |
Приводные валы 304 |
Снятие 304 |
Проверка 306 |
Установка 307 |
Основные технические данные приводных валов 307 |
Подвеска 308 |
Предварительные проверки 308 |
Замена шин 308 |
Проверка и регулировка углов установки передних колес 308 |
Проверка и регулировка углов установки задних колес 310 |
Передняя подвеска 311 |
Ступица переднего колеса 311 |

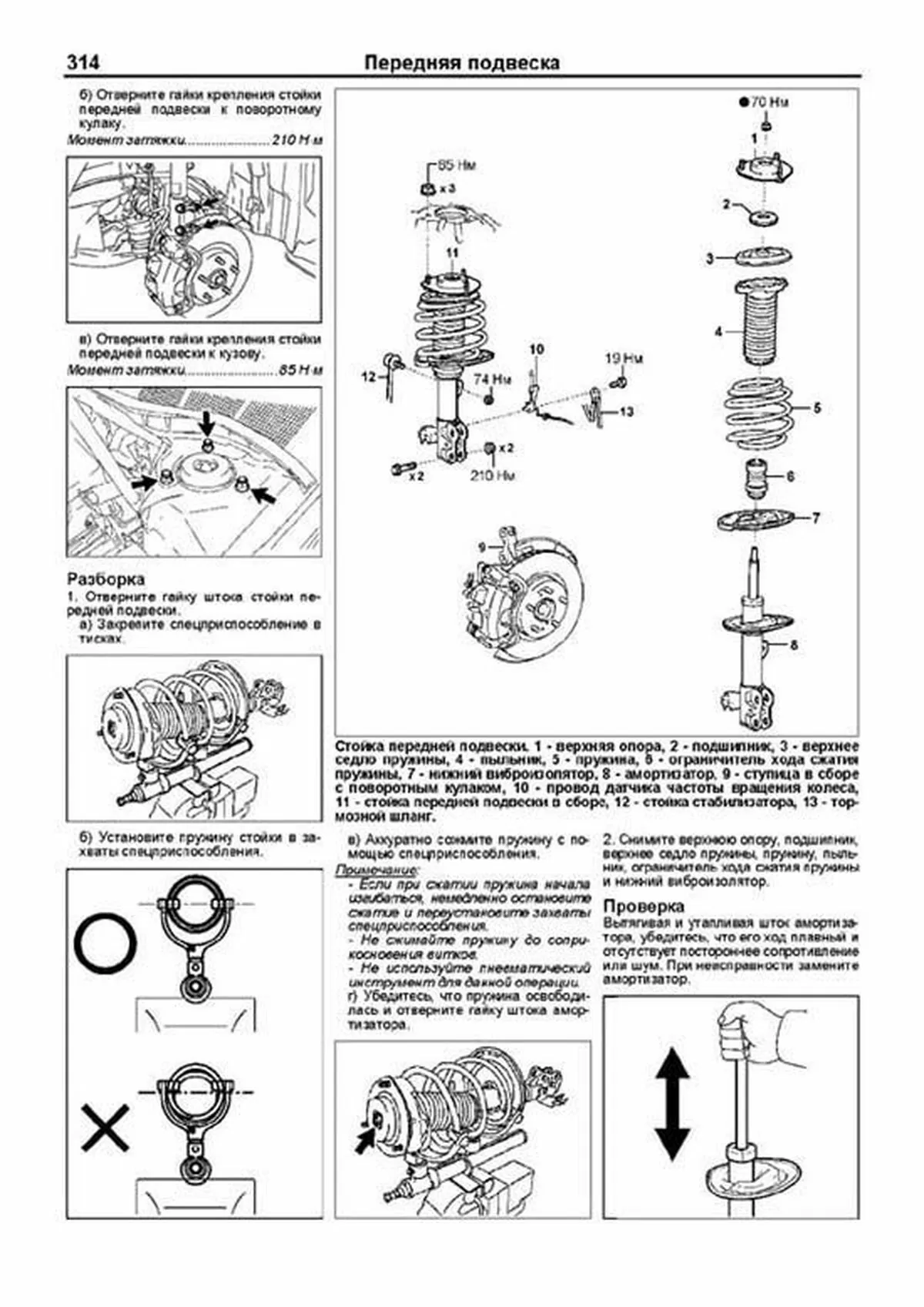

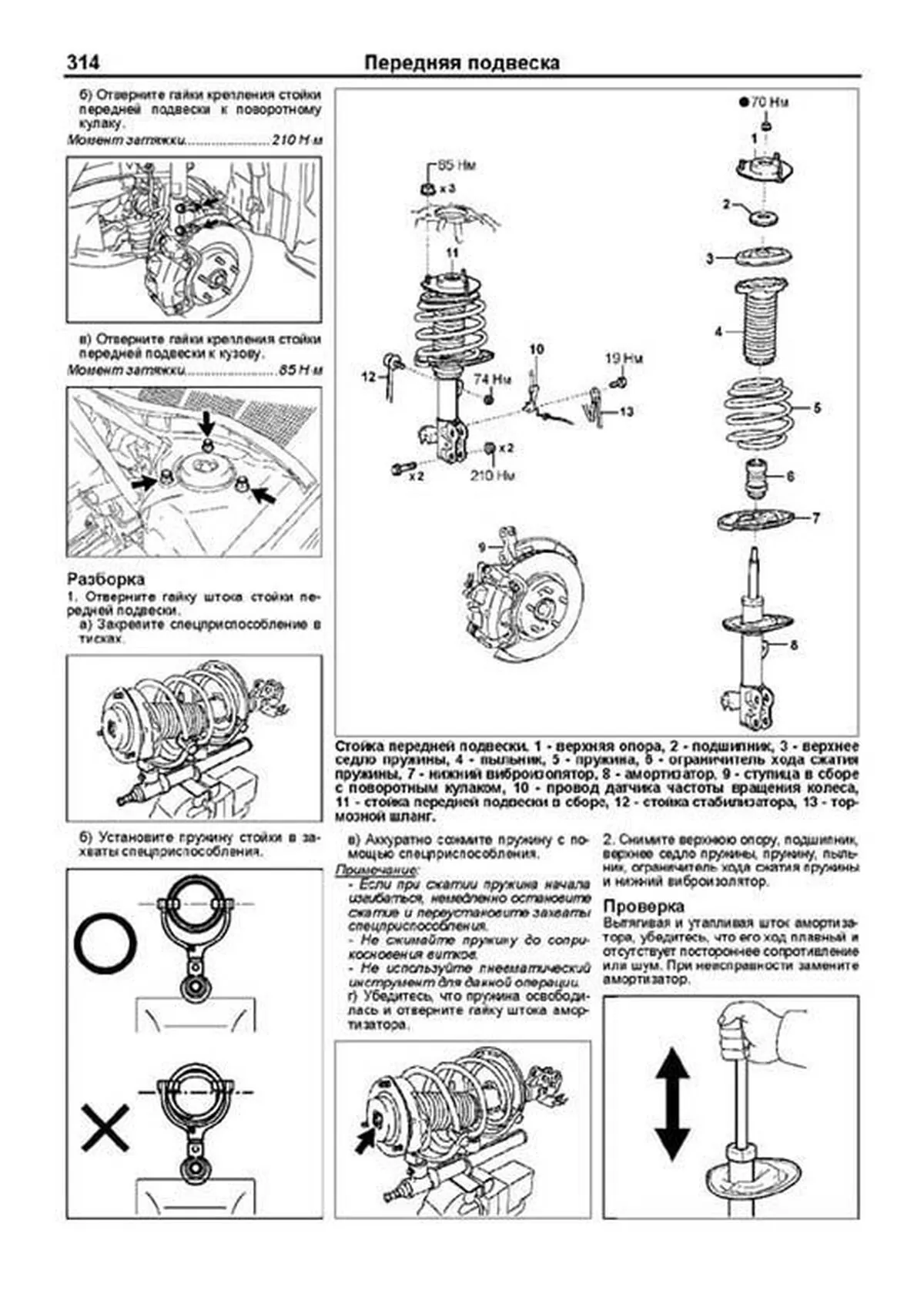

Стойка передней подвески 313 |
Нижний рычаг 315 |
Шаровая опора 321 |
Стабилизатор поперечной устойчивости 321 |
Задняя подвеска 322 |
Ступица заднего колеса 322 |
Кулак задней подвески 323 |
Стойка задней подвески 324 |
Продольная тяга 325 |
Поперечная балка 326 |
Рулевое управление 330 |
Предварительные проверки 330 |
Проверка люфта рулевого колеса 330 |
Проверка усилия на рулевом колесе 330 |
Регулировка положения рулевого колеса 330 |
Рулевая колонка 330 |
Рулевое колесо 334 |
Рулевой механизм 335 |
Система блокировки рулевого управления (модели с системой Entry & Start) 338 |
Диагностика 338 |
Проверка электропривода и блока управления блокировкой рулевого управления 339 |
Система регулировки рулевой колонки 339 |
Диагностика 339 |
Блок управления регулировкой рулевой колонки 339 |
Переключатель регулировки рулевой колонки 340 |
Проверка электроприводов регулировки рулевой колонки 340 |
Электроусилитель рулевого управления (EPS) 340 |
Общие проверки 340 |
Инициализация и калибровка нулевой точки 340 |
Диагностика 341 |
Электронный блок управления EPS 343 |
Основные технические данные рулевого управления 344 |
Тормозная система 345 |
Проверка уровня тормозной жидкости 345 |
Прокачка тормозной системы 345 |
Педаль тормоза 345 |
Главный тормозной цилиндр 347 |
Вакуумный усилитель тормозов 348 |

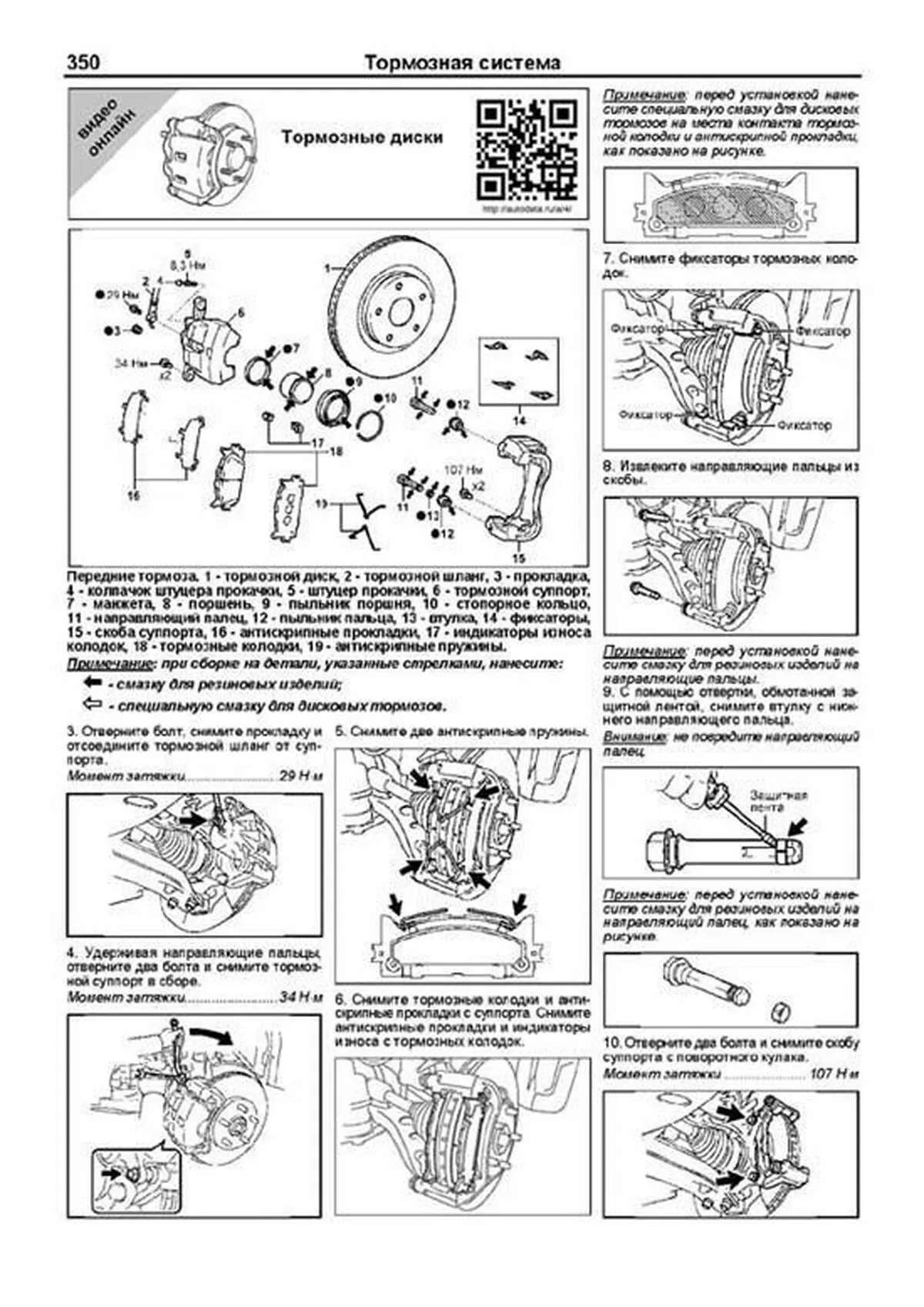

Передние тормоза 349 |
Задние тормоза 352 |
Стояночный тормоз 354 |
Основные технические данные тормозной системы 359 |

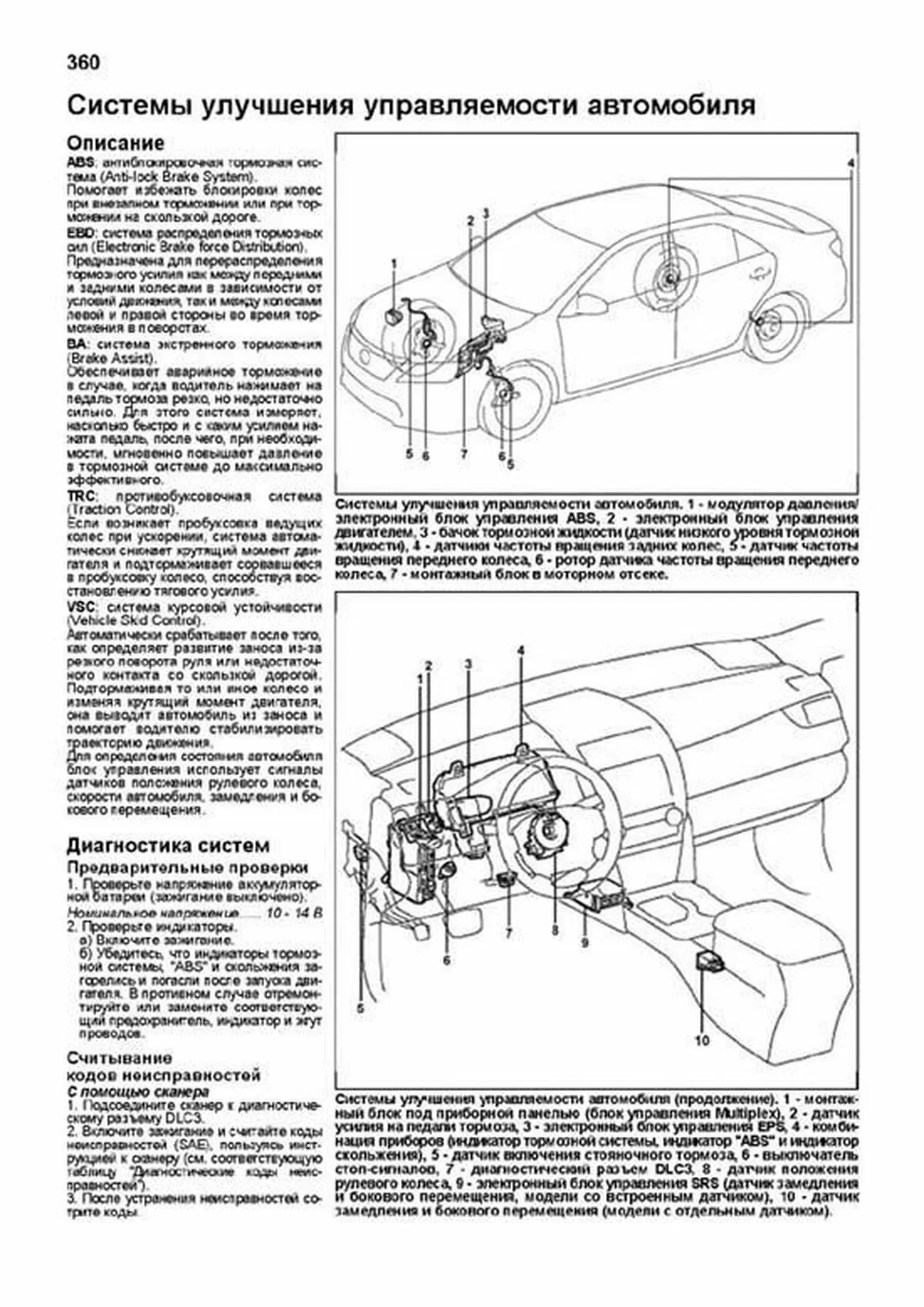

Системы улучшения управляемости автомобиля 360 |
Описание 360 |
Диагностика систем 360 |
Предварительные проверки 360 |
Считывание кодов неисправностей 360 |
Сброс кодов неисправностей 361 |
Диагностика датчиков 366 |
Датчики частоты вращения колес 368 |
Датчик замедления и бокового перемещения (модели с отдельным датчиком) 369 |
Датчик усилия на педали тормоза 369 |
Датчик низкого уровня тормозной жидкости 369 |
Датчик положения рулевого колеса 369 |
Модулятор давления / электронный блок управления ABS 369 |
Кузов 371 |
Передний бампер 371 |
Задний бампер 373 |
Регулировка капота 374 |
Трос привода лючка заливной горловины топливного бака 377 |

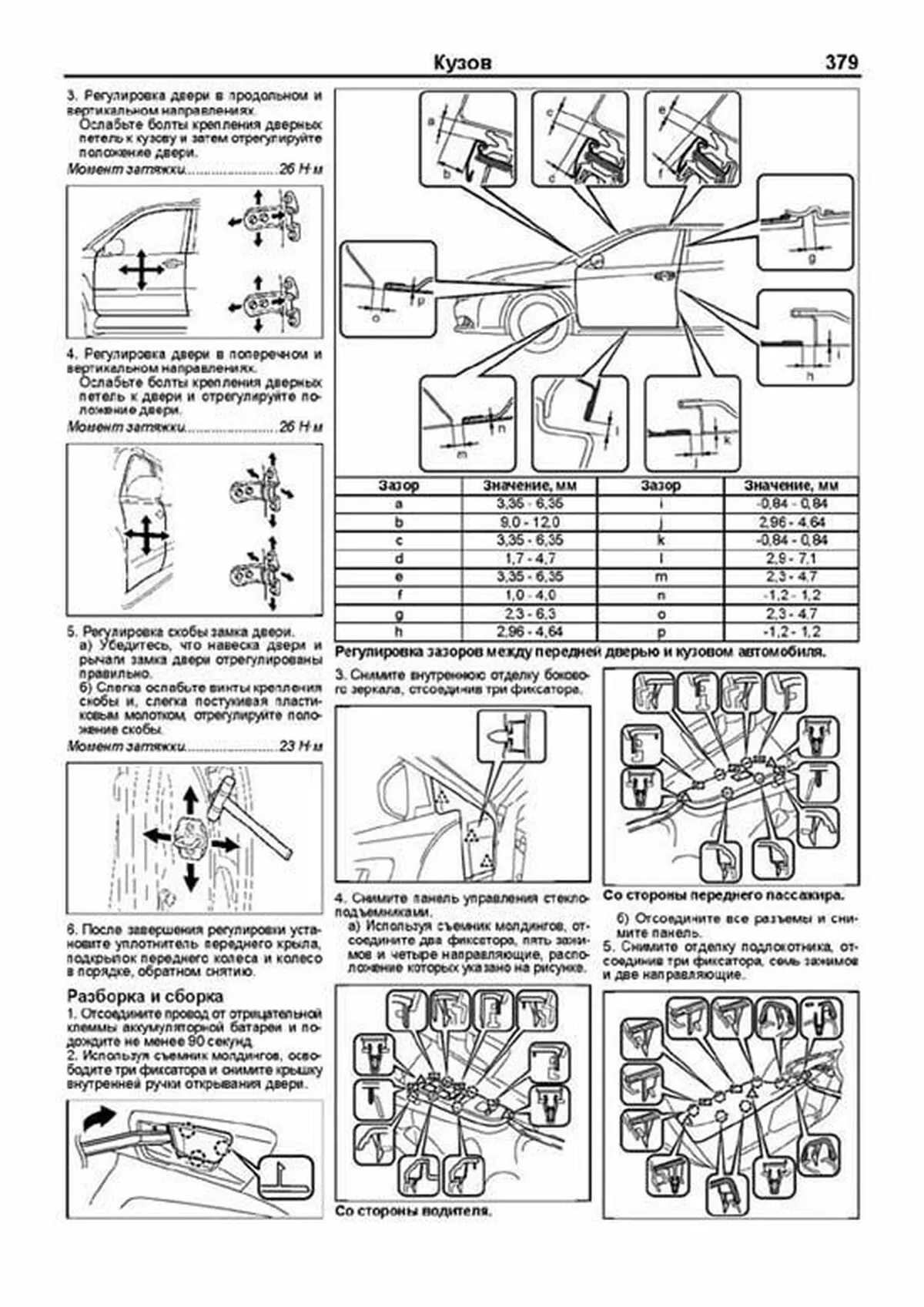

Передняя дверь 378 |
Задняя боковая дверь 383 |
Крышка багажника 387 |
Общие процедуры снятия и установки автомобильных стекол 389 |
Боковое зеркало заднего вида 391 |
Люк 392 |
Панель приборов 394 |
Внутренняя отделка салона 401 |
Задняя солнцезащитная шторка 405 |
Ремни безопасности 406 |
Сиденья 408 |
Кондиционер, отопление и вентиляция 410 |
Меры безопасности при работе с хладагентом 410 |
Общие рекомендации 410 |
Проверка количества хладагента 411 |
Поиск неисправностей 411 |
Линии циркуляции хладагента 412 |
Блок кондиционера и отопителя 413 |
Вентилятор отопителя 422 |
Расширительный клапан 422 |
Компрессор кондиционера 422 |
Конденсатор кондиционера 425 |
Датчик температуры воздуха в салоне автомобиля 426 |
Датчик температуры наружного воздуха 427 |
Датчик температуры воздуха за испарителем 427 |
Датчик солнечного света 427 |
Выключатель по давлению 427 |
Блок управления кондиционером 428 |
Ионизатор 428 |
Панель управления кондиционером и отопителем 428 |
Диагностика системы кондиционирования 429 |
Система безопасности (SRS) 433 |
Меры безопасности при техническом обслуживании 433 |
Диагностика 434 |
Проверка индикатора SRS 434 |
Считывание кодов неисправностей 434 |
Стирание кодов неисправностей 434 |
Подушка безопасности водителя и спиральный провод 438 |
Подушка безопасности для колен водителя 440 |
Подушка безопасности переднего пассажира 440 |
Шторка безопасности 441 |
Боковые подушки безопасности 441 |
Электронный блок управления SRS 443 |
Передние датчики SRS 443 |
Боковые датчики SRS 443 |
Задний датчик SRS 444 |
Электрооборудование кузова 445 |
Общая информация 445 |
Меры предосторожности 445 |
Включение тепловых предохранителей 445 |
Замена предохранителей 445 |
Идентификация разъемов 446 |
Реле и предохранители 446 |
Монтажный блок в моторном отсеке 450 |
Монтажный блок под приборной панелью 451 |
Центральный замок 452 |
Система дистанционного управления центральным замком 456 |
Система Entry & Start 459 |
Противоугонная система 467 |
Электропривод задней шторки 468 |
Комбинация приборов 469 |
Фары и освещение 471 |
Стеклоочистители и омыватели 484 |
Обогреватель заднего стекла 486 |
Электропривод стеклоподъемников 487 |
Электропривод зеркал 490 |
Электропривод люка 493 |
Электропривод сидений 494 |
Обогреватели сидений 496 |
Звуковой сигнал 497 |
Антенна на заднем стекле 497 |
Система Multivision 498 |
Система парковки 500 |
Система заднего обзора 503 |
Иммобилайзер 505 |
Система поддержания скорости 510 |
Шины передачи данных Multiplex 513 |
Схемы электрооборудования 514 |
Обозначения, применяемые на схемах электрооборудования 514 |
Коды цветов проводов 514 |
Схема 1 515 |
- Распределение электропитания |

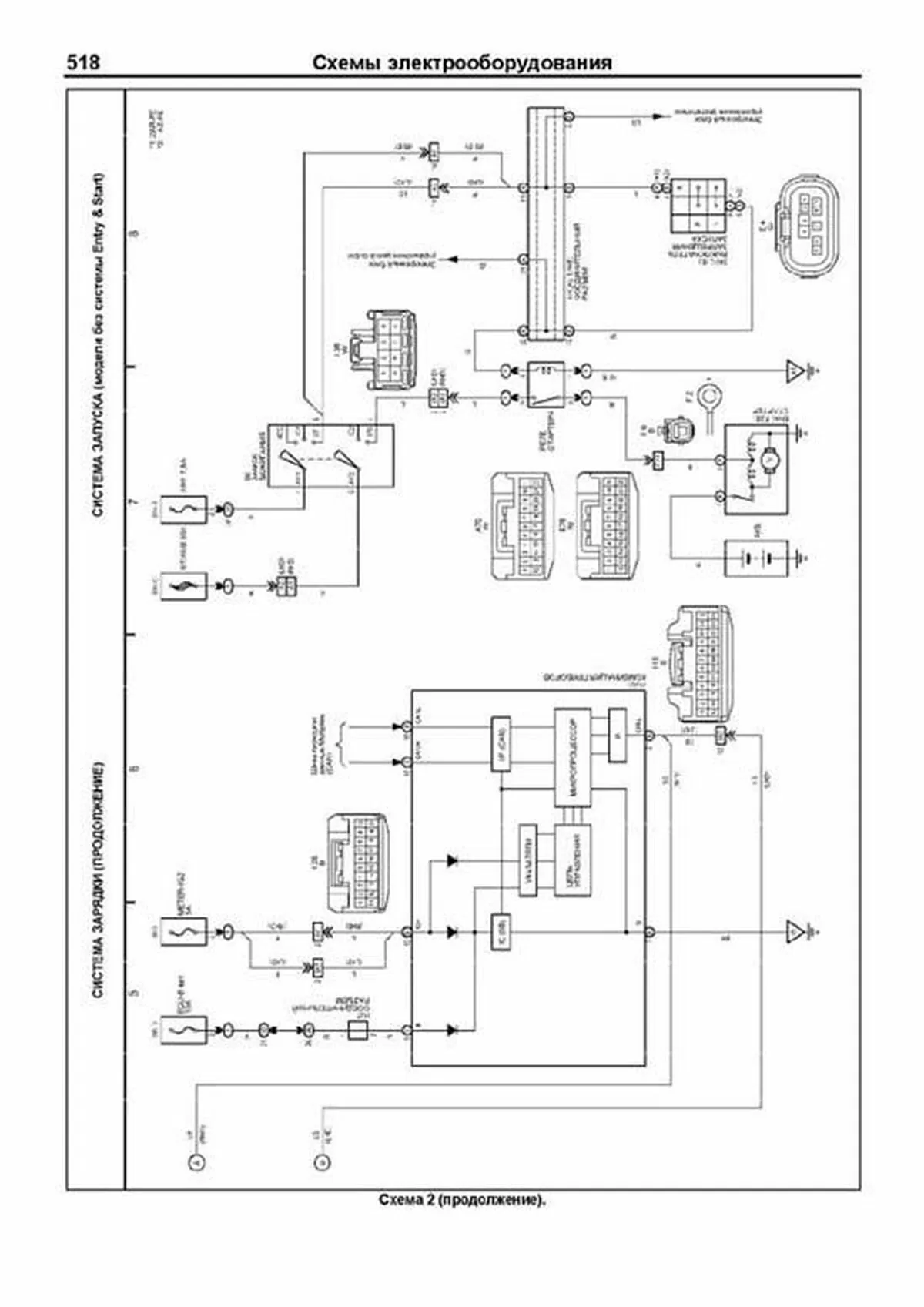

Схема 2 517 |
- Система зарядки - Система запуска (модели без системы Entry & Start) |
Схема 3 519 |
- Система зажигания (2GR-FE) |
Схема 4 520 |
- Система управления двигателем 2AR-FE - Система поддержания скорости (2AR-FE) - Система электронного управления АКПП (2AR-FE) - Система зажигания (2AR-FE, 1AZ-FE) |
Схема 5 529 |
- Система управления двигателем 2GR-FE - Система поддержания скорости (2GR-FE) - Система электронного управления АКПП (2GR-FE) |
Схема 6 538 |
- Система управления двигателем 1AZ-FE - Система поддержания скорости (1AZ-FE) - Система электронного управления АКПП (1AZ-FE) |
Схема 7 546 |
- Электропривод вентиляторов (2GR-FE) - Электропривод вентиляторов (2AR-FE, 1AZ-FE) |
Схема 8 547 |
- Комбинация приборов - Блокировка переключения |
Схема 9 549 |
- Фары - Система автоматического управления освещением - Противотуманные фары - Задние противотуманные фонари - Габариты / Лампы освещения салона - Подсветка / Центральный замок - Система дистанционного управления центральным замком (модели без системы Entry & Start) - Противоугонная система - Система предупреждения об оставленном в замке зажигания ключе (модели без системы Entry & Start) - Система предупреждения о непристегнутом ремне безопасности |
Схема 10 560 |
- Адаптивная система света фар |
Схема 11 561 |
- Ручной корректор фар |
Схема 12 562 |
- Автоматический корректор фар |
Схема 13 563 |
- Указатели поворота и аварийная сигнализация - Розетки / Прикуриватель - Электрохроматическое зеркало |
Схема 14 565 |
- Стоп-сигналы - Фонари заднего хода |
Схема 15 566 |
- Очистители и омыватели лобового стекла - Омыватель фар |
Схема 16 568 |
- Электропривод стеклоподъемников |
Схема 17 570 |
- Электропривод люка |
Схема 18 571 |
- Электропривод зеркал - Электропривод задней шторки |
Схема 19 572 |
- Кондиционер - Обогреватель заднего стекла и обогреватели зеркал |
Схема 20 576 |
- Электропривод сиденья водителя - Электропривод сиденья пассажира |
Схема 21 577 |
- Обогреватели передних сидений |
Схема 22 578 |
- Электропривод и обогреватели задних сидений |
Схема 23 579 |
- Система Entry & Start, система иммобилайзера, система запуска, система блокировки рулевого управления и система дистанционного управления центральным замком - Звуковой сиг-нал - Часы |
Схема 24 584 |
- Системы улучшения управляемости автомобиля (ABS, BA, EBD, TRC и VSC) |
Схема 25 586 |
- Система безопасности (SRS) - Система регулировки рулевой колонки |
Схема 26 588 |
- Электроусилитель рулевого управления (EPS) |
Схема 27 589 |
- Система парковки |
Схема 28 590 |
- Шина передачи данных Multiplex (CAN) - Диагностический разъем DLC3 |
Соединительные разъемы (CAN) 592 |

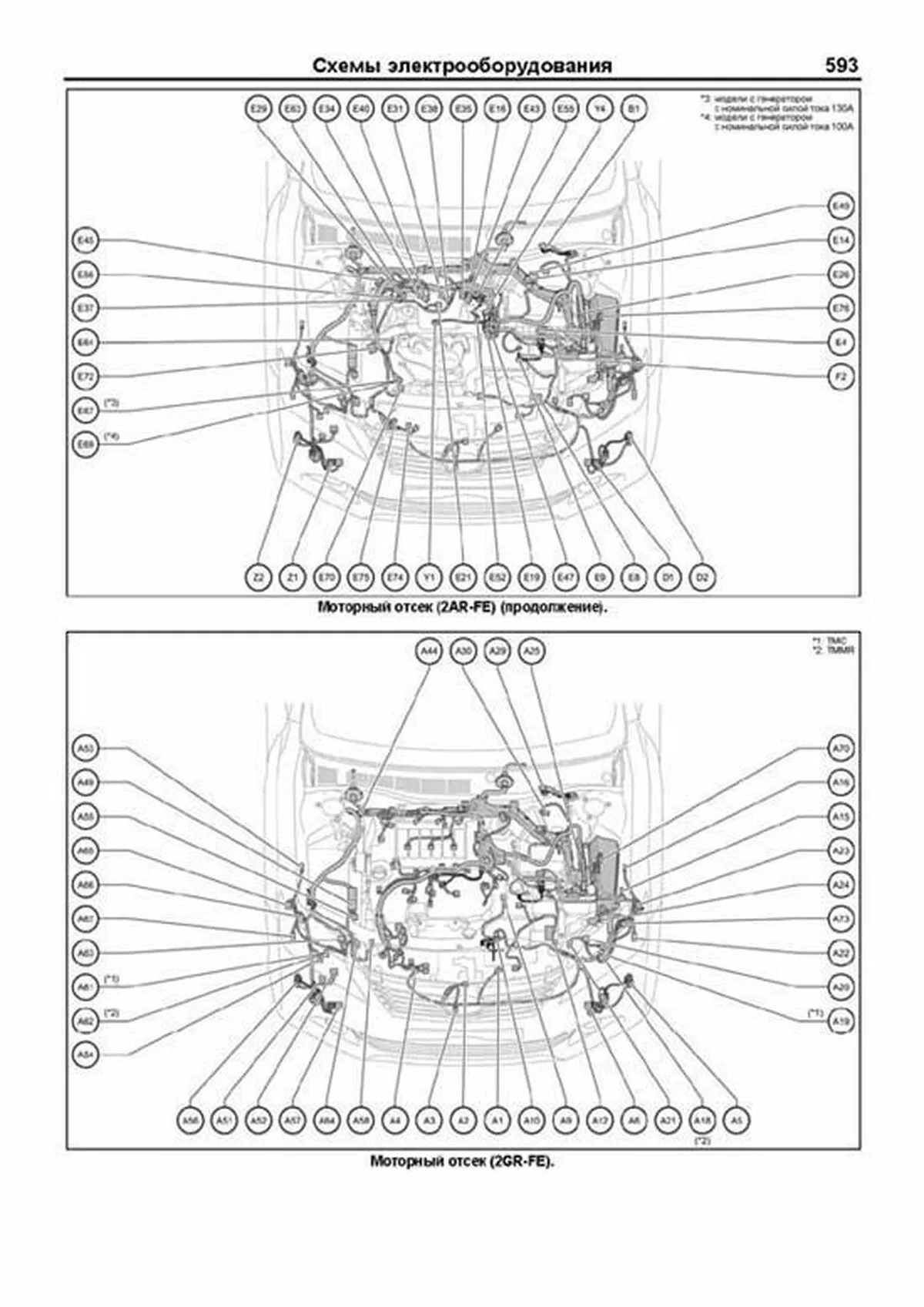

Расположение разъемов 592 |
Расположение соединительных разъемов и точек заземления 600 |
Полезные ссылки 603 |
Подборка ссылок (в виде QR-кодов и url-ссылок) на интернет-ресурсы, содержащие наиболее интересную и грамотную информацию по Вашему автомобилю |
604 |
