Артикул
7018603
ISBN
978-588850-467-3
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
392
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
В цветных фотографиях
Бензиновые двигатели
1.4; 1.6

Подробное пособие по эксплуатации, ремонту и техническому обслуживанию автомобилей Kia Rio, оборудованных бензиновыми двигателями G4EE (1,4 л) и G4ED (1,6 л). Представлены рестайлинговые модели с 2009 года.


Ощутив себя за рулем мощного, комфортабельного, стильного, экономящего бензин Kia Rio, Вы почувствовали себя властелином, если не вселенной, то, несомненно, убегающего вдаль скоростного шоссе. Лидер среди других автомобилей по мощности двигателя Киа Рио, без труда уносит вас в неизведанные дали. Но, ни один даже самый лучший и надежный автомобиль, не гарантирует незапланированных остановок по причине поломок. А если это случилось в пустынном безлюдном месте, где на помощь автосервисов рассчитывать не приходится, что делать? Во-первых, не поддаваться панике. Во-вторых, достать руководство по эксплуатации, которое у Вас всегда с собой, если его нет, то срочно приобретите его. В данном пособии с тщательной скрупулезностью приводится подробный каталог всех неисправностей, от возможности, возникновения которых не застрахован Kia Rio, описано, как их определить и как их устранить. В, следствие этого, Вы без проблем справитесь с неполадками и отправитесь в дальнейший путь.


С руководством по ремонту Вы сможете произвести хоть мелкий текущий ремонт, хоть капитальный ремонт своего Киа Рио, настолько ясно и понятно описаны все ремонтные процедуры. Здесь Вы найдете описание двигателей бензиновых высокого класса G4ED литражом 1,6; G4EE литражом 1,4 , узнаете, как провести самодиагностику АКПП, диагностику двигателей и их частей. Достаточно детально приводится описание дизельного двигателя на полтора литра. Вы сможете без особых хлопот разобрать любой из этих двигателей, а потом собрать его. В данном пособии Вы найдете конструктивные рекомендации, как диагностировать и регулировать все системы автомобиля, включая тормозную систему, антиблокировочную ABS, курсовой устойчивости ESP, оповещения опасности, грозящей сзади, доступа в автомобиль и другие системы. Также особое внимание уделяется описанию ремонта ходовой части, четырехступенчатой автоматической трансмиссии, пятиступенчатой коробки передач и т.д. В руководстве по техобслуживанию Вы найдете полный подробный материал, который может потребоваться Вам для ремонта Kia Rio. Все процедуры ремонта сопровождаются четкими рисунками, схемами и фотографиями, что значительно облегчает ремонт. Если Вы пожелаете ремонтировать свой Киа в автомастерской, то и тогда на помощь Вам придет руководство по ремонту, т.к. Вы сможете на равных разговаривать с профессионалами, прекрасно разбираясь во всех ремонтных процедурах. В нем также описаны добавленные функции в рестайлинговых моделях, выпускаемых с 2009 года, например, двигатель, снабженный 4 цилиндрами литражом 1,6. Любой автомобиль, не исключение Kia Rio, требует регулярного ухода и обслуживания.


Для этого в представляемом пособии даются доскональные рекомендации, как его проводить. Указана последовательность процедур, временные отрезки и объемы. Вы четко будете знать, когда и как проводить обслуживание своего автомобиля и сможете проводить его самостоятельно. Если Вы решите отдать свой автомобиль на техническое обслуживание в автосервис, то и здесь Вы сможете быть уверены в качественном обслуживании, т.к. мастера сервисного центра не решаться обмануть вас, видя перед собой владеющего специальными знаниями человека. Представленная в руководстве по эксплуатации информация, несомненно, потребуется профессионалам, обслуживающих Kia Rio, т.е. специалистам СТО, механикам из придорожных автосервисов и сервисных центров, служащим автомастерских. Но все же, в первую очередь, она необходима, как воздух владельцам Киа Рио, или тем, кто еще только собирается его приобрести.



Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

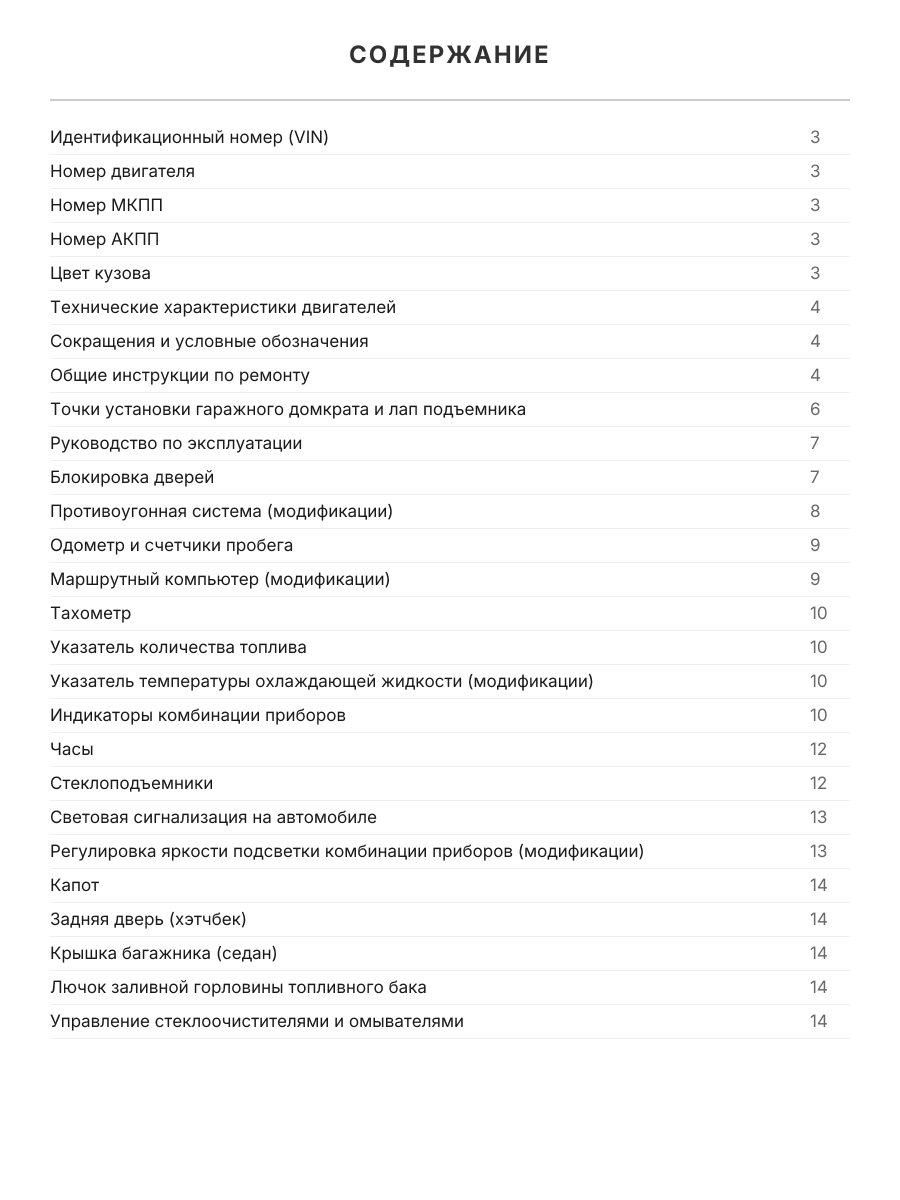

Что внутри?
Скрыть оглавление
Идентификационный номер (VIN) 3
Номер двигателя 3
Номер МКПП 3
Номер АКПП 3
Цвет кузова 3
Технические характеристики двигателей 4
Сокращения и условные обозначения 4
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 6

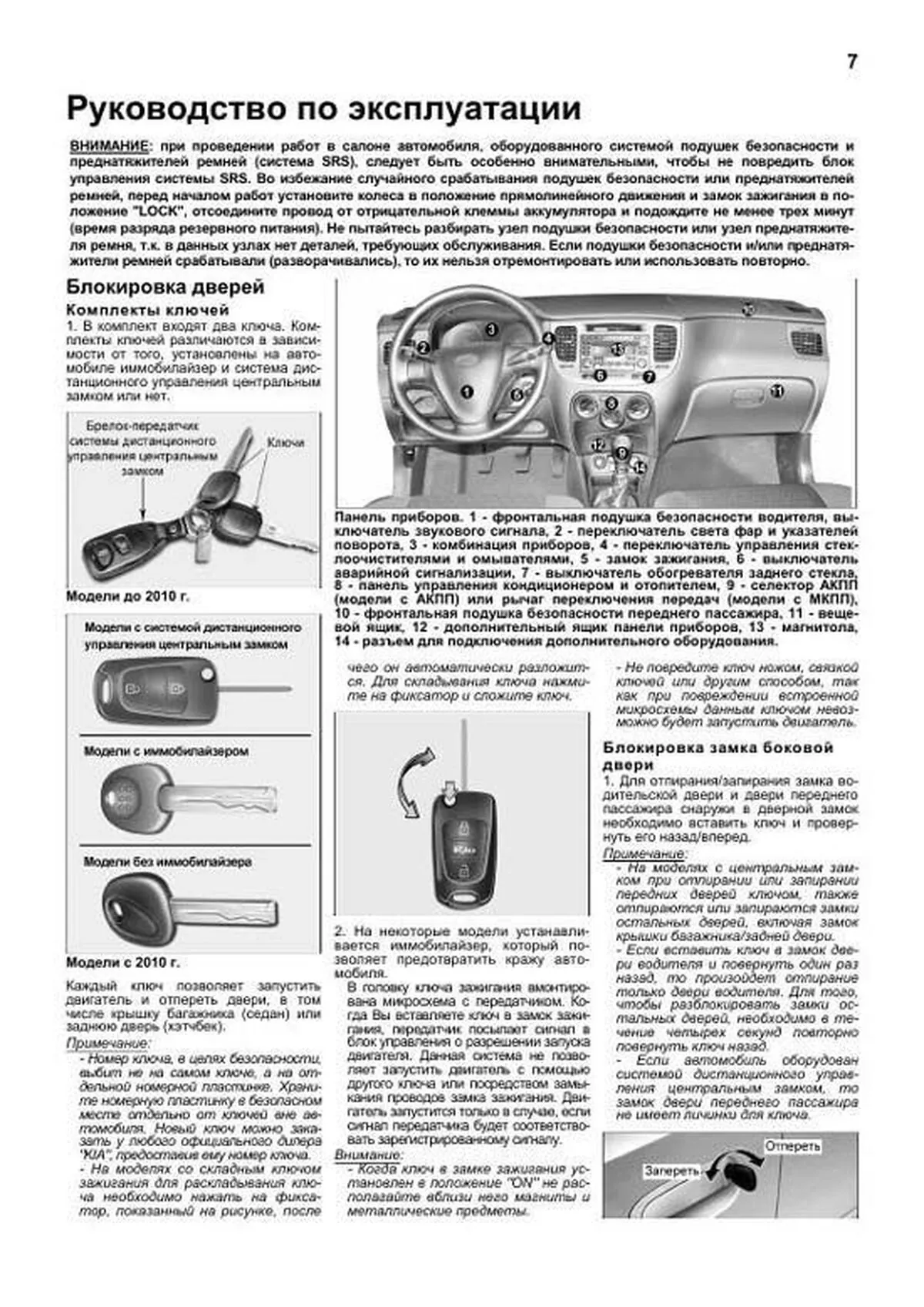

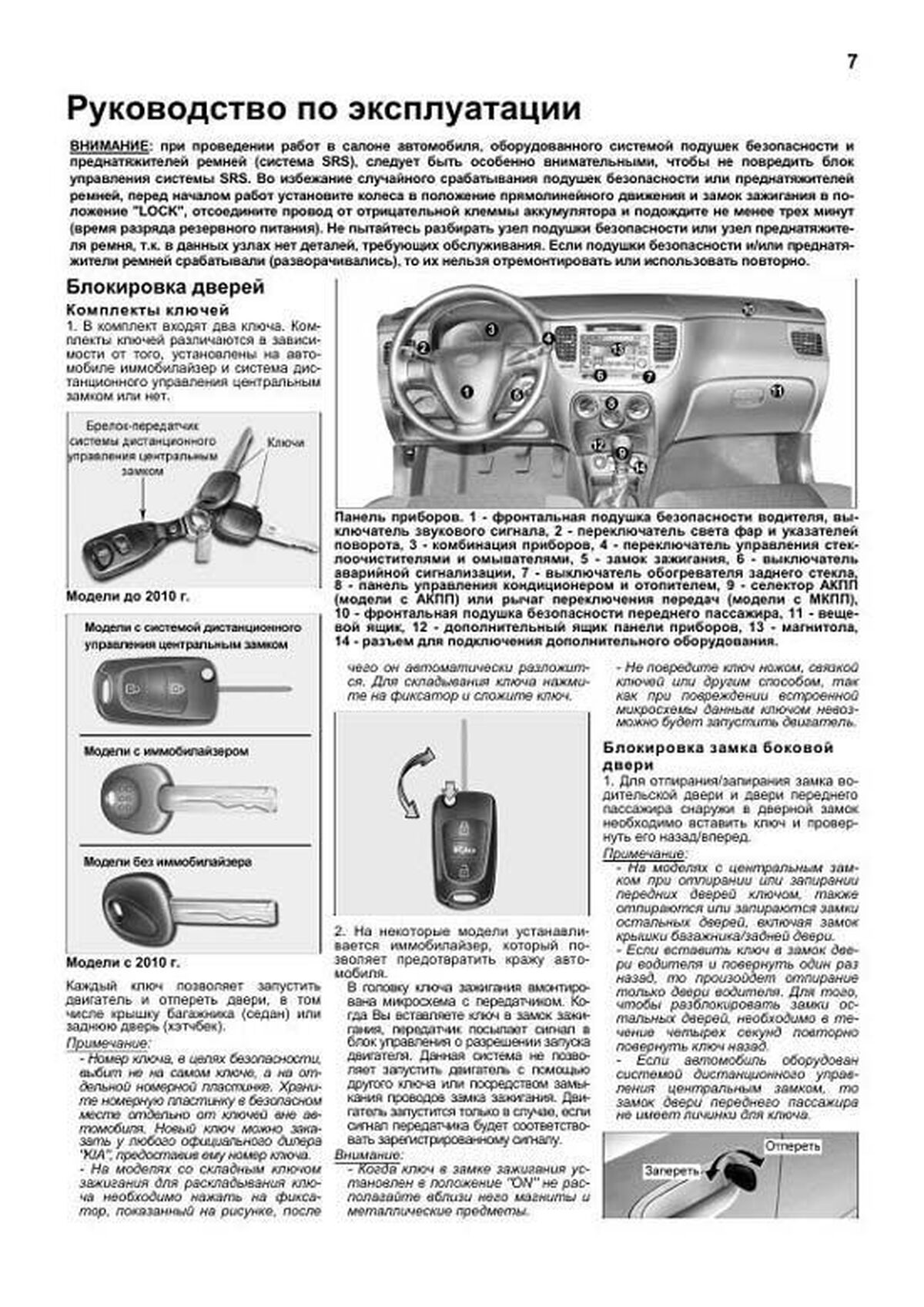

Руководство по эксплуатации 7
Блокировка дверей 7
Противоугонная система (модификации) 8
Одометр и счетчики пробега 9
Маршрутный компьютер (модификации) 9
Тахометр 10
Указатель количества топлива 10
Указатель температуры охлаждающей жидкости (модификации) 10

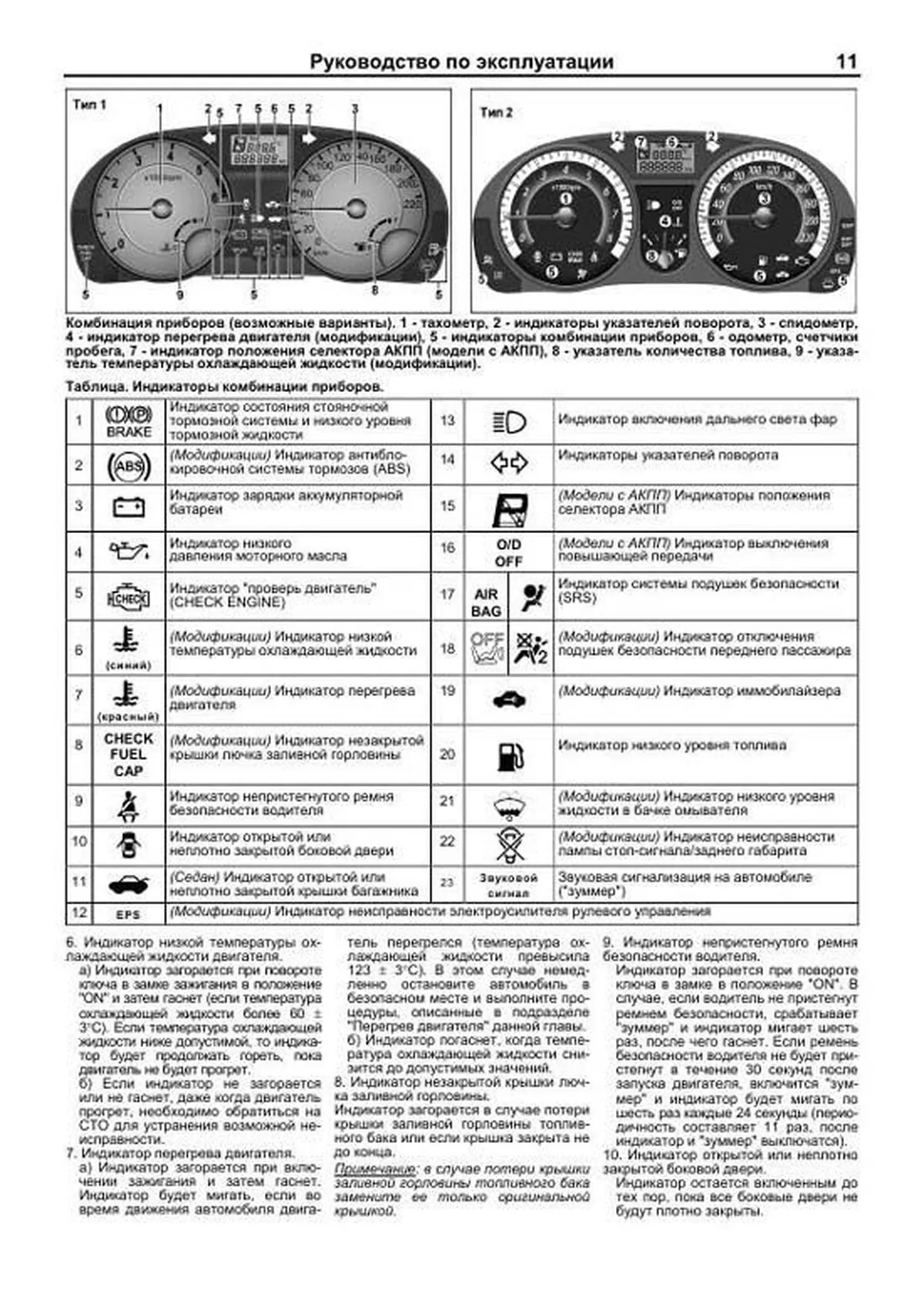

Индикаторы комбинации приборов 10
Часы 12
Стеклоподъемники 12
Световая сигнализация на автомобиле 13
Регулировка яркости подсветки комбинации приборов (модификации) 13
Капот 14
Задняя дверь (хэтчбек) 14
Крышка багажника (седан) 14
Лючок заливной горловины топливного бака 14
Управление стеклоочистителями и омывателями 14
Регулировка положения рулевого колеса 15
Управление зеркалами 15
Обогреватель заднего стекла 15
Сиденья 16
Обогреватель передних сидений 17
Ремни безопасности 17
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 19
Люк (модификации) 20
Управление отопителем и кондиционером 21
Панель управления отопителем и кондиционером с ручным управлением 21
Панель управления отопителем и кондиционером с автоматическим управлением 22
Магнитола - основные моменты эксплуатации 23
Прикуриватель 24
Разъем для подключения дополнительного оборудования 24
Стояночный тормоз 24
Управление автомобилем с АКПП 25
Управление автомобилем с МКПП 25
Антиблокировочная тормозная система (ABS) 26
Советы по вождению в различных условиях 26
Буксировка автомобиля 26
Запуск двигателя 27
Неисправности двигателя во время движения 29
Остановка двигателя во время движения 29
Перегрев двигателя 29
Запасное колесо, домкрат и инструменты 30
Поддомкрачивание автомобиля 30
Замена колеса 30
Замена на "докатку" 31
Рекомендации по выбору шин 31
Проверка давления и состояния шин 32
Замена шин 32
Особенности эксплуатации алюминиевых дисков 33
Замена дисков колес 33
Индикаторы износа накладок тормозных колодок 33
Каталитический нейтрализатор и система выпуска 33
Предохранители 33
Расположение 33
Замена предохранителя 34
Нагрузочная мощность предохранителей 35
Замена ламп 35
Техническое обслуживание и общие процедуры проверки и регулировки 36
Интервалы обслуживания 36
Периодичности технического обслуживания 36
Правила выполнения работ в моторном отсеке 37
Моторное масло и фильтр 38
Охлаждающая жидкость 39
Проверка и замена воздушного фильтра 40
Замена топливного фильтра 41
Аккумуляторная батарея 41
Свечи зажигания и высоковольтные провода 42
Проверка и очистка свечей зажигания 42
Проверка проводов высокого напряжения (двигатель G4EE) 43
Проверка частоты вращения холостого хода 43
Проверка угла опережения зажигания 44
Проверка давления конца такта сжатия (проверка компрессии) 44
Проверка и регулировка ремней привода навесных агрегатов 44
Проверка приводных ремней 44
Ремень привода генератора 45
Ремень привода насоса гидроусилителя рулевого управления 45
Ремень привода компрессора кондиционера 45
Ремень привода ГРМ 46
Рабочая жидкость усилителя рулевого управления 47
Проверка уровня тормозной жидкости 48
Проверка уровня жидкости гидропривода выключения сцепления (модели с МКПП) 48
Рабочая жидкость АКПП 48
Масло в МКПП 49
Тормозные колодки 50
Проверка эффективности стояночного тормоза 52
Проверка чехлов приводных валов 52
Проверка пыльника наконечника рулевой тяги 52
Замена салонного фильтра (модификации) 52
Заправка системы кондиционирования 52
Проверка уровня жидкости в бачке омывателей стекол 53
Дополнительные проверки 53
Каталожные номера оригинальных запасных частей 54
Двигатели G4EE (1,4 л) и G4ED (1,6 л) Механическая часть 55
Общая информация 55
Зазоры в приводе клапанов 55
Проверка гидрокомпенсаторов 55
Силовой агрегат 55
Ремень привода ГРМ 59
Головка блока цилиндров 63
Блок цилиндров 68
Двигатель - общие процедуры ремонта 70
Головка блока цилиндров 70
Блок цилиндров 74
Система охлаждения 80
Общая информация 80
Проверки и регулировки на автомобиле 80
Насос охлаждающей жидкости 80
Термостат 81
Радиатор 81
Система смазки 84
Общая информация 84
Масляный поддон 84
Масляный насос 85
Снятие и установка 85
Проверка 86
Замена переднего сальника коленчатого вала 86
Система впрыска топлива (MFI) 87
Общие правила при работе с электронной системой управления 87
Диагностика системы впрыска топлива 88
Общая информация 88
Считывание кодов неисправностей 90
Пояснения по работе системы в аварийном режиме 91
Проверка с помощью осциллографа 110
Топливная система 111
Электронная система управления двигателем 113
Система зажигания 115
Система запуска 116
Таблица технических данных 116
Поиск неисправностей по их признакам 116
Общая информация 116
Проверки и регулировки стартера 116
Стартер 117
Система зарядки 121
Поиск неисправностей по их признакам 121
Общая информация 121
Меры предосторожности при обслуживании 121
Проверка системы 121
Генератор 123
Сцепление 125
Поиск неисправностей по их признакам 125
Прокачка гидропривода сцепления 126
Педаль сцепления 126
Главный цилиндр гидропривода сцепления 127
Рабочий цилиндр гидропривода сцепления 128
Кожух сцепления и ведомый диск сцепления 129
Основные технические данные сцепления 130
Механическая коробка передач 131
Проверка и замена масла в МКПП 131
Замена сальника приводного вала 131
Снятие и установка 131
Автоматическая коробка передач 134
Общее описание 134
Предварительные операции 134
Диагностика АКПП 136
Поиск неисправностей АКПП 136
Считывание диагностических кодов неисправностей 137
Пояснения по работе системы самодиагностики 137
Проверка электронного блока управления АКПП 137
Поиск неисправностей АКПП 137
Поиск неисправностей по их признакам 137
Проверка гидротрансформатора на полностью заторможенном автомобиле (stall test) 143
Гидравлический тест 143
Дорожный тест 146
Проверка компонентов АКПП 147
Механизм управления коробкой передач 149
Коробка передач в сборе 150
Приводные валы 153
Подвеска 155
Предварительные проверки 155
Проверка и регулировка углов установки передних колес 155
Проверка углов установки задних колес 156
Передняя подвеска 156
Ступица переднего колеса 156

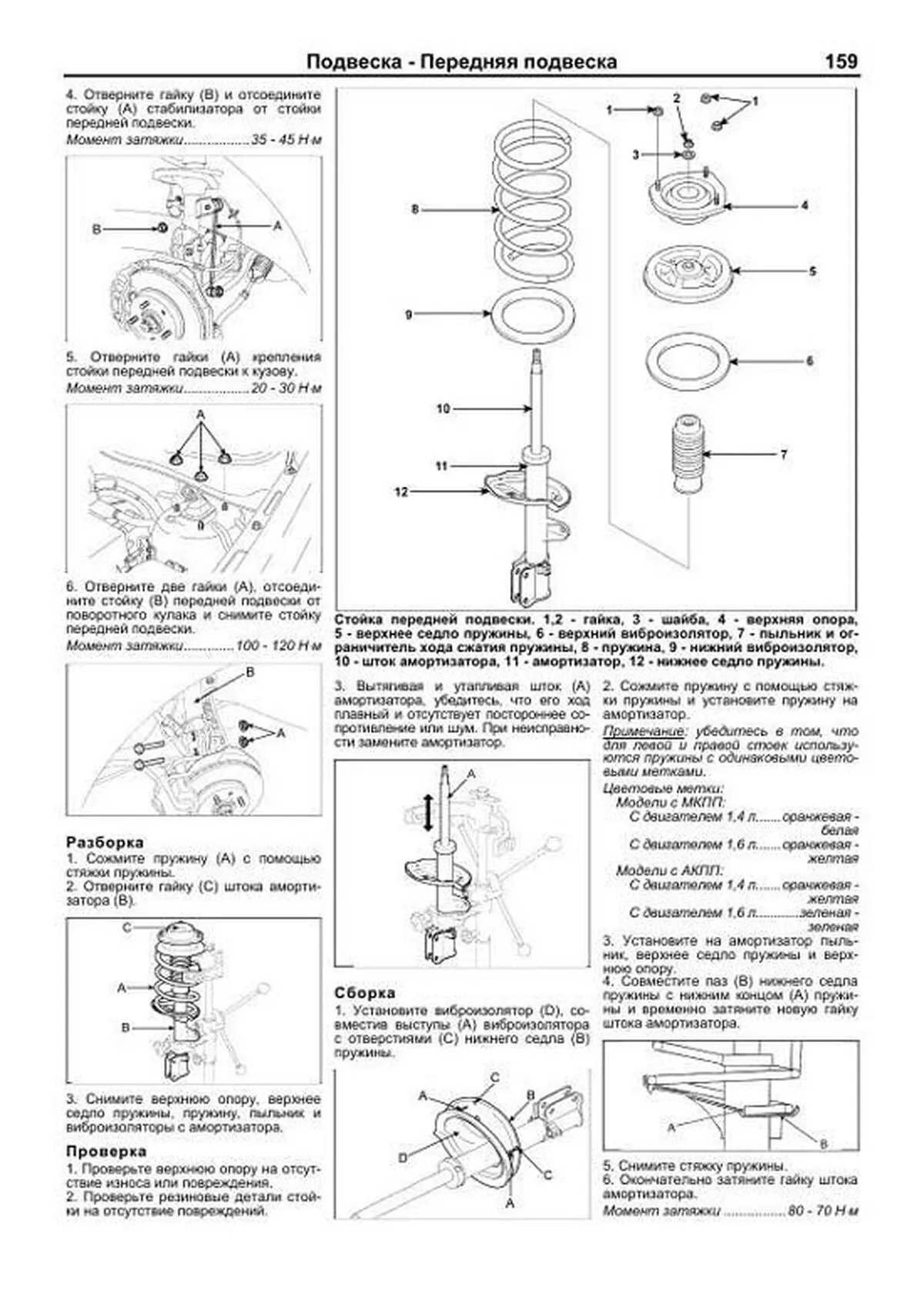

Стойка передней подвески 158
Нижний рычаг 160
Стабилизатор поперечной устойчивости 161
Задняя подвеска 162
Ступица заднего колеса 162
Амортизатор 163
Пружина 163
Балка задней подвески 163
Основные технические данные подвески 165
Рулевое управление 166
Предварительные проверки 166
Рулевая колонка 167
Рулевой механизм 169
Насос усилителя рулевого управления (модели с ГУР) 171
Электроусилитель рулевого управления (EPS) 172
Тормозная система 173
Проверки и регулировки 173
Поиск неисправностей по их признакам 173
Педаль тормоза 176
Вакуумный усилитель тормозов 177
Главный тормозной цилиндр 178
Регулятор давления задних тормозов (модели без ABS) 179
Магистрали тормозной системы 180

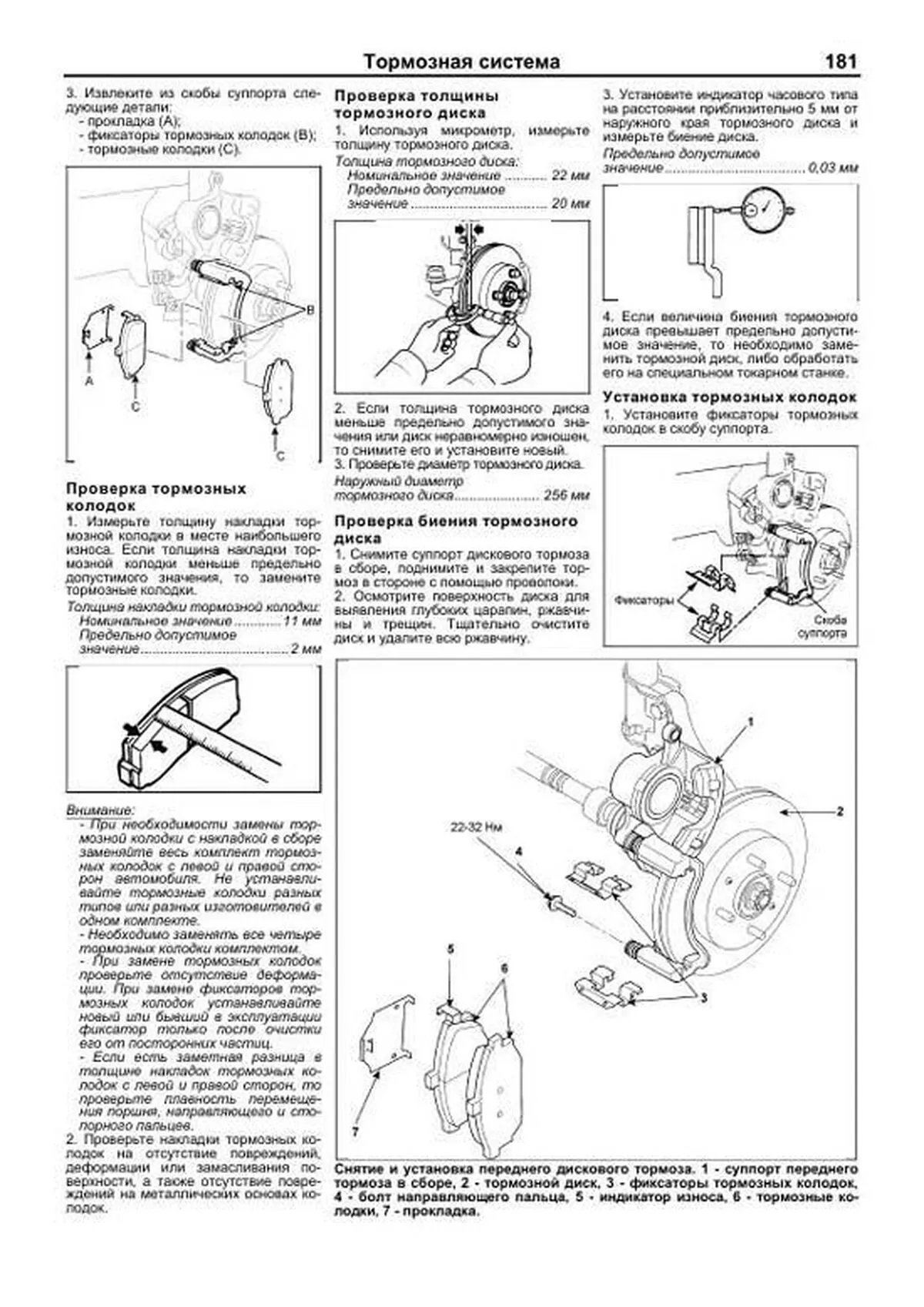

Передние дисковые тормоза 180
Задние дисковые тормоза 182
Задние барабанные тормоза 183
Стояночный тормоз 185
Проверки и регулировки 185
Механизм стояночного тормоза 186
Основные технические данные тормозной системы 187
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD) 188
Общая информация 188
Поиск неисправностей 188
Электронный блок управления ABS и модулятор давления 189
Датчик частоты вращения переднего колеса 192
Датчик частоты вращения заднего колеса 193
Система курсовой устойчивости (ESP) 194
Общая информация 194
Поиск неисправностей 194
Многокоординатный датчик ускорений 195
Выключатель ESP 198
Датчик давления тормозной жидкости 198
Датчик положения рулевого колеса 199
Электронный блок управления ESP и модулятор 199
Датчики частоты вращения колес 199
Кузов 200
Поиск неисправностей по их признакам 200

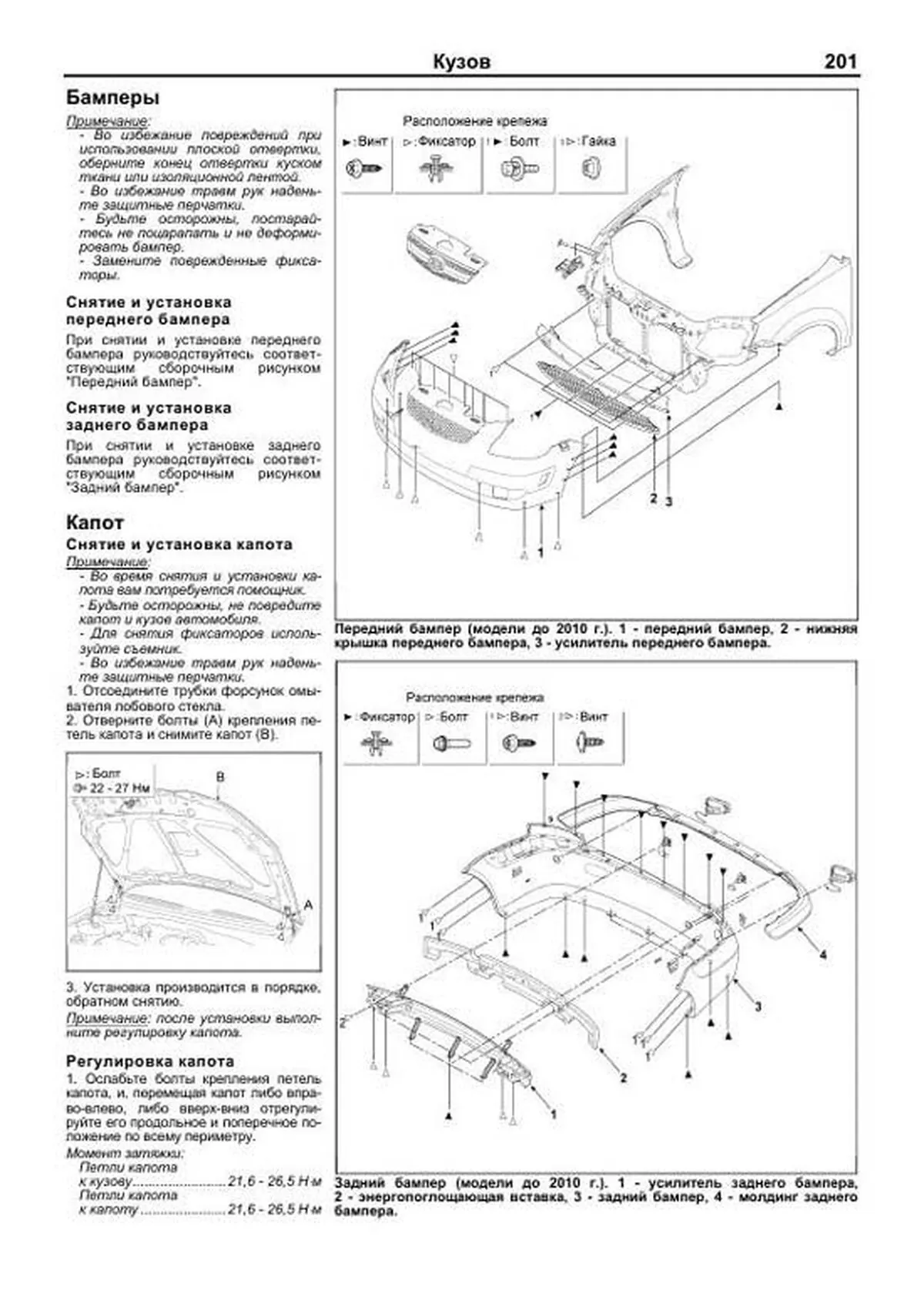

Бамперы 201
Капот 201
Переднее крыло 203
Снятие и установка подкрылков 203
Снятие и установка бокового молдинга 204
Крышка багажника 204
Лючок заливной горловины топливного бака 205
Передняя дверь 205
Задняя боковая дверь 209
Центральная консоль 211
Панель приборов 213
Отделка крыши 216
Отделка салона 216
Отделка багажника 217
Отделка задней полки 217
Боковое и внутреннее зеркала заднего вида 217
Люк 218
Лобовое стекло 220
Сиденья 221
Ремни безопасности 222
Отопитель, кондиционер и система вентиляции 223
Меры безопасности и особенности технического обслуживания и ремонта 223
Поиск неисправностей 224
Основные проверки и регулировки 225
Компрессор 227
Конденсатор 229
Выключатель по давлению хладагента 230
Трубопроводы системы кондиционирования 230
Датчик температуры воздуха за испарителем 230
Датчик влажности и датчик температуры воздуха в салоне автомобиля 231
Датчик солнечного света 231
Датчик температуры охлаждающей жидкости в отопителе 232
Датчик температуры наружного воздуха 232
Блок отопителя 233
Блок электровентилятора отопителя 233
Сервоприводы заслонок блока отопителя 235
Кондиционер с ручным управлением 236
Кондиционер с автоматическим управлением 237
Система безопасности (SRS) 240
Общая информация 240
Меры безопасности при эксплуатации и при проведении ремонтных работ 240
Поиск неисправностей 241
Электронный блок управления SRS 246
Модуль подушки безопасности водителя и спиральный провод 246
Модуль подушки безопасности пассажира 247
Модуль боковой подушки безопасности 247
Модуль шторки безопасности 248
Ремень безопасности с преднатяжителем 248
Датчики лобового удара 248
Датчики бокового удара 248
Электрооборудование кузова 249
Поиск неисправностей по их признакам 249
Комбинированный переключатель 253
Звуковой сигнал 253
Монтажные блоки 254
Центральный замок 255
Стеклоподъемники с электроприводом 255
Аудиосистема 257
Система дистанционного управления центральным замком и противоугонная система 259
Система управления электрооборудованием кузова 264
Стеклоочистители и омыватели 265
Обогреватели сидений 268
Система освещения 269
Иммобилайзер 273
Система парковки 277
Замок зажигания 279
Комбинация приборов 280
Боковые зеркала заднего вида с электроприводом 283
Люк крыши с электроприводом 283
Обогреватель заднего стекла 284
Схемы электрооборудования 286
Пояснения к схемам электрооборудования 286
Монтажные блоки 287
Монтажный блок в салоне 288
Монтажный блок в моторном отсеке 289
Схемы электрооборудования 290
Система электропитания 290
Цепи соединения с массой 295
Цепи монтажного блока в салоне 300
Системы запуска 311
Системы зарядки 312
Система управления двигателем (модели с МКПП) 313
Система управления двигателем (модели с АКПП) 317
Система управления электровентиляторами 321
Система электронного управления АКПП 323
Система управления электрооборудованием кузова 325
Комбинация приборов 327
Фары 330
Корректор фар 331
Передние габариты, задние габариты и подсветка номерного знака 332
Указатели поворота и аварийная сигнализация 333
Противотуманные фары и задние противотуманные фонари 334
Стоп-сигналы 336
Фонари заднего хода и система парковки 337
Лампы освещения салона 338
Подсветка 340
Система наружного освещения в дневное время (DRL) 343
Очистители и омыватели лобового стекла 345
Стеклоподъемники с электроприводом (модели с электроприводом стеклоподъемников задних боковых дверей) 346
Стеклоподъемники с электроприводом (модели без электропривода стеклоподъемников задних боковых дверей) 348
Люк крыши с электроприводом 349
Боковые зеркала заднего вида с электроприводом 350
Система складывания боковых зеркал заднего вида 351
Отопитель и кондиционер с ручным управлением 352
Отопитель и кондиционер с автоматическим управлением 355
Обогреватель заднего стекла и обогреватели боковых зеркал заднего вида 359
Обогреватели сидений 361
Центральный замок 362
Система дистанционного управления центральным замком и противоугонная система 364
Система определения скорости автомобиля 365
Антиблокировочная система тормозов (ABS) 366
Система стабилизации курсовой устойчивости (ESP), антиблокировочная система тормозов (ABS) и противобуксовочная система (TCS) 368
Система пассивной безопасности (SRS) 370
Система иммобилайзера 372
Аудиосистема с усилителем 373
Аудиосистема без усилителя 375
Звуковой сигнал 376
Цепи диагностических и сервисных разъемов 377
Часы и прикуриватель (разъем для подключения дополнительного оборудования) 379
Дополнения по моделям с 2009 г
Комбинация приборов 380
Очиститель и омыватель заднего стекла 383
Центральный замок 384
Система дистанционного управления центральным замком и противоугонная система 386
Электроусилитель рулевого управления (EPS) 387
388
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей Комплекты ключей 1 В комплект входят два ключа Комплекты ключей различаются в зависимости от того, установлены на автомобиле иммобилайзер и система дистанционного управления центральным замком или нет Модели до 2010 г Модели с 2010 г Каждый ключ позволяет запустить двигатель и отпереть двери, в том числе крышку багажника (седан) или заднюю дверь (хэтчбек) Примечание: Номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера "KIA", предоставив ему номер ключа На моделях со складным ключом зажигания для раскладывания ключа необходимо нажать на фиксатор, показанный на рисунке, после чего он автоматически разложится Для складывания ключа нажмите на фиксатор и сложите ключ 2 На некоторые модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля В головку ключа зажигания вмонтирована микросхема с передатчиком Когда Вы вставляете ключ в замок зажигания, передатчик посылает сигнал в блок управления о разрешении запуска двигателя Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания Двигатель запустится только в случае, если сигнал передатчика будет соответствовать зарегистрированному сигналу Внимание: Когда ключ в замке зажигания установлен в положение "ON" не располагайте вблизи него магниты и металлические предметы Не повредите ключ ножом, связкой ключей или другим способом, так как при повреждении встроенной микросхемы данным ключом невозможно будет запустить двигатель Блокировка замка боковой двери 1 Для отпирания/запирания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его назад/вперед Примечание: На моделях с центральным замком при отпирании или запирании передних дверей ключом, также отпираются или запираются замки остальных дверей, включая замок крышки багажника/задней двери Если вставить ключ в замок двери водителя и повернуть один раз назад, то произойдет отпирание только двери водителя Для того, чтобы разблокировать замки остальных дверей, необходимо в течение четырех секунд повторно повернуть ключ назад Если автомобиль оборудован системой дистанционного управления центральным замком, то замок двери переднего пассажира не имеет личинки для ключа Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее трех минут (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно Пример текста из раздела " Руководство по эксплуатации ":
6 Индикатор низкой температуры охлаждающей жидкости двигателя а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и затем гаснет (если температура охлаждающей жидкости более 60 ? 3?С) Если температура охлаждающей жидкости ниже допустимой, то индикатор будет продолжать гореть, пока двигатель не будет прогрет б) Если индикатор не загорается или не гаснет, даже когда двигатель прогрет, необходимо обратиться на СТО для устранения возможной неисправности 7 Индикатор перегрева двигателя а) Индикатор загорается при включении зажигания и затем гаснет Индикатор будет мигать, если во время движения автомобиля двигатель перегрелся (температура охлаждающей жидкости превысила 123 ? 3?С) В этом случае немедленно остановите автомобиль в безопасном месте и выполните процедуры, описанные в подразделе "Перегрев двигателя" данной главы б) Индикатор погаснет, когда температура охлаждающей жидкости снизится до допустимых значений 8 Индикатор незакрытой крышки лючка заливной горловины Индикатор загорается в случае потери крышки заливной горловины топливного бака или если крышка закрыта не до конца Примечание: в случае потери крышки заливной горловины топливного бака замените ее только оригинальной крышкой 9 Индикатор непристегнутого ремня безопасности водителя Индикатор загорается при повороте ключа в замке в положение "ON" В случае, если водитель не пристегнут ремнем безопасности, срабатывает "зуммер" и индикатор мигает шесть раз, после чего гаснет Если ремень безопасности водителя не будет пристегнут в течение 30 секунд после запуска двигателя, включится "зуммер" и индикатор будет мигать по шесть раз каждые 24 секунды (периодичность составляет 11 раз, после индикатор и "зуммер" выключатся) 10 Индикатор открытой или неплотно закрытой боковой двери Индикатор остается включенным до тех пор, пока все боковые двери не будут плотно закрыты Комбинация приборов (возможные варианты) 1 тахометр, 2 индикаторы указателей поворота, 3 спидометр, 4 индикатор перегрева двигателя (модификации), 5 индикаторы комбинации приборов, 6 одометр, счетчики пробега, 7 индикатор положения селектора АКПП (модели с АКПП), 8 указатель количества топлива, 9 указатель температуры охлаждающей жидкости (модификации) Таблица Индикаторы комбинации приборов 1 Индикатор состояния стояночной тормозной системы и низкого уровня тормозной жидкости 13 Индикатор включения дальнего света фар 2 (Модификации) Индикатор антиблокировочной системы тормозов (ABS) 14 Индикаторы указателей поворота 3 Индикатор зарядки аккумуляторной батареи 15 (Модели с АКПП) Индикаторы положения селектора АКПП 4 Индикатор низкого давления моторного масла 16 O/D OFF (Модели с АКПП) Индикатор выключения повышающей передачи 5 Индикатор "проверь двигатель" (CHECK ENGINE) 17 AIR BAG Индикатор системы подушек безопасности (SRS) 6 (синий) (Модификации) Индикатор низкой температуры охлаждающей жидкости 18 (Модификации) Индикатор отключения подушек безопасности переднего пассажира 7 (красный) (Модификации) Индикатор перегрева двигателя 19 (Модификации) Индикатор иммобилайзера 8 CHECK FUEL CAP (Модификации) Индикатор незакрытой крышки лючка заливной горловины 20 Индикатор низкого уровня топлива 9 Индикатор непристегнутого ремня безопасности водителя 21 (Модификации) Индикатор низкого уровня жидкости в бачке омывателя 10 Индикатор открытой или неплотно закрытой боковой двери 22 (Модификации) Индикатор неисправности лампы стоп-сигнала/заднего габарита 11 (Седан) Индикатор открытой или неплотно закрытой крышки багажника 23 Звуковой сигнал Звуковая сигнализация на автомобиле ("зуммер") 12 EPS (Модификации) Индикатор неисправности электроусилителя рулевого управления Пример текста из раздела " Подвеска Передняя подвеска ":
4 Отверните гайку (В) и отсоедините стойку (А) стабилизатора от стойки передней подвески Момент затяжки35 45 Н ?м 5 Отверните гайки (А) крепления стойки передней подвески к кузову Момент затяжки20 30 Н ?м 6 Отверните две гайки (А), отсоедините стойку (В) передней подвески от поворотного кулака и снимите стойку передней подвески Момент затяжки100 120 Н ?м Разборка 1 Сожмите пружину (А) с помощью стяжки пружины 2 Отверните гайку (С) штока амортизатора (В) 3 Снимите верхнюю опору, верхнее седло пружины, пружину, пыльник и виброизоляторы с амортизатора Проверка 1 Проверьте верхнюю опору на отсутствие износа или повреждения 2 Проверьте резиновые детали стойки на отсутствие повреждений 3 Вытягивая и утапливая шток (А) амортизатора, убедитесь, что его ход плавный и отсутствует постороннее сопротивление или шум При неисправности замените амортизатор Сборка 1 Установите виброизолятор (D), совместив выступы (А) виброизолятора с отверстиями (С) нижнего седла (В) пружины 2 Сожмите пружину с помощью стяжки пружины и установите пружину на амортизатор Примечание: убедитесь в том, что для левой и правой стоек используются пружины с одинаковыми цветовыми метками Цветовые метки: Модели с МКПП: С двигателем 1,4 лоранжевая белая С двигателем 1,6 лоранжевая желтая Модели с АКПП: С двигателем 1,4 лоранжевая желтая С двигателем 1,6 лзеленая зеленая 3 Установите на амортизатор пыльник, верхнее седло пружины и верхнюю опору 4 Совместите паз (В) нижнего седла пружины с нижним концом (А) пружины и временно затяните новую гайку штока амортизатора 5 Снимите стяжку пружины 6 Окончательно затяните гайку штока амортизатора Момент затяжки 80 70 Н ?м Стойка передней подвески 1,2 гайка, 3 шайба, 4 верхняя опора, 5 верхнее седло пружины, 6 верхний виброизолятор, 7 пыльник и ограничитель хода сжатия пружины, 8 пружина, 9 нижний виброизолятор, 10 шток амортизатора, 11 амортизатор, 12 нижнее седло пружины Пример текста из раздела " Тормозная система ":
3 Извлеките из скобы суппорта следующие детали: прокладка (A); фиксаторы тормозных колодок (B); тормозные колодки (C) Проверка тормозных колодок 1 Измерьте толщину накладки тормозной колодки в месте наибольшего износа Если толщина накладки тормозной колодки меньше предельно допустимого значения, то замените тормозные колодки Толщина накладки тормозной колодки: Номинальное значение 11 мм Предельно допустимое значение2 мм Внимание: При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля Не устанавливайте тормозные колодки разных типов или разных изготовителей в одном комплекте Необходимо заменять все четыре тормозных колодки комплектом При замене тормозных колодок проверьте отсутствие деформации При замене фиксаторов тормозных колодок устанавливайте новый или бывший в эксплуатации фиксатор только после очистки его от посторонних частиц Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня, направляющего и стопорного пальцев 2 Проверьте накладки тормозных колодок на отсутствие повреждений, деформации или замасливания поверхности, а также отсутствие повреждений на металлических основах колодок Проверка толщины тормозного диска 1 Используя микрометр, измерьте толщину тормозного диска Толщина тормозного диска: Номинальное значение 22 мм Предельно допустимое значение 20 мм 2 Если толщина тормозного диска меньше предельно допустимого значения или диск неравномерно изношен, то снимите его и установите новый 3 Проверьте диаметр тормозного диска Наружный диаметр тормозного диска 256 мм Проверка биения тормозного диска 1 Снимите суппорт дискового тормоза в сборе, поднимите и закрепите тормоз в стороне с помощью проволоки 2 Осмотрите поверхность диска для выявления глубоких царапин, ржавчины и трещин Тщательно очистите диск и удалите всю ржавчину 3 Установите индикатор часового типа на расстоянии приблизительно 5 мм от наружного края тормозного диска и измерьте биение диска Предельно допустимое значение 0,03 мм 4 Если величина биения тормозного диска превышает предельно допустимое значение, то необходимо заменить тормозной диск, либо обработать его на специальном токарном станке Установка тормозных колодок 1 Установите фиксаторы тормозных колодок в скобу суппорта Пример текста из раздела " Кузов ":
Бамперы Примечание: Во избежание повреждений при использовании плоской отвертки, оберните конец отвертки куском ткани или изоляционной лентой Во избежание травм рук наденьте защитные перчатки Будьте осторожны, постарайтесь не поцарапать и не деформировать бампер Замените поврежденные фиксаторы Снятие и установка переднего бампера При снятии и установке переднего бампера руководствуйтесь соответствующим сборочным рисунком "Передний бампер" Снятие и установка заднего бампера При снятии и установке заднего бампера руководствуйтесь соответствующим сборочным рисунком "Задний бампер" Капот Снятие и установка капота Примечание: Во время снятия и установки капота вам потребуется помощник Будьте осторожны, не повредите капот и кузов автомобиля Для снятия фиксаторов используйте съемник Во избежание травм рук наденьте защитные перчатки 1 Отсоедините трубки форсунок омывателя лобового стекла 2 Отверните болты (А) крепления петель капота и снимите капот (В) 3 Установка производится в порядке, обратном снятию Примечание: после установки выполните регулировку капота Регулировка капота 1 Ослабьте болты крепления петель капота, и, перемещая капот либо вправо-влево, либо вверх-вниз отрегулируйте его продольное и поперечное положение по всему периметру Момент затяжки: Петли капота к кузову21,6 26,5 Н ?м Петли капота к капоту 21,6 26,5 Н ?м
