Идентификационный номер (VIN)
3
|
|
Идентификационный номер и сертификационная табличка
3
|
|
Номер шасси
3
|
|
Номер двигателя
3
|
|
Цвет кузова
3
|
|
Технические характеристики двигателей
4
|
|
Сокращения и условные обозначения
4
|
|
Общие инструкции по ремонту
4
|
|
Точки установки гаражного домкрата и лап подъемника
5
|
|
Основные параметры автомобиля
5
|
|

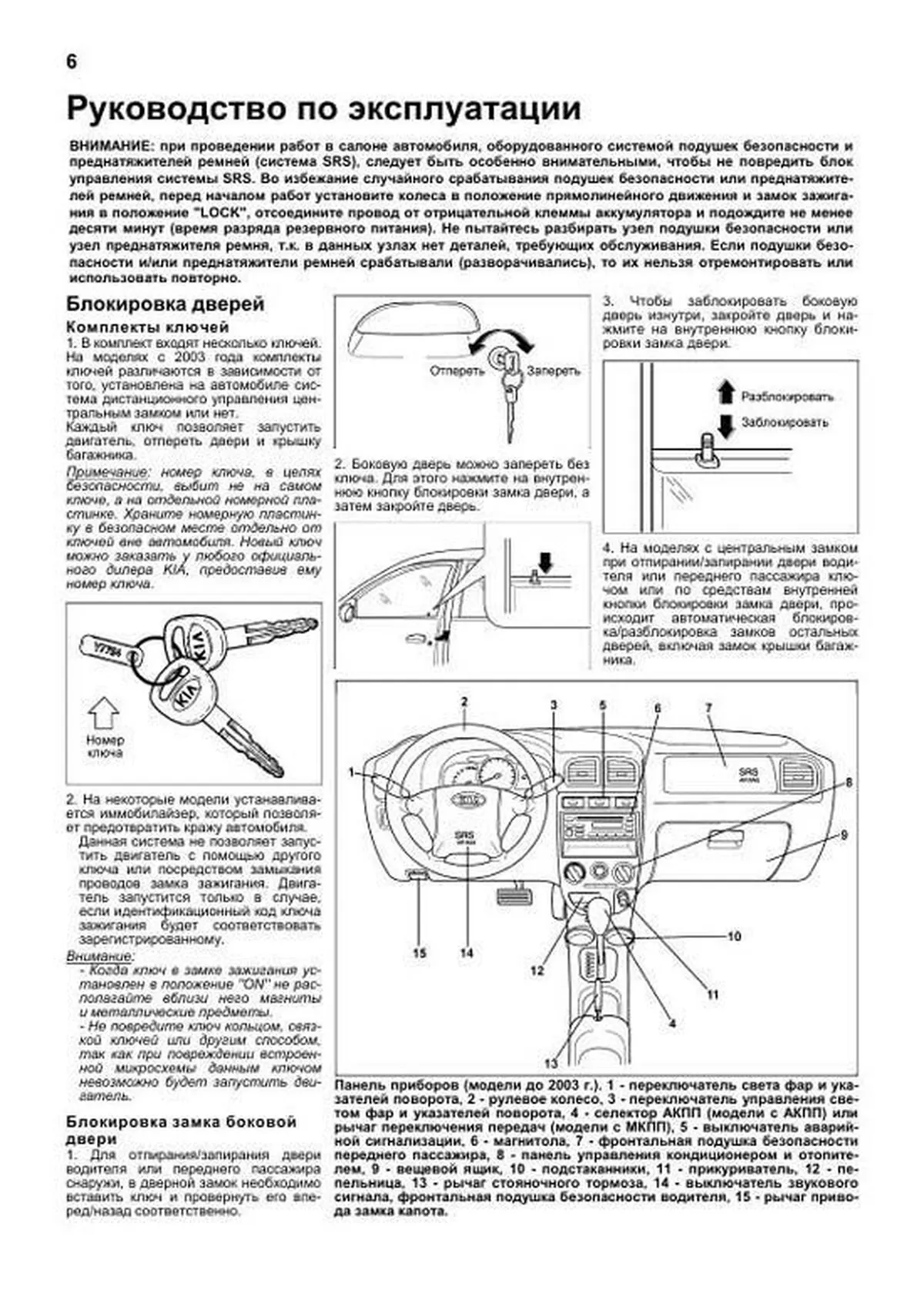

Руководство по эксплуатации
6
|
|
Блокировка дверей
6
|
|
Одометр и счетчики пробега
7
|
|
Тахометр
7
|
|
Указатель количества топлива
8
|
|
Указатель температуры охлаждающей жидкости
8
|
|
Индикаторы комбинации приборов
8
|
|
Часы (модели с 2003 г)
10
|
|
Стеклоподъемники
10
|
|
Световая сигнализация на автомобиле
11
|
|
Регулировка яркости подсветки комбинации приборов (модификации)
11
|
|
Капот
11
|
|
Крышка багажника (седан)
12
|
|
Задняя дверь (хэтчбек)
12
|
|
Лючок заливной горловины топливного бака
12
|
|
Управление стеклоочистителями и омывателями
12
|
|
Регулировка положения рулевого колеса (модификации)
13
|
|
Управление зеркалами
13
|
|
Обогреватель заднего стекла
13
|
|
Сиденья
14
|
|
Обогреватель сиденья водителя (модели с 2003 г)
15
|
|
Ремни безопасности
15
|
|
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS
16
|
|
Система поддержания скорости (модификации)
17
|
|
Управление отопителем и кондиционером
18
|
|
Прикуриватель
19
|
|
Разъем для подключения дополнительного оборудования (12 V)
19
|
|
Стояночный тормоз
19
|
|
Антиблокировочная система тормозов (ABS)
19
|
|
Управление автомобилем с АКПП
20
|
|
Управление автомобилем с МКПП
20
|
|
Советы по вождению в различных условиях
21
|
|
Буксировка автомобиля
21
|
|
Запуск двигателя
21
|
|
Неисправности двигателя во время движения
23
|
|
Запасное колесо, домкрат и инструменты
24
|
|
Поддомкрачивание автомобиля
24
|
|
Замена колеса
24
|
|
Рекомендации по выбору шин
25
|
|
Проверка давления и состояния шин
26
|
|
Замена шин
26
|
|
Особенности эксплуатации алюминиевых дисков
27
|
|
Замена дисков колес
27
|
|
Индикаторы износа накладок тормозных колодок
27
|
|
Каталитический нейтрализатор и система выпуска
27
|
|
Предохранители
27
|
|
Замена ламп
29
|
|
Техническое обслуживание
31
|
|
Интервалы обслуживания
31
|
|
Меры безопасности при выполнении работ
32
|
|
Моторное масло и фильтр
33
|
|
Охлаждающая жидкость
34
|
|
Проверка воздушного фильтра
35
|
|
Аккумуляторная батарея
35
|
|
Свечи зажигания и высоковольтные провода
37
|
|
Проверка частоты вращения холостого хода
37
|
|
Проверка угла опережения зажигания
38
|
|
Проверка давления конца такта сжатия
38
|
|
Ремни привода навесных агрегатов
38
|
|
Проверка состояния ремня привода ГРМ
39
|
|
Топливный фильтр
40
|
|
Проверка уровня тормозной жидкости
40
|
|
Рабочая жидкость АКПП
40
|
|
Масло в МКПП
41
|
|
Рабочая жидкость усилителя рулевого управления
41
|
|
Передние тормозные колодки
42
|
|
Задние тормозные колодки (барабанные тормоза)
43
|
|
Проверка эффективности стояночного тормоза
44
|
|
Проверка чехлов приводных валов
44
|
|
Проверка пыльника наконечника рулевой тяги
44
|
|
Замена салонного фильтра (модели с 2002 г)
44
|
|
Заправка системы кондиционирования
44
|
|
Проверка уровня жидкости в бачке омывателей стекол
44
|
|
Дополнительные проверки
45
|
|
Каталожные номера оригинальных запасных частей
46
|
|
Двигатели G4EE (1,4 л) и G4ED (1,6 л) Механическая часть
47
|
|
Регулировка троса акселератора
47
|
|
Проверка и регулировка тепловых зазоров в приводе клапанов
47
|
|
Ремень привода ГРМ
47
|
|
Двигатель в сборе
48
|
|
Головка блока цилиндров
50
|
|
Передний сальник коленчатого вала
52
|
|
Задний сальник коленчатого вала
53
|
|
Основные технические данные двигателя
54
|
|
Двигатель - общие процедуры ремонта
55
|
|
Головка блока цилиндров
55
|
|
Блок цилиндров
59
|
|
Система охлаждения
65
|
|
Меры предосторожности
65
|
|
Проверка уровня и замена охлаждающей жидкости
65
|
|
Проверка отсутствия утечек охлаждающей жидкости
65
|
|
Крышка радиатора
65
|
|
Радиатор
65
|
|
Насос охлаждающей жидкости
66
|
|
Термостат
66
|
|
Электродвигатель вентилятора системы охлаждения
67
|
|
Реле вентилятора
67
|
|
Основные технические данные системы охлаждения
67
|
|
Система смазки
68
|
|
Меры предосторожности при работе с маслами
68
|
|
Моторное масло и фильтр
68
|
|
Проверка давления масла
68
|
|
Масляный поддон
68
|
|
Масляный насос
69
|
|
Основные технические данные системы смазки
70
|
|
Система впрыска топлива (MFI)
71
|
|
Общие правила при работе с электронной системой управления
71
|
|
Диагностика системы впрыска топлива
72
|
|
Топливная система
86
|
|
Электронная система управления двигателем
87
|
|
Система снижения токсичности
89
|
|
Система зажигания
89
|
|
Система запуска
90
|
|
Общая информация
90
|
|
Стартер
90
|
|
Система зарядки
92
|
|
Общая информация
92
|
|
Меры предосторожности при обслуживании
92
|
|
Проверка системы
92
|
|
Генератор
93
|
|
Сцепление
95
|
|
Педаль сцепления
95
|
|
Трос выключения сцепления
96
|
|
Сцепление
96
|
|
Выжимной подшипник, вилка и рычаг выключения сцепления
98
|
|
Основные технические данные сцепления
98
|
|
Механическая коробка передач
99
|
|
Проверка и замена масла в МКПП
99
|
|
Замена сальника приводного вала
99
|
|
Снятие и установка
100
|
|
Механизм переключения передач
103
|
|
Автоматическая коробка передач
104
|
|
Общее описание
104
|
|
Предварительные операции
104
|
|
Диагностика АКПП
105
|
|
Поиск неисправностей АКПП
105
|
|
Считывание диагностических кодов неисправностей
105
|
|
Пояснения по работе системы самодиагностики
108
|
|
Поиск неисправностей по их признакам
108
|
|
Проверка гидротрансформатора на полностью заторможенном автомобиле (stall test)
111
|
|
Проверка времени переключения передач
112
|
|
Проверка давления в основной магистрали
112
|
|
Проверка электронного блока управления АКПП
112
|
|
Проверка компонентов АКПП
116
|
|
Механизм управления коробкой передач
117
|
|
Коробка передач в сборе
118
|
|
Приводные валы
121
|
|
Подвеска
123
|
|
Предварительные проверки
123
|
|
Замена шин
123
|
|
Проверка и регулировка углов установки колес
123
|
|
Проверка схождения
123
|
|
Регулировка схождения передних колес
123
|
|

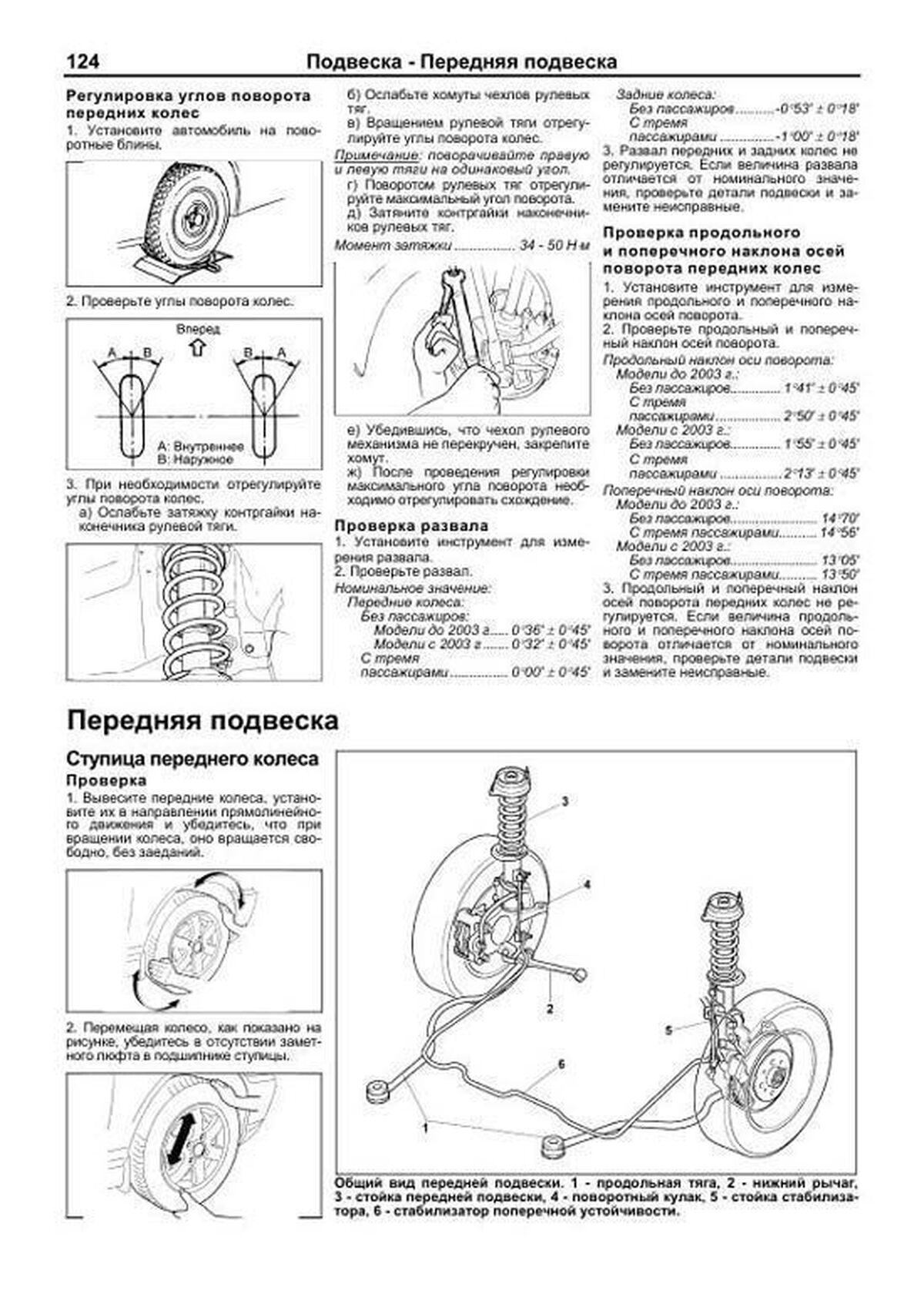

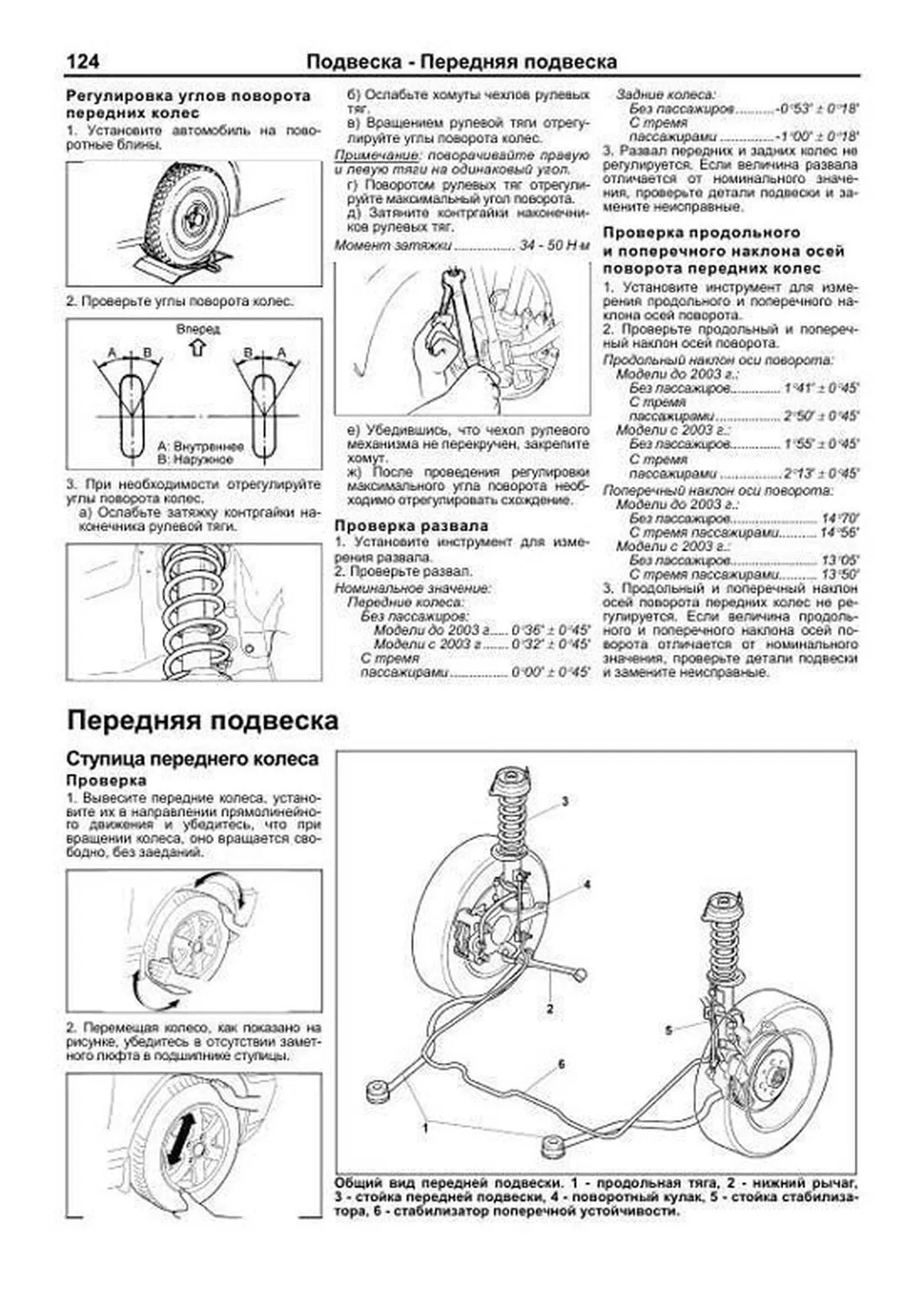

Регулировка углов поворота передних колес
124
|
|
Проверка развала
124
|
|
Проверка продольного и поперечного наклона осей поворота передних колес
124
|
|
Передняя подвеска
124
|
|
Ступица переднего колеса
124
|
|
Стойка передней подвески
127
|
|
Продольная тяга и нижний рычаг
128
|
|
Стабилизатор поперечной устойчивости
129
|
|
Задняя подвеска
130
|
|
Ступица и цапфа заднего колеса
130
|
|
Пружина, амортизатор, поперечная тяга и балка задней подвески
132
|
|
Основные технические данные подвески
133
|
|
Рулевое управление
134
|
|
Предварительные проверки
134
|
|
Рулевая колонка
135
|
|
Рулевой механизм
136
|
|

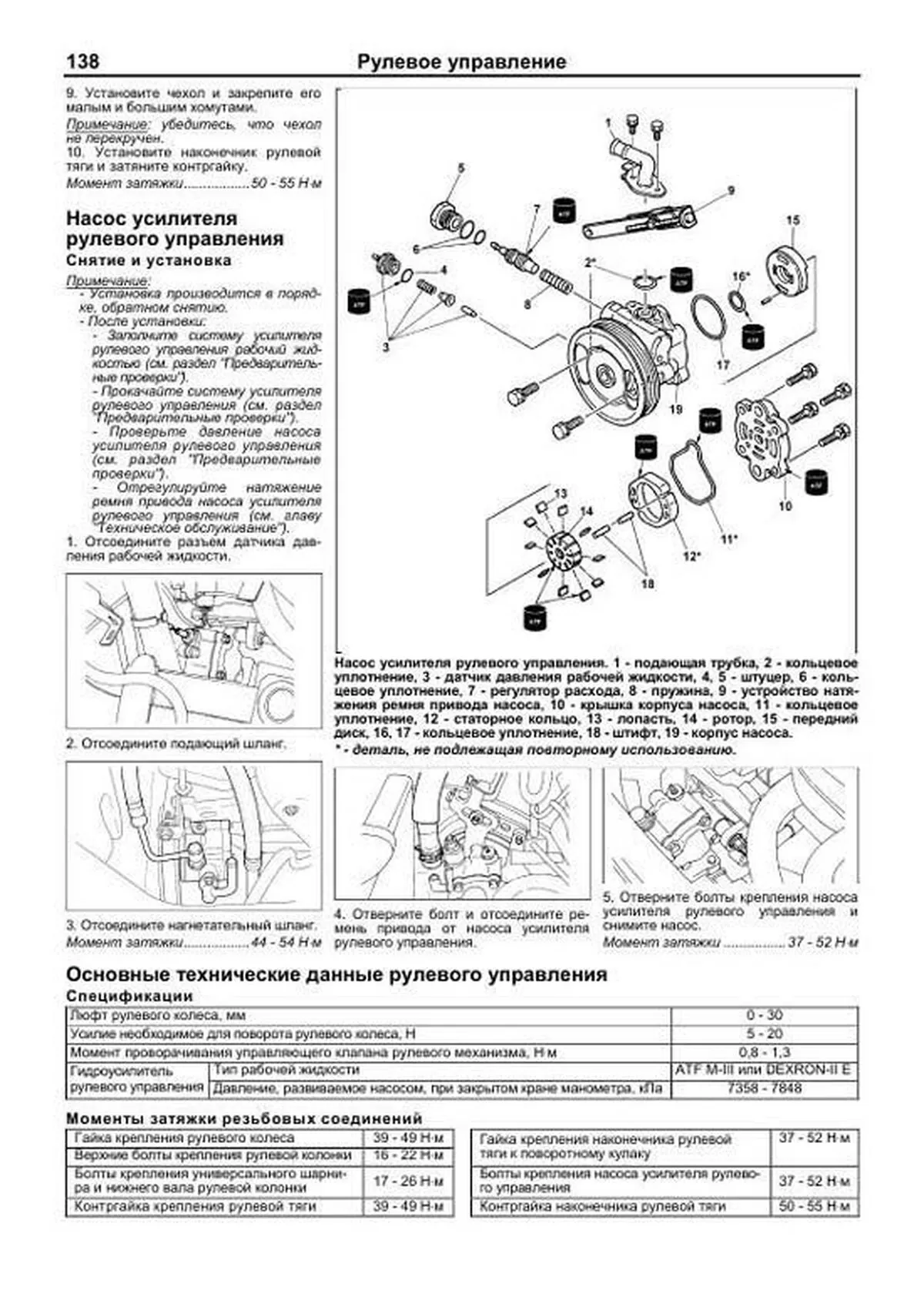

Насос усилителя рулевого управления
138
|
|
Основные технические данные рулевого управления
138
|
|
Тормозная система
139
|
|
Поиск неисправностей по их признакам
139
|
|
Проверки и регулировки
140
|
|
Педаль тормоза
142
|
|
Главный тормозной цилиндр
143
|
|
Вакуумный усилитель тормозов
145
|
|
Регулятор давления задних тормозов (модели без ABS)
145
|
|

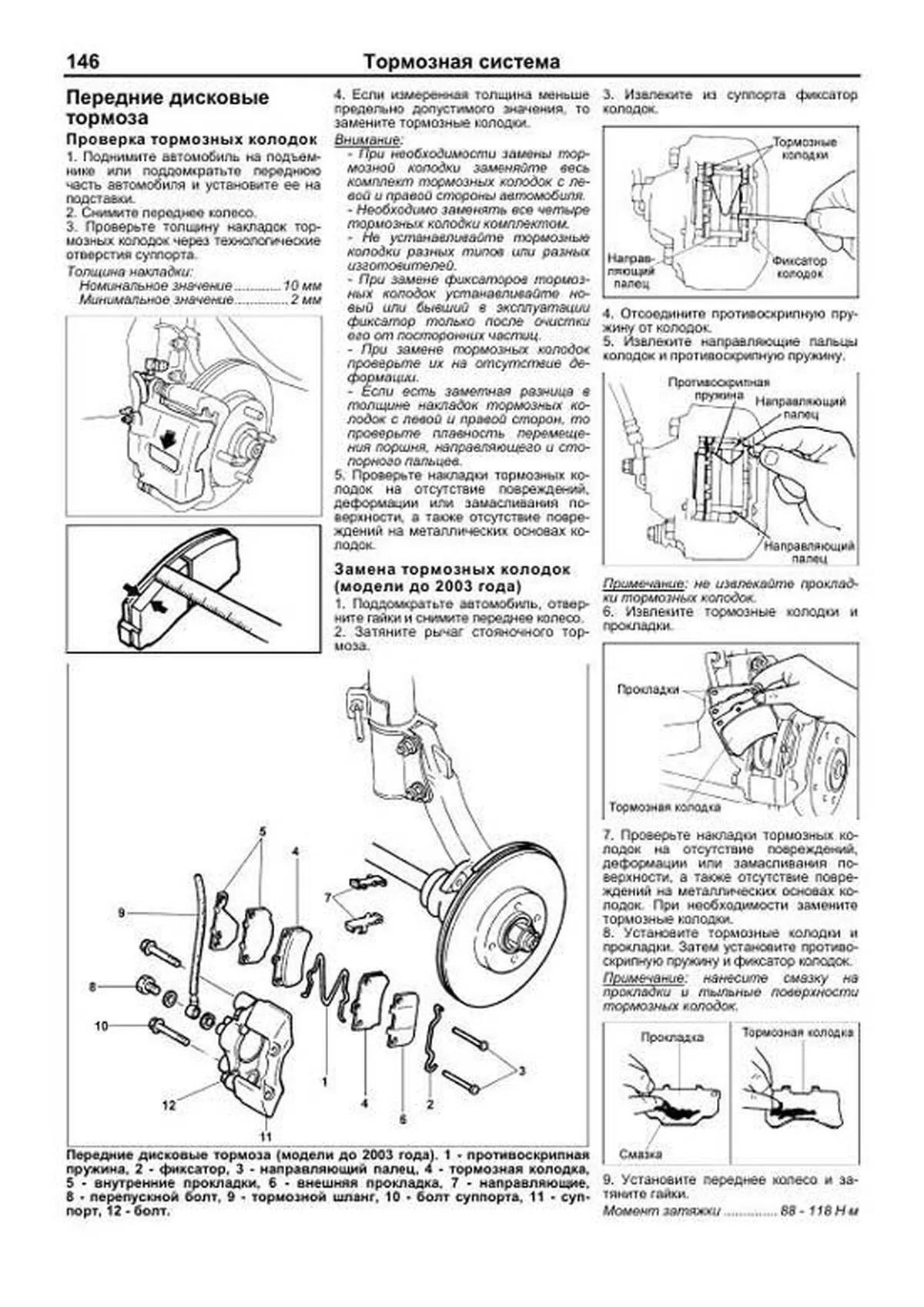

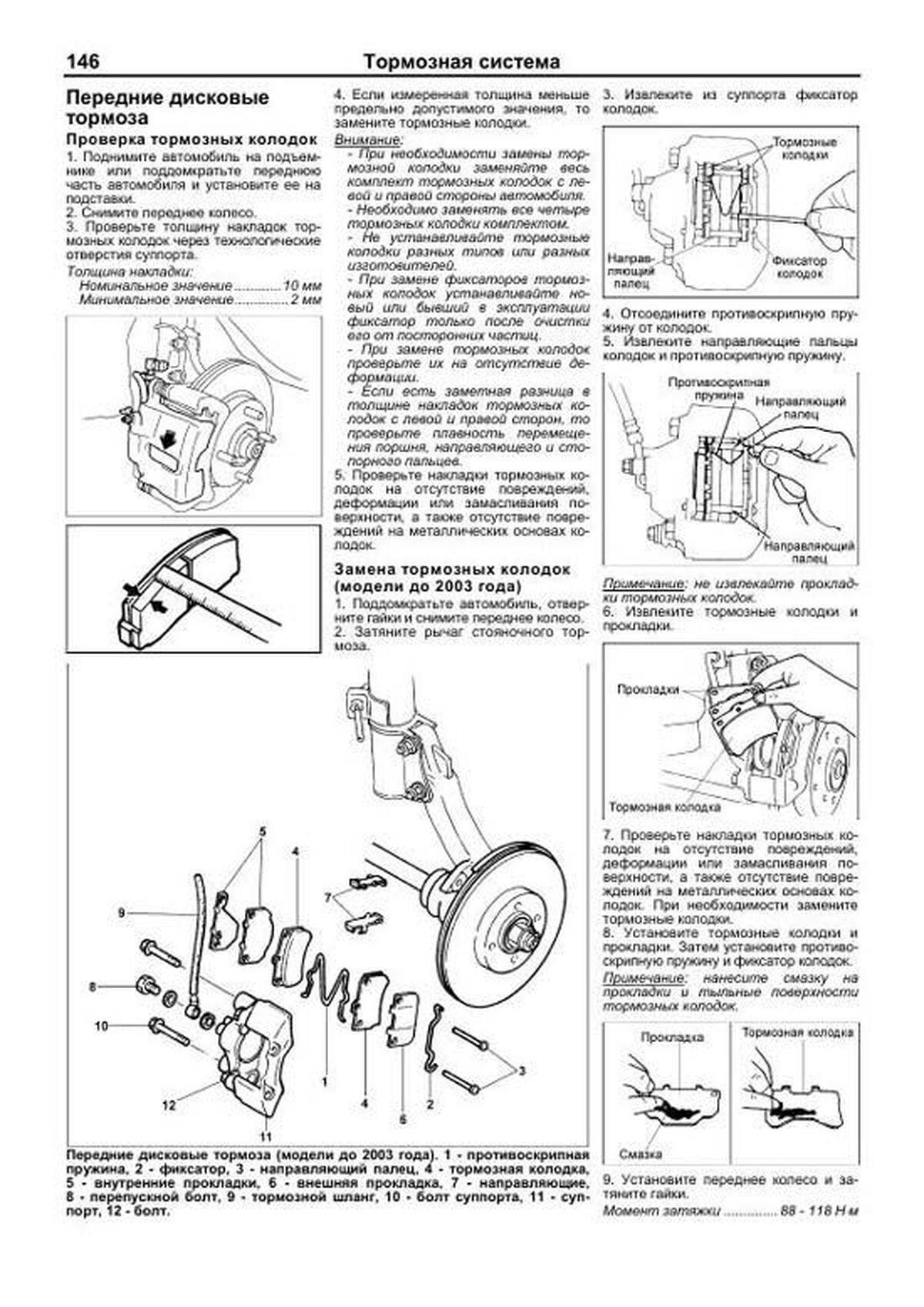

Передние дисковые тормоза
146
|
|
Задние барабанные тормоза
148
|
|
Стояночный тормоз
149
|
|
Проверки и регулировки
149
|
|
Привод стояночного тормоза
150
|
|
Основные технические данные тормозной системы
151
|
|
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD)
152
|
|
Общая информация
152
|
|
Поиск неисправностей
152
|
|
Электронный блок управления ABS и модулятор
157
|
|
Датчики частоты вращения переднего колеса
158
|
|
Датчики частоты вращения заднего колеса
158
|
|

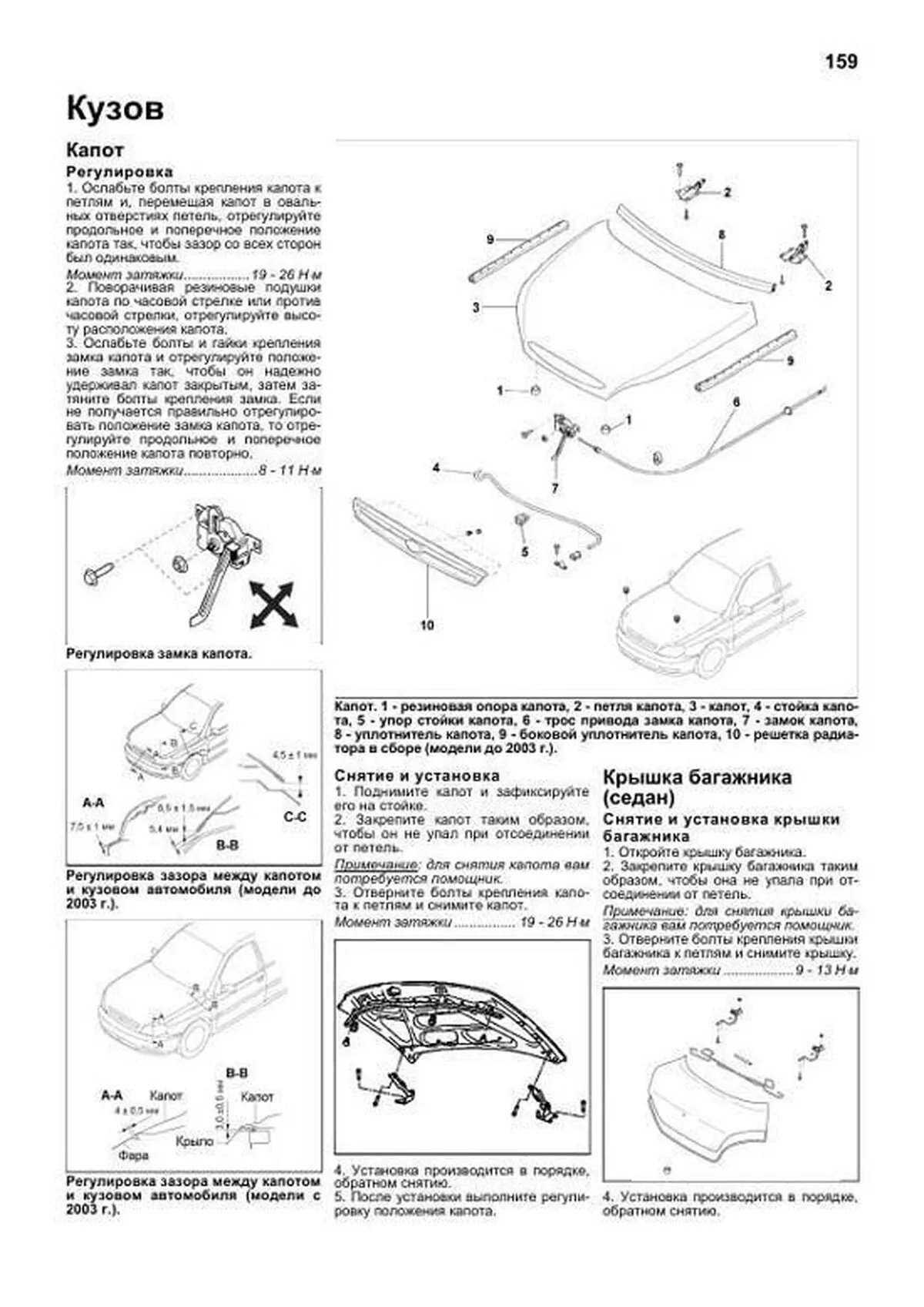

Кузов
159
|
|
Капот
159
|
|
Крышка багажника (седан)
159
|
|
Задняя дверь (хэтчбек)
160
|
|
Передняя дверь
162
|
|
Задняя боковая дверь
164
|
|
Панель приборов (модели до 2003 г)
165
|
|
Панель приборов (модели с 2003 г)
166
|
|
Отделка салона
167
|
|
Отделка крыши
169
|
|
Передний бампер
169
|
|
Задний бампер
171
|
|
Переднее сиденье
171
|
|
Заднее сиденье
171
|
|
Ремни безопасности
171
|
|
Отопитель, кондиционер и система вентиляции
174
|
|
Меры безопасности и особенности технического обслуживания и ремонта
174
|
|
Поиск неисправностей
175
|
|
Основные проверки и регулировки
176
|
|
Откачка хладагента из системы кондиционирования
176
|
|
Вакуумирование системы
177
|
|
Подготовка баллона с хладагентом к процедуре заправки системы
177
|
|
Заправка системы кондиционирования
177
|
|
Проверка эффективности работы кондиционера
178
|
|
Определение мест утечек хладагента
179
|
|
Процедура возврата компрессорного масла в компрессор
179
|
|
Проверка количества и добавление компрессорного масла в систему
179
|
|
Проверка системы с помощью измерительного коллектора
179
|
|
Трубопроводы системы кондиционирования
180
|
|
Компрессор
181
|
|
Конденсатор, ресивер-осушитель и тройной выключатель по давлению хладагента
182
|
|
Испаритель
183
|
|
Отопитель
184
|
|
Электровентилятор отопителя
184
|
|
Сервопривод заслонки забора воздуха
184
|
|
Панель управления кондиционером и отопителем
185
|
|
Система безопасности (SRS)
186
|
|
Общая информация
186
|
|
Меры безопасности при эксплуатации и техническом обслуживании
187
|
|
Поиск неисправностей
188
|
|
Электронный блок управления SRS
191
|
|
Фронтальная подушка безопасности водителя и спиральный провод
192
|
|
Фронтальная подушка безопасности пассажира
193
|
|
Электрооборудование кузова
194
|
|
Поиск неисправностей по их признакам
194
|
|
Аудиосистема
197
|
|
Комбинированный переключатель
197
|
|
Звуковой сигнал
198
|
|
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS) (модели с 2003 г)
199
|
|
Обогреватель заднего стекла
200
|
|
Комбинация приборов
202
|
|
Центральный замок
203
|
|
Боковые зеркала заднего вида с электроприводом
204
|
|
Стеклоподъемники с электроприводом
204
|
|
Стеклоочистители и омыватели
205
|
|
Система освещения
208
|
|
Иммобилайзер
210
|
|
Схемы электрооборудования
212
|
|
Пояснения к схемам электрооборудования
212
|
|
Реле и предохранители (модели с 2003 г)
214
|
|
Модели до 2003 г
|
|
Распределение электропитания
216
|
|
Точки заземления
217
|
|
Системы запуска и зарядки
218
|
|
Система управления двигателем
219
|
|
Система управления электровентиляторами
225
|
|
Система электронного управления АКПП
226
|
|
Комбинация приборов
227
|
|
Фары
229
|
|
Лампы подсветки номерного знака (хэтчбек), передние габариты
230
|
|
Фонари заднего хода, подсветка номерного знака (седан) и задние габариты
231
|
|
Указатели поворота и аварийная сигнализация
232
|
|
Задние противотуманные фонари, корректор фар
233
|
|
Стоп-сигналы
234
|
|
Система наружного освещения в дневное время (DRL)
235
|
|
Лампы освещения салона, разъем для подключения дополнительного оборудования (хэтчбек), прикуриватель
236
|
|
Подсветка
237
|
|
Стеклоочистители и омыватели
238
|
|
Стеклоподъемники с электроприводом (модели без электропривода стеклоподъемников задних боковых дверей)
239
|
|
Стеклоподъемники с электроприводом (модели с электроприводом стеклоподъемников задних боковых дверей)
240
|
|
Люк крыши с электроприводом
242
|
|
Боковые зеркала заднего вида с электроприводом
243
|
|
Отопитель и кондиционер
244
|
|
Обогреватель заднего стекла и система иммобилайзера
245
|
|
Таймер обогревателя заднего стекла, обогреватель сиденья водителя и обогреватели боковых зеркал заднего вида
246
|
|
Центральный замок
247
|
|
Антиблокировочная система тормозов (ABS)
248
|
|
Система пассивной безопасности (SRS), звуковой сигнал
249
|
|
Аудиосистема
250
|
|
Зуммер
251
|
|
Диагностический разъем и универсальный сервисный разъем
252
|
|
Соединительные разъемы
253
|
|
Модели с 2003 г
|
|
Распределение электропитания
258
|
|
Точки заземления
259
|
|
Системы запуска и зарядки
260
|
|
Система управления двигателем
261
|
|
Система управления электровентиляторами
267
|
|
Система электронного управления АКПП
268
|
|
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS) (модели до 2004 г)
270
|
|
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS) (модели с 2004 г)
272
|
|
Комбинация приборов
274
|
|
Фары (модели с системой SRS)
277
|
|
Фары (модели без системы SRS)
278
|
|
Противотуманные фары и передние габариты
279
|
|
Фонари заднего хода, подсветка номерного знака и задние габариты
280
|
|
Указатели поворота и аварийная сигнализация
281
|
|
Задние противотуманные фонари, корректор фар
282
|
|
Стоп-сигналы, фонари заднего хода и блокировка переключения
283
|
|
Система наружного освещения в дневное время (DRL)
284
|
|
Лампы освещения салона, люк крыши с электроприводом
285
|
|
Подсветка (модели до 2004 г)
286
|
|
Подсветка (модели с 2004 г)
287
|
|
Стеклоочистители и омыватели
288
|
|
Стеклоподъемники с электроприводом (модели без электропривода стеклоподъемников задних боковых дверей)
289
|
|
Стеклоподъемники с электроприводом (модели с электроприводом стеклоподъемников задних боковых дверей)
290
|
|
Боковые зеркала заднего вида с электроприводом
292
|
|
Отопитель и кондиционер
293
|
|
Обогреватель заднего стекла, лампа освещения багажного отделения (багажника)
294
|
|
Обогреватель сиденья водителя
295
|
|
Центральный замок (модели до 2004 г)
296
|
|
Центральный замок (модели с 2004 г)
297
|
|
Приемник системы дистанционного управления центральным замком, реле аварийной сигнализации, звуковой сигнал (модели до 2004 г)
298
|
|
Приемник системы дистанционного управления центральным замком, реле аварийной сигнализации, звуковой сигнал (модели с 2004 г)
299
|
|
Антиблокировочная система тормозов (ABS)
300
|
|
Система пассивной безопасности (SRS) (модели без боковых подушек безопасности)
301
|
|
Система пассивной безопасности (SRS) (модели с боковыми подушками безопасности)
302
|
|
Аудиосистема
303
|
|
Разъем для подключения дополнительного оборудования, прикуриватель и система иммобилайзера (модели до 2004 г)
304
|
|
Разъем для подключения дополнительного оборудования, прикуриватель и система иммобилайзера (модели с 2004 г)
305
|
|
Диагностический разъем и универсальный сервисный разъем
306
|
|
Соединительные разъемы
307
|
|
Перемычки
311
|
|
312
|
| ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ
СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
|
Пример текста из раздела " Руководство по эксплуатации ": |
|
Блокировка дверей Комплекты ключей 1 В комплект входят несколько ключей На моделях с 2003 года комплекты ключей различаются в зависимости от того, установлена на автомобиле система дистанционного управления центральным замком или нет Каждый ключ позволяет запустить двигатель, отпереть двери и крышку багажника Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера KIA, предоставив ему номер ключа 2 На некоторые модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания Двигатель запустится только в случае, если идентификационный код ключа зажигания будет соответствовать зарегистрированному Внимание: Когда ключ в замке зажигания установлен в положение "ON" не располагайте вблизи него магниты и металлические предметы Не повредите ключ кольцом, связкой ключей или другим способом, так как при повреждении встроенной микросхемы данным ключом невозможно будет запустить двигатель Блокировка замка боковой двери 1 Для отпирания/запирания двери водителя или переднего пассажира снаружи, в дверной замок необходимо вставить ключ и провернуть его вперед/назад соответственно 2 Боковую дверь можно запереть без ключа Для этого нажмите на внутреннюю кнопку блокировки замка двери, а затем закройте дверь 3 Чтобы заблокировать боковую дверь изнутри, закройте дверь и нажмите на внутреннюю кнопку блокировки замка двери 4 На моделях с центральным замком при отпирании/запирании двери водителя или переднего пассажира ключом или по средствам внутренней кнопки блокировки замка двери, происходит автоматическая блокировка/разблокировка замков остальных дверей, включая замок крышки багажника Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее десяти минут (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно
Пример текста из раздела " Подвеска Передняя подвеска ": |
|
Регулировка углов поворота передних колес 1 Установите автомобиль на поворотные блины 2 Проверьте углы поворота колес 3 При необходимости отрегулируйте углы поворота колес а) Ослабьте затяжку контргайки наконечника рулевой тяги б) Ослабьте хомуты чехлов рулевых тяг в) Вращением рулевой тяги отрегулируйте углы поворота колес Примечание: поворачивайте правую и левую тяги на одинаковый угол г) Поворотом рулевых тяг отрегулируйте максимальный угол поворота д) Затяните контргайки наконечников рулевых тяг Момент затяжки 34 50 Н ?м е) Убедившись, что чехол рулевого механизма не перекручен, закрепите хомут ж) После проведения регулировки максимального угла поворота необходимо отрегулировать схождение Проверка развала 1 Установите инструмент для измерения развала 2 Проверьте развал Номинальное значение: Передние колеса: Без пассажиров: Модели до 2003 г 0 ?36' ? 0 ?45' Модели с 2003 г 0 ?32' ? 0 ?45' С тремя пассажирами 0 ?00' ? 0 ?45' Задние колеса: Без пассажиров-0 ?53' ? 0 ?18' С тремя пассажирами -1 ?00' ? 0 ?18' 3 Развал передних и задних колес не регулируется Если величина развала отличается от номинального значения, проверьте детали подвески и замените неисправные Проверка продольного и поперечного наклона осей поворота передних колес 1 Установите инструмент для измерения продольного и поперечного наклона осей поворота 2 Проверьте продольный и поперечный наклон осей поворота Продольный наклон оси поворота: Модели до 2003 г: Без пассажиров 1 ?41' ? 0 ?45' С тремя пассажирами 2 ?50' ? 0 ?45' Модели с 2003 г: Без пассажиров 1 ?55' ? 0 ?45' С тремя пассажирами 2 ?13' ? 0 ?45' Поперечный наклон оси поворота: Модели до 2003 г: Без пассажиров 14 ?70' С тремя пассажирами14 ?56' Модели с 2003 г: Без пассажиров 13 ?05' С тремя пассажирами 13 ?50' 3 Продольный и поперечный наклон осей поворота передних колес не регулируется Если величина продольного и поперечного наклона осей поворота отличается от номинального значения, проверьте детали подвески и замените неисправные Ступица переднего колеса Проверка 1 Вывесите передние колеса, установите их в направлении прямолинейного движения и убедитесь, что при вращении колеса, оно вращается свободно, без заеданий 2 Перемещая колесо, как показано на рисунке, убедитесь в отсутствии заметного люфта в подшипнике ступицы Передняя подвеска
Пример текста из раздела " Рулевое управление ": |
|
9 Установите чехол и закрепите его малым и большим хомутами Примечание: убедитесь, что чехол не перекручен 10 Установите наконечник рулевой тяги и затяните контргайку Момент затяжки50 55 Н ?м Насос усилителя рулевого управления Снятие и установка Примечание: Установка производится в порядке, обратном снятию После установки: Заполните систему усилителя рулевого управления рабочий жидкостью (см раздел "Предварительные проверки") Прокачайте систему усилителя рулевого управления (см раздел "Предварительные проверки") Проверьте давление насоса усилителя рулевого управления (см раздел "Предварительные проверки") Отрегулируйте натяжение ремня привода насоса усилителя рулевого управления (см главу "Техническое обслуживание") 1 Отсоедините разъем датчика давления рабочей жидкости 2 Отсоедините подающий шланг 3 Отсоедините нагнетательный шланг Момент затяжки44 54 Н ?м 4 Отверните болт и отсоедините ремень привода от насоса усилителя рулевого управления 5 Отверните болты крепления насоса усилителя рулевого управления и снимите насос Момент затяжки 37 52 Н ?м Основные технические данные рулевого управления Спецификации Люфт рулевого колеса, мм 0 30 Усилие необходимое для поворота рулевого колеса, Н 5 20 Момент проворачивания управляющего клапана рулевого механизма, Н?м 0,8 1,3 Гидроусилитель Тип рабочей жидкости ATF M-III или DEXRON-II E рулевого управления Давление, развиваемое насосом, при закрытом кране манометра, кПа 7358 7848 Моменты затяжки резьбовых соединений Гайка крепления рулевого колеса 39 49 Н?м Гайка крепления наконечника рулевой 37 52 Н?м Верхние болты крепления рулевой колонки 16 22 Н?м тяги к поворотному кулаку Болты крепления универсального шарнира и нижнего вала рулевой колонки 17 26 Н?м Болты крепления насоса усилителя рулевого управления 37 52 Н?м Контргайка крепления рулевой тяги 39 49 Н?м Контргайка наконечника рулевой тяги 50 55 Н?м Насос усилителя рулевого управления 1 подающая трубка, 2 кольцевое уплотнение, 3 датчик давления рабочей жидкости, 4, 5 штуцер, 6 кольцевое уплотнение, 7 регулятор расхода, 8 пружина, 9 устройство натяжения ремня привода насоса, 10 крышка корпуса насоса, 11 кольцевое уплотнение, 12 статорное кольцо, 13 лопасть, 14 ротор, 15 передний диск, 16, 17 кольцевое уплотнение, 18 штифт, 19 корпус насоса * деталь, не подлежащая повторному использованию
Пример текста из раздела " Тормозная система ": |
|
Передние дисковые тормоза Проверка тормозных колодок 1 Поднимите автомобиль на подъемнике или поддомкратьте переднюю часть автомобиля и установите ее на подставки 2 Снимите переднее колесо 3 Проверьте толщину накладок тормозных колодок через технологические отверстия суппорта Толщина накладки: Номинальное значение 10 мм Минимальное значение2 мм 4 Если измеренная толщина меньше предельно допустимого значения, то замените тормозные колодки Внимание: При необходимости замены тормозной колодки заменяйте весь комплект тормозных колодок с левой и правой стороны автомобиля Необходимо заменять все четыре тормозных колодки комплектом Не устанавливайте тормозные колодки разных типов или разных изготовителей При замене фиксаторов тормозных колодок устанавливайте новый или бывший в эксплуатации фиксатор только после очистки его от посторонних частиц При замене тормозных колодок проверьте их на отсутствие деформации Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня, направляющего и стопорного пальцев 5 Проверьте накладки тормозных колодок на отсутствие повреждений, деформации или замасливания поверхности, а также отсутствие повреждений на металлических основах колодок Замена тормозных колодок (модели до 2003 года) 1 Поддомкратьте автомобиль, отверните гайки и снимите переднее колесо 2 Затяните рычаг стояночного тормоза 3 Извлеките из суппорта фиксатор колодок 4 Отсоедините противоскрипную пружину от колодок 5 Извлеките направляющие пальцы колодок и противоскрипную пружину Примечание: не извлекайте прокладки тормозных колодок 6 Извлеките тормозные колодки и прокладки
Пример текста из раздела " Кузов ": |
|
Капот Регулировка 1 Ослабьте болты крепления капота к петлям и, перемещая капот в овальных отверстиях петель, отрегулируйте продольное и поперечное положение капота так, чтобы зазор со всех сторон был одинаковым Момент затяжки19 26 Н ?м 2 Поворачивая резиновые подушки капота по часовой стрелке или против часовой стрелки, отрегулируйте высоту расположения капота 3 Ослабьте болты и гайки крепления замка капота и отрегулируйте положение замка так, чтобы он надежно удерживал капот закрытым, затем затяните болты крепления замка Если не получается правильно отрегулировать положение замка капота, то отрегулируйте продольное и поперечное положение капота повторно Момент затяжки8 11 Н ?м Регулировка замка капота Регулировка зазора между капотом и кузовом автомобиля (модели до 2003 г) Регулировка зазора между капотом и кузовом автомобиля (модели с 2003 г) Снятие и установка 1 Поднимите капот и зафиксируйте его на стойке 2 Закрепите капот таким образом, чтобы он не упал при отсоединении от петель Примечание: для снятия капота вам потребуется помощник 3 Отверните болты крепления капота к петлям и снимите капот Момент затяжки 19 26 Н ?м 4 Установка производится в порядке, обратном снятию 5 После установки выполните регулировку положения капота Крышка багажника (седан) Снятие и установка крышки багажника 1 Откройте крышку багажника 2 Закрепите крышку багажника таким образом, чтобы она не упала при отсоединении от петель Примечание: для снятия крышки багажника вам потребуется помощник 3 Отверните болты крепления крышки багажника к петлям и снимите крышку Момент затяжки 9 13 Н ?м 4 Установка производится в порядке, обратном снятию Кузов Капот 1 резиновая опора капота, 2 петля капота, 3 капот, 4 стойка капота, 5 упор стойки капота, 6 трос привода замка капота, 7 замок капота, 8 уплотнитель капота, 9 боковой уплотнитель капота, 10 решетка радиатора в сборе (модели до 2003 г) |
