Артикул
7019427
ISBN
978-5-88850-380-5
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
144
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Дизельные двигатели
6.4; 6.5; 6.7; 7.4; 8.8
Японские дизельные двигатели Hino стали бесперебойными «сердцами» для различных моделей автомобилей. Такая островная техника отличается высоким качеством и долговечным сроком исправной службы, но и ей, как и любому другому мотору, необходимо правильное обращение, регулярное и продуманное техническое обслуживание, а если того требуют обстоятельства, то и грамотный ремонт с учетом профессиональных принципов работы. Вот почему у ответственных автовладельцев и мастеров автосервисов, желающих эффективно и быстро решать стоящие перед ними ремонтные задачи, востребованы пособия, детально раскрывающие тему того или иного компонента автомобиля. В частности, дизельные моторы Хино заслуживают наиболее пристального внимания, как важнейшие составляющие машины. Книга «Двигатели HINO: H06 / H07 / EH700 / EP100 дизель ремонт, техническое обслуживание», выпущенная добросовестным издательством «Легион-Aвтодата» в рамках известной серии «Профессионал», понадобится как специалистам (начинающим или достаточно опытным), так и автовладельцам, которые хотят самостоятельно обслуживать, настраивать, диагностировать и ремонтировать дизельные моторы Хино. К рассматриваемым в книге двигателям относятся серии H06C (6,5 литра.), H06C-T (6,5 литра), H07C (6,7 литра), H07C-T (6,7 литра), H07D (7,4 литра), EH700 (6,4 литра), EH700-TI (6,4 литра) и EP100 (8,8 литра).

Сам по себе мануал оформлен просто отлично – заметная, практически не мнущаяся обложка, обилие четких рисунков на белой плотной бумаге, надежный переплет. На страницах книги приведена самая актуальная и точная информация, следовать которой на практике сможет даже любой внимательный новичок. При этом и профессионалы найдут для себя немало важных специальных сведений. Книга «Двигатели HINO: H06 / H07 / EH700 / EP100 дизель ремонт, техническое обслуживание» - настоящий путеводитель по миру японских моторов. В нем наглядно, подробно и доступно приведены алгоритмы работ по настройке и ремонту данных моторов, топливных насосов высокого давления, систем турбокомпрессора (системы смазки, охлаждения, зарядки, запуска). Так что даже крупный ремонт окажется по силам инициативному пользователю.

Данный справочник научит пользователя эффективно применять самодиагностику двигателей Хино, а также обычную их диагностику. Каждая возможная поломка этих изделий сопровождается пошаговым описанием эффективного устранения той или иной неисправности. В мануале также имеются сведения об использовании и видах рабочих жидкостей, сопрягаемых размерах запчастей и процентной норме их износа. Рекомендуемый справочник подскажет, как отрегулировать топливную аппаратуру, как правильно выбрать запасные детали для мотора и многое другое. Впрочем, именно техническое обслуживание – самый лучший способ избежать сложного и затратного ремонта двигателя. Поэтому книга «Двигатели HINO: H06 / H07 / EH700 / EP100 дизель ремонт, техническое обслуживание» включает в себя детальный обзор всех профилактических работ в области ТО дизельных моторов Хино. Также в мануале рассматривается конструкция двигателя, чтобы пользователь смог получить полную картину об этом сложном устройстве в единстве всех его составляющих.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Оглавление
Скрыть оглавление

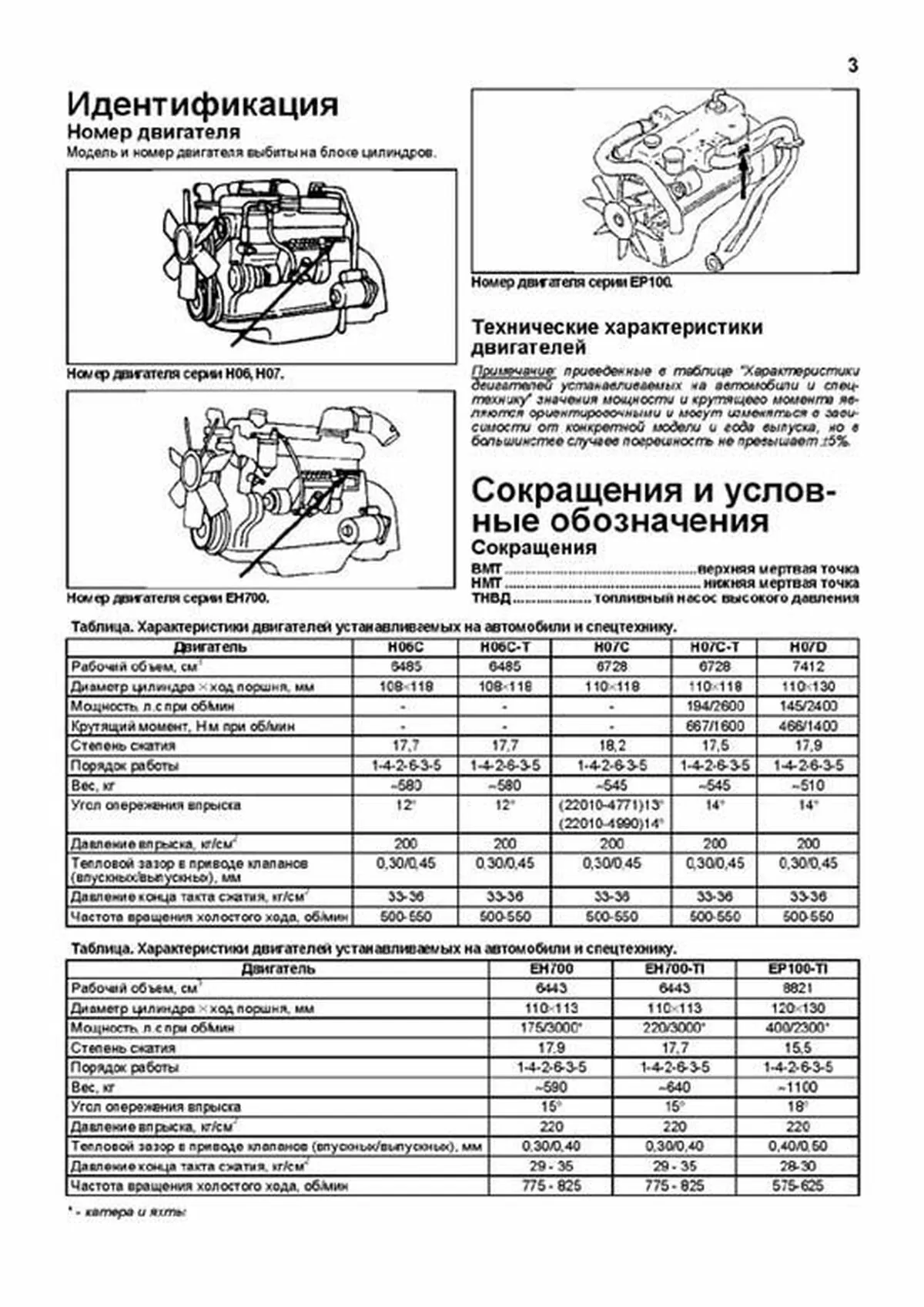

Идентификация 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Техническое обслуживание и общие проверки и регулировки 5
Интервалы обслуживания 5
Таблица Периодичность технического обслуживания 5
Правила выполнения работ в моторном отсеке 5
Меры безопасности при работе с электрооборудованием 5
Моторное масло и фильтр 7
Меры предосторожности при работе с маслами 7
Выбор моторного масла 7
Проверка уровня моторного масла 7
Замена моторного масла 7
Замена масляного фильтра 7
Охлаждающая жидкость 8
Проверка 8
Замена 8
Топливный фильтр 8
Снятие, замена и установка 8
Удаление воздуха из топливной системы 8
Проверка воздушного фильтра 9
Проверка состояния аккумуляторной батареи 9
Проверка давления конца такта сжатия 9
Проверка зазоров в приводе клапанов 9
Проверка и регулировка ремней привода навесных агрегатов 9
Двигатели серии H06&H07 и EH700&EP100 Механическая часть 10
Регулировки двигателя 11
Проверка и регулировка зазоров в механизме газораспределения (клапанных зазоров) 11
Способ определения положения поршней цилиндров №1 или №6 в ВМТ такта сжатия 12
Проверка угла опережения впрыска топлива 13
Регулировка угла опережения впрыска топлива 13
Регулировка органов управления двигателя 13
Приводные ремни 14
Термостат 14
Пробка радиатора 14

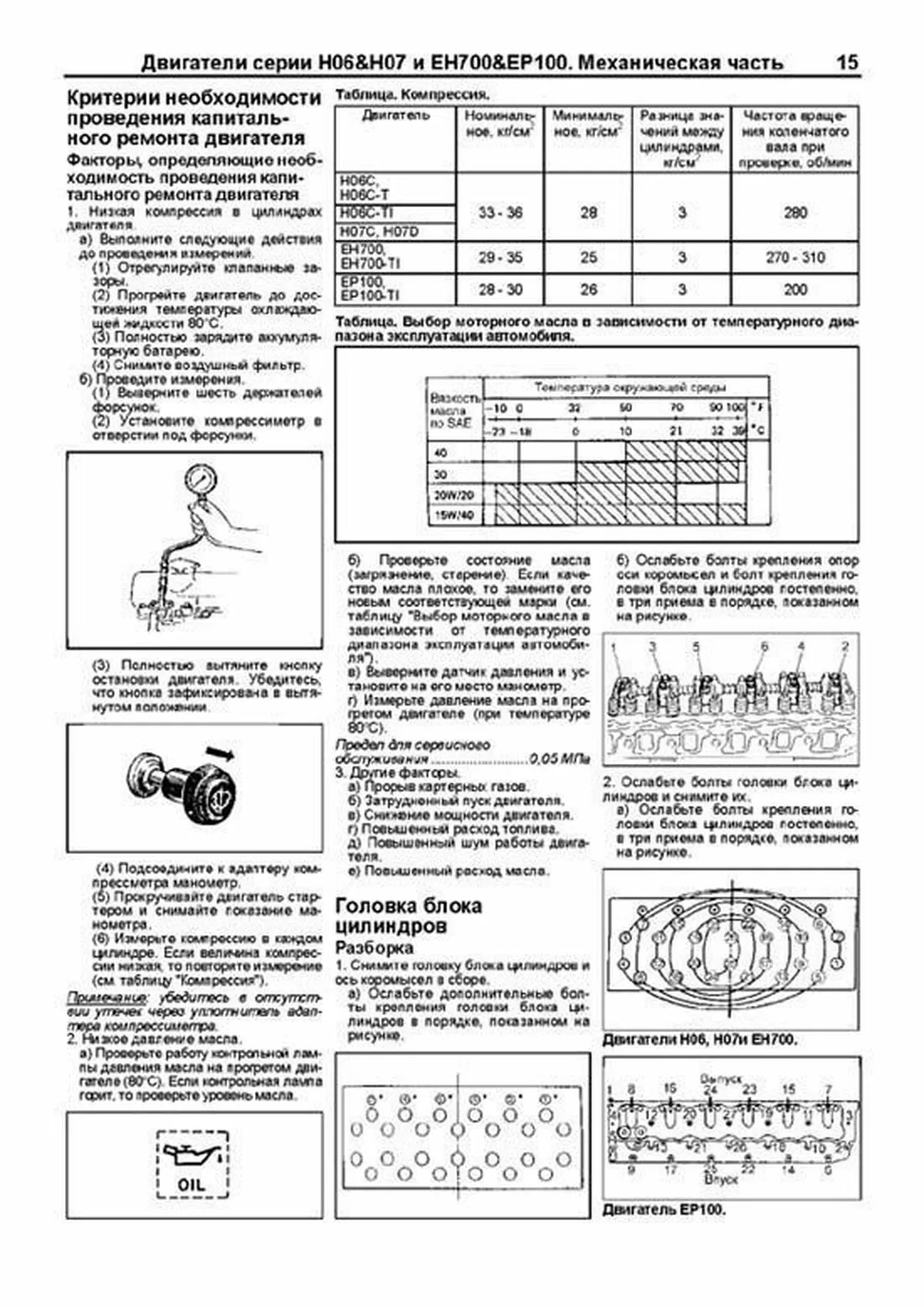

Критерии необходимости проведения капитального ремонта двигателя 15
Факторы, определяющие необходимость проведения капитального ремонта двигателя 15
Головка блока цилиндров 15
Разборка 15
Сборка 16
Привод механизма газораспределения, распределительный вал и масляный поддон 24
Снятие - основные моменты 24
Сборка - основные моменты 25
Блок цилиндров, маховик, поршень и коленчатый вал 34
Разборка 34
Сборка 35
Система смазки 45
Меры предосторожности при работе с маслами 45
Моторное масло и фильтр 45
Масляный насос и маслоприемник 45
Маслоохладитель и масляный фильтр 45

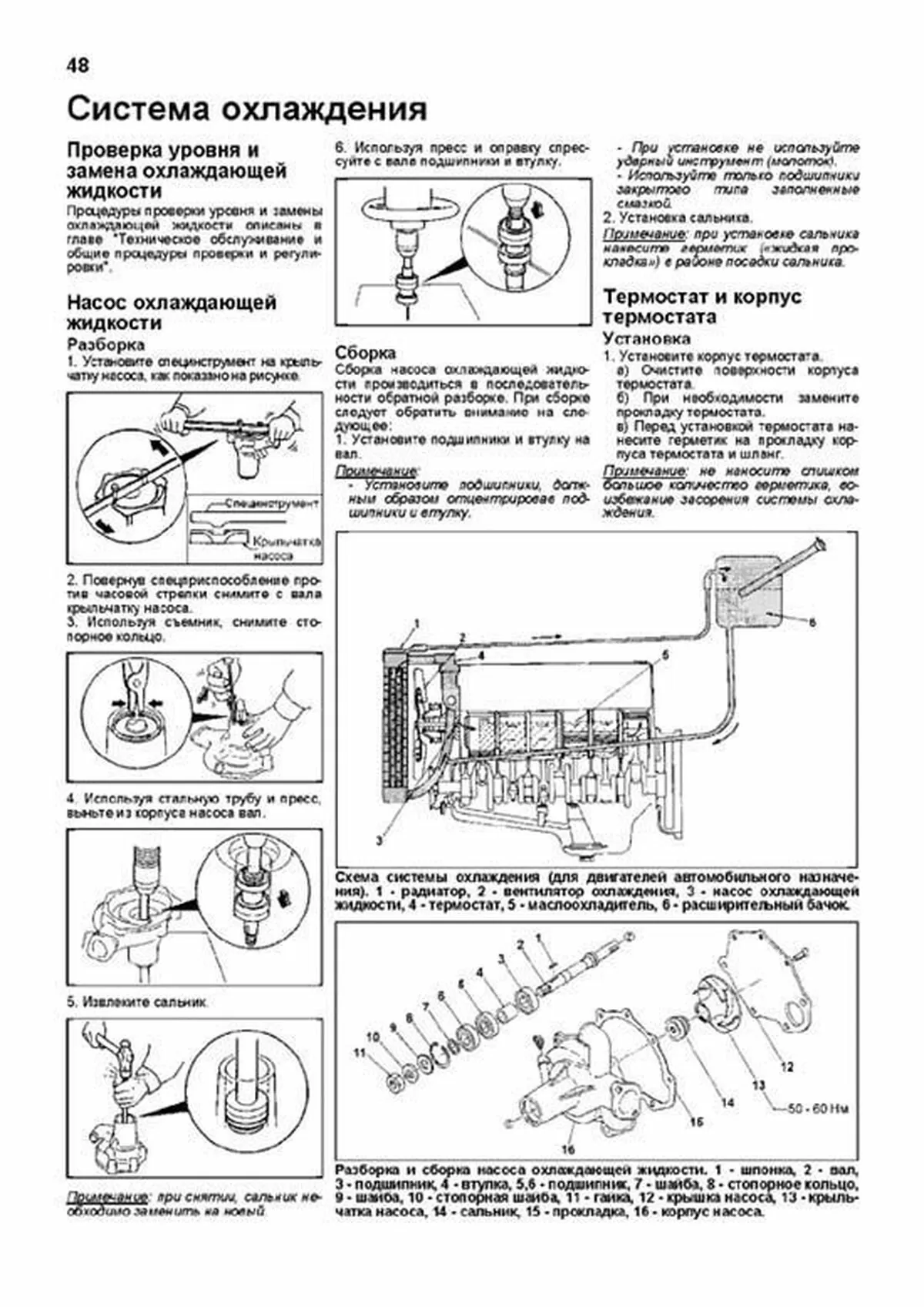

Система охлаждения 48
Проверка уровня и замена охлаждающей жидкости 48
Насос охлаждающей жидкости 48
Термостат и корпус термостата 48
Система турбонаддува (H06 и H07) 50
Оценка состояния турбокомпрессора 50
Турбокомпрессор 50
Проверка 50
Разборка 51
Сборка 52
Проверка качества сборки 53
Система турбонаддува (EP100 и EH700) 55
Оценка состояния турбокомпрессора 55
Турбокомпрессор 56
Снятие 56
Разборка 56
Сборка 57
Проверка качества сборки 58
Топливная система 60
Форсунки 60
Снятие 60
Разборка, очистка, проверка и сборка 60
Топливный насос высокого давления (ТНВД тип А) 61
Разборка 61
Сборка 63
Регулировка 64
Топливный насос высокого давления (ТНВД тип P) 67
Разборка 67
Сборка 68
Корректор по наддуву (ТНВД тип Р) 71
Топливоподкачивающий насос 73
Муфта опережения впрыска топлива (SCDM) 74
Разборка 75
Сборка 75
Регулировка 76
Муфта опережения впрыска топлива (SCZ) 76
Снятие 76
Разборка и сборка 76
Муфта опережения впрыска топлива (SA) 77
Снятие и установка 77
Регулятор частоты вращения (модель RSV) 77
Разборка 77
Сборка 78
Настройка регулятора 79

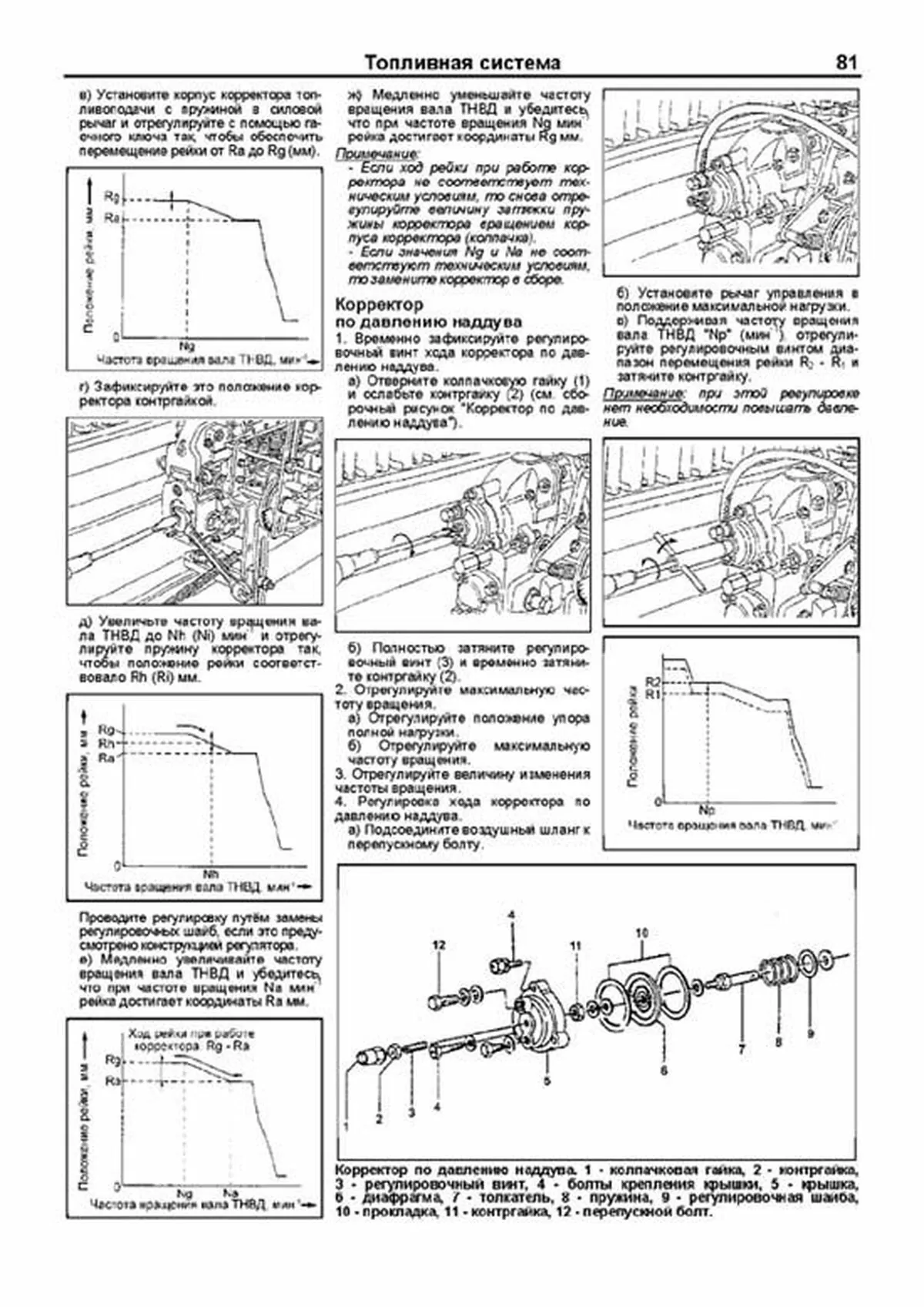

Корректор по давлению наддува 81
Регулятор частоты вращения (модель R801) 82
Разборка 82
Сборка 82
Корректор по наддуву 85
Настройка регулятора 85

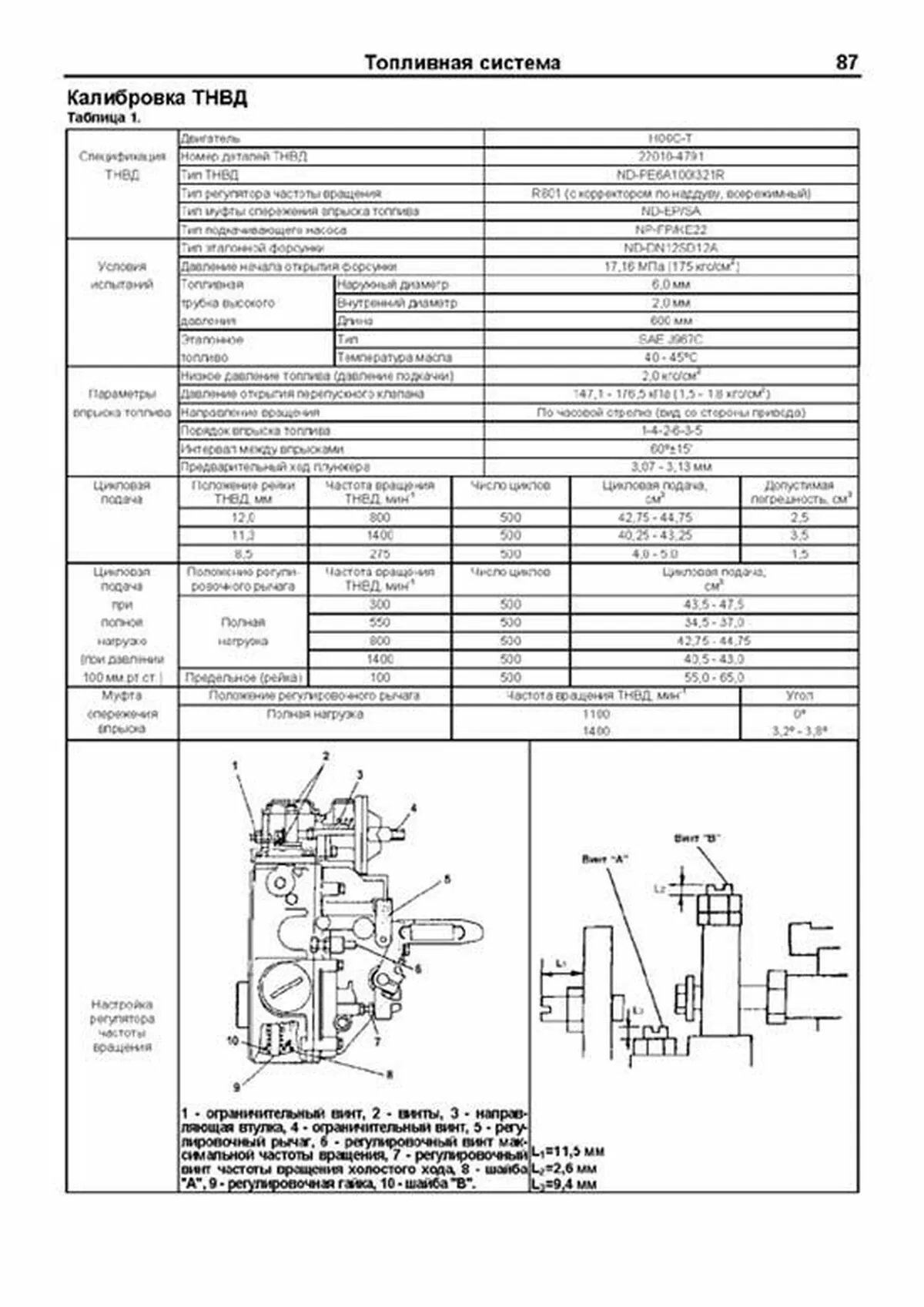

Калибровка ТНВД 87
Система зарядки 101
Общая информация 101
Меры предосторожности 101
Проверки на автомобиле 101
Генератор (24 В, 35А/40А) 101
Генератор (12 В, 80 А) 106
Генератор (24 В, 35А) 110

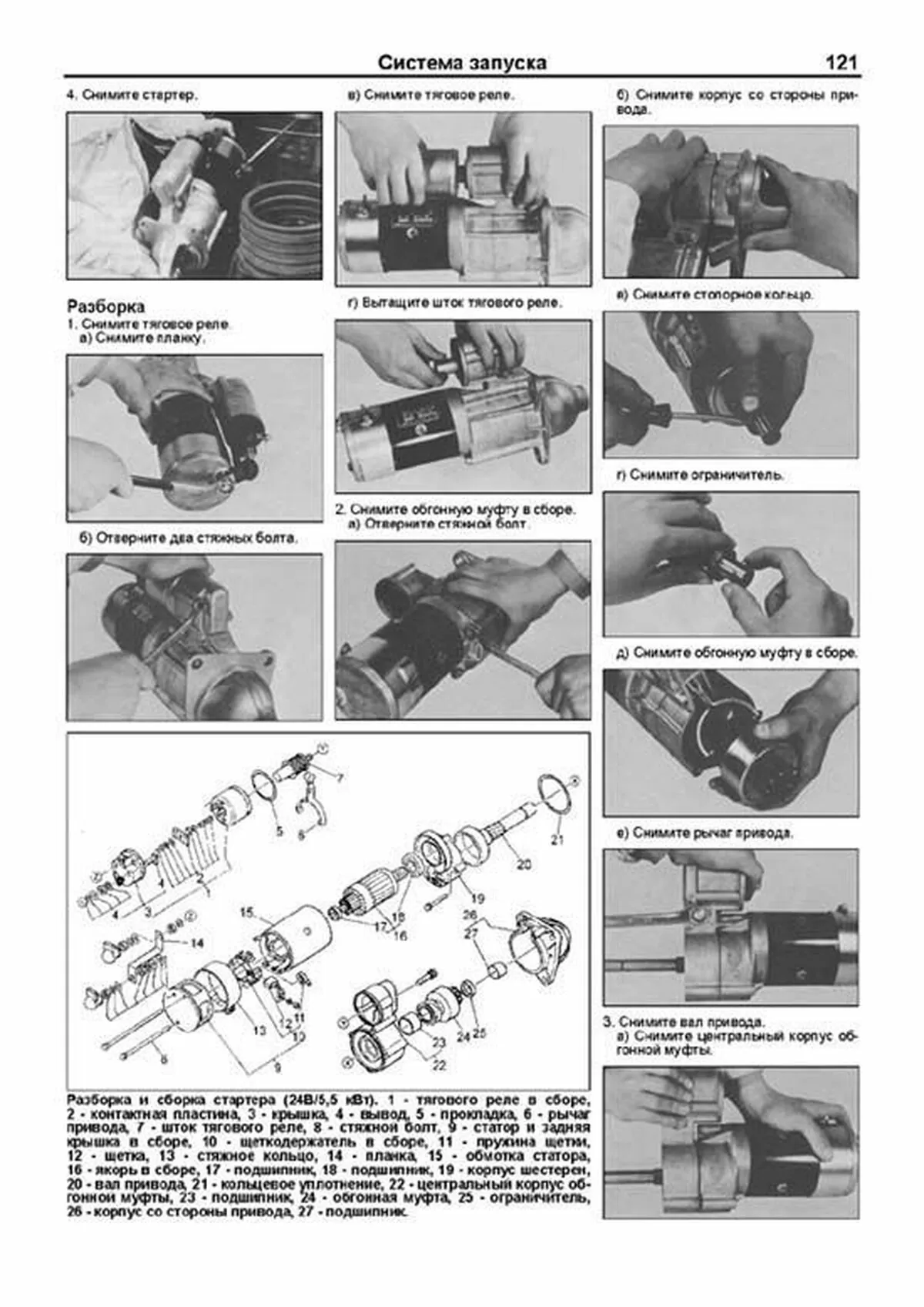

Система запуска 116
Общая информация 116
Стартер (12 В/5 кВт) 116
Стартер (24В/5,5 кВт) 120
Стартер (24В/4,5 кВт) 126
Компрессор 133
Данные и спецификации 133
Разборка 133
Сборка 135
