Книга: LADA LARGUS бензин с 2012 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Третий Рим
-24%
Книга: LADA LARGUS (б) с 2012 г.в., рем., экспл., то, ЦВЕТ. фото., сер. РБП | Третий Рим
Новая книга для водителей и специалистов включает в себя полную информацию о легковом автомобиле повышенной вместимости. Эта машина является результатом успешного сотрудничества одного из гигантов европейского автомобильного производства – компании «Рено» - и крупнейшего производителя легкового автотранспорта в России – АвтоВАЗа. Таким образом, пользователь получает прекрасно адаптированный к российским дорогам стильный автомобиль, отличающийся высоким уровнем технической оснащенности и отличной сборкой. Чтобы жизнь владельца этой машины не была омрачена ни одной непредвиденной поломкой, необходимо грамотно обращаться со своим железным партнером, не пропускать регулярные процедуры по техническому обслуживанию и не запускать решение ремонтных задач, если они возникли. Новое и очень хорошо продуманное руководство по ремонту Lada Largus даст автомобилисту полное представление о своей машине и поможет ему не тратить слишком много сил, времени и денег на решение насущных вопросов, касающихся эксплуатации, ТО, или диагностики и починки. Конечно, и специалист автосервиса найдет на страницах мануала развернутые ответы на любые вопросы, возникающие по ходу выполнения им своей работы на базе мастерской. В книге представлены машины данной марки с 2012 года выпуска, оснащенные 16 и 8-клапанными бензиновыми двигателями рабочим объемом 1,6 литра.

Объем данного пособия позволили собрать под одной обложкой самые актуальные и только проверенные сведения, которые легко и удобно осваивать, а затем использовать в реальных жизненных ситуациях. При этом расширить запас своих знаний и практических навыков сможет не только новичок, но и профессионал, так как данное руководство по ремонту Лада Ларгус рассчитано на самых разных пользователей, с различным начальным запасом знаний и умений в автомобильной сфере. Кроме того, этот мануал отличается большим количеством четких рисунков и эксклюзивных фотографий, к которым даны все необходимые пояснения. Помимо основных тем, в справочнике есть и дополнительные данные, например, касающиеся соблюдения мер предосторожности в процессе выполнения тех или иных процедур с Ладой. В мануале все сведения логично скомпонованы, изложены от простого к сложному. Это заметно облегчает и поиск нужной информации, и процесс изучения мануала в целом. Так, в книге имеется подробный обзор конструкции автомобиля с рисунками и описаниями всех агрегатов, систем и приборов Лады, включая их координаты, функционал, технические характеристики, правила управления. Дополняет эти сведения подробная инструкция по эксплуатации Lada Largus, благодаря которой водитель уже не допустит грубых ошибок, сидя за рулем, зато узнает, как использовать весь рабочий потенциал техники себе на пользу. Теме технического обслуживания Лады посвящен отдельный раздел, в котором авторы описывают ход выполнения всех необходимых проверок и осмотров машины, исходя их периодичности этих работ. Электрооборудование машины, если и требует вмешательства, то исключительно грамотного, осуществленного по всем правилам. Не навредить технике и добиться желаемого результата можно, если обратиться к разделу пособия, где приведены все электросхемы Lada Largus.

Конечно, даже самый передовой и ухоженный автомобиль не застрахован от поломок, которые, конечно, случаются гораздо реже. В этом случае водителю не обязательно менять свои планы, поскольку в предлагаемом мануале точно и подробно изложены наглядные алгоритмы работ по диагностике и ремонту машины. Таким образом, даже неподготовленный пользователь сможет своими силами устранить ряд стандартных неполадок, связанных с функционированием двигателя, рулевого управления, подвески, коробки передач, колес и шин, фар и всех других компонентов Лады. Сделать это возможно в гараже или на дороге, с помощью стандартных инструментов, если следовать инструкциям, приведенным в книге. Там же водитель или мастер найдет поэтапные инструкции не только по выявлению причины поломки и ремонту, но и по сборке-разборке, смазке, замене, регулировке всех составляющих данного автомобиля.


Показать Оглавление
Скрыть Оглавление

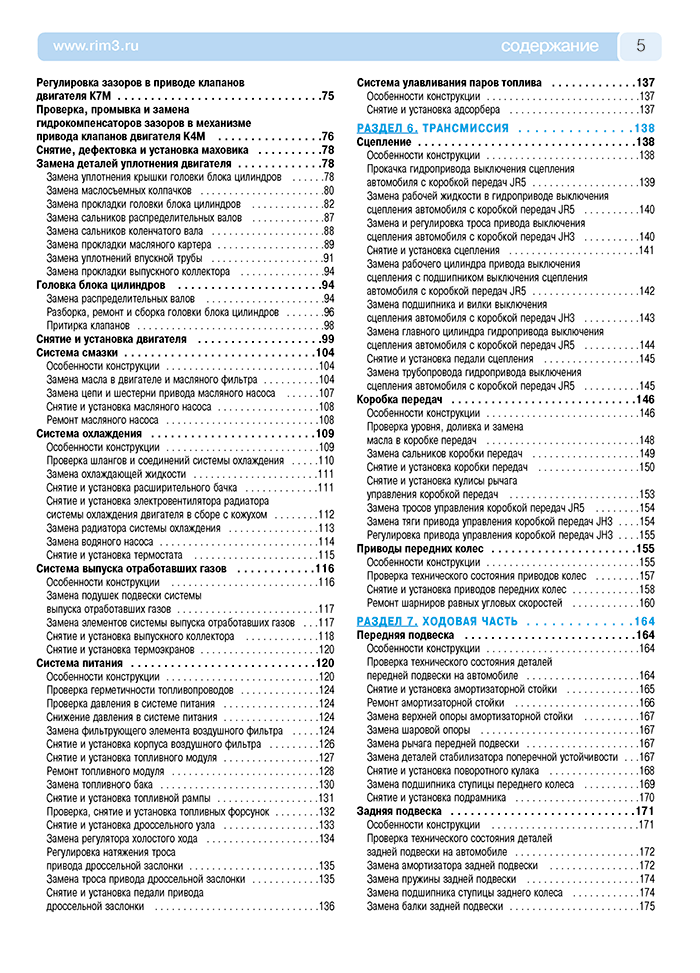

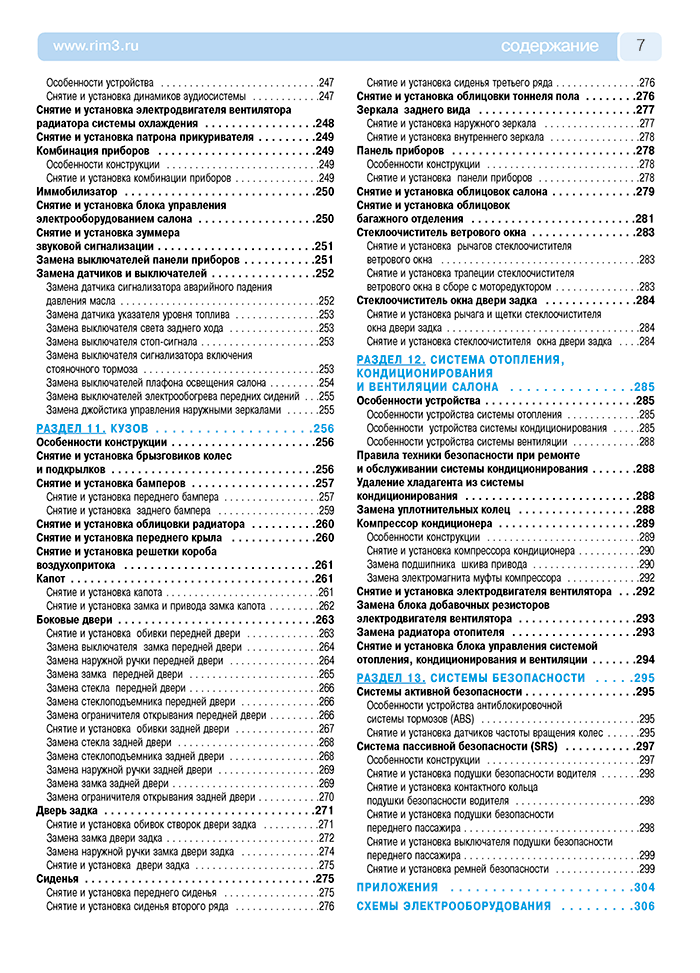

Оглавление
Регулировка зазоров в приводе клапанов
двигателя К7М 75
Проверка, промывка и замена
гидрокомпенсаторов зазоров в механизме
привода клапанов двигателя К4М 76
Снятие, дефектовка и установка маховика 78
Замена деталей уплотнения двигателя 78
Замена уплотнения крышки головки блока цилиндров 78
Замена маслосъемных колпачков 80
Замена прокладки головки блока цилиндров 82
Замена сальников распределительных валов 87
Замена сальников коленчатого вала 88
Замена прокладки масляного картера 89
Замена уплотнений впускной трубы 91
Замена прокладки выпускного коллектора 94
Головка блока цилиндров 94
Замена распределительных валов 94
Разборка, ремонт и сборка головки блока цилиндров 96
Притирка клапанов 98
Снятие и установка двигателя 99
Система смазки 104
Особенности конструкции 104
Замена масла в двигателе и масляного фильтра 104
Замена цепи и шестерни привода масляного насоса 107
Снятие и установка масляного насоса 108
Ремонт масляного насоса 108
Система охлаждения 109
Особенности конструкции 109
Проверка шлангов и соединений системы охлаждения 110
Замена охлаждающей жидкости 111
Снятие и установка расширительного бачка 111
Снятие и установка электровентилятора радиатора
системы охлаждения двигателя в сборе с кожухом 112
Замена радиатора системы охлаждения 113
Замена водяного насоса 114
Снятие и установка термостата 115
Система выпуска отработавших газов 116
Особенности конструкции 116
Замена подушек подвески системы
выпуска отработавших газов 117
Замена элементов системы выпуска отработавших газов 117
Снятие и установка выпускного коллектора 118
Снятие и установка термоэкранов 120
Система питания 120
Особенности конструкции 120
Проверка герметичности топливопроводов 124
Проверка давления в системе питания 124
Снижение давления в системе питания 124
Замена фильтрующего элемента воздушного фильтра 124
Снятие и установка корпуса воздушного фильтра 126
Снятие и установка топливного модуля 127
Ремонт топливного модуля 128
Замена топливного бака 130
Снятие и установка топливной рампы 131
Проверка, снятие и установка топливных форсунок 132
Снятие и установка дроссельного узла 133
Замена регулятора холостого хода 134
Регулировка натяжения троса
привода дроссельной заслонки 135
Замена троса привода дроссельной заслонки 135
Снятие и установка педали привода
дроссельной заслонки 136
Система улавливания паров топлива 137
Особенности конструкции 137
Снятие и установка адсорбера 137

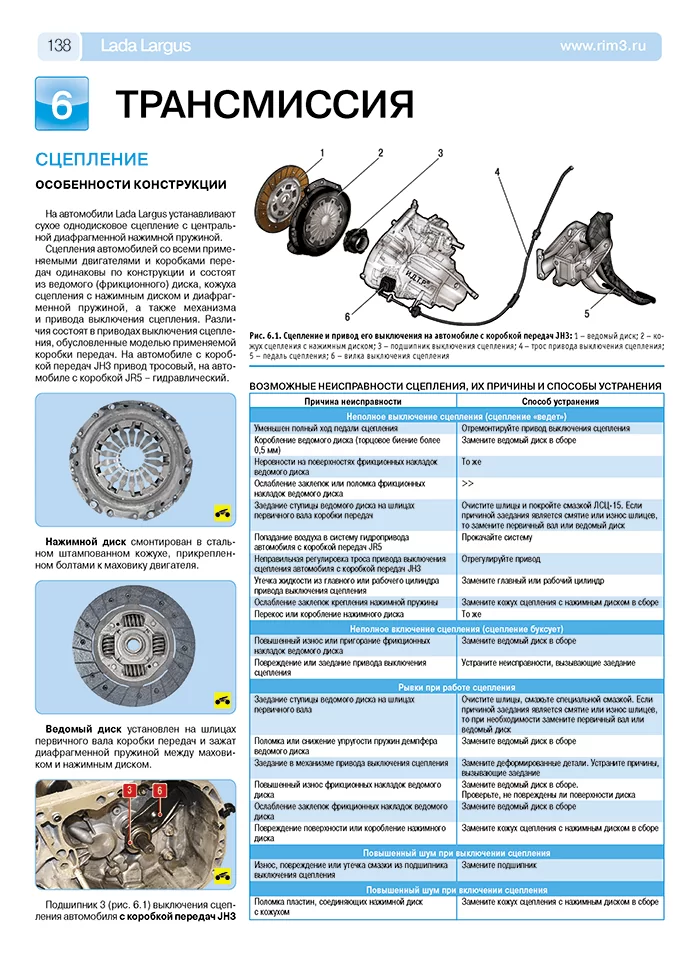

РАЗДЕЛ 6 ТРАНСМИССИЯ 138
Сцепление 138
Особенности конструкции 138
Прокачка гидропривода выключения сцепления
автомобиля с коробкой передач JR5 139
Замена рабочей жидкости в гидроприводе выключения
сцепления автомобиля с коробкой передач JR5 140
Замена и регулировка троса привода выключения
сцепления автомобиля с коробкой передач JH3 140
Снятие и установка сцепления 141
Замена рабочего цилиндра привода выключения
сцепления с подшипником выключения сцепления
автомобиля с коробкой передач JR5 142
Замена подшипника и вилки выключения
сцепления автомобиля с коробкой передач JH3 143
Замена главного цилиндра гидропривода выключения
сцепления автомобиля с коробкой передач JR5 144
Снятие и установка педали сцепления 145
Замена трубопровода гидропривода выключения
сцепления автомобиля с коробкой передач JR5 145
Коробка передач 146
Особенности конструкции 146
Проверка уровня, доливка и замена
масла в коробке передач 148
Замена сальников коробки передач 149
Снятие и установка коробки передач 150
Снятие и установка кулисы рычага
управления коробкой передач 153
Замена тросов управления коробкой передач JR5 154
Замена тяги привода управления коробкой передач JH3  154
Регулировка привода управления коробкой передач JH3  155
Приводы передних колес 155
Особенности конструкции 155
Проверка технического состояния приводов колес 157
Снятие и установка приводов передних колес 158
Ремонт шарниров равных угловых скоростей 160

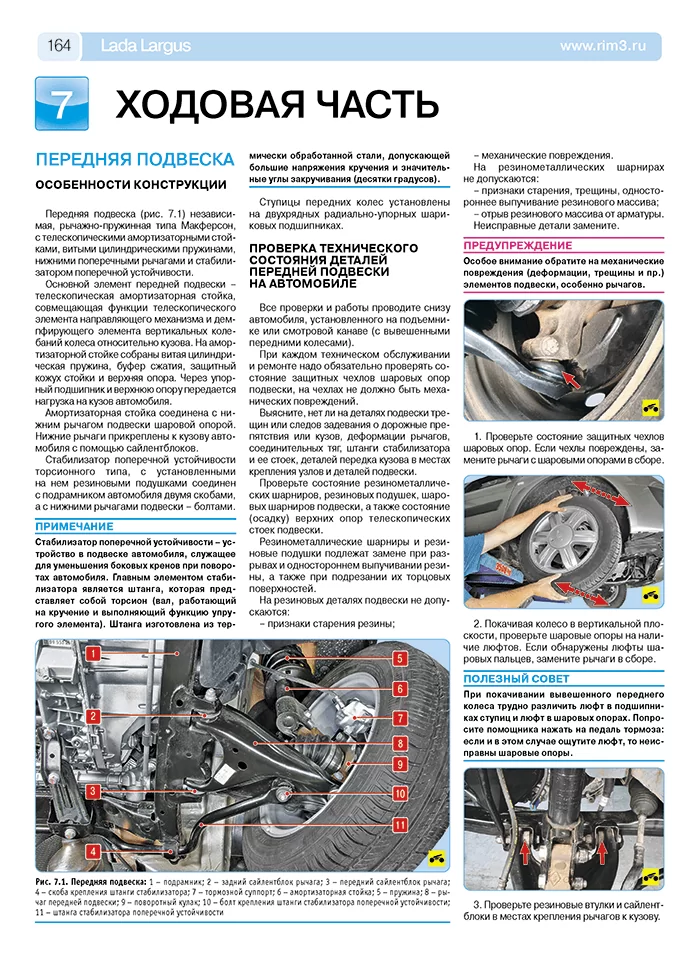

РАЗДЕЛ 7 ХОДОВАЯ ЧАСТЬ 164
Передняя подвеска 164
Особенности конструкции 164
Проверка технического состояния деталей
передней подвески на автомобиле 164
Снятие и установка амортизаторной стойки 165
Ремонт амортизаторной стойки 166
Замена верхней опоры амортизаторной стойки 167
Замена шаровой опоры 167
Замена рычага передней подвески 167
Замена деталей стабилизатора поперечной устойчивости  167
Снятие и установка поворотного кулака 168
Замена подшипника ступицы переднего колеса 169
Снятие и установка подрамника 170
Задняя подвеска 171
Особенности конструкции 171
Проверка технического состояния деталей
задней подвески на автомобиле 172
Замена амортизатора задней подвески 172
Замена пружины задней подвески 174
Замена подшипника ступицы заднего колеса 174
Замена балки задней подвески 175
Замена цапфы задней ступицы 176
Проверка и регулировка углов установки колес 176

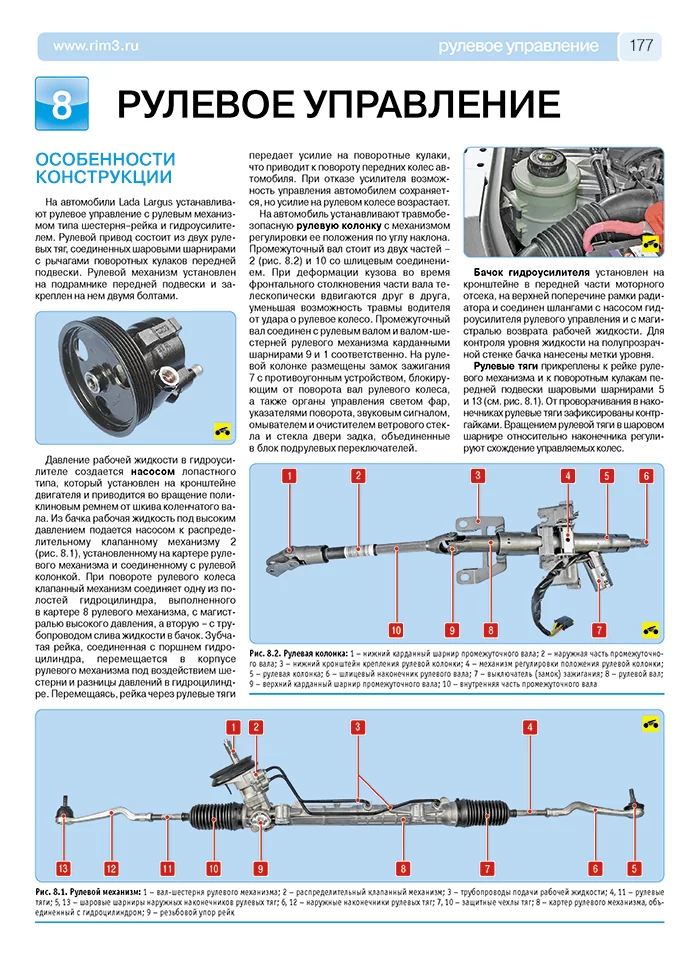

РАЗДЕЛ 8 РУЛЕВОЕ УПРАВЛЕНИЕ 177
Особенности конструкции 177
Осмотр и проверка рулевого управления
на автомобиле 178
Проверка свободного хода (люфта) рулевого колеса    179
Рулевая колонка 179
Снятие и установка рулевого колеса 179
Снятие и установка кожуха рулевой колонки 180
Снятие и установка рулевой колонки 180
Рулевые тяги 181
Замена наружного наконечника рулевой тяги 181
Замена защитного чехла рулевой тяги 182
Замена рулевой тяги 182
Рулевой механизм 183
Прокачка системы гидроусилителя рулевого управления  183
Замена рабочей жидкости в системе
гидроусилителя рулевого управления 183
Замена рулевого механизма 184
Снятие и установка бачка гидроусилителя
рулевого управления 186
Замена насоса гидроусилителя рулевого управления 186
Замена датчика давления в системе
гидроусилителя рулевого управления 187

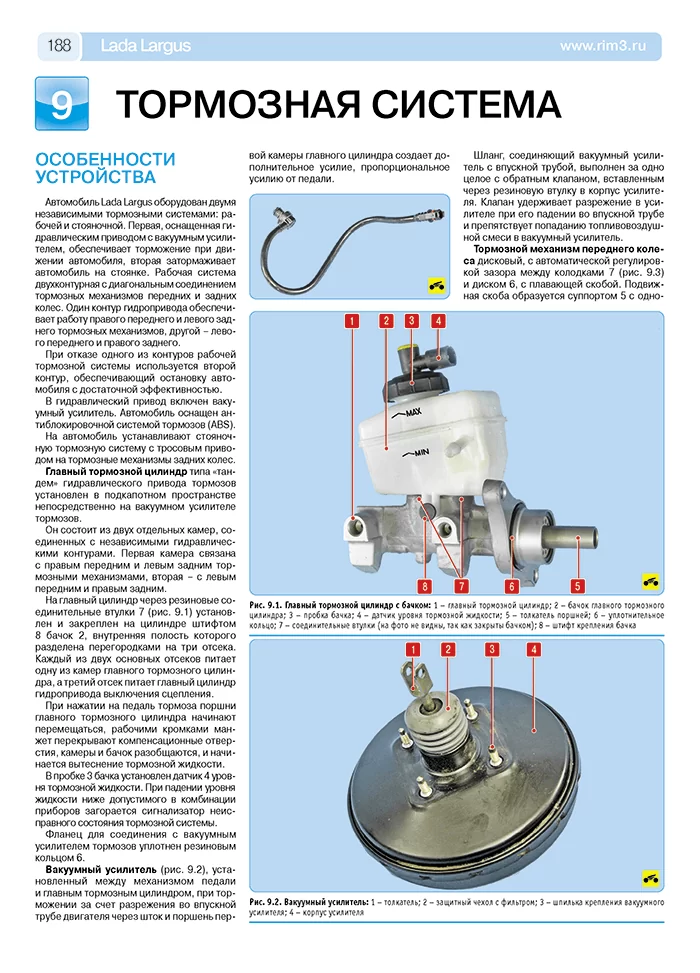

РАЗДЕЛ 9 ТОРМОЗНАЯ СИСТЕМА 188
Особенности устройства 188
Проверка и регулировка тормозной системы 191
Проверка эффективности работы тормозной системы 191
Проверка герметичности гидропривода тормозов 191
Проверка и регулировка педали тормоза 192
Проверка работы вакуумного усилителя тормозов 192
Проверка степени износа тормозных колодок,
дисков и барабанов 193
Проверка стояночного тормоза 194
Прокачка гидропривода тормозной системы 194
Замена тормозной жидкости
в гидроприводе тормозов 194
Главный тормозной цилиндр 195
Замена бачка главного тормозного цилиндра 195
Замена главного тормозного цилиндра 196
Замена вакуумного усилителя 197
Замена шлангов и трубок гидропривода тормозов    198
Замена тормозных шлангов 198
Замена тормозных трубок 199
Снятие и установка педали тормоза 199
Тормозные механизмы передних колес 200
Замена тормозных колодок тормозного механизма
переднего колеса 200
Замена суппорта тормозного механизма переднего колеса  202
Замена тормозного диска 202
Тормозные механизмы задних колес 203
Снятие и установка тормозного барабана 203
Замена тормозных колодок тормозного механизма
заднего колеса 204
Замена рабочего цилиндра тормозного механизма
заднего колеса 206
Стояночный тормоз 206
Регулировка привода стояночного тормоза 206
Замена тросов привода стояночного тормоза 207
Снятие и установка рычага привода стояночного тормоза  208

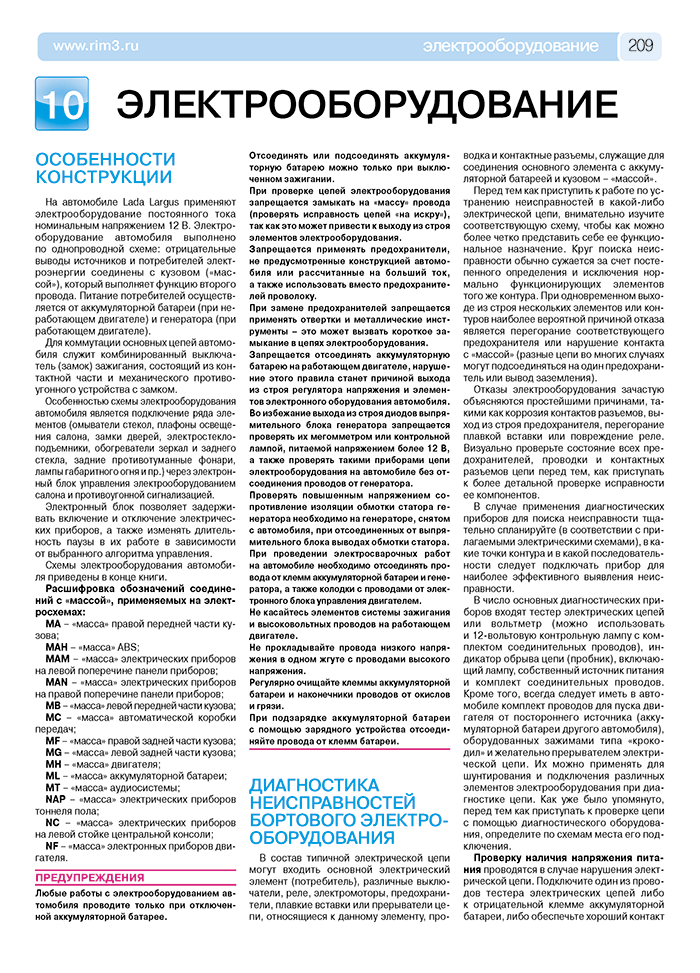

РАЗДЕЛ 10 ЭЛЕКТРООБОРУДОВАНИЕ 209
Особенности конструкции 209
Диагностика неисправностей
бортового электрооборудования 209
Монтажные блоки 210
Расположение предохранителей, плавких вставок,
реле и их замена 210
Аккумуляторная батарея 213
Особенности конструкции 213
Уход за аккумуляторной батареей  214
Снятие и установка аккумуляторной батареи 214
Хранение аккумуляторной батареи 214
Генератор 214
Особенности конструкции 214
Снятие и установка генератора 215
Ремонт генератора 216
Стартер 218
Особенности конструкции 218
Снятие и установка стартера 219
Ремонт стартера 219
Выключатель (замок) зажигания 221
Проверка выключателя (замка) зажигания 221
Снятие и установка выключателя (замка) зажигания 221
Система зажигания 222
Проверка высоковольтных проводов двигателя К7М 222
Проверка, снятие и установка модуля зажигания
двигателя К7М 222
Проверка, снятие и установка катушек зажигания
двигателя К4М 223
Замена и обслуживание свечей зажигания 224
Система управления двигателем 225
Особенности конструкции 225
Снятие и установка электронного блока управления
двигателем 227
Проверка и замена датчиков системы управления
двигателем 228
Освещение, световая и звуковая сигнализация 233
Особенности конструкции 233
Регулировка света фар 233
Замена ламп 234
Замена блок-фары 237
Замена противотуманной фары 239
Замена заднего фонаря 239
Замена фонаря освещения номерного знака 240
Замена плафона освещения салона 240
Замена плафона освещения задней части салона
и багажного отделения 241
Замена бокового фонаря указателя поворота 241
Замена плафона освещения вещевого ящика 241
Проверка и замена подрулевых переключателей 242
Замена корректора света фар 243
Снятие и установка звуковых сигналов 244
Электростеклоподъемники 245
Снятие и установка моторедуктора
стеклоподъемника передней двери 245
Снятие и установка переключателей управления
стеклоподъемниками 245
Замена моторедуктора стеклоочистителя
ветрового окна 246
Снятие и установка бачка и насоса
омывателя ветрового стекла 247
Аудиосистема 247
Особенности устройства 247
Снятие и установка динамиков аудиосистемы 247
Снятие и установка электродвигателя вентилятора
радиатора системы охлаждения 248
Снятие и установка патрона прикуривателя 249
Комбинация приборов 249
Особенности конструкции 249
Снятие и установка комбинации приборов 249
Иммобилизатор 250
Снятие и установка блока управления
электрооборудованием салона 250
Снятие и установка зуммера
звуковой сигнализации 251
Замена выключателей панели приборов 251
Замена датчиков и выключателей 252
Замена датчика сигнализатора аварийного падения
давления масла 252
Замена датчика указателя уровня топлива 253
Замена выключателя света заднего хода 253
Замена выключателя стоп-сигнала 253
Замена выключателя сигнализатора включения
стояно
